1 Evidenční číslo dokumentu : ŽP-DOK/3998/2012/Poš Spisový znak.podznak 231.2, skartační znak/skart. lhůta A/20 MAGISTR ÁT MĚSTA OLOMOUCE ODBOR ŽIVOTNÍHO PROSTŘEDÍ oddělení vodního hospodářství Hynaisova 10, Olomouc Svazek obcí Těšetice a Ústín Těšetice Těšetice Č. j. : SMOl/ŽP/55/9751/2011/Poš Vyřizuje : Ing. Lenka Poštolková, 4. nadz. podl., dv. č Telefon : Fax : lenka.postolkova@olomouc.eu DATUM : Odkanalizování a čištění odpadních vod obcí Těšetice a Ústín O Z N Á M E N Í V E Ř E J N O U V Y H L Á Š K O U o zahájení vodoprávního řízení bez místního šetření a ústního jednání Magistrát města Olomouce odbor životního prostředí jako věcně příslušný podle ustanovení 104 odst. 2 písm. c) a 106 zákona č. 254/2001Sb., o vodách a o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů, a jako místně příslušný vodoprávní úřad podle ustanovení 11 zákona č. 500/2004 Sb., správní řád, ve znění pozdějších předpisů, s působností speciálního stavebního úřadu podle ustanovení 15 odst. 4 vodního zákona a 15 odst. 1 písm. d) zákona č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon), dle 115 vodního zákona a 112 stavebního zákona oznamuje, že stavebník Svazek obcí Těšetice a Ústín, IČO , se sídlem na adrese Těšetice 75, Těšetice zastoupený Ing. Daliborem Dudíkem, bytem Těšetice 182, Těšetice požádal podáním ze dne o vydání rozhodnutí podle ustanovení 15 odst. 1 vodního zákona a 115 stavebního zákona, 1. o povolení stavby Odkanalizování a čištění odpadních vod obcí Těšetice a Ústín v kraji Olomouckém, okrese Olomouc, na pozemcích parc. č. 54/1, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 55/3, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 56/0, k.ú.rataje u Olomouce, obec Těšetice, trvalý travní porost, 68/1, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 68/2, k.ú.rataje u Olomouce, obec Těšetice, orná půda, 68/10, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 68/11, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 68/17, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 68/18, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 104/4, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 202/0, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 203/0, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 204/0, k.ú.rataje u Olomouce, obec Těšetice, trvalý travní porost, 225/0, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 254/0, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 257/1, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 257/3, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 265/1, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 265/2, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 265/3, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 265/6, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 266/0, k.ú.rataje u Olomouce, obec Těšetice, ostatní plocha, 57/3, k.ú.rataje u Olomouce, obec Těšetice, zahrada, 57/4, k.ú.rataje u Olomouce, obec Těšetice, zahrada, parc. č. 60/4, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 85/1, k.ú.těšetice u Olomouce, obec Těšetice, trvalý travní porost, 85/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 85/12, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 85/13, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 85/14, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 85/15, k.ú.těšetice u Olomouce, obec

2 Těšetice, orná půda, 85/16, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 93/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 113/1, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 114/4, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 123/3, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 136/2, k.ú.těšetice u Olomouce, obec Těšetice, zahrada, 137/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 203/19, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 203/23, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 251/1, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 251/2, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 251/4, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 251/5, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 251/7, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 251/8, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 252/1, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 252/21, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 252/24, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 261/1, k.ú.těšetice u Olomouce, obec Těšetice, trvalý travní porost, 261/2, k.ú.těšetice u Olomouce, obec Těšetice, trvalý travní porost, 261/4, k.ú.těšetice u Olomouce, obec Těšetice, trvalý travní porost, 291/3, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 316/5, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 349/12, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 365/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 386/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 386/3, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 386/4, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 416/1, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 420/1, k.ú.těšetice u Olomouce, obec Těšetice, vodní plocha, 424/0, k.ú.těšetice u Olomouce, obec Těšetice, vodní plocha, 425/0, k.ú.těšetice u Olomouce, obec Těšetice, vodní plocha, 427/9, k.ú.těšetice u Olomouce, obec Těšetice, vodní plocha, 87/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 150/0, k.ú.těšetice u Olomouce, obec Těšetice, zastavěná plocha a n, 159/0, k.ú.těšetice u Olomouce, obec Těšetice, zastavěná plocha a n, 257/1, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 259/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 260/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 265/4, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 265/5, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 266/2, k.ú.těšetice u Olomouce, obec Těšetice, zahrada, 316/6, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 337/21, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 337/22, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 337/40, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 348/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 349/1, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 349/3, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 349/11, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 351/1, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 351/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 351/7, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 364/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 365/1, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 366/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 367/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 368/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 371/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 386/5, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 386/7, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 406/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 407/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 408/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 409/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 410/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 412/1, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 412/3, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 416/2, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 416/3, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 416/4, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 416/5, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 419/0, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 130/12, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 252/17, k.ú.těšetice u Olomouce, obec Těšetice, orná půda, 268/2, k.ú.těšetice u Olomouce, obec Těšetice, zahrada, 386/13, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 386/14, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 386/15, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha, 386/17, k.ú.těšetice u Olomouce, obec Těšetice, ostatní plocha parc. č. 1/10, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 198/25, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 200/1, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 200/2, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 200/3, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 200/4, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 200/5, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 200/6, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 200/7, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 200/8, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 200/9, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 200/10, k.ú.vojnice u Olomouce, obec Těšetice, orná 2

3 půda, 203/3, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 203/4, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 203/10, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 238/1, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 238/4, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 238/6, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 238/7, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 238/8, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 238/9, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 239/2, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 240/0, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 242/0, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 253/2, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 255/2, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 258/0, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 259/0, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 261/1, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 266/1, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 266/2, k.ú.vojnice u Olomouce, obec Těšetice, vodní plocha, 267/0, k.ú.vojnice u Olomouce, obec Těšetice, vodní plocha, 268/0, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 269/1, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 269/2, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 269/3, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 270/1, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 272/1, k.ú.vojnice u Olomouce, obec Těšetice, ostatní plocha, 282/0, k.ú.vojnice u Olomouce, obec Těšetice, vodní plocha, 289/0, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 203/6, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, 203/7, k.ú.vojnice u Olomouce, obec Těšetice, orná půda, parc. č. 55/4, k.ú.ústín, obec Ústín, ostatní plocha, 58/1, k.ú.ústín, obec Ústín, zahrada, 59/0, k.ú.ústín, obec Ústín, zahrada, 62/1, k.ú.ústín, obec Ústín, trvalý travní porost, 65/0, k.ú.ústín, obec Ústín, zastavěná plocha a n, 79/1, k.ú.ústín, obec Ústín, ostatní plocha, 87/4, k.ú.ústín, obec Ústín, ostatní plocha, 227/0, k.ú.ústín, obec Ústín, lesní pozemek, 228/1, k.ú.ústín, obec Ústín, lesní pozemek, 291/38, k.ú.ústín, obec Ústín, orná půda, 301/15, k.ú.ústín, obec Ústín, ostatní plocha, 443/1, k.ú.ústín, obec Ústín, ostatní plocha, 445/3, k.ú.ústín, obec Ústín, ostatní plocha, 446/4, k.ú.ústín, obec Ústín, ostatní plocha, 455/1, k.ú.ústín, obec Ústín, ostatní plocha, 478/0, k.ú.ústín, obec Ústín, ostatní plocha, 479/0, k.ú.ústín, obec Ústín, ostatní plocha, 484/0, k.ú.ústín, obec Ústín, ostatní plocha, 486/1, k.ú.ústín, obec Ústín, ostatní plocha, 487/0, k.ú.ústín, obec Ústín, ostatní plocha, 506/0, k.ú.ústín, obec Ústín, vodní plocha, 511/0, k.ú.ústín, obec Ústín, vodní plocha, č. h. p /0, /0, /0, /0, /0, /0, /0, /0, HGR 2220 (1623), orientační souřadnice výustního objektu X = ,847, Y = , o povolení k nakládání s podzemními vodami k jejich čerpání za účelem snižování jejich hladiny podle ustanovení 8 odst. 1 písm. b) bod 3. vodního zákona, 3. o povolení k nakládání s vodami k vypouštění odpadních vod do vod povrchových podle ustanovení 8 odst. 1 písm. c) vodního zákona. 1. popis stavby : SO 01 Jednotná kanalizace Těšetice V rámci tohoto stavebního objektu bude vyvložkována stoka A od výustního objektu VO1 po soutokovou šachtu Š14. V šachtě Š14 bude zaslepeno pokračování stoky A DN 500 mm a bude napojen nově navržený výtlak z ČS 2. Stoka AC bude vyvložkována od Š12 po konec větve a stoka AC-1 od Š41 po Š51. Před vyústěním stoky A do Blaty je navržena odlehčovací komora OK1 s napojením odlehčených splaškových vod do čerpací stanice ČS1. Z ČS1 je veden výtlak V1 na ČOV Těšetice. Stávající stoka A bude mezi revizními šachtami Š15 Š14 zrušena. Zbývající část stoky A bude sloužit jako dešťová kanalizace. Od Š15 bude vybudována stoka délky 11 m s vyústěním stoky A do toku Šumice. Na stoce bude vybudován vyústní objekt VO3. Stoka AD a AD-1 bude vyvložkována v celém úseku. Před vyústěním stoky AD do toku Šumice bude vybudována odlehčovací komora OK2 a napojením odlehčených splaškových vod do čerpací stanice ČS2. Z ČS2 je veden výtlak V2 pod tokem Šumice a je ukončen v Š14. Kanalizační šachty (rekonstrukce) 36 ks. Odlehčovací komory jsou navrženy 2 ks odlehčovacích komor. OK1 je navržena na stoce A před vyústěním stoky do toku Blata. Je navržena typová odlehčovací komora, která je tvořena plastovým skeletem, do kterého po osazení bude doplněn výplňový beton (B15). Plastový skelet bude osazen na vrstvu podkladního betonu tl. 0,15m a vrstvu štěrkopísku 0,1 m. Odlehčovací komora bude napojena na stávající potrubí a na nově navržené potrubí k ČS1. Na stropní část odlehčovací komory bude navazovat tubus s poklopem. 3

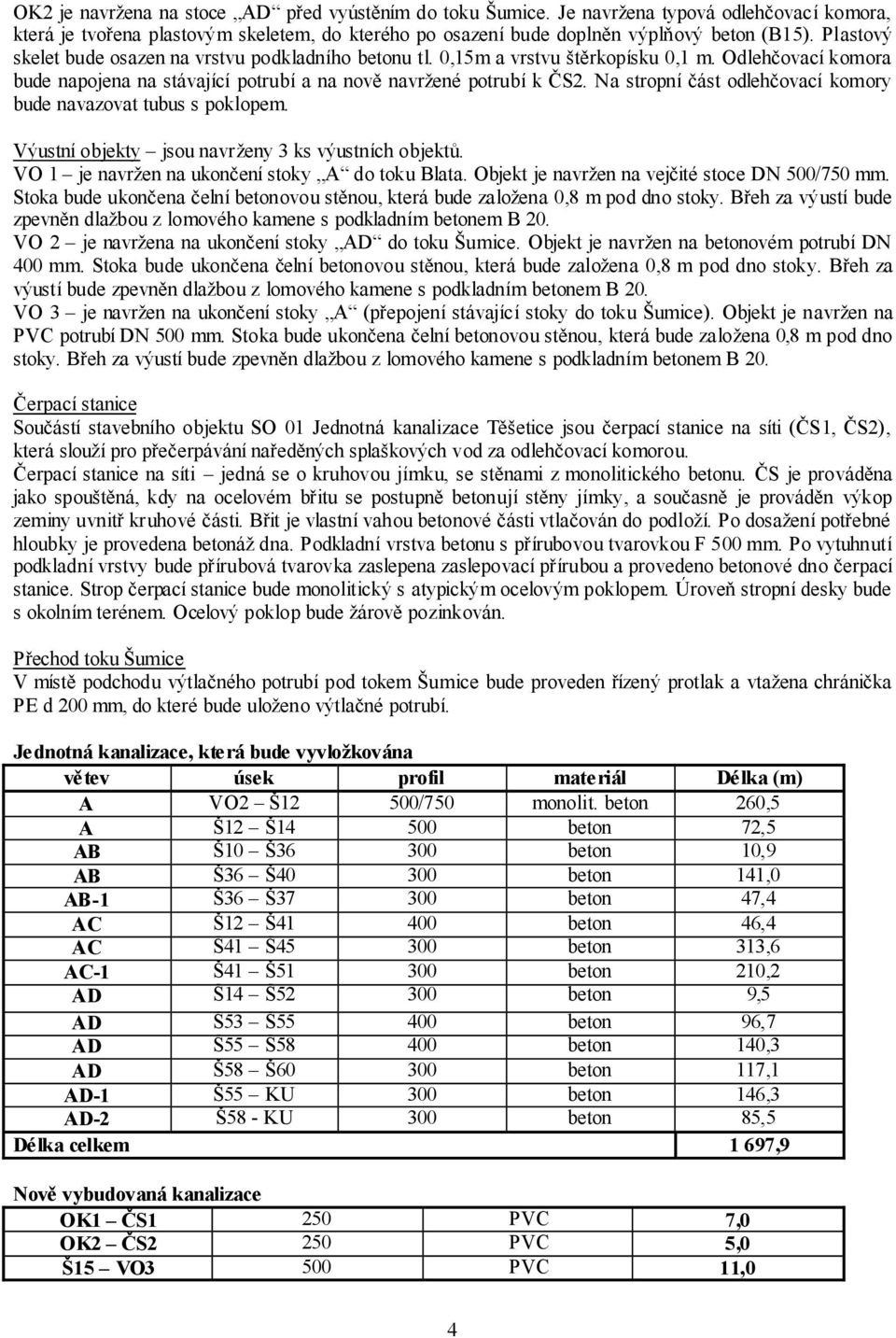

4 OK2 je navržena na stoce AD před vyústěním do toku Šumice. Je navržena typová odlehčovací komora, která je tvořena plastovým skeletem, do kterého po osazení bude doplněn výplňový beton (B15). Plastový skelet bude osazen na vrstvu podkladního betonu tl. 0,15m a vrstvu štěrkopísku 0,1 m. Odlehčovací komora bude napojena na stávající potrubí a na nově navržené potrubí k ČS2. Na stropní část odlehčovací komory bude navazovat tubus s poklopem. Výustní objekty jsou navrženy 3 ks výustních objektů. VO 1 je navržen na ukončení stoky A do toku Blata. Objekt je navržen na vejčité stoce DN 500/750 mm. Stoka bude ukončena čelní betonovou stěnou, která bude založena 0,8 m pod dno stoky. Břeh za výustí bude zpevněn dlažbou z lomového kamene s podkladním betonem B 20. VO 2 je navržena na ukončení stoky AD do toku Šumice. Objekt je navržen na betonovém potrubí DN 400 mm. Stoka bude ukončena čelní betonovou stěnou, která bude založena 0,8 m pod dno stoky. Břeh za výustí bude zpevněn dlažbou z lomového kamene s podkladním betonem B 20. VO 3 je navržen na ukončení stoky A (přepojení stávající stoky do toku Šumice). Objekt je navržen na PVC potrubí DN 500 mm. Stoka bude ukončena čelní betonovou stěnou, která bude založena 0,8 m pod dno stoky. Břeh za výustí bude zpevněn dlažbou z lomového kamene s podkladním betonem B 20. Čerpací stanice Součástí stavebního objektu SO 01 Jednotná kanalizace Těšetice jsou čerpací stanice na síti (ČS1, ČS2), která slouží pro přečerpávání naředěných splaškových vod za odlehčovací komorou. Čerpací stanice na síti jedná se o kruhovou jímku, se stěnami z monolitického betonu. ČS je prováděna jako spouštěná, kdy na ocelovém břitu se postupně betonují stěny jímky, a současně je prováděn výkop zeminy uvnitř kruhové části. Břit je vlastní vahou betonové části vtlačován do podloží. Po dosažení potřebné hloubky je provedena betonáž dna. Podkladní vrstva betonu s přírubovou tvarovkou F 500 mm. Po vytuhnutí podkladní vrstvy bude přírubová tvarovka zaslepena zaslepovací přírubou a provedeno betonové dno čerpací stanice. Strop čerpací stanice bude monolitický s atypickým ocelovým poklopem. Úroveň stropní desky bude s okolním terénem. Ocelový poklop bude žárově pozinkován. Přechod toku Šumice V místě podchodu výtlačného potrubí pod tokem Šumice bude proveden řízený protlak a vtažena chránička PE d 200 mm, do které bude uloženo výtlačné potrubí. Jednotná kanalizace, která bude vyvložkována větev úsek profil materiál Délka (m) A VO2 Š12 500/750 monolit. beton 260,5 A Š12 Š beton 72,5 AB Š10 Š beton 10,9 AB Š36 Š beton 141,0 AB-1 Š36 Š beton 47,4 AC Š12 Š beton 46,4 AC Š41 Š beton 313,6 AC-1 Š41 Š beton 210,2 AD Š14 Š beton 9,5 AD Š53 Š beton 96,7 AD Š55 Š beton 140,3 AD Š58 Š beton 117,1 AD-1 Š55 KU 300 beton 146,3 AD-2 Š58 - KU 300 beton 85,5 Délka celkem 1 697,9 Nově vybudovaná kanalizace OK1 ČS1 250 PVC 7,0 OK2 ČS2 250 PVC 5,0 Š15 VO3 500 PVC 11,0 4

5 Tlakové potrubí od ČS V1 ČS1 ČOV 90 x 8,2 PE 111,0 V2 ČS2 Š52 90 x 8,2 (d225) PE (flotex PE) 30,0 (17,0) Délka celkem 141,0 SO 02 Splašková kanalizace Těšetice Stavební objekt zahrnuje výstavbu tlakové kanalizace v obci Těšetice. Na splaškovou kanalizaci budou napojeny nemovitosti v okrajových částech obce Těšetice. Systém splaškové tlakové kanalizace je navržen tak, že u každé nemovitosti je umístěna domovní čerpací jímka (není součástí tohoto stavebního povolení), do které jsou svedeny splaškové vody z napojené nemovitosti. Větev I výtlak tlakové kanalizace je veden z armaturní šachty v areálu ČOV Těšetice podél toku Blata, dále v parcele bývalé polní cesty směrem k obci Těšetice. U č.p. 214 projde výtlak protlakem pod silnicí II/448 a pokračuje pod místní komunikací mezi novostavbami RD. Výtlak I je ukončen v km 0,642 napojením na SO 03 Splašková kanalizace Rataje. Na výtlačný řad je napojena v km 0,428 větev Id PE d 40 a v km 0,493 větev IV PE d 160mm. Na větev I jsou napojeny 2 ks domovních čerpacích jímek. Větev Id výtlak tlakové kanalizace je veden od napojení na výtlak I podél komunikace II/449 je ukončen v km 0,083 v místě napojení kanalizační přípojky z domovní čerpací jímky z par.č. 305/1. Na větev Id jsou napojeny 2 ks domovních čerpacích jímek Větev IV výtlak tlakové kanalizace je veden od napojení na větev I. Je veden v trase zpevněné polní cesty a místní komunikace do ulice Pivovarská, kde je trasa vedena v místní komunikaci. Z ulice Pivovarská je trasa větve převedena na levý břeh toku Šumice. Potrubí je vedeno pod dnem toku s min. krytím 1,0 m. Po levém břehu Šumice pokračuje trasa potrubí souběžně s tokem, protlakem podchází silnici III/44921 a pokračuje podél místní komunikace směrem k základní škole. Před rodinnými domky před základní školou projde potrubí protlakem na levou stranu místní komunikace, trasa pokračuje podél komunikace. U lokality rodinných domků za školou je trasa potrubí umístěna do místní komunikace a je vedena směrem ke školní jídelně, kde je trasa vedena v zeleném pásu, obchází školní jídelnu a základní školu a trasa je ukončena v km 1,325 v místě napojení čerpací jímky od základní školy. Na výtlačný řad je napojena v km 0,359 větev V d 110, v km 0,484 větev IVa d 63, v km 0,835 větev IVb d 50. Na větev IV je napojeno 35 ks domovních čerpacích jímek. Větev IVa výtlak tlakové kanalizace je veden od napojení na větev IV v místní komunikaci ulice Pivovarská a je zavedena do boční ulice, kde je ukončena v km 0,064 u napojení kanalizační přípojky z domovní čerpací jímky č.p. 41 a č.p. 74. Na větev IVa je napojeno 8 ks domovních čerpacích jímek. Větev IVb výtlak tlakové kanalizace je veden od napojení na větev IV v místní komunikaci ulice k Základní škole podél cyklistické stezky, podchází cyklistickou stezku protlakem a je ukončena v km 0,111 v místě napojení kanalizační přípojky z domovní čerpací jímky z par.č. 252/19. Na větev IVb je napojeno 5 ks domovních čerpacích jímek. Větev V výtlak tlakové kanalizace je veden v trase místní komunikace přes areál ZD Těšetice, u bytových domů je trasa vedena podél komunikace v zeleném pruhu. V části obce Nová čtvrť je trasa vedena v místní komunikaci a je ukončena na konci ulice v km 0,447 v místě napojení kanalizační přípojky z domovní čerpací jímky č.p Na výtlačný řad je napojena v km 0,144 větev Va PE d 50, v km 0,220 větev Vb PE d 50, v km 0,221 větev Vc PE d 40, v km 0,356 větev Vd PE d 50. Na větev V je napojeno 36 domovních čerpacích jímek. Pod zpevněnou plochou v areálu ZD Těšetice je stavba provedena bezvýkopovou technologií s chráničkou PE d 225 mm. Větev Va výtlak tlakové kanalizace je veden od napojení na větev V v zeleném pruhu před bytovými domy. Trasa je vedena v zelené ploše k místní komunikaci a dále podél místní komunikace. Trase je ukončena v km 0,063 v místě napojení kanalizační přípojky z domovní čerpací jímky č.p Na výtlačný řad je napojen v km 0,041 výtlačný řad VaI PE d 40. Na větev Va jsou napojeny 3 ks domovních čerpacích jímek. 5

6 Větev VaI výtlak tlakové kanalizace je veden podél místní komunikace v zeleném pruhu a je ukončen v km 0,013 v místě napojení kanalizační přípojky z domovní čerpací jímky č.p Na větev VaI jsou napojena 2 ks domovních čerpacích jímek. Větev Vb výtlak tlakové kanalizace je napojen na řad V a je veden v místní komunikaci a je ukončen v km 0,090 v místě napojení kanalizační přípojky z domovní čerpací jímky č.p Na větev Vb jsou napojena 4 ks domovních čerpacích jímek. Větev Vc výtlak tlakové kanalizace je napojen na řad V a je veden v místní komunikaci směrem k zemědělskému středisku. Výtlak je ukončen v km 0,143 v místě napojení kanalizační přípojky z domovní čerpací jímky č.p Na větev Vc jsou napojeny 4 ks domovních čerpacích jímek. Větev Vd výtlak tlakové kanalizace je napojen na řad V a je veden v místní komunikaci a je ukončen v km 0,043 v místě napojení kanalizační přípojky z domovní čerpací jímky z par.č. 136/1. Na větev Vd je napojeno 6 ks domovních čerpacích jímek. Větev VI je napojena na výtlak splaškové kanalizace Vojnice (SO 05), podchází protlakem silnice II/449, pokračuje souběžně se silnicí v zeleném pásu a je ukončena v km 0,071 v místě napojení kanalizační přípojky z domovní čerpací jímky par.č. 226/12. Na větev VI jsou napojeny 3 ks domovních čerpacích stanic. Splašková kanalizace Těšetice ozn.větve Kanalizační tlakové potrubí PE 100 SDR 11 (m) 160x14,6 110x10 90x8,2 63x5,8 50x4,6 40x3,7 I 493,0 149,0 Id 83,0 IV 360,0 47,0 648,0 63,0 40,0 167,0 IVa 42,0 23,0 IVa.1 21,0 IVb 113,0 V 144,0 214,0 30,0 35,0 24,0 Va 41,0 22,0 Va.1 13,0 Vb 39,0 51,0 Vc 143,0 Vd 16,0 27,0 VI 71,0 Celkem : 853,0 340,0 862,0 135,0 307,0 622,0 V místech křížení s komunikacemi a vodním tokem bude kanalizační potrubí vloženo do chrániček z PE SDR 17 : Větev I 250x14,8, dl. 8,0 m, 200x11,9, dl. 6,0 m IV flow-tex 225x13,4, dl. 20,0 m, 160x9,5, dl. 52,0 m IVb 110x6,6, dl. 5,0 m V - flow-tex 225x13,4, dl. 102,0 m (protlak družstvo) VI - flow-tex 225x13,4, dl. 10,0 m. Na potrubí bude přichycen signalizační vodič. Tento vodič bude na řadu připojen ke všem vodivým armaturám a v koncových bodech bude vyveden do poklopů. Na pískový obsyp bude uložena výstražná folie hnědé barvy. SO 03 Splašková kanalizace Rataje Stavební objekt zahrnuje výstavbu tlakové kanalizace v části obce Těšetice - Rataje. Na splaškovou kanalizaci budou napojeny nemovitosti v části obce Těšetice - Rataje. Systém splaškové tlakové kanalizace je navržen tak, že u každé nemovitosti je umístěna domovní čerpací jímka (není součástí tohoto stavebního povolení), do které jsou svedeny splaškové vody z napojené nemovitosti. 6

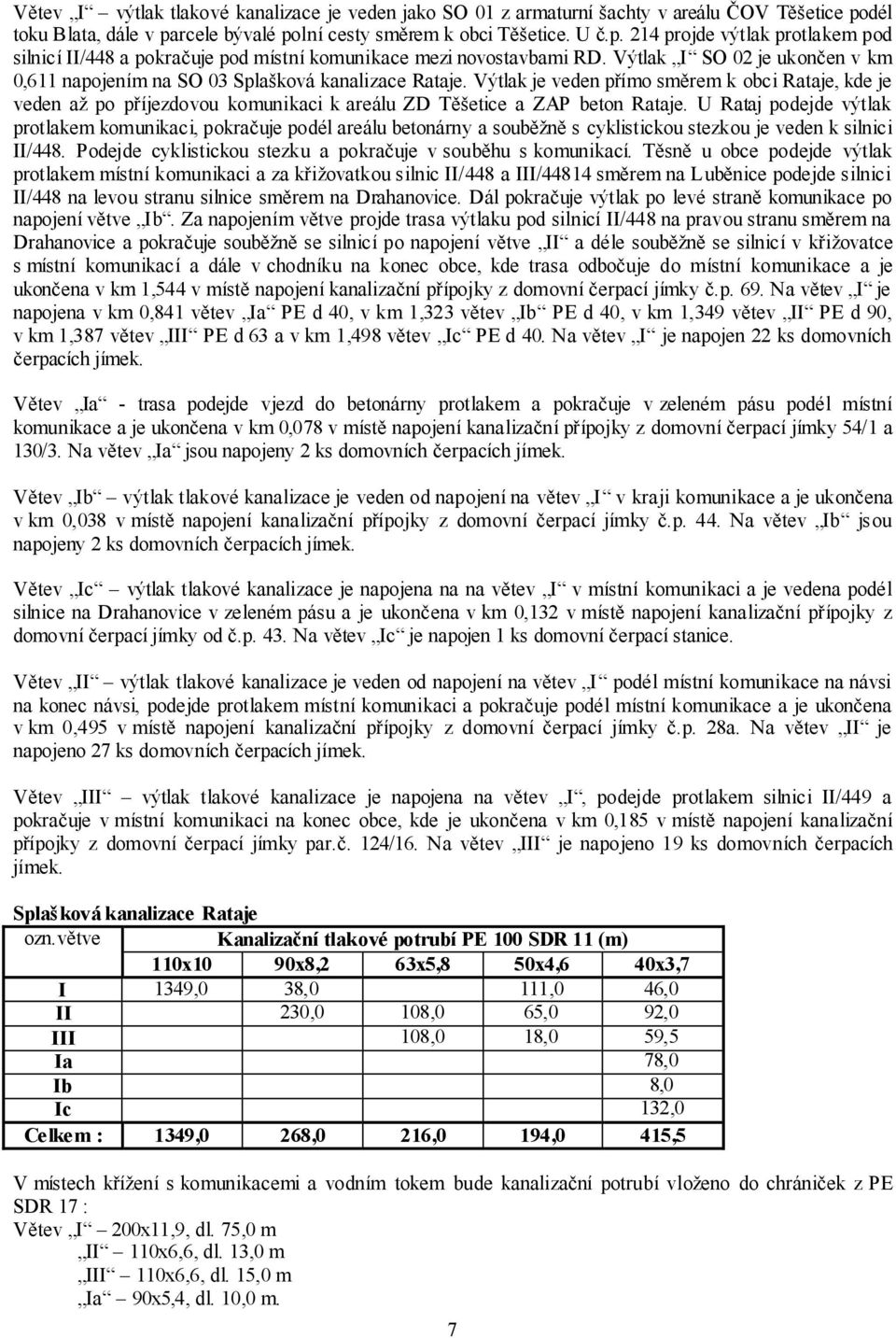

7 Větev I výtlak tlakové kanalizace je veden jako SO 01 z armaturní šachty v areálu ČOV Těšetice podél toku Blata, dále v parcele bývalé polní cesty směrem k obci Těšetice. U č.p. 214 projde výtlak protlakem pod silnicí II/448 a pokračuje pod místní komunikace mezi novostavbami RD. Výtlak I SO 02 je ukončen v km 0,611 napojením na SO 03 Splašková kanalizace Rataje. Výtlak je veden přímo směrem k obci Rataje, kde je veden až po příjezdovou komunikaci k areálu ZD Těšetice a ZAP beton Rataje. U Rataj podejde výtlak protlakem komunikaci, pokračuje podél areálu betonárny a souběžně s cyklistickou stezkou je veden k silnici II/448. Podejde cyklistickou stezku a pokračuje v souběhu s komunikací. Těsně u obce podejde výtlak protlakem místní komunikaci a za křižovatkou silnic II/448 a III/44814 směrem na Luběnice podejde silnici II/448 na levou stranu silnice směrem na Drahanovice. Dál pokračuje výtlak po levé straně komunikace po napojení větve Ib. Za napojením větve projde trasa výtlaku pod silnicí II/448 na pravou stranu směrem na Drahanovice a pokračuje souběžně se silnicí po napojení větve II a déle souběžně se silnicí v křižovatce s místní komunikací a dále v chodníku na konec obce, kde trasa odbočuje do místní komunikace a je ukončena v km 1,544 v místě napojení kanalizační přípojky z domovní čerpací jímky č.p. 69. Na větev I je napojena v km 0,841 větev Ia PE d 40, v km 1,323 větev Ib PE d 40, v km 1,349 větev II PE d 90, v km 1,387 větev III PE d 63 a v km 1,498 větev Ic PE d 40. Na větev I je napojen 22 ks domovních čerpacích jímek. Větev Ia - trasa podejde vjezd do betonárny protlakem a pokračuje v zeleném pásu podél místní komunikace a je ukončena v km 0,078 v místě napojení kanalizační přípojky z domovní čerpací jímky 54/1 a 130/3. Na větev Ia jsou napojeny 2 ks domovních čerpacích jímek. Větev Ib výtlak tlakové kanalizace je veden od napojení na větev I v kraji komunikace a je ukončena v km 0,038 v místě napojení kanalizační přípojky z domovní čerpací jímky č.p. 44. Na větev Ib jsou napojeny 2 ks domovních čerpacích jímek. Větev Ic výtlak tlakové kanalizace je napojena na na větev I v místní komunikaci a je vedena podél silnice na Drahanovice v zeleném pásu a je ukončena v km 0,132 v místě napojení kanalizační přípojky z domovní čerpací jímky od č.p. 43. Na větev Ic je napojen 1 ks domovní čerpací stanice. Větev II výtlak tlakové kanalizace je veden od napojení na větev I podél místní komunikace na návsi na konec návsi, podejde protlakem místní komunikaci a pokračuje podél místní komunikace a je ukončena v km 0,495 v místě napojení kanalizační přípojky z domovní čerpací jímky č.p. 28a. Na větev II je napojeno 27 ks domovních čerpacích jímek. Větev III výtlak tlakové kanalizace je napojena na větev I, podejde protlakem silnici II/449 a pokračuje v místní komunikaci na konec obce, kde je ukončena v km 0,185 v místě napojení kanalizační přípojky z domovní čerpací jímky par.č. 124/16. Na větev III je napojeno 19 ks domovních čerpacích jímek. Splašková kanalizace Rataje ozn.větve Kanalizační tlakové potrubí PE 100 SDR 11 (m) 110x10 90x8,2 63x5,8 50x4,6 40x3,7 I 1349,0 38,0 111,0 46,0 II 230,0 108,0 65,0 92,0 III 108,0 18,0 59,5 Ia 78,0 Ib 8,0 Ic 132,0 Celkem : 1349,0 268,0 216,0 194,0 415,5 V místech křížení s komunikacemi a vodním tokem bude kanalizační potrubí vloženo do chrániček z PE SDR 17 : Větev I 200x11,9, dl. 75,0 m II 110x6,6, dl. 13,0 m III 110x6,6, dl. 15,0 m Ia 90x5,4, dl. 10,0 m. 7

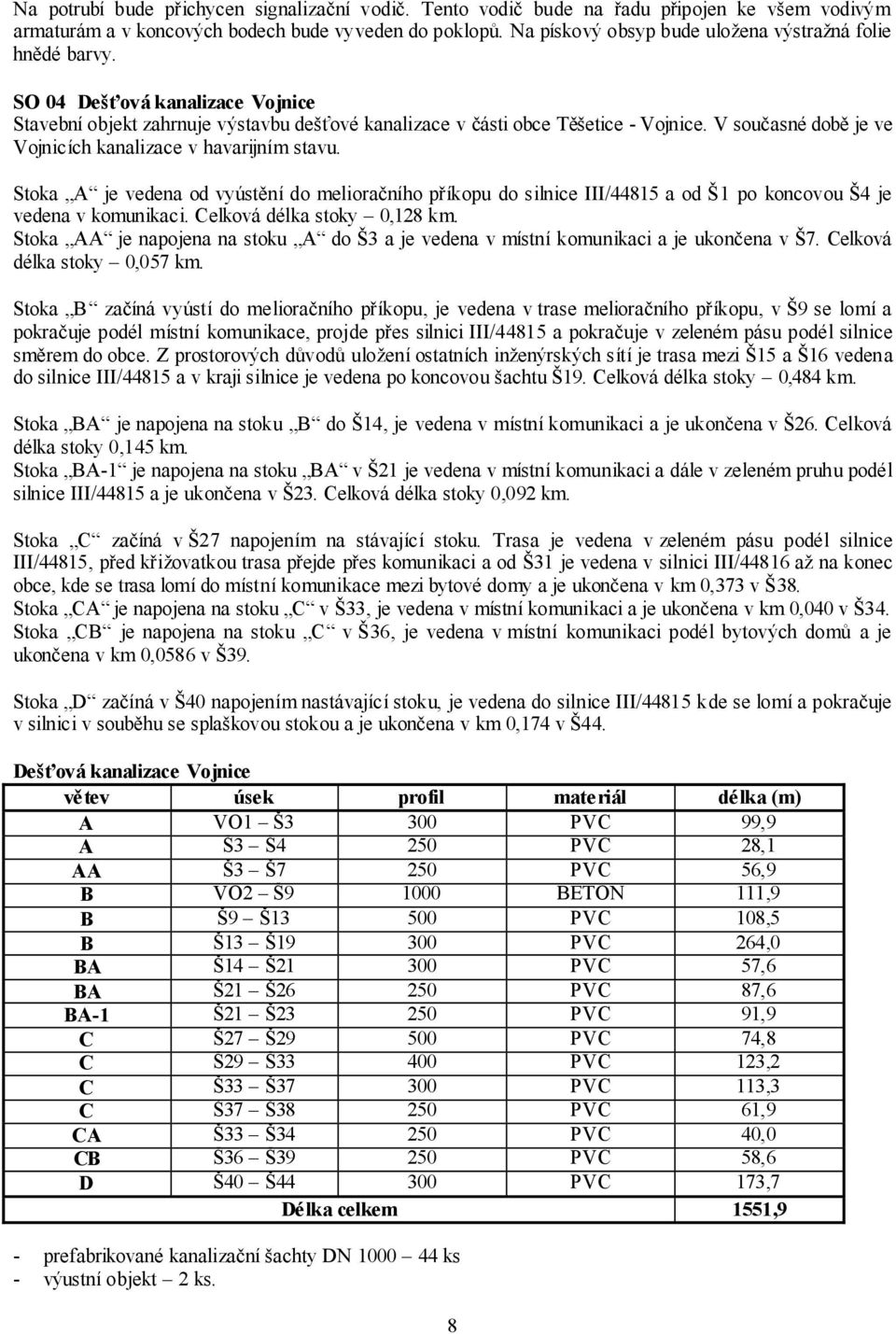

8 Na potrubí bude přichycen signalizační vodič. Tento vodič bude na řadu připojen ke všem vodivým armaturám a v koncových bodech bude vyveden do poklopů. Na pískový obsyp bude uložena výstražná folie hnědé barvy. SO 04 Dešťová kanalizace Vojnice Stavební objekt zahrnuje výstavbu dešťové kanalizace v části obce Těšetice - Vojnice. V současné době je ve Vojnicích kanalizace v havarijním stavu. Stoka A je vedena od vyústění do melioračního příkopu do silnice III/44815 a od Š1 po koncovou Š4 je vedena v komunikaci. Celková délka stoky 0,128 km. Stoka AA je napojena na stoku A do Š3 a je vedena v místní komunikaci a je ukončena v Š7. Celková délka stoky 0,057 km. Stoka B začíná vyústí do melioračního příkopu, je vedena v trase melioračního příkopu, v Š9 se lomí a pokračuje podél místní komunikace, projde přes silnici III/44815 a pokračuje v zeleném pásu podél silnice směrem do obce. Z prostorových důvodů uložení ostatních inženýrských sítí je trasa mezi Š15 a Š16 vedena do silnice III/44815 a v kraji silnice je vedena po koncovou šachtu Š19. Celková délka stoky 0,484 km. Stoka BA je napojena na stoku B do Š14, je vedena v místní komunikaci a je ukončena v Š26. Celková délka stoky 0,145 km. Stoka BA-1 je napojena na stoku BA v Š21 je vedena v místní komunikaci a dále v zeleném pruhu podél silnice III/44815 a je ukončena v Š23. Celková délka stoky 0,092 km. Stoka C začíná v Š27 napojením na stávající stoku. Trasa je vedena v zeleném pásu podél silnice III/44815, před křižovatkou trasa přejde přes komunikaci a od Š31 je vedena v silnici III/44816 až na konec obce, kde se trasa lomí do místní komunikace mezi bytové domy a je ukončena v km 0,373 v Š38. Stoka CA je napojena na stoku C v Š33, je vedena v místní komunikaci a je ukončena v km 0,040 v Š34. Stoka CB je napojena na stoku C v Š36, je vedena v místní komunikaci podél bytových domů a je ukončena v km 0,0586 v Š39. Stoka D začíná v Š40 napojením nastávající stoku, je vedena do silnice III/44815 kde se lomí a pokračuje v silnici v souběhu se splaškovou stokou a je ukončena v km 0,174 v Š44. Dešťová kanalizace Vojnice větev úsek profil materiál délka (m) A VO1 Š3 300 PVC 99,9 A Š3 Š4 250 PVC 28,1 AA Š3 Š7 250 PVC 56,9 B VO2 Š BETON 111,9 B Š9 Š PVC 108,5 B Š13 Š PVC 264,0 BA Š14 Š PVC 57,6 BA Š21 Š PVC 87,6 BA-1 Š21 Š PVC 91,9 C Š27 Š PVC 74,8 C Š29 Š PVC 123,2 C Š33 Š PVC 113,3 C Š37 Š PVC 61,9 CA Š33 Š PVC 40,0 CB Š36 Š PVC 58,6 D Š40 Š PVC 173,7 Délka celkem 1551,9 - prefabrikované kanalizační šachty DN ks - výustní objekt 2 ks. 8

9 SO 05 Splašková kanalizace Vojnice Stavební objekt zahrnuje výstavbu gravitační splaškové kanalizace v části obce Těšetice - Vojnice. V současné době je ve Vojnicích kanalizace v havarijním stavu. Stoka 1 je vedena od ČS1, pokračuje do křižovatky silnic III/44815 a III/44816 a je dále vedena v silnice na konec obce, kde je ukončena v km 0,215 v Š5. Stoka 1A je vedena z Š2, je navržena v místní komunikaci a ukončena v km 0,0455 v Š7. Stoka 1B je vedena z Š4, je navržena v místní komunikaci podél bytových domů a je ukončena v km 0,0667 v Š8. Stoka 1C je vedena z Š5 a je vedena v místní komunikaci a je ukončena v km 0,0522 v Š9. Stoka 2 je vedena od Š1 v křižovatce silnicí III/44816 směrem na Příkazy. První část stoky je ukončena v Š12, km 0,119. Do Š12 je napojen výtlak V2 z ČS2, která je umístěna v místní komunikaci. Stoka 2 dále pokračuje do silnice III/44816 a je ukončena na konci obce v km 0,323 v Š18. Stoka 2A je vedena z Š17 v místní komunikaci a je ukončena v Š19 v km 0,0392. Stoka 3 je vedena z ČS3 do silnice III/44815 do Š20, odkud je vedena v silnici směrem do obce. Stoka je ukončena v km 0,424 v Š30, do které je zaústěn výtlak V1 z ČS1. Stoka 3A je vedena z Š22, je navržena v místní komunikaci a ukončena v km 0,0494 v Š32. Stoka 4 je napojena na stoku 3 v Š26, je vedena v místní komunikaci a je ukončena v km 0,1357 v Š35. Stoka 4A je napojena v Š33, je navržena v místní komunikaci, dále v zeleném pruhu a je ukončena v km 0,0943 v Š38. Stoka 5 je vedena z ČS4, je navržena v místní komunikaci a je ukončena v km 0,0406 v Š40. Stoka 6 je vedena z ČS5 v travnaté polní cestě a je ukončena v km 0,040 v Š41. Stavební objekt zahrnuje výtlačné řady od čerpacích stanic na síti a výtlačný řad na ČOV. Výtlačný řad V1 je veden od ČS1 do Š30. Celková délka 7,5 m. Výtlačný řad V2 je veden od od ČS2 do Š12,. Celková délka 9 m. Výtlačný řad V3 je veden od ČS3 podél melioračního příkopu, podejde tok Blata a pokračuje po pravém břehu Blaty do Těšetic, u cyklistické lávky podejde tok Blata a pokračuje po levém břehu Blaty po silnici II/448. Před mostem u Těšetic podejde výtlačné potrubí tok Blata, protlakem podejde silnici II/448 a pokračuje po pravém břehu Blaty do areálu ČOV. Délka výtlačného řadu 907,0 m. Výtlačný řad V4 je veden od ČS4, podejde dešťovou kanalizaci a pokračuje v místní komunikaci do Š24. Celková délka 169,4 m. Výtlačný řad V5 je veden od ČS5 v místní komunikaci a je napojen na výtlak V4. Celková délka 33 m. Čerpací stanice Součástí stavebního objektu SO 05 Splašková kanalizace Vojnice jsou čerpací stanice na síti (ČS1 ČS5), které slouží pro přečerpávání neředěných splaškových vod. Čerpací stanice na síti jedná se o kruhovou jímku, se stěnami z monolitického betonu. ČS je prováděna jako spouštěná, kdy na ocelovém břitu se postupně betonují stěny jímky, a současně je prováděn výkop zeminy uvnitř kruhové části. Břit je vlastní vahou betonové části vtlačován do podloží. Po dosažení potřebné hloubky je provedena betonáž dna. Podkladní vrstva betonu s přírubovou tvarovkou F 500 mm. Po vytuhnutí podkladní vrstvy bude přírubová tvarovka zaslepena zaslepovací přírubou a provedeno betonové dno čerpací stanice. Strop čerpací stanice bude monolitický s atypickým ocelovým poklopem. Úroveň stropní desky bude s okolním terénem. Ocelový poklop bude žárově pozinkován. Splašková kanalizace Vojnice větev úsek profil materiál délka (m) 1 ČS1 - Š5 250 PVC 215,2 1A Š2 - Š7 250 PVC 45,5 9

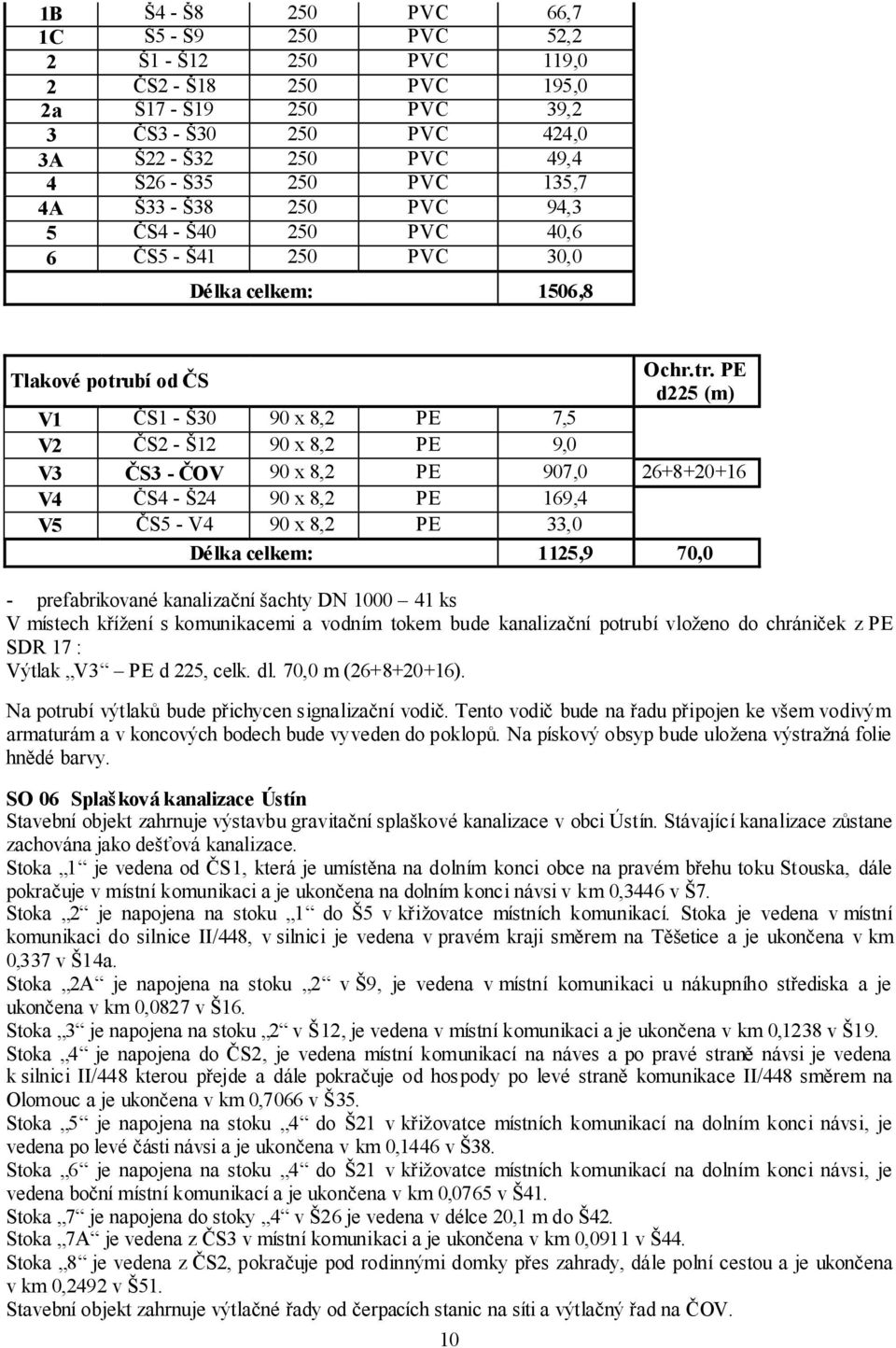

10 1B Š4 - Š8 250 PVC 66,7 1C Š5 - Š9 250 PVC 52,2 2 Š1 - Š PVC 119,0 2 ČS2 - Š PVC 195,0 2a Š17 - Š PVC 39,2 3 ČS3 - Š PVC 424,0 3A Š22 - Š PVC 49,4 4 Š26 - Š PVC 135,7 4A Š33 - Š PVC 94,3 5 ČS4 - Š PVC 40,6 6 ČS5 - Š PVC 30,0 Délka celkem: 1506,8 Tlakové potrubí od ČS Ochr.tr. PE d225 (m) V1 ČS1 - Š30 90 x 8,2 PE 7,5 V2 ČS2 - Š12 90 x 8,2 PE 9,0 V3 ČS3 - ČOV 90 x 8,2 PE 907, V4 ČS4 - Š24 90 x 8,2 PE 169,4 V5 ČS5 - V4 90 x 8,2 PE 33,0 Délka celkem: 1125,9 70,0 - prefabrikované kanalizační šachty DN ks V místech křížení s komunikacemi a vodním tokem bude kanalizační potrubí vloženo do chrániček z PE SDR 17 : Výtlak V3 PE d 225, celk. dl. 70,0 m ( ). Na potrubí výtlaků bude přichycen signalizační vodič. Tento vodič bude na řadu připojen ke všem vodivým armaturám a v koncových bodech bude vyveden do poklopů. Na pískový obsyp bude uložena výstražná folie hnědé barvy. SO 06 Splašková kanalizace Ústín Stavební objekt zahrnuje výstavbu gravitační splaškové kanalizace v obci Ústín. Stávající kanalizace zůstane zachována jako dešťová kanalizace. Stoka 1 je vedena od ČS1, která je umístěna na dolním konci obce na pravém břehu toku Stouska, dále pokračuje v místní komunikaci a je ukončena na dolním konci návsi v km 0,3446 v Š7. Stoka 2 je napojena na stoku 1 do Š5 v křižovatce místních komunikací. Stoka je vedena v místní komunikaci do silnice II/448, v silnici je vedena v pravém kraji směrem na Těšetice a je ukončena v km 0,337 v Š14a. Stoka 2A je napojena na stoku 2 v Š9, je vedena v místní komunikaci u nákupního střediska a je ukončena v km 0,0827 v Š16. Stoka 3 je napojena na stoku 2 v Š12, je vedena v místní komunikaci a je ukončena v km 0,1238 v Š19. Stoka 4 je napojena do ČS2, je vedena místní komunikací na náves a po pravé straně návsi je vedena k silnici II/448 kterou přejde a dále pokračuje od hospody po levé straně komunikace II/448 směrem na Olomouc a je ukončena v km 0,7066 v Š35. Stoka 5 je napojena na stoku 4 do Š21 v křižovatce místních komunikací na dolním konci návsi, je vedena po levé části návsi a je ukončena v km 0,1446 v Š38. Stoka 6 je napojena na stoku 4 do Š21 v křižovatce místních komunikací na dolním konci návsi, je vedena boční místní komunikací a je ukončena v km 0,0765 v Š41. Stoka 7 je napojena do stoky 4 v Š26 je vedena v délce 20,1 m do Š42. Stoka 7A je vedena z ČS3 v místní komunikaci a je ukončena v km 0,0911 v Š44. Stoka 8 je vedena z ČS2, pokračuje pod rodinnými domky přes zahrady, dále polní cestou a je ukončena v km 0,2492 v Š51. Stavební objekt zahrnuje výtlačné řady od čerpacích stanic na síti a výtlačný řad na ČOV. 10

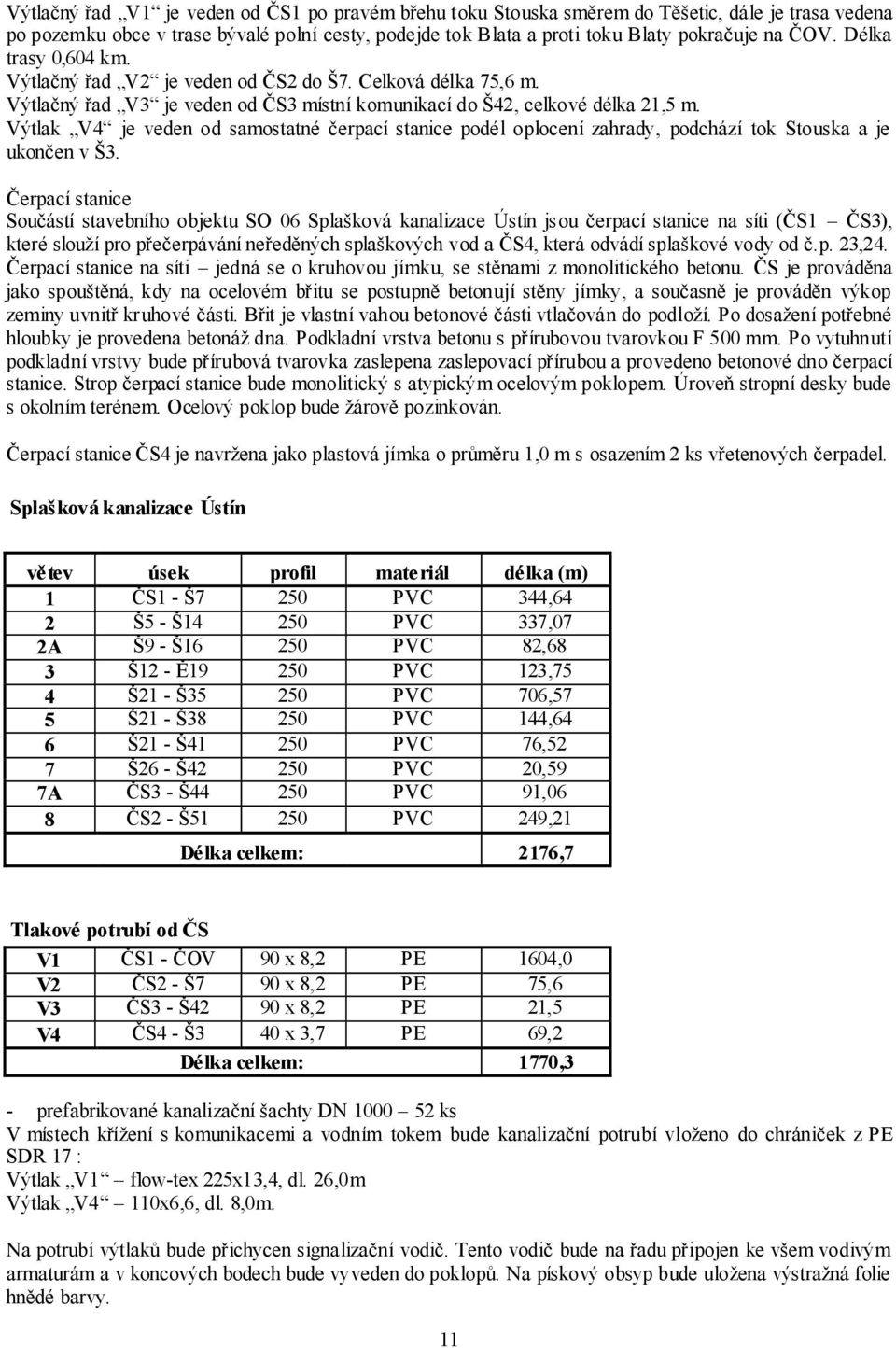

11 Výtlačný řad V1 je veden od ČS1 po pravém břehu toku Stouska směrem do Těšetic, dále je trasa vedena po pozemku obce v trase bývalé polní cesty, podejde tok Blata a proti toku Blaty pokračuje na ČOV. Délka trasy 0,604 km. Výtlačný řad V2 je veden od ČS2 do Š7. Celková délka 75,6 m. Výtlačný řad V3 je veden od ČS3 místní komunikací do Š42, celkové délka 21,5 m. Výtlak V4 je veden od samostatné čerpací stanice podél oplocení zahrady, podchází tok Stouska a je ukončen v Š3. Čerpací stanice Součástí stavebního objektu SO 06 Splašková kanalizace Ústín jsou čerpací stanice na síti (ČS1 ČS3), které slouží pro přečerpávání neředěných splaškových vod a ČS4, která odvádí splaškové vody od č.p. 23,24. Čerpací stanice na síti jedná se o kruhovou jímku, se stěnami z monolitického betonu. ČS je prováděna jako spouštěná, kdy na ocelovém břitu se postupně betonují stěny jímky, a současně je prováděn výkop zeminy uvnitř kruhové části. Břit je vlastní vahou betonové části vtlačován do podloží. Po dosažení potřebné hloubky je provedena betonáž dna. Podkladní vrstva betonu s přírubovou tvarovkou F 500 mm. Po vytuhnutí podkladní vrstvy bude přírubová tvarovka zaslepena zaslepovací přírubou a provedeno betonové dno čerpací stanice. Strop čerpací stanice bude monolitický s atypickým ocelovým poklopem. Úroveň stropní desky bude s okolním terénem. Ocelový poklop bude žárově pozinkován. Čerpací stanice ČS4 je navržena jako plastová jímka o průměru 1,0 m s osazením 2 ks vřetenových čerpadel. Splašková kanalizace Ústín větev úsek profil materiál délka (m) 1 ČS1 - Š7 250 PVC 344,64 2 Š5 - Š PVC 337,07 2A Š9 - Š PVC 82,68 3 Š12 - Ě PVC 123,75 4 Š21 - Š PVC 706,57 5 Š21 - Š PVC 144,64 6 Š21 - Š PVC 76,52 7 Š26 - Š PVC 20,59 7A ČS3 - Š PVC 91,06 8 ČS2 - Š PVC 249,21 Délka celkem: 2176,7 Tlakové potrubí od ČS V1 ČS1 - ČOV 90 x 8,2 PE 1604,0 V2 ČS2 - Š7 90 x 8,2 PE 75,6 V3 ČS3 - Š42 90 x 8,2 PE 21,5 V4 ČS4 - Š3 40 x 3,7 PE 69,2 Délka celkem: 1770,3 - prefabrikované kanalizační šachty DN ks V místech křížení s komunikacemi a vodním tokem bude kanalizační potrubí vloženo do chrániček z PE SDR 17 : Výtlak V1 flow-tex 225x13,4, dl. 26,0m Výtlak V4 110x6,6, dl. 8,0m. Na potrubí výtlaků bude přichycen signalizační vodič. Tento vodič bude na řadu připojen ke všem vodivým armaturám a v koncových bodech bude vyveden do poklopů. Na pískový obsyp bude uložena výstražná folie hnědé barvy. 11

12 SO 07 Vyčištění melioračního příkopu Rataje Stavební objekt řeší vyčištění melioračního příkopu, do kterého je dosud zaústěna stávající kanalizace z místní části Rataje. Meliorační příkop začíná u ukončení propustku pod příjezdovou cestou k areálu ZD Těšetice, celková délka úpravy je cca 143 m. V tomto úseku bude odstraněn porost náletových dřevin. Na pravém břehu budou zachovány dosazené stromy. V rámci stavebního objektu bude dno příkopu rozšířeno na šířku 2,5 m a budou upraveny svahy. Přebytečná zemina bude použita na doplnění horní části svahu. Přebytky zeminy budou použity na terénní úpravy v rámci celé stavby. Břehy a dno po ukončení úpravy budou osety travním semenem. SO 08 ČOV Těšetice Stavební objekt řeší stavební část čistírny odpadních vod zemní práce, železobetonové nádrže a zděnou část budovy včetně střešní konstrukce. Podzemní železobetonová část objektu je kruhového půdorys o průměru 18,1 m. Výška železobetonové stěny 4,75 m. Střední kruhová nádrž o průměru 7,2 m je nezastropená s vyspádováním výplňovým betonem do středu. Obvodové zdivo a vnitřní zdivo objektu bude provedeno z cihelných bloků, které budou vyzdívány na maltu MVC 2,5. Vnitřní příčky budou z cihelných bloků pro vyzdívání příček. Překlady nad otvory pro dveře a okna budou ze stejného zdícího systému. Nosné stěny budou ukončeny železobetonovým věncem, který bude opatřen z vnější strany tepelnou izolací tl. 50 mm. Střešní konstrukce je navržena dřevěná ve tvaru komolého kužele s vyvýšenou střední částí nad místnostmi hrubého předčištění a odvodnění kalu. Nad prostorem odvodnění kalu je konstrukce střechy sedlová. Dolní část střešní konstrukce je tvořena krokvemi, které jsou uloženy na obvodové stěně a v horní části na vnitřní nosné stěně, příp. na ocelové konstrukci. Střední část střechy je tvořena sbíjenými vazníky, které jsou uloženy na vnitřní nosné stěně a ocelové konstrukci. Sedlová část střechy je uložena na obvodových stěnách. Dřevěná konstrukce bude opatřena odolným nátěrem proti plísni a houbovým chorobám. Na konstrukci krovu bude proveden záklop a provedena střešní krytina. V uzavřených místnostech bude proveden ze sádrokartonu s tepelnou izolací. Sádrokarton bude použit v provedení do vlhka. Ve všech místnostech kromě místnosti ČOV bude provedena tepelná izolace stropní konstrukce tl. 160 mm. Izolace bude doplněna parozábranou a pod střešní konstrukcí bude izolační difůzní folie. Areál a budova ČOV bude přístupný po příjezdové komunikaci (SO 09), přípojka vody (SO 11) bude napojena na veřejný vodovod v obci Těšetice, přípojka el. energie (SO 10) bude napojena na nově vybudovanou trafostanici. Tyto objekty nejsou součástí vodoprávního povolení. SO 14 Propojovací potrubí ČOV Stavební objekt řeší přívodní potrubí odpadních vod na ČOV a odtokové potrubí z čistírenské jednotky do toku. Výtlačná potrubí ze všech částí (Vojnice, Ústín, Těšetice jednotná, Rataje a Těšetice splašková) jsou vedeny do měrné šachty, kde jsou umístěny uzávěry jednotlivých větví a měření jednotlivých větví. Z měrné šachty je vedeno společné přítokové potrubí PE 100 d 160, dl. 29,5 m na čistírenskou jednotku. Měrná šachta obdélníková betonová jímka vnitřních rozměrů 3,7 x 2,2 m s vnitřní výškou 2,1 m, strop jímky je monolitický z betonu s výztuží, dno šachty je vyspádováno do jímky, zakryté mříží, ve vodoměrné šachtě je na jednotlivých větvích osazen uzávěr (šoupátko), indukční průtokoměr, montážní vložka, další uzávěr (šoupátko) a napojení do společného výtlaku. Odtok vyčištěné vody z ČOV je veden gravitačním potrubím z čistírenské jednotky do toku Blata. Odtokové potrubí z ČOV PVC DN 250, dl. 23,7 m, potrubí je vedeno z revizní šachty a je ukončeno výustním objektem na břehu toku Blata. V místě výustního objektu je navrženo betonové čelo a zpevnění břehové části a části dna dlažbou z lomového kamene do betonového lože. PS 01 ČOV Těšetice Čistírna je navržena jako mechanicko-biologická s nízkozatěžovanou aktivací s úplnou aerobní stabilizací kalu a oddělenou funkcí míchání a aerace. Seznam hlavních strojů a zařízení : - strojně stírané válcové síto 0,18 kw - kontejner plastový 1,1 m 3 s děrovaným dnem pro shrabky a písek 12

13 - nerez lapák tuku vč. vybavení s mamutkou - vertikální míchadlo selektoru 0,25 kw vč. kotevního rámu - ponorné míchadlo aktivační nádrže 1,1 kw, vč. spouštěcí tyče a zdvihadla - aerační rošt s jemnobublinnými elementy vč. přívodních potrubí s kulovými ventily a kotvením - dmychadlový agregát 11 kw, vč. protihlukového krytu - vybavení dosazovací nádrže : most, vč. pojezdu 0,25 kw se shrabou dna, stírání hladiny 0,5 kw, flokulační válec, sloup, odvod vyčištěné vody - měrný přepad na odtoku čisté vody - ponorné čerpadlo vratného a přebytečného kalu 0,5 kw - středobublinný aerační rošt pro stabilizační nádrž - uklidňovací stěna přítoku kalu do stabilizační nádrže - mamutka kalu pro přečerpávání do uskladňovací nádrže - ponorné míchadlo uskladňovací nádrže 2,2 kw, vč. otočné spouštěcí tyče - jednovřetenové podávací čerpadlo kalu 1,1 kw - dekantační odstředivka 4 kw - zásobní a rozpouštěcí PP nádrž flokulantu s vertikálním míchadlem 0,18 kw a jednovřetenovým dávkovacím čerpadlem flokulantu 0,5 kw - míchací šnekový dopravník kalu a vápna 0,75 kw - otočný šnekový dopravník kalu a vápna 0,75 kw - zásobník vápna s dávkovacím šnekovým dopravníkem 0,55 kw - kontejner vanový 7 m 3 - otočný podvozek kontejneru, vč. kolejové dráhy - ventilátor strojovny odvodnění kalu 0,75 kw s odpichovacím filtrem - ventilátor strojovny předčištění kalu 0,75 kw s odpichovacím filtrem - žlab česlí na nátoku do jímky pro návoz splašků - ponorné čerpadlo nugátu a dovezených splašků 0,5 kw - středobublinný aerační rošt jímky pro návoz splašků - AT-stanice provozní vody s čerpadlem 1,1 kw. Součástí provozního souboru jsou i propojovací trubní rozvody, elektroinstalace v rámci ČOV a systém řízení ČOV. PS 02 Čerpací stanice odpadních vod Tento provozní soubor se týká čerpacích stanic na hlavních stokách (SO 01 Jednotná kanalizace Těšetice ČS 1 a ČS 2, SO 05 Splašková kanalizace Vojnice ČS 1 5, SO 06 Splašková kanalizace Ústín ČS 1 3), netýká se domovních čerpacích stanic u jednotlivých nemovitostí. Specifikace strojní dodávky pro jednu ČS : - ponorné kalové odstředivé čerpadlo s elektromotorem 400 V, 50 Hz, se zabudovanou tepelnou ochranou statoru, motor čerpadla bude v záplavovém provedení, čerpané množství 3 5 l/s, dopravní výška cca 4,5 až 22 m, dle čerpací stanice 2 ks - nerezový česlicový koš šířka cca 500 mm, průliny 200 mm 1 ks - přenosné nerezové zdvihací zařízení o nosnosti 500 kg s patkou (nebo patkami podle vyložení) 1 ks - zpětná klapka přírubová pro odpadní vodu DN 65, PN 10 2 ks - šoupátko uzavírací DN 65, PN 10 s ovládacím kolem 2 ks - šoupátko uzavírací DN 80, PN 10 s ovládacím kolem 1 ks - nerezová koncovka pro připevnění rychlospojky DN 80 1 ks - sada nerezového potrubí DN 50/65/80, PN 10 včetně tvarovek, přírub, lemových nákružků, těsnění, nerezového spojovacího materiálu a nerezových prvků kotvení 1 sada. Součástí provozního souboru jsou i elektroinstalace v rámci ČS a systém řízení ČS. Domovní přípojky kanalizace, včetně domovních čerpacích stanic, uliční vpusti, dešťové přípojky a stavební objekty SO 09 Příjezdní a vnitřní komunikace ČOV, SO 10 Přípojka el. energie na ČOV, SO 11 Přípojka vody na ČOV, SO 12 Terénní úpravy ČOV, SO 13 Oplocení, SO 15 Telefonní přípojka, nejsou předmětem vodoprávního řízení. Další podrobnosti jsou uvedeny v projektu stavby vypracovaném Ing. Petrem Poštulkou, bytem Albrechtova 36, Horka nad Moravou 652, Horka nad Moravou, autorizovaný inženýr pro vodohospodářské 13

14 stavby, ČKAIT , v 02/2010, část stavby prováděné bezvýkopovou technologií ověřil Ing. Jan Šmolka, který je držitel osvědčení o odborné způsobilosti k výkonu činnosti báňský projektant. Při výstavbě dojde ke křížení a souběhu s inženýrskými sítěmi. 2. povolení k nakládání s podzemními vodami k jejich čerpání za účelem snižování jejich hladiny podle ustanovení 8 odst. 1. písm. b) bod 3. vodního zákona : v kraji Olomouckém, okrese Olomouc, na pozemku parc. č. 316/5, k.ú. Těšetice u Olomouce, obec Těšetice, orná půda, č.h.p , HGR 2220 (1623). Čerpání podzemní vody bude prováděno ze dvou čerpacích jímek u stavební jámy pro ČOV, podzemní voda bude čerpána ponornými čerpadly a vypouštěna hadicemi do významného vodního toku Blata, ř. km 28,9. Předpokládané množství čerpané vody: Průměrné množství. 50,0 l/s Maximální množství...70,0 l/s Maximální měsíční množství m 3 /měs Roční množství..363 tis. m 3 /rok Počet měsíců v roce, kdy se bude čerpat...2 Účel požadovaného nakládání s podzemními vodami snižování hladiny podzemní vody při výstavbě ČOV v obci Těšetice. 3. povolení k nakládání s vodami k vypouštění odpadních vod do vod povrchových podle ustanovení 8 odst. 1. písm. c) vodního zákona : - pro trvalý provoz z ČOV Těšetice, na pozemku parc.č. 316/5, k.ú. Těšetice u Olomouce, obec Těšetice, orná půda, do vodního toku Blata, ř. km 28,9, v kraji Olomouckém, okrese Olomouc, na pozemku parc. č. 424, k.ú. Těšetice u Olomouce, obec Těšetice, vodní plocha, č.h.p , HGR 2220 (1623), orientační souřadnice výustního objektu X = ,847, Y = ,755 v množství: Průměrné množství. 3,32 l/s Maximální množství...10,01 l/s Maximální měsíční množství m 3 /měs Roční množství..104,755 tis. m 3 /rok a kvalitě vypouštěných odpadních vod : Ukazatel hodnota p mg/l hodnota m mg/l t/rok CHSK Cr ,34 BSK ,88 NL ,10 N-NH ,06 P celk 2 5 0,21 Limit p je přípustná hodnota znečištění odpadní vody, limit m je maximální nepřekročitelná koncentrace znečištění odpadní vody. Počet ekvivalentních obyvatel : EO. Doba, na kterou je nakládání s vodami žádáno : 10 let. - pro zkušební provoz v trvání 1 rok kvalitě vypouštěných odpadních vod : Ukazatel hodnota p mg/l hodnota m mg/l CHSK Cr BSK NL N-NH P celk 3 8 Limit p je přípustná hodnota znečištění odpadní vody, limit m je maximální nepřekročitelná koncentrace znečištění odpadní vody. Počet ekvivalentních obyvatel : EO. 14

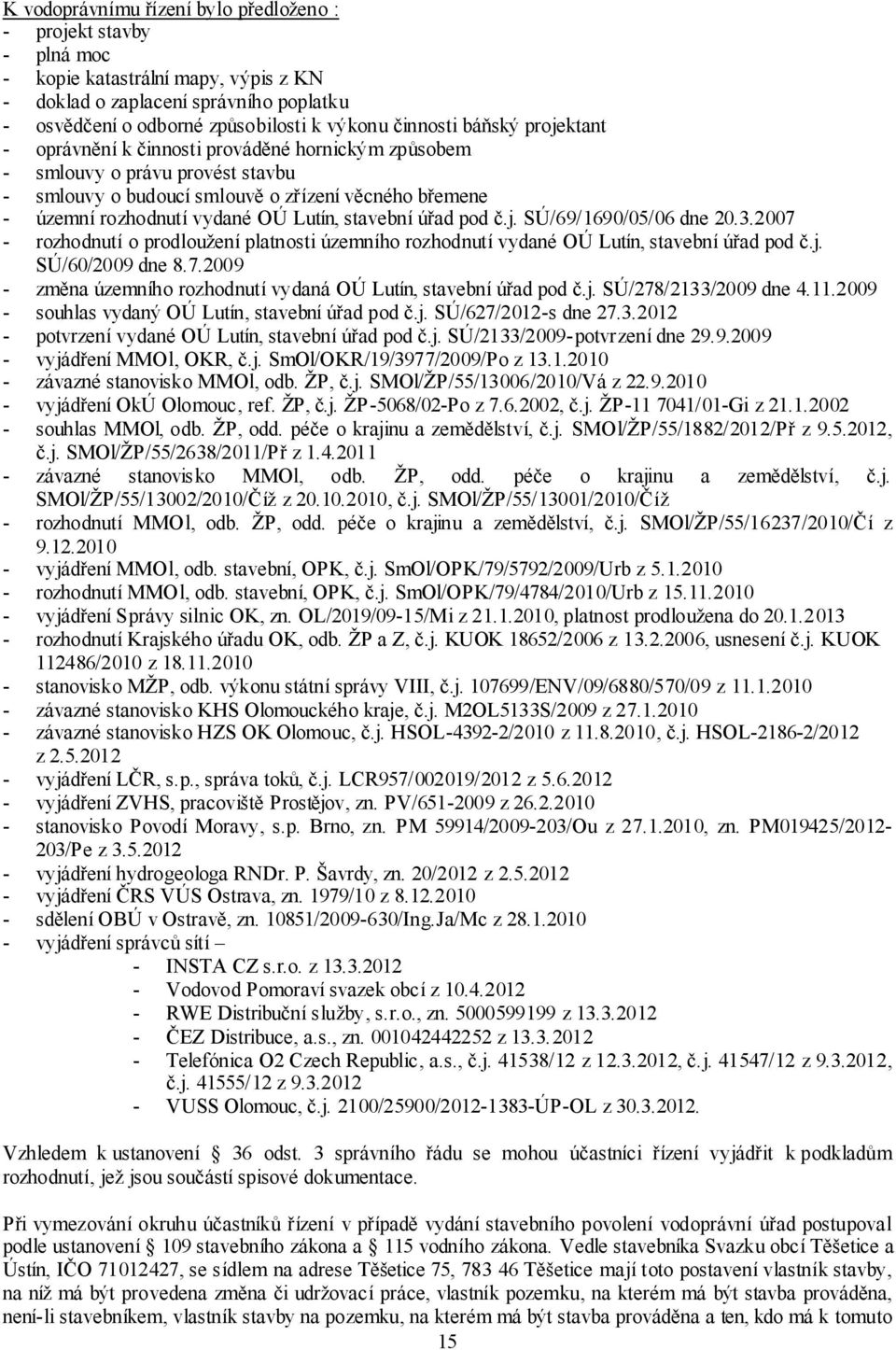

15 K vodoprávnímu řízení bylo předloženo : - projekt stavby - plná moc - kopie katastrální mapy, výpis z KN - doklad o zaplacení správního poplatku - osvědčení o odborné způsobilosti k výkonu činnosti báňský projektant - oprávnění k činnosti prováděné hornickým způsobem - smlouvy o právu provést stavbu - smlouvy o budoucí smlouvě o zřízení věcného břemene - územní rozhodnutí vydané OÚ Lutín, stavební úřad pod č.j. SÚ/69/1690/05/06 dne rozhodnutí o prodloužení platnosti územního rozhodnutí vydané OÚ Lutín, stavební úřad pod č.j. SÚ/60/2009 dne změna územního rozhodnutí vydaná OÚ Lutín, stavební úřad pod č.j. SÚ/278/2133/2009 dne souhlas vydaný OÚ Lutín, stavební úřad pod č.j. SÚ/627/2012-s dne potvrzení vydané OÚ Lutín, stavební úřad pod č.j. SÚ/2133/2009-potvrzení dne vyjádření MMOl, OKR, č.j. SmOl/OKR/19/3977/2009/Po z závazné stanovisko MMOl, odb. ŽP, č.j. SMOl/ŽP/55/13006/2010/Vá z vyjádření OkÚ Olomouc, ref. ŽP, č.j. ŽP-5068/02-Po z , č.j. ŽP /01-Gi z souhlas MMOl, odb. ŽP, odd. péče o krajinu a zemědělství, č.j. SMOl/ŽP/55/1882/2012/Př z , č.j. SMOl/ŽP/55/2638/2011/Př z závazné stanovisko MMOl, odb. ŽP, odd. péče o krajinu a zemědělství, č.j. SMOl/ŽP/55/13002/2010/Číž z , č.j. SMOl/ŽP/55/13001/2010/Číž - rozhodnutí MMOl, odb. ŽP, odd. péče o krajinu a zemědělství, č.j. SMOl/ŽP/55/16237/2010/Čí z vyjádření MMOl, odb. stavební, OPK, č.j. SmOl/OPK/79/5792/2009/Urb z rozhodnutí MMOl, odb. stavební, OPK, č.j. SmOl/OPK/79/4784/2010/Urb z vyjádření Správy silnic OK, zn. OL/2019/09-15/Mi z , platnost prodloužena do rozhodnutí Krajského úřadu OK, odb. ŽP a Z, č.j. KUOK 18652/2006 z , usnesení č.j. KUOK /2010 z stanovisko MŽP, odb. výkonu státní správy VIII, č.j /ENV/09/6880/570/09 z závazné stanovisko KHS Olomouckého kraje, č.j. M2OL5133S/2009 z závazné stanovisko HZS OK Olomouc, č.j. HSOL /2010 z , č.j. HSOL /2012 z vyjádření LČR, s.p., správa toků, č.j. LCR957/002019/2012 z vyjádření ZVHS, pracoviště Prostějov, zn. PV/ z stanovisko Povodí Moravy, s.p. Brno, zn. PM 59914/ /Ou z , zn. PM019425/ /Pe z vyjádření hydrogeologa RNDr. P. Šavrdy, zn. 20/2012 z vyjádření ČRS VÚS Ostrava, zn. 1979/10 z sdělení OBÚ v Ostravě, zn / /Ing.Ja/Mc z vyjádření správců sítí - INSTA CZ s.r.o. z Vodovod Pomoraví svazek obcí z RWE Distribuční služby, s.r.o., zn z ČEZ Distribuce, a.s., zn z Telefónica O2 Czech Republic, a.s., č.j /12 z , č.j /12 z , č.j /12 z VUSS Olomouc, č.j. 2100/25900/ ÚP-OL z Vzhledem k ustanovení 36 odst. 3 správního řádu se mohou účastníci řízení vyjádřit k podkladům rozhodnutí, jež jsou součástí spisové dokumentace. Při vymezování okruhu účastníků řízení v případě vydání stavebního povolení vodoprávní úřad postupoval podle ustanovení 109 stavebního zákona a 115 vodního zákona. Vedle stavebníka Svazku obcí Těšetice a Ústín, IČO , se sídlem na adrese Těšetice 75, Těšetice mají toto postavení vlastník stavby, na níž má být provedena změna či udržovací práce, vlastník pozemku, na kterém má být stavba prováděna, není-li stavebníkem, vlastník stavby na pozemku, na kterém má být stavba prováděna a ten, kdo má k tomuto 15

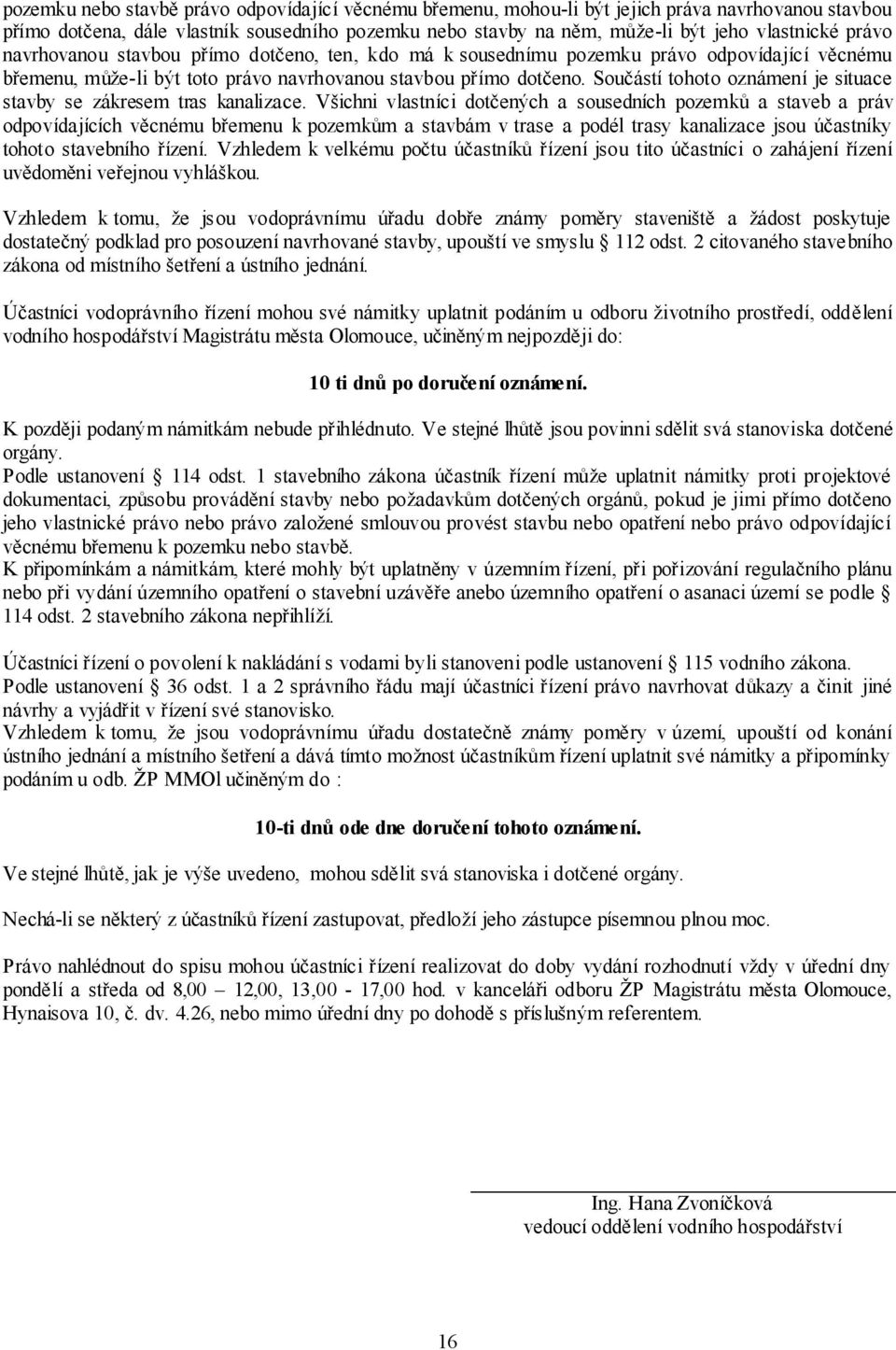

16 pozemku nebo stavbě právo odpovídající věcnému břemenu, mohou-li být jejich práva navrhovanou stavbou přímo dotčena, dále vlastník sousedního pozemku nebo stavby na něm, může-li být jeho vlastnické právo navrhovanou stavbou přímo dotčeno, ten, kdo má k sousednímu pozemku právo odpovídající věcnému břemenu, může-li být toto právo navrhovanou stavbou přímo dotčeno. Součástí tohoto oznámení je situace stavby se zákresem tras kanalizace. Všichni vlastníci dotčených a sousedních pozemků a staveb a práv odpovídajících věcnému břemenu k pozemkům a stavbám v trase a podél trasy kanalizace jsou účastníky tohoto stavebního řízení. Vzhledem k velkému počtu účastníků řízení jsou tito účastníci o zahájení řízení uvědoměni veřejnou vyhláškou. Vzhledem k tomu, že jsou vodoprávnímu úřadu dobře známy poměry staveniště a žádost poskytuje dostatečný podklad pro posouzení navrhované stavby, upouští ve smyslu 112 odst. 2 citovaného stavebního zákona od místního šetření a ústního jednání. Účastníci vodoprávního řízení mohou své námitky uplatnit podáním u odboru životního prostředí, oddělení vodního hospodářství Magistrátu města Olomouce, učiněným nejpozději do: 10 ti dnů po doručení oznámení. K později podaným námitkám nebude přihlédnuto. Ve stejné lhůtě jsou povinni sdělit svá stanoviska dotčené orgány. Podle ustanovení 114 odst. 1 stavebního zákona účastník řízení může uplatnit námitky proti projektové dokumentaci, způsobu provádění stavby nebo požadavkům dotčených orgánů, pokud je jimi přímo dotčeno jeho vlastnické právo nebo právo založené smlouvou provést stavbu nebo opatření nebo právo odpovídající věcnému břemenu k pozemku nebo stavbě. K připomínkám a námitkám, které mohly být uplatněny v územním řízení, při pořizování regulačního plánu nebo při vydání územního opatření o stavební uzávěře anebo územního opatření o asanaci území se podle 114 odst. 2 stavebního zákona nepřihlíží. Účastníci řízení o povolení k nakládání s vodami byli stanoveni podle ustanovení 115 vodního zákona. Podle ustanovení 36 odst. 1 a 2 správního řádu mají účastníci řízení právo navrhovat důkazy a činit jiné návrhy a vyjádřit v řízení své stanovisko. Vzhledem k tomu, že jsou vodoprávnímu úřadu dostatečně známy poměry v území, upouští od konání ústního jednání a místního šetření a dává tímto možnost účastníkům řízení uplatnit své námitky a připomínky podáním u odb. ŽP MMOl učiněným do : 10-ti dnů ode dne doručení tohoto oznámení. Ve stejné lhůtě, jak je výše uvedeno, mohou sdělit svá stanoviska i dotčené orgány. Nechá-li se některý z účastníků řízení zastupovat, předloží jeho zástupce písemnou plnou moc. Právo nahlédnout do spisu mohou účastníci řízení realizovat do doby vydání rozhodnutí vždy v úřední dny pondělí a středa od 8,00 12,00, 13,00-17,00 hod. v kanceláři odboru ŽP Magistrátu města Olomouce, Hynaisova 10, č. dv. 4.26, nebo mimo úřední dny po dohodě s příslušným referentem. Ing. Hana Zvoníčková vedoucí oddělení vodního hospodářství 16
