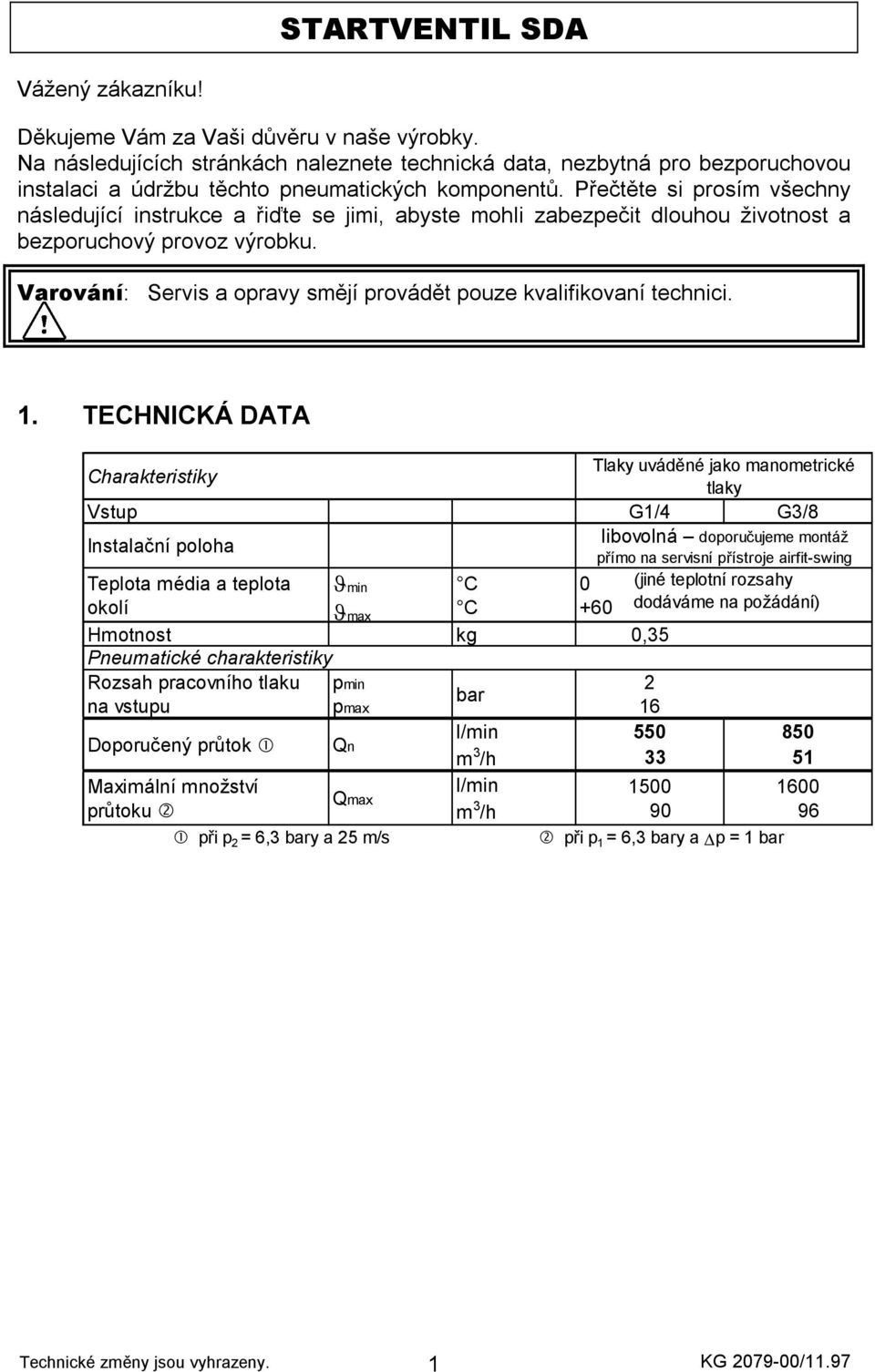

1 STARTVENTIL SDA Vážený zákazníku! Děkujeme Vám za Vaši důvěru v naše výrobky. Na následujících stránkách naleznete technická data, nezbytná pro bezporuchovou instalaci a údržbu těchto pneumatických komponentů. Přečtěte si prosím všechny následující instrukce a řiďte se jimi, abyste mohli zabezpečit dlouhou životnost a bezporuchový provoz výrobku. Varování: Servis a opravy smějí provádět pouze kvalifikovaní technici.. TECHNICKÁ DATA Tlaky uváděné jako manometrické Charakteristiky tlaky Vstup G/ G/8 libovolná doporučujeme montáž Instalační poloha přímo na servisní přístroje airfit-swing Teplota média a teplota okolí ϑmin ϑmax C C (jiné teplotní rozsahy dodáváme na požádání) Hmotnost kg 0,5 Pneumatické charakteristiky Rozsah pracovního tlaku pmin bar na vstupu pmax 6 Doporučený průtok Qn l/min m /h 5 Maximální množství l/min Qmax průtoku m /h při p = 6, bary a 5 m/s při p = 6, bary a p = bar Technické změny jsou vyhrazeny. KG /.97

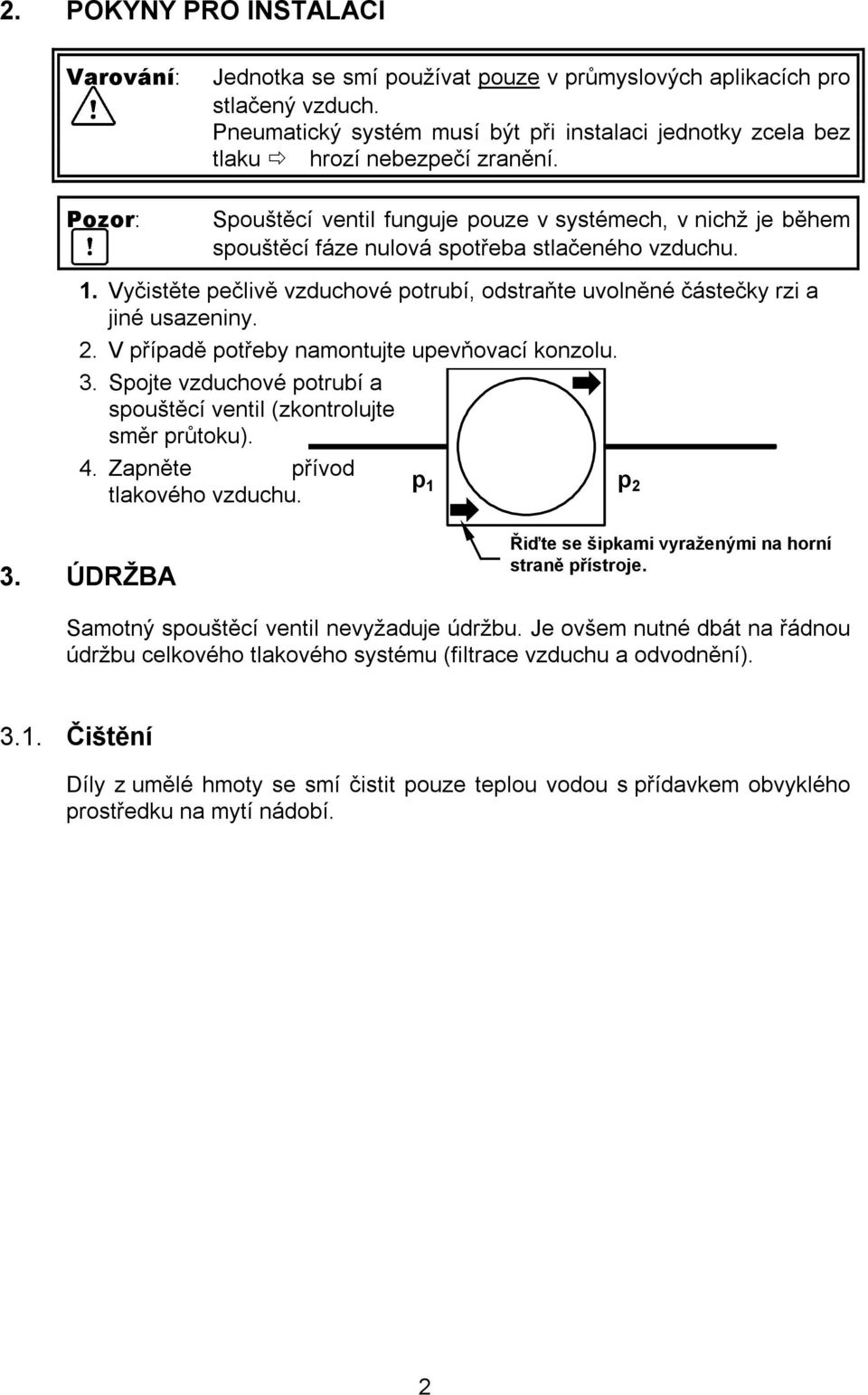

2 . POKYNY PRO INSTALACI Varování: Jednotka se smí používat pouze v průmyslových aplikacích pro stlačený vzduch. Pneumatický systém musí být při instalaci jednotky zcela bez tlaku hrozí nebezpečí zranění. Spouštěcí ventil funguje pouze v systémech, v nichž je během spouštěcí fáze nulová spotřeba stlačeného vzduchu.. Vyčistěte pečlivě vzduchové potrubí, odstraňte uvolněné částečky rzi a jiné usazeniny.. V případě potřeby namontujte upevňovací konzolu.. Spojte vzduchové potrubí a spouštěcí ventil (zkontrolujte směr průtoku).. Zapněte přívod p tlakového vzduchu. p. ÚDRŽBA Řiďte se šipkami vyraženými na horní straně přístroje. Samotný spouštěcí ventil nevyžaduje údržbu. Je ovšem nutné dbát na řádnou údržbu celkového tlakového systému (filtrace vzduchu a odvodnění)... Čištění Díly z umělé hmoty se smí čistit pouze teplou vodou s přídavkem obvyklého prostředku na mytí nádobí.

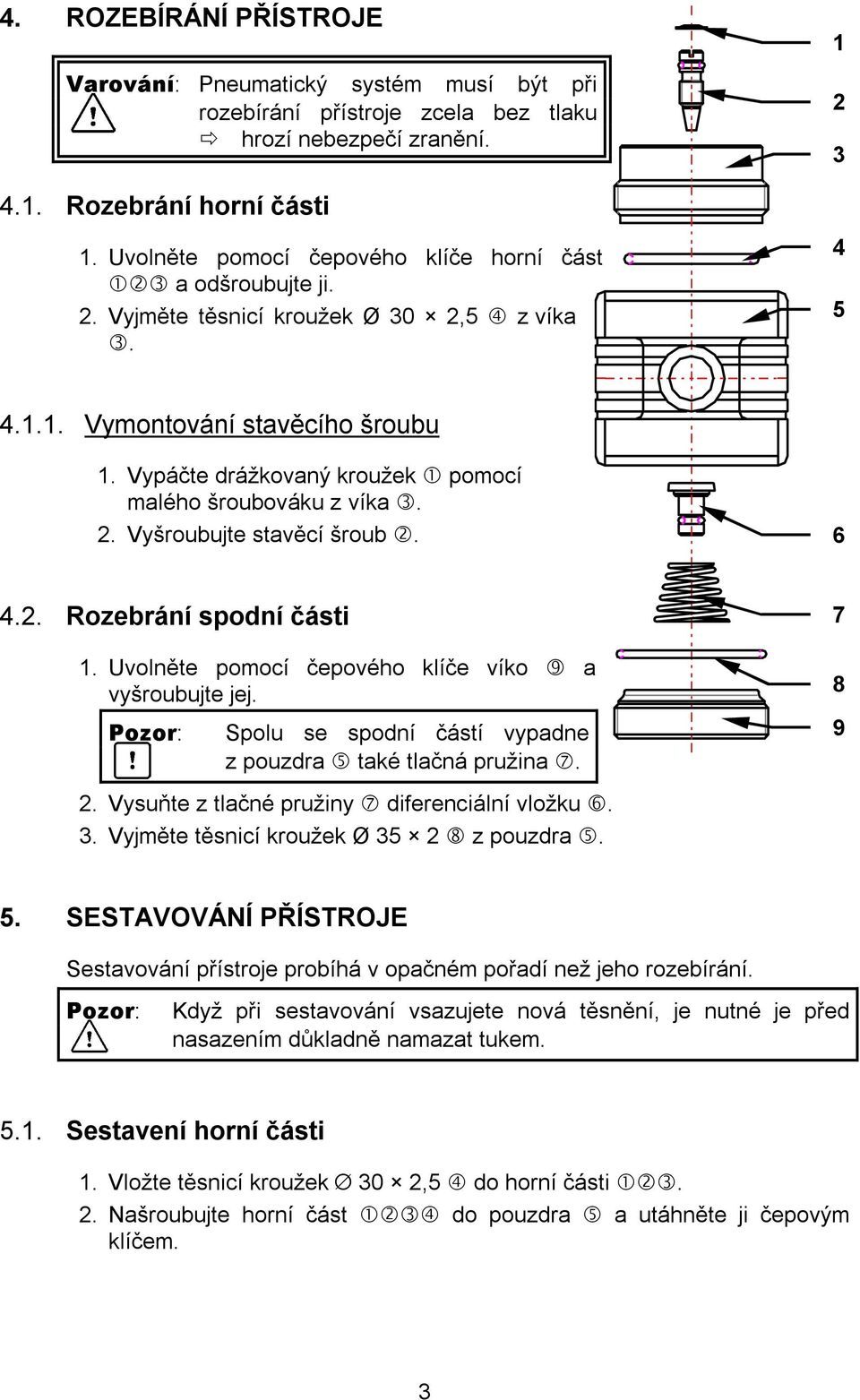

3 . ROZEBÍRÁNÍ PŘÍSTROJE Varování: Pneumatický systém musí být při rozebírání přístroje zcela bez tlaku hrozí nebezpečí zranění... Rozebrání horní části. Uvolněte pomocí čepového klíče horní část a odšroubujte ji.. Vyjměte těsnicí kroužek Ø 0,5 z víka Vymontování stavěcího šroubu. Vypáčte drážkovaný kroužek pomocí malého šroubováku z víka.. Vyšroubujte stavěcí šroub. 6.. Rozebrání spodní části. Uvolněte pomocí čepového klíče víko a vyšroubujte jej. Spolu se spodní částí vypadne z pouzdra také tlačná pružina.. Vysuňte z tlačné pružiny diferenciální vložku.. Vyjměte těsnicí kroužek Ø 5 z pouzdra SESTAVOVÁNÍ PŘÍSTROJE Sestavování přístroje probíhá v opačném pořadí než jeho rozebírání. Když při sestavování vsazujete nová těsnění, je nutné je před nasazením důkladně namazat tukem. 5.. Sestavení horní části. Vložte těsnicí kroužek 0,5 do horní části.. Našroubujte horní část do pouzdra a utáhněte ji čepovým klíčem.

4 5... Montáž stavěcího šroubu. Našroubujte stavěcí šroub do víka.. Vtlačte drážkovaný kroužek pomocí malého šroubováku do otvoru. 5.. Sestavení spodní části. Vložte těsnicí kroužek 5 do pouzdra.. Vmáčkněte diferenciální vložku do tlačné pružiny.. Vložte tlačnou pružinu s diferenciálním vložkou ( ) do pouzdra a zkontrolujte vycentrování.. Našroubujte víko do pouzdra a utáhněte jej čepovým klíčem. 6. ODSTRANĚNÍ Odstranění balení a spotřebovaných dílů je nutné provádět v souladu se zákonnými ustanoveními země, v níž byl přístroj nainstalován. 7. KOMBINACE NĚKOLIKA PŘÍSTROJŮ Kombinace (sestavení) více přístrojů do jedné jednotky je možné pouze za toho předpokladu, že tyto přístroje mají stejnou konstrukční velikost.. Sejměte černé krycí desky na 5 vstupech a výstupech přístrojů, které chcete sestavit do jedné jednotky. Barevné krycí desky zůstanou na přístrojích.. Otočte přístroj tak, aby plocha příruby, která má být připojena k dalšímu přístroji, ukazovala nahoru.. Položte těsnicí O-kroužek ze spojovací sady na plochu příruby.. Vložte šestihranné matice do vybrání na přístroji. 5. Přiložte druhý přístroj na plochu příruby. 6. Vložte svěrací kónusy se šrouby do vybrání na přístroji. 7. Utáhněte svěrací šrouby. 8. Nasaďte krycí destičky ze spojovací sady na svěrací kónusy.

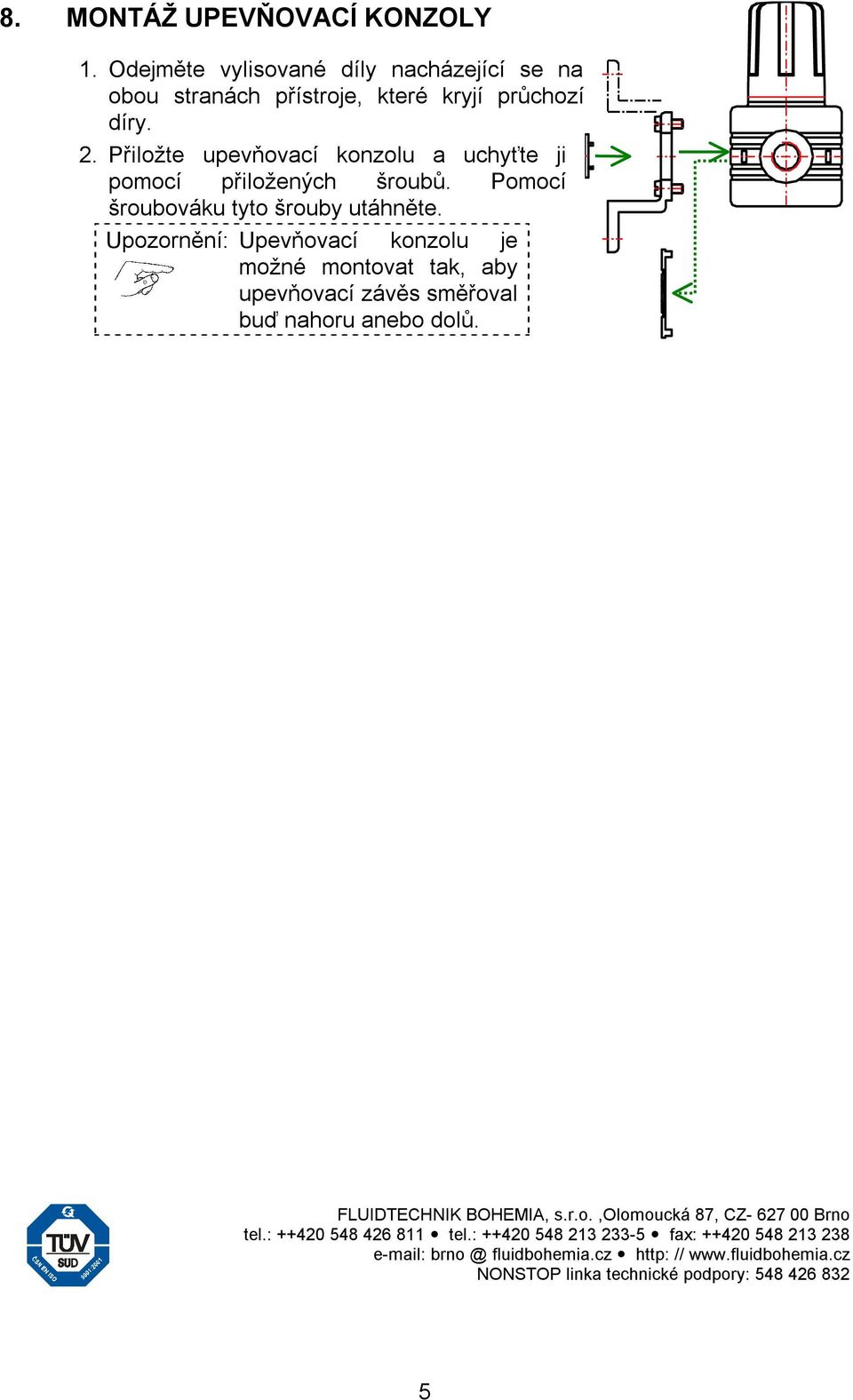

5 8. MONTÁŽ UPEVŇOVACÍ KONZOLY. Odejměte vylisované díly nacházející se na obou stranách přístroje, které kryjí průchozí díry.. Přiložte upevňovací konzolu a uchyťte ji pomocí přiložených šroubů. Pomocí šroubováku tyto šrouby utáhněte. Upozornění: Upevňovací konzolu je možné montovat tak, aby upevňovací závěs směřoval buď nahoru anebo dolů. FLUIDTECHNIK BOHEMIA, s.r.o.,olomoucká 87, CZ Brno tel.: tel.: fax: fluidbohemia.cz http: // NONSTOP linka technické podpory:
