ProLite E430S ProLite E431S ProLite H431S

Transkript

1 17 ProLite E430S ProLite E431S ProLite H431S Stručný návod k instalaci Stručná príručka Gyors kezdési útmutató Инструкции по быстрой установке

2

3 ProLite E430S ProLite E431S ProLite H431S Stručný návod k instalaci Instalace stojanu: ProLite E430S / E431S Monitor byl navržen k použití ve stojanu. Před použitím proto nejprve nainstalujte stojan. Jiná možnost použití je přímá instalace na stěnu/pracovní plochu. UPOZORNĚNÍ Umístěte stojan na stabilní plochu. V případě pádu může monitor způsobit poranění osob nebo se může poškodit. Zabraňte prudkým nárazům do monitoru. Mohlo by dojít k jeho poškození. Před zahájením instalace odpojte monitor z el. sítě, zabráníte tak zasažení elektrickým proudem nebo poškození. Instalace stojanu CZ <Sestavení> Připevněte podstavec podle obrázku. <Rozebrání> Stlačte tlačítko uzamčení a odpojte podstavec. Zámek úprav výšky: ProLite H431S Dříve než budete monitor sestavovat: ujistěte se, že je monitor umístěn na stabilním povrchu, lehce zatlačte stojan monitoru směrem nahoru (viz šipka), pomalu a jemně odstraňte zámek úprav výšky. Poznámka Horní část stojanu je nasazená na pružinu uvnitř spodní části stojanu a může se proto rychle vysunout, jakmile se odstraní zámek úprav výšky. zámek úprav výšky 3

4 Ovládací prvky a konektory 1 TLAČÍTKO NAPÁJENÍ/INDIKÁTOR STAVU ( ) ZELENÁ: NORMÁLNÍ PROVOZ (ProLite E430S / E431S / H431S) MODRÁ: NORMÁLNÍ PROVOZ (ProLite E430S-B / E430S-S / E431S-B / E431S-S / H431S-B) ORANŽOVÁ: SPRÁVA NAPÁJENÍ 2 TLAČÍTKO VOLBY VSTUPU/AUTOM. OVLÁDÁNÍ (INPUT/AUTO) (ProLite E431S; ProLite H431S) TLAČÍTKO AUTOMATICKÉHO OVLÁDÁNÍ (AUTO) (ProLite E430S) 3 TLAČÍTKO ODCHODU Z NABÍDKY/HLASITOST (EXIT / ) 4 TLAČÍTKO + / JAS (+ / ) 5 TLAČÍTKO / KONTRAST ( / ) 6 TLAČÍTKO MENU (MENU) 7 KONEKTOR SLUCHÁTEK 8 REPRODUKTORY 9 KONEKTOR NAPÁJENÍ (AC IN) bk VSTUP AUDIO (LINE IN) bl KONEKTOR DVI-D-24PIN (DVI) (Dostupné pouze pro ProLite E431S/H431S) bm KONEKTOR D-SUB MINI 15PIN (D-SUB) bn OTVOR BEZPEČNOSTNÍHO ZÁMKU Přední strana Zadní strana Poznámka: K monitoru můžete připojit bezpečnostní zámek Kensington a lanko a znemožnit tak přenesení monitoru bez vašeho vědomí. Připojení monitoru 1. Vypněte počítač i monitor. 2. Připojte počítač k monitoru signálním kabelem. 3. Pokud používáte audiofunkce, připojte monitor ke zvukovému zařízení audiokabelem. 4. Připojte napájecí kabel k zásuvce AC IN na monitoru. 5. Připojte napájecí kabel ke zdroji napájení. Poznámka: Signální kabely používané k připojení počítače a monitoru se mohou lišit podle typu počítače. Nesprávné připojení může způsobit vážné poškození monitoru i počítače. Kabel dodaný s monitorem je standardní kabel D-Sub s 15pinovým konektorem. Jestliže je zapotřebí speciální kabel, kontaktujte místního prodejce nebo oblastní kancelář společnosti Iiyama. V případě, že používáte počítače Macintosh, vyžádejte si u místního prodejce nebo v oblastní kanceláři Iiyama vhodný adaptér. Nezapomeňte dotáhnout šroubky na obou koncích signálního kabelu. Důležitá poznámka: Nastavení správného rozlišení Obraz s rozlišením nižším než pixelů se zobrazí s mírně sníženou kvalitou, protože bude automaticky interpolací rozšířen na celou plochu obrazovky. Doporučujeme proto používat rozlišení 1280 x

5 ProLite E430S ProLite E431S ProLite H431S Stručná príručka Inštalácia podstavca: ProLite E430S / E431S Monitor je navrhnutý na umiestnenie na podstavci. Ak monitor neinštalujete na stenu ani na stôl napevno, používajte vždy podstavec. UPOZORNĚNÍ Podstavec inštalujte na stabilnú podložku. Monitor by mohol pri páde spôsobiť úraz alebo by sa mohol poškodiť. Netlačte na monitor príliš veľkou silou. Monitor by sa mohol poškodiť. Odpojením monitora pred inštaláciou zabránite úrazu elektrickým prúdom a poškodeniu monitora. Inštalácia podstavca SK <Montáž> Podľa obrázka pripevnite podstavec. <Demontáž> Stlačte tlačidlo uzamykania a odoberte podstavec. Zámok nastavenia výšky: ProLite H431S Pred samotnou inštaláciou monitora by ste mali vykonať nasledovné: uistiť sa, že je monitor umiestnený na stabilnej podložke, jemne vyklopiť stojan monitora nahor (podľa šípky), pomaly a opatrne odobrať zámok nastavenia výšky. Poznámka Horná časť stojana je pripevnená k pružine v jeho spodnej časti a pri neopatrnom zachádzaní so zámkom nastavenia výšky by mohla vyskočiť zo svojej polohy. zámok nastavenia výšky 5

6 Ovládanie a konektory 1 TLAČIDLO NAPÁJANIA/INDIKÁTOR STAVU ( ) 6 ZELENÁ: BEŽNÁ PREVÁDZKA (ProLite E430S / E431S / H431S) MODRÁ: BEŽNÁ PREVÁDZKA (ProLite E430S-B / E430S-S / E431S-B / E431S-S / H431S-B) ORANŽOVÁ: SPRÁVA NAPÁJANIA 2 TLAČIDLO VÝBERU VSTUPU/AUTOM. OVLÁDANIA (INPUT/AUTO) (ProLite E431S; ProLite H431S) TLAČIDLO AUTOMATICKÉHO OVLÁDANIA (AUTO) (ProLite E430S) 3 TLAČIDLO ODCHODU Z MENU/HLASITOSŤ (EXIT / ) 4 TLAČIDLO + / JAS (+ / ) 5 TLAČIDLO / KONTRAST ( / ) 6 TLAČIDLO MENU (MENU) 7 KONEKTOR NA SLÚCHADLÁ 8 REPRODUKTORY 9 KONEKTOR NAPÁJANIA (AC IN) bk AUDIOVSTUP (LINE IN) bl 24-PINOVÝ KONEKTOR DVI-D (DVI) (Dostupné len pre ProLite E431S/H431S) bm 15-PINOVÝ KONEKTOR D-SUB MINI (D-SUB) bn OTVOR NA BEZPEČNOSTNÝ ZÁMOK Poznámka: Pripevnením monitora pomocou bezpečnostného zámku a kábla Kensington zabránite nedovolenému premiestneniu monitora. Pripojenie monitora Predná strana Zadná strana 1. Skontrolujte, či je počítač aj monitor vypnutý. 2. Pripojte počítač k monitoru pomocou dátového kábla. 3. Ak chcete používať zvukové funkcie, pripojte monitor k zvukovému zariadeniu pomocou audiokábla. 4. Pripojte napájací kábel ku konektoru napájania (AC IN) monitora. 5. Pripojte druhý koniec napájacieho kábla k elektrickej sieti. Poznámka: Konkrétne dátové káble použité na pripojenie monitora k počítaču sa môžu líšiť v závislosti od typu počítača. Nesprávne pripojenie môže spôsobiť vážne poškodenie monitora a počítača. Kábel dodávaný s monitorom je určený pre štandardný 15-pinový konektor D-Sub. Ak sa vyžaduje špeciálny kábel, obráťte sa na predajcu spoločnosti iiyama alebo miestne zastúpenie spoločnosti iiyama. Ak chcete pripojiť počítač Macintosh, obráťte sa so žiadosťou o vhodný adaptér na miestneho predajcu spoločnosti iiyama alebo miestne zastúpenie spoločnosti iiyama. Skontrolujte, či sú upevňovacie skrutky na obidvoch koncoch dátového kábla pevne dotiahnuté. Dôležitá poznámka: Nastavenie správneho rozlíšenia Ak chcete nastaviť správne rozlíšenie (obvykle ), vyberte z menu voľbu automatického nastavenia obrazovky. Obraz s rozlíšením nižším ako pixelov sa zobrazí v mierne zníženej kvalite, pretože bude automaticky prispôsobený (pomocou interpolácie) na celú plochu obrazovky. Odporúčame preto používať monitor v bežnom režime s rozlíšením pixelov.

7 ProLite E430S ProLite E431S ProLite H431S Gyors kezdési útmutató Felszerelés az állványra: ProLite E430S / E431S A monitor olyan kialakítású, amely szükségessé teszi az állványra szerelését, ezért az üzembe vétele előtt szerelje fel az állványra, hacsak nem falra vagy asztalra kívánja szerelni. FIGYELEM Stabil felületen szerelje fel az állványt. A monitor sérüléseket és károkat okozhat, ha leesik, vagy ha leejti. Ne fejtsen ki nagyobb erőt a monitorra. Az ilyen erők károsíthatják a monitort. Szerelés előtt csatlakoztassa le a hálózatról a monitort az elektromos áramütés vagy egyéb károk elkerülése érdekében. Az állvány felszerelése HU <Összeszerelés> Üzemelje be a bázist az ábra szerint. <Szétszerelés> Nyomja meg a reteszgombot és távolítsa el a bázist. Magasságállító retesz: ProLite H431S A monitor beüzemelése előtt tegye a következőket: győződjön meg róla, hogy a monitor stabil felületen helyezkedik el, nyomja a monitorállványt finoman felfelé (ellenőrizze a nyilat), lassan és finoman távolítsa el a magasságállító reteszt. Megjegyzés Az állvány felső része az alsó részben található rugón helyezkedik el, ezért gyorsan kicsúszhat a magasságállító retesz eltávolítása után. magasságállító retesz 7

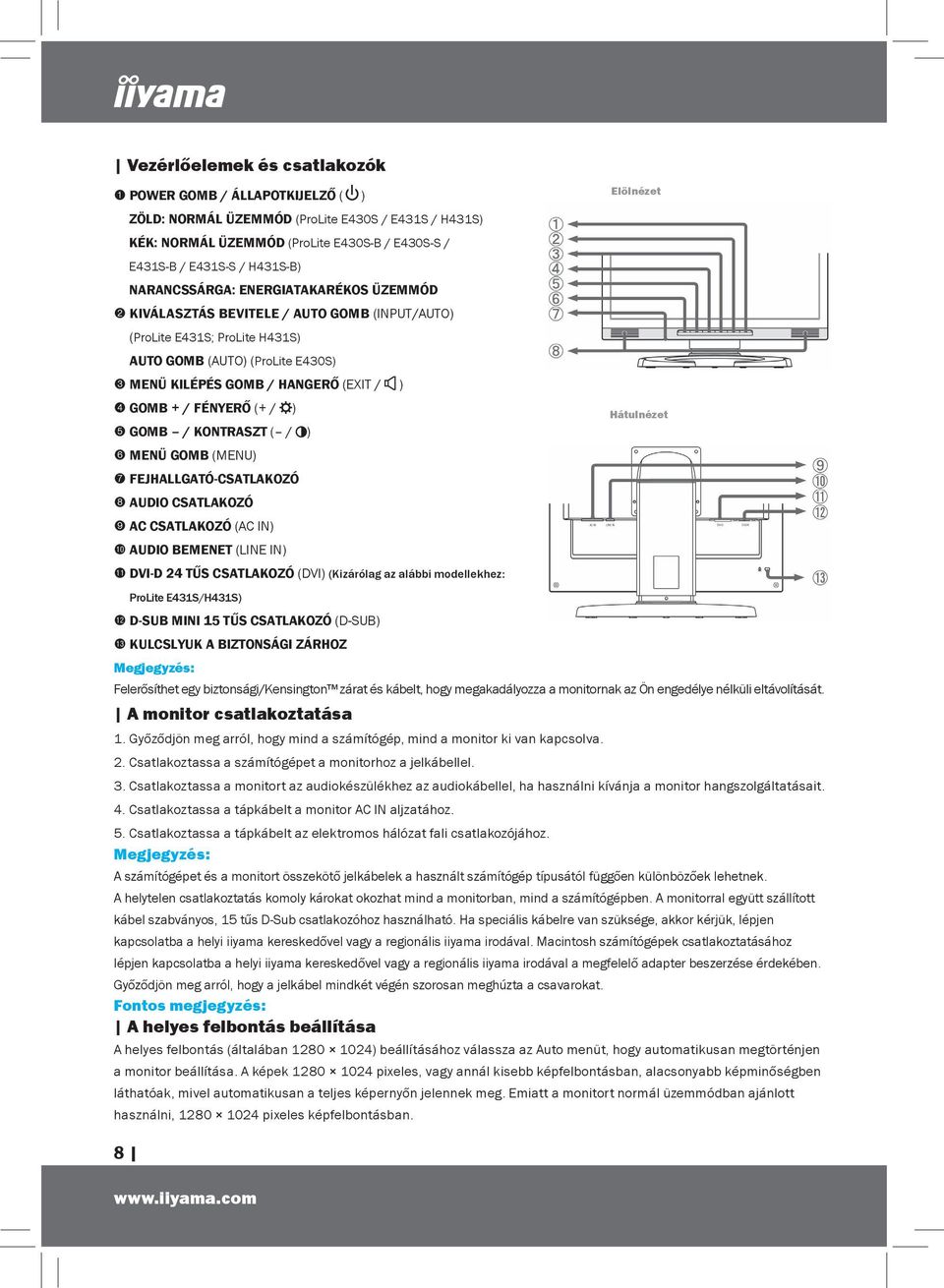

8 Vezérlőelemek és csatlakozók 1 POWER GOMB / ÁLLAPOTKIJELZŐ ( ) Elölnézet 8 ZÖLD: NORMÁL ÜZEMMÓD (ProLite E430S / E431S / H431S) KÉK: NORMÁL ÜZEMMÓD (ProLite E430S-B / E430S-S / E431S-B / E431S-S / H431S-B) NARANCSSÁRGA: ENERGIATAKARÉKOS ÜZEMMÓD 2 KIVÁLASZTÁS BEVITELE / AUTO GOMB (INPUT/AUTO) (ProLite E431S; ProLite H431S) AUTO GOMB (AUTO) (ProLite E430S) 3 MENÜ KILÉPÉS GOMB / HANGERŐ (EXIT / ) 4 GOMB + / FÉNYERŐ (+ / ) 5 GOMB / KONTRASZT ( / ) 6 MENÜ GOMB (MENU) 7 FEJHALLGATÓ-CSATLAKOZÓ 8 AUDIO CSATLAKOZÓ 9 AC CSATLAKOZÓ (AC IN) bk AUDIO BEMENET (LINE IN) bl DVI-D 24 TŰS CSATLAKOZÓ (DVI) (Kizárólag az alábbi modellekhez: ProLite E431S/H431S) bm D-SUB MINI 15 TŰS CSATLAKOZÓ (D-SUB) bn KULCSLYUK A BIZTONSÁGI ZÁRHOZ Megjegyzés: Felerősíthet egy biztonsági/kensington zárat és kábelt, hogy megakadályozza a monitornak az Ön engedélye nélküli eltávolítását. A monitor csatlakoztatása 1. Győződjön meg arról, hogy mind a számítógép, mind a monitor ki van kapcsolva. 2. Csatlakoztassa a számítógépet a monitorhoz a jelkábellel. 3. Csatlakoztassa a monitort az audiokészülékhez az audiokábellel, ha használni kívánja a monitor hangszolgáltatásait. 4. Csatlakoztassa a tápkábelt a monitor AC IN aljzatához. 5. Csatlakoztassa a tápkábelt az elektromos hálózat fali csatlakozójához. Megjegyzés: A számítógépet és a monitort összekötő jelkábelek a használt számítógép típusától függően különbözőek lehetnek. A helytelen csatlakoztatás komoly károkat okozhat mind a monitorban, mind a számítógépben. A monitorral együtt szállított kábel szabványos, 15 tűs D-Sub csatlakozóhoz használható. Ha speciális kábelre van szüksége, akkor kérjük, lépjen kapcsolatba a helyi iiyama kereskedővel vagy a regionális iiyama irodával. Macintosh számítógépek csatlakoztatásához lépjen kapcsolatba a helyi iiyama kereskedővel vagy a regionális iiyama irodával a megfelelő adapter beszerzése érdekében. Győződjön meg arról, hogy a jelkábel mindkét végén szorosan meghúzta a csavarokat. Fontos megjegyzés: A helyes felbontás beállítása A helyes felbontás (általában ) beállításához válassza az Auto menüt, hogy automatikusan megtörténjen a monitor beállítása. A képek pixeles, vagy annál kisebb képfelbontásban, alacsonyabb képminőségben láthatóak, mivel automatikusan a teljes képernyőn jelennek meg. Emiatt a monitort normál üzemmódban ajánlott használni, pixeles képfelbontásban. Hátulnézet

9 ProLite E430S ProLite E431S ProLite H431S Инструкции по быстрой установке Установка подставки: ProLite E430S / E431S Этот монитор предназначен для использования с установленной подставкой. Пожалуйста, установите подставку до начала эксплуатации (если монитор не устанавливается на стене или на столе). ПРЕДУПРЕЖДЕНИЕ Устанавливайте подставку на устойчивой поверхности. Падение монитора может привести к его повреждению или стать причиной травмы. Не прилагайте больших усилий к монитору. Это может привести к его повреждению. Во избежания поражения электрическим током или повреждения оборудования отсоедините монитор от сетевой розетки до начала установки. Установка подставки RU <Установка> Установите основание, как показано на иллюстрации. <Демонтаж> Нажмите кнопку блокировки и снимите основание. Блокировка регулировки высоты: ProLite H431S Прежде чем устанавливать монитор, необходимо: убедиться, что монитор установлен на устойчивой поверхности, осторожно продвинуть подставку монитора вверх (смотрите стрелку), медленно и осторожно снять блокировку регулировки высоты. Примечание Верхняя часть подставки установлена на пружине, находящейся внутри нижней части подставки, и после съема блокировки регулировки высоты она может неожиданно выскочить. Блокировка регулировки высоты 9

10 Органы управления и разъемы 1 ИНДИКАТОР ВЫКЛЮЧАТЕЛЯ ПИТАНИЯ/СОСТОЯНИЯ ( ) ЗЕЛЕНЫЙ: ОБЫЧНАЯ РАБОТА (ProLite E430S / E431S / H431S) ГОЛУБОЙ: ОБЫЧНАЯ РАБОТА (ProLite E430S-B / E430S-S / E431S-B / E431S-S / H431S-B) ОРАНЖЕВЫЙ: УПРАВЛЕНИЕ ПИТАНИЕМ 2 КНОПКА ВЫБОРА ВХОДНОГО СИГНАЛА/АВТО (INPUT/AUTO) (ProLite E431S; ProLite H431S) КНОПКА АВТО (AUTO) (ProLite E430S) 3 КНОПКА ВЫХОДА ИЗ МЕНЮ / ГРОМКОСТЬ (EXIT / ) 4 КНОПКА + / ЯРКОСТЬ (+ / ) 5 КНОПКА / КОНТРАСТНОСТЬ ( / ) 6 МЕНЮ (MENU) 7 РАЗЪЕМ НАУШНИКОВ 8 ДИНАМИКИ 9 РАЗЪЕМ ПЕРЕМЕННОГО ТОКА (AC IN) bk АУДИОВХОД (LINE IN) bl 24-ШТЫРЬЕВОЙ РАЗЪЕМ DVI-D (DVI) (Tолько для ProLite E431S/H431S) bm 15--ШТЫРЕВОЙ РАЗЪЕМ D-SUB (D-SUB) bn ОТВЕРСТИЯ ЗАМКА БЕЗОПАСНОСТИ Примечание: Во избежание переноса монитора без вашего разрешения можно прикрепить замок и шнур безопасности/kensington. Подключение монитора 1. Убедитесь в том, что и компьютер, и монитор выключены. 2. Подключите компьютер к монитору с помощью сигнального кабеля. 3. Если предполагается использовать аудио-функции, подключите монитор к аудио-оборудованию с помощью аудио-кабеля. 4. Подсоедините сетевой шнур к разъему AC IN на мониторе. 5. Подсоедините сетевой шнур к сетевой розетке переменного тока. Примечание: Сигнальные кабели, используемые для подключения монитора к компьютеру, могут различаться в зависимости от типа компьютера. Неправильное подключение может привести к серьезному повреждению и монитора, и компьютера. Кабель, поставляемый с монитором, предназначен для стандартного 15-штыревого разъема D-Sub. Если требуется специальный кабель, обратитесь к местному дилеру iiyama или в ближайший офис iiyama. Для подключения к компьютерам Macintosh обратитесь к местному дилеру iiyama или в ближайший офис iiyama для получения подходящего переходника. Убедитесь в том, что винты крепления разъемов надежно затянуты на обоих концах сигнального кабеля. Важное замечание: Установка правильного разрешения Чтобы установить правильное разрешение (обычно ), выберите автоматическое меню для автоматической настройки дисплея. Изображения, разрешение которых меньше пикселей, отображаются с незначительно пониженным качеством, поскольку они автоматически подстраиваются (интерполируются) по размеру всего монитора. Поэтому рекомендуется использовать монитор в обычном режиме с разрешением пикселей. 10 Передняя сторона Задняя сторона
