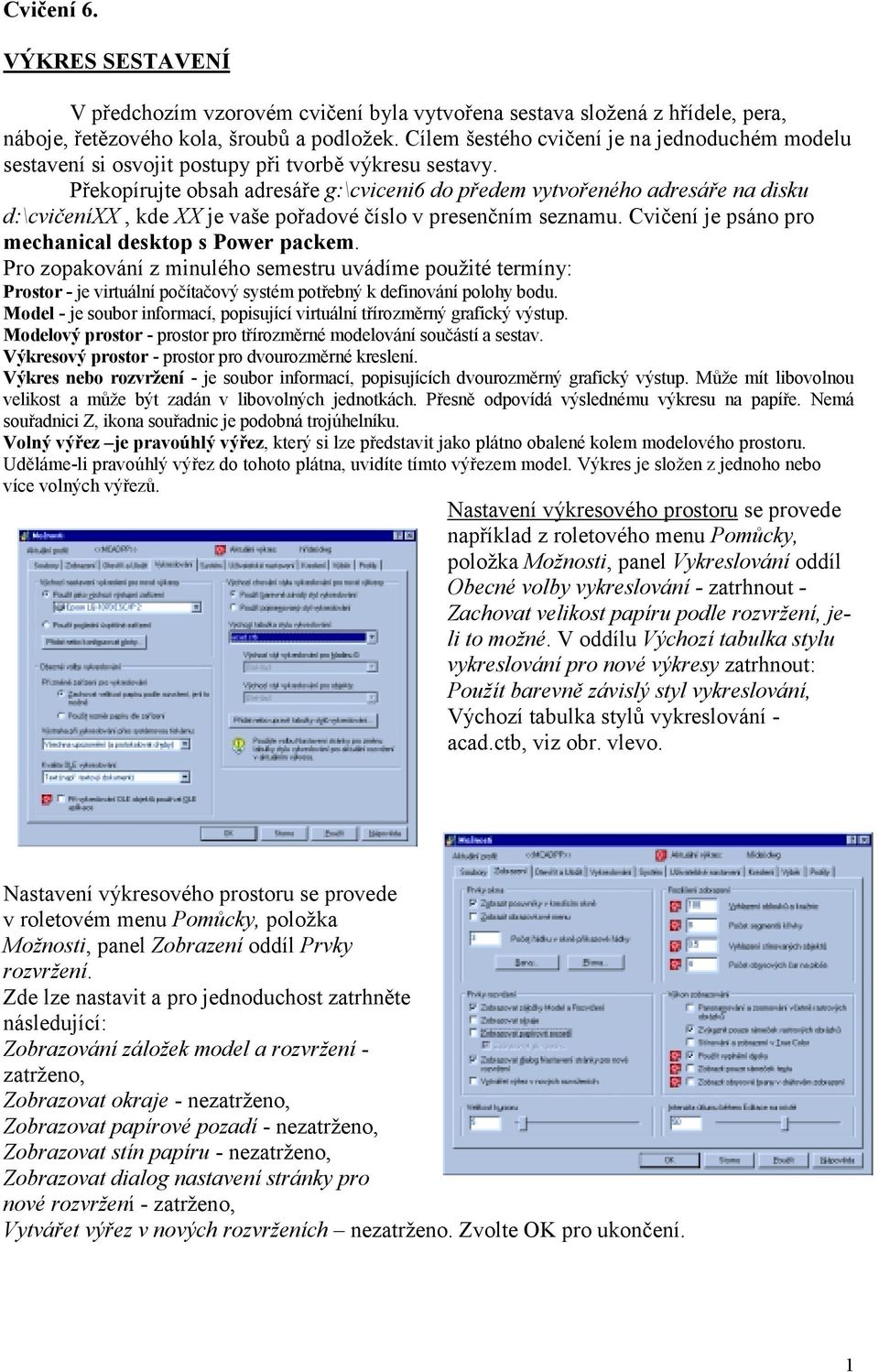

1 Cvičení 6. VÝKRES SESTAVENÍ V předchozím vzorovém cvičení byla vytvořena sestava složená z hřídele, pera, náboje, řetězového kola, šroubů a podložek. Cílem šestého cvičení je na jednoduchém modelu sestavení si osvojit postupy při tvorbě výkresu sestavy. Překopírujte obsah adresáře g:\cviceni6 do předem vytvořeného adresáře na disku d:\cvičeníxx, kde XX je vaše pořadové číslo v presenčním seznamu. Cvičení je psáno pro mechanical desktop s Power packem. Pro zopakování z minulého semestru uvádíme použité termíny: Prostor - je virtuální počítačový systém potřebný k definování polohy bodu. Model - je soubor informací, popisující virtuální třírozměrný grafický výstup. Modelový prostor - prostor pro třírozměrné modelování součástí a sestav. Výkresový prostor - prostor pro dvourozměrné kreslení. Výkres nebo rozvržení - je soubor informací, popisujících dvourozměrný grafický výstup. Může mít libovolnou velikost a může být zadán v libovolných jednotkách. Přesně odpovídá výslednému výkresu na papíře. Nemá souřadnici Z, ikona souřadnic je podobná trojúhelníku. Volný výřez je pravoúhlý výřez, který si lze představit jako plátno obalené kolem modelového prostoru. Uděláme-li pravoúhlý výřez do tohoto plátna, uvidíte tímto výřezem model. Výkres je složen z jednoho nebo více volných výřezů. Nastavení výkresového prostoru se provede například z roletového menu Pomůcky, položka Možnosti, panel Vykreslování oddíl Obecné volby vykreslování - zatrhnout - Zachovat velikost papíru podle rozvržení, jeli to možné. V oddílu Výchozí tabulka stylu vykreslování pro nové výkresy zatrhnout: Použít barevně závislý styl vykreslování, Výchozí tabulka stylů vykreslování - acad.ctb, viz obr. vlevo. Nastavení výkresového prostoru se provede v roletovém menu Pomůcky, položka Možnosti, panel Zobrazení oddíl Prvky rozvržení. Zde lze nastavit a pro jednoduchost zatrhněte následující: Zobrazování záložek model a rozvržení - zatrženo, Zobrazovat okraje - nezatrženo, Zobrazovat papírové pozadí - nezatrženo, Zobrazovat stín papíru - nezatrženo, Zobrazovat dialog nastavení stránky pro nové rozvržení - zatrženo, Vytvářet výřez v nových rozvrženích nezatrženo. Zvolte OK pro ukončení. 1

2 Záložky Ve spodní části výkresu jsou záložky. Záložka označená Model přepíná do modelového prostoru. Nelze ji vymazat, přejmenovat, přesunout ani zkopírovat. Záložka Rozvržení1 představuje tiskovou konfiguraci různě uspořádaných volných výřezů s různým technickým popisem kompletujícím výkres. Lze vytvořit několik záložek rozvržení s různým nastavením. Velikost formátu rozvržení závisí na nastavení tisku. Stiskem pravého tlačítka myši na záložce Rozvržení1 dostanete menu s volbou příkazu. Zvolíte příkaz Nastavení stránky a objeví se následující menu, kde by v panelu vykreslovací zařízení pro naši úlohu mělo být nastaveno: Konfigurace plotru žádná, v Tabulce stylů acad.ctb což znamená color table, neboli barvou řízené vykreslování. V závislosti na nastavení nemusí být možná volba ctb, ale stb, což znamená style table, neboli styly ovládané vykreslování. V takovém případě nastavte acad.stb. V panelu Nastavení rozvržení zvolte velikost papíru ISO A3 (420 x 297 mm), pod tím potisknutelná plocha zatrhněte mm, vedle zatrhněte na výšku, pod to měřítko 1:1. Nastavení ostatních hodnot zkontrolovat dle výše uvedených obrázků. Nastavení ukončete volbou OK. Rozvržení 1 je prázdné. Pokud není, je možné toto všechno smazat a vložit jiný rámeček, nejlépe A3 a rohové razítko z adresáře g:\apl\dwgs_win nebo \hawk\c\apl\dwgs_win jako bloky. Vyplňte rohové razítko a uložte výkres. Pro vytvoření výkresu použijte příkazy z roletových menu s názvem Výkres a Poznámka. V menu výkres je příkaz Možnosti výkresu, kde se nastavují parametry výkresu. Menu je zobrazeno v následném obrázku vpravo. Nastavení vzhledu Poznámka je na vedlejším obrázku. 2

3 Hlavní body nastavení výkresu: Potlačit hranice výřezu, nastavit šrafy rozteč a úhel, nezatrhnout zobrazit šrafy v ISO pohledech, použít barvu součásti pro nezatrhávat nic. Zatrhnout Evropské promítání. Hlavní body nastavení poznámky: Zobrazení parametrických kót Aktivní součást - zatrhnout, Scény, skupiny, vybrané součásti zatrhnout, Řezy zatrhnout, Skrýt parametrické kóty s nulovou délkou zatrhnout, Automatické uspořádání kót zatrhnout, Pro externí součásti jako referenční kóty nezatrhávat. Normy kreslení: Nastavení všech norem na ISO, tloušťka závitu alespoň na 0.5. V panelu osy zatrhnout Parametrická změna velikosti čar. Středová značka nastavuje velikost křížku ve středu oblouku nebo kružnice, nastavte na 3. Mezera mezi středovou značkou nastavte na 1. Přesah os přes kružnici na 2 mm. Automatické osy zatrhnout kreslení os v dírách, kruhových hranách. Použít na typ pohledu, zatrhnout vše kromě ISO pohledu. 3

4 V dalším kroku provedeme nastavení rozpisky materiálu, (kusovníku) a pozic. Nastaveni se provede dle následujících panelů. V roletovém menu pomůcky je řádek označený Možnosti mechanical. Po zvolení tohoto příkazu dostaneme menu na levém obrázku. Položky tohoto menu nastavte dle obrázku. Vpravo je pak menu po stisku položky Normy symbolů /rozpisek, se objeví menu se seznamem norem a po výběru CSN dostaneme menu na obr. vpravo: V něm zvolte měřítko 1, barva černá, výška textu 3.5, barva textu bílá, vlevo dole Upravit dostaneme Podpora rozpisky a pozicování a dostanete následující menu: Pod sloupcem sloupec a popis jsou standardně nadefinované proměnné, nelze je měnit. Zbývající sloupec je měnitelný, avšak šířku není potřeba měnit. Zvolte vlevo dole Upravit, vyberte Pozice a nastavte ji dle následujícího obrázku na výška textu 7, barva zelená, zobrazované sloupce vpravo Pozice. Potom zvolte Použít, OK, Upravit a Rozpiska: a opravte menu dle následujícího:vložit záhlaví, mezera záhlaví 1, barva textu černá, výška textu 3.5, titulek - ano, bod připojení dolní pravý, barva rámečku zelená, mezera mezi řádky 2, řádkování jednoduché, zobrazované sloupce vlevo Název. Potom volte OK, OK, OK, OK, OK až bude příkaz ukončen. 4

5 Dále ještě nastavíme šrafovací vzor pro jednotlivé komponenty sestavy a určíme zda-li bude komponenta v řezu. Nastavení způsobu šrafování jednotlivých komponent sestavy v řezu se provádí příkazem _ampatterndef, který se najde po přepnutí do sestavy v menu sestava, položka sestava a potom šrafovací vzor. Zde nastavte rozdílné šrafování pro všechny komponenty sestavy, viz. obrázek vlevo. Dále vytvořme novou scénu příkazem _mnu_new_scene, nebo příkazem v roletovém menu Sestava, Scéna, Nová scéna. Zadejte název nové scény v aktivní sestavě (SESTAVA) <SCENE1>: Zadejte celkový faktor rozpadu <0>: Aktivovat novou scénu? [Ano/Ne] <Ano>: Po výpočtu scény, v prohlížeči desktopu, na jednotlivých komponentech sestavy nastavte, zda-li bude vybraná komponenta říznuta při vytváření řezu sestavou. To se provede stiskem pravého tlačítka myši nad vybranou položkou v prohlížeči desktopu a zvolením posledního příkazu v menu s názvem Potlačení řezu. Tak například hřídel, pero a šrouby nebudou v řezu. Potom v prohlížeči desktopu bude sestava vypadat následovně, jako na obrázku vlevo. Tvorba nového pohledu Rozvržení1 je po úpravách ve výchozí poloze před tvorbou prvního nového pohledu vypadá následovně. Z roletového menu výkres zvolíte příkaz Nový pohled. Dostanete menu dle následujícího obrázku. Nastavte: typ pohledu na základní, Množinu dat na Scéna SCÉNE1, Rozvržení na Rozvržení1, Měřítko 1, Počítat skryté hrany zaškrtnuto, Zobrazit skryté hrany zaškrtnuto, Zobrazit tangenciální úsečky nezaškrtnuto, Odstranit totožné hrany zaškrtnuto. V menu řez nastavit žádný. Stisknout OK. Vyberte čelní rovinu řetězového kola a vyberte směr promítaní k Vám tak, aby se hřídel s perem natočil perem vlevo, tak jak je zobrazeno na následujícím obrázku. 5

6 Potom zvolte opět nový pohled, typ pohledu zvolte Orto. Nastavte: Orto pohled a řez na Plný, vyberte předchozí pohled jako rodičovský a ukažte vpravo od předchozího pohledu. Řez veďte Bodem, stiskněte b a enter.ukažte na libovolnou kruhovou hranu hřídele. Řez by měl být veden osou hřídele. Editace pohledu V roletovém menu výkres jsou položky pro editaci pohledu, posunutí a vymazání pohledu. Editací levého orto pohledu vypněte zobrazování neviditelných hran. Po té by měl být výkres takový jako na obrázku vlevo. výkresu jsou součástí roletového menu Výkres. Poznámka: Aktualizace rozvržení, pohledu, součásti, přepínání zobrazení parametrických kót, export pohledu do 2D souboru AutoCADu a výpis Menu Poznámka Roletové menu Poznámka slouží k doplnění a zkompletování výkresu. Vytvoření, editace, úprava, doplnění a vymazání kót, doplnění a editace značek drsnosti, svarů, geometrických tolerancí, poznámek, ale i os,.každou poznámku, kterou vytvoříte připojte k některé z entit pohledu. Později při posouvání pohledu se budou tyto poznámky posouvat s pohledem. Nezapomeňte připojovat poznámky!!! Dále v menu poznámka jsou příkazy pro tvorbu rozpisky a pozic, viz obr vpravo. Rozpiska a pozice mají společnou databázi. Změny v databázi prvků ze kterých je sestava složena se po ukončení editace automaticky zobrazují na výkrese. Editovat je možné přímo příkazem databáze rozpisky, nebo příkazem Editovat referenci součásti. Příkazem Reference součástí se vytváří blok (přeškrtnuté kolečko) s atributy nového dílu dokresleného ve výkrese a potřebného k zařazení do rozpisky. Každý díl v rozpisce musí mít tento atribut. Příkazem Editovat referenci součásti editujeme textový obsah atributů (doplňujeme materiál, polotovar, ). Příkazem Pozice vytváříme pozice dle výše uvedeného nastavení a to buď automaticky, nebo manuálně.- výběrem součástí. Při automatickém režimu dojde k opozicování všech dílů sestavy tolikrát, kolikrát se v sestavě vyskytují. Přebytečné pozice je nutné potom vymazat a příkazem protáhni srovnat. Příkaz Přečíslovat pozice umožňuje přečíslování pozic. Pozor, různé díly mohou mít stejné pozice. Seskupit pozice znamená, že k jedné vynášecí čáře bude přidáno několik pozic, např. šroub,podložka a matice. Příkaz Rozpiska vykreslí rozpisku na výkres dle databáze rozpisky. 6

7 Příkaz Databáze rozpisky slouží k vytvoření a editaci rozpisky materiálu. Položky je možné přepisovat, doplňovat, vkládat prázdné řádky, setřídit a tisknout Vzor databáze rozpisky pro výše sestavovaný výkres je na následujícím obrázku. Provedení výkresu Na následujícím obrázku je výsledný výkres sestavy, který by měl být výsledkem výše uvedeného postupu. Ve výkrese dbejte zejména na: Nastavení barev: zelená - obrysové čáry, černá nebo bílá - slabé čáry, hnědá šrafy a červená čísla pozic. Nastavte barvy hladin pro obrysové čáry am_vis na zelenou (obrysové čáry), neviditelné čáry am_hid na černou, event. referenční kóty am_refdim na černou a i další hladiny, které vzniknou později, příkazem hl z příkazové řádky zeditujte na černou. Pozor barvy tolerancí jsou napsány v textu. Vymažte staré a doplňte nové podélné osy. Zkuste posunout pohledy, všechny poznámky, osy a kóty se musí posouvat s pohledem. Doplňte databázi rozpisky. Vytvořte kusovník a pozice. 7

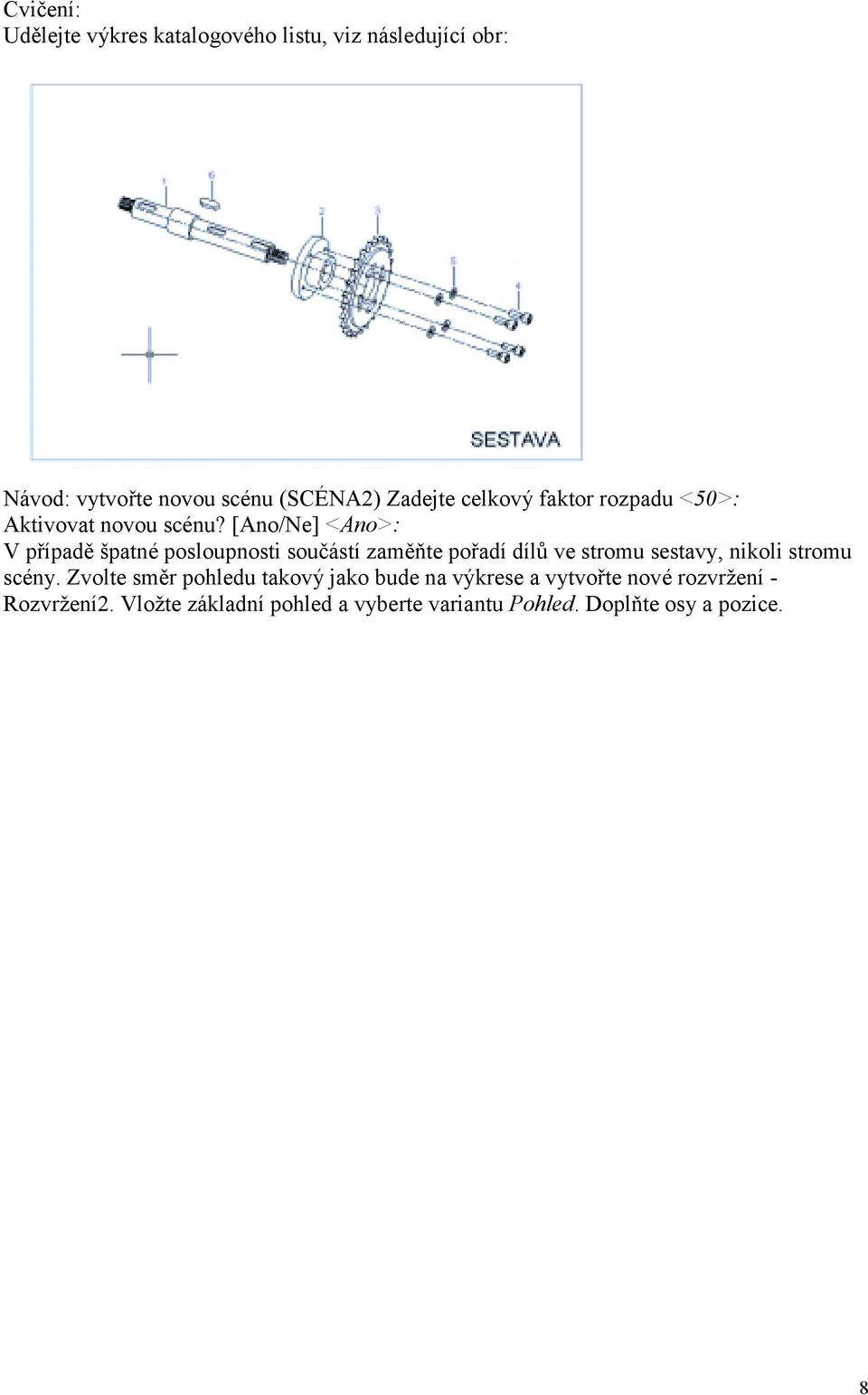

8 Cvičení: Udělejte výkres katalogového listu, viz následující obr: Návod: vytvořte novou scénu (SCÉNA2) Zadejte celkový faktor rozpadu <50>: Aktivovat novou scénu? [Ano/Ne] <Ano>: V případě špatné posloupnosti součástí zaměňte pořadí dílů ve stromu sestavy, nikoli stromu scény. Zvolte směr pohledu takový jako bude na výkrese a vytvořte nové rozvržení - Rozvržení2. Vložte základní pohled a vyberte variantu Pohled. Doplňte osy a pozice. 8
