1 Předběžný návrh řešení systému vytápění pomocí: tepelného čerpadla Vaillant geotherm VWS (provedení země/voda) Nabídka č Investor: Marcela Fryčová RD Lány, parc.č. 99/6 Tel.: Vyhotovil: Daniel Vlasák Vaillant Group Czech s.r.o. Chrášťany 88, Prahazápad dan.vlasak@vaillant.cz Tel.: , GSM:

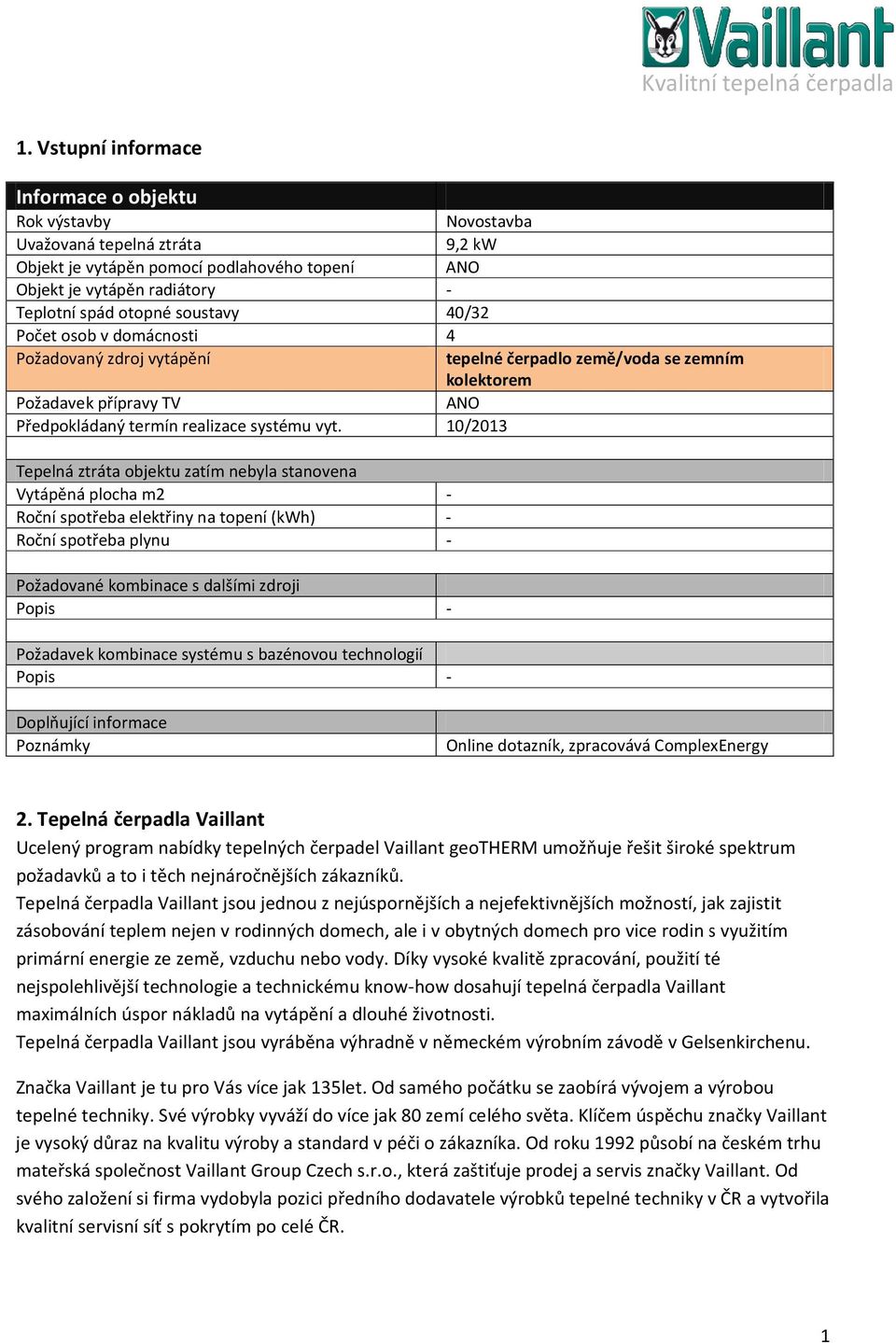

2 . Vstupní informace Informace o objektu Rok výstavby Uvažovaná tepelná ztráta Objekt je vytápěn pomocí podlahového topení Objekt je vytápěn radiátory Teplotní spád otopné soustavy Počet osob v domácnosti Požadovaný zdroj vytápění Požadavek přípravy TV Předpokládaný termín realizace systému vyt. 0/203 Tepelná ztráta objektu zatím nebyla stanovena Vytápěná plocha m2 Roční spotřeba elektřiny na topení (kwh) Roční spotřeba plynu Novostavba 9,2 kw ANO 40/32 4 tepelné čerpadlo země/voda se zemním kolektorem ANO Požadované kombinace s dalšími zdroji Popis Požadavek kombinace systému s bazénovou technologií Popis Doplňující informace Poznámky Online dotazník,, zpracovává ComplexEnergy 2. Tepelná čerpadla Vaillant Ucelený program nabídky tepelných čerpadel Vaillant geotherm umožňuje řešit široké spektrum požadavků a to i těch nejnáročnějších zákazníků. Tepelná čerpadla Vaillant jsou jednou z nejúspornějších a nejefektivnějších možností, jak zajistit zásobování teplem nejen v rodinných domech, ale i v obytných domech pro vice rodin s využitím primární energie ze země, vzduchu nebo vody. Díky vysoké kvalitě zpracování, použití té nejspolehlivější í technologie a technickému knowhow dosahují tepelná čerpadla Vaillant maximálních úspor nákladů na vytápění a dlouhé životnosti. Tepelná čerpadla Vaillant jsou vyráběna výhradně v německém výrobním závodě v Gelsenkirchenu. Značka Vaillant je tu pro Vás více jak 35let. Od samého počátku se zaobírá vývojem a výrobou tepelné techniky. Své výrobky vyváží do více jak 80 zemí celého světa. Klíčem úspěchu značky Vaillant je vysoký důraz na kvalitu výroby a standard v péči o zákazníka. Od roku 992 působí na českém trhu mateřská společnost Vaillant Group Czech s.r.o., která zaštiťuje prodej a servis značky Vaillant. Od svého založení si firma vydobyla pozici předního dodavatele výrobků tepelné techniky v ČR a vytvořila kvalitní servisní síť s pokrytím po celé ČR.

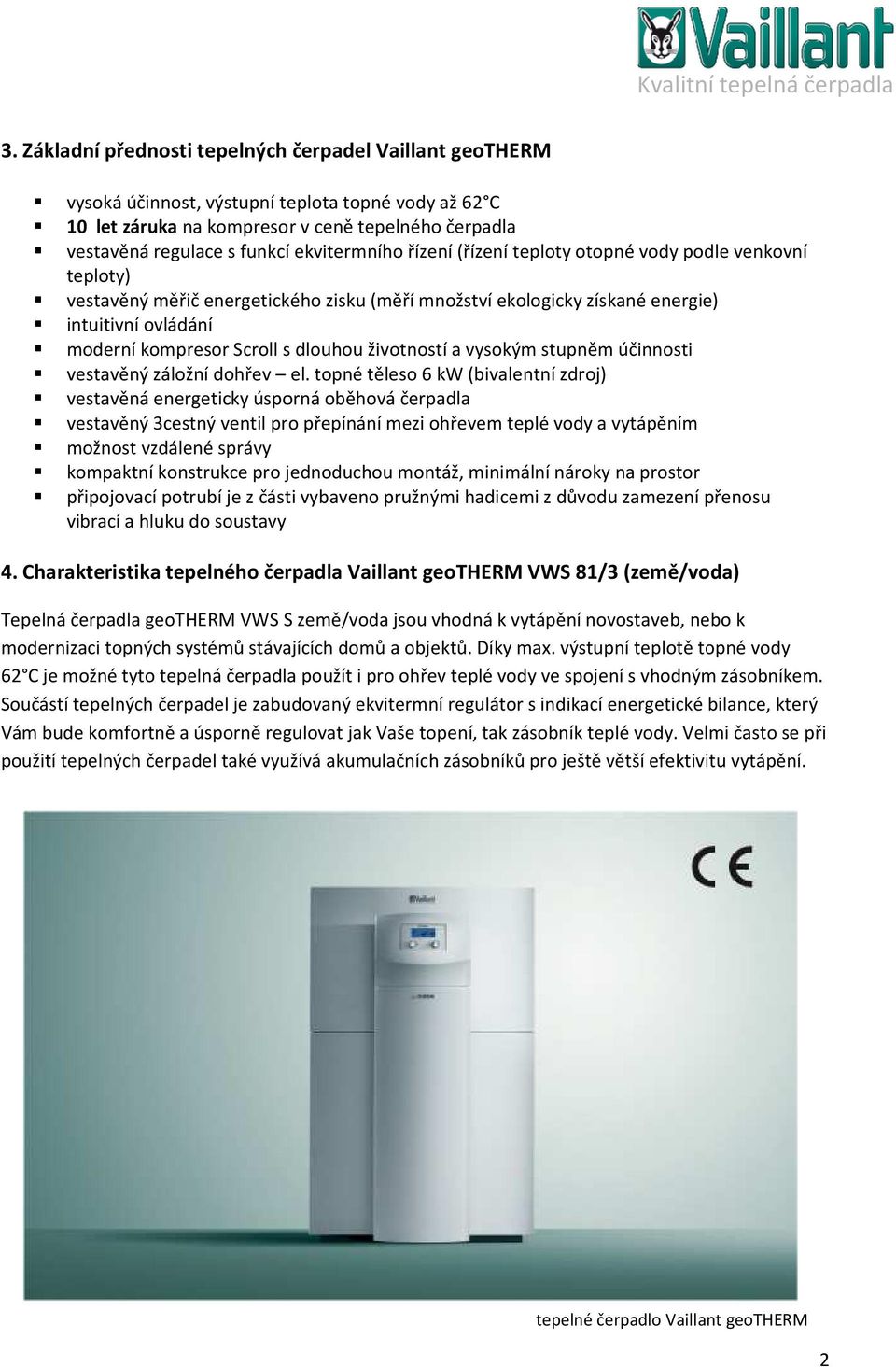

3 3. Základní přednosti tepelných čerpadel Vaillant geotherm vysoká účinnost, výstupní teplota topné vody až 62 C 0 let záruka na kompresor v ceně tepelného čerpadla vestavěná regulace s funkcí ekvitermního řízení (řízení teploty otopné vody podle venkovní teploty) vestavěný měřič energetického zisku (měří množství ekologicky získané energie) intuitivní ovládání moderní kompresor Scroll s dlouhou životností a vysokým stupněm účinnosti vestavěný záložní dohřev el. topné těleso 6 kw (bivalentní zdroj) vestavěná energeticky úsporná oběhová čerpadla vestavěný 3cestný ventil pro přepínání mezi ohřevem teplé vody a vytápěním možnost vzdálené správy kompaktní konstrukce pro jednoduchou montáž, minimální nároky na prostor připojovací potrubí je z části vybaveno pružnými hadicemi z důvodu zamezení přenosu vibrací a hluku do soustavy 4. Charakteristika tepelného čerpadla Vaillant geotherm VWS 8/3 (země/voda) Tepelná čerpadla geotherm VWS S země/voda jsou vhodná k vytápění novostaveb, nebo k modernizaci topných systémů stávajících domů a objektů. Díky max. výstupní teplotě topné vody 62 C je možné tyto tepelná čerpadla použít i pro ohřev teplé vody ve spojení s vhodným zásobníkem. Součástí tepelných čerpadel je zabudovaný ekvitermní regulátor s indikací energetické bilance, který Vám bude komfortně a úsporně regulovat jak Vaše topení, tak zásobník teplé vody. Velmi často se při použití tepelných čerpadel také využívá akumulačních zásobníků pro ještě větší efektivitu vytápění. tepelné čerpadlo Vaillant geotherm 2

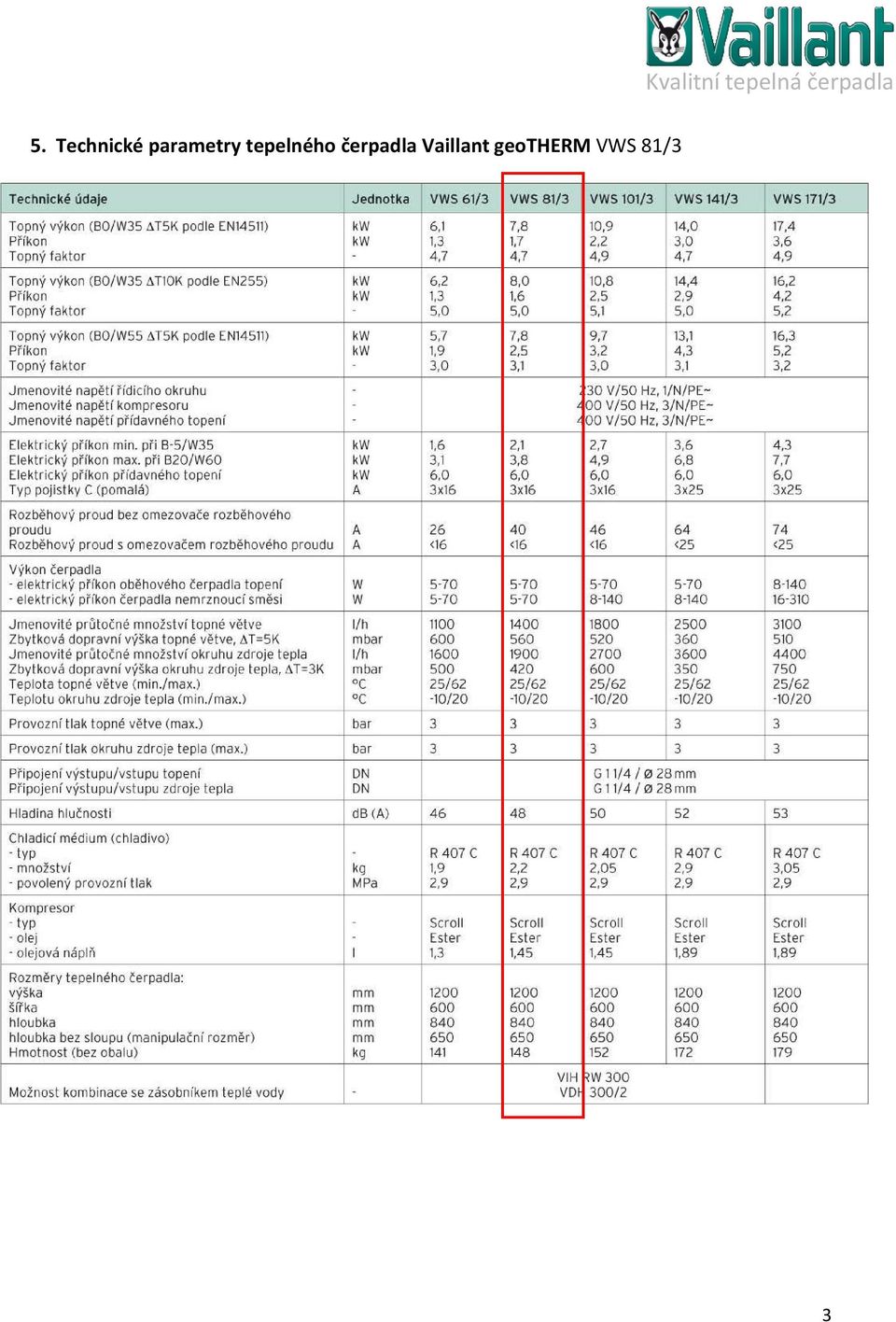

4 5. Technické parametry tepelného čerpadla Vaillant geotherm VWS 8/3 3

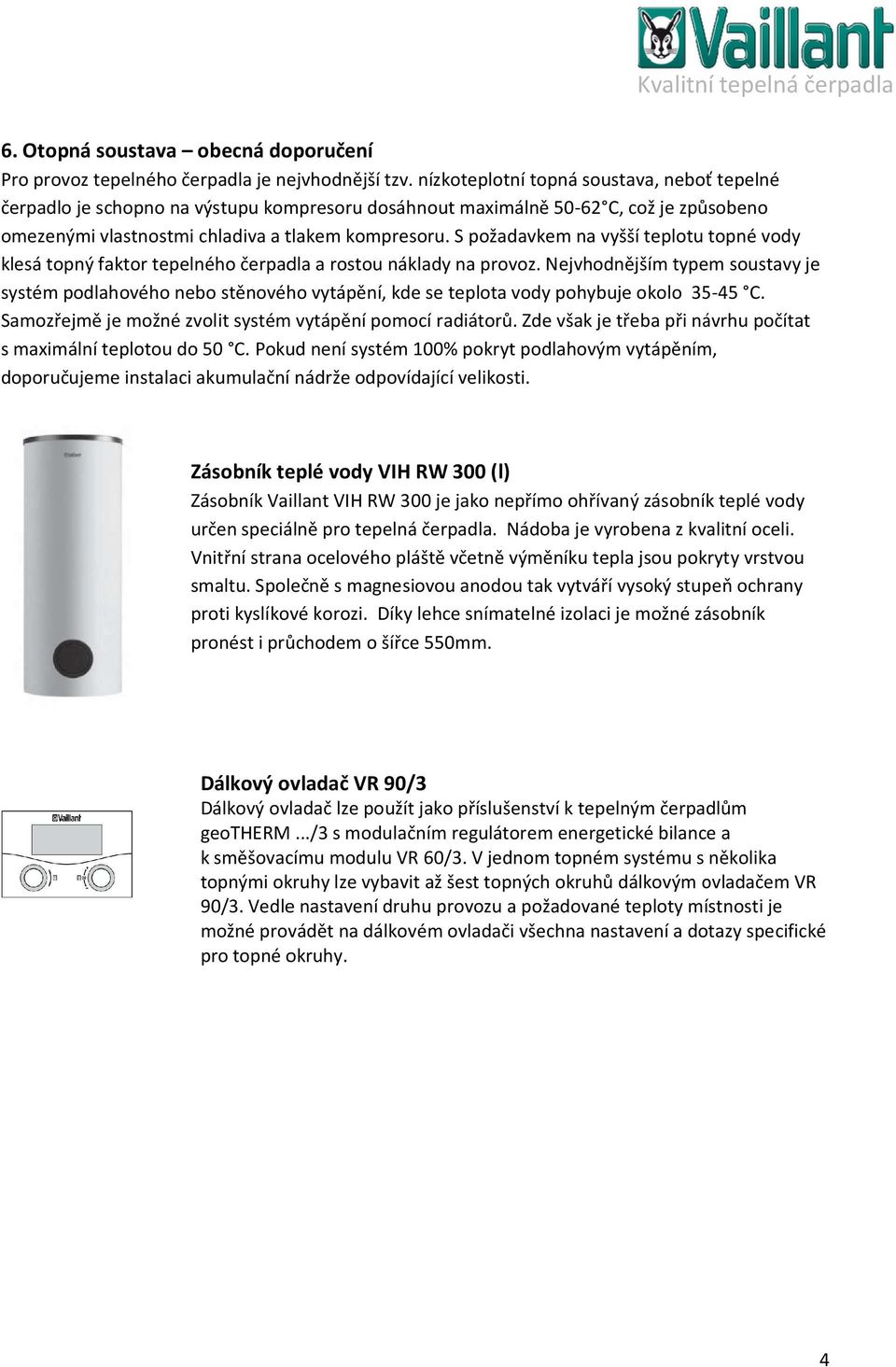

5 6. Otopná soustava obecná doporučení Pro provoz tepelného čerpadla je nejvhodnější tzv. nízkoteplotní topná soustava, neboť tepelné čerpadlo je schopno na výstupu kompresoru dosáhnout maximálně 5062 C, což je způsobeno omezenými vlastnostmi chladiva a tlakem kompresoru. S požadavkem na vyšší teplotu topné vody klesá topný faktor tepelného čerpadla a rostou náklady na provoz. Nejvhodnějším typem soustavy je systém podlahového nebo stěnového vytápění, kde se teplota vody pohybuje okolo 3545 C. Samozřejmě je možné zvolit systém vytápění pomocí radiátorů. Zde však je třeba při návrhu počítat s maximální teplotou do 50 C. Pokud není systém 00% pokryt podlahovým vytápěním, doporučujeme instalaci akumulační nádrže odpovídající velikosti. Zásobník teplé vody VIH RW 300 (l) Zásobník Vaillant VIH RW 300 je jako nepřímo ohřívaný zásobník teplé vody určen speciálně pro tepelná čerpadla. Nádoba je vyrobena z kvalitní oceli. Vnitřní strana ocelového pláště včetně výměníku tepla jsou pokryty vrstvou smaltu. Společně s magnesiovou anodou tak vytváří vysoký stupeň ochrany proti kyslíkové korozi. Díky lehce snímatelné izolaci je možné zásobník pronést i průchodem o šířce 550mm. Dálkový ovladač VR 90/3 Dálkový ovladač lze použít jako příslušenství k tepelným čerpadlům geotherm.../3 s modulačním regulátorem energetické bilance a k směšovacímu modulu VR 60/3. V jednom topném systému s několika topnými okruhy lze vybavit až šest topných okruhů dálkovým ovladačem VR 90/3. Vedle nastavení druhu provozu a požadované teploty místnosti je možné provádět na dálkovém ovladači všechna nastavení a dotazy specifické pro topné okruhy. 4

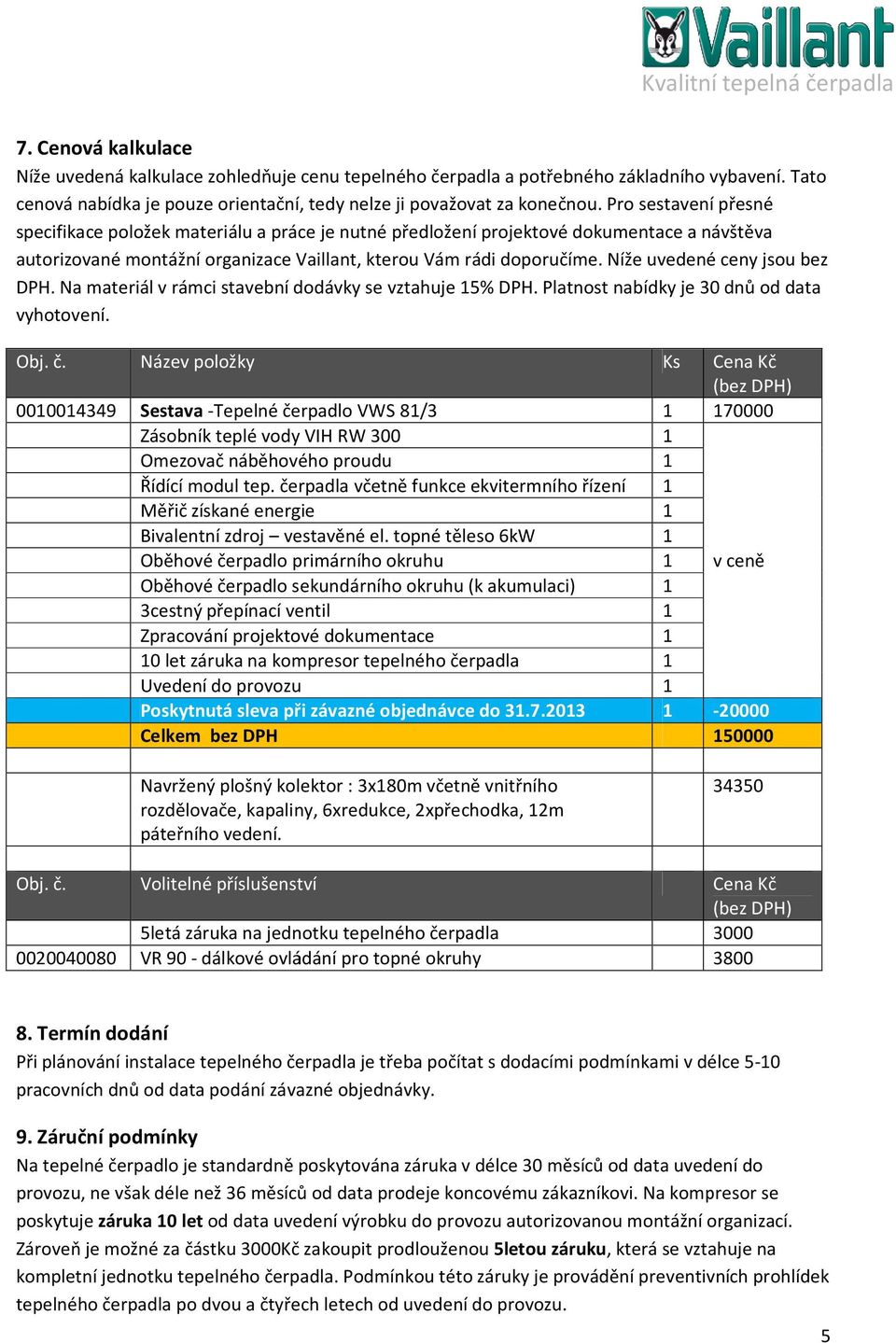

6 7. Cenová kalkulace Níže uvedená kalkulace zohledňuje cenu tepelného čerpadla a potřebného základního vybavení. Tato cenová nabídka je pouze orientační, tedy nelze ji považovat za konečnou. Pro sestavení přesné specifikace položek materiálu a práce je nutné předložení projektové dokumentace a návštěva autorizované montážní organizace Vaillant, kterou Vám rádi doporučíme. Níže uvedené ceny jsou bez DPH. Na materiál v rámci stavební dodávky se vztahuje 5% DPH. Platnost nabídky je 30 dnů od data vyhotovení. Obj. č. Název položky Ks Sestava Tepelné čerpadlo VWS 8/3 Zásobník teplé vody VIH RW 300 Omezovač náběhového proudu Řídící modul tep. čerpadla včetně funkce ekvitermního řízení Měřič získané energie Bivalentní zdroj vestavěné el. topné těleso 6kW Oběhové čerpadlo primárního okruhu Oběhové čerpadlo sekundárního okruhu (k akumulaci) 3cestný přepínací ventil Zpracování projektové dokumentace 0 let záruka na kompresor tepelného čerpadla Uvedení do provozu Poskytnutá sleva při závazné objednávce do Celkem bez DPH Navržený plošný kolektor : 3x80m včetně vnitřního rozdělovače, kapaliny, 6xredukce, 2xpřechodka, 2m páteřního vedení. Obj. č. Volitelné příslušenství 5letá záruka na jednotku tepelného čerpadla VR 90 dálkové ovládání pro topné okruhy Cena Kč (bez DPH) v ceně Cena Kč (bez DPH) Termín dodání Při plánování instalace tepelného čerpadla je třeba počítat s dodacími podmínkami v délce 50 pracovních dnů od data podání závazné objednávky. 9. Záruční podmínky Na tepelné čerpadlo je standardně poskytována záruka v délce 30 měsíců od data uvedení do provozu, ne však déle než 36 měsíců od data prodeje koncovému zákazníkovi. Na kompresor se poskytuje záruka 0 let od data uvedení výrobku do provozu autorizovanou montážní organizací. Zároveň je možné za částku 3000Kč zakoupit prodlouženou 5letou záruku,, která se vztahuje na kompletní jednotku tepelného čerpadla. Podmínkou této záruky je provádění preventivních prohlídek tepelného čerpadla po dvou a čtyřech letech od uvedení do provozu. 5

7 0. Náhradní díly a servis Firma Vaillant Group Czech s.r.o. je dceřinou firmou výrobce Vaillant. Filosofií značky je poskytování vysokého standardu i v oblasti záručního a pozáručního servisu. Veškeré náhradní díly jsou k dispozici v centrálním skladě v Chrášťanech. Distribuce náhradních dílů je do 24hod. Servisní pokrytí je po celé ČR. 6
