Nevhodné používání by mohlo způsobit trvalé poškození.

Transkript

1

2

3 Nevhodné používání by mohlo způsobit trvalé poškození. -Tento napájecí adaptér používejte pouze pro tento přístroj. U jiných zařízení ho nepoužívejte, protože by mohl způsobit jejich poškození. -Manipulaci se zařízením provádějte velmi obezřetně a zlehka. -Nevystavujte zařízení přímému slunečnímu záření. -Nepoužívejte zařízení blízko vody, nebo přímo v kontaktu s vodou. -Vyvarujte se rozlévání jakýchkoli tekutin nad částmi zařízení. -Vypněte zařízení před odpojením od el. energie. -Nezakrývejte ventilační otvory na horní a spodní straně zařízení. -Nepřepínejte stav ZAPNUTO / VYPNUTO v intervalu kratším, než jsou 3 sekundy. -Nepokoušejte se sami zařízení opravovat. -Instalaci svěřte kvalifikovánému odborníkovi. -Nesnažte se získat data z pevného disku pomocí počítače. 1. Představení

4 Systém tohoto digitálního videorekordéru nabízí optimální funkce pro monitorování a ostrahu např. kanceláří, restaurací, rodinných domů atd. Předností systému DVR-461 je snadná instalace a velké množství funkcí, jako např. nahrávání záznamu, zpětné přehrávání a vzdálená správa přes počítačovou síť (u modelů s vestavěným webovým serverem). Do systému lze zapojit až 4 CCTV kamery. Profesionální DVR video zahrnuje nejmodernější technologie monitorovacích funkcí, jako např. rozpoznání ztráty signálu, volba záznamu jednotlivých kanálů, pre-alarm a jiné. Záznamy lze uchovat na vestavěném pevném disku, pomocí sítě v počítači, na USB Flash disku. 2. Obsah balení Digitální videorekordér DVR 1ks (samostatně) Dálkový ovladač 1ks Napájecí adaptér 1ks Kabel videovýstupu 1ks Redukce z BNC na RCA konektor 1ks USB kabel 1ks Instalační CD 1ks CCTV monitorovací sada DVR 1ks Dálkový ovladač 1ks Napájecí adaptér 1ks Kabel videovýstupu 1ks Redukce z BNC na RCA konektor 1ks USB kabel 1ks Instalační CD 1ks Barevná, voděodolná, denní+noční Kamera 4ks DIY kabel k propojení kamera-dvr 4ks 3. Specifikace zařízení Digitální videorekordér DVR-461 Formát videa: NTSC/PAL Vstup: 4 kanálový, kompozitní Výstup: 2 kanály BNC/VGA (volitelný) Vstup audia: ano Detekce pohybu: ano Dálkový ovladač: ano Sériový USB port (PC-link): ano Vestavěný alarm: ano Režimy zobrazení: samostatný, kvadratický, PIP, sekvenční Počet snímků za sekundu: NTSC-120/PAL-100 Počet snímků při nahrávání obrazu v kvadratickém režimu: NTSC-30 PAL-25 Počet snímků při nahrávání obrazu v samostatném režimu: NTSC-7,5 PAL- 6,25 Nahrávací režimy: průběžný, detekce pohybu,alarmová událost (režimy lze plánovat v plánovači) Rozlišení obrazu: NTSC-720x480/PAL-725x576

5 Rozlišení záznamu: Kompresní formát: Možnost připojení 1xHDD ATA Režimy vyhledávání: Síťový protokol: Připojení k ethernetové síti: Prohlížeč: Operační systém: Záznamový software: Volby videa: Automatické sledování: Rozměry: Hmotnost: NTSC-704x480/PAL-704x576 M-JPEG/MPEG4 čas, událost (pohybový alarm,alarm,ztráta signálů) TCP/IP RJ45 10M/100M Internet Explorer 5.0 a vyšší Windows 2000/xp/Vista ano ano automatická obnova při výpadku napájení 290x300x56mm 3,8kg 4. Instalace přídavného disku Otevřete kryt disku na Připojte napájecí a datový Vložte disk do DVR horní straně DVR kabel do sběrnice disku Přišroubujte disk pomocí Šroubů Zavřete a zajistěte kryt prostoru disku Důležité: Pro cirkulaci vzduchu, ponechte prosím volné místo mezi diskem a vnitřním ventilátorem. 5. Vložení přehrávacího programu

6 Při prvním spuštění nebo po instalaci nového disku je potřena vložit přehrávací program do DVR. Vložení se provádí automaticky pomocí USB flash disku. a) spusťte DVR b) vložte USB disk do portu USB na přední straně přístroje c) vstupte do Továrního nastavení v menu přístroje d) v menu Tovární nastavení zvolte položku USB FORMAT a pomocí + nebo - nastavte Yes (ano) a stiskem spusťte formátování. e)vyjměte USB disk a vložte jej do počítače f) počítač se systémem Windows xp automaticky detekuje a otevře disk následně odstraňte z adresářů na USB disku soubor PLAYER.BAK. g)vložte CD do mechaniky v počítači a zkopírujte na USB disk soubor PLAYER.PAK. h) opět vložte USB do konektoru na přední straně DVR i) v továrním nastavení zvolte položku LOAD PC PLAYER a pomocí +/- zvolte Yes (ano) a potvrďte vložení programu do DVR 6. Popis přístroje - přední panel I. Nahrávání videa Přehrávání videa Rychlý posun videa vpřed Rychlé zálohování videa Zpětné přehrávání videa Rychlý posun videa vzad Zastavení obrazu Zastavení přehrávání

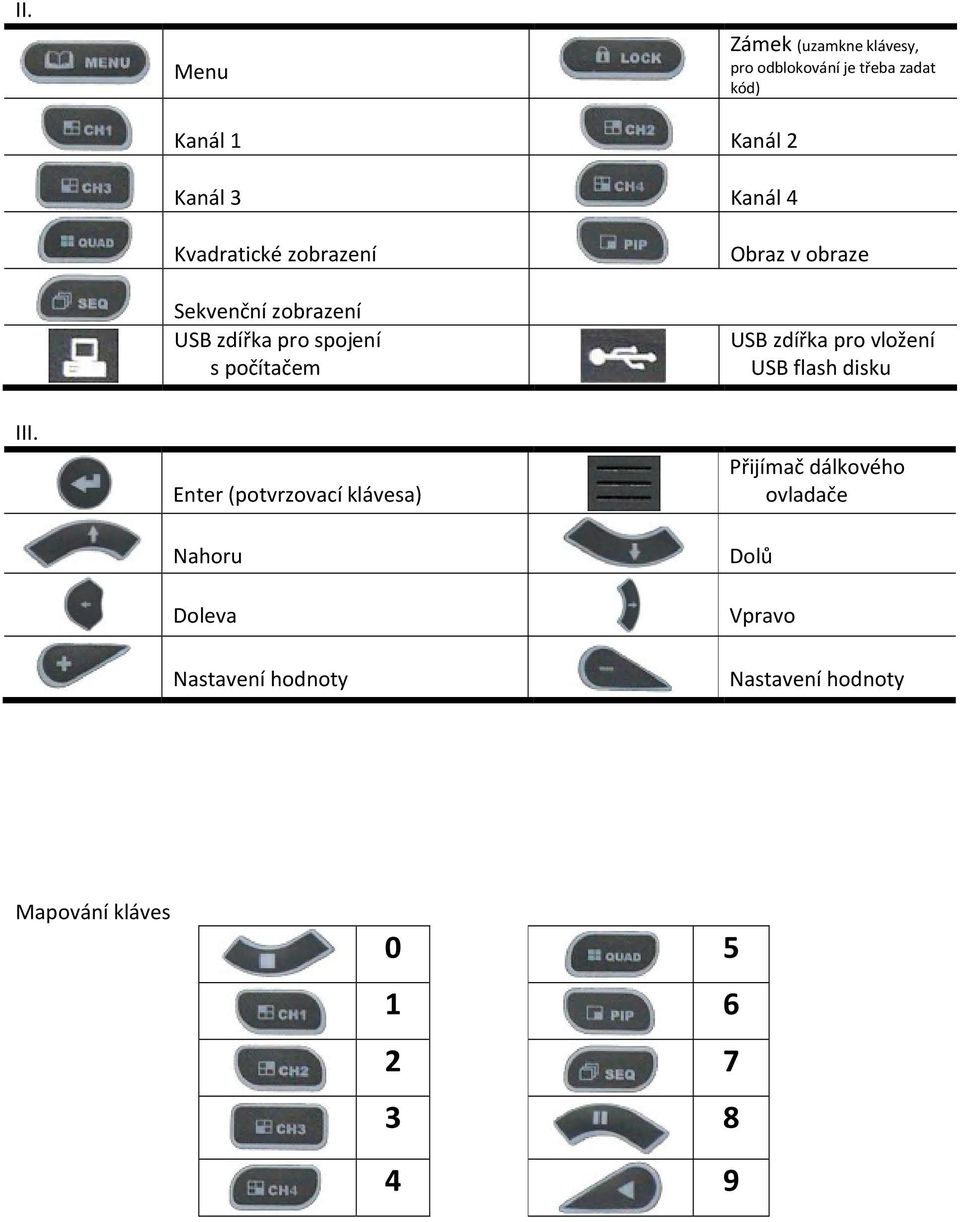

7 II. Menu Zámek (uzamkne klávesy, pro odblokování je třeba zadat kód) Kanál 1 Kanál 2 Kanál 3 Kanál 4 Kvadratické zobrazení Sekvenční zobrazení USB zdířka pro spojení s počítačem Obraz v obraze USB zdířka pro vložení USB flash disku III. Enter (potvrzovací klávesa) Nahoru Doleva Přijímač dálkového ovladače Dolů Vpravo Nastavení hodnoty Nastavení hodnoty Mapování kláves

8 - zadní panel Hlavní vypínač Zásuvka na počítačovou síť Audio vstup/výstup Video výstup do monitoru/tv Napájecí výstup pro kamery Vstup videa pro kamery Svorkovnice parmového vstupu, senzoru, PTZ VGA výstup Hlavní napájení 7. Zapojení vstupu/výstupu

9 8. Instalace senzorů Zařízení obsahuje 4 vstupy pro senzory. Vstupy se nachází na zadní straně přístroje 9. Instalace alarmu Zařízení obsahuje jeden výstup pro akustické zařízení alarmu. Alarm se sepne pokud bude aktivován některým ze senzorů. Alarmový výstup se nachází na zadní straně přístroje. 10. Spouštění digitálního videorekordéru Po načtení a ověření systému je vše plně funkční. Zpřístupní se i funkce zámku kláves. Klávesy lze po zamčení opět aktivovat stiskem tlačítka menu zadáním hesla a 11. Základní zobrazení na monitoru

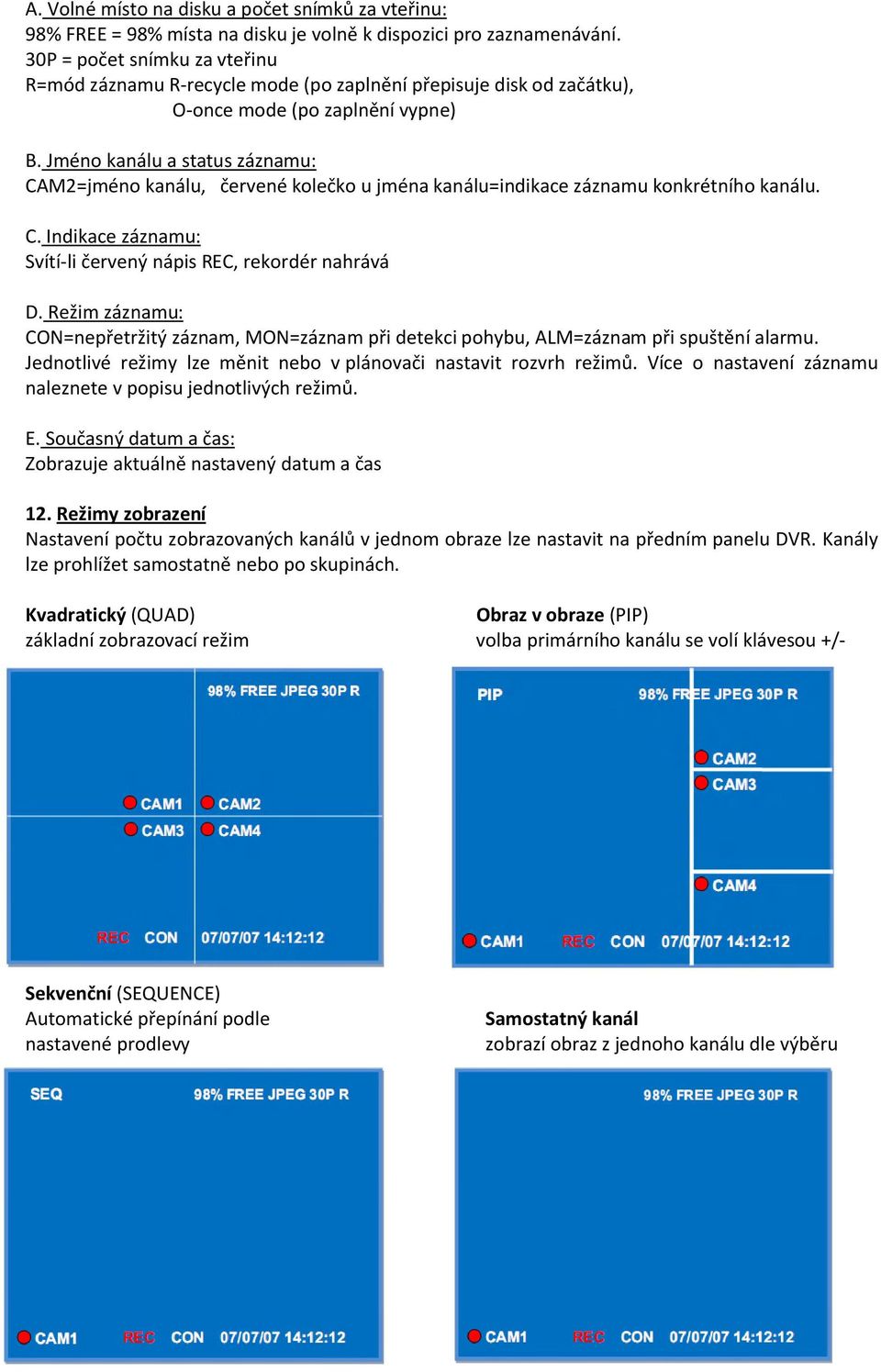

10 A. Volné místo na disku a počet snímků za vteřinu: 98% FREE = 98% místa na disku je volně k dispozici pro zaznamenávání. 30P = počet snímku za vteřinu R=mód záznamu R-recycle mode (po zaplnění přepisuje disk od začátku), O-once mode (po zaplnění vypne) B. Jméno kanálu a status záznamu: CAM2=jméno kanálu, červené kolečko u jména kanálu=indikace záznamu konkrétního kanálu. C. Indikace záznamu: Svítí-li červený nápis REC, rekordér nahrává D. Režim záznamu: CON=nepřetržitý záznam, MON=záznam při detekci pohybu, ALM=záznam při spuštění alarmu. Jednotlivé režimy lze měnit nebo v plánovači nastavit rozvrh režimů. Více o nastavení záznamu naleznete v popisu jednotlivých režimů. E. Současný datum a čas: Zobrazuje aktuálně nastavený datum a čas 12. Režimy zobrazení Nastavení počtu zobrazovaných kanálů v jednom obraze lze nastavit na předním panelu DVR. Kanály lze prohlížet samostatně nebo po skupinách. Kvadratický (QUAD) Obraz v obraze (PIP) základní zobrazovací režim volba primárního kanálu se volí klávesou +/- Sekvenční (SEQUENCE) Automatické přepínání podle Samostatný kanál nastavené prodlevy zobrazí obraz z jednoho kanálu dle výběru

11 13. Záznam Digitální video je vybaveno systémem pro zachování hodnot při vypojení od sítě. V případě odpojení od sítě a následném připojení, započne nahrávání stejně, jako tomu bylo před výpadkem. Spuštění záznamu se provádí tlačítkem na čelním panelu. Vypnutí záznamu se provádí tlačítkem na čelním panelu. Následně je potřeba zadat vstupní heslo (z výroby 0000). 14. Přehrávání Stiskem klávesy na čelním panelu vyvoláte režim přehrávání záznamů. V menu je možno vyhledat záznam podle určení času nebo podle zaznamenané události. Při přehrávání lze zastavit obraz klávesou. Stiskem klávesy QC (Quick copy) lze provést rychlou zálohu na flash disk. Při užití rychlé zálohy se uloží 2minuty záznamu od stisku tlačítka, nebo celou událost při ukládání záznamů událostí. - vyhledávání podle času (time search): Begin=začátek záznamu End=konec záznamu Posun se provádí pomocí šipek Hodnoty se nastavují pomocí +/- Klávesou Enter spustíte přehrávání - zastavení přehrávání a návrat do přímého přenosu - zahájení nového vyhledávání - zastavení obrazu - vyhledávání podle událostí Listování ve stránkách seznamu se provádí pomocí +/-. Pomocí šipek se prování výběr událostí. Pomocí enter potvrzení a spuštění přehrávání. A. číslo stránky (max.143) B. seznam událostí: L1-ztráta signálu M2-detekce pohybu A3-spuštění alarmu - zastavení přehrávání a návrat do přímého přenosu - zahájení nového vyhledávání - zastavení obrazu -základní funkce přehrávání = přehrávání, =převíjení zpět 8x=rychlost přehrávání. Nastavuje se pomocí /, Volby: 2x-4x-8x

12 -pokročilé funkce přehrávání ½ rychlost přehrávání 1. Stiskněte, 2. stiskem aktivujete ½ rychlost vpřed, aktivujete 1/2rychlost vzad Přehrávání po jednotlivých snímcích - aktivuje se pomocí dvojitého stisku 15. Menu a nastavení DVR Vstup do menu se provádí klávesou Pohyb v menu se provádí šipkami, potvrzení Odchod na předchozí úroveň se provádí a) nastavení kamery -Nastavení titulku (title setup) -Nastavení barev (colour setup) Lze nastavit 4 místný popis kamery Pohyb se provádí pomocí šipek Nastavení písmen se provede +/- Lze měnit nastavení barev obrazu Nastavení se provádí pomocí šipek Klávesami +/- se provádí změny -Detekce pohybu (motion detection) DVR detekuje pohyb v předem určené oblasti a při detekci spustí alarm popř. externí zařízení 1. Nastavení oblasti (area setting) -nastavení se provádí označením buněk na mřížce 16x12. Pohyb se provádí šipkami, označení pak +/- 2. Nastavení citlivosti -nastavení se provádí klávesami +/- (hodnoty 1-7) 3. Aktivace detekce -pomocí šipek se přesuňte na položku Relay out a pomocí +/- zvolte zapnuto (ON)

13 -Volba zobrazení (status select) lze volit, které kanály budou viditelné v režimu přímého přenosu. -Nastavení NTSC/PAL ON-viditelný kanál OFF neviditelný kanál b) nastavení záznamu -Nastavení režimů záznamu -Nepřetržitý záznam (continous record) Naplánování typů záznamu DVR. C continous (nepřetržité) M motion detection (detekce pohybu) A alarm senzor (alarmový senzor) N none (zádný záznam) Nastavení kvality záznamu má vliv na objemu dat. Viz. tabulka. MJPEG komprese Kvalita Velikost snímku FPS Objem dat za hodinu Hodin na 160GB disk Super

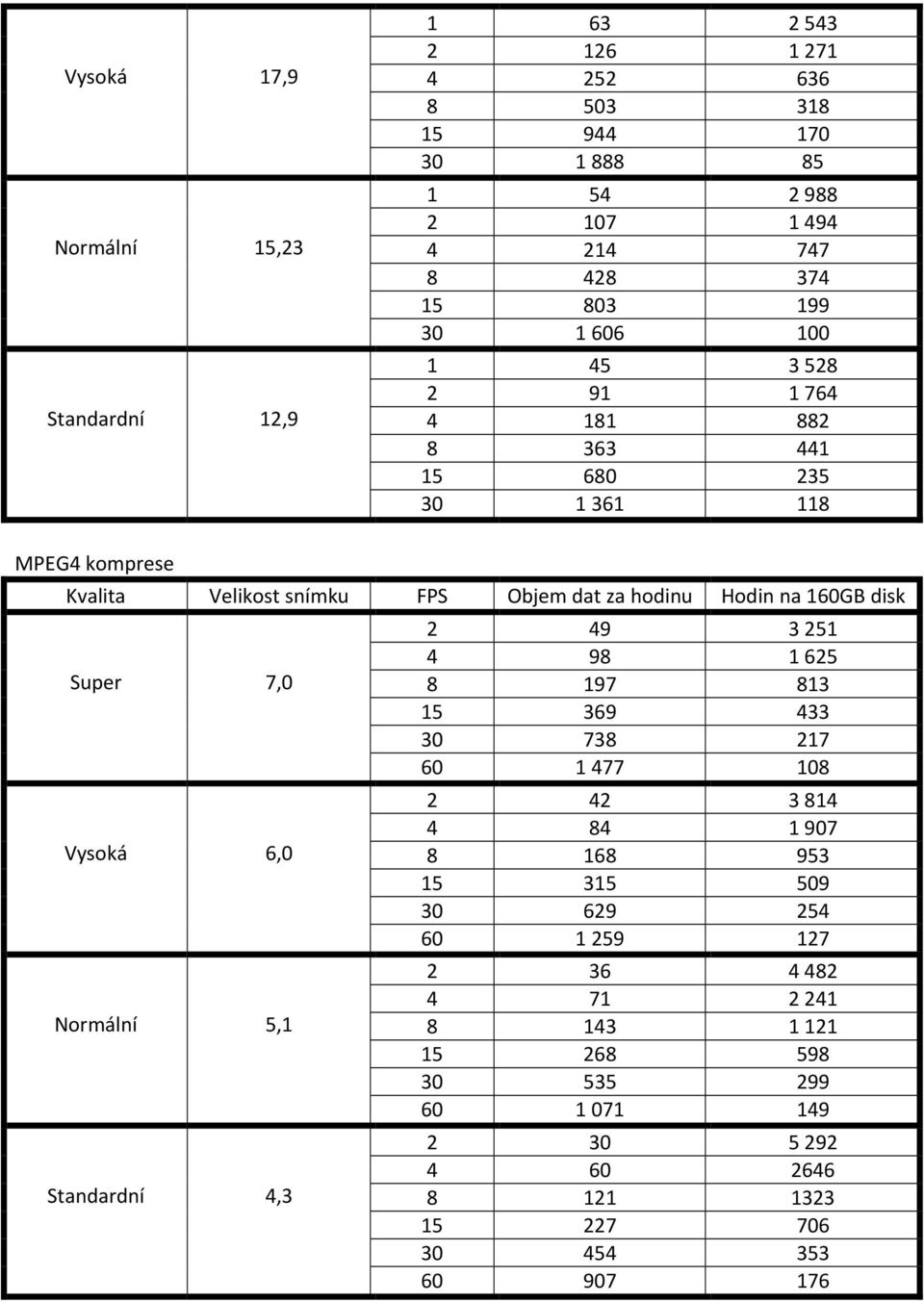

14 Vysoká 17,9 Normální 15,23 Standardní 12, MPEG4 komprese Kvalita Velikost snímku FPS Objem dat za hodinu Hodin na 160GB disk Super 7,0 Vysoká 6,0 Normální 5,1 Standardní 4,

15 -Nahrávání při pohybu v obraze (motion record) Záznam alarmu (alarm rekord) Kvalita záznamu:super,vysoké,normální,standardní Počet snímků za vteřinu:1,2,4,8,15,30 Délka záznamu:41,20,30,40,50,60sec Pre nahrávání:zaznamená pohyb 4vteřiny před. c) Nastavení zálohování Záloha do PC- systém Windows 2000 a vyšší - nainstalován program PC Player (na přiloženém CD) - při použití USB kabelu, napojit do zadního vstupu počítače Záloha pomocí USB disku- USB 2.0 doporučen - nutno naformátovat USB disk v menu DVR - před započetím zálohování je nutno mít v DVR nainstalován program PC Player (viz. kapitola 5) -Záloha pomocí počítače (PC LINK): 1. Propojte DVR s počítačem pomocí kabelu USB 2. v menu zálohy zvolte u položky PC LINK nápis RUN a potvrďte 3. správnost propojení indikuje ikona na liště Windows 4. dvojitým klikem na ikonu spusťte program 5. pro obsluhu programu postupujte dle pokynů dále v manuálu 6. stiskem ukončíte spojení DVR s počítačem 7. stiskem se vrátíte do předchozího menu -Záloha pomocí USB flash disku (Flash disk): 1. pomocí šipek a kláves +/- nastavte začátek a konec zálohy Záznamu a potvrďte 2. následně bude zobrazeno varování, zda chcete formátovat flash disk-potvrdíte klávesou Enter, stornujete klávesou Menu 3. pro ukončení zálohy stiskněte 4. odpojte USB flash disk. Nyní můžete záznam přehrát na libovolném počítači s programem PC PLAYER Poznámka: pokud zadaný čas neodpovídá záznamu, bude provedeno přiřazení nejbližšího zaznamenaného času

16 d) Nastavení TCP/IP (pouze u verze DVR s rozhraním LAN) Systémové požadavky: MS Windows 2000 a vyšší, CPU Pentium4 a vyšší, 512MB RAM Díky síťové funkci lze sledovat video z kteréhokoliv počítače připojeného k síti LAN nebo internetu. Základní údaje: IP: , č. portu: 80, maska: , brána: Nastavení se provádí klávesami šipek a +/-, potvrzení klávesou enter. -Statická IP Veřejná statická IP adresa Privátní statická IP adresa Statická adresa je považována za pevnou adresu, určenou poskytovatelem nebo sdílením. Pro spojení s DVR je třeba nastavit ručně IP adresu, Masku, Bránu. -DHCP Funkce DHCP musí být podporována routerem nebo modemem. Při použití DHCP je třeba nastavit službu DDNS.

17 -PPPoE Tato funkce potřebuje mít nastaveno jedno uživatelské jméno a heslo. Před nastavením PPPoE je třeba nastavit DDNS funkci a dále jméno a heslo. e) Nastavení periferií - Nastavení zvuků (buzar setup) Zvuk kláves (Key beep ) DVR pípne vždy, když bude stisknuto kterékoliv tlačítko Ztráta videosignálu (Video loss) spustí alarm pokud ztratí signál z kteréhokoliv kanálu Poplachová událost (Alarm event) spustí parmový tón pokud dostane podnět z externího čidla Pohyb (Motion) spustí poplach pokud bude detekován pohyb v obraze Doba trvání (Time duration) nastavení délky alarmu 1-60sec. - Nastavení alarmu Tento typ DVR může spolupracovat se 4 externími alarmovými čidly. 1.)Alarmový vstup: Status -NO = normaly open-pří uzavření obvodu sepne NC = normal close-při rozpojení obvodu sepne Out (výstup) Při spuštění alarmu lze aktivovat alarmový výstup a spustit tak např. externí poplachovou sirénu atd. Full (plné zobrazení) pokud bude na kanálu spuštěno alarmové čidlo, automaticky se přepne obraz videa do celoobrazovkového módu daného kanálu

18 2.)Alarmový výstup V menu parmového výstupu lze nastavovat délku, jak dlouho bude výstup spuštěn. 1-60sec. -Nastavení sekvenčního zobrazování (Sequence setup) Možnost volby časové prodlevy mezi přepínáním jednotlivých obrazů 1-60sec -Nastavení hesla (Password setup) Heslo slouží k uvolnění tlačítek při aktivaci zámku kláves. Základní heslo z výroby je nastaveno 0000 Rozložení numerických kláves =0 CH1=1 CH2=2 CH3=3 CH4=4 QUAD=5 PIP=6 SEQ=7 II =8 =9 -Nastavení VGA (VGA setup) Volba nastavení rozlišení obrazu 640x480/60Hz, 640x480/75Hz, 800x600/75Hz, 1024x768/60Hz, 1024x768/75Hz -Nastavení PTZ (PTZ setup) Protokoly: Pelco-D, Pelco-P Baud rate: 2400, 4800, Nastavení času a data (Date time setup) Formát data lze zadat: YY/MM/DD MM/DD/YY DD/MM/YY f) Nastavení pevného disku možnost: zjistit informace o disku formátovat disk zvolit režim ukládání záznamu

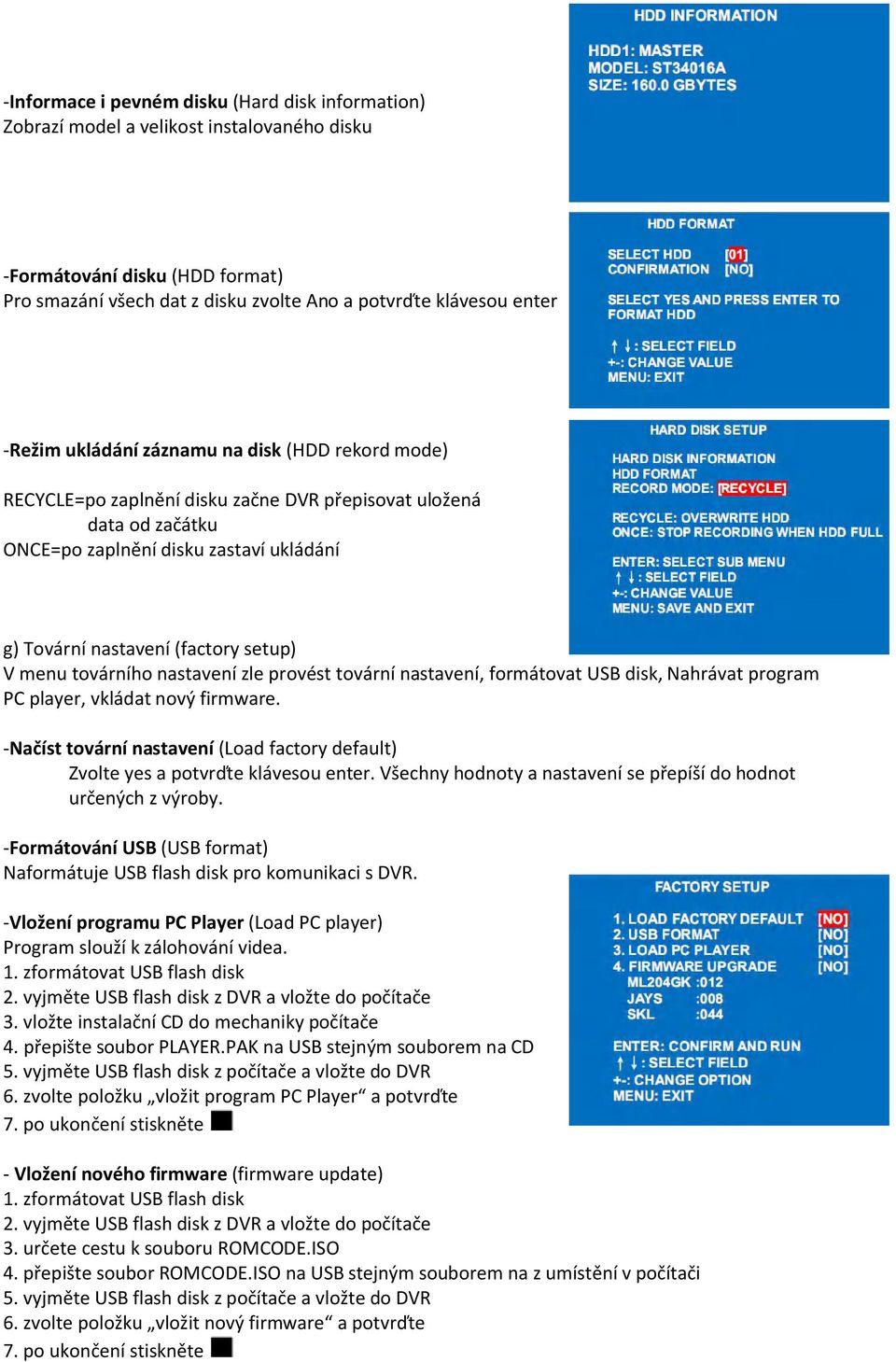

19 -Informace i pevném disku (Hard disk information) Zobrazí model a velikost instalovaného disku -Formátování disku (HDD format) Pro smazání všech dat z disku zvolte Ano a potvrďte klávesou enter -Režim ukládání záznamu na disk (HDD rekord mode) RECYCLE=po zaplnění disku začne DVR přepisovat uložená data od začátku ONCE=po zaplnění disku zastaví ukládání g) Tovární nastavení (factory setup) V menu továrního nastavení zle provést tovární nastavení, formátovat USB disk, Nahrávat program PC player, vkládat nový firmware. -Načíst tovární nastavení (Load factory default) Zvolte yes a potvrďte klávesou enter. Všechny hodnoty a nastavení se přepíší do hodnot určených z výroby. -Formátování USB (USB format) Naformátuje USB flash disk pro komunikaci s DVR. -Vložení programu PC Player (Load PC player) Program slouží k zálohování videa. 1. zformátovat USB flash disk 2. vyjměte USB flash disk z DVR a vložte do počítače 3. vložte instalační CD do mechaniky počítače 4. přepište soubor PLAYER.PAK na USB stejným souborem na CD 5. vyjměte USB flash disk z počítače a vložte do DVR 6. zvolte položku vložit program PC Player a potvrďte 7. po ukončení stiskněte - Vložení nového firmware (firmware update) 1. zformátovat USB flash disk 2. vyjměte USB flash disk z DVR a vložte do počítače 3. určete cestu k souboru ROMCODE.ISO 4. přepište soubor ROMCODE.ISO na USB stejným souborem na z umístění v počítači 5. vyjměte USB flash disk z počítače a vložte do DVR 6. zvolte položku vložit nový firmware a potvrďte 7. po ukončení stiskněte

20 16. Program PC Player a) Instalace programu Po vložení CD zvolte v menu CR-ROMu instalaci programu PC Player. Zvolte umístění a klikněte OK. b)spojení DVR a počítače Spojení se provádí kabelem USB. V DVR se připojí do PC portu a v počítači do USB portu. V menu DVR se zvolte položku Záloha videa-usb jednotka a potvrďte klávesou enter. Po ustavení spojení se v liště Windows zobrazí ikona nového hardwaru. c)spuštění programu Program se spouští dvojitým klikem na ikonu GKBPlayer, která nenachází na pracovní ploše. d)uživatelské prostředí -Otevření souboru s videa: 1.) Klikněte pro otevření seznamu souborů 2.) Kliknutím na tlačítko, zvolením disku videorekordéru a určením typu dat vyvoláme nabídku záznamů

21 3.) Pomocí šipek zvolte jeden ze záznamů a stiskněte Open pro spuštění videa 4.)Záznamy lze ukládat přímo (bez otevírání) do počítače. Pro kopírování stiskněte Copy file to PC. V následném okně zvolíme cestu, kam se soubor uloží (stiskem tlačítka Browse ), zadáme název souboru a nakonec stiskneme Copy file to PC 5.)Stejným způsobem lze ukládat i záznamy událostí Search file event -Přehrání videa: Po otevření videa se v levém dolním rohu zobrazí informace o začátku a konci videa. V pravém dolním rohu se nachází informace o datu, času a rychlosti přehrávání. Ovládací tlačítka: Spuštění přehrávání Zpětné přehrávání Převíjení 2x,4x,8x Stop Pauza/postup po snímku Převíjení 2x,4x,8x Zpětné přehrávání 1/2x Přehrávání 1/2x Skok na začátek Skok na konec Časová lišta rychlý skok na určitý čas záznamu Volba konkrétního kanálu Zobrazení 4 kanálů Zobrazení 9 kanálů Zobrazení 16 kanálů

22 -Zvuk a hlasitost: 1.) Volba přehrávaných kanálů 2.) Nastavení hlasitosti 3.) Vypnutí zvuku -Ukládání snímků JPG: 1.) Uložení konkrétního snímku se provádí ikonou 2.) Volba cesty a typu souboru 3.) Stiskem tlačítka Save se snímek uloží -Uložení záznamu jako AVI: Kliknutím na ikonu vyvoláte dialogové okno 1.) Volba kanálu 2.) Přesuňte jezdce na časové ose do pozice začátku záznamu a stiskněte Set Start 3.) Přesuňte jezdce na časové ose do pozice konce záznamu a stiskněte Set End 4.) Zvolte kvalitu záznamu 5.) Zvolte formát záznamu (video-avi, 6 obrázku za sekundu-jpeg) 6.) Kliknutím na Browse zvolte místo uložení záznamu 7.) Vložte jméno záznamu 8.) Stiskněte Create File pro spuštění ukládání -Zapnutí/vypnutí zobrazení času a kanálu: Stiskem zapnete nebo vypnete funkci zobrazení -Tisk obrazu: Stiskem lze odeslat obraz do tiskárny

23 17.) Internetová obsluha (pomocí prohlížeče IE) -Pro ovládání funkcí je potřeba správně nastavit TCP/IP v menu DVR (viz. strana 15) -Do počítače je nutno nahrát doplněk ActiveX, který se nachází na přibaleném CD -K ovládání zařízení pomocí internetového prohlížeče jsou potřeba následující kroky: 1.) otevřít internet explorer 2.) vložit IP adresu DVR 3.) vložit uživatelské jméno a heslo (základní je nastaveno root/root) 4.) v následujícím okně kliknout na první buňku 5.) ovládací rozhraní bude vypadat jako na obrázku

24 -Live video V položce Live video lze prohlížet přímý přenos, prohlížet snímky, nahrávat video, přehrávat záznamy -Záznam videa: Channel volba kanálu nebo kvadratického režimu Display velikost zobrazení videa (L-velký, M-střední, S-malý) Capture uložení snímku do počítače. Je třeba zadat místo uložení a kliknout na tlačítko Capture. Record uložení videosekvence. Je třeba zadat místo uložení a kliknout na tlačítko Record -Přehrávání: Channel volba kanálu nebo kvadratického režimu Display velikost zobrazení videa (L-velký, M-střední, S-malý) Search time spuštění videa v určeném bodě Start time nastavení začátku přehrávání End time nastavení konce přehrávání Ovládací tlačítka: slouží pro rychlé převíjení, převíjení, pauzu, přehrávání, rychlé přehrávání a stop. Kliknutím na tlačítko STOP opustíte režim přehrávání -Seznam událostí: Seznam zaznamenaných událostí. Kliknutím na událost spustíte přehrávání. Nastavení sítě a) Server v této části lze organizovat přístupové účty, nahrávat nový firmware a nastavovat ová oznámení -Účet (Account)

25 Administrator může sledovat přímý přenos, ukládat video do počítače, provádět nastavení DVR Uživatel může pouze sledovat přímý přenos -Systém Device name=název DVR Load network default settings=tovární nastavení Upgrade firmware: Zvolte umístění souboru Klikněte na UPLOAD Potvrďte přepsání firmware Restartujte DVR - Na nastavenou ovou adresu lze zasílat oznámení při: změně IP adresy DVR nebo sítě poruše pevného disku pokud nastane výpadek videosignálu pokud se videosignál opět naváže pokud bude detekován pohyb b) Síť V položce síť lze nastavit hodnoty pro komunikaci se sítí. -Typ DVR podporuje statickou IP (static IP), dynamickou IP (DHCP), a PPPoE protokol Static IP DHCP DHCP

26 PPPoE DDNS Nastavení DVR a)systém -Čas (Time) -Kamera (Camera) nastavení kanálu, jména a obrazu každé kamery -Pevný disk HDD informace a nastavení záznamu na pevný disk

27 -Alarmový vstup (Alarm input) nastavení parmového vstupu -Alarmový výstup (Alarm output) -Heslo (Password) nastavení hesla se provádí zadáním číselných znaků -Verze (vision) zobrazení současné verze firmware -Tovární nastavení (Factory) nastaví hodnoty do přednastavených údajů z výroby b) Záznam -Režim (Mode) časové plánování režimů záznamu. C-stále nahrávání, M-nahrávání při detekci pohybu, A-alarm -Stálý záznam (Continous) nastavení kvality záznamu a počtu snímků za sekundu

28 -Alarm nastavení kvality záznamu, počtu snímků za sekundu, doby záznamu -Pohyb (Motion) nastavení kvality záznamu, počtu snímků za sekundu, doby záznamu Automatické logování -Povolení automatického ukládání -Seznam záznamů

29 18. Centrální řídící systém (Central management systém) -jedná se o software, který umí ovládat DVR v reálném čase pomocí klikání myší. Program lze nainstalovat z přiloženého CD. -Po instalaci se spouští pomocí ikony -Pro přihlášení je potřeba zadat uživatelské jméno a heslo (z výroby je přednastaveno root/root) a) Základní prvky - současný datum a čas - zavření programu, zvětšení okna přes celou obrazovku, minimalizace do lišty - okno pro zobrazování zpráv b) Panel řízení (DVR management panel) -volba kanálů nastavení IP a jméno DVR -přidat/odebrat DVR -volba kanálů

30 c) Nahrávací a zachytávací panel - začne zaznamenávat video ihned do stisku - začne zaznamenávat video podle časového rozpisu - tvorba časového rozpisu - zaznamená aktuální snímek - nastavení místa ukládání záznamu d) Panel konfigurace -Nastavení sítě -Network-nastavení typu připojení a adres -DDNS-nastavení pro dynamickou DNS -Server-nastavení účtů, nahrávání firmware, -Nastavení DVR Time-nastavení data a času Camera-nastavení kanálů a obrazu kamer Siréna (buzzer)-nastavení zvukových oznámení HDD-informace a nastavení záznamu na disk Alarmový vstup-nastavení pro vstup alarmového signálu Alarmový výstup-nastavení pro výstup alarmového signálu Sekvence-nastavení pro sekvenční zobrazení Heslo-nastavení hesla pro zámek kláves Informace-informace o aktuálním firmware, nastavení továrních hodnot Záznam-nastavení kvality záznamu Druh zpráv-nastavení zasílání informačních zpráv na Event-zobrazí seznam operací s DVR Schedule-nastavení plánovače záznamu -Záznam událostí uchovává informace o všech záznamech -CMS setup (nastavení programu) možnost změny přístupového jména a hesla About informace o verzi programu

31 e) PTZ panel V případě, že připojená kamera je vybavena funkcí PTZ (el. náklon a zoom), můžete pro její ovládání využít tento panel -pohyb kamery -náklony kamery -přiblížení/oddálení f)přehrávání Po kliknutí do přímého přenosu pravým tlačítkem, zvolíme v nabídce položku Playback. 1- vyhledávání podle času-přesunem myši na konkrétní čas 2- tlačítkem RUN spustíte čas navolený na časové ose 3- spuštění záznamu od začátku 4- spouštění záznamu od konce nahrávání 5- změna rychlosti převíjení 2x,4x,8x 6- převíjení normální rychlostí 7-stop 8- pauza 9- přehrávání 10- změna přehrávání 2x,4x,8x 11-1,2,3, 16=volba kanálu 12- zobrazení všech kanálů 13- ukončení přehrávání a návrat do přímého přenosu

32 19. Vyhledávač DVR - Tento program je určen k vyhledávání DVR připojených k místní síti LAN. Instalační balíček se nachází na přiloženém CD. Spuštění-spouštění programu se provede kliknutím na ikonu následně po kliknutí na tlačítko Search se zobrazí tabulka se seznamem dostupných zařízení. Připojení-připojení ke zvolenému DVR se provede kliknutím na zvolené video v seznamu a stiskem tlačítka Connect. Editace-tlačítkem Edit DVR lze měnit nastavení síťových adres. 20. Nastaveni DDNS Služba DDNS zprostředkovává překlad IP adresy na jméno domény. Pro využití této služby je třeba se zaregistrovat na

33 1. Vytvoření uživ. účtu 2. Přihlášení k účtu a volba nastavení Dynamic DDNS link 3. vyplnění jména a IP adresy 4. kliknout na Create Host Nyní je služba DDNS zaregistrována a místo IP adresy lze do prohlížeče zadat zvolenou doménu. Nastavení DVP provedete v menu nastavení sítě

34 Řešení problémů: DVR nemůže detekovat pevný disk -zkontrolujte připojení kabelů k disku. Zkuste spustit DVR bez připojení CCTV kamery (pro snížení spotřeby). Nejde obraz z kamer -Zkontrolujte funkčnost kamery připojením přímo na monitor. V případě funkčnosti na monitoru, je třeba doplnit zvláštní napájení pro kameru. (vestavěné napájení umožňuje odběr max. 2A) Obraz je špatný (deformovaný, zvlněný) -zkontrolujte nastavení správných norem NTSC/PAL V prohlížeči IE není žádný obraz po připojení DVR -nainstalujte modul ActiveX, který naleznete na přiloženém CD Při pokusu o připojení k DVR před síťové rozhraní se ihned zobrazí Disconect (odpojeno) -webserver v DVR umožňuje připojení max. 4 účastníků. Při překročení tohoto počtu se ostatním uživatelům při pokusu o připojení zobrazí tato hláška. Ztratil jsem heslo k DVR -univerzální jméno a heslo pro přihlášení je 1111/1111 Nefunguje dálkový ovladač -dosah ovladače je max. 5m. -zkontrolujte stav baterií. Užívám router nebo sdílené připojení k internetu a funkce DDNS nefunguje -funkce DDNS funguje pouze na veřejné IP adresy. V případě použití routeru je potřeba provést nastavení v menu routeru Defaultní heslo pro DVR je 0000 Defaultní uživatelské jméno a heslo pro administrátora je root/root, pro uživatele user/user

35 EMOS spol. s r.o. Šířava 295/ Přerov CZECH REPUBLIC tel *H5600 ZÁRUČNÍ LIST. Typ (typy) výrobku Datum prodeje Razítko prodejce Záruční podmínky: 1. Záruční doba Na tento výrobek poskytuje firma EMOS s.r.o záruku po dobu 24 měsíců od data zakoupení výrobku spotřebitelem. Doba záruky se prodlužuje o dobu, po kterou byl výrobek v záruční opravě nebo nemohl být v době trvání záruky používán, jestliže charakter poruchy bránil jeho použití. Záruka se vztahuje pouze na závady způsobené chybou výroby nebo vadou materiálu! 2. Záruční list Bezplatný záruční servis je poskytován pouze v případě předložení dokladu o zakoupení výrobku (účtenky) asprávně vyplněného záručního listu - musí obsahovat typové označení přístroje, výrobní číslo, datum prodeje a razítko prodejny (montážní firmy). Na kopie a nesprávně vyplněné záruční listy nebude brán zřetel! 3. Opravy v záruční a pozáruční době Záruční servis lze uplatňovat u organizace, kde byl výrobek zakoupen nebo u montážní firmy, která provedla instalaci. Po uběhnutí záruční doby je možno se obrátit přímo na servis firmy EMOS s.r.o, Šířava 295/17, , Přerov. 4. Rozsah platnosti záruky Záruka je neplatná, jestliže je závada způsobena mechanickým poškozením (včetně poškození v průběhu přepravy), nesprávným používáním, nepozorností, neodvratnou událostí (živelná pohroma), byl-li výrobek připojen na jiné napájecí napětí než je uvedeno v jeho technické specifikaci a také v případě úprav nebo oprav provedených mimo servis firmy EMOS s.r.o. Záruka nemůže být také uplatněna v případě, vyžaduje-li spotřebitel modifikace nebo adaptace k rozšíření funkcí výrobku (nebo systému sestaveného z několika komponent) oproti výrobcem stanovenému provedení.
