1 Uživatelská příručka tiskárny X5400 Series

2

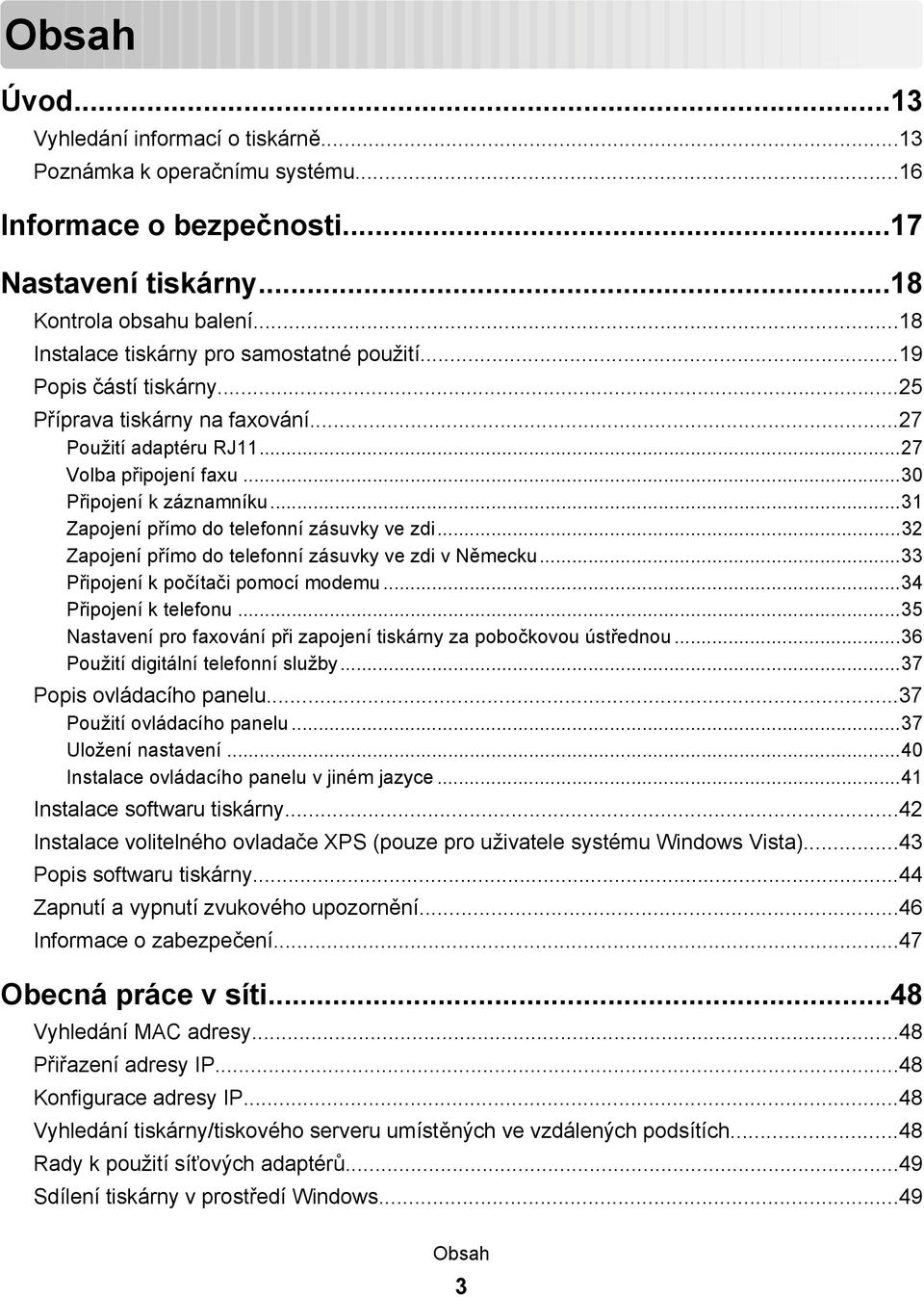

3 Obsah Úvod...13 Vyhledání informací o tiskárně...13 Poznámka k operačnímu systému...16 Informace o bezpečnosti...17 Nastavení tiskárny...18 Kontrola obsahu balení...18 Instalace tiskárny pro samostatné použití...19 Popis částí tiskárny...25 Příprava tiskárny na faxování...27 Použití adaptéru RJ Volba připojení faxu...30 Připojení k záznamníku...31 Zapojení přímo do telefonní zásuvky ve zdi...32 Zapojení přímo do telefonní zásuvky ve zdi v Německu...33 Připojení k počítači pomocí modemu...34 Připojení k telefonu...35 Nastavení pro faxování při zapojení tiskárny za pobočkovou ústřednou...36 Použití digitální telefonní služby...37 Popis ovládacího panelu...37 Použití ovládacího panelu...37 Uložení nastavení...40 Instalace ovládacího panelu v jiném jazyce...41 Instalace softwaru tiskárny...42 Instalace volitelného ovladače XPS (pouze pro uživatele systému Windows Vista)...43 Popis softwaru tiskárny...44 Zapnutí a vypnutí zvukového upozornění...46 Informace o zabezpečení...47 Obecná práce v síti...48 Vyhledání MAC adresy...48 Přiřazení adresy IP...48 Konfigurace adresy IP...48 Vyhledání tiskárny/tiskového serveru umístěných ve vzdálených podsítích...48 Rady k použití síťových adaptérů...49 Sdílení tiskárny v prostředí Windows...49 Obsah 3

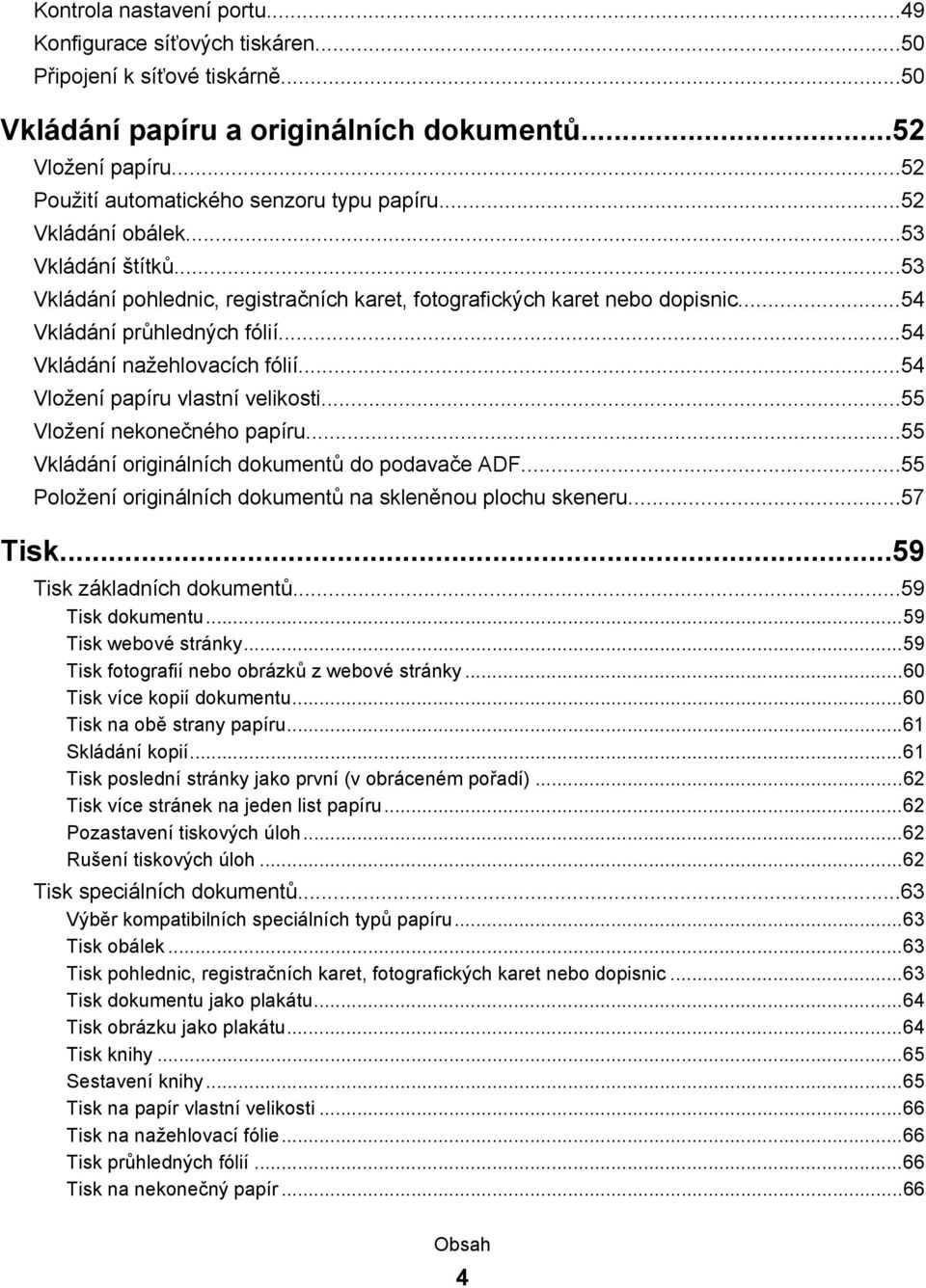

4 Kontrola nastavení portu...49 Konfigurace síťových tiskáren...50 Připojení k síťové tiskárně...50 Vkládání papíru a originálních dokumentů...52 Vložení papíru...52 Použití automatického senzoru typu papíru...52 Vkládání obálek...53 Vkládání štítků...53 Vkládání pohlednic, registračních karet, fotografických karet nebo dopisnic...54 Vkládání průhledných fólií...54 Vkládání nažehlovacích fólií...54 Vložení papíru vlastní velikosti...55 Vložení nekonečného papíru...55 Vkládání originálních dokumentů do podavače ADF...55 Položení originálních dokumentů na skleněnou plochu skeneru...57 Tisk...59 Tisk základních dokumentů...59 Tisk dokumentu...59 Tisk webové stránky...59 Tisk fotografií nebo obrázků z webové stránky...60 Tisk více kopií dokumentu...60 Tisk na obě strany papíru...61 Skládání kopií...61 Tisk poslední stránky jako první (v obráceném pořadí)...62 Tisk více stránek na jeden list papíru...62 Pozastavení tiskových úloh...62 Rušení tiskových úloh...62 Tisk speciálních dokumentů...63 Výběr kompatibilních speciálních typů papíru...63 Tisk obálek...63 Tisk pohlednic, registračních karet, fotografických karet nebo dopisnic...63 Tisk dokumentu jako plakátu...64 Tisk obrázku jako plakátu...64 Tisk knihy...65 Sestavení knihy...65 Tisk na papír vlastní velikosti...66 Tisk na nažehlovací fólie...66 Tisk průhledných fólií...66 Tisk na nekonečný papír...66 Obsah 4

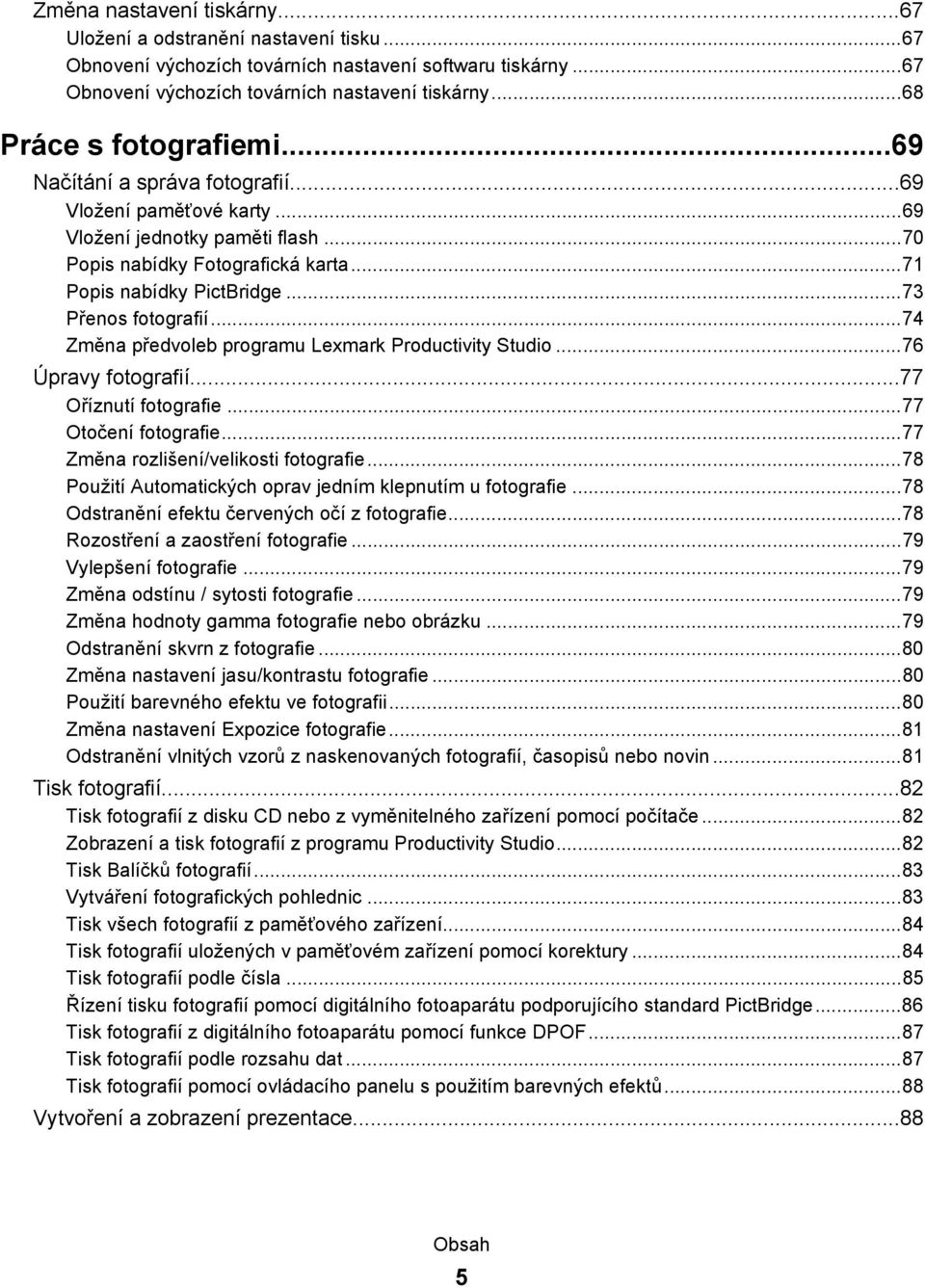

5 Změna nastavení tiskárny...67 Uložení a odstranění nastavení tisku...67 Obnovení výchozích továrních nastavení softwaru tiskárny...67 Obnovení výchozích továrních nastavení tiskárny...68 Práce s fotografiemi...69 Načítání a správa fotografií...69 Vložení paměťové karty...69 Vložení jednotky paměti flash...70 Popis nabídky Fotografická karta...71 Popis nabídky PictBridge...73 Přenos fotografií...74 Změna předvoleb programu Lexmark Productivity Studio...76 Úpravy fotografií...77 Oříznutí fotografie...77 Otočení fotografie...77 Změna rozlišení/velikosti fotografie...78 Použití Automatických oprav jedním klepnutím u fotografie...78 Odstranění efektu červených očí z fotografie...78 Rozostření a zaostření fotografie...79 Vylepšení fotografie...79 Změna odstínu / sytosti fotografie...79 Změna hodnoty gamma fotografie nebo obrázku...79 Odstranění skvrn z fotografie...80 Změna nastavení jasu/kontrastu fotografie...80 Použití barevného efektu ve fotografii...80 Změna nastavení Expozice fotografie...81 Odstranění vlnitých vzorů z naskenovaných fotografií, časopisů nebo novin...81 Tisk fotografií...82 Tisk fotografií z disku CD nebo z vyměnitelného zařízení pomocí počítače...82 Zobrazení a tisk fotografií z programu Productivity Studio...82 Tisk Balíčků fotografií...83 Vytváření fotografických pohlednic...83 Tisk všech fotografií z paměťového zařízení...84 Tisk fotografií uložených v paměťovém zařízení pomocí korektury...84 Tisk fotografií podle čísla...85 Řízení tisku fotografií pomocí digitálního fotoaparátu podporujícího standard PictBridge...86 Tisk fotografií z digitálního fotoaparátu pomocí funkce DPOF...87 Tisk fotografií podle rozsahu dat...87 Tisk fotografií pomocí ovládacího panelu s použitím barevných efektů...88 Vytvoření a zobrazení prezentace...88 Obsah 5

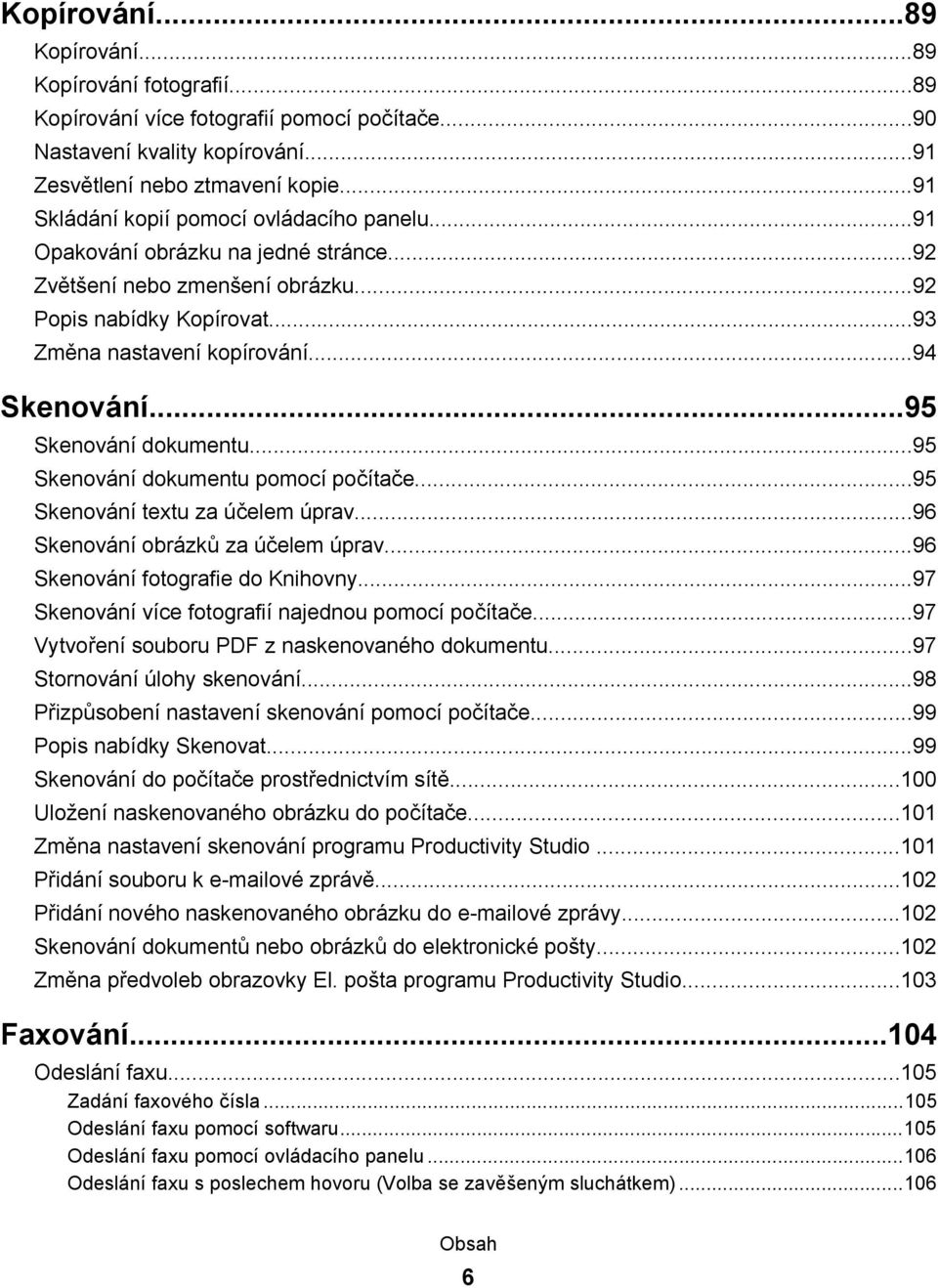

6 Kopírování...89 Kopírování...89 Kopírování fotografií...89 Kopírování více fotografií pomocí počítače...90 Nastavení kvality kopírování...91 Zesvětlení nebo ztmavení kopie...91 Skládání kopií pomocí ovládacího panelu...91 Opakování obrázku na jedné stránce...92 Zvětšení nebo zmenšení obrázku...92 Popis nabídky Kopírovat...93 Změna nastavení kopírování...94 Skenování...95 Skenování dokumentu...95 Skenování dokumentu pomocí počítače...95 Skenování textu za účelem úprav...96 Skenování obrázků za účelem úprav...96 Skenování fotografie do Knihovny...97 Skenování více fotografií najednou pomocí počítače...97 Vytvoření souboru PDF z naskenovaného dokumentu...97 Stornování úlohy skenování...98 Přizpůsobení nastavení skenování pomocí počítače...99 Popis nabídky Skenovat...99 Skenování do počítače prostřednictvím sítě Uložení naskenovaného obrázku do počítače Změna nastavení skenování programu Productivity Studio Přidání souboru k ové zprávě Přidání nového naskenovaného obrázku do ové zprávy Skenování dokumentů nebo obrázků do elektronické pošty Změna předvoleb obrazovky El. pošta programu Productivity Studio Faxování Odeslání faxu Zadání faxového čísla Odeslání faxu pomocí softwaru Odeslání faxu pomocí ovládacího panelu Odeslání faxu s poslechem hovoru (Volba se zavěšeným sluchátkem) Obsah 6

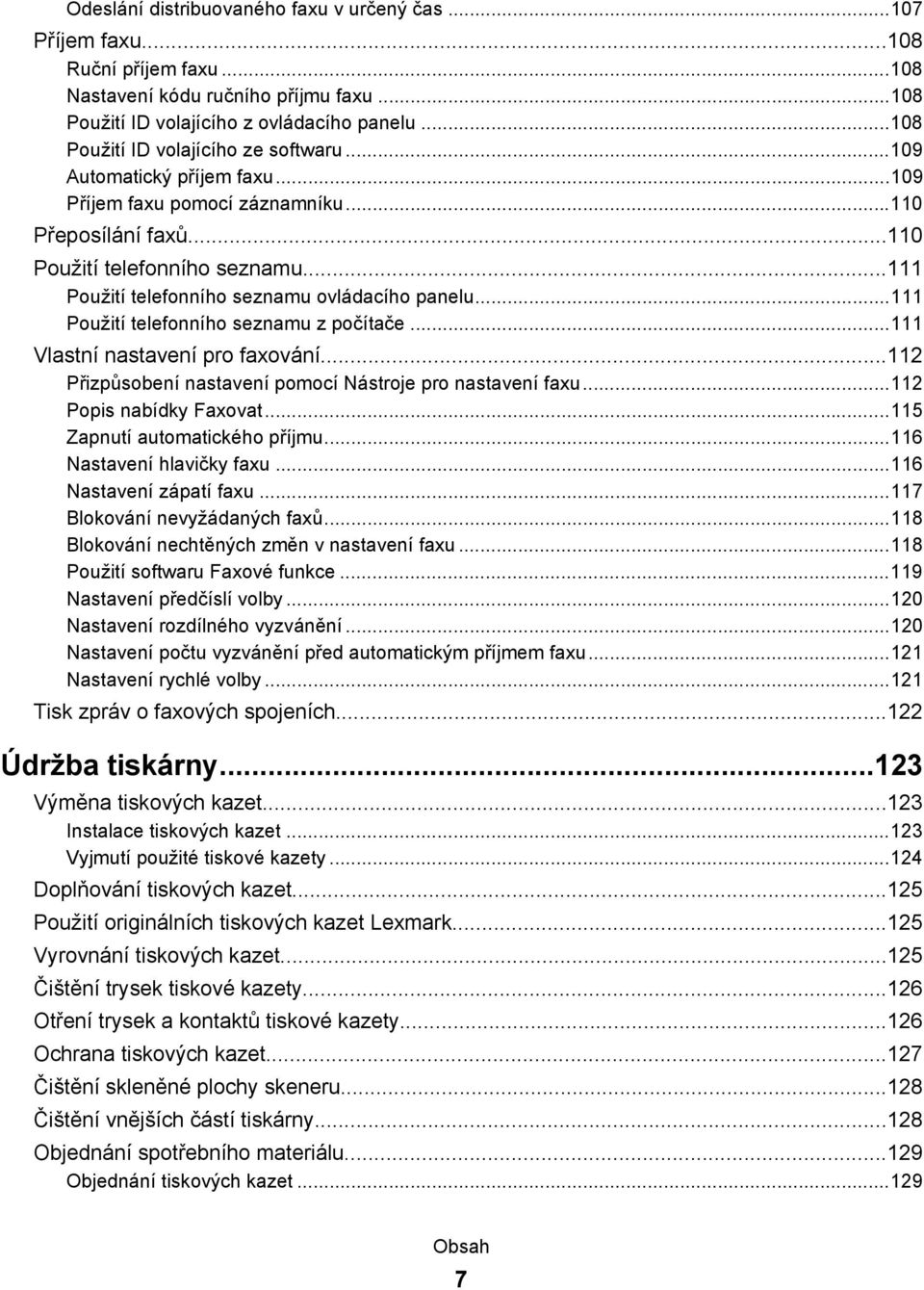

7 Odeslání distribuovaného faxu v určený čas Příjem faxu Ruční příjem faxu Nastavení kódu ručního příjmu faxu Použití ID volajícího z ovládacího panelu Použití ID volajícího ze softwaru Automatický příjem faxu Příjem faxu pomocí záznamníku Přeposílání faxů Použití telefonního seznamu Použití telefonního seznamu ovládacího panelu Použití telefonního seznamu z počítače Vlastní nastavení pro faxování Přizpůsobení nastavení pomocí Nástroje pro nastavení faxu Popis nabídky Faxovat Zapnutí automatického příjmu Nastavení hlavičky faxu Nastavení zápatí faxu Blokování nevyžádaných faxů Blokování nechtěných změn v nastavení faxu Použití softwaru Faxové funkce Nastavení předčíslí volby Nastavení rozdílného vyzvánění Nastavení počtu vyzvánění před automatickým příjmem faxu Nastavení rychlé volby Tisk zpráv o faxových spojeních Údržba tiskárny Výměna tiskových kazet Instalace tiskových kazet Vyjmutí použité tiskové kazety Doplňování tiskových kazet Použití originálních tiskových kazet Lexmark Vyrovnání tiskových kazet Čištění trysek tiskové kazety Otření trysek a kontaktů tiskové kazety Ochrana tiskových kazet Čištění skleněné plochy skeneru Čištění vnějších částí tiskárny Objednání spotřebního materiálu Objednání tiskových kazet Obsah 7

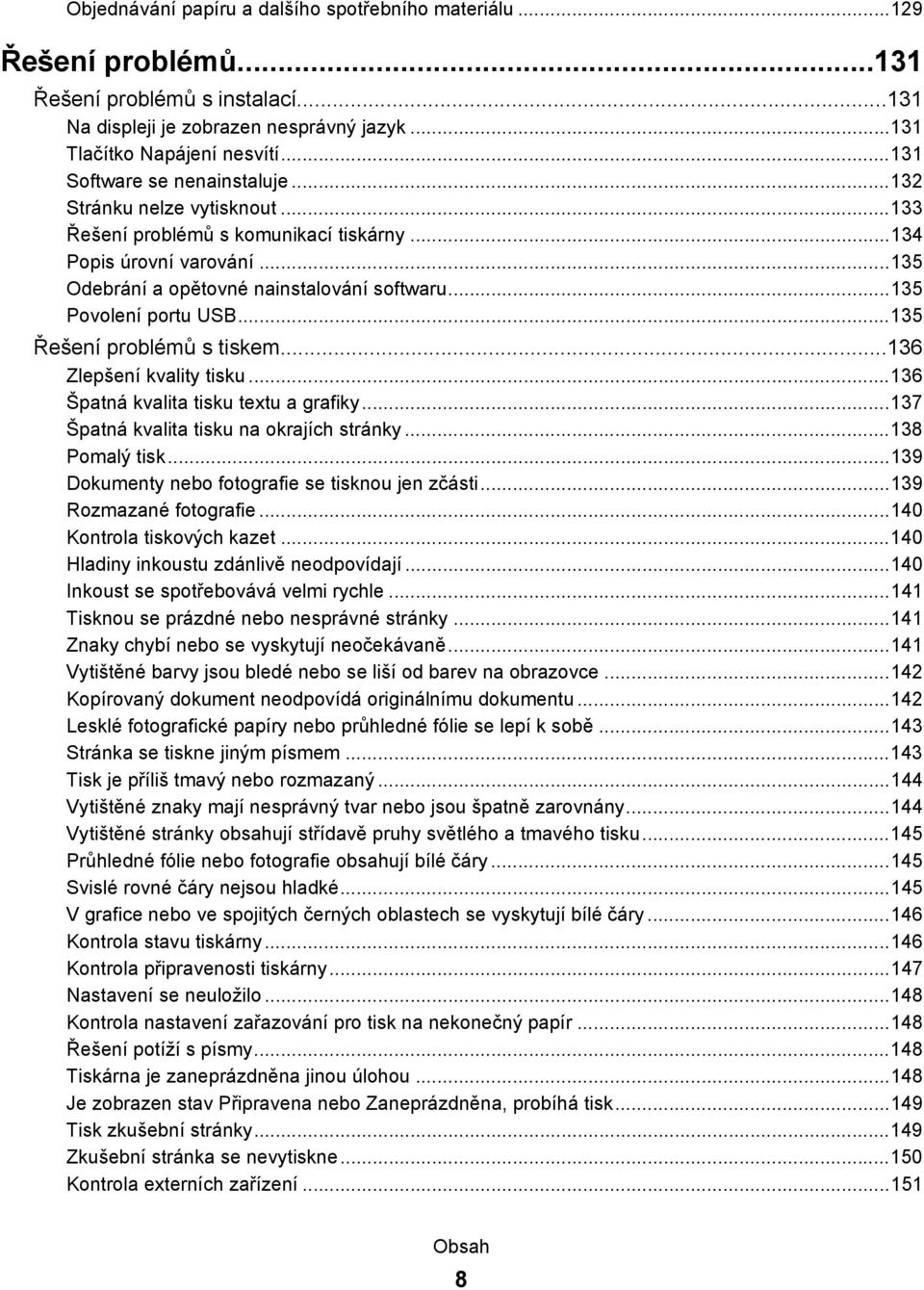

8 Objednávání papíru a dalšího spotřebního materiálu Řešení problémů Řešení problémů s instalací Na displeji je zobrazen nesprávný jazyk Tlačítko Napájení nesvítí Software se nenainstaluje Stránku nelze vytisknout Řešení problémů s komunikací tiskárny Popis úrovní varování Odebrání a opětovné nainstalování softwaru Povolení portu USB Řešení problémů s tiskem Zlepšení kvality tisku Špatná kvalita tisku textu a grafiky Špatná kvalita tisku na okrajích stránky Pomalý tisk Dokumenty nebo fotografie se tisknou jen zčásti Rozmazané fotografie Kontrola tiskových kazet Hladiny inkoustu zdánlivě neodpovídají Inkoust se spotřebovává velmi rychle Tisknou se prázdné nebo nesprávné stránky Znaky chybí nebo se vyskytují neočekávaně Vytištěné barvy jsou bledé nebo se liší od barev na obrazovce Kopírovaný dokument neodpovídá originálnímu dokumentu Lesklé fotografické papíry nebo průhledné fólie se lepí k sobě Stránka se tiskne jiným písmem Tisk je příliš tmavý nebo rozmazaný Vytištěné znaky mají nesprávný tvar nebo jsou špatně zarovnány Vytištěné stránky obsahují střídavě pruhy světlého a tmavého tisku Průhledné fólie nebo fotografie obsahují bílé čáry Svislé rovné čáry nejsou hladké V grafice nebo ve spojitých černých oblastech se vyskytují bílé čáry Kontrola stavu tiskárny Kontrola připravenosti tiskárny Nastavení se neuložilo Kontrola nastavení zařazování pro tisk na nekonečný papír Řešení potíží s písmy Tiskárna je zaneprázdněna jinou úlohou Je zobrazen stav Připravena nebo Zaneprázdněna, probíhá tisk Tisk zkušební stránky Zkušební stránka se nevytiskne Kontrola externích zařízení Obsah 8

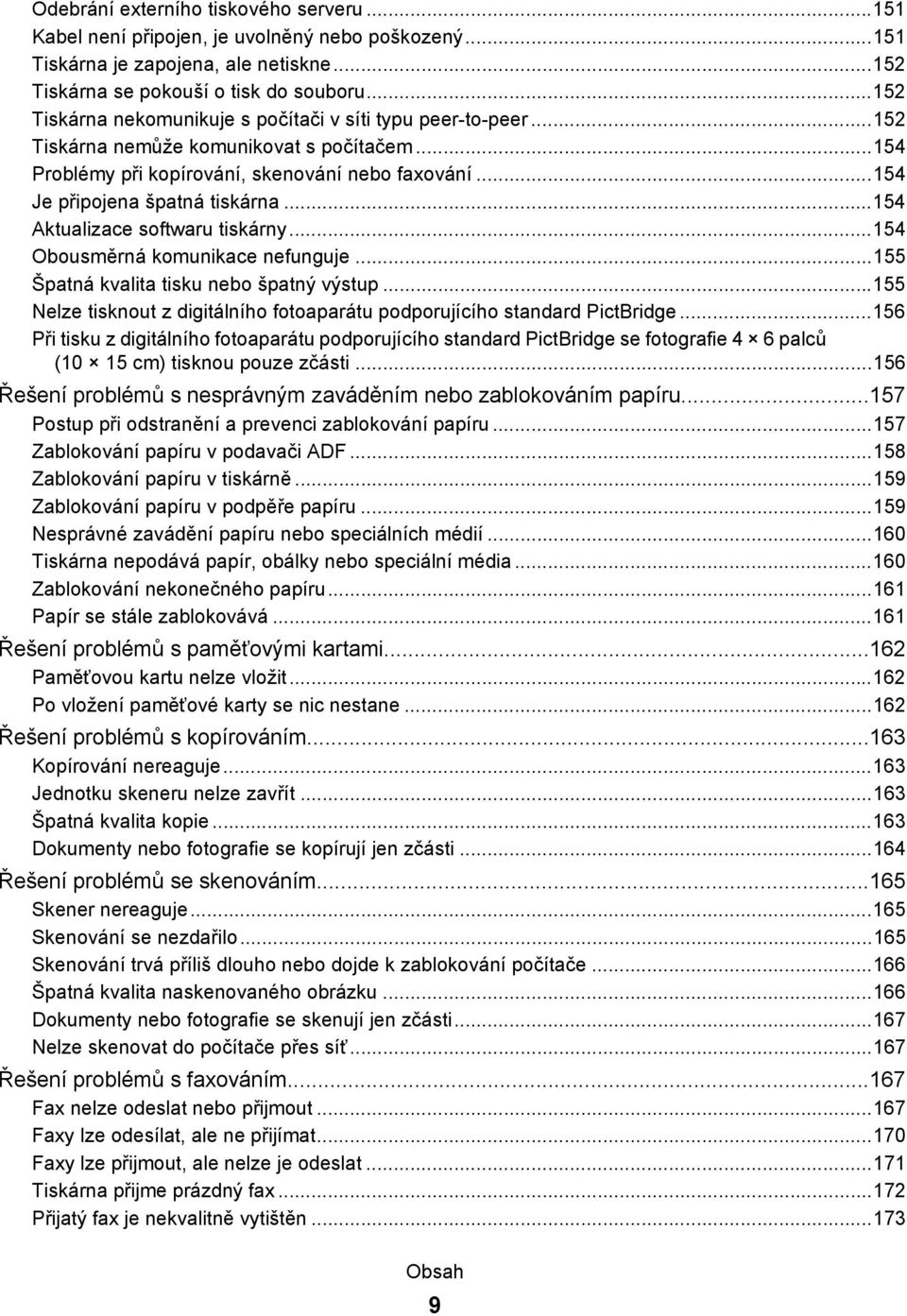

9 Odebrání externího tiskového serveru Kabel není připojen, je uvolněný nebo poškozený Tiskárna je zapojena, ale netiskne Tiskárna se pokouší o tisk do souboru Tiskárna nekomunikuje s počítači v síti typu peer-to-peer Tiskárna nemůže komunikovat s počítačem Problémy při kopírování, skenování nebo faxování Je připojena špatná tiskárna Aktualizace softwaru tiskárny Obousměrná komunikace nefunguje Špatná kvalita tisku nebo špatný výstup Nelze tisknout z digitálního fotoaparátu podporujícího standard PictBridge Při tisku z digitálního fotoaparátu podporujícího standard PictBridge se fotografie 4 6 palců (10 15 cm) tisknou pouze zčásti Řešení problémů s nesprávným zaváděním nebo zablokováním papíru Postup při odstranění a prevenci zablokování papíru Zablokování papíru v podavači ADF Zablokování papíru v tiskárně Zablokování papíru v podpěře papíru Nesprávné zavádění papíru nebo speciálních médií Tiskárna nepodává papír, obálky nebo speciální média Zablokování nekonečného papíru Papír se stále zablokovává Řešení problémů s paměťovými kartami Paměťovou kartu nelze vložit Po vložení paměťové karty se nic nestane Řešení problémů s kopírováním Kopírování nereaguje Jednotku skeneru nelze zavřít Špatná kvalita kopie Dokumenty nebo fotografie se kopírují jen zčásti Řešení problémů se skenováním Skener nereaguje Skenování se nezdařilo Skenování trvá příliš dlouho nebo dojde k zablokování počítače Špatná kvalita naskenovaného obrázku Dokumenty nebo fotografie se skenují jen zčásti Nelze skenovat do počítače přes síť Řešení problémů s faxováním Fax nelze odeslat nebo přijmout Faxy lze odesílat, ale ne přijímat Faxy lze přijmout, ale nelze je odeslat Tiskárna přijme prázdný fax Přijatý fax je nekvalitně vytištěn Obsah 9

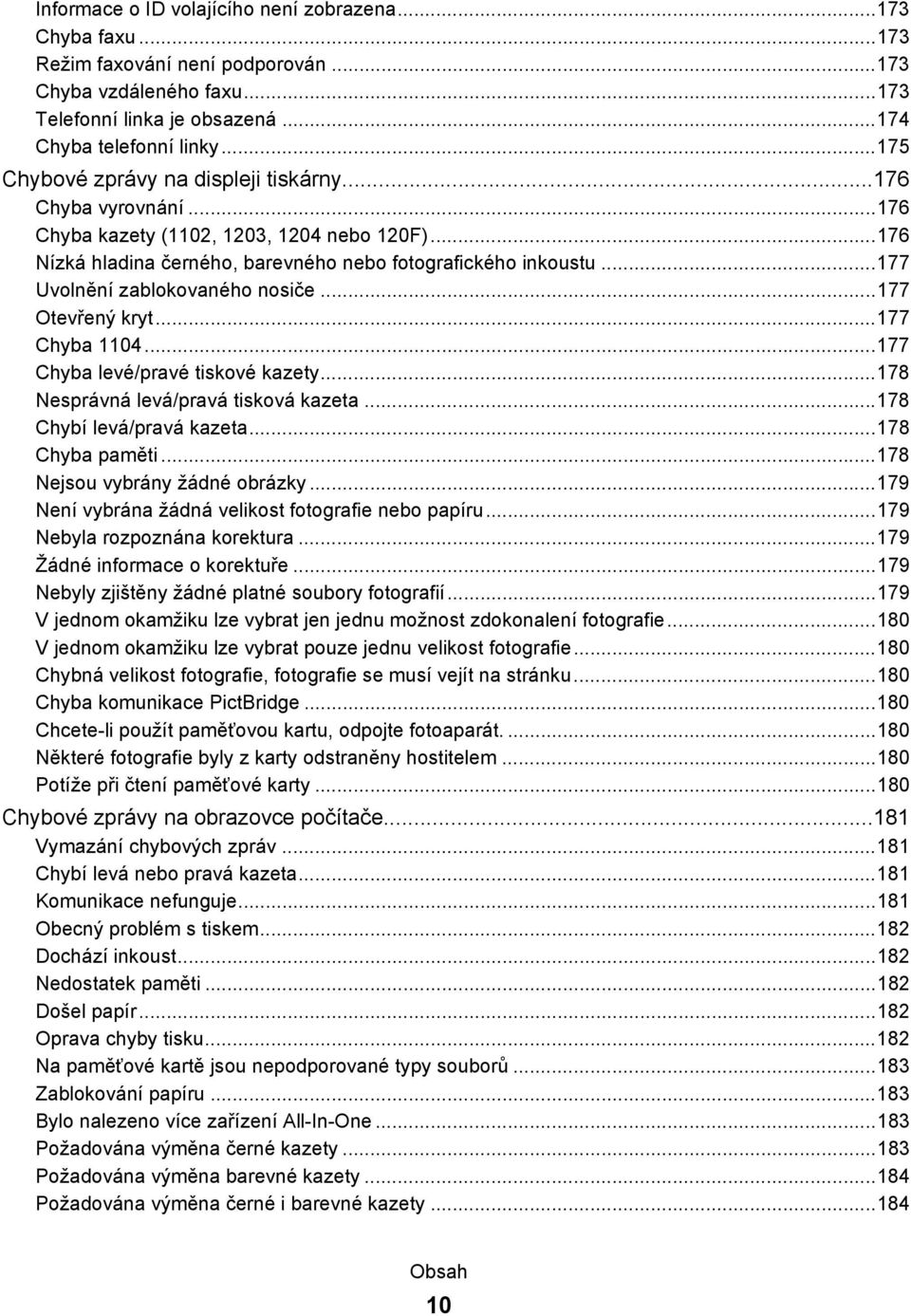

10 Informace o ID volajícího není zobrazena Chyba faxu Režim faxování není podporován Chyba vzdáleného faxu Telefonní linka je obsazená Chyba telefonní linky Chybové zprávy na displeji tiskárny Chyba vyrovnání Chyba kazety (1102, 1203, 1204 nebo 120F) Nízká hladina černého, barevného nebo fotografického inkoustu Uvolnění zablokovaného nosiče Otevřený kryt Chyba Chyba levé/pravé tiskové kazety Nesprávná levá/pravá tisková kazeta Chybí levá/pravá kazeta Chyba paměti Nejsou vybrány žádné obrázky Není vybrána žádná velikost fotografie nebo papíru Nebyla rozpoznána korektura Žádné informace o korektuře Nebyly zjištěny žádné platné soubory fotografií V jednom okamžiku lze vybrat jen jednu možnost zdokonalení fotografie V jednom okamžiku lze vybrat pouze jednu velikost fotografie Chybná velikost fotografie, fotografie se musí vejít na stránku Chyba komunikace PictBridge Chcete-li použít paměťovou kartu, odpojte fotoaparát Některé fotografie byly z karty odstraněny hostitelem Potíže při čtení paměťové karty Chybové zprávy na obrazovce počítače Vymazání chybových zpráv Chybí levá nebo pravá kazeta Komunikace nefunguje Obecný problém s tiskem Dochází inkoust Nedostatek paměti Došel papír Oprava chyby tisku Na paměťové kartě jsou nepodporované typy souborů Zablokování papíru Bylo nalezeno více zařízení All-In-One Požadována výměna černé kazety Požadována výměna barevné kazety Požadována výměna černé i barevné kazety Obsah 10

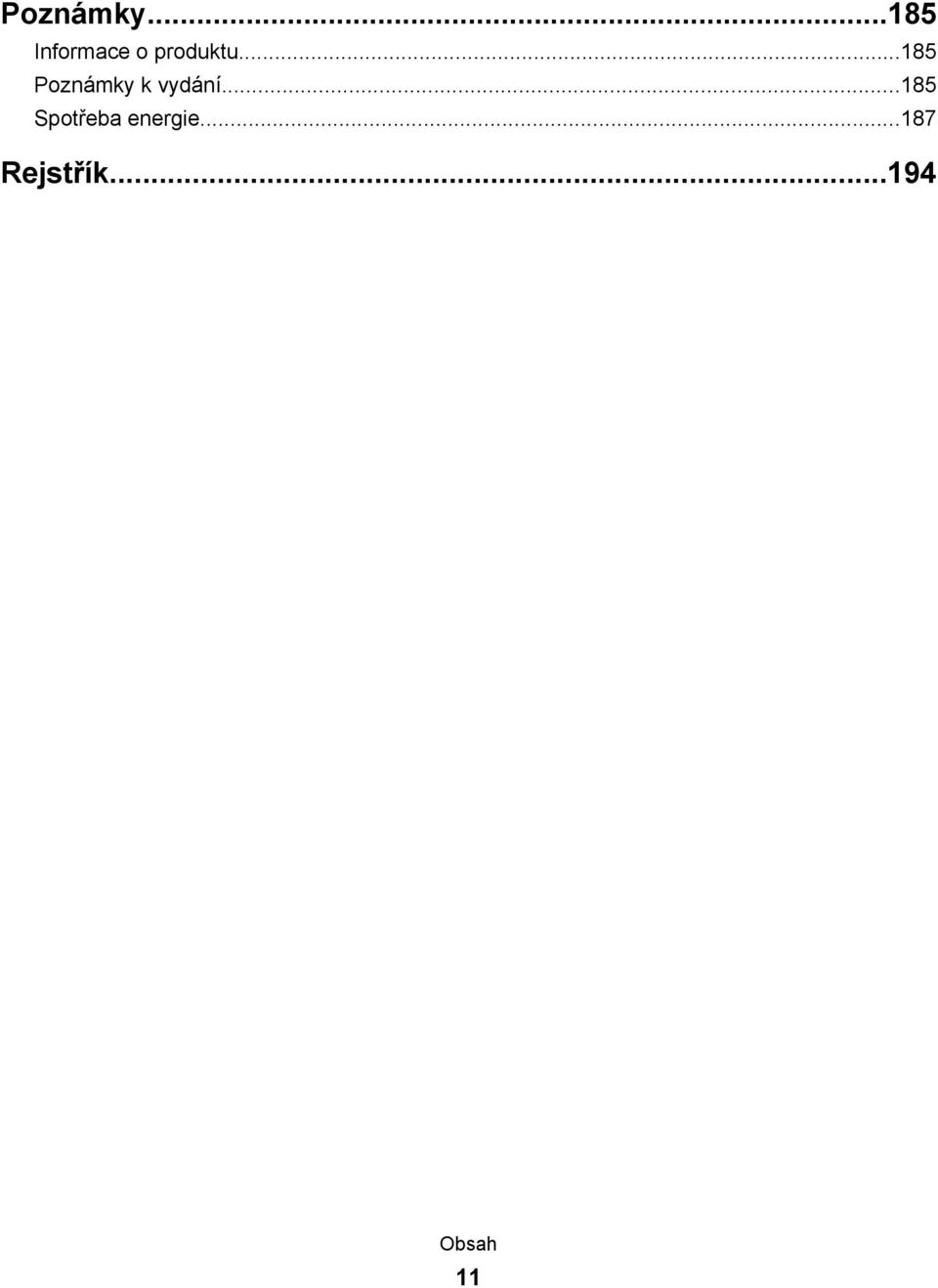

11 Poznámky Informace o produktu Poznámky k vydání Spotřeba energie Rejstřík Obsah 11

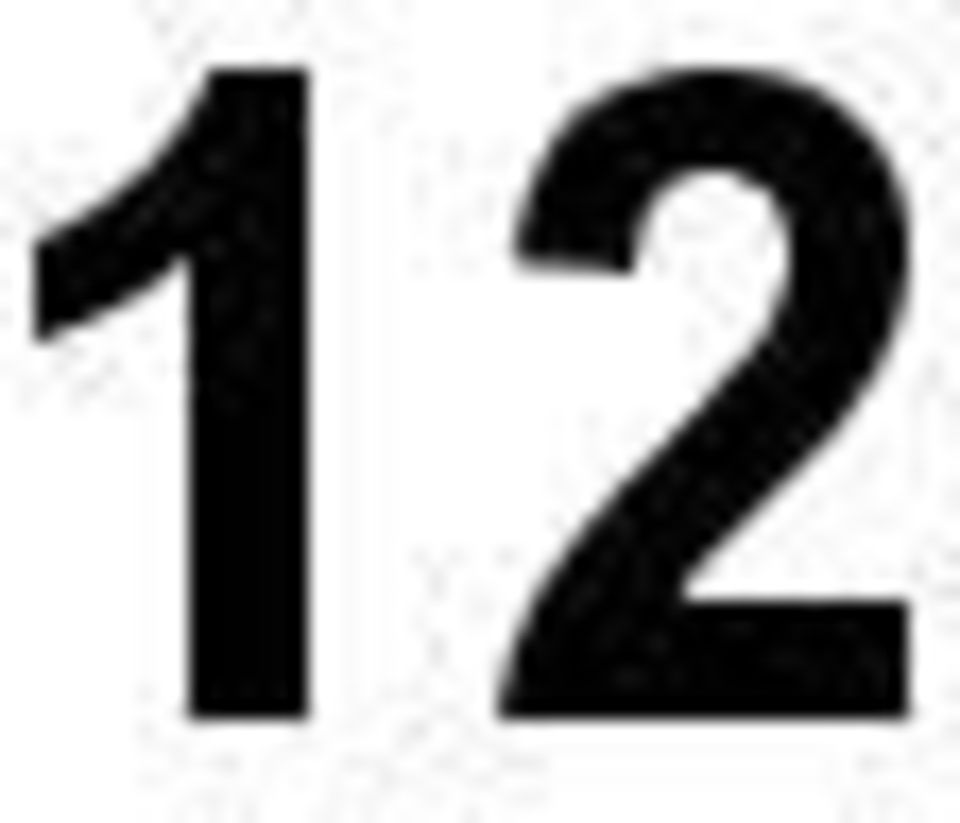

12 12

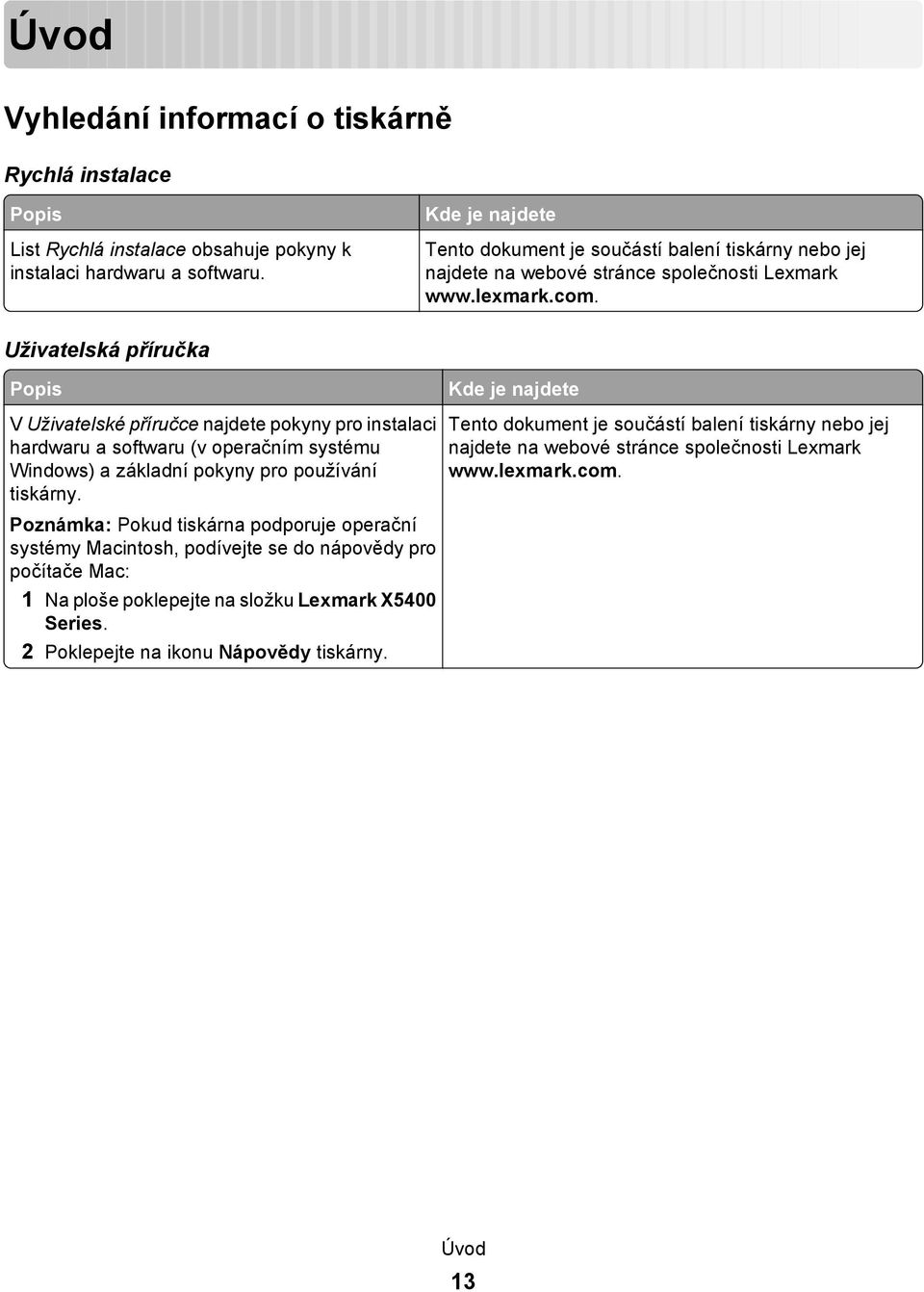

13 Úvod Vyhledání informací o tiskárně Rychlá instalace Popis List Rychlá instalace obsahuje pokyny k instalaci hardwaru a softwaru. Kde je najdete Tento dokument je součástí balení tiskárny nebo jej najdete na webové stránce společnosti Lexmark Uživatelská příručka Popis V Uživatelské příručce najdete pokyny pro instalaci hardwaru a softwaru (v operačním systému Windows) a základní pokyny pro používání tiskárny. Poznámka: Pokud tiskárna podporuje operační systémy Macintosh, podívejte se do nápovědy pro počítače Mac: 1 Na ploše poklepejte na složku Lexmark X5400 Series. 2 Poklepejte na ikonu Nápovědy tiskárny. Kde je najdete Tento dokument je součástí balení tiskárny nebo jej najdete na webové stránce společnosti Lexmark Úvod 13

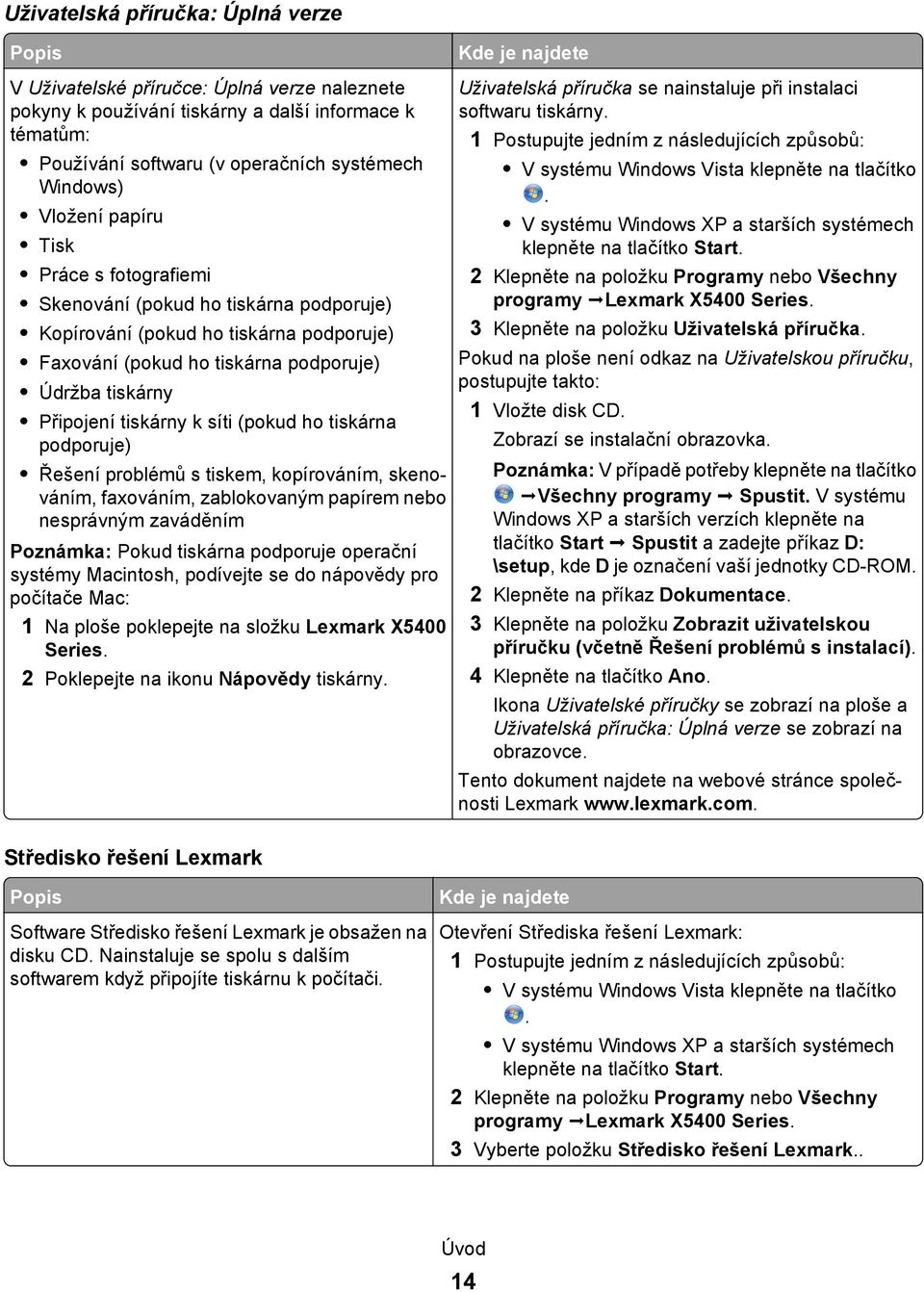

14 Uživatelská příručka: Úplná verze Popis Kde je najdete V Uživatelské příručce: Úplná verze naleznete pokyny k používání tiskárny a další informace k tématům: Používání softwaru (v operačních systémech Windows) Vložení papíru Tisk Práce s fotografiemi Skenování (pokud ho tiskárna podporuje) Kopírování (pokud ho tiskárna podporuje) Faxování (pokud ho tiskárna podporuje) Údržba tiskárny Připojení tiskárny k síti (pokud ho tiskárna podporuje) Řešení problémů s tiskem, kopírováním, skenováním, faxováním, zablokovaným papírem nebo nesprávným zaváděním Poznámka: Pokud tiskárna podporuje operační systémy Macintosh, podívejte se do nápovědy pro počítače Mac: 1 Na ploše poklepejte na složku Lexmark X5400 Series. 2 Poklepejte na ikonu Nápovědy tiskárny. Středisko řešení Lexmark Uživatelská příručka se nainstaluje při instalaci softwaru tiskárny. 1 Postupujte jedním z následujících způsobů: V systému Windows Vista klepněte na tlačítko. V systému Windows XP a starších systémech klepněte na tlačítko Start. 2 Klepněte na položku Programy nebo Všechny programy Lexmark X5400 Series. 3 Klepněte na položku Uživatelská příručka. Pokud na ploše není odkaz na Uživatelskou příručku, postupujte takto: 1 Vložte disk CD. Zobrazí se instalační obrazovka. Poznámka: V případě potřeby klepněte na tlačítko Všechny programy Spustit. V systému Windows XP a starších verzích klepněte na tlačítko Start Spustit a zadejte příkaz D: \setup, kde D je označení vaší jednotky CD-ROM. 2 Klepněte na příkaz Dokumentace. 3 Klepněte na položku Zobrazit uživatelskou příručku (včetně Řešení problémů s instalací). 4 Klepněte na tlačítko Ano. Ikona Uživatelské příručky se zobrazí na ploše a Uživatelská příručka: Úplná verze se zobrazí na obrazovce. Tento dokument najdete na webové stránce společnosti Lexmark Popis Software Středisko řešení Lexmark je obsažen na disku CD. Nainstaluje se spolu s dalším softwarem když připojíte tiskárnu k počítači. Kde je najdete Otevření Střediska řešení Lexmark: 1 Postupujte jedním z následujících způsobů: V systému Windows Vista klepněte na tlačítko. V systému Windows XP a starších systémech klepněte na tlačítko Start. 2 Klepněte na položku Programy nebo Všechny programy Lexmark X5400 Series. 3 Vyberte položku Středisko řešení Lexmark.. Úvod 14

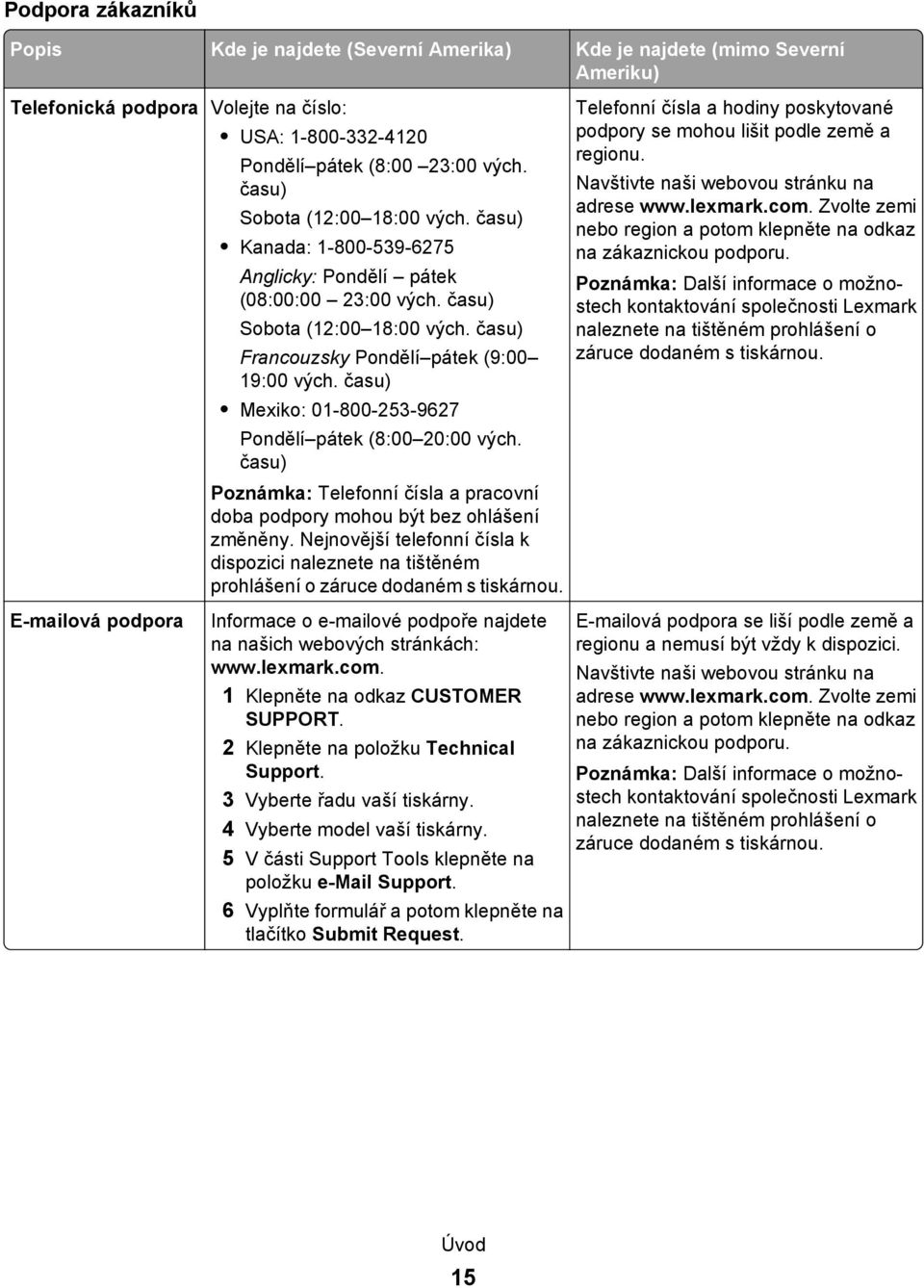

15 Podpora zákazníků Popis Kde je najdete (Severní Amerika) Kde je najdete (mimo Severní Ameriku) Telefonická podpora Volejte na číslo: USA: Pondělí pátek (8:00 23:00 vých. času) Sobota (12:00 18:00 vých. času) Kanada: Anglicky: Pondělí pátek (08:00:00 23:00 vých. času) Sobota (12:00 18:00 vých. času) Francouzsky Pondělí pátek (9:00 19:00 vých. času) Mexiko: Pondělí pátek (8:00 20:00 vých. času) Poznámka: Telefonní čísla a pracovní doba podpory mohou být bez ohlášení změněny. Nejnovější telefonní čísla k dispozici naleznete na tištěném prohlášení o záruce dodaném s tiskárnou. Telefonní čísla a hodiny poskytované podpory se mohou lišit podle země a regionu. Navštivte naši webovou stránku na adrese Zvolte zemi nebo region a potom klepněte na odkaz na zákaznickou podporu. Poznámka: Další informace o možnostech kontaktování společnosti Lexmark naleznete na tištěném prohlášení o záruce dodaném s tiskárnou. ová podpora Informace o ové podpoře najdete na našich webových stránkách: 1 Klepněte na odkaz CUSTOMER SUPPORT. 2 Klepněte na položku Technical Support. 3 Vyberte řadu vaší tiskárny. 4 Vyberte model vaší tiskárny. 5 V části Support Tools klepněte na položku Support. 6 Vyplňte formulář a potom klepněte na tlačítko Submit Request. ová podpora se liší podle země a regionu a nemusí být vždy k dispozici. Navštivte naši webovou stránku na adrese Zvolte zemi nebo region a potom klepněte na odkaz na zákaznickou podporu. Poznámka: Další informace o možnostech kontaktování společnosti Lexmark naleznete na tištěném prohlášení o záruce dodaném s tiskárnou. Úvod 15

16 Omezená záruka Popis Kde je najdete (USA) Kde je najdete (mimo Severní Ameriku) Informace o omezené záruce Společnost Lexmark International, Inc. poskytuje omezenou záruku na to, že použitý materiál a způsob zpracování této tiskárny budou bez závad po dobu 12 měsíců od původního data zakoupení. Chcete-li si přečíst omezení a podmínky této omezené záruky, přečtěte si Prohlášení o omezené záruce, které je přiloženo k této tiskárně nebo zveřejněno na adrese 1 Klepněte na odkaz CUSTOMER SUPPORT. 2 Klepněte na položku Warranty Information. 3 V části Statement of Limited Warranty klepněte na Inkjet & All-In-One Printers. 4 Celou záruku lze procházet pomocí posuvníku. Informace o záruce se mohou lišit podle země nebo regionu. Viz tištěné prohlášení o záruce dodané s tiskárnou. Poznamenejte si následující informace (uvedené na dokladu o zakoupení a na zadní straně tiskárny) a mějte je k dispozici, když nás budete kontaktovat: Číslo typu zařízení Sériové číslo Datum zakoupení Místo nákupu Poznámka k operačnímu systému Všechny vlastnosti a funkce jsou závislé na operačním systému. Celkový popis: Uživatelé systému Windows Viz Uživatelská příručka. Uživatelé systému Macintosh Pokud Váš výrobek podporuje systém Macintosh, podívejte se do nápovědy pro počítače Mac, která je součástí softwaru k tiskárně. Úvod 16

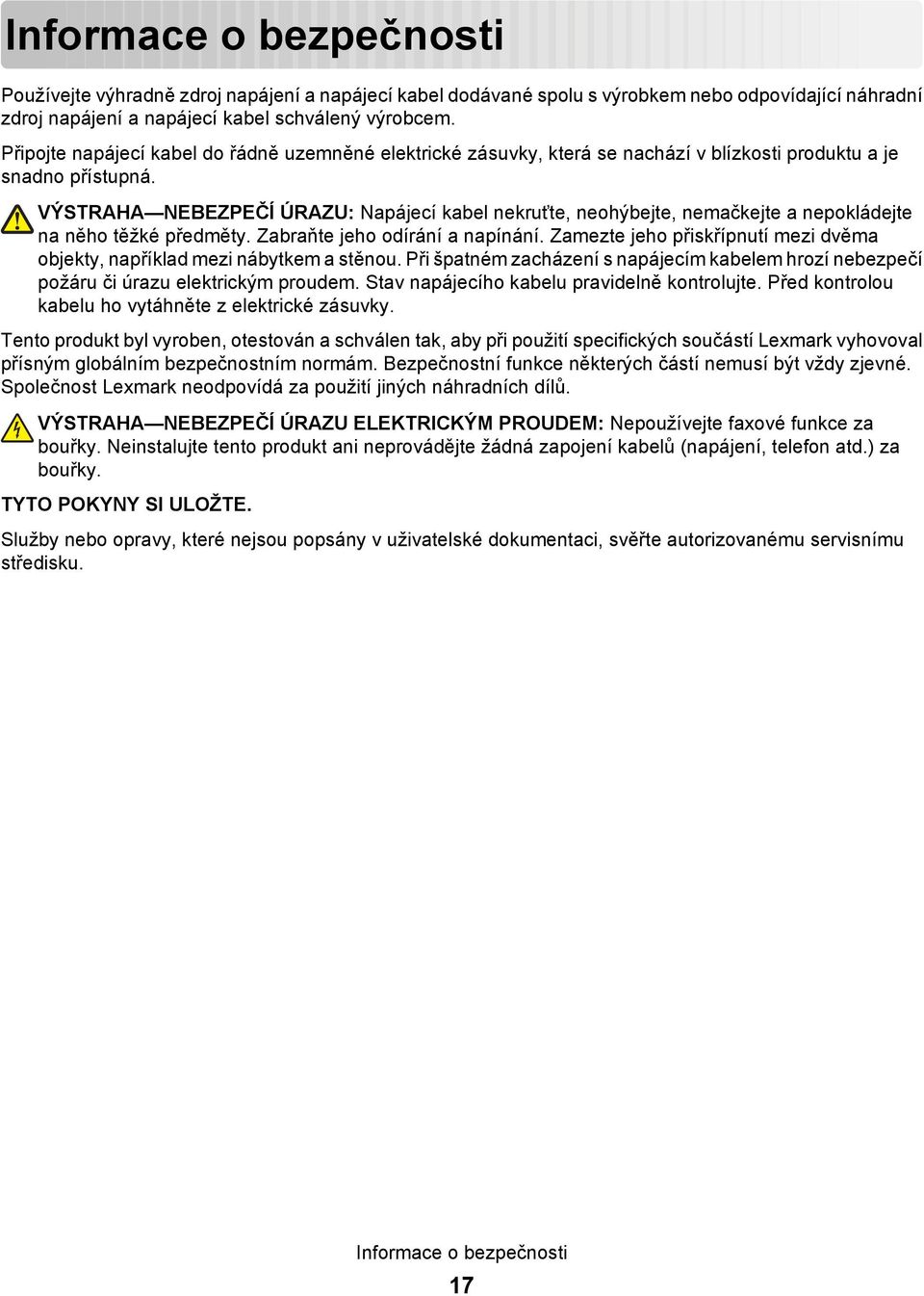

17 Informace o bezpečnosti Používejte výhradně zdroj napájení a napájecí kabel dodávané spolu s výrobkem nebo odpovídající náhradní zdroj napájení a napájecí kabel schválený výrobcem. Připojte napájecí kabel do řádně uzemněné elektrické zásuvky, která se nachází v blízkosti produktu a je snadno přístupná. VÝSTRAHA NEBEZPEČÍ ÚRAZU: Napájecí kabel nekruťte, neohýbejte, nemačkejte a nepokládejte na něho těžké předměty. Zabraňte jeho odírání a napínání. Zamezte jeho přiskřípnutí mezi dvěma objekty, například mezi nábytkem a stěnou. Při špatném zacházení s napájecím kabelem hrozí nebezpečí požáru či úrazu elektrickým proudem. Stav napájecího kabelu pravidelně kontrolujte. Před kontrolou kabelu ho vytáhněte z elektrické zásuvky. Tento produkt byl vyroben, otestován a schválen tak, aby při použití specifických součástí Lexmark vyhovoval přísným globálním bezpečnostním normám. Bezpečnostní funkce některých částí nemusí být vždy zjevné. Společnost Lexmark neodpovídá za použití jiných náhradních dílů. VÝSTRAHA NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Nepoužívejte faxové funkce za bouřky. Neinstalujte tento produkt ani neprovádějte žádná zapojení kabelů (napájení, telefon atd.) za bouřky. TYTO POKYNY SI ULOŽTE. Služby nebo opravy, které nejsou popsány v uživatelské dokumentaci, svěřte autorizovanému servisnímu středisku. Informace o bezpečnosti 17

18 Nastavení tiskárny Tiskárna nemusí podporovat: Paměťové karty Digitální fotoaparát podporující standard PictBridge Režim fotografické karty Kontrola obsahu balení Název Popis 1 Černá tisková kazeta Kazety, které se instalují do tiskárny 2 Barevná tisková kazeta Poznámka: Kombinace kazet se liší podle zakoupeného produktu. 3 Telefonní šňůra Určeno pro faxování. Další informace o připojení této šňůry naleznete v části Volba připojení faxu na str Napájecí kabel Připojuje se k portu zdroje napájení umístěnému na zadní straně tiskárny 5 Návod pro rychlou instalaci Pokyny pro počáteční nastavení 6 Instalační disk CD Instalační software tiskárny Uživatelská příručka: Úplná verze v elektronické podobě 7 Výstupní zásobník podavače ADF Zachycuje dokumenty vystupující z podavače ADF. Poznámka: Kabel USB je třeba zakoupit samostatně. Nastavení tiskárny 18

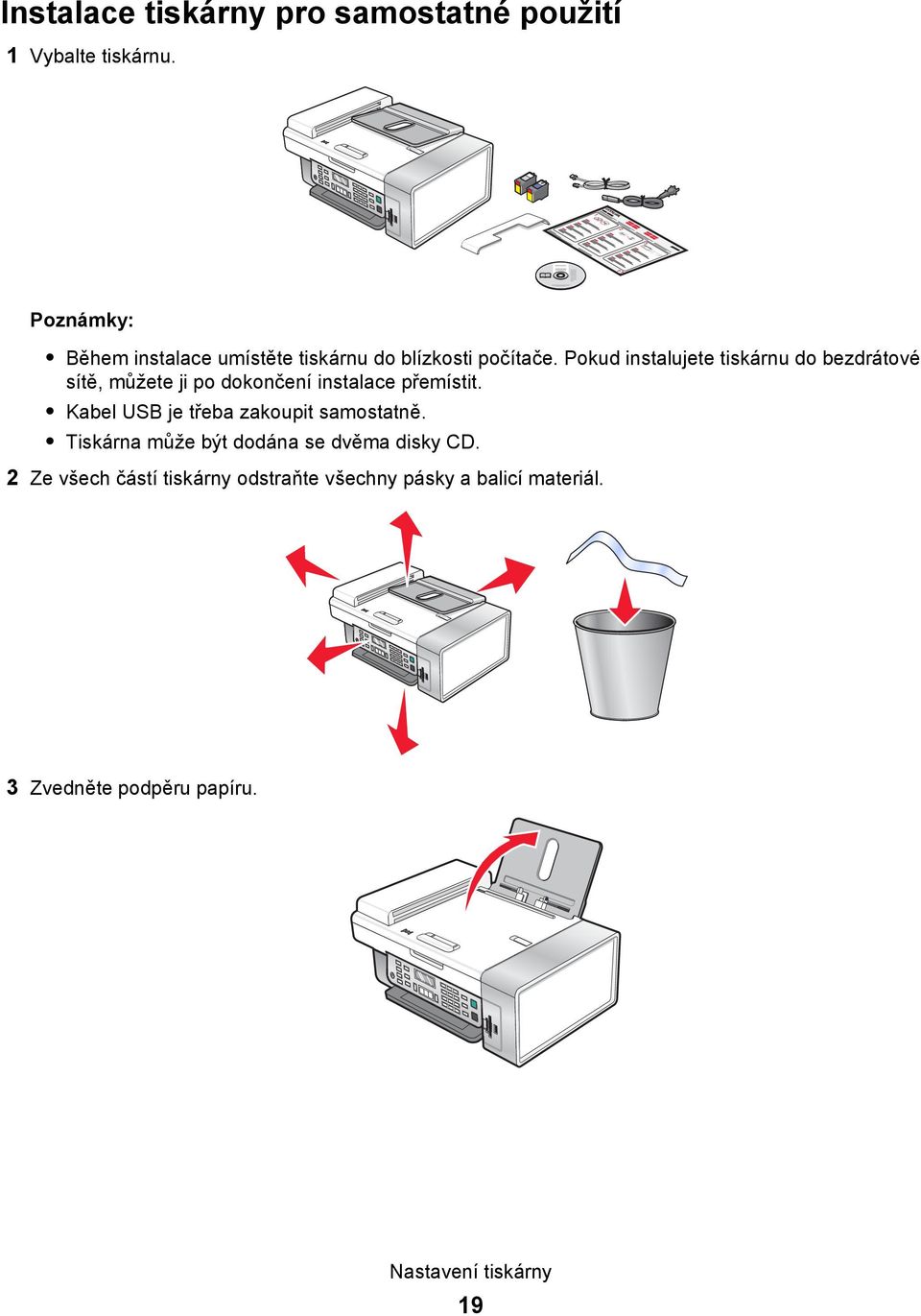

19 Instalace tiskárny pro samostatné použití 1 Vybalte tiskárnu Poznámky: Během instalace umístěte tiskárnu do blízkosti počítače. Pokud instalujete tiskárnu do bezdrátové sítě, můžete ji po dokončení instalace přemístit. Kabel USB je třeba zakoupit samostatně. Tiskárna může být dodána se dvěma disky CD. 2 Ze všech částí tiskárny odstraňte všechny pásky a balicí materiál. 3 Zvedněte podpěru papíru. Nastavení tiskárny 19

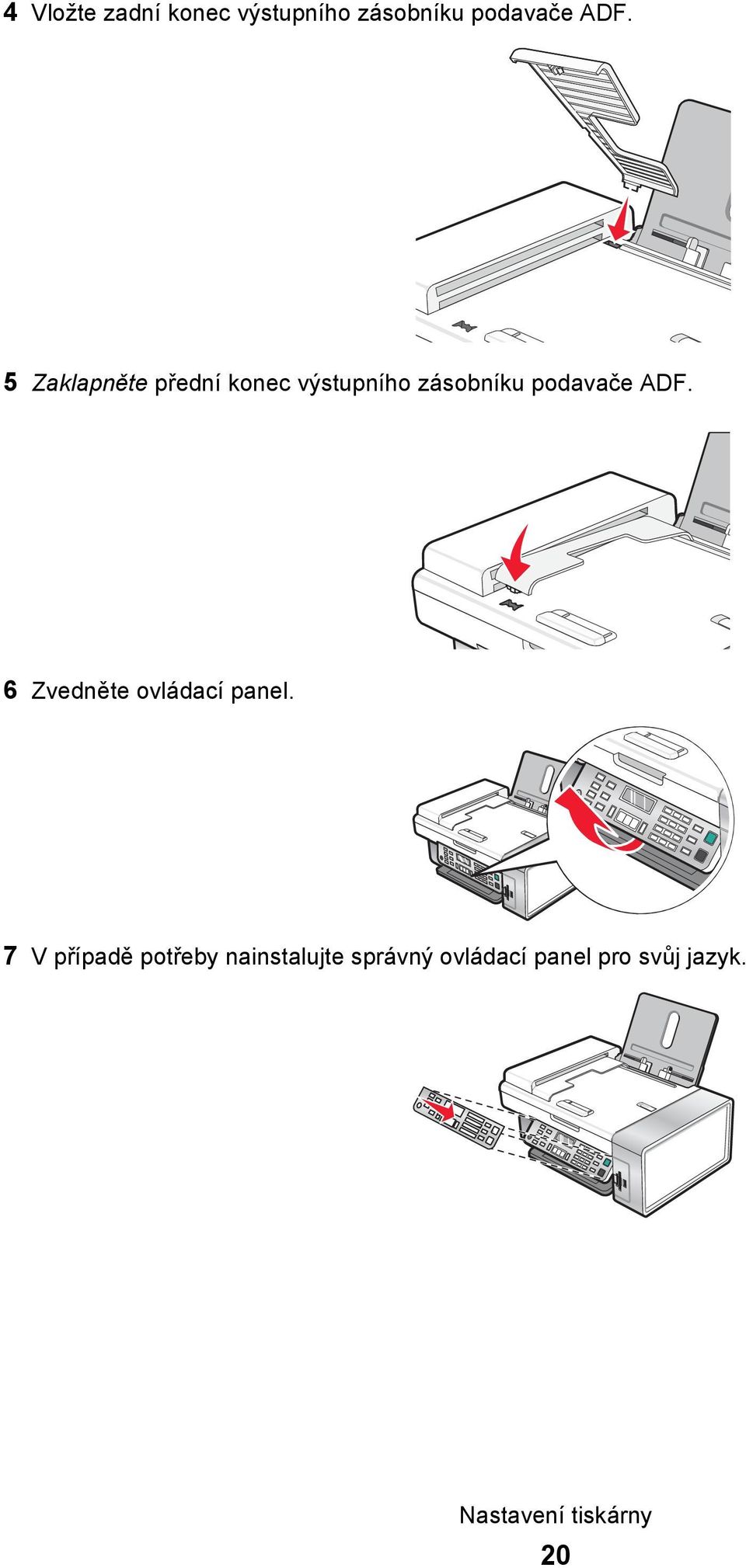

20 4 Vložte zadní konec výstupního zásobníku podavače ADF. 5 Zaklapněte přední konec výstupního zásobníku podavače ADF. 6 Zvedněte ovládací panel. 7 V případě potřeby nainstalujte správný ovládací panel pro svůj jazyk. Nastavení tiskárny 20

21 8 Vysuňte výstupní zásobník papíru. 9 Roztáhněte vodicí lišty. 10 Vložte papír Připojte kabel napájení. Nastavení tiskárny 21

22 12 Zkontrolujte, že je zařízení napájeno elektrickým proudem. 13 Pokud k tomu budete vyzváni, nastavte jazyk. a Na ovládacím panelu tiskárny stiskněte opakovaně tlačítko nebo, dokud se na displeji nezobrazí požadovaný jazyk. b Uložte nastavení stisknutím tlačítka. 14 Pokud k tomu budete vyzváni, nastavte zemi nebo oblast. a Na ovládacím panelu tiskárny stiskněte opakovaně tlačítko nebo, dokud se na displeji nezobrazí požadovaná země nebo oblast. b Uložte nastavení stisknutím tlačítka. Nastavení tiskárny 22

23 15 Otevřete tiskárnu. 16 Stlačte dolů zajišťovací páčky. 17 Odstraňte ochrannou pásku z černé kazety a vložte kazetu do levého nosiče. 18 Zavřete víčko nosiče černé kazety. Nastavení tiskárny 23

24 19 Odstraňte ochrannou pásku z barevné kazety a vložte kazetu do pravého nosiče. 20 Zavřete víčko nosiče barevné kazety. 21 Zavřete tiskárnu. 22 Stiskněte tlačítko. Vytiskne se stránka se vzorkem vyrovnání. Nastavení tiskárny 24

25 23 Stránku se vzorkem vyrovnání zlikvidujte nebo recyklujte. Poznámky: Stránka se vzorkem vyrovnání se může lišit od vyobrazené stránky. Pruhy na stránce se vzorkem vyrovnání jsou normálním jevem a nenaznačují žádný problém. Popis částí tiskárny Část Použití 1 Port PictBridge Slouží k připojení jednotky paměti flash nebo digitálního fotoaparátu podporujícího standard PictBridge k tiskárně. 2 Otvory pro paměťovou kartu Vložení paměťové karty 3 Ovládací panel Ovládání tiskárny Další informace naleznete v části Použití ovládacího panelu na str Výstupní zásobník papíru Uložení papírů po vytištění 5 Vodicí lišta podavače ADF Pomáhá rovně zavádět papír do podavače ADF. 6 Podavač ADF (automatický podavač dokumentů) Skenování, kopírování nebo faxování vícestránkových dokumentů ve formátu Letter, Legal a A4 7 Výstupní zásobník podavače ADF Zachycuje papír vystupující z podavače ADF. 8 Vodicí lišta Při podávání drží papír v přímé poloze. Nastavení tiskárny 25

26 Část Použití 9 Podpěra papíru Vložení papíru 10 Zarážka papíru podavače ADF Zastaví papír vystupující z podavače ADF Podpěra vystupujícího papíru formátu A4 nebo Legal 11 Skleněná plocha skeneru Kopírování, skenování, faxování nebo odebrání položky 12 Horní kryt Přístup ke skleněné ploše skeneru Část Použití 1 Jednotka skeneru Přístup k tiskovým kazetám 2 Nosič tiskové kazety Instalace, výměna nebo vyjmutí tiskové kazety 3 Port USB Připojení tiskárny k počítači pomocí kabelu USB 4 Port EXT Slouží k připojení dalších zařízení k tiskárně, jako jsou například datový modem, faxmodem, telefon nebo záznamník. Poznámka: Abyste se dostali k tomuto portu, musíte vyjmout konektor. EXT 5 Port LINE Slouží k připojení tiskárny k funkční telefonní lince, aby bylo možné odesílat a přijímat faxy. Aby bylo možné přijmout příchozí faxová volání, tiskárna musí být připojena k této telefonní lince. Poznámka: K portu LINE nepřipojujte další zařízení a k tiskárně nepřipojujte DSL či ISDN linku, ani kabelový modem. LINE Nastavení tiskárny 26

27 Část Použití 6 Zdroj napájení s portem Připojení tiskárny k napájení Příprava tiskárny na faxování VÝSTRAHA NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Nepoužívejte faxové funkce za bouřky. Neinstalujte tento produkt ani neprovádějte žádná zapojení kabelů (napájení, telefon atd.) za bouřky. Použití adaptéru RJ11 Země/oblast V. Británie Irsko Finsko Norsko Dánsko Itálie Švédsko Nizozemsko Francie Portugalsko Chcete-li připojit tiskárnu k záznamníku nebo jinému telekomunikačnímu zařízení, použijte adaptér telefonní linky přiložený v balení tiskárny. 1 Zapojte jeden konec telefonní šňůry do portu Line tiskárny. 2 Připojte adaptér k telefonnímu kabelu dodanému s tiskárnou. Poznámka: Je zobrazen adaptér pro Velkou Británii. Adaptér pro vaši zemi/oblast se může lišit, měl by se však shodovat telefonními zásuvkami používanými ve vaší zemi/oblasti. 3 Připojte telefonní kabel telekomunikačního zařízení do levého výstupu adaptéru. Nastavení tiskárny 27

28 Pokud vaše telekomunikační zařízení používá telefonní kabel typu US (RJ11), postupujte při připojení zařízení takto: 1 Odstraňte záslepku z portu EXT na zadní straně tiskárny. Poznámka: Po odstranění této záslepky nebude fungovat správně žádné zařízení specifické pro danou zemi nebo oblast, které připojíte k tiskárně pomocí adaptéru. 2 Připojte telekomunikační zařízení přímo do portu EXT na zadní straně tiskárny. Výstraha nebezpečí poškození: Během odesílání nebo přijímání faxu se nedotýkejte kabelů nebo tiskárny ve vyznačené oblasti. Země/oblast Saúdská Arábie Spojené arabské emiráty Egypt Bulharsko Česká republika Belgie Austrálie Jihoafrická republika Řecko Izrael Maďarsko Polsko Rumunsko Rusko Slovinsko Španělsko Turecko Nastavení tiskárny 28

29 Postup při připojení záznamníku nebo jiného telekomunikačního zařízení k tiskárně: 1 Vyjměte záslepku ze zadní strany tiskárny. Poznámka: Po odstranění této záslepky nebude fungovat správně žádné zařízení specifické pro danou zemi nebo oblast, které připojíte k tiskárně pomocí adaptéru. 2 Připojte telekomunikační zařízení přímo do portu EXT na zadní straně tiskárny. Výstraha nebezpečí poškození: Během odesílání nebo přijímání faxu se nedotýkejte kabelů nebo tiskárny ve vyznačené oblasti. Země/oblast Německo Rakousko Švýcarsko Nastavení tiskárny 29

30 V portu EXT tiskárny je zastrčena záslepka. Záslepka je nutná pro správnou funkci tiskárny. Poznámka: Vložku nevyjímejte. Pokud ji vyjmete, možná nebudou fungovat další telekomunikační zařízení v dosahu (například telefony či záznamníky). Volba připojení faxu Tiskárnu můžete propojit se zařízením, jako je telefon, záznamník nebo počítačový modem. Pokud dojde k potížím, prostudujte si informace v části Řešení problémů s instalací na str Poznámka: Tiskárna je analogové zařízení, které nejlépe pracuje při přímém zapojení do zásuvky ve zdi. Ostatní zařízení (jako je telefon nebo záznamník) lze úspěšně připojit tak, aby procházela tiskárnou, jak je uvedeno v instalačních krocích. Chcete-li používat digitální připojení, jako je ISDN, DSL nebo ADSL, je potřeba použít zařízení (například filtr DSL) jiného výrobce. Nemusíte připojovat tiskárnu k počítači, ale je třeba ji připojit k telefonní lince, aby bylo možné odesílat a přijímat faxy. Tiskárnu můžete připojit k jinému zařízení. Pomocí následující tabulky můžete určit nejlepší způsob nastavení tiskárny. Zařízení Výhody Další informace Tiskárna Telefonní šňůra Odesílání a příjem faxů bez použití počítače. Zapojení přímo do telefonní zásuvky ve zdi na str. 32 Tiskárna Telefon Dvě telefonní šňůry Tiskárna Telefon Záznamník Tři telefonní šňůry Používáte faxovou linku jako běžnou telefonní linku. Odesílání a příjem faxů bez použití počítače. Připojení k telefonu na str. 35 Příjem příchozích hlasových zpráv i faxů. Připojení k záznamníku na str. 31 Nastavení tiskárny 30

31 Zařízení Výhody Další informace Tiskárna Telefon Počítačový modem Tři telefonní šňůry Odesílání faxů pomocí počítače nebo tiskárny. Připojení k počítači pomocí modemu na str. 34 Připojení k záznamníku Připojením záznamníku k tiskárně můžete přijímat příchozí hlasové zprávy i faxy. Poznámka: Postup instalace se může lišit v závislosti na zemi nebo regionu, ve které tiskárnu používáte. Další informace o připojení tiskárny k telekomunikačnímu zařízení naleznete v souvisejícím tématu Použití adaptéru RJ11. 1 Zkontrolujte, zda máte následující položky: Telefon Záznamník Tři telefonní šňůry Telefonní zásuvku ve zdi 2 Zapojte jednu telefonní šňůru do portu LINE tiskárny a poté ji připojte k funkční telefonní zásuvce ve zdi. 3 Vyjměte ochrannou zástrčku z portu EXT tiskárny. Nastavení tiskárny 31

32 4 Připojte druhou telefonní šňůru z telefonu do záznamníku. 5 Připojte třetí telefonní šňůru ze záznamníku do portu EXT tiskárny. Zapojení přímo do telefonní zásuvky ve zdi Připojte tiskárnu přímo do telefonní zásuvky ve zdi, abyste mohli vytvářet kopie nebo odesílat a přijímat faxy bez použití počítače. 1 Zkontrolujte, zda máte k dispozici telefonní šňůru a telefonní zásuvku ve zdi. 2 Zapojte jeden konec telefonní šňůry do portu LINE tiskárny. 3 Zapojte druhý konec telefonní šňůry do aktivní telefonní zásuvky ve zdi. Nastavení tiskárny 32

33 Zapojení přímo do telefonní zásuvky ve zdi v Německu Připojte tiskárnu přímo do telefonní zásuvky ve zdi, abyste mohli odesílat a přijímat faxy bez použití počítače. 1 Zkontrolujte, zda máte k dispozici telefonní šňůru (dodává se společně s výrobkem) a telefonní zásuvku ve zdi. 2 Zapojte jeden konec telefonní šňůry do portu LINE tiskárny. 3 Zapojte druhý konec telefonní šňůry do aktivní síťové telefonní zásuvky ve zdi. 4 Pokud byste chtěli použít stejnou linku pro faxovou i telefonickou komunikaci, připojte druhou telefonní linku (není součástí dodávky) mezi telefon a zdířku F aktivní telefonní zásuvky ve zdi. Nastavení tiskárny 33

34 5 Pokud byste chtěli použít stejnou linku pro nahrávání zpráv do záznamníku, připojte druhou telfonní linku (není součástí dodávky) mezi záznamník a druhou zdířku N telefonní zásuvky ve zdi. Připojení k počítači pomocí modemu Připojte tiskárnu k počítači pomocí modemu, abyste mohli odesílat faxy z počítačového programu. Poznámka: Postup instalace se může lišit v závislosti na zemi nebo regionu, ve které tiskárnu používáte. Další informace o připojení tiskárny k telekomunikačnímu zařízení naleznete v souvisejícím tématu Použití adaptéru RJ11. 1 Zkontrolujte, zda máte následující položky: Telefon Počítač s modemem Dvě telefonní šňůry Telefonní zásuvku ve zdi 2 Zapojte telefonní šňůru do portu LINE tiskárny a poté ji připojte k funkční telefonní zásuvce ve zdi. Nastavení tiskárny 34

35 3 Vyjměte ochrannou zástrčku z portu EXT tiskárny. 4 Připojte druhou telefonní šňůru z počítačového modemu do portu EXT tiskárny. Připojení k telefonu Připojte k tiskárně telefon, abyste mohli faxovou linku používat jako normální telefonní linku. Poté nastavte tiskárnu, k níž je připojen telefon, abyste mohli vytvářet kopie nebo odesílat a přijímat faxy bez použití počítače. Poznámka: Postup instalace se může lišit v závislosti na zemi nebo regionu, ve které tiskárnu používáte. Další informace o připojení tiskárny k telekomunikačnímu zařízení naleznete v souvisejícím tématu Použití adaptéru RJ11. 1 Zkontrolujte, zda máte následující položky: Telefon Dvě telefonní šňůry Telefonní zásuvku ve zdi 2 Zapojte jednu telefonní šňůru do portu LINE tiskárny a poté ji připojte k funkční telefonní zásuvce ve zdi. Nastavení tiskárny 35

36 3 Vyjměte ochrannou zástrčku z portu EXT tiskárny. 4 Připojte druhou telefonní šňůru k telefonu a poté ji zapojte do portu EXT tiskárny. Nastavení pro faxování při zapojení tiskárny za pobočkovou ústřednou Je-li tiskárna používána v menší firmě nebo kanceláři, může být zapojena do telefonního systému malé soukromé ústředny. Při vytočení faxového čísla tiskárna normálně čeká na oznamovací tón a až potom vytočí zadané faxové číslo. Tento způsob vytáčení však nemusí fungovat, pokud systém vlastní ústředny používá oznamovací tón, který většina faxových přístrojů nerozezná. Funkce Volba čísla přes vlastní ústřednu umožňuje tiskárně vytočit faxové číslo bez čekání na rozeznání oznamovacího tónu. 1 Poklepejte na pracovní ploše na ikonu Productivity Studio. 2 V oblasti Nastavení na uvítací obrazovce klepněte na tlačítko Historie a nastavení faxování. 3 V nabídce Co chci udělat klepněte na příkaz Upravit seznam rychlých voleb a další nastavení faxu. 4 Klepněte na kartu Volba a odesílání. 5 V oblasti Volba čísla u vaší telefonní linky vyberte v rozbalovacím seznamu Způsob volby položku Za pobočkovou ústřednou. 6 Nastavení uložte klepnutím na tlačítko OK. Nastavení tiskárny 36

37 Použití digitální telefonní služby Faxmodem je analogové zařízení. Některá zařízení lze připojit k tiskárně, takže je možné využít digitální telefonní služby. Používáte-li telefonní službu ISDN, připojte tiskárnu k analogovému telefonnímu portu (R-interface port) na koncovém adaptéru ISDN. Chcete-li se dozvědět další informace nebo zažádat o port R-interface, kontaktujte vašeho poskytovatele ISDN. Pokud používáte službu DSL, připojte tiskárnu k filtru DSL nebo ke směrovači, které podporují analogové použití. Další informace získáte od svého poskytovatele DSL. Pokud používáte pobočkovou ústřednu, zkontrolujte, zda připojujete tiskárnu k analogovému konektoru pobočkové ústředny. Jestliže neexistuje, uvažte instalaci analogové telefonní linky pro faxový přístroj. Další informace o faxování při použití pobočkové ústředny naleznete v souvisejícím tématu Nastavení faxování za pobočkovou ústřednou. Popis ovládacího panelu Tiskárna nemusí podporovat: paměťové karty digitální fotoaparát podporující standard PictBridge režim fotografické karty Použití ovládacího panelu Na displeji se zobrazují: Stav tiskárny Zprávy Nabídky Tlačítko Použití 1 Zapnutí a vypnutí tiskárny Zastavení procesu tisku, kopírování, skenování nebo faxování 2 Režim Kopírování Otevření výchozí obrazovky pro kopírování a pořizování kopií Poznámka: Tento režim je zvolen, pokud svítí kontrolka tlačítka. Nastavení tiskárny 37

38 Tlačítko Použití 3 Režim Skenování Otevření výchozí obrazovky pro skenování a skenování dokumentů Poznámka: Tento režim je zvolen, pokud svítí kontrolka tlačítka. 4 Režim faxování Umožňuje otevření výchozí obrazovky pro faxování a odesílání faxů. Poznámka: Tento režim je zvolen, pokud svítí kontrolka tlačítka. 5 Fotografická karta Zobrazení výchozí obrazovky fotografií a tisk fotografií Poznámka: Tento režim je zvolen, pokud svítí kontrolka tlačítka. 6 Změna velikosti V režimu Kopírování: Změna velikosti kopie V režimu Fotografická karta: Změna velikosti fotografie 7 Světlejší/Tmavší Nastavení jasu kopie, faxu nebo fotografie 8 Zobrazení nabídky Kopírovat, Skenovat, Faxovat nebo Fotografická karta v závislosti na tom, který režim je zvolen Tlačítko Použití 1 Návrat na předchozí obrazovku Odstranění písmena nebo číslice 2 Zmenšení čísla Odstranění písmena nebo číslice Listování v seznamu nabídek, podnabídek nebo nastavení na displeji 3 Výběr položky nabídky nebo podnabídky zobrazené na displeji Zavedení nebo vysunutí papíru 4 Zvětšení čísla Vložení mezery mezi písmena nebo číslice Listování v seznamu nabídek, podnabídek nebo nastavení na displeji Nastavení tiskárny 38

39 Tlačítko Použití 5 Zrušení zpracovávané úlohy tisku, kopírování, skenování nebo faxování Umožňuje vymazání faxového čísla nebo ukončení faxového přenosu a návrat k výchozí obrazovce pro faxování. Konec práce v nabídce či podnabídce a návrat k výchozí obrazovce pro kopírování, skenování, faxování nebo fotografickou kartu Vymazání aktuálních nastavení nebo zrušení chybové zprávy a návrat k výchozím nastavením Tlačítko Použití 1 Číslice nebo symbol na klávesnici V režimu Kopírování nebo Fotografická karta: Zadejte počet kopií nebo výtisků, které chcete vytvořit. V režimu faxování: Zadávání faxových čísel Navigace v automatizovaném odpovědním systému Výběr písmen při vytváření seznamu rychlé volby Zadávání čísel při zadávání nebo úpravě data a času zobrazených na displeji 2 Automatický příjem Pokud svítí indikátor tlačítka, budou přijata všechna příchozí volání. Poznámka: Informace o nastavení počtu zvonění, po kterém tiskárna přijme příchozí volání, naleznete v části Automatický příjem faxu na str Pauza/opakovaná volba V režimu faxování: Zobrazí poslední volané číslo. Stisknutím tlačítka nebo zobrazíte posledních pět volaných čísel. Vložte třísekundovou pauzu do vytáčeného čísla, chcete-li počkat na přepojení na vnější linku nebo začít komunikovat s hlasovým systémem automatických odpovědí. Pauzu vložte pouze tehdy, pokud jste již začali zadávat číslo. 4 Telefonní seznam Umožňuje přístup k naprogramovaným číslům rychlé volby (pozice 1-89) nebo k číslům skupinové volby (pozice 90-99). Nastavení tiskárny 39

40 Tlačítko Použití 5 Start Barevně Spuštění úlohy barevného kopírování, skenování, faxování nebo tisku fotografií - v závislosti na vybraném režimu. 6 Start Černobíle Spuštění úlohy černobílého kopírování, skenování, faxování nebo tisku fotografií - v závislosti na vybraném režimu. Uložení nastavení V nabídce nastavení je vedle výchozího nastavení zobrazena *. Změna nastavení: 1 Stiskněte opakovaně tlačítko nebo, dokud se nezobrazí požadované nastavení. 2 Stiskněte tlačítko : Uložení většiny nastavení. Vedle uloženého nastavení se zobrazí *. Uložení dočasného nastavení. Vedle vybraného nastavení se zobrazí *. Poznámka: Tiskárna se vrátí k výchozímu nastavení dočasného nastavení po dvou minutách nečinnosti nebo při vypnutí tiskárny. Dočasné nastavení Režim Kopírování Režim Skenování Režim faxování Počet kopií Změna velikosti Světlejší/Tmavší Kvalita Opakovat obrázek Více stránek na list Původní velikost Původní typ Kvalita Původní velikost Změna velikosti Světlejší/Tmavší Kvalita Fotografická karta Platnost následujících nastavení režimu Fotografická karta nevyprší po dvou minutách nečinnosti nebo při vypnutí tiskárny, ale výchozí tovární nastavení se obnoví při vyjmutí paměťové karty nebo jednotky paměti flash. Fotografické efekty Velikost papíru Velikost fotografie Rozložení Kvalita Typ papíru Nastavení tiskárny 40

41 Změna funkce časového limitu: a Stiskněte tlačítko. b Opakovaně stiskněte tlačítko nebo, dokud se nezobrazí položka Nástroje. c Stiskněte tlačítko. d Opakovaně stiskněte tlačítko nebo, dokud se nezobrazí položka Nastavení zařízení. e Stiskněte tlačítko. f Opakovaně stiskněte tlačítko nebo, dokud se nezobrazí položka Časový limit vymazání nastavení. g Stiskněte tlačítko. h Opakovaně stiskněte tlačítko nebo, dokud se nezobrazí položka Nikdy. i Stiskněte tlačítko. 3 Změna jednoho nebo více dočasných nastavení na nová výchozí nastavení: a Stiskněte tlačítko. b Opakovaně stiskněte tlačítko nebo, dokud se nezobrazí položka Nástroje. c Stiskněte tlačítko. d Opakovaně stiskněte tlačítko nebo, dokud se nezobrazí položka Výchozí nastavení. e Stiskněte tlačítko. f Opakovaně stiskněte tlačítko nebo, dokud se nezobrazí položka Nastavit výchozí nastavení. g Stiskněte tlačítko. h Opakovaně stiskněte tlačítko nebo, dokud se nezobrazí položka Použít aktuální. i Stiskněte tlačítko. Instalace ovládacího panelu v jiném jazyce Tyto pokyny se na vás vztahují, pouze pokud jste s tiskárnou obdrželi jeden nebo více dalších ovládacích panelů v různých jazycích. 1 Nadzvedněte a sejměte ovládací panel (je-li nějaký nasazen). 2 Vyberte správný ovládací panel pro svůj jazyk. Nastavení tiskárny 41

42 3 Zarovnejte kolíčky na krytu ovládacího panelu s dírkami v tiskárně a panel zatlačením nasaďte. Instalace softwaru tiskárny Pomocí instalačního disku CD-ROM se softwarem (pouze pro uživatele systému Windows) Pomocí disku CD dodaného s tiskárnou: 1 Spusťte systém Windows. 2 Po zobrazení pracovní plochy vložte disk CD se softwarem. Zobrazí se instalační obrazovka softwaru. 3 Klepněte na tlačítko Instalovat. Pomocí instalačního disku CD-ROM se softwarem (pouze pro uživatele systému Macintosh) 1 Ukončete všechny spuštěné softwarové aplikace. 2 Vložte disk CD obsahující software. 3 Na pracovní ploše poklepejte na ikonu disku CD tiskárny, která se automaticky zobrazí. 4 Poklepejte na ikonu Instalovat. 5 Postupujte podle pokynů na obrazovce počítače. Pomocí webových stránek: 1 Přejděte na webové stránky Lexmark na adrese 2 Na domovské stránce klepněte na odkaz Drivers & Downloads. 3 Zvolte tiskárnu a ovladač tiskárny pro svůj operační systém. 4 Podle pokynů na obrazovce počítače stáhněte ovladač a nainstalujte software tiskárny. Nastavení tiskárny 42

43 Instalace volitelného ovladače XPS (pouze pro uživatele systému Windows Vista) Ovladač XPS (XML Paper Specification) je volitelný ovladač tiskárny, který umožňuje používat vylepšené funkce grafiky a barev specifikace XPS dostupné pouze uživatelům systému Windows Vista. Chcete-li používat funkce XPS, musíte po nainstalování běžného softwaru tiskárny nainstalovat ovladač XPS jako další ovladač. Poznámky: Před nainstalováním ovladače XPS musíte nainstalovat do počítače tiskárnu. Před nainstalováním ovladače XPS musíte nainstalovat opravu QFE Patch a extrahujte soubory ovladače z instalačního disku CD-ROM. Chcete-li nainstalovat opravu, musíte mít v počítači oprávnění správce. Instalace opravy Microsoft QFE Patch a extrakce ovladače: 1 Vložte instalační disk CD-ROM a po zobrazení Průvodce instalací klepněte na tlačítko Storno. 2 Klepněte na tlačítko Počítač. 3 Poklepejte na ikonu jednotky CD-ROM nebo DVD a potom poklepejte na složku Drivers. 4 Poklepejte na složku xps a potom poklepejte na soubor setupxps. Soubory ovladače XPS jsou zkopírovány do počítače a spustí se požadované soubory Microsoft XPS. Postupujte podle pokynů na obrazovce a dokončete instalaci opravy. Instalace ovladače XPS: 1 Klepněte na tlačítko Ovládací panely. 2 V části Hardware a zvuk klepněte na položku Tiskárna a potom klepněte na příkaz Přidat tiskárnu. 3 V dialogu Přidat tiskárnu klepněte na tlačítko Přidat místní tiskárnu. 4 V rozbalovací nabídce Použít existující port vyberte položku Virtuální port tiskárny pro USB a klepněte na tlačítko Další. 5 Klepněte na tlačítko Z diskety. Otevře se dialog Instalace z diskety. 6 Klepněte na tlačítko Procházet a vyhledejte soubory ovladače XPS v počítači: a Klepněte na položku Tento počítač a potom poklepejte na položku (C:). b Poklepejte na složku Ovladače a poté na složku Tiskárna. c Poklepejte na složku, která končí číslem modelu vaší tiskárny, a poklepejte na složku Drivers. d Poklepejte na na soubor xps a potom klepněte na tlačítko Otevřít. e V dialogovém okně Instalace z diskety klepněte na tlačítko OK. 7 V následujících dvou dialozích klepněte na tlačítko Další. Další informace o ovladači XPS naleznete v souboru XPS readme na instalačním disku CD-ROM. Soubor je umístěn ve složce xps s dávkovým souborem setupxps (D:\Drivers\xps\readme). Nastavení tiskárny 43

44 Popis softwaru tiskárny Pomocí softwaru tiskárny můžete upravovat fotografie, odesílat faxy, provádět údržbu tiskárny a mnoho dalších činností. Dále je uveden přehled funkcí aplikací Productivity Studio a Středisko řešení. K otevření úvodní obrazovky programu Productivity Studio použijte jednu z těchto metod: Metoda 1 Metoda 2 Poklepejte na pracovní ploše na ikonu Productivity Studio. 1 Klepněte na položku Programy nebo Všechny programy Lexmark X5400 Series. 2 Vyberte položku Productivity Studio. Klepněte na ikonu programu Productivity Studio, která odpovídá úloze, kterou chcete vykonat. Některé funkce tohoto softwaru nemusí být u některých tiskáren k dispozici. Tlačítko Použití Podrobnosti Skenovat Kopírovat Naskenování fotografie nebo dokumentu Uložení, upravení nebo sdílení fotografie nebo dokumentu Kopírování fotografie nebo dokumentu Nový tisk nebo zvětšení fotografie Fax Odeslání fotografie nebo dokumentu faxem Odeslání dokumentu nebo fotografie jako přílohy ové zprávy Přenos fotografií Slouží ke stahování fotografií z paměťové karty, jednotky paměti flash, disku CD nebo digitálního fotoaparátu do knihovny. Fotografické pohlednice Výroba kvalitních pohlednic z fotografií Balíčky fotografií Tisk více fotografií různých velikostí Nastavení tiskárny 44

45 Tlačítko Použití Podrobnosti Plakát Vytištění fotografií jako plakátu složeného z více stránek V levém dolním rohu úvodní obrazovky jsou dvě volby Nastavení: Tlačítko Stav a údržba tiskárny Použití Kontrola množství inkoustu Objednání tiskových kazet Vyhledání informací o údržbě Další informace naleznete na dalších kartách Střediska řešení včetně informací o změně nastavení tiskárny a řešení problémů. Historie a nastavení faxování Nastavení faxu tiskárny pro: Volba a odesílání Zvonění a příjem Tisk faxů/zprávy Čísla rychlé a skupinové volby Středisko řešení je kompletním průvodcem tiskovými funkcemi, např. tiskem fotografií, řešením problémů s tiskem a instalací a údržbou spotřebního materiálu. Program Středisko řešení lze otevřít pomocí jedné z následujících metod: Metoda 1 Metoda 2 1 Na pracovní ploše poklepejte na ikonu Středisko řešení. 2 Klepněte na možnost Nastavení a diagnostika tiskárny. Na otevřené kartě Údržba se zobrazí Středisko řešení. 1 Klepněte na položku Programy nebo Všechny programy Lexmark X5400 Series. 2 Vyberte položku Středisko řešení. Karta Návody Činnosti: Obsahuje postupy pro tyto činnosti: Použití základních funkcí Tisk, skenování, kopírování nebo faxování Tisk projektů, například tisk fotografií, obálek, karet, nekonečných papírů, nažehlovacích fólií a průhledných fólií Umožní vyhledání dalších informací v elektronické Uživatelské příručce. Zobrazí hladinu inkoustu a umožní objednání nových tiskových kazet. Nastavení tiskárny 45

46 Karta Řešení problémů Činnosti: Zobrazí informace o aktuálním stavu. Umožňuje řešení problémů s tiskárnou. Zobrazí hladinu inkoustu a umožní objednání nových tiskových kazet. Rozšířené Údržba Umožňuje změnit způsob zobrazení okna Stav tisku. Umožňuje zapnout nebo vypnout zvukové upozornění. Umožňuje změnit síťová nastavení tisku. Umožňuje sdílet informace o způsobu používání tiskárny. Zobrazí informace o verzi softwaru. Zobrazí hladinu inkoustu a umožní objednání nových tiskových kazet. Instalace nové tiskové kazety Poznámka: Před instalací nové tiskové kazety počkejte, až bude dokončeno skenování. Objednání nových tiskových kazet Tisk zkušební stránky Umožňuje čištění tiskových kazet za účelem opravy vodorovných pruhů. Vyrovnání tiskových kazet oprava rozmazaných okrajů Zobrazení hladin inkoustu Usnadňuje řešení ostatních problémů s inkoustem. Zapnutí a vypnutí zvukového upozornění Tiskárna je vybavena funkcí zvukového upozornění, která oznamuje zahájení a dokončení tisku. Zapnutí a vypnutí zvukového upozornění: 1 Postupujte jedním z následujících způsobů: V systému Windows Vista klepněte na tlačítko. V systému Windows XP a starších systémech klepněte na tlačítko Start. 2 Klepněte na položku Programy nebo Všechny programy Lexmark X5400 Series. 3 Klepněte na položku Středisko řešení. 4 Klepněte na položku Rozšířené. 5 Klepněte na příkaz Stav tisku. 6 Zaškrtněte možnost (nebo zrušte zaškrtnutí možnosti) Přehrávat zvukové upozornění při tiskových událostech. 7 Klepněte na tlačítko OK. Nastavení tiskárny 46

47 Informace o zabezpečení Aplikace jiných dodavatelů, včetně antivirových programů, programů pro zabezpečení a bran firewall vás mohou upozornit na instalaci softwaru tiskárny. Aby tiskárna pracovala správně, umožněte spuštění softwaru tiskárny v počítači. Nastavení tiskárny 47

48 Obecná práce v síti Vyhledání MAC adresy K dokončení konfigurace síťové tiskárny budete možná potřebovat MAC (media access control) adresu tiskového serveru. MAC adresa je řada písmen a číslic uvedených na spodní straně externího tiskového serveru. Přiřazení adresy IP Adresa IP je přiřazena v průběhu instalace softwaru tiskárny, ale pouze v případě přímého tisku přes IP. Objekt tiskárny, vytvořený na konci instalace, odesílá všechny tiskové úlohy po síti na tiskárnu připojenou k tiskovému serveru s touto adresou. Mnohé sítě umějí přiřadit adresu IP automaticky. V menších sítích se tato vlastnost často nazývá Auto-IP. Existují dva běžné typy sítí automaticky přiřazujících adresu IP. Síťová prostředí UPnP poskytují automatické privátní adresy IP v rozsahu x.x. Síťová prostředí ICS poskytují automatické privátní adresy IP v rozsahu x.x. U větších sítí se k přiřazování adres může používat protokol DHCP. Adresy jsou obvykle v rámci společnosti jedinečné. V průběhu instalace softwaru tiskárny pro přímý tisk přes IP je adresa IP při přiřazení viditelná jen v seznamu tiskáren. Objekt tiskárny, který se vytvoří ve složce Tiskárny operačního systému, bude mít v názvu portu uvedenu MAC adresu tiskového serveru. Pokud nebude adresa IP automaticky přiřazena během instalace softwaru tiskárny, můžete se pokusit zadat adresu ručně po zvolení tiskárny/tiskového serveru v seznamu dostupných zařízení. Konfigurace adresy IP Pokud jste ztratili spojení s tiskárnou po síti, obnovte spojení s tiskárnou zvolením možnosti Použít DHCP. V následujících situacích je nutné přiřadit tiskárně adresu IP: Ručně jste přiřadili adresy IP dalším síťovým zařízením. Chcete přiřadit specifickou adresu IP. Přesouváte tiskárnu do vzdálené podsítě. Tiskárna je v obslužném konfiguračním programu uvedena jako Nekonfigurováno. Zkontaktujte správce systému pro více informací. Vyhledání tiskárny/tiskového serveru umístěných ve vzdálených podsítích Disk CD se softwarem tiskárny automaticky najde tiskárny, které jsou umístěny ve stejné síti jako daný počítač. Pokud jsou tiskárna a tiskový server umístěny v jiné síti (takzvaná podsíť), musíte během instalace softwaru tiskárny zadat adresu IP ručně. Obecná práce v síti 48
