1 Zákaznický den 2015 Workshop úseku jaderná energetika Využití ŘS SandRA Z100 a Z200 při modernizaci SOŘ výzkumného reaktoru LVR-15 v CV Řež Ladislav Nový Plzeň,

2 Obnova SOŘ reaktoru LVR-15 Identifikační údaje díla Název díla: Obnova systému ochran a řízení (SOŘ) reaktoru LVR-15 Zákazník: Centrum výzkumu Řež s.r.o., Husinec-Řež, č. p. 130, IČ: Cíle obnovy SOŘ z pohledu zákazníka: Základní údaje o reaktoru Lehkovodní reaktor tankového typu Beztlaková nerezová nádoba Stínicí víko Nucené chlazení Palivo: IRT-4M Provozní tepelný výkon do 10 MW Obvyklý typ provozu: třítýdenní kampaně s přestávkou dní Moderátorem i chladivem je demineralizovaná voda Reflektor: voda, bloky berylia Prodloužení životnosti reaktoru do r Zvýšení bezpečnosti a spolehlivosti provozu Zlepšení a zjednodušení údržby zařízení 2

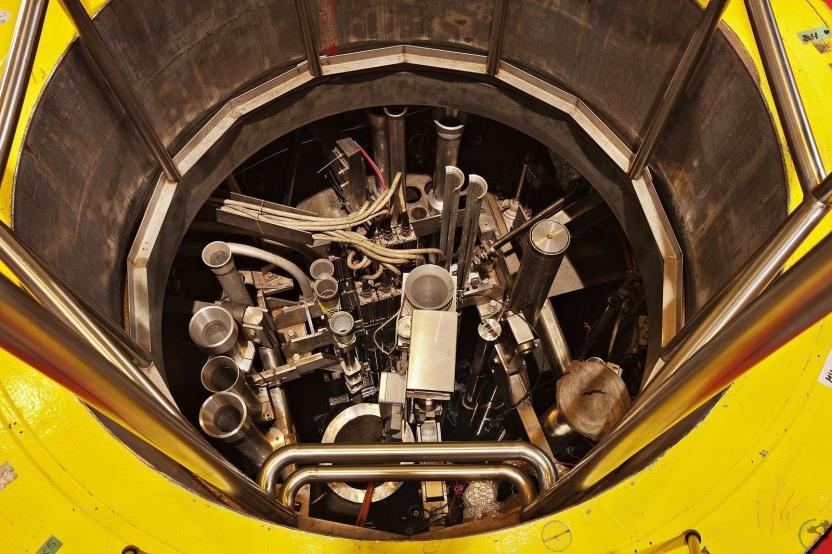

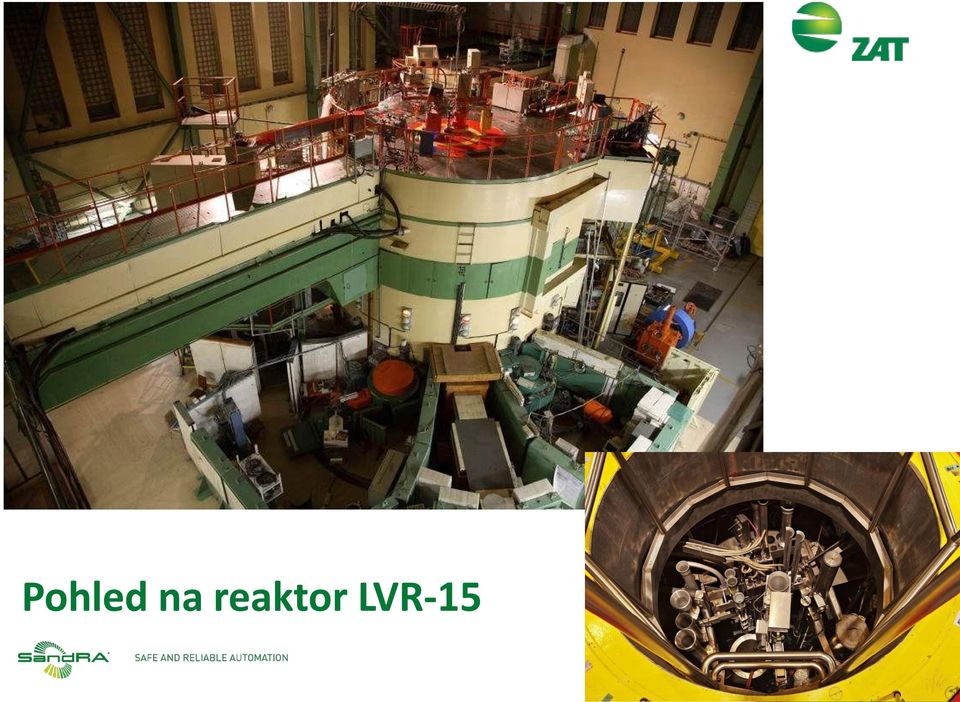

3 Pohled na reaktor LVR-15

4 Obnova SOŘ LVR-15 (hranice projektu) Zadání a hranice obnovy: zachovat všechny původní funkce SOŘ Dodavatelem původního zařízení SOŘ byla ŠKODA JS a ZDAE POLSKO (neutronová měření). Realizace proběhla v letech Vstupní hranice Stávající kabeláž výstupů ionizačních komor V rámci projektu proběhla výměna všech prvků SOŘ tj. zejména: neutronové instrumentace havarijního řetězce řídicího systému (včetně tzv. výstražného řetězce) regulátoru výkonu reaktoru (neutronový i tepelný výkon) ovládacích a signalizačních prvků na pultu operátora (část SOŘ) výkonových měničů pro řízení tyčí motorů pohonů regulačních tyčí Konečná hranice Předmětem obnovy nebyla kompletní výměna kabeláže. 4

5 Obnova SOŘ LVR-15 (dodávky) Měření neutronového toku (PMV, SMV, NVO) Havarijní řetězec (ochranná funkce) Řídicí systém Systém řízení regulačních tyčí Motory pro pohony tyčí Informační systém (vč. archivace dat) Operátorský pult Zobrazovače hlavních analogových veličin Zkušební stend (pro zkoušku pohonů tyčí) Související kabeláž (např. na pohony) 5

6 Obnova SOŘ LVR-15 (dokumentace) Dokumentace pro povolovací řízení (BD+PLJ) Detail design Plánovací dokumentace Programy zkoušek Program kvalifikace Tematické + individuální zprávy pro SÚJB Dokumentace skutečného stavu atd. 6

7 Obnova SOŘ LVR-15 (struktura) 7

8 Pole 4-6 logické řízení SAKOR-vyhodnocení neutronového toku Pohled na centrální velín před obnovou

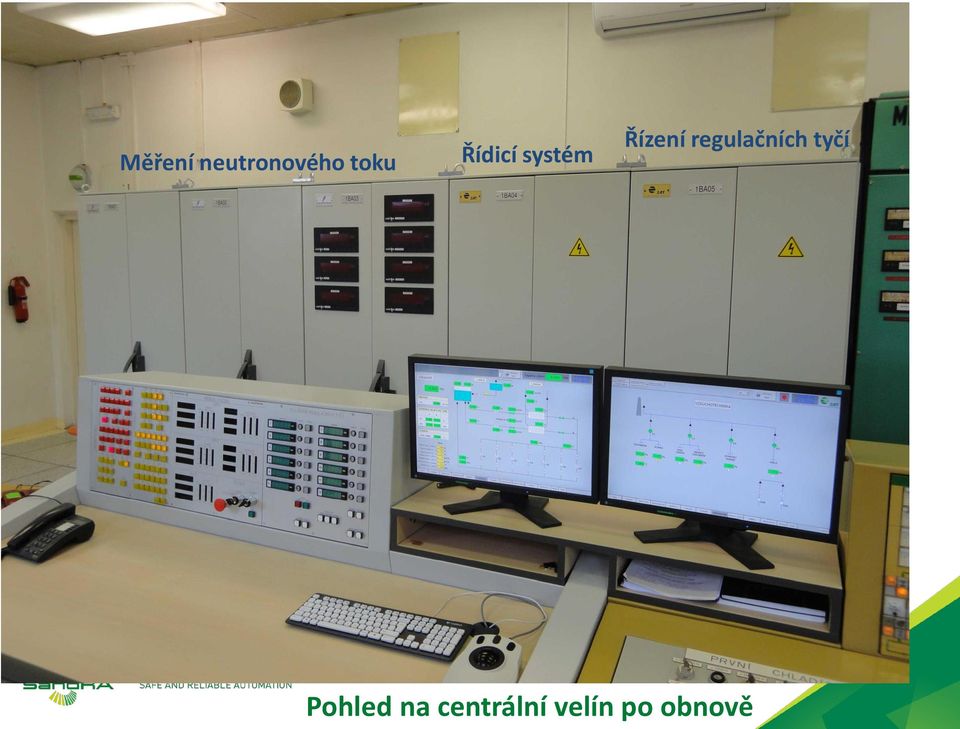

9 Měření neutronového toku Řídicí systém Řízení regulačních tyčí Pohled na centrální velín po obnově

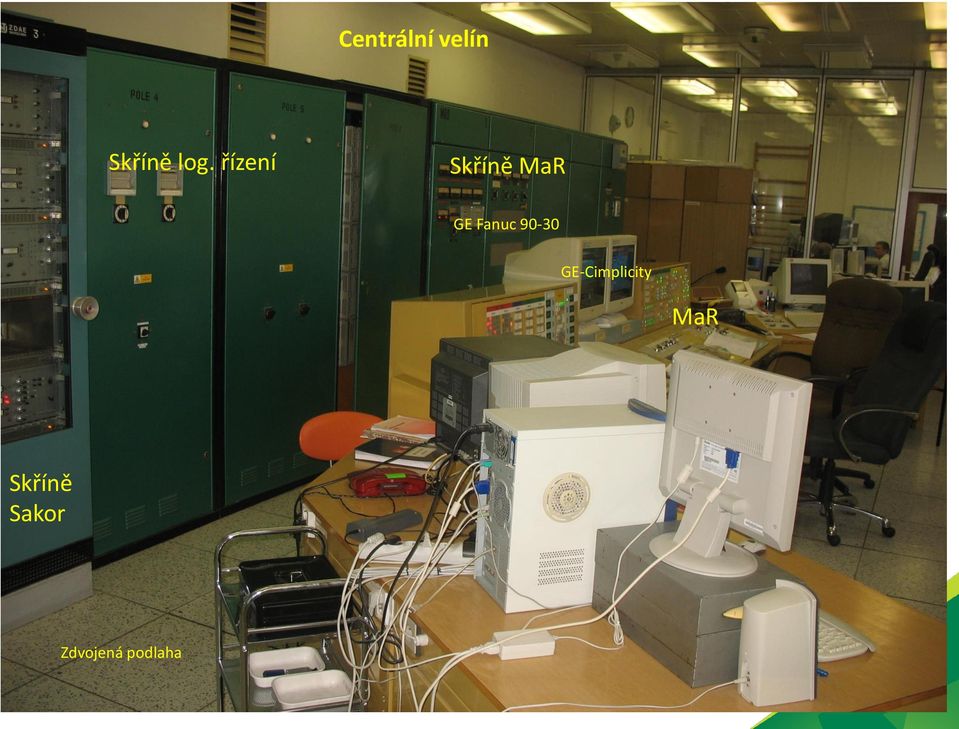

10 Centrální velín Skříně log. řízení Skříně MaR GE Fanuc GE-Cimplicity MaR Skříně Sakor Zdvojená podlaha

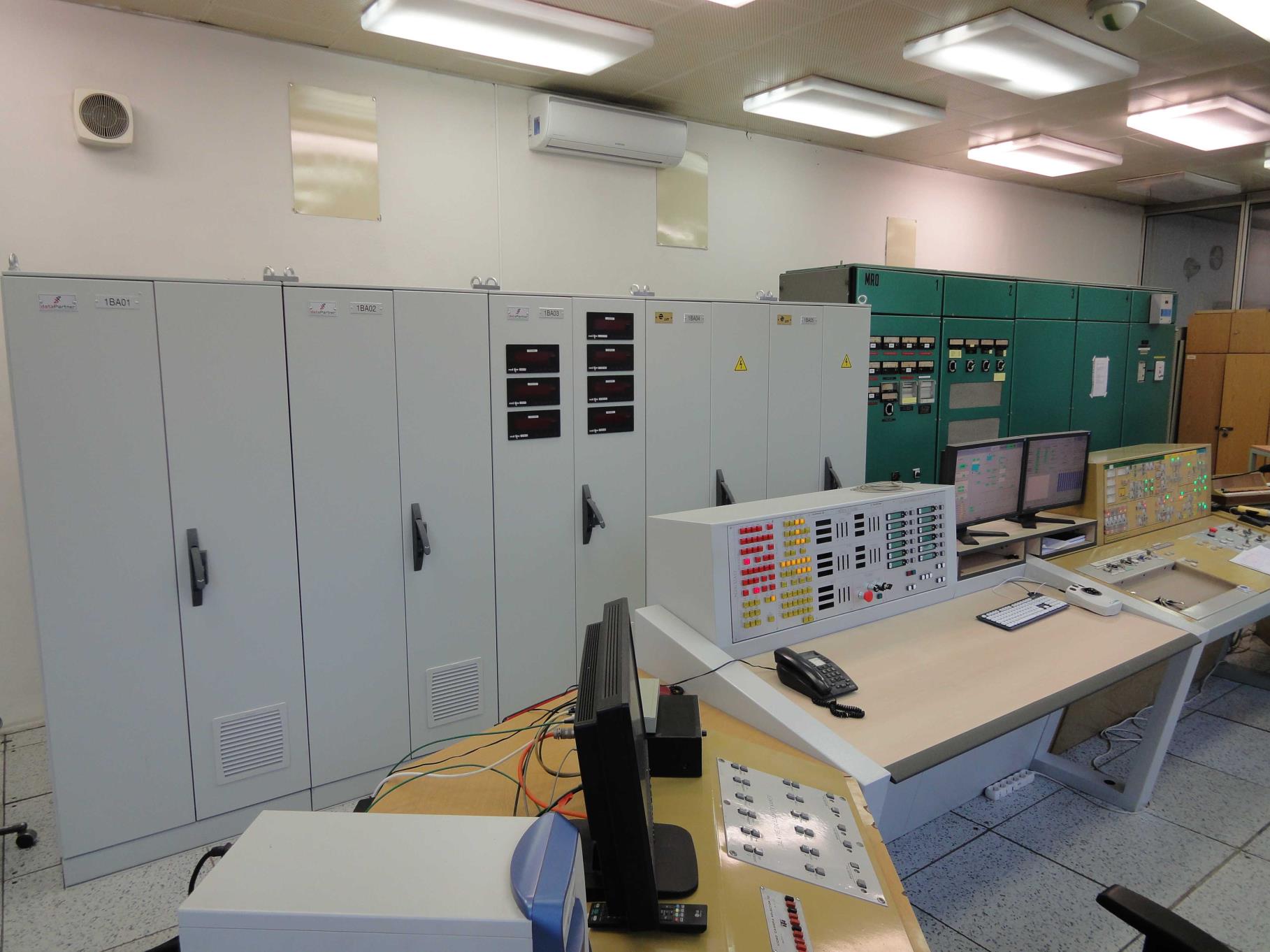

11

12 Řízení tyčí GE Cimplicity Řízení MaR Operátorský stůl

13

14 Pohled na skříň řízení tyčí Z100 Pohled na skříň řídicího systému Z200

15 Aparatury neutronové instrumentace Havarijní řetězec Tlačítka ručního odstavení reaktoru Zobrazovače hlavních veličin Subsystém řídicího počítače Výstražný řetězec Subsystém automatické regulace výkonu Subsystém ovládání regulačních tyčí Subsystém záznamu provozních údajů Základní schéma architektury obnovených systémů SOŘ

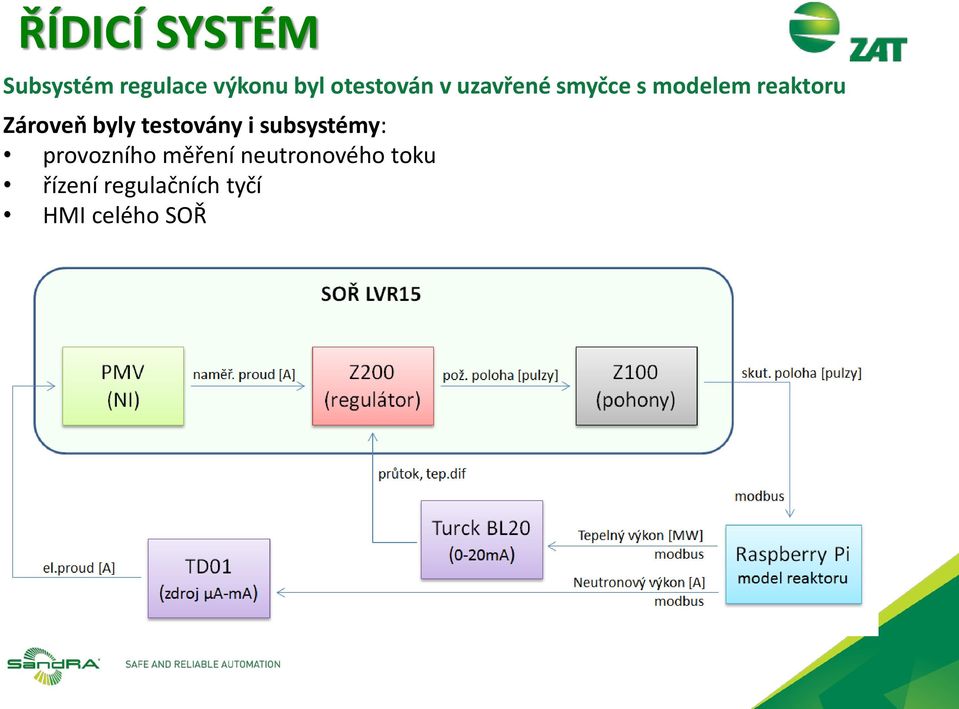

16 ŘÍDICÍ SYSTÉM Subsystém regulace výkonu byl otestován v uzavřené smyčce s modelem reaktoru Zároveň byly testovány i subsystémy: provozního měření neutronového toku řízení regulačních tyčí HMI celého SOŘ

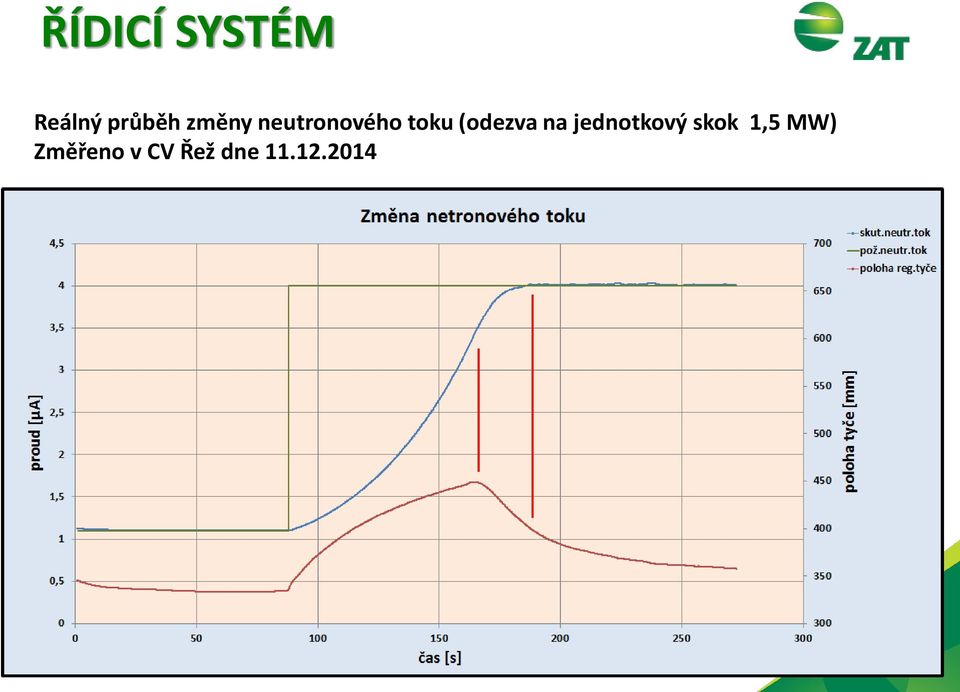

17 ŘÍDICÍ SYSTÉM Reálný průběh změny neutronového toku (odezva na jednotkový skok 1,5 MW) Změřeno v CV Řež dne

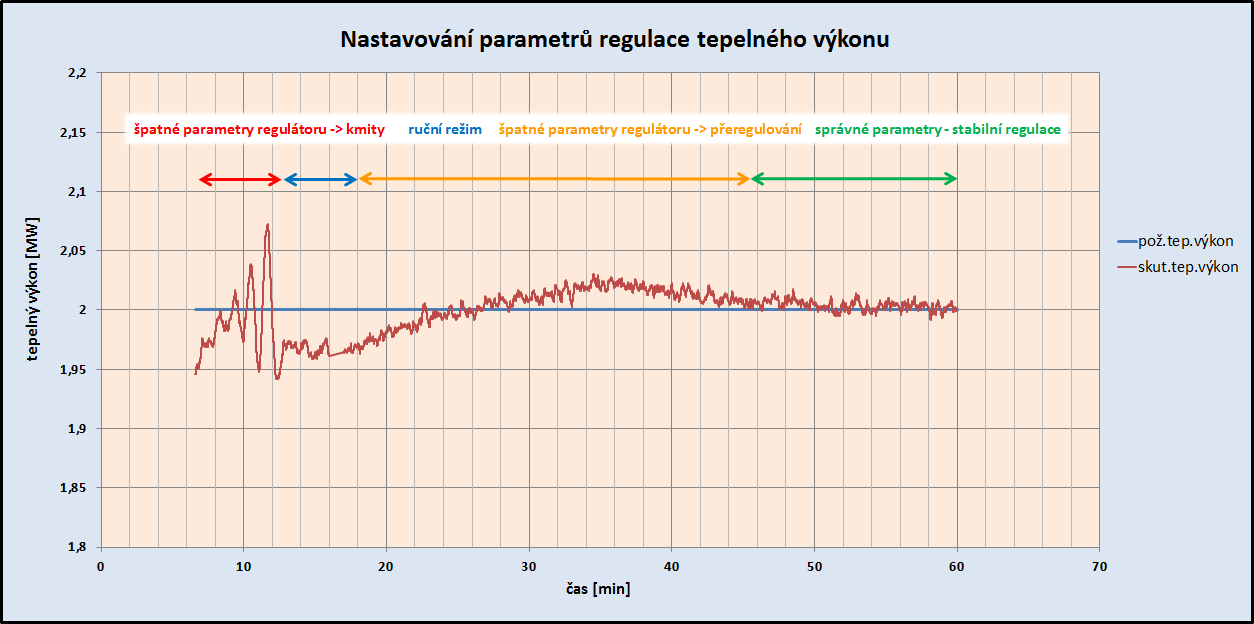

18 ŘÍDICÍ SYSTÉM Reálný průběh tepelného výkonu při regulaci na konstantní výkon při zkouškách různých parametrů regulátoru Změřeno v CV Řež dne

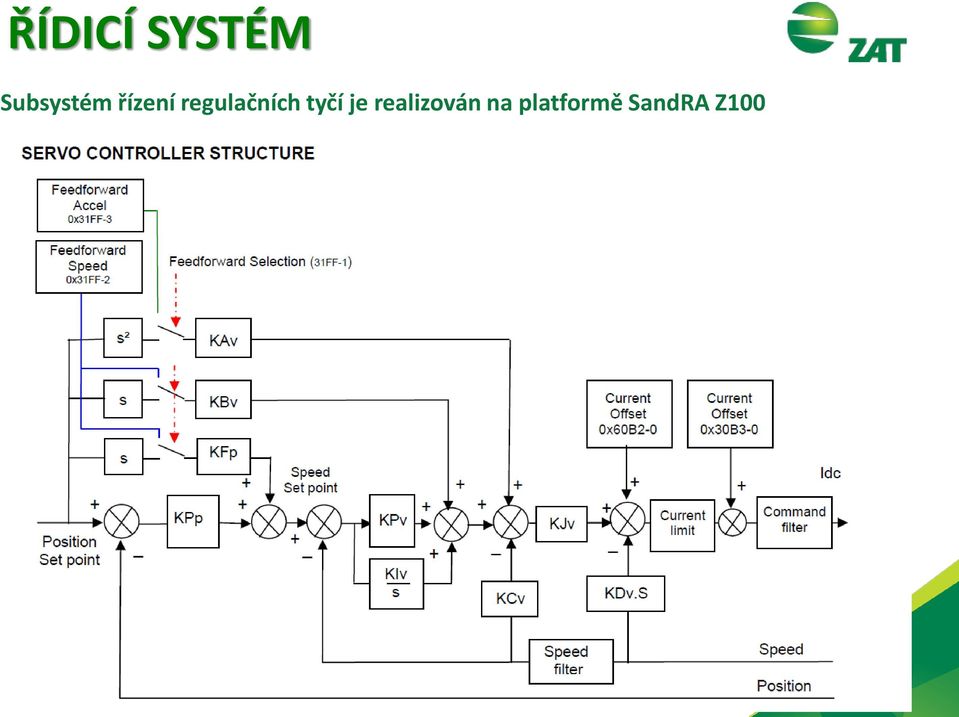

19 ŘÍDICÍ SYSTÉM Subsystém řízení regulačních tyčí je realizován na platformě SandRA Z100

20 ŘÍDICÍ SYSTÉM Test pohonu tyče na dorazu při selhání koncového vypínače data z Debuggeru

21 Systém HMI Systém HMI zabudovaný v pultu operátora se skládá z: PC operátorského pracoviště s dvěma monitory LCD 19, klávesnicí, myší a tiskárnou panelu havarijní signalizace panelu vybrané signalizace panelu funkčních tlačítek displejů neutronové instrumentace PMV a NVO

22 ZÁVĚR Naše společnost má dostatek znalostí (know-why i know-how) pro návrh, výrobu, testování a servis řady systémů kontroly a řízení jaderných elektráren s tlakovodními reaktory a nyní nově i pro speciální typy reaktorů. Tyto systémy společnost dále rozvíjí. Zkušenosti, dosud získané v tomto oboru, zúročují v současné době naši technici i při návrhu dalších subsystémů systému kontroly a řízení pro jadernou energetiku. Společnost si tak připravila a dále buduje pozici, která jí umožní uplatnit se se svými produkty při očekávaném rozvoji jaderné energetiky. Naše společnost je schopna a připravena zapojit se do projektů prodlužování životnosti provozovaných elektráren s reaktory VVER v oblasti modernizace SKŘ technologie primárního i sekundárního okruhu a neblokových provozních souborů. Naše společnost je připravena a chce těsně spolupracovat s výzkumnými i výrobními společnostmi, působícími ve stejné oblasti.

23 DĚKUJI VÁM ZA POZORNOST a nyní je prostor pro diskuzi
