1 Referenční příručka k hardwaru Stolní počítač HP EliteDesk 800 G2 Mini Stolní počítač HP EliteDesk 705 G2 Mini Stolní počítač HP ProDesk 600 G2 Mini Stolní počítač HP ProDesk 400 G2 Mini

2 Copyright 2015 Hewlett-Packard Development Company, L.P. Microsoft a Windows jsou registrované ochranné známky nebo ochranné známky společnosti Microsoft Corporation ve Spojených státech a/nebo dalších zemích. Informace zde obsažené mohou být bez upozornění změněny. Veškeré záruky poskytované společností HP na produkty a služby jsou uvedeny ve výslovných prohlášeních o záruce, která doprovázejí jednotlivé produkty a služby. Žádná z informací uvedených v tomto dokumentu nezakládá právo na rozšířenou záruční lhůtu. Společnost HP není odpovědná za technické ani redakční chyby nebo opomenutí, jež tento dokument obsahuje. První vydání: červenec 2015 Číslo dokumentu: Oznámení o produktech Tato příručka popisuje funkce, které jsou běžné na většině modelů. Některé funkce nemusejí být na vašem počítači dostupné. Ne všechny funkce jsou dostupné ve všech verzích Windows 8. Aby bylo možné využít všech výhod Windows 8, může tento počítač vyžadovat aktualizovaný a/nebo samostatně zakoupený hardware, ovladače a/nebo software. Podrobnosti naleznete v části Pro instalaci softwaru Windows 7 a pro plné využití funkcí systému Windows 7 může tento počítač vyžadovat upgradovaný anebo samostatně zakoupený hardware anebo jednotku DVD. Podrobnosti naleznete v části windows7/get-know-windows-7. Podmínky používáni softwaru Instalací, kopírováním, stažením nebo jiným používáním jakéhokoli softwarového výrobku, předinstalovaného na tomto počítači, souhlasíte s podmínkami Licenční smlouvy s koncovým uživatelem (EULA) společnosti HP. Pokud tyto licenční podmínky nepřijmete, je v souladu s pravidly pro poskytování náhrad vaší jedinou možností pro vrácení peněz vrácení celého nepoužitého produktu (hardware i software) do 14 dnů v místě zakoupení. Pro veškeré další informace nebo pro požadavek na úplnou náhradu počítače, kontaktujte svou místní prodejnu (prodejce).

3 O této příručce V této příručce jsou uvedeny základní informace týkající se inovací kancelářského počítače HP Desktop Mini Business. VAROVÁNÍ! Text označený tímto způsobem znamená, že nerespektování uvedených pokynů může ve svém důsledku vést ke zranění nebo k ohrožení života. UPOZORNĚNÍ: Text označený tímto symbolem informuje, že nerespektování uvedených pokynů může vést k poškození zařízení nebo ke ztrátě dat. POZNÁMKA: Text označený tímto způsobem představuje důležité doplňující informace. iii

4 iv O této příručce

5 Obsah 1 Funkce produktu... 1 Funkce standardní konfigurace... 1 Součásti předního panelu (EliteDesk 800 a ProDesk 600)... 2 Součásti předního panelu (EliteDesk 705)... 3 Součásti předního panelu (ProDesk 400)... 4 Součásti zadního panelu (EliteDesk 800, EliteDesk 705 a ProDesk 600)... 5 Součásti na zadním panelu (ProDesk 400)... 6 Umístění sériového čísla Upgrade hardwaru... 8 Servisní postupy... 8 Varování a upozornění... 8 Připojení napájecího kabelu střídavého proudu Sejmutí krytu počítače Nasazení krytu počítače Změna konfigurace desktop na typ věž Instalace přídavné paměti SODIMM Technické údaje modulů SODIMM Osazení zásuvek pro moduly SODIMM Instalace modulů SODIMM Vyjmutí a výměna pevného disku Výměna jednotky SSD M.2 PCIe Výměna modulu WLAN Instalace externí antény Výměna baterie Instalace bezpečnostního zámku Připevnění počítače k montážnímu úchytu Synchronizace volitelné bezdrátové klávesnice nebo myši v

6 Dodatek A Elektrostatický výboj Ochrana proti poškození elektrostatickým výbojem Metody uzemnění Dodatek B Pokyny k použití počítače, běžná údržba a příprava k expedici Pokyny k použití počítače a běžná údržba Příprava k expedici Rejstřík vi

7 1 Funkce produktu Funkce standardní konfigurace Funkce jednotlivých modelů se mohou lišit. Úplný seznam hardwaru a softwaru nainstalovaného v počítači získáte po spuštění diagnostického nástroje (je k dispozici pouze u některých modelů). POZNÁMKA: Model tohoto počítače může být použit v orientaci "věž" nebo "stolní počítač". Podstavec pro orientaci "věž" se prodává samostatně. Funkce standardní konfigurace 1

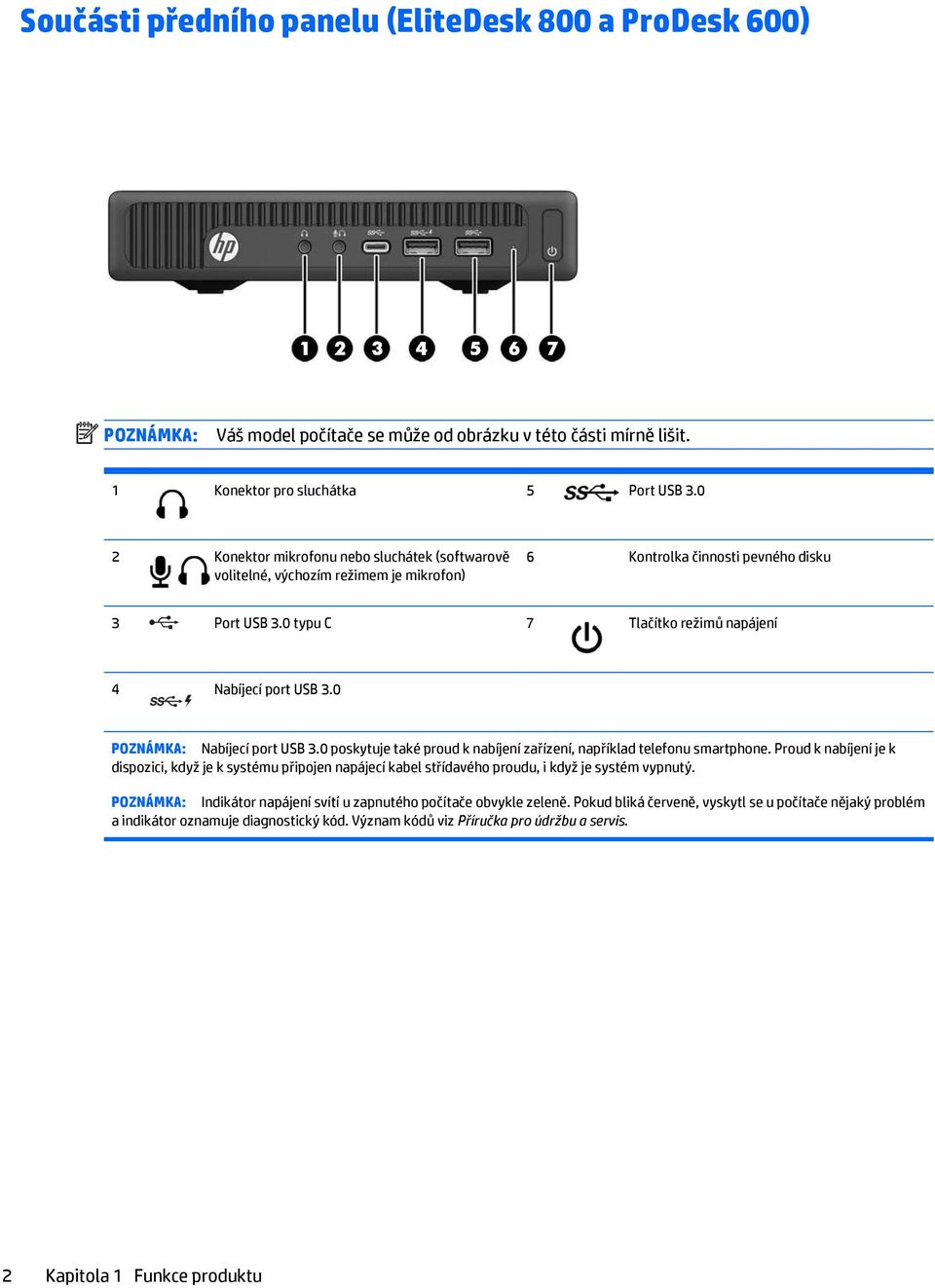

8 Součásti předního panelu (EliteDesk 800 a ProDesk 600) POZNÁMKA: Váš model počítače se může od obrázku v této části mírně lišit. 1 Konektor pro sluchátka 5 Port USB Konektor mikrofonu nebo sluchátek (softwarově volitelné, výchozím režimem je mikrofon) 6 Kontrolka činnosti pevného disku 3 Port USB 3.0 typu C 7 Tlačítko režimů napájení 4 Nabíjecí port USB 3.0 POZNÁMKA: Nabíjecí port USB 3.0 poskytuje také proud k nabíjení zařízení, například telefonu smartphone. Proud k nabíjení je k dispozici, když je k systému připojen napájecí kabel střídavého proudu, i když je systém vypnutý. POZNÁMKA: Indikátor napájení svítí u zapnutého počítače obvykle zeleně. Pokud bliká červeně, vyskytl se u počítače nějaký problém a indikátor oznamuje diagnostický kód. Význam kódů viz Příručka pro údržbu a servis. 2 Kapitola 1 Funkce produktu

9 Součásti předního panelu (EliteDesk 705) POZNÁMKA: Váš model počítače se může od obrázku v této části mírně lišit. 1 Konektor pro sluchátka 4 Port USB Konektor mikrofonu 5 Kontrolka činnosti pevného disku 3 Nabíjecí port USB Tlačítko režimů napájení POZNÁMKA: Nabíjecí port USB 3.0 poskytuje také proud k nabíjení zařízení, například telefonu smartphone. Proud k nabíjení je k dispozici, když je k systému připojen napájecí kabel střídavého proudu, i když je systém vypnutý. POZNÁMKA: Indikátor napájení svítí u zapnutého počítače obvykle zeleně. Pokud bliká červeně, vyskytl se u počítače nějaký problém a indikátor oznamuje diagnostický kód. Význam kódů viz Příručka pro údržbu a servis. Součásti předního panelu (EliteDesk 705) 3

10 Součásti předního panelu (ProDesk 400) POZNÁMKA: Váš model počítače se může od obrázku v této části mírně lišit. 1 Konektor pro sluchátka 4 Port USB Konektor mikrofonu 5 Kontrolka činnosti pevného disku 3 Nabíjecí port USB Tlačítko režimů napájení POZNÁMKA: Nabíjecí port USB 3.0 poskytuje také proud k nabíjení zařízení, například telefonu smartphone. Proud k nabíjení je k dispozici, když je k systému připojen napájecí kabel střídavého proudu, i když je systém vypnutý. POZNÁMKA: Indikátor napájení svítí u zapnutého počítače obvykle zeleně. Pokud bliká červeně, vyskytl se u počítače nějaký problém a indikátor oznamuje diagnostický kód. Význam kódů viz Příručka pro údržbu a servis. 4 Kapitola 1 Funkce produktu

11 Součásti zadního panelu (EliteDesk 800, EliteDesk 705 a ProDesk 600) POZNÁMKA: Váš model počítače se může od obrázku v této části mírně lišit. 1 Konektor pro externí anténu 8 Konektor VGA pro monitor 2 Drážkovaný šroub 9 Konektor DisplayPort (výchozí, vyobrazen), HDMI nebo sériový konektor 3 Oko pro zámek 10 Porty USB 3.0 (2) (modré) 4 Zásuvka pro zabezpečovací kabel 11 Konektory USB 2.0 (2) (černé) 5 Konektor pro externí anténu 12 Síťový konektor RJ-45 6 Kryt antény 13 Konektor napájení 7 Konektor DisplayPort pro monitor Součásti zadního panelu (EliteDesk 800, EliteDesk 705 a ProDesk 600) 5

12 Součásti na zadním panelu (ProDesk 400) POZNÁMKA: Váš model počítače se může od obrázku v této části mírně lišit. 1 Konektor pro externí anténu 8 Konektor VGA pro monitor 2 Drážkovaný šroub 9 Sériový port 3 Oko pro zámek 10 Porty USB 3.0 (2) (modré) 4 Zásuvka pro zabezpečovací kabel 11 Konektory USB 2.0 (2) (černé) 5 Konektor pro externí anténu 12 Síťový konektor RJ-45 6 Kryt antény 13 Konektor napájení 7 Konektor DisplayPort pro monitor 6 Kapitola 1 Funkce produktu

13 Umístění sériového čísla Každý počítač má jedinečné sériové číslo a číslo ID produktu, která se nachází na horní části skříně počítače. Rozhodnete-li se obrátit na zákaznickou podporu, tato čísla si připravte. Umístění sériového čísla 7

14 2 Upgrade hardwaru Servisní postupy Konstrukce počítače usnadňuje jeho rozšiřování a případné opravy. Pro většinu instalačních postupů popsaných v této kapitole nebudete potřebovat žádné nástroje. Varování a upozornění Než začnete provádět inovace, pozorně si přečtěte všechny související pokyny, upozornění a varování v této příručce. VAROVÁNÍ! Opatření pro omezení rizika úrazu elektrickým proudem, popálení od horkých ploch nebo vzniku požáru: Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu a nechejte vnitřní součásti systému vychladnout, než se jich dotknete. Nezapojujte telekomunikační nebo telefonní konektory do zásuvek řadiče síťového rozhraní (NIC). Nevyřazujte z provozu funkci zemnicího kolíku napájecího kabelu střídavého proudu. Zemnicí kolík je důležitý bezpečnostní prvek. Napájecí kabel střídavého proudu zapojte do uzemněné zásuvky střídavého proudu, která bude vždy snadno přístupná. Abyste snížili riziko vážného zranění, přečtěte si Příručku bezpečné a pohodlné obsluhy. Popisuje správné nastavení pracovní stanice, polohu při práci a zdravotní a pracovní návyky pro uživatele počítačů a poskytuje důležité informace o bezpečnosti při práci s elektrickými a mechanickými součástmi. Tato příručka je umístěna na webu na adrese VAROVÁNÍ! Uvnitř produktu se nacházejí pohyblivé prvky a součásti pod napětím. Před sejmutím skříně odpojte napájení. Před opětovným připojením napájení vraťte skříň na místo a zajistěte ji. UPOZORNĚNÍ: Statická elektřina může způsobit poškození elektrických komponent počítače nebo přídavného zařízení. Před prováděním následujících postupů se proto dotkněte uzemněného kovového předmětu. Odstraníte tak elektrostatický náboj. Více informací naleznete v kapitole Elektrostatický výboj na stránce 44. Když je počítač připojen ke zdroji napájení střídavým proudem, systémová deska je vždy pod napětím. Napájecí kabel střídavého proudu musíte před otevřením počítače odpojit od zdroje napájení, abyste zabránili poškození vnitřních součástí. 8 Kapitola 2 Upgrade hardwaru

15 POZNÁMKA: Váš model počítače se může od obrázků v této kapitole mírně lišit. Varování a upozornění 9

16 Připojení napájecího kabelu střídavého proudu Při připojení adaptéru střídavého proudu je důležité postupovat podle níže uvedených kroků, aby bylo zajištěno, že napájecí kabel se neuvolní z počítače. 1. Připojte konec napájecího kabelu střídavého proudu se zdířkami k adaptéru střídavého proudu (1). 2. Připojte druhý konec napájecího kabelu střídavého proudu k zásuvce střídavého proudu (2). 3. Připojte kulatý konec kabelu adaptéru střídavého proudu ke konektoru napájení na zadní straně počítače (3). 4. Veďte kabel adaptéru střídavého proudu úchytným klipem, abyste zabránili odpojení kabelu adaptéru střídavého proudu od počítače (4). UPOZORNĚNÍ: Nezajištění kabelu adaptéru střídavého proudu pomocí úchytného klipu může mít za následek odpojení kabelu adaptéru a ztrátu dat. 10 Kapitola 2 Upgrade hardwaru

17 Sejmutí krytu počítače Pro přístup k vnitřním součástem je třeba sejmout kryt počítače: 1. Sejměte nebo uvolněte jakékoli bezpečnostní prvky, které brání v otevření počítače. 2. Vyjměte z počítače všechna vyjímatelná média, např. jednotku USB flash. 3. Řádně počítač vypněte prostřednictvím operačního systému a poté vypněte všechna externí zařízení. 4. Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu a odpojte všechna externí zařízení. UPOZORNĚNÍ: Bez ohledu na stav zapnutí je systémová deska vždy pod napětím, dokud je systém připojen k aktivní zásuvce střídavého proudu. Aby nedošlo k poškození vnitřních součástí počítače, je třeba odpojit napájecí kabel střídavého proudu. 5. Je-li počítač upevněn na podstavci, sundejte jej a položte. 6. Uvolněte drážkovaný šroub na zadní straně počítače (1). 7. Posuňte kryt dopředu a vyzvedněte ho z počítače (2). POZNÁMKA: Váš model počítače se může od obrázku v této části mírně lišit. Sejmutí krytu počítače 11

18 Nasazení krytu počítače 1. Nasaďte kryt na počítač a zasuňte ho zpět (1). 2. Utáhněte drážkovaný šroub (2), jímž kryt zajistíte v jeho poloze. POZNÁMKA: Váš model počítače se může od obrázku v této části mírně lišit. 12 Kapitola 2 Upgrade hardwaru

19 Změna konfigurace desktop na typ věž Počítač lze použít i v poloze na výšku (tower) s volitelným stojanem, který je možno zakoupit od společnosti HP. 1. Odstraňte/odpojte veškerá bezpečnostní zařízení, která brání otevření počítače. 2. Vyjměte z počítače všechna vyjímatelná média, např. jednotku USB flash. 3. Pomocí operačního systému počítač řádně vypněte a potom vypněte všechna externí zařízení. 4. Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu a odpojte všechna externí zařízení. UPOZORNĚNÍ: Bez ohledu na stav zapnutí je systémová deska vždy pod napětím, dokud je systém připojen k aktivní zásuvce střídavého proudu. Aby nedošlo k poškození vnitřních součástí počítače, je třeba odpojit napájecí kabel střídavého proudu. 5. Otočte počítač pravou stranou vzhůru a umístěte jej do volitelného stojanu. POZNÁMKA: podstavce. Společnost HP doporučuje počítač v poloze tower stabilizovat pomocí volitelného 6. Znovu připojte napájecí kabel střídavého proudu a externí zařízení a poté zapněte počítač. POZNÁMKA: Zajistěte, aby podél všech stran počítače zůstalo minimálně 10,2 cm volného místa. 7. Znovu připevněte jakékoli bezpečnostní prvky, které jste sejmuli při odstraňování krytu. Změna konfigurace desktop na typ věž 13

20 Instalace přídavné paměti SODIMM Počítač je dodáván s moduly SODIMM (small outline dual inline memory module). Zásuvky pro paměťové moduly na systémové desce mohou být osazeny až dvěma oborově standardními paměťovými moduly SODIMM. Tyto zásuvky pro paměťové moduly jsou již osazeny nejméně jedním předinstalovaným modulem SODIMM. Chcete-li využít maximální podporované velikosti paměti, můžete systémovou desku osadit až 32 GB paměti (EliteDesk 800 a ProDesk 600) nebo 16 GB (EliteDesk 705 a ProDesk 400). Technické údaje modulů SODIMM Pro správné fungování systému musí moduly SODIMM splňovat následující podmínky: EliteDesk 800 a ProDesk 600 EliteDesk 705 ProDesk 400 Modul SODIMM Moduly DIMM DDR4-SDRAM s napětím 1,2 V Moduly DIMM DDR3-SDRAM s napětím 1,5 V nebo moduly DIMM DDR3L-SDRAM (nízkonapěťová verze) s napětím 1,35 V Moduly DIMM DDR4-SDRAM s napětím 1,2 V Odpovídá technologii unbuffered non-ecc PC DDR MHz technologii unbuffered non-ecc PC DDR3/DDR3L-1600 MHz technologii unbuffered non-ecc PC DDR MHz Kolíky oborově standardní s 288 kolíky obsahující povinné technické údaje organizace JEDEC (Joint Electronic Device Engineering Council) oborově standardní s 240 kolíky obsahující povinné technické údaje organizace JEDEC (Joint Electronic Device Engineering Council) oborově standardní s 288 kolíky obsahující povinné technické údaje organizace JEDEC (Joint Electronic Device Engineering Council) Podpora podpora latence CAS 15 DDR MHz (časování ) podpora latence CAS 11 DDR3/ DDR3L 1600 MHz (časování ) podpora latence CAS 15 DDR MHz (časování ) Zásuvky Maximální velikost paměti Podporováno Poznámka 32 GB 16 GB 32 GB jednostrannými a oboustrannými 512Mbit, 1Gbit a 2Gbit moduly DIMM s technologií paměti non-ecc Pokud nainstalujete nepodporované paměťové moduly DIMM, nebude systém správně fungovat. Podporovány jsou moduly DIMM sestavené ze zařízení x8 a x16 DDR. Moduly DIMM sestavené ze zařízení x4 SDRAM podporovány nejsou. Společnost HP nabízí upgradovací paměť pro tento počítač a doporučuje, aby si ji spotřebitel zakoupil, čímž se vyvaruje problémů s kompatibilitou u nepodporovaných pamětí třetích stran. 14 Kapitola 2 Upgrade hardwaru

21 Osazení zásuvek pro moduly SODIMM Na systémové desce jsou dvě zásuvky SODIMM s jednou zásuvkou pro každý kanál. Zásuvky jsou označené jako DIMM1 a DIMM3. Zásuvka DIMM1 pracuje v paměťovém kanálu B. Zásuvka DIMM3 pracuje v paměťovém kanálu A. Položka Popis Štítek systémové desky Barva zásuvky 1 Zásuvka SODIMM1 kanál B DIMM1 černá 2 Zásuvka SODIMM3 kanál A DIMM3 Černá V závislosti na způsobu instalace modulů SODIMM bude systém automaticky pracovat v jednokanálovém režimu, dvoukanálovém asymetrickém režimu nebo univerzálním režimu. Systém bude pracovat v jednokanálovém režimu, pokud budou zásuvky pro moduly SODIMM osazeny pouze v jednom kanálu. Pokud budou kapacity paměťových modulů SODIMM v kanálu A i kanálu B stejné, bude systém pracovat ve výkonnějším dvoukanálovém režimu. Pokud nebude kapacita paměťových modulu SODIMM v kanálu A shodná s kapacitou modulu SODIMM v kanálu B, bude systém pracovat v univerzálním režimu. V univerzálním režimu kanál osazený menším množstvím paměti určuje celkové množství paměti přiřazené dvoukanálovému režimu, zbytek je přiřazen k jednomu kanálu. Pokud je na jednom kanálu více paměti než na kanálu druhém, přiřaďte větší modul ke kanálu A. Ve všech režimech je maximální operační rychlost určována nejpomalejším modulem SODIMM v systému. Instalace přídavné paměti 15

22 Instalace modulů SODIMM UPOZORNĚNÍ: Před přidáním nebo vyjmutím paměťových modulů je třeba odpojit napájecí kabel střídavého proudu a počkat přibližně 30 sekund, než se napětí vybije. Bez ohledu na stav zapnutí jsou paměťové moduly vždy pod napětím, dokud je počítač připojen k aktivní zásuvce střídavého proudu. Přidání nebo vyjmutí paměťových modulů, když jsou pod napětím, může mít za následek neopravitelné poškození paměťových modulů nebo systémové desky. Zásuvky pro paměťové moduly mají pozlacené kontakty. Při rozšiřování paměti je důležité použít paměťové moduly s pozlacenými kontakty, aby nedošlo ke korozi nebo oxidaci způsobené stykem dvou různých nekompatibilních kovů. Statická elektřina může způsobit poškození elektronických komponent počítače nebo volitelných karet. Před prováděním následujících postupů se proto dotkněte uzemněného kovového předmětu. Odstraníte tak elektrostatický náboj. Další informace naleznete v části Elektrostatický výboj na stránce 44. Při manipulaci s paměťovými moduly se nedotýkejte vodivých kontaktů. Mohlo by dojít k poškození modulu. 1. Odstraňte/odpojte veškerá bezpečnostní zařízení, která brání otevření počítače. 2. Vyjměte z počítače všechna vyjímatelná média, např. jednotku USB flash. 3. Pomocí operačního systému počítač řádně vypněte a potom vypněte všechna externí zařízení. 4. Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu a odpojte všechna externí zařízení. 5. Je-li počítač upevněn na podstavci, sundejte jej a položte. 6. Odstraňte kryt počítače. 7. Stisknutím západek ventilátoru, jak znázorňují dvě šipky (1), uvolněte ventilátor. 8. Odpojte zástrčku ventilátoru od systémové desky (2) a poté vyjměte ventilátor ze skříně. 9. Vyhledejte paměťové moduly na systémové desce. 16 Kapitola 2 Upgrade hardwaru

23 Položka Popis Štítek systémové desky Barva zásuvky 1 Zásuvka SODIMM1 kanál B DIMM1 černá 2 Zásuvka SODIMM3 kanál A DIMM3 Černá 10. Chcete-li vyjmout modul SODIMM, zatlačte dvě západky po stranách modulu SODIMM (1) směrem ven a poté modul SODIMM vytáhněte ze zásuvky (2). Instalace přídavné paměti 17

24 11. Zasuňte nový modul SODIMM do zásuvky pod úhlem přibližně 30 (1) a poté jej zatlačte tak (2), aby jej západky uchytily na místě. POZNÁMKA: Paměťový modul lze zasunout pouze jedním způsobem. V modulu je zářez, který musí odpovídat výstupku paměťové zásuvky. 12. Připojte zástrčku ventilátoru k systémové desce (1). 13. Usaďte ventilátor na místo a zatlačte ho dolů, aby zapadly západky (2). 14. Nasaďte kryt počítače zpět. 15. Pokud se počítač nacházel na podstavci, umístěte jej zpět na stojan. 16. Připojte napájecí kabel střídavého proudu a zapněte počítač. 17. Uzamkněte veškerá bezpečnostní zařízení, která jste odemkli při odstraňování krytu počítače. Počítač přidanou paměť automaticky rozpozná při zapnutí. 18 Kapitola 2 Upgrade hardwaru

25 Vyjmutí a výměna pevného disku POZNÁMKA: Před vyjmutím starého pevného disku nezapomeňte zálohovat data, která obsahuje, abyste je pak mohli přenést na nový pevný disk. 1. Sejměte nebo uvolněte jakékoli bezpečnostní prvky, které brání v otevření počítače. 2. Vyjměte z počítače všechna vyjímatelná média, např. jednotku USB flash. 3. Řádně počítač vypněte prostřednictvím operačního systému a poté vypněte všechna externí zařízení. 4. Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu a odpojte všechna externí zařízení. UPOZORNĚNÍ: Bez ohledu na stav zapnutí je systémová deska vždy pod napětím, dokud je systém připojen k aktivní zásuvce střídavého proudu. Aby nedošlo k poškození vnitřních součástí počítače, je třeba odpojit napájecí kabel střídavého proudu. 5. Je-li počítač umístěn na podstavci, sundejte jej z podstavce. 6. Odstraňte kryt počítače. 7. Zatáhněte za modrý výstupek (1) a odpojte napájecí a datový kabel pevného disku od pevného disku. 8. Vytáhněte uvolňující páčku vedle zadní strany pevného disku směrem od pevného disku (2). Zatímco je uvolňující páčka vytažená, zasuňte disk zpět až na doraz, poté zvedněte pevný disk a vytáhněte ho z klece (3). Vyjmutí a výměna pevného disku 19

26 9. Při instalaci nového pevného disku je třeba použít modrostříbrné izolační montážní vodicí šrouby ze starého pevného disku. 10. Zarovnejte vodicí šrouby se zásuvkami v kleci diskové jednotky ve skříni, zatlačte pevný disk dolů do klece diskové jednotky a poté ho zasunujte, dokud se nezastaví a nezapadne ve své poloze (1). 11. Připojte napájecí a datový kabel pevného disku (2) k pevnému disku. 12. Nasaďte kryt počítače zpět. 13. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec. 14. Připojte napájecí kabel střídavého proudu a zapněte počítač. 15. Uzamkněte veškerá bezpečnostní zařízení, která jste odemkli při odstraňování krytu počítače. 20 Kapitola 2 Upgrade hardwaru

27 Výměna jednotky SSD M.2 PCIe 1. Odstraňte/odpojte veškerá bezpečnostní zařízení, která brání otevření počítače. 2. Vyjměte z počítače všechna vyjímatelná média, např. jednotku USB flash. 3. Pomocí operačního systému počítač řádně vypněte a potom vypněte všechna externí zařízení. 4. Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu a odpojte všechna externí zařízení. UPOZORNĚNÍ: Bez ohledu na stav zapnutí je systémová deska vždy pod napětím, dokud je systém připojen k aktivní zásuvce střídavého proudu. Aby nedošlo k poškození vnitřních součástí tenkého klienta, je třeba odpojit napájecí kabel střídavého proudu. 5. Je-li počítač upevněn na podstavci, sundejte jej a položte. 6. Odstraňte kryt počítače. 7. Zatáhněte za modrý výstupek (1) a odpojte napájecí a datový kabel pevného disku od pevného disku. VAROVÁNÍ! vychladnou. Riziko popálení snížíte, nebudete-li se dotýkat vnitřních součástí systému dříve, než 8. Vytáhněte ven a podržte uvolňující páčku vedle zadní strany pevného disku (2). 9. Zasuňte disk zpět až na doraz, poté nadzvedněte disk a vytáhněte ho z klece (3). 10. Pokud máte model EliteDesk 800, vyjměte sekundární ventilátor pod pevným diskem. a. Odpojte zástrčku ventilátoru od systémové desky (1). b. Odšroubujte dva šrouby upevňující sekundární ventilátor (2). Výměna jednotky SSD M.2 PCIe 21

28 c. Vytáhněte ventilátor ze skříně (3). 11. Odšroubujte tři šrouby upevňující klec pevného disku ke skříni (1). 12. Vytáhněte snímač ochranného krytu z klece pevného disku (2). 13. Vytáhněte klec pevného disku ze skříně (3). 22 Kapitola 2 Upgrade hardwaru

29 14. Vyhledejte jednotku SSD na systémové desce. 15. Odšroubujte šroub upevňující jednotku SSD k systémové desce. 16. Uchopte jednotku SSD za boční strany a opatrně ji vytáhněte ze soketu. 17. Vložte novou jednotku SSD do soketu na systémové desce. POZNÁMKA: Jednotku SSD lze instalovat pouze jedním způsobem. 18. Zatlačte konektory jednotky SSD pevně do soketu. 19. Zatlačte jednotku SSD do systémové desky a upevněte ji pomocí dodaného šroubu. 20. Vložte klec pevného disku do skříně (1). 21. Zatlačte snímač ochranného krytu pevně do jeho polohy (2). Výměna jednotky SSD M.2 PCIe 23

30 22. Pomocí tří šroubů přišroubujte klec pevného disku ke skříni (3). 23. Pokud máte model EliteDesk 800, vložte sekundární ventilátor pod pevný disk. a. Usaďte ventilátor do jeho polohy v kleci pevného disku (1). b. Zašroubujte dva šrouby a upevněte ventilátor ke skříni (2). c. Připojte zástrčku ventilátoru k systémové desce (3). 24. Zarovnejte vodicí šrouby pevného disku se zásuvkami v kleci pevného disku, zatlačte pevný disk dolů do klece a poté ho zasunujte, dokud se nezastaví a nezapadne do své polohy (1). 24 Kapitola 2 Upgrade hardwaru

31 25. Připojte napájecí a datový kabel pevného disku (2) k pevnému disku. 26. Nasaďte kryt počítače zpět. 27. Pokud se počítač nacházel na podstavci, umístěte jej zpět na stojan. 28. Připojte napájecí kabel střídavého proudu a zapněte počítač. 29. Uzamkněte veškerá bezpečnostní zařízení, která jste odemkli při odstraňování krytu počítače. Výměna jednotky SSD M.2 PCIe 25

32 Výměna modulu WLAN 1. Odstraňte/odpojte veškerá bezpečnostní zařízení, která brání otevření počítače. 2. Vyjměte z počítače všechna vyjímatelná média, např. jednotku USB flash. 3. Pomocí operačního systému počítač řádně vypněte a potom vypněte všechna externí zařízení. 4. Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu a odpojte všechna externí zařízení. UPOZORNĚNÍ: Bez ohledu na stav zapnutí je systémová deska vždy pod napětím, dokud je systém připojen k aktivní zásuvce střídavého proudu. Aby nedošlo k poškození vnitřních součástí tenkého klienta, je třeba odpojit napájecí kabel střídavého proudu. 5. Je-li počítač upevněn na podstavci, sundejte jej a položte. 6. Odstraňte kryt počítače. 7. Zatáhněte za modrý výstupek (1) a odpojte napájecí a datový kabel pevného disku od pevného disku. VAROVÁNÍ! vychladnou. Riziko popálení snížíte, nebudete-li se dotýkat vnitřních součástí systému dříve, než 8. Vytáhněte ven a podržte uvolňující páčku vedle zadní strany pevného disku (2). 9. Zasuňte disk zpět až na doraz, poté nadzvedněte disk a vytáhněte ho z klece (3). 10. Pokud máte model EliteDesk 800, vyjměte sekundární ventilátor pod pevným diskem. a. Odpojte zástrčku ventilátoru od systémové desky (1). b. Odšroubujte dva šrouby upevňující sekundární ventilátor (2). 26 Kapitola 2 Upgrade hardwaru

33 c. Vytáhněte ventilátor ze skříně (3). 11. Odšroubujte tři šrouby upevňující klec pevného disku ke skříni (1). 12. Vytáhněte snímač ochranného krytu z klece pevného disku (2). 13. Vytáhněte klec pevného disku ze skříně (3). Výměna modulu WLAN 27

34 14. Vyhledejte modul WLAN na systémové desce. 15. Odpojte oba anténní kabely od modulu WLAN. POZNÁMKA: K odpojení a připojení anténních kabelů je vhodné použít malý nástroj, například pinzetu nebo elektrikářské kleště. 16. Uchopte modul WLAN za boční strany a vytáhněte ho ze soketu. 17. Vložte nový modul WLAN do soketu na systémové desce. POZNÁMKA: Modul WLAN lze instalovat pouze jedním způsobem. 18. Zatlačte konektory modulu WLAN pevně do soketu (1). 19. Zatlačte modul WLAN do systémové desky a upevněte ho pomocí dodaného šroubu (2). 20. Připojte vestavěnou anténu k anténním konektorům (3) na modulu WLAN. 21. Vložte klec pevného disku do skříně (1). 22. Zatlačte snímač ochranného krytu pevně do jeho polohy (2). 28 Kapitola 2 Upgrade hardwaru

35 23. Pomocí tří šroubů přišroubujte klec pevného disku ke skříni (3). 24. Pokud máte model EliteDesk 800, vložte sekundární ventilátor pod pevný disk. a. Usaďte ventilátor do jeho polohy v kleci pevného disku (1). b. Zašroubujte dva šrouby a upevněte ventilátor ke skříni (2). c. Připojte zástrčku ventilátoru k systémové desce (3). 25. Zarovnejte vodicí šrouby pevného disku se zásuvkami v kleci pevného disku, zatlačte pevný disk dolů do klece a poté ho zasunujte, dokud se nezastaví a nezapadne do své polohy (1). Výměna modulu WLAN 29

36 26. Připojte napájecí a datový kabel pevného disku (2) k pevnému disku. 27. Nasaďte kryt počítače zpět. 28. Pokud se počítač nacházel na podstavci, umístěte jej zpět na stojan. 29. Připojte napájecí kabel střídavého proudu a zapněte počítač. 30. Uzamkněte veškerá bezpečnostní zařízení, která jste odemkli při odstraňování krytu počítače. 30 Kapitola 2 Upgrade hardwaru

37 Instalace externí antény Vestavěné antény sítě WLAN jsou standardní u všech modelů stolních počítačů HP G2 Mini. Pokud má být počítač instalován v celokovovém kiosku nebo jiném uzavřeném terminálu, je vhodné použít externí anténu sítě WLAN. 1. Odstraňte/odpojte veškerá bezpečnostní zařízení, která brání otevření počítače. 2. Vyjměte z počítače všechna vyjímatelná média, např. jednotku USB flash. 3. Pomocí operačního systému počítač řádně vypněte a potom vypněte všechna externí zařízení. 4. Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu a odpojte všechna externí zařízení. UPOZORNĚNÍ: Bez ohledu na stav zapnutí je systémová deska vždy pod napětím, dokud je systém připojen k aktivní zásuvce střídavého proudu. Aby nedošlo k poškození vnitřních součástí tenkého klienta, je třeba odpojit napájecí kabel střídavého proudu. 5. Je-li počítač upevněn na podstavci, sundejte jej a položte. 6. Odstraňte kryt počítače. 7. Zatáhněte za modrý výstupek (1) a odpojte napájecí a datový kabel pevného disku od pevného disku. VAROVÁNÍ! vychladnou. Riziko popálení snížíte, nebudete-li se dotýkat vnitřních součástí systému dříve, než 8. Vytáhněte ven a podržte uvolňující páčku vedle zadní strany pevného disku (2). 9. Zasuňte disk zpět až na doraz, poté nadzvedněte disk a vytáhněte ho z klece (3). 10. Pokud máte model EliteDesk 800, vyjměte sekundární ventilátor pod pevným diskem. a. Odpojte zástrčku ventilátoru od systémové desky (1). b. Odšroubujte dva šrouby upevňující sekundární ventilátor (2). Instalace externí antény 31

38 c. Vytáhněte ventilátor ze skříně (3). 11. Odšroubujte tři šrouby upevňující klec pevného disku ke skříni (1). 12. Vytáhněte snímač ochranného krytu z klece pevného disku (2). 13. Vytáhněte klec pevného disku ze skříně (3). 32 Kapitola 2 Upgrade hardwaru

39 14. Vyhledejte modul WLAN na systémové desce. 15. Odpojte vestavěné antény od modulu WLAN. Pokyny naleznete v části Výměna modulu WLAN na stránce Vyhledejte obě pozice pro externí antény na zadním panelu. 17. Vložte křížový šroubovák do každého ze speciálně vykrojených otvorů a otočte jím, čímž odstraníte záslepku. Instalace externí antény 33

40 18. Protáhněte kabel externí antény všemi otvory a přišroubujte anténu do své polohy. 19. Připojte kabely externí antény k modulu WLAN. 20. Vložte klec pevného disku do skříně (1). 21. Zatlačte snímač ochranného krytu pevně do jeho polohy (2). 22. Pomocí tří šroubů přišroubujte klec pevného disku ke skříni (3). 23. Pokud máte model EliteDesk 800, vložte sekundární ventilátor pod pevný disk. a. Usaďte ventilátor do jeho polohy v kleci pevného disku (1). b. Zašroubujte dva šrouby a upevněte ventilátor ke skříni (2). 34 Kapitola 2 Upgrade hardwaru

41 c. Připojte zástrčku ventilátoru k systémové desce (3). 24. Zarovnejte vodicí šrouby pevného disku se zásuvkami v kleci pevného disku, zatlačte pevný disk dolů do klece a poté ho zasunujte, dokud se nezastaví a nezapadne do své polohy (1). 25. Připojte napájecí a datový kabel pevného disku (2) k pevnému disku. 26. Nasaďte kryt počítače zpět. 27. Pokud se počítač nacházel na podstavci, umístěte jej zpět na stojan. 28. Připojte napájecí kabel střídavého proudu a zapněte počítač. 29. Uzamkněte veškerá bezpečnostní zařízení, která jste odemkli při odstraňování krytu počítače. Instalace externí antény 35

42 Výměna baterie Baterie dodaná s počítačem napájí vnitřní hodiny. Při výměně použijte baterii odpovídající té, která byla v počítači nainstalována původně. Počítač obsahuje 3V knoflíkovou lithiovou baterii. VAROVÁNÍ! Počítač obsahuje interní lithiomanganovou baterii. Při nesprávném zacházení s baterií hrozí nebezpečí popálení a poleptání. Riziko zranění je možné snížit dodržováním následujících zásad: Nepokoušejte se baterii dobíjet. Nevystavujte teplotám vyšším než 60 C. Nepokoušejte se baterii rozebírat, drtit, propichovat, zkratovat její kontakty nebo ji vystavovat vlivu vody nebo ohně. Při výměně baterie používejte pouze náhradní díl společnosti HP určený pro tento výrobek. UPOZORNĚNÍ: Před výměnou baterie je důležité vytvořit zálohu nastavení počítače v paměti CMOS. Při vyjmutí nebo výměně baterie budou nastavení v paměti CMOS vymazána. Statická elektřina může způsobit poškození elektronických součástí počítače nebo přídavného zařízení. Před prováděním následujících postupů se proto dotkněte uzemněného kovového předmětu. Odstraníte tak elektrostatický náboj. POZNÁMKA: Životnost lithiové baterie bude delší, pokud bude počítač zapojen do elektrické zásuvky. Lithiová baterie se používá pouze v případě, že počítač NENÍ připojen ke zdroji střídavého napájení. Společnost HP podporuje recyklaci použité elektroniky, originálních tiskových kazet HP a dobíjecích baterií. Další informace o recyklačních programech naleznete na adrese 1. Odeberte či odpojte všechna bezpečnostní zařízení, která brání v otevření počítače. 2. Vyjměte z počítače všechna vyjímatelná média, např. jednotku USB flash. 3. Pomocí operačního systému počítač řádně vypněte a potom vypněte všechna externí zařízení. 4. Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu a odpojte všechna externí zařízení. UPOZORNĚNÍ: Bez ohledu na stav zapnutí je systémová deska vždy pod napětím, dokud je systém připojen k aktivní zásuvce střídavého proudu. Aby nedošlo k poškození vnitřních součástí počítače, je třeba odpojit napájecí kabel střídavého proudu. 5. Je-li počítač upevněn na podstavci, sundejte jej a položte. 6. Odstraňte přístupový panel počítače. 7. Zatáhněte za modrý výstupek (1) a odpojte napájecí a datový kabel pevného disku od pevného disku. VAROVÁNÍ! Pro snížení rizika poranění osob o horké povrchy nechejte vnitřní součásti systému vychladnout, než se jich dotknete. 8. Vytáhněte ven a podržte uvolňující páčku vedle zadní strany pevného disku (2). 36 Kapitola 2 Upgrade hardwaru

43 9. Zasuňte disk zpět až na doraz, poté nadzvedněte disk a vytáhněte ho z klece (3). 10. Pokud máte model EliteDesk 800, vyjměte sekundární ventilátor pod pevným diskem. a. Odpojte zástrčku ventilátoru od systémové desky (1). b. Odšroubujte dva šrouby upevňující sekundární ventilátor (2). c. Vytáhněte ventilátor ze skříně (3). 11. Odšroubujte tři šrouby upevňující klec pevného disku ke skříni (1). 12. Vytáhněte snímač ochranného krytu z klece pevného disku (2). Výměna baterie 37

44 13. Vytáhněte klec pevného disku ze skříně (3). 14. Na systémové desce najděte baterii a držák baterie. POZNÁMKA: Možná bude k vyjmutí a výměně baterie nutné použít malý nástroj, jako například pinzeta nebo ohýbací kleště. 15. Zvedněte baterii z držáku. 38 Kapitola 2 Upgrade hardwaru

45 16. Zasuňte náhradní baterii do polohy, kladnou stranou vzhůru. Držák baterie baterii automaticky zajistí ve správné poloze. 17. Vložte klec pevného disku do skříně (1). 18. Zatlačte snímač ochranného krytu pevně do jeho polohy (2). 19. Pomocí tří šroubů přišroubujte klec pevného disku ke skříni (3). 20. Pokud máte model EliteDesk 800, vložte sekundární ventilátor pod pevný disk. a. Usaďte ventilátor do jeho polohy v kleci pevného disku (1). b. Zašroubujte dva šrouby a upevněte ventilátor ke skříni (2). c. Připojte zástrčku ventilátoru k systémové desce (3). 21. Zarovnejte vodicí šrouby pevného disku se zásuvkami v kleci pevného disku, zatlačte pevný disk dolů do klece a poté ho zasunujte, dokud se nezastaví a nezapadne do své polohy (1). Výměna baterie 39

46 22. Připojte napájecí a datový kabel pevného disku (2) k pevnému disku. 23. Sejměte přístupový panel počítače. 24. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec. 25. Připojte napájecí kabel střídavého proudu a zapněte počítač. 26. Zamkněte všechna bezpečnostní zařízení, která byla při sejmutí přístupového panelu počítače odpojená. 27. Pomocí nástroje Computer Setup znovu nastavte datum a čas, hesla a všechna speciální nastavení systému. Instalace bezpečnostního zámku K zabezpečení počítače lze použít zabezpečovací kabel a zámek vyobrazený níže. 40 Kapitola 2 Upgrade hardwaru

47 Připevnění počítače k montážnímu úchytu Počítač lze upevnit ke stěně, na otočné rameno nebo další montážní úchyty. POZNÁMKA: CSA. Tento přístroj by měl být připevněn držákem pro instalaci na zeď, který je na seznamu UL nebo 1. Pokud je počítač umístěn na podstavci, sundejte ho z podstavce a sundejte počítač dolů. 2. Chcete-li upevnit počítač na otočné rameno (zakoupené samostatně), vložte čtyři šrouby do otvorů v desce otočného ramene a montážních otvorů v počítači. UPOZORNĚNÍ: Tento počítač podporuje 100mm montážní otvory dle průmyslové normy VESA. K upevnění montážního řešení jiného výrobce k počítači použijte šrouby dodané s řešením. Je důležité ověřit, zda je montážní řešení daného výrobce v souladu s normou VESA a zda je dimenzováno pro hmotnost počítače. Pro dosažení optimálního výkonu je důležité používat napájecí a další kabely dodané s počítačem. Pokud chcete namontovat počítač na jiné montážní úchyty, postupujte podle pokynů dodaných s montážním úchytem a zajistěte, aby byl počítač bezpečně uchycen. Připevnění počítače k montážnímu úchytu 41

48 Synchronizace volitelné bezdrátové klávesnice nebo myši Myš a klávesnice jsou synchronizovány při výrobě. Pokud nefungují, vyjměte a vyměňte baterie. Pokud nejsou klávesnice a myš synchronizovány, pomocí následujícího postupu tuto dvojici znovu ručně synchronizujte Kapitola 2 Upgrade hardwaru

49 4. 5. POZNÁMKA: Když myš a klávesnice nadále nefungují, vyjměte a vyměňte baterie. Pokud nejsou myš a klávesnice stále synchronizované, znovu je synchronizujte. Synchronizace volitelné bezdrátové klávesnice nebo myši 43

50 A Elektrostatický výboj Elektrostatický výboj způsobený dotykem ruky nebo jiného vodiče může poškodit systémové desky nebo jiná zařízení citlivá na statickou elektřinu. Takové poškození může snížit životnost zařízení. Ochrana proti poškození elektrostatickým výbojem Aby nedošlo k poškození elektrostatickou elektřinou, dodržujte následující opatření: Při přepravě a skladování uchovávejte součásti citlivé na statickou elektřinu v antistatických obalech a nedotýkejte se jich. Součásti uchovávejte v antistatických obalech až do vybalení na pracovištích s antistatickou ochranou. Před vybalením z antistatických obalů položte součásti na uzemněný povrch. Nedotýkejte se kolíků, vodičů ani obvodů. Při manipulaci se součástmi buďte vždy řádně uzemněni. Metody uzemnění Existuje několik metod uzemnění. Při manipulaci se součástmi citlivými na statickou elektřinu nebo jejich instalaci použijte některé z následujících postupů: Použijte pásek na zápěstí spojený uzemňovacím kabelem s uzemněnou pracovní stanicí nebo počítačovou skříní. Zápěstní pásky jsou pružné řemínky, jejichž zemnicí kabely mají minimální odpor 1 megaohm +/ 10 %. Správného uzemnění dosáhnete nošením pásku přímo na kůži. Na pracovištích, kde se většinou stojí a chodí, použijte speciální pásky na kotníky, chodidla či boty. Pokud stojíte na vodivé podlaze nebo rozptylovacích podložkách, použijte antistatické pásky na obou nohou. Používejte vodivé pracovní nástroje. Používejte přenosnou sadu nástrojů se skládací podložkou pro rozptýlení elektrostatického náboje. Nemáte-li k dispozici žádný z uvedených nástrojů pro řádné uzemnění, obraťte se na autorizovaného prodejce nebo poskytovatele služeb společnosti HP. POZNÁMKA: Další informace související se statickou elektřinou můžete získat u autorizovaného prodejce nebo poskytovatele služeb společnosti HP. 44 Dodatek A Elektrostatický výboj

51 B Pokyny k použití počítače, běžná údržba a příprava k expedici Pokyny k použití počítače a běžná údržba Správná instalace a péče o počítač a monitor se řídí následujícími pokyny: Chraňte počítač před nadměrnou vlhkostí, přímým slunečním světlem a extrémním teplem nebo chladem. Počítač provozujte na pevném a rovném povrchu. Na všech odvětrávaných stranách počítače a nad monitorem ponechejte 10,2 cm (4 palce) volného místa, aby bylo zajištěno dostatečné proudění vzduchu. Nebraňte proudění vzduchu do počítače blokováním vzduchových otvorů. Neumísťujte klávesnici s vysunutými nožkami přímo před čelní část počítače v konfiguraci Desktop, protože byste tím také omezili proudění vzduchu. Nikdy nezapínejte počítač s odkrytým přístupovým panelem nebo jakýmkoli krytem rozšiřovacích slotů. Neskládejte počítače na sebe ani je neumísťujte vedle sebe natolik blízko, aby v prostoru mezi nimi proudil zahřátý vzduch z jejich ventilačního systému. Pokud má být počítač umístěn do samostatné přihrádky, musí mít přihrádka ventilační otvory pro přívod a odvod vzduchu a musí být dodrženy stejné provozní pokyny, které jsou uvedeny výše. Zabraňte vniknutí tekutin do počítače a klávesnice. Nezakrývejte ničím větrací otvory monitoru. V operačním systému nainstalujte nebo zapněte funkce řízení spotřeby nebo jiný software, včetně úsporného režimu. Před prováděním následujících činností počítač vždy vypněte: Pokud chcete otřít vnější povrch počítače, použijte měkkou, navlhčenou prachovku. Při použití čisticích prostředků může dojít k poškození barvy nebo povrchu. Občas vyčistěte všechny větrací otvory na všech stranách počítače. Vlákna, prach a jiné nečistoty je mohou zablokovat a omezit proudění vzduchu. Pokyny k použití počítače a běžná údržba 45

52 Příprava k expedici Při přípravě počítače k přepravě postupujte podle těchto pokynů: 1. Vytvořte zálohu všech souborů z pevného disku na externí úložné zařízení. Zajistěte, aby nebyla záložní média při uložení či přepravě vystavena elektrickým či magnetickým impulzům. POZNÁMKA: Pevný disk se při odpojení napájení systému automaticky zamkne. 2. Vyjměte a uschovejte veškerá vyměnitelná média. 3. Vypněte počítač a externí zařízení. 4. Odpojte napájecí kabel střídavého proudu ze zásuvky střídavého proudu, poté od počítače. 5. Odpojte součásti systému a externí zařízení od zdrojů napájení a potom od počítače. POZNÁMKA: v zásuvkách. Před přepravou počítače zkontrolujte, zda jsou všechny desky řádně usazeny a zajištěny 6. Zabalte součásti systému a externí zařízení do původních nebo podobných obalů a dostatečným množstvím výplňového materiálu je zabezpečte před nárazy. 46 Dodatek B Pokyny k použití počítače, běžná údržba a příprava k expedici

53 Rejstřík B bezpečnostní zámek instalace 40 E elektrostatický výboj, ochrana 44 externí anténa instalace 31 I instalace baterie 36 bezpečnostní zámek 40 externí anténa 31 jednotka SSD 21 kryt počítače 12 modul WLAN 26 Moduly SODIMM 16, 36 paměť 14 pevný disk 19 zámek 40 J jednotka SSD instalace 21 vyjmutí 21 K klávesnice bezdrátová synchronizace 42 kryt počítače odmontování 11 výměna 12 M Modul SODIMM technické údaje 14 modul WLAN instalace 26 vyjmutí 26 Moduly SODIMM instalace 16, 36 vyjmutí 16, 36 montážní otvory VESA 41 montáž počítače 41 myš bezdrátová synchronizace 42 O odebrání jednotka SSD 21 modul WLAN 26 Moduly SODIMM 16, 36 pevný disk 19 odstranění baterie 36 kryt počítače 11 P paměť instalace 14 maximální 14 osazení zásuvky 15 technické údaje 14 Technické údaje modulů SODIMM 14 zásuvky 14 pevný disk instalace 19 vyjmutí 19 pokyny k použití počítače 45 pokyny pro instalaci 8 pokyny pro ventilaci 45 přestavba na typ věž 13 připojení napájecího kabelu 10 příprava k expedici 46 S součásti na zadním panelu ProDesk součásti předního panelu EliteDesk EliteDesk ProDesk ProDesk součásti zadního panelu EliteDesk EliteDesk ProDesk synchronizace bezdrátové klávesnice a myši 42 T technické údaje, paměť 14 U umístění ID produktu 7 umístění sériového čísla 7 V výměna baterie 36 Z zámek instalace 40 Rejstřík 47
