1 s výrobky MICOS

2 OBSAH Varianta Domovní box Varianta Sdílená infrastruktura Varianta Splitterová Varianta Poschoďový rozvaděč Instalace RISER kabelu Jednotlivé komponenty Montážní nářadí 2

3 Vnitřní instalace použití RISER kabelů Varianta Domovní box XP fit plus SC/APC Člen odbočovací 100% pokrytí bytů v domě. Možnost postupného připojování zákazníků. Ukončení vláken RISER kabelu v domovní provařovací skříni. Kapacita skříně 24/48 vláken. ORU SDF SIS nebo ORU SIS se propojuje v domovní provařovací skříňi pomocí mikrokabelu(ů) 12f/24f zafouknutých do HDPE tlustostěnných trubiček. ORM 1 ORU SDF SIS ORU SIS URMS 24S KK, URML 48S KK 3

4 Vnitřní instalace použití RISER kabelů Varianta Sdílená infrastruktura XP fit plus SC/APC Člen odbočovací Vnitřní rozvody jsou jednotlivými operátory sdílené, zůstávají však ve vlastnictví developera. Vnitřní rozvody jsou ukončeny na konektorech (SC/APC) v rozvaděči, který dovoluje několika operátorům přístup k vláknům. Operátor ukonči svoje vlákna v identické skříni nad nebo pod skříni developera. Každý operátor má svůj rozvaděč. ORU SDF SIS ORU SIS ORM 1 MODB Privát Operátor 1 Operátor 2 MODB 1 MODB 2 ZÁK 1 ZÁK 2 4

5 Vnitřní instalace použití RISER kabelů Varianta Splitterová XP fit plus SC/APC Člen odbočovací 100% pokrytí bytů v domě. Možnost postupného připojování zákazníků. Ukončení vláken RISER kabelu v domovní provařovací skříni. Kapacita skříně 24/48 vláken. Možnost instalace splitteru. ORU SDF SIS nebo ORU SIS se propojuje v domovní provařovací skříňi pomocí mikrokabelu(ů) 12f/24f zafouknutých do HDPE tlustostěnných trubiček. ORM 1 ORU SDF SIS ORU SIS 5

6 Vnitřní instalace použití RISER kabelů Varianta Poschoďový rozvaděč 100% pokrytí bytů v domě. Možnost postupného připojování zákazníků. ORM 1 Ukončení vláken RISER kabelu v patrovém boxu. Kapacita skříně 6 vláken. ORU SDF SIS nebo ORU SIS se propojuje v domovní provařovací skříňi ( kapacita skříně 24/48 vláken ) pomocí mikrokabelu(ů) 12f/24f zafouknutých do HDPE tlustostěnných trubiček. ORM 3LL ORU SDF SIS ORU SIS 6

7 Člen odbočovací - instalace XP fit plus SC/APC RISER box - Člen odbočovací ORM 1 Připojení účastníka je provedeno prostřednictvím odbočovacího členu (trasa RISER vlákna k optické zásuvce účastníka prochází ochrannou trubičkou nebo PVC kanálem). 7 Riser technologie FTTH

8 Člen odbočovací - instalace XP fit plus SC/APC ORM 1 Použití mechanické spojovací krabičky pro připojení prodlužovacího kabelu, pokud je vzdálenost k optické zásuvce účastníka delší než je délka vlákna RISER kabelu. S Box mini 8

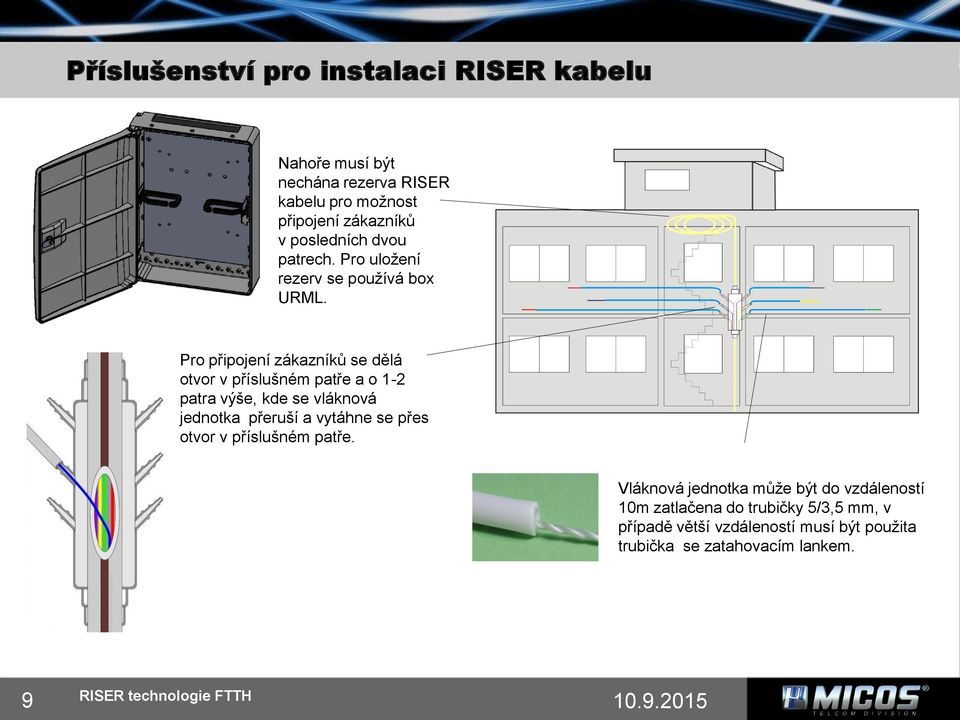

9 Příslušenství pro instalaci RISER kabelu Nahoře musí být nechána rezerva RISER kabelu pro možnost připojení zákazníků v posledních dvou patrech. Pro uložení rezerv se používá box URML. Klepnutím lze upravit styl předlohy nadpisů. Pro připojení zákazníků se dělá otvor v příslušném patře a o 1-2 patra výše, kde se vláknová jednotka přeruší a vytáhne se přes otvor v příslušném patře. Vláknová jednotka může být do vzdáleností 10m zatlačena do trubičky 5/3,5 mm, v případě větší vzdáleností musí být použita trubička se zatahovacím lankem. 9

10 Zákaznické ukončení (stejné pro všechny varianty vnitřních rozvodů) Vstup kabelu EzBend, trubičky 5/3,5 s vláknem z RISER kabelu trubičky 5/3,5 s FU Krabička na rezervy vlákna Základna Kryt Konektor SC/APC namontovaný přímo na vlákno v 900um ochraně nebo Pigtail SC/APC navařený na vlákno (při použití FU) V účastnické zásuvce bude ukončeno jedno vlákno konektorem SC/APC Zásuvka musí být vybavena adaptérem SC Zákaznické ukončení musí mít : místo na uložení rezervy vlákna v 900um ochraně nebo 250um FU místo na případné uložení sváru

11 Stavební prvky vnitřní instalace RISER kabely s tahovým prvkem v plášti 1. Vlákno v 900um sekundární ochraně 2. Sklolaminátový tahový prvek v plášti kabelu 3. Bezhalogenový plášť LSZH 4. Drážka- marker označující místo odpláštění Kabel s vláknem v tvrdé 900u sekundární ochraně Vhodný pro zastrkávání do trubiček 5/3,5mm Snadno stripovatelný prstem Kapacita vláken Single mode vlákno dle normy ITU-T G.657A2 Lze vytáhnout až 20m z instalovaného kabelu Riser technologie FTTH

12 Stavební prvky - vnitřní instalace ODBOČOVACÍ ČLEN RISER kabelu - Mechanické ochrana ( k zakrytí ) okna na RISER kabelu ( volně ložená vlákna v profilu kabelu ). - Odbočení jednotlivých vláken z profilu RISER kabelu v daném poschodí do bytu účastníka. - Umožňuje instalaci RISER kabelů průměrů : 6,5mm, 8,5mm, 12,5mm a 14,5mm. - Výstupní otvory slouží k vyvedení max. 2 vláken o průměru 0,9mm z jednoho bočního výstupu. - K ochraně vláken směrem do bytu zákazníka se používá MT trubička 5/3,5mm nebo MT 7/3,5mm, která se nasune na boční výstup a zafixuje se pomocí PVC pásku 2,5x70mm. Tato MT trubička se přistřelí na omítku nebo se zasune do plastové instalační lišty EIP 19x13mm. 12

13 Stavební prvky - vnitřní instalace Optická spojka sboxmini Optická spojka sboxmini je určena pro spojení 1 až 2 optických vláken v sítích FTTx uvnitř objektů. Umožňuje propojení pomocí adaptérů SC simplex (1F), LC duplex (2F) nebo uložení až 2 svárů. Upevňuje se na stěnu pomocí vrutů nebo samolepící páskou. Použít i v rámci instalace RISER kabelů FTTH rozvodů nebo při opravách optické sítě uvnitř objektů. 13

14 Stavební prvky - zákaznická přípojka ORM 1 Kapacita 2ks optické adaptéry ( konektory ) Krytí až IP 54 Uložení rezervy optického vlákna Instalace na zeď Použití předinstalovaného vlákna Klepnutím lze upravit styl předlohy nadpisů. 14

15 Stavební prvky - zákaznická přípojka FIELD ASSEMBLY CONNECTORS XP-Fit+ SC/APC Mechanicky rychle smontovatelné konektory 15

16 Stavební prvky - domovní přípojka URMS 24S KK, URML 48S KK Nástěnná optická rozvodná skříň je určena pro vnitřní instalace optických domovních rozvodů v objektech. Modulární řešení Výklopné opto kazety Horní kartáčový kabelový vstup/výstup Možnost uložení rezervy opto vláken v jakékoliv pozici Snadný přístup k opto vláknům Snadná montáž a údržba Široké příslušenství Možnost ukončení EZ-BEND kabelů, RISER kabelů, MT pr.5/3,5mm ( 7/3,5mm). Garance řádného vedení a uložení rezerv optických vláken 16

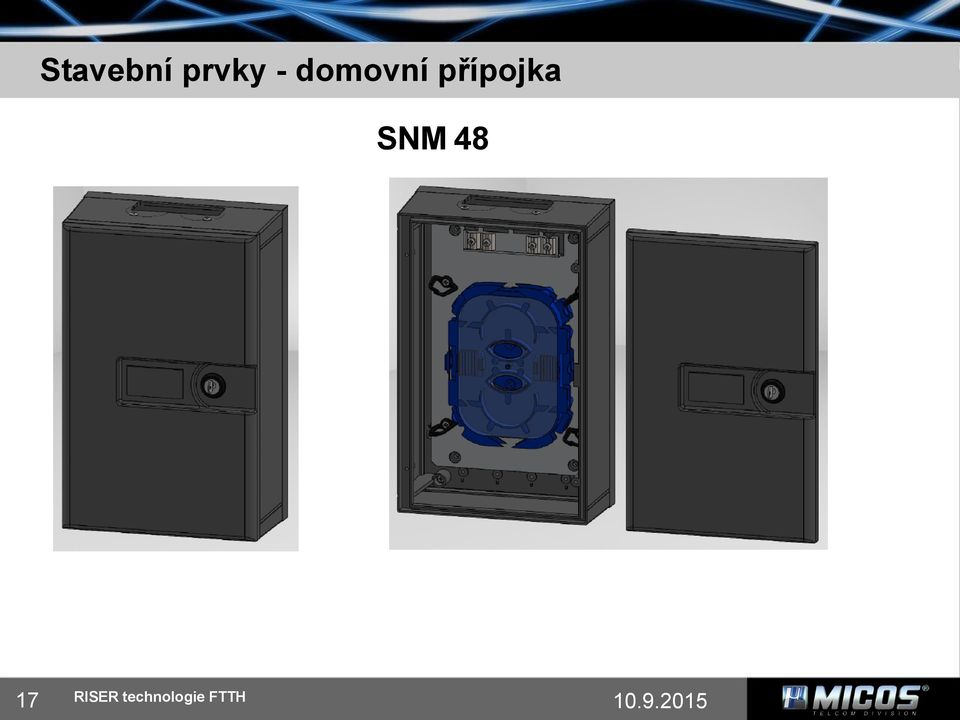

17 Stavební prvky - domovní přípojka SNM 48 17

18 Stavební prvky objektové rozvaděče Box URML REZ Používá se pro uložení rezerv RISER kabelu pro možnost připojení zákazníků v posledních dvou patrech pod střechou objektu. 18

19 Stavební prvky - domovní přípojka Technická data Maximální kapacita 12 x kazeta SK 123 Stupeň krytí IP 54 (s těsněním) dle ČSN EN Stupeň samozhášivosti V0 dle UL 94 Stupeň ochrany proti nárazu IK 10 dle ČSN EN Barva Světle šedá RAL 7035 Materiál rozvaděč Materiál kovové části Rozměry (v š h) Hmotnost PREPREG SMC Hliník mm 8 kg SNM 72F/ 4XPLC Modulární řešení Výklopné opto kazety SK 123 Horní i dolní kabelový vstup/výstup Možnost uložení rezervy opto vláken v jakékoliv pozici Snadný přístup ke kabelům a vláknům Snadná montáž a údržba Široké příslušenství Možnost ukončení všech typů kabelů i mikrotrubiček Možnost instalace splitteru Garance řádného vedení a uložení rezerv optických vláken 19

20 Stavební prvky - domovní přípojka Rozvaděč pro vnitřní použití s kapacitou 48 konektorů SC. Plechová skříň kompaktních rozměrů 441x172x113mm. Možnost vstupů EzBendových kabelů, RISER kabelů, trubiček, mikrokabelů ribbonové a Loose tube konstrukce. Boxy se dají nasadit těsně nad sebe. Uzamykatelná vnitřní část s uloženými sváry. Možnost postupného doplnění kapacity rozvaděče. Možnost instalace splitteru. Multioperátorový box MODB 48xSC Ukončení vnitřních rozvodů v budově 20

21 Stavební prvky patrová přípojka ORM 3 PK (851E.00/0000F ) Rozvaděč je navržen pro průchozí kabel, ze kterého lze provést vybočení kabelů/patchcordů směrem k zákazníkovi. Maximální kapacita 6 svárů. Vyvazovací management pro uložení rezervy odbočných vláken. Pryžová průchodka pro prostup odchozích vláken 2x prostup v dolní a horní části rozvaděče pro průchozí kabel. 2 fixační prvek průchozího kabelu (v horní a dolní části rozvaděče). Rozměry mm. 21

22 Instalační nářadí používané při práci Instalační sada pro konektor SC Červený laser Nůžky na stříhání kabelu Párač - rozřezávač Kabelu pr. 6 28mm Nůž na okno RISER kabelu Koncovka 22
