1 ESACO, Jaselská KOÍ, CZ tel/fax mail: Stavebnice PROMOS ine 2 XCPU-3/32 Technický manuál

2 200 sdružení ESACO Účelová publikace ESACO ESACO, Jaselská 77, Kolín 3 Tel./fax/modem: / Internet: Připomínky: vondruska@elsaco.cz -2- Ultrakompaktní regulátor XCPU-3/32

3 XCPU-3/32 UTRAKOMPAKTÍ REGUÁTOR. Základní charakteristika Obr. : Pohled na XCPU-3 XCPU-3/32 je malý kompaktní regulátor navržený především pro autonomní bezobslužné řízení velmi jednoduchých úloh. Regulátor je vybaven výkonným šestnáctibitovým procesorem doplněným vnější statickou pamětí RAM. Paměť a obvod reálného času jsou zálohovány lithiovou baterií. S využitím integrovaných analogových a logických vstupů/výstupů lze samotnou jednotkou realizovat např. regulátory pro: ekvitermní regulaci jedné topné větve, regulaci výměníkové nebo směšovací stanice, regulaci jednoduché vzduchotechniky s topným registrem a protimrazovou ochranou, zónovou regulaci až 3 nezávislých zón typu teplotní čidlo/ /elektrotermická hlavice radiátoru, regulaci ohřevu bazénové vody, atd. Součástí jednotky jsou i sériové linky a sběrnice. inka je vyvedena na šroubovací svorky a je určena pro připojení dálkových snímačů (teploměry RAI, čítačové moduly RCI, měřiče tepla, elektroměry ap.). Sériový kanál s rozhraním RS-232 je určen pro připojení k nadřízenému systému přímo nebo s využitím vnějších přenosových zařízení (GPRS, modem, WiFi ap). Kanál CA0 umožňuje lokálně připojit periferní I/O moduly (např. CAIO/CBIO), kanál CA (resp. RS-45 COM2) může být použit pro komunikaci s jinými přístroji. Jednotka XCPU-3/32 tak může obsluhovat podřízené přístroje, shromažďovat data a předávat je nadřízeným systémům pevnou linkou nebo prostřednictvím vnějších komunikačních zařízení. Jednotka XCPU-3/32 je pro realizaci kompaktního regulátoru vybavena následujícími vstupy a výstupy: až 3 analogový vstup pro měření napětí nebo proudu nebo teploty (teplotní čidlo i000/5000 ppm), / 0 analogový výstup 0 0 V, 2 binární vstup 24 V AC i DC, 3 reléový výstup se spínacím kontaktem a s jedním společným vodičem. Pro vývoj aplikačního vybavení je určeno nové grafické prostředí FRED. To umožňuje programování regulačních smyček, komunikačních algoritmů, manipulaci s daty i realizaci vlastních řídicích algoritmů obdobně jako centrální jednotky..2 Hardwarové prostředky Procesor Fujitsu řady MB90F340, takt 24 MHz, 256 KB interní paměť FASH, 6 KB interní paměť RAM. podpora. client, unifikovaný ovladač pro Windows, standardní konektor -mini B. inka RS-232 (COM0) asynchronní sériový kanál RS-232, konektor RJ45. Obr. 2: Pohled na XCPU-32 RS-232 XC apájení EI577x.0 apájení EI577x.20 apájení EI577x V DC 0 30V DC 0 30V DC AI0 AI AI2 AG RS-232 AI0 AI AO0 AG RS-232 AI0 AI AI2 AG XC XC 5V AMXADC 5V AMXADC DAC 5V AMXADC *) COM0 I2C CA0 *) COM0 I2C CA0 *) COM0 I2C CA0 XC2 *) EEPROM RTC CPU I2C RST WD RAM XC3 CA0 XC2 *) EEPROM RTC CPU COM RST WD RAM XC3 CA0 XC2 *) EEPROM RTC CPU COM RST WD RAM XC3 CA0 relé DAC řadič relé 36V řadič relé 36V řadič XC XC XC4 C Y Y0 Com X X0 AG AO0 mini C Y Y0 Com X X0 mini C Y Y0 Com X X0 mini *) na XC2 je CA s GO pro XCPU-3 (EI5772.x0), resp. RS-45 bez GO pro XCPU-32 (EI5773.x0) kanál COM2 Obr. 3: Bloková schémata variant regulátorů XCPU-3/32 Ultrakompaktní regulátor XCPU-3/32-3-

4 inka (COM) umožňuje připojit až 3 slave jednotky, šroubovací svorky. inka RS-45 (COM2) jen XCPU-32 asynchronní sériový kanál RS-422/45, vyveden na levý hřebínkový konektor na čelním štítku, není galvanicky oddělena. CA0 CA 2.0A/B, vyveden na pravý hřebínkový konektor na čelním štítku včetně napájení (umožňuje přímé připojení standardních periferních jednotek PROMOS line 2). CA jen XCPU-3 CA 2.0A/B, vyveden na levý hřebínkový konektor na čelním štítku, galvanické oddělení s napájecím měničem. Ostatní 256 KB zálohovaná paměť SRAM, zálohované RTC, zálohovací baterie, WatchDog timer..3 Technické údaje Analogové vstupy Rozlišení 6 bitů Rozsahy měření: napětí V proud ma teplota C, i000 Analogový výstup Rozlišení bitů Rozsah V Výstupní proud max. 0 ma ogické vstupy Vstupní napětí log. 0 max. 5 V= log. min. 5 V= log. typ. 24 V= log. max. 30 V= Vstupní napětí max. ( s) 40 V= Vstupní proud log., typ. 6 ma log. 0, max. 2 ma Filtr ch signálů digitální, 255 ms Izolační pevnost GO vstupů 2500 V AC / min ogické výstupy Počet výstupů 3 reléové kontakty Parametry kontaktu relé 250 V~ / 5 A 30 V= / 5 A Odpor sepnutého kontaktu max. 30 mω Max. dovolený proud svorkou 4 A Maximální spínané napětí 277 V~ / 25 V= Max. spínaný výkon 250 VA / 50 W Doba sepnutí / rozepnutí relé 0 ms / 5 ms Životnost kontaktu mechanická sepnutí elektrická (4 A) 0 5 sepnutí Izolační pevnost GO výstupů 3000 V AC / min. apájecí napětí / příkon 0 30 V / max. 4 W Rozměry modulu š v h mm Rozsah pracovních teplot 0 50 C Kategorie přepětí II Stupeň znečištění 2.4 Připojení k vývojovému prostředí Pro základní propojení jednotky s počítačem PC je určeno rozhraní vyvedené na konektor XC4 typu mini. port lze využít pro připojení jednak k vývojovému prostředí PC redukce křížený kabel EI EI DCD 7 RxD 2 6 TxD 3 3 DTR 4 2 GD 5 4 DSR 6 5 RTS 7 CTS RI 9 RJ45 RJ45 DB9M DB9F RJ FRED, jednak k vizualizačním programům (např. ControlWeb). Alternativně lze pro spojení s PC použít port COM0 (RS-232) jednotky XCPU-3/32 a libovolný port COM počítače. Kabel do COM0 s konektorem RJ45 se skládá z redukce DB9FRJ45 (obj.č. EI ) a kabelu s konektory RJ45 na obou koncích a s kříženým propojením (obj.č. EI9272.xxx). Schéma zapojení kabelu je na obrázku 4. Také je možné použít zjednodušené zapojení kabelu (třívodičové) podle obr. 5. Jako základní vývojový prostředek slouží grafické prostředí FRED pro PC. Umožňuje velmi efektivní tvorbu běžných řídicích a regulačních aplikačních úloh z předem připravených funkčních bloků. Je možné i programování dialogových a editačních menu na ovládacím panelu CKDM, komunikačních služeb včetně uchování archivních dat..5 Čelní panel XCPU-3/32 CCPU-03/2 XCPU, XCom 2 DTR 3 TxD 6 RxD 7 nc 5 GD 4 CTS RTS RJ45 Obr. 4: Schéma zapojení kabelu mezi COM0 a PC pohled zpředu RJ45 DB9F Obr. 5: Schéma zapojení zjednodušeného kabelu mezi COM0 a PC a předním panelu jednotky jsou umístěny indikační ED ukazující stav systému, komunikace a stavy logických vstupů a výstupů..5. Stavové ED Stavové ED jsou dvě (RU a ERR) a indikují momentální chování systému. Každá z diod RU a ERR je dvoubarevná (červená a zelená, rozsvícením obou barev vznikne barva žlutá). Z mnoha možných kombinací barev a svitu (nesvítí bliká svítí) je použito následujících pět kombinací: RU i ERR svítí žlutě v jednotce neběží vůbec žádný program (ani uživatelská konfigurace, ani jádro FREDu v modifikaci RT). Může znamenat poruchu jednotky. RU nesvítí, ERR svítí červeně v jednotce je zavedeno jádro FREDu, ale není nahrána nebo neběží uživatelská konfigurace, popř. probíhá její download. RU bliká zeleně, ERR svítí červeně běží program, ale jsou odpojeny výstupní relé. RU bliká zeleně, ERR nesvítí běží program, výstupní relé připojeny..5.2 Indikace stavu vstupů a výstupů a předním panelu jsou indikovány stavy logických vstupů a výstupů. Stav logických vstupů je indikován ED diodami označenými X0 a X. Stav binárních výstupů je indikován diodami označenými Y0, Y a..5.3 Indikace komunikace a předním panelu jsou indikovány stavy komunikace sériových rozhraní COM0 až COM2 a sběrnice CA. Stav je indikován žlutými diodami označenými COM0, COM, COM2 a CA. -4- Ultrakompaktní regulátor XCPU-3/32

5 .6 Sériové kanály Procesor obsahuje 3 sériové komunikační kanály. Ty jsou přes budiče přivedeny na připojovací konektory. Zapojení konektorů jednotlivých sériových linek je shrnuto do tab.. Tab : Zapojení konektorů sériových linek COM0 RS-232 COM MBus COM2 RS-45 *) RTS C 2 DTR 2 2 U CC 3 TxD 3 Y 3 GD 4 4 Y0 4 GD 5 5 Com 5 RxTxD 6 RxD 6 X 6 RxTxD 7 nc 7 X0 7 CTS MB GD 9 MB 9 0 U CC *) k dispozici pouze u XCPU-32 V tabulce nc znamená nezapojený vývod..6. Kanál 0 RS-232 Sériový kanál 0 procesoru je využit jako univerzální asynchronní linka s rozhraním RS-232 a je vyveden na konektor RJ45. Může být použit např. pro spojení kompaktní jednotky XCPU-3/32 s počítačem PC nebo pro připojení k nadřazenému řídicímu systému, popřípadě k vizualizaci..6.2 Kanál master Sériový kanál procesoru může být využit jako asynchronní linka s rozhraním master vyvedená na šroubovací svorky a 9. Je určena pro připojení maximálně 3 slave modulů jako jsou měřiče tepla, vodoměry, elektroměry atd. Rozšiřuje možnosti jednotky XCPU-3/32 o dálkový odečet hodnot..6.3 Kanál 2 RS-45 Sériový kanál 2 procesoru je využit jako univerzální asynchronní linka s rozhraním RS-45. Je vyveden na levý hřebínkový konektor na čelním štítku. Dostupný je pouze u modelu XCPU-32. Je určen především k připojení inteligentních měřicích modulů (RAI, RCI, RCIO). ze ho také využít k připojení do sítě typu multimaster (např. venkovní teplotu měří jen jeden regulátor a předává ji ostatním) nebo k připojení k nadřazenému řídicímu systému, popřípadě k vizualizaci..7 Vstupy a výstupy.7. ogické vstupy Kompaktní jednotka XCPU-3/32 obsahuje dva bipolární logické vstupy 24 V, AC nebo DC, s galvanickým oddělením 500 V AC. Schéma zapojení ch obvodů je na obr X0 X Com 5V 5V Obr. 6: Schéma zapojení logických vstupů Vstupní umožňují zvolit zapojení se společným plusem nebo mínusem pro celou jednotku. Podle toho se používají snímače s výstupem npn nebo pnp v rámci celé jednotky. Připojit je možné snímače třídrátové i dvoudrátové s vlastní spotřebou max. 0,5 ma. XCPU-3/32 24V 24V Obr. 7: Zapojení vstupů se společným mínusem a plusem. Připojení snímačů npn ke vstupům XCPU-3/32 se společným plusem pro celou jednotku ukazuje levá část obr. 7, připojení snímačů pnp ke vstupům XCPU-3/32 se společným mínusem pro celou jednotku ukazuje pravá část obr ogické výstupy Kompaktní jednotka XCPU-3/32 obsahuje tři reléové výstupy s kontakty 250 V / 5 A s jedním společným vývodem a galvanickým oddělením 3000 V AC. Umožňují přímé spínání síťových spotřebičů. Při spínání spotřebičů s indukčním charakterem napájených střídavým napětím je nezbytné vnější ošetření přechodového jevu varistorem (24 V~, 220 V~). Příklad zapojení ukazuje levá část obr.. Varistor je třeba připojit co nejblíže ke spotřebiči. Při spínání spotřebičů s indukčním charakterem napáje- Ultrakompaktní regulátor XCPU-3/32-5- čidlo pnp XCPU-3/32 čidlo npn XCPU-3/32 Y Y0 (230V~) M 0V XCPU-3/32 (24V=) Obr. : Připojení indukční zátěže k reléovým výstupům Y Y0 konfigurační propojky analogových vstupů konfigurace vstupu AI2 konfigurace vstupu AI konfigurace vstupu AI0 deska s procesorem připojení konektoru mini Obr. 9: Umístění konfiguračních propojek analogových vstupů

6 AI0 AI AI2 astavení propojek pro měření: napětí proudu Obr. 0: astavení propojek pro různé signály teploty ných stejnosměrným napětím je k ošetření přechodového jevu použita dioda připojená paralelně ke spotřebiči v závěrném směru (zapojení je vidět v pravé části obr. )..7.3 Analogové vstupy Jednotka XCPU-3/32 obsahuje dva nebo tři analogové vstupy podle modifikace je osazena buď analogovým vstupem AI2 nebo analogovým výstupem AO0. Rozlišení je 6 bitů. Po rozebrání jednotky jsou na spodní desce přístupné konfigurační propojky. Jejich pozice na spodní desce je patrná z obrázku 9, konfigurace propojek pro jednotlivé typy měřených veličin je vidět na obrázku 0. Analogové vstupy umožňují měření napětí v rozsahu 0 až 0 V, proudu v rozsahu 0 až 20 ma a lze k nim připojit odporová teplotní čidla i000/5000ppm. Hrubý rozsah měření teploty s těmito čidly je 50 až 50 C, který je dostatečný pro všechny běžné typy úloh..7.4 Analogové výstupy Dle modifikace obsahuje jednotka XCPU-3/32 žádný nebo jeden analogový výstup AO0. Výstupním signálem je napětí v rozsahu 0 až 0 V s rozlišením bitů. Výstup je určen např. pro ovládání spojitých servopohonů, frekvenčních měničů apod. ÚDAJE PRO OBJEDÁVKU Typ Obj. číslo Modifikace EI AI, AO, 2 BI 24V, 3 BO relé 230V~, 2 CA, RS-232, 256kB SRAM, 256kB Flash XCPU-3 EI AI, AO, 2 BI 24V, 3 BO relé 230V~, 2 CA, RS-232,, 256kB SRAM, 256kB Flash EI AI, bez AO, 2 BI 24V, 3 BO relé 230V~, 2 CA, RS-232,, 256kB SRAM, 256kB Flash EI AI, AO, 2 BI 24V, 3 BO relé 230V~,CA, RS-45, RS-232, 256kB SRAM, 256kB Flash XCPU-32 EI AI, AO, 2 BI 24V, 3 BO relé 230V~, CA, RS-232,, RS-45, 256kB SRAM, 256kB Flash EI AI, bez AO, 2 BI 24V, 3 BO relé 230V~, CA, RS-232,, RS-45, 256kB SRAM, 256kB Flash Jednotky s typovou konfigurací nejsou v současné době k dispozici. -6- Ultrakompaktní regulátor XCPU-3/32

7 2 JEDOTKY XCPU-3/32 S TYPOVOU KOFIGURACÍ Jednotky XCPU-3/32 mohou již z výroby obsahovat nahranou typovou konfiguraci, díky které je možné jednotky jednoduše připojit podle typového schématu, zapnout, pomocí terminálu CKDM- nastavit parametry regulátoru a poté již regulátor provádí svoji funkci bez nutnosti dalšího zásahu. 2. Typ Ekvitermní směšovací uzel Provádí regulaci teploty topné vody jedné topné větve v závislosti na venkovní teplotě a podle nastavení parametrů ekvitermu (posun a sklon) nebo regulaci teploty topné vody na konstantní hodnotu, např. pro ohřev TUV (teplé užitkové vody). Technologické schéma je vidět na obrázku. S S (AOUT0) (AI0) = M Trojcestný směšovací ventil RV může být osazen buď pohonem s 3-bodovým řízením (RVb) pro napájení 24 V nebo 230 V nebo pohonem s řízením DC napětím 0 0 V (). Význam jednotlivých prvků je přehledně shrnut do následující tabulky: Prvek T S M RVb () Význam (X) T (AI) (X0) (Y0Y) venkovní teplota (čidlo i000/5000ppm) teplota výstupní topné vody (čidlo i000/5000ppm) havarijní termostat přetopení topné vody dálkové nucené zapnutí útlumu topení (např. dovolená) oběhové čerpadlo topné větve RVb (AI0) ~ M trojcestný směšovací ventil s 3-bodovým pohonem 230 V trojcestný směšovací ventil s pohonem se spojitým řízením 0 0 V a obrázku 2 je principiální schéma připojení periferií k regulátoru. Přesné schéma zapojení se bude lišit podle konkrétní () (X) T (AI) (X0) Obr. : Technologické schéma směšovacího uzlu aplikace hodnota jištění, připojení čerpadla (-fázové nebo 3-fázové), servopohonu atd. 2.2 Typ 2 Předávací stanice Provádí buď ekvitermní regulaci teploty topné vody v závislosti na venkovní teplotě podle nastavení parametrů ekvitermu (posun a sklon) nebo regulaci teploty topné vody na konstantní hodnotu, např. pro ohřev TUV (teplé užitkové vody). Technologické schéma je vidět na obrázku 3. P HV P2 ~ horkovod Význam jednotlivých prvků je přehledně shrnut do následující tabulky: Prvek P P2 M HV SV (X0) Význam (Y) = (AOUT0) venkovní teplota (čidlo i000/5000ppm) teplota výstupní topné vody (čidlo i000/5000ppm) havarijní manostat ztráta tlaku v horkovodu diferenční manostat dopouštění vody do systému oběhové čerpadlo sekundáru (AI) (X) M (Y0) SV () dvoucestný regulační ventil s pohonem se spojitým řízením 0 0 V s havarijní funkcí havarijní ventil s 2-bodovým pohonem 230 V s pružinovým zpětným chodem solenoid pro dopouštění vody do systému topení dopouštění Obr. 3: Technologické schéma předávací stanice (AI0) COM0 (RS-232) 04 5V AI0 AI AMXADC I GD U 0 09 AO0 DAC COM0 (RS-232) 04 5V AI0 AI AMXADC 0 09 AO0 DAC I GD U COM2 (RS-45) 2 XCPU-32 EI Y Y0 X X MBus CA0 COM2 (RS-45) 2 Y XCPU-32 EI Y0 MBus CA0 X X M RVb S T Obr. 2: Principiální schéma připojení P2 P SV HV M Obr. 4: Principiální schéma připojení Ultrakompaktní regulátor XCPU-3/32-7-

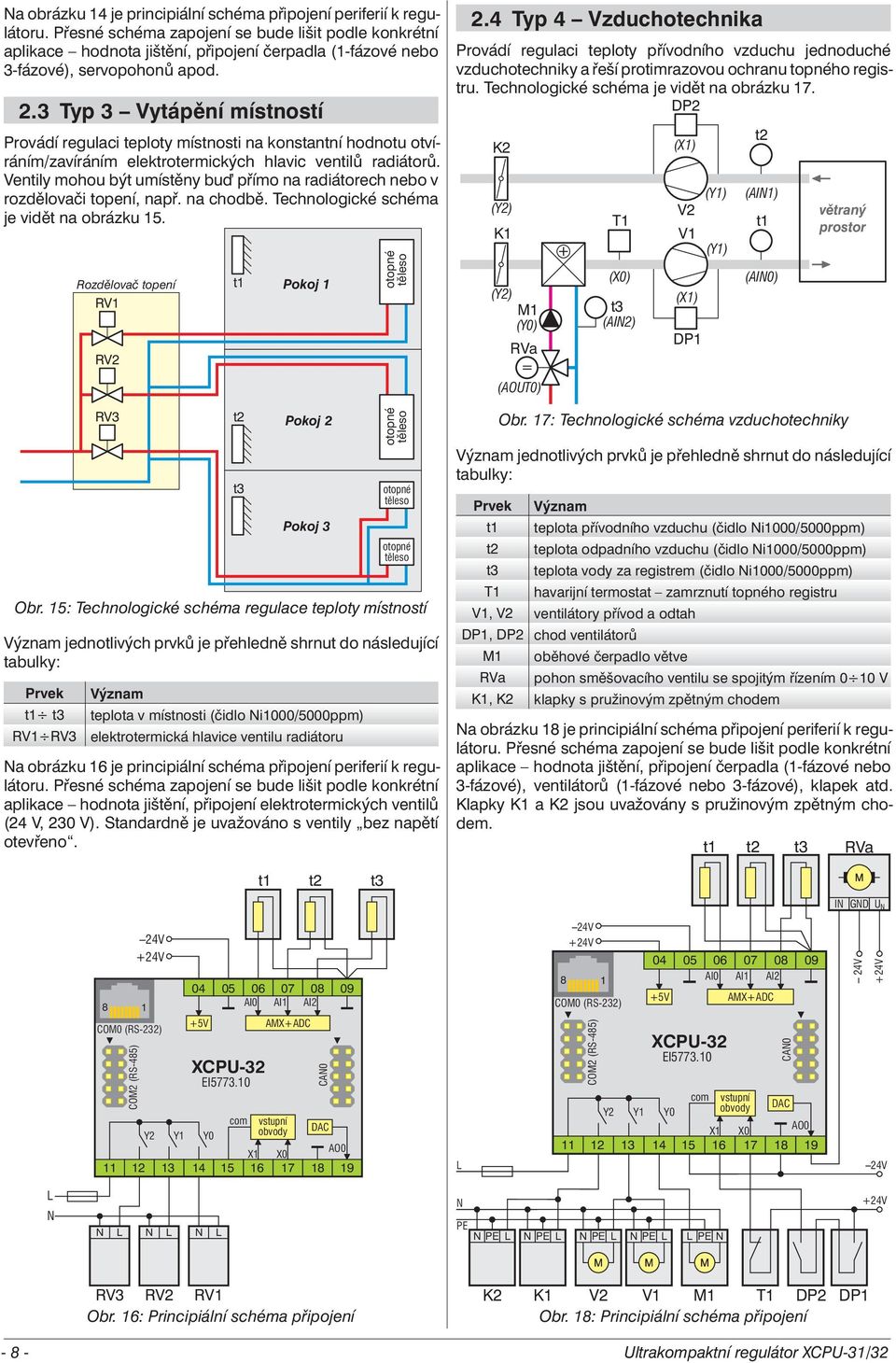

8 a obrázku 4 je principiální schéma připojení periferií k regulátoru. Přesné schéma zapojení se bude lišit podle konkrétní aplikace hodnota jištění, připojení čerpadla (-fázové nebo 3-fázové), servopohonů apod. 2.3 Typ 3 Vytápění místností Provádí regulaci teploty místnosti na konstantní hodnotu otvíráním/zavíráním elektrotermických hlavic ventilů radiátorů. Ventily mohou být umístěny buď přímo na radiátorech nebo v rozdělovači topení, např. na chodbě. Technologické schéma je vidět na obrázku 5. Význam jednotlivých prvků je přehledně shrnut do následující tabulky: Prvek Význam teplota v místnosti (čidlo i000/5000ppm) RV RV3 Rozdělovač topení RV RV2 RV3 elektrotermická hlavice ventilu radiátoru a obrázku 6 je principiální schéma připojení periferií k regulátoru. Přesné schéma zapojení se bude lišit podle konkrétní aplikace hodnota jištění, připojení elektrotermických ventilů (24 V, 230 V). Standardně je uvažováno s ventily bez napětí otevřeno. Pokoj Pokoj 2 Pokoj 3 otopné těleso otopné těleso otopné těleso otopné těleso Obr. 5: Technologické schéma regulace teploty místností 2.4 Typ 4 Vzduchotechnika Provádí regulaci teploty přívodního vzduchu jednoduché vzduchotechniky a řeší protimrazovou ochranu topného registru. Technologické schéma je vidět na obrázku 7. DP2 K2 () () M (Y0) Význam jednotlivých prvků je přehledně shrnut do následující tabulky: Prvek T Význam teplota přívodního vzduchu (čidlo i000/5000ppm) teplota odpadního vzduchu (čidlo i000/5000ppm) teplota vody za registrem (čidlo i000/5000ppm) havarijní termostat zamrznutí topného registru V, V2 ventilátory přívod a odtah DP, DP2 chod ventilátorů M K (AOUT0) = T (X0) (AI2) (X) oběhové čerpadlo větve pohon směšovacího ventilu se spojitým řízením 0 0 V K, K2 klapky s pružinovým zpětným chodem a obrázku je principiální schéma připojení periferií k regulátoru. Přesné schéma zapojení se bude lišit podle konkrétní aplikace hodnota jištění, připojení čerpadla (-fázové nebo 3-fázové), ventilátorů (-fázové nebo 3-fázové), klapek atd. Klapky K a K2 jsou uvažovány s pružinovým zpětným chodem. V2 V (X) DP (Y) (Y) (AI) (AI0) větraný prostor Obr. 7: Technologické schéma vzduchotechniky I GD U COM2 (RS-45) COM0 (RS-232) 04 5V AI0 AI XCPU-32 EI AMXADC 0 AI2 CA0 09 Y Y0 DAC X X0 AO COM0 (RS-232) COM2 (RS-45) 04 5V AI0 AI XCPU-32 EI AMXADC 0 AI2 CA0 09 Y Y0 DAC X X0 AO V RV3 RV2 RV Obr. 6: Principiální schéma připojení K2 K V2 V M T DP2 Obr. : Principiální schéma připojení DP -- Ultrakompaktní regulátor XCPU-3/32
