Začít zobrazení ze stránky:

Download "Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/"

Žaneta Beranová
před 8 lety
Počet zobrazení:

1 Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/ CZ.1.07/1.5.00/

2 Číslo projektu Číslo materiálu Název školy Autor Tématický celek Ročník CZ.1.07/1.5.00/ ICT-PG2-2_03 Základy hardware počítače Střední odborná škola elektrotechnická, Centrum odborné přípravy, Zvolenovská 537, Hluboká nad Vltavou Ing. Vladimír Vašek Zdroj napájení - standardy 1. ročník SOŠ Datum tvorby Anotace Metodický pokyn Prezentace s výkladem Učební materiál pro seznámení s hardwarem počítače typu PC Pokud není uvedeno jinak, uvedený materiál je z vlastních zdrojů autora Zpět CZ.1.07/1.5.00/

Hluboká nad Vltavou Ing. Vladimír Vašek Zdroj napájení - standardy 1. ročník SOŠ Datum tvorby 09.

3 Do elektrické sítě je dodáváno střídavé napětí 230V s frekvencí 50 Hz. Zdroj napájení počítače toto napětí převádí na stejnosměrné napětí a to hned do několika okruhů (větví) - podle typu zdroje (dnes obvykle 3,3V, 5V a 12V). Počítačové komponenty jako základní deska [MB] nebo grafická karta [VGA] tato napětí využívají přímo nebo je dále mění na ještě nižší napětí dle požadavků jednotlivých komponent počítače (například grafická karta [VGA] s rozhraním AGP verze 3.0 používá napětí 0,8V, procesory [CPU] napětí okolo 1,5V apod.). Zpět 3

4 Standard AT - ATX zdroj ATX [Advanced Technology Extended], na rozdíl od zdroje AT [Advanced Technology], již postrádá spínač (umístěný na Case), kterým se zapínal a odděloval tak zdroj od napětí 230V dodávaného sítí. Tento spínač byl nahražen tlačítkem. zdroj ATX také dodává, kromě standardního napětí AT 5V a 12V i napětí 3,3V standardem ATX byl vytvořen princip softwarového zapínání a vypínání počítače a zdroj má vlastně tři stavy: zapnuto [ON] všechny napěťové okruhy aktivní vypnuto [OFF] všechny napěťové okruhy neaktivní (odpojením zdroje od sítě 230V kabelem nebo vypínačem umístěným přímo na zdroji) pohotovost [Stand-By] omezený příkon na okruhu 5V [5Vsb], který slouží k přepnutí do stavu zapnuto [ON] Zpět 4

zdroj ATX také dodává, kromě standardního napětí AT 5V a 12V i napětí 3,3V standardem ATX byl vytvořen princip softwarového zapínání a vypínání počítače a zdroj má vlastně tři

5 Standard AT - ATX zapnutí zdroje ATX se provádí spojením dvou pinů (tlačítkem ON na Case) na základní desce [MB] prostřednictvím hlavního napájecího dvacetipinového konektoru [Main Power] základní desky zapnutí zdroje ATX vždy provádí základní deska ATX a to na základě: použití tlačítka zapnutí [ON] na skříni počítače, nebo nastaveného časového zapnutí z BIOSu [Basic Input/Output System] základní desky, nebo funkce Wake-Up síťové karty, nebo aktivace USB zařízení (nastavitelné v BIOSu základní desky) Zpět 5

základní deska ATX a to na základě: použití tlačítka zapnutí [ON] na skříni počítače, nebo nastaveného časového zapnutí z BIOSu

6 Standard ATX12V Standard ATX12V rozšiřuje předchozí standard ATX zejména o nové (vyšší) požadavky na výkon jednotlivých napěťových okruhů (napěťových větví), zejména okruhu 3,3V a 5Vsb nový čtyřpinový čtvercový napájecí konektor [+12V Power] sloužící k napájení napěťového regulátoru základní desky vytvářející napětí pro procesor [CPU] Main Power konektor +12V Power konektor Zpět 6

5Vsb nový čtyřpinový čtvercový napájecí konektor [+12V Power] sloužící k napájení napěťového

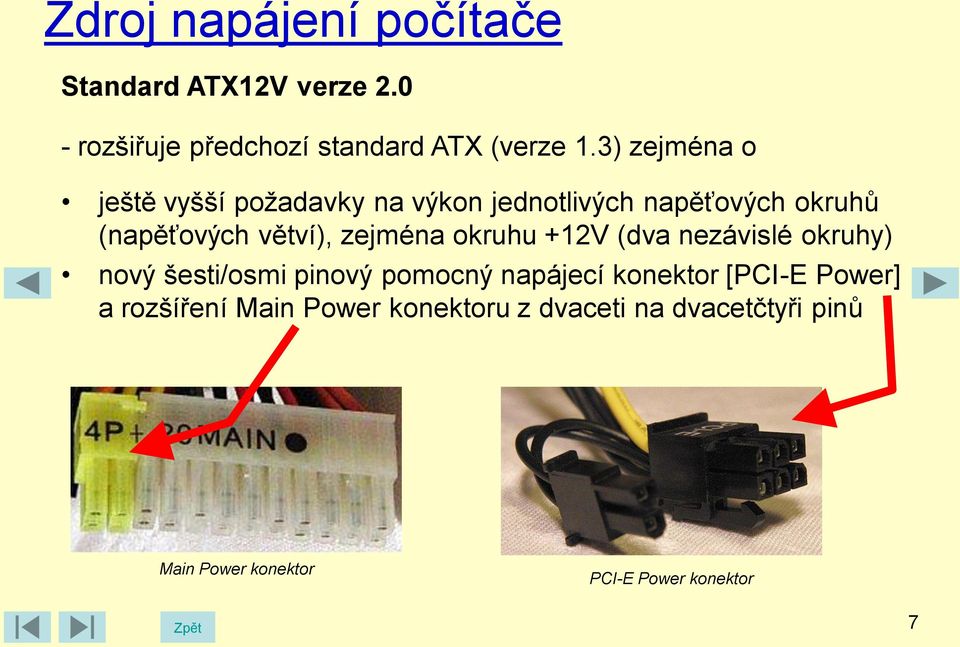

7 Standard ATX12V verze rozšiřuje předchozí standard ATX (verze 1.3) zejména o ještě vyšší požadavky na výkon jednotlivých napěťových okruhů (napěťových větví), zejména okruhu +12V (dva nezávislé okruhy) nový šesti/osmi pinový pomocný napájecí konektor [PCI-E Power] a rozšíření Main Power konektoru z dvaceti na dvacetčtyři pinů Main Power konektor PCI-E Power konektor Zpět 7

zejména okruhu +12V (dva nezávislé okruhy) nový šesti/osmi pinový pomocný napájecí konektor

8 Seznam literatury a pramenů Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jákékoliv další využití podléhá autorskému zákonu. Použité zdroje: Objekty použité k vytvoření prezentace jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Obrázky použité v této prezentaci jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Zpět CZ.1.07/1.5.00/

Použité zdroje: Objekty použité k vytvoření prezentace jsou součástí knihovny Microsoft Office PowerPoint 2003 a
