1 Napájecí zdroj Josef Jan Horálek Josef Jan Horálek FIM UHK Architektura počítačů II Zdroje AT Starší zdroje používané u deset AT Dvě napěťové úrovně 12V a 5V Vypínání mechanickým vypínačem Na základní desku přivedeny šestipólovými konektory P8 a P9 Zdroje AT 1

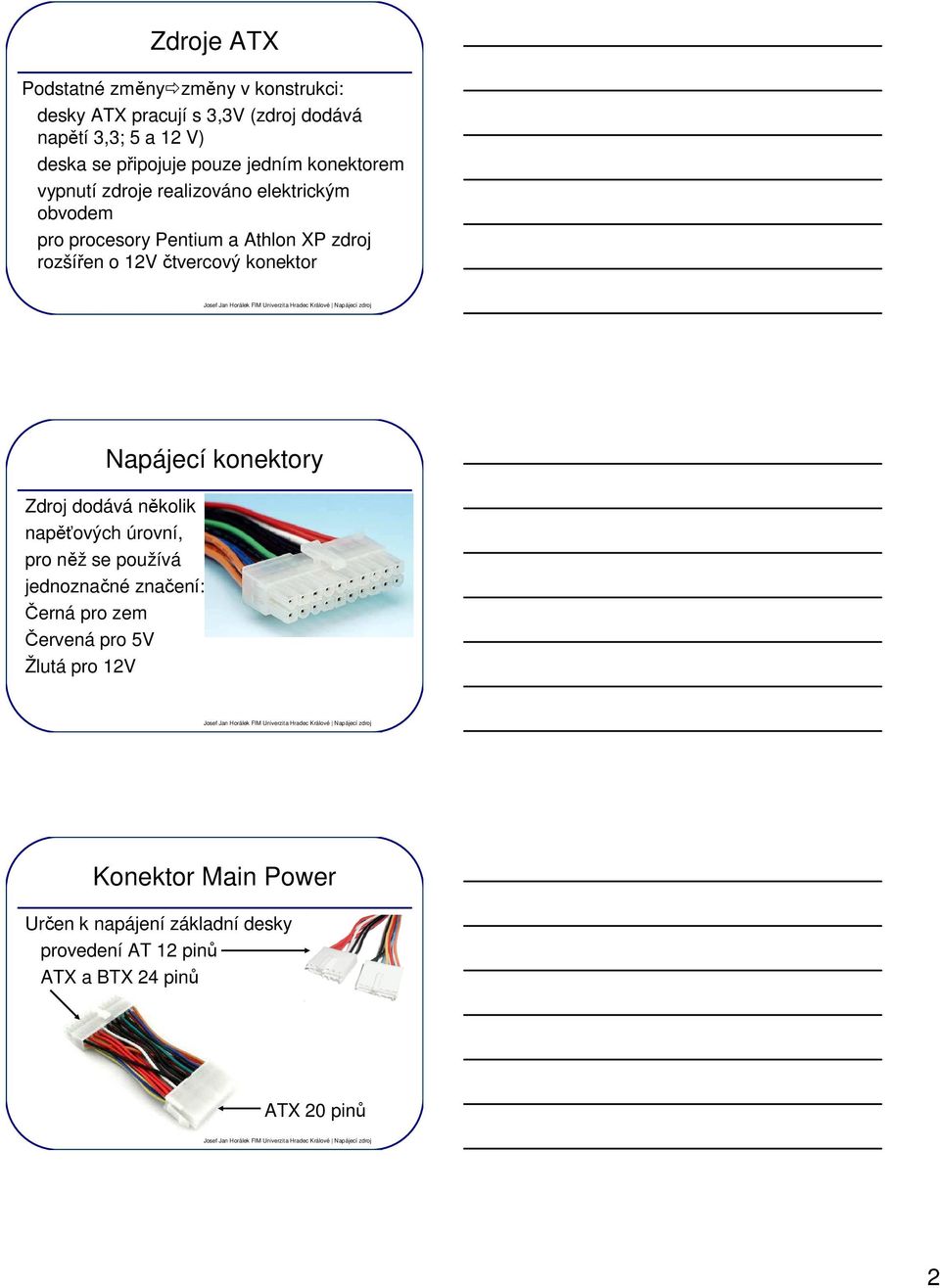

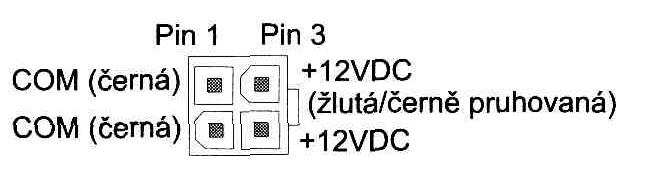

2 Zdroje ATX Podstatné změny změny v konstrukci: desky ATX pracují s 3,3V (zdroj dodává napětí 3,3; 5 a 12 V) deska se připojuje pouze jedním konektorem vypnutí zdroje realizováno elektrickým obvodem pro procesory Pentium a Athlon XP zdroj rozšířen o 12V čtvercový konektor Napájecí konektory Zdroj dodává několik napěťových úrovní, pro něž se používá jednoznačné značení: Černá pro zem Červená pro 5V Žlutá pro 12V Konektor Main Power Určen k napájení základní desky provedení AT 12 pinů ATX a BTX 24 pinů ATX 20 pinů 2

3 Kontakty napájecích konektorů Řídící signály zdrojů ATX12V PS-ON# - signál zapínající všechny napěťové okruhy (+3,3V, +5V, +12V) 5VSB pin, na kterém naměříme 5V i když jsou všechny ostatní napěťové okruhy vypnuty (elektronické zapnutí počítače) PWR_OK slouží ke kontrole napěťových okruhů COM označení zemnícího vodiče (někdy GND nebo GROUND) Konektor Power +12V 4pinový konektor vznik jako posila Main Power obsahuje dva vodiče +12V a COM Napájí napěťové regulátory základních desek (ty vytvářejí napětí pro procesor)! Nutno zapojit u desek s procesory Pentiun 4 a odvozené Celerony! 3

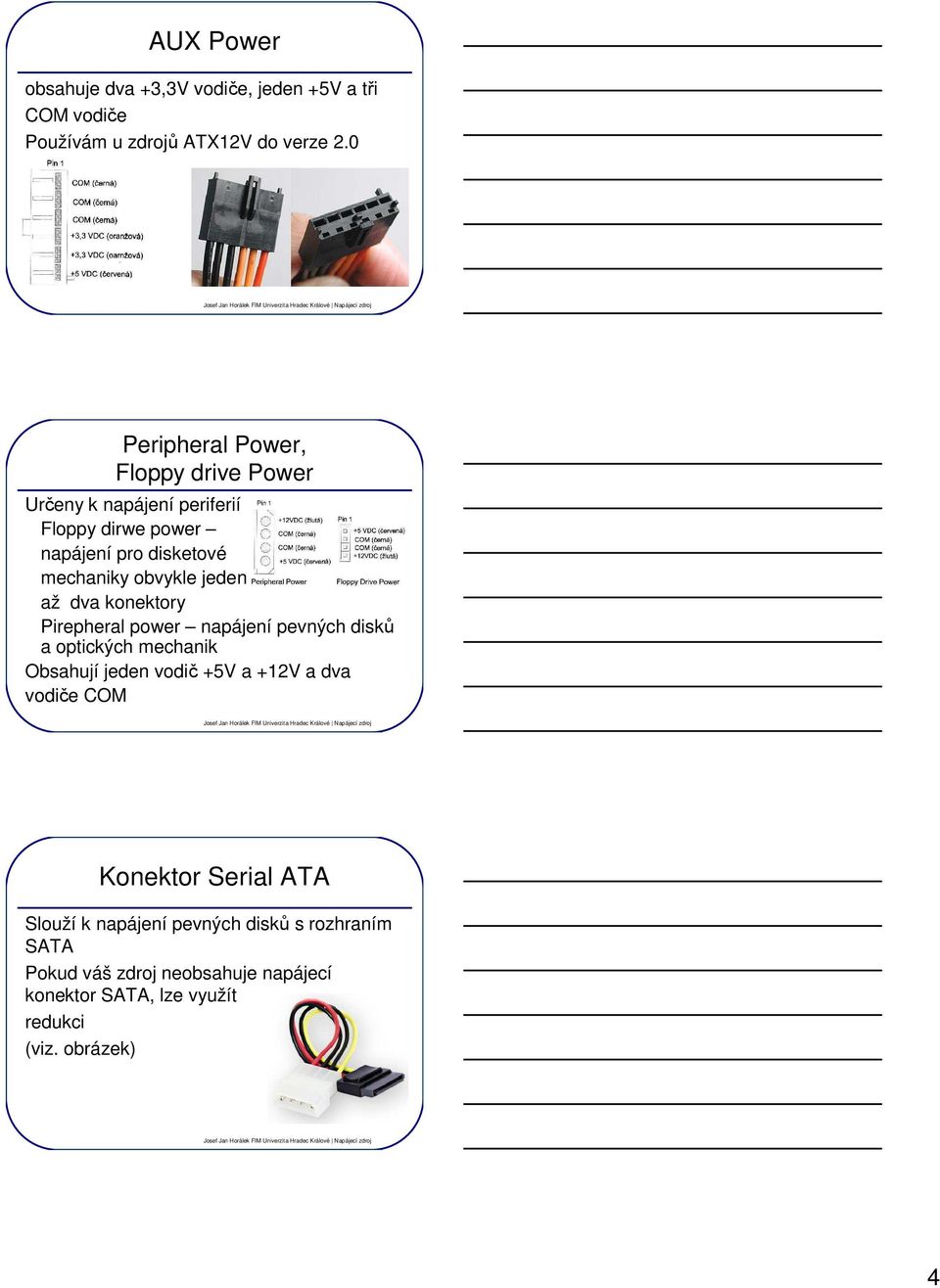

4 AUX Power obsahuje dva +3,3V vodiče, jeden +5V a tři COM vodiče Používám u zdrojů ATX12V do verze 2.0 Peripheral Power, Floppy drive Power Určeny k napájení periferií Floppy dirwe power napájení pro disketové mechaniky obvykle jeden až dva konektory Pirepheral power napájení pevných disků a optických mechanik Obsahují jeden vodič +5V a +12V a dva vodiče COM Konektor Serial ATA Slouží k napájení pevných disků s rozhraním SATA Pokud váš zdroj neobsahuje napájecí konektor SATA, lze využít redukci (viz. obrázek) 4

5 Power Connector Zdroje BTX Pro základní desky BTX používáme zdroje AXT12V od verze 2 mají 24pinový konektor Main Power obsahují napájení SATA disků nemají konektor AUX Standardy od Intelu Zdroj ATX12V pro velké systémy se základní deskou BTX. Využívá skříně tower a mini tower. Výkon od 250 do 450W. SFX12V pro základní desky Micro ATX a Flex ATX. Výkon od 160 do 300W. CFX12V pro základní desky Micro BTX jde tedy o malé skříně. Výkon od 220 do 275W. LFX12V pro základní desky Pico BTX. Výkon od 180 do 200W. 5

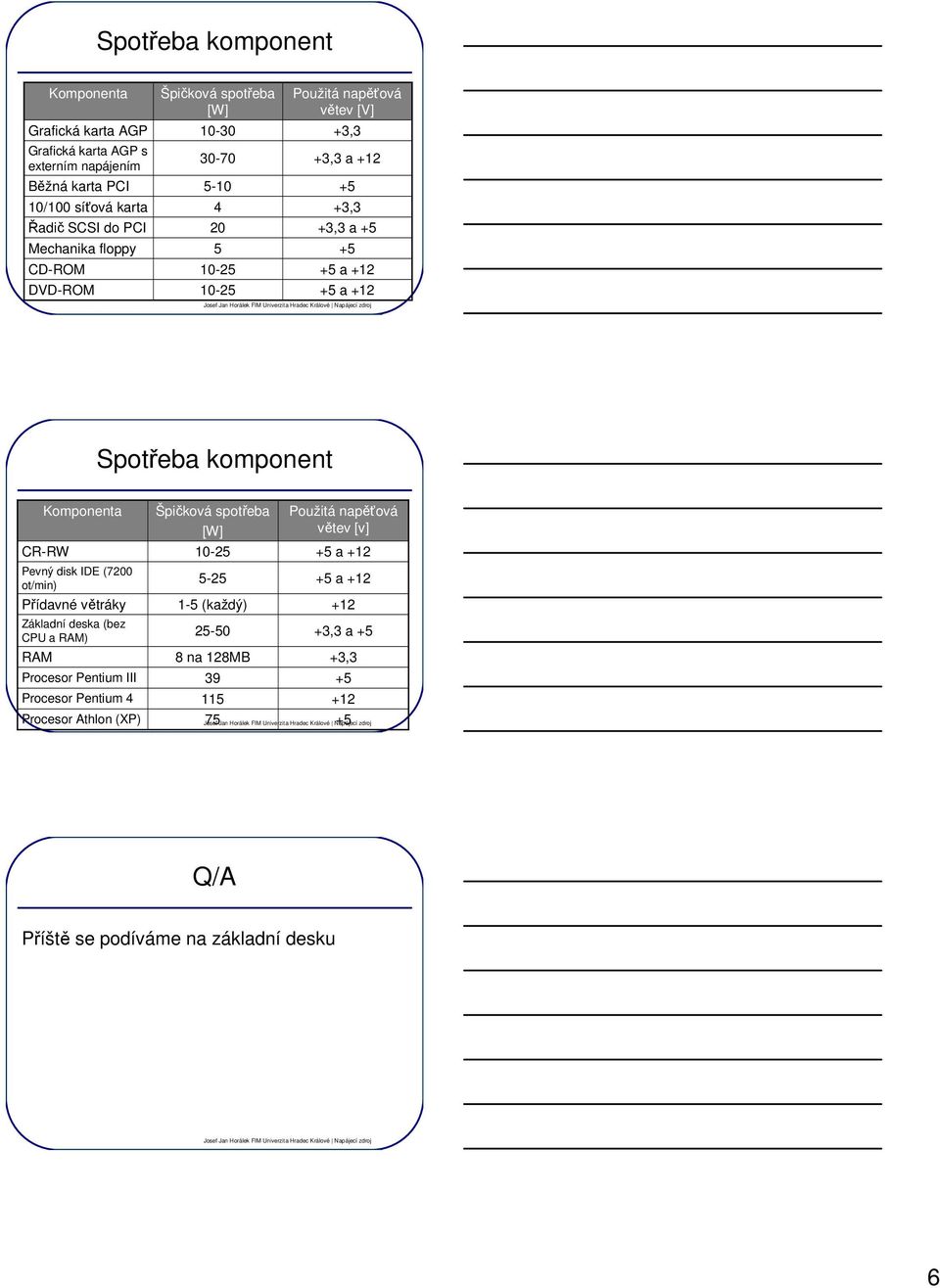

6 Spotřeba komponent Komponenta Grafická karta AGP Grafická karta AGP s externím napájením Běžná karta PCI 10/100 síťová karta Řadič SCSI do PCI Mechanika floppy CD-ROM DVD-ROM Špičková spotřeba [W] Použitá napěťová větev [V] +3,3 +3,3 a ,3 +3,3 a Spotřeba komponent RAM Komponenta CR-RW Pevný disk IDE (7200 ot/min) Přídavné větráky Základní deska (bez CPU a RAM) Procesor Pentium III Procesor Pentium 4 Procesor Athlon (XP) Špičková spotřeba [W] (každý) na 128MB Použitá napěťová větev [v] ,3 a +5 +3, Josef 75Jan Horálek FIM Univerzita Hradec Králové Napájecí +5 zdroj Q/A Příště se podíváme na základní desku 6

7 Zdroje HORÁK, Jaroslav. Hardware : učebnice pro pokročilé. 4. aktualiz. vyd. Brno : Computer Press, s. ISBN MESSMER, Hans-Peter, DEMBOWSKI, Klaus. Hardware : architektura, funkce, programování. 1. vyd. Brno : CP Books, s. ISBN SMITH, Roderick. Linux a harware : výběr, instalace a konfigurace komponent podporovaných Linuxem. 1. vyd. Praha : Computer Press, s. ISBN TIŠNOVSKÝ, Pavel. Seriál Co se děje v počítači [online] [cit ]. Dostupný z WWW: <http://www.root.cz/serialy/co-se-deje-v-pocitaci/>. Josef Jan Horálek FIM Univerzita Hradec Králové Přenosná média 7
