1 PD-42D30ES PD-35D30ES PDP ЦВЕТНОЙ ТЕЛЕВИЗОР PDP KOLOROWY ODBIORNIK TELEWIZYJNY PDP BAREVNY TELEVIZOR PDP SZÍNES TELEVÍZIÓ PDP TELEVIZOR COLOR PDP ЦВЕТЕН ТЕЛЕВИЗОР РУССКИЙ POLSKI ČESKY MAGYAR ROMANIAN БЪЛГАРСКИ ИНСТРУКЦИЯ ПО ЗКСПЛУ АТАЦИИ INSTRUKCJA OBSLUGI PŘÍRUČKA K OBSLUZE HASZNÁLATI UTASÍTÁSA INSTRUCŢIUNI РЪКОВОДСТВО ЗА РАБОТА 1

2 Tlačítka televizoru a jejich funkce Čelo displeje <PD-42D30ES> Čelo přijímače Jak otevřít kryt S L R IN(EXT-5) MENU P TV/AV Podrobnosti najdete na stránkách uvedených v závorce. 1 Konektor pro sluchátka (mini svírka) (strana 41) 2 Terminál EXT-5 (stránky 31, 41) 3 A tlačítko (Pohotovostní režim) (strana 16) 4 Kontrolka napájení (strana 14) OK Zapnutí televizoru z pohotovostního režimu <PD-35D30ES> Pomocí tlačítek A nebo p zapnete televizor z pohotovostního režimu. Zkontrolujte, zda jsou sít ové zástrčky na přívodních šňůrách z televize a přijímače správně zapojeny do zásuvek elektrického proudu. Výběr televizního kanálu Pomocí tlačítek P p vyberte požadované číslo programu (PR) nebo terminál EXT Sledování obrazu z externího zařízení Pomocí tlačítka TV/AV vyberte terminál TV/AV. Režim televize Režimy EXT Číslo posledního programu EXT-1 E1 E2 EXT-2 nebo S2 EXT-3 E3 nebo S3 EXT-5 EXT-4 MENU OK P TV/AV E5 nebo S5 E4 Nastavte hlasitost Podrobnosti najdete na stránkách uvedených v závorce. 1 Kontrolka napájení (strana 14) 2 Čidlo dálkového ovládání 3 Tlačítko MENU/OK (stránky 16, 24) 4 Tlačítka P p (strana 16) 5 Tlačítka r (Hlasitost) q (strana 16) 6 Tlačítko TV/AV (strana 16) 7 A tlačítko (Pohotovostní režim) (strana 16) Stiskněte tlačítka q Objeví se indikátor úrovně hlasitosti. Použití sluchátka Hlasitost u sluchátek nastavíte pomocí menu SLUCHÁTKA (viz strana 30). Použití menu Použijte tlačítko MENU/OK. Podrobnosti o používání menu najdete v části Používání televizního menu (strana 24). 16

3 Tlačítka a funkce dálkového ovladače AV 3D PIP MENU P TV OK 1 Tlačítko ztlumení 2 Numerická tlačítka 3 Tlačítko c 4 Tlačítko zvuku 3 5 Tlačítko Informace 6 Tlačítko b 7 Tlačítka 5 8 Tlačítko pohotovostního režimu 9 Barevná tlačítka 0 Tlačítko a - Tlačítka 6 = Tlačítko pro ovládání VCR/DVD a teletextu ~ Přepínač mezi VCR P DVD! Tlačítko g Tlačítko P # Tlačítko F $ Tlačítko U p % Tlačítko Y ^ Tlačítko X Zapínání nebo vypínání televizoru z pohotovostního režimu ČESKY P F.T/L SUB-P FREEZE Stiskem tlačítka # (pohotovost) vypnete nebo zapnete televizor. Jakmile je televizor zapnutý, kontrolka napájení se přepne z červené na zelenou. Napájení lze zapnout stiskem tlačítka b, tlačítek 6 nebo numerických tlačítek. Zkontrolujte, zda jsou sít ové zástrčky na přívodních šňůrách z televize a přijímače zapojeny do zásuvek elektrického proudu. Výběr televizního kanálu Použití numerických tlačítek: Zadejte požadované číslo programu (PR) kanálu pomocí numerických tlačítek. Příklad: PR 6 stiskněte 6 PR 12 stiskněte 1 a 2 Použijte tlačítek 6: Stiskněte tlačítka 6 pro výběr čísla požadovaného programu (PR). TV 17

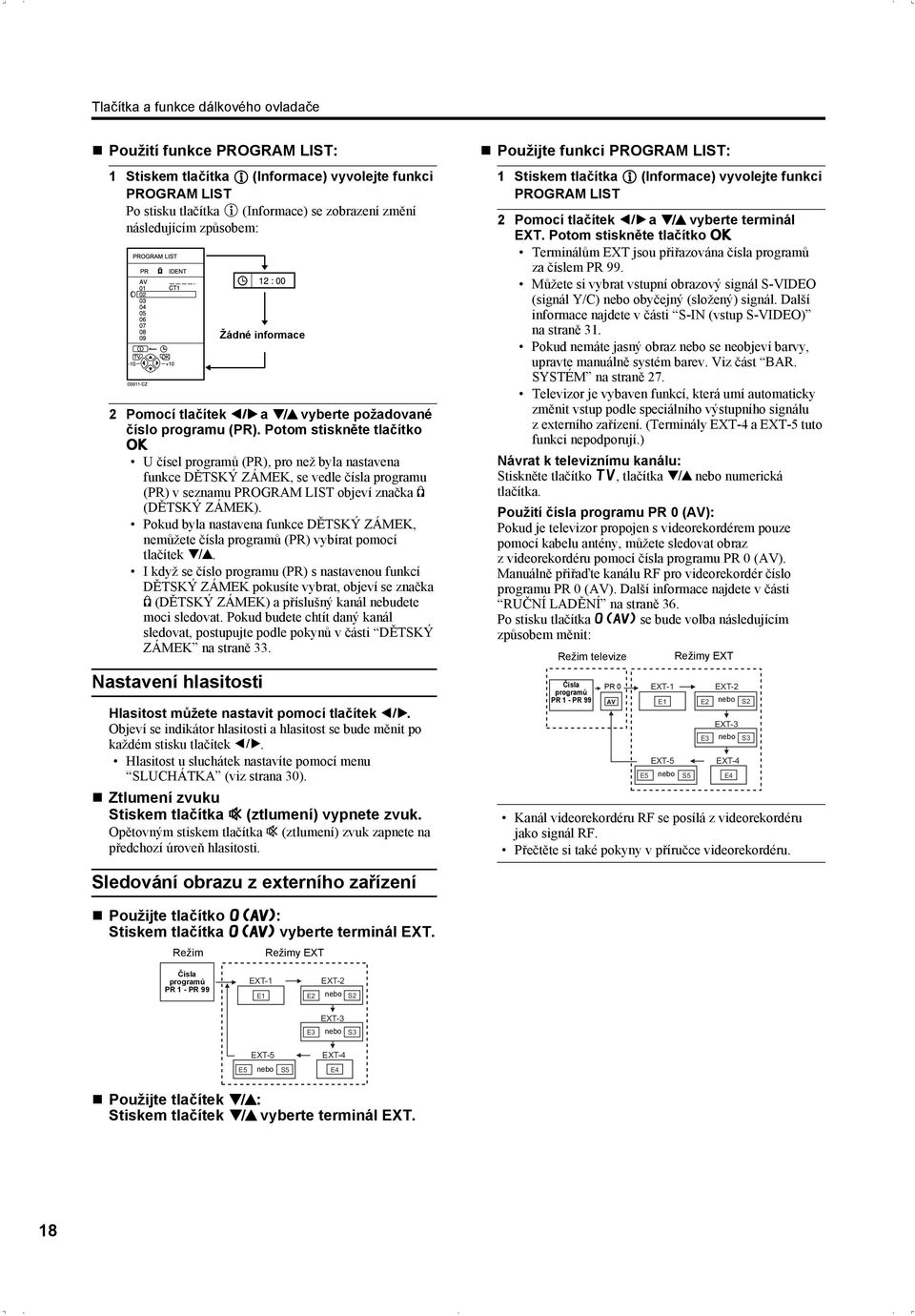

4 Tlačítka a funkce dálkového ovladače Použití funkce PROGRAM LIST: 1 Stiskem tlačítka h (Informace) vyvolejte funkci PROGRAM LIST Po stisku tlačítka h (Informace) se zobrazení změní následujícím způsobem: Žádné informace 2 Pomocí tlačítek 5 a 6 vyberte požadované číslo programu (PR). Potom stiskněte tlačítko a Učísel programů (PR), pro než byla nastavena funkce DĚTSKÝ ZÁMEK, se vedle čísla programu (PR) v seznamu PROGRAM LIST objeví značka n (DĚTSKÝ ZÁMEK). Pokud byla nastavena funkce DĚTSKÝ ZÁMEK, nemůžete čísla programů (PR) vybírat pomocí tlačítek 6. I když se číslo programu (PR) s nastavenou funkcí DĚTSKÝ ZÁMEK pokusíte vybrat, objeví se značka n (DĚTSKÝ ZÁMEK) a příslušný kanál nebudete moci sledovat. Pokud budete chtít daný kanál sledovat, postupujte podle pokynů v části DĚTSKÝ ZÁMEK na straně 33. Nastavení hlasitosti Hlasitost můžete nastavit pomocí tlačítek 5. Objeví se indikátor hlasitosti a hlasitost se bude měnit po každém stisku tlačítek 5. Hlasitost u sluchátek nastavíte pomocí menu SLUCHÁTKA (viz strana 30). Ztlumení zvuku Stiskem tlačítka l (ztlumení) vypnete zvuk. Opětovným stiskem tlačítka l (ztlumení) zvuk zapnete na předchozí úroveň hlasitosti. Použijte funkci PROGRAM LIST: 1 Stiskem tlačítka h (Informace) vyvolejte funkci PROGRAM LIST 2 Pomocí tlačítek 5 a 6 vyberte terminál EXT. Potom stiskněte tlačítko a Terminálům EXT jsou přiřazována čísla programů za číslem PR 99. Můžete si vybrat vstupní obrazový signál S-VIDEO (signál Y/C) nebo obyčejný (složený) signál. Další informace najdete v části S-IN (vstup S-VIDEO) na straně 31. Pokud nemáte jasný obraz nebo se neobjeví barvy, upravte manuálně systém barev. Viz část BAR. SYSTÉM na straně 27. Televizor je vybaven funkcí, která umí automaticky změnit vstup podle speciálního výstupního signálu z externího zařízení. (Terminály EXT-4 a EXT-5 tuto funkci nepodporují.) Návrat k televiznímu kanálu: Stiskněte tlačítko b, tlačítka 6 nebo numerická tlačítka. Použití čísla programu PR 0 (AV): Pokud je televizor propojen s videorekordérem pouze pomocí kabelu antény, můžete sledovat obraz z videorekordéru pomocí čísla programu PR 0 (AV). Manuálně přiřaďte kanálu RF pro videorekordér číslo programu PR 0 (AV). Další informace najdete v části RUČNÍ LADĚNÍ na straně 36. Po stisku tlačítka o se bude volba následujícím způsobem měnit: Režim televize Čísla programů PR 1 - PR 99 PR 0 E5 EXT-1 Kanál videorekordéru RF se posílá z videorekordéru jako signál RF. Přečtěte si také pokyny v příručce videorekordéru. E1 EXT-5 nebo Režimy EXT S5 EXT-2 E2 nebo S2 E3 EXT-3 nebo S3 EXT-4 E4 Sledování obrazu z externího zařízení Použijte tlačítko o: Stiskem tlačítka o vyberte terminál EXT. Režim Režimy EXT Čísla programů PR 1 - PR 99 EXT-1 E1 E2 EXT-2 nebo S2 E5 EXT-5 nebo S5 EXT-3 E3 nebo S3 EXT-4 E4 Použijte tlačítek 6: Stiskem tlačítek 6 vyberte terminál EXT. 18

5 Tlačítka a funkce dálkového ovladače Funkce ZVĚTŠENÍ Umožňuje měnit velikost obrazovky podle poměru stran obrazu. Vyberte si optimální nastavení z následujících režimů ZVĚTŠENÍ. AUTO: Je-li signál WSS (signály pro širokoúhlou obrazovku) ukazující poměr stran obrazu zahrnut ve vysílacím signálu nebo v signálu z vnějšího zařízení, televizor automaticky změní režim ZVĚTŠENÍ na 16:9 ZVĚTŠENÍ nebo na OBSAZENO podle signálu WSS. Není-li WSS signál k dispozici, obraz je zobrazen v režimu ZVĚTŠENÍ nastaveném pomocí funkce AUTO 4:3. Informace o použití funkce AUTO 4:3 najdete v části AUTO 4:3 na straně 27. Pokud režim AUTO (WSS) nefunguje správně kvůli zhoršené kvalitě signálu WSS nebo chcete-li změnit režimzvětšení, stiskněte tlačítko c a zvolte jiný režim ZVĚTŠENÍ. NORMÁLNÍ: Používá se k zobrazení normálního obrazu (poměr stran 4:3) v původní velikosti. PANORAMATICKÝ: Tento režim roztáhne levou a pravou stranu normálního obrazu (poměr stran 4:3) a vyplní obrazovku, aniž by obraz vypadal nepřirozeně. Výběr režimu ZVĚTŠENÍ 1 Zobrazte menu ZVĚTŠENÍ stiskem tlačítka c Tlačítko c nefunguje v režimu dvou obrazů. 2 Pomocí tlačítek 6 vyberte některý z režimů ZVĚTŠENÍ. Potom stiskněte tlačítko a Obraz se rozšíří a přibližně za 5 sekund se zobrazí vybraný režim ZVĚTŠENÍ. Režim ZVĚTŠENÍ je možné automaticky měnit pomocí kontrolního signálu z externího zdroje. Pokud se chcete vrátit do předchozího režimu ZVĚTŠENÍ, zvolte znovu režim ZVĚTŠENÍ. Úprava viditelné části obrazu Pokud jsou titulky nebo horní (nebo dolní část) obrazu odříznuté, upravte viditelnou část obrazu manuálně. 1 Stiskněte tlačítko c Objeví se menu ZVĚTŠENÍ. 2 Stiskem tlačítka a vyvolejte indikaci režimu ZVĚTŠENÍ Zobrazí se indikátor. ČESKY Horní a dolní část obrazu je částečně odříznutá. 14:9 ZVĚTŠENÍ: Tento režim roztáhne široký obraz (poměr stran 14:9) podél horní a dolní hranice obrazovky. 16:9 ZVĚTŠENÍ: Tento režim zvětší široký obraz (poměr stran 16:9) na plnou velikost obrazovky. 16:9 ZVĚTŠENÉ TITULKY: Tento režim zvětší široký obraz (poměr stran 16:9) s titulky na plnou velikost obrazovky. 3 Až bude indikátor zobrazen, proveďte vertikální úpravu viditelné oblasti pomocí tlačítek6 Viditelnou oblast nemůžete upravovat v režimu NORMÁLNÍ a v režimu OBSAZENO. Funkce 3D ZVUK Umožňuje poslouchat zvuky s prostorovým efektem. Funkce 3D ZVUK se zapíná a vypíná tlačítkem 3 Funkce 3D ZVUK nefunguje správně s monofonním zvukem. Funkci 3D ZVUK můžete zapínat a vypínat také pomocí menu NASTAVENÍ ZVUKU. Další informace najdete v části 3D ZVUK na straně 29. OBSAZENO: Tento režim rovnoměrně roztáhne levou a pravou stranu normálního obrazu (poměr stran 4:3) tak, aby obraz vyplnil širokoúhlou obrazovku. Používá se pro obrazy s poměrem stran 16:9, které byly stlačeny do normálního obrazu (poměr stran 4:3); můžete tak obnovit jejich původní rozměry. 19

6 Tlačítka a funkce dálkového ovladače Zobrazení aktuálního času Na obrazovce si můžete zobrazit aktuální čas. Aktuální čas zobrazíte stiskem tlačítka h (Informace) Po stisku tlačítka h (Informace) se zobrazení změní následujícím způsobem: Použití funkce PIP Lze zobrazit dva obrazy (hlavní a dílčí obraz). Můžete sledovat dva různé televizní programy najednou nebo televizní program a video z vnějšího zařízení. 1 Stiskněte tlačítko P Po stisknutí tlačítka P se režim PIP změní následujícím způsobem: Režim dvou obrazů Hlavní obraz Dílčí obraz Žádné informace Tento televizní přístroj využívá k nastavení aktuálního času údaje z teletextu. Pokud televizor od okamžiku, kdy byl zapnut, nepřijal televizní kanál s teletextovými programy, bude zobrazení času prázdné. Pokud chcete vidět aktuální čas, vyberte si televizní kanál s teletextovými programy. Připřehrávání videokazet je někdy aktuální čas zobrazen nesprávně. Okamžitý návrat k televiznímu kanálu Kurčitému televiznímu kanálu se lze vrátit okamžitě. Stiskněte tlačítko b Televizor se vrátí do režimu televize a objeví se televizní kanál. Použití funkce ZMRAZENÍ Aktuální program lze zobrazit jako statický obraz. 1 Stiskněte tlačítko F Aktuální obraz se zobrazí staticky. aktuální program D0056 statický obraz Zrušení funkce ZMRAZENÍ: Stiskněte tlačítko F, tlačítka 6 nebo číselná tlačítka. Funkce ZMRAZENÍ nefunguje, pokud je zobrazen dílčí obraz. Statický obraz nelze přenést pomocí výstupu televizoru. Pokud není provedena žádná činnost po dobu jedné minuty, funkce ZMRAZENÍ zmizí. Hlavní obraz D0057 Hlavní obraz Režim obraz v obraze Zrušte funkci PIP 2 Tlačítky U p lze pro dílčí obraz vybrat obraz z jiného televizního kanálu nebo terminálu EXT Poslech zvuku dílčího obrazu: Zvuk dílčího obrazu lze poslouchat ve sluchátkách a současně může v reproduktorech televizoru znít zvuk programu v hlavním obraze. Další informace najdete v části SLUCHÁTKA na straně 30. Zvuk dílčího obrazu lze poslouchat jen v jednom sluchátku. Změna umístění dílčího obrazu: Lze zvolit jedno ze čtyř nastavení. Další informace najdete v části PIP POZICE: na straně 28. Výměna hlavního a dílčího obrazu: Stiskněte tlačítko Y. Hlavní a dílčí obrazy se vymění. A B Dílčí obraz A B D

7 Tlačítka a funkce dálkového ovladače Zrušení funkce PIP: Stiskněte tlačítko P nebo b. Pokud je signál hlavního obrazu slabý, může se zhoršit i kvalita dílčího obrazu. Pokud jsou obrazy vytvořené pro jiné normy, horní a dolní část jednoho z obrazů může být oříznuta. Používáte-li vnější zařízení, dílčí obraz může zmizet. Pokud k tomu dojde, znovu stiskněte tlačítko P, aby se opět objevil. V dílčím obraze nemůžete sledovat zakódované kanály. Stisknete-li tlačítko výměny Y při sledování zakódovaného kanálu v hlavním obraze za pomoci vnějšího dekodéru, kanál, jež jste sledovali v dílčím obraze, se objeví jak v hlavním tak v dílčím obraze. Funkce ZVĚTŠENÍ v režimu dvou obrazů nefunguje. Nepoužívejte tlačítko výměny Y, nahráváte-li televizní vysílání na video. Pokud tak učiníte, výstupní signál televize se změní. Funkce MODRÉ POZADÍ není dostupná v režimu dvou obrazů ani režimu obraz v obraze. Obraz progressive-scanning nelze zobrazit jako dílčí obraz. Pozorně sledujte. - Pokud je obraz EXT-4 progressive-scanning, nelze zvolit EXT-4 pomocí tlačítek U p. - Pokud je signál obrazu EXT-4 změněn na obraz progressive-scanning při zobrazení obrazu EXT-4 ve formě dílčího obrazu, bude zrušena funkce PIP. - Pokud je obraz progressive-scanning z EXT-4 zobrazen jako hlavní obraz, není možné obrazy vyměnit. Dílčí obraz nelze přenést pomocí výstupu televizoru. Použití funkce MULTI OBRAZ Lze zobrazit několik obrazů najednou (tzv. multi-obraz), které vám umožní snadno najít program, jež chcete sledovat. 1 Multi-obraz získáte stiskem tlačítka X Kanály jsou zobrazeny v číselném pořadí stanic. Multi-obraz má dva režimy. 12 obrazový: Statické obrazy Pohyblivý obraz 3 Stiskněte tlačítko a Multi-obraz zmizí a objeví se vámi zvolený obraz. Změna režimu multi-obrazu: Viz část MULTI OBRAZ: na straně 28. Zrušení multi-obrazu: Stiskněte tlačítko b, tlačítka 6, číselná tlačítka nebo tlačítko a. Obrazy z vnějšího zařízení nelze zobrazit ve 12-ti obrazovém režimu. Ve 4 obrazovém režimu lze obrazy z vnějších zařízení zobrazit jen jako hlavní obraz. Obsluha VCR nebo přehrávače DVD značky JVC Můžete obsluhovat videorekordér nebo přehrávač DVD značky JVC. Stisknutí tohoto tlačítka, které má stejný vzhled jako příslušné tlačítko na originálním dálkovém ovladači daného zařízení, aktivuje stejnou funkci jako originální dálkový ovladač. 1 Nastavte přepínač VCR P DVD do polohy VCR nebo DVD VCR: Při obsluze videorekordéru nastavte přepínač do polohy VCR. DVD: Při obsluze přehrávače DVD nastavte přepínač do polohy DVD. 2 Stiskem ovládacího tlačítka VCR/DVD nyní můžete obsluhovat videorekordér nebo přehrávač DVD Pokud vaše zařízení není výrobkem firmy JVC, nemůžete tato tlačítka použít. I když je vaše zařízení výrobkem JVC, některá ztěchto tlačítek nemusí v závislosti na zařízení fungovat. Pomocí tlačítek p si můžete zvolit televizní kanál. Videorekordér přijme nebo zvolí úsek, který přehrává přehrávač DVD. Uněkterých modelů přehrávačů DVD se tlačítka p kromě volby úseku používají také pro obsluhu zrychleného přetáčení vpřed/vzad. V takovém případě nebudou fungovat tlačítka 253. ČESKY 4 obrazový: Hlavní obraz Statické obrazy Pohyblivý obraz Chcete-li zobrazit další multi-obrazy, stiskněte tlačítko X. 2 Stiskněte tlačítka U p a vyberte si obrazovku, kterou chcete sledovat Zvolený obraz se stane pohyblivým. 21

8 Funkce teletextu 3D PIP Použití režimu Seznam TV P MENU OK Pomocí barevných tlačítek můžete ukládat do paměti a rychle vyvolávat čísla svých oblíbených teletextových stránek. Uložení čísla stránky: P F.T/L FREEZE 1 Stiskem tlačítka B vstupte do režimu Seznam V dolní části obrazovky budou zobrazena uložená čísla stránek. Základní obsluha SUB-P 2 Pomocí některého z barevných tlačítek si zvolte pozici. Potom pomocí numerických tlačítek vložte číslo stránky 3D PIP Zvolte si televizní kanál s teletextovým vysíláním 2 Nastavte přepínač VCR P DVD do polohy P (text) 3 Stiskem tlačítka g (text) vyvolejte teletext Po stisku tlačítka g (text) se režim změní následujícím způsobem: TEXT --- TEXT Stiskněte a podržte tlačítko A (uložení) Čtyři zadaná čísla stránky bíle blikají, čímž je potvrzeno jejich uložení do paměti. Vyvolání uložené stránky: 1 Stiskem tlačítka B vstupte do režimu Seznam 2 Stiskněte barevné tlačítko, kterému byla přiřazena stránka 0 AV 3D PIP Režim televize Režim televize a teletextu Výstup z režimu Seznam: Stiskněte znovu tlačítko B. D1043 TEXT --- TEXT --- Režim teletextu 4 Pomocí tlačítek 6, numerických tlačítek nebo barevných tlačítek zvolte teletextovou stánku Návrat do režimu televize: Stiskněte tlačítko b nebo tlačítko g (text). Pokud máte problémy s příjmem teletextového vysílání, poraďte se se svým prodejcem nebo s teletextovou stanicí. V režimu televize a teletextu a v režimu teletextu nebude v provozu funkce ZVĚTŠENÍ. Při prohlížení teletextového programu není možné provádět žádné operace s menu. Zobrazený jazyk se řídí nastavením země v menu ZEMĚ. Pokud nejsou v teletextovém programu správně zobrazeny některé znaky, zvolte v nastavení ZEMĚ jinou zemi. Další informace najdete v části Změna nastavení ZEMĚ na straně 40. Přidržení Teletextovou stránku můžete podržet na obrazovce libovolně dlouhou dobu, i když mezitím přístroj přijímá několik dalších teletextových stránek. Stiskněte tlačítko C (přidržení) Indikace přidržení Zrušení funkce přidržení: Stiskněte znovu tlačítko C (přidržení). Pokud není provedena žádná činnost po dobu jedné minuty, funkce přidržení zmizí. Pře sledování teletextového programu se text opakovaně mírně pohybuje směrem k hornímu nebo dolnímu okraji obrazovky. To zabraňuje vypálení a není to defekt. 22

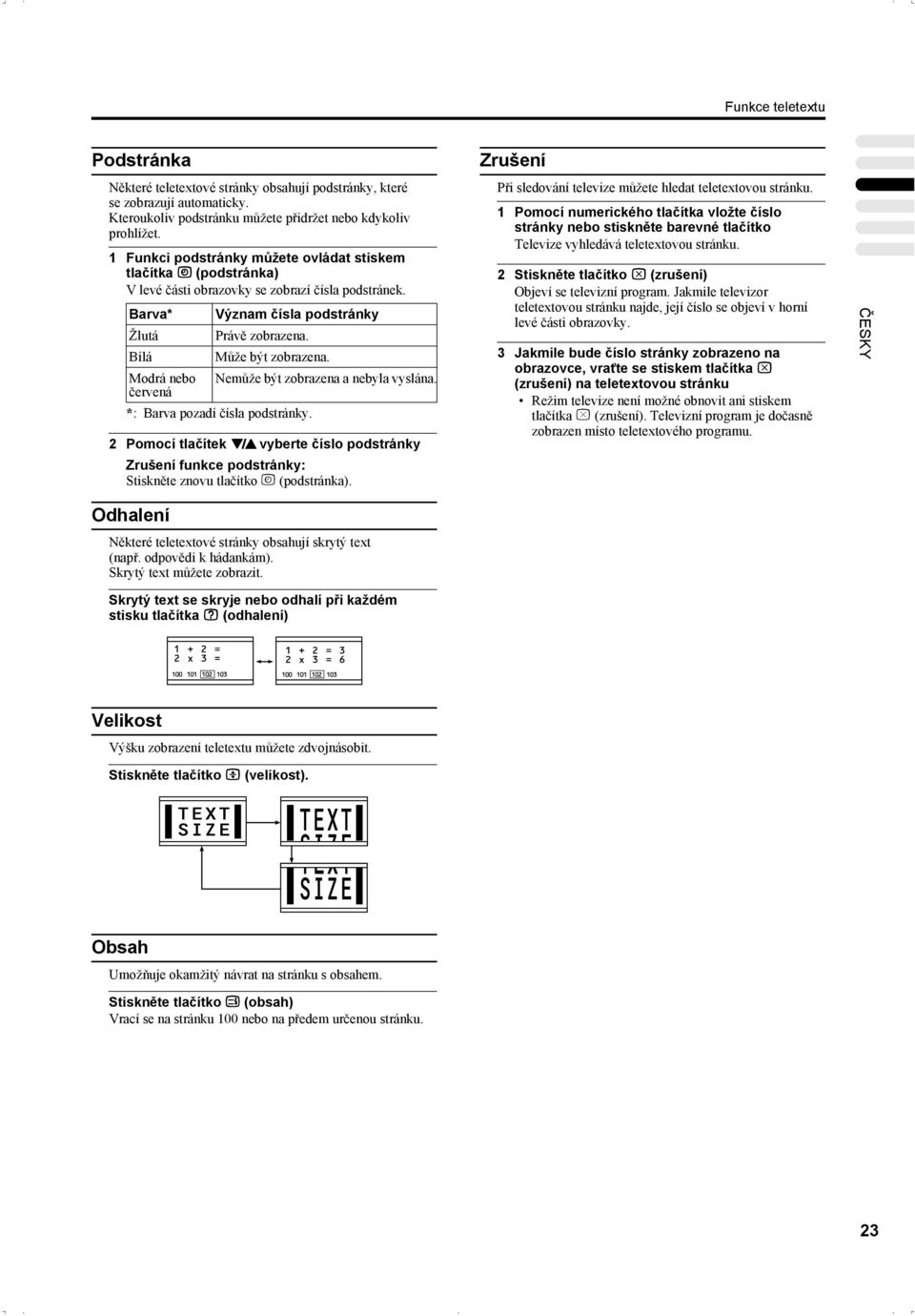

9 Funkce teletextu Podstránka Některé teletextové stránky obsahují podstránky, které se zobrazují automaticky. Kteroukoliv podstránku můžete přidržet nebo kdykoliv prohlížet. 1 Funkci podstránky můžete ovládat stiskem tlačítka D (podstránka) Vlevé části obrazovky se zobrazí čísla podstránek. Barva* Žlutá Bílá Modrá nebo červená Význam čísla podstránky Právě zobrazena. Může být zobrazena. Nemůže být zobrazena a nebyla vyslána. *: Barva pozadí čísla podstránky. 2 Pomocí tlačítek 6 vyberte číslo podstránky Zrušení funkce podstránky: Stiskněte znovu tlačítko D (podstránka). Zrušení Při sledování televize můžete hledat teletextovou stránku. 1 Pomocí numerického tlačítka vložte číslo stránky nebo stiskněte barevné tlačítko Televize vyhledává teletextovou stránku. 2 Stiskněte tlačítko H (zrušení) Objeví se televizní program. Jakmile televizor teletextovou stránku najde, její číslo se objeví v horní levé části obrazovky. 3 Jakmile bude číslo stránky zobrazeno na obrazovce, vrat te se stiskem tlačítka H (zrušení) na teletextovou stránku Režim televize není možné obnovit ani stiskem tlačítka H (zrušení). Televizní program je dočasně zobrazen místo teletextového programu. ČESKY Odhalení Některé teletextové stránky obsahují skrytý text (např. odpovědi k hádankám). Skrytý text můžete zobrazit. Skrytý text se skryje nebo odhalí při každém stisku tlačítka E (odhalení) Velikost Výšku zobrazení teletextu můžete zdvojnásobit. Stiskněte tlačítko F (velikost). Obsah Umožňuje okamžitý návrat na stránku s obsahem. Stiskněte tlačítko G (obsah) Vrací se na stránku 100 nebo na předem určenou stránku. 23

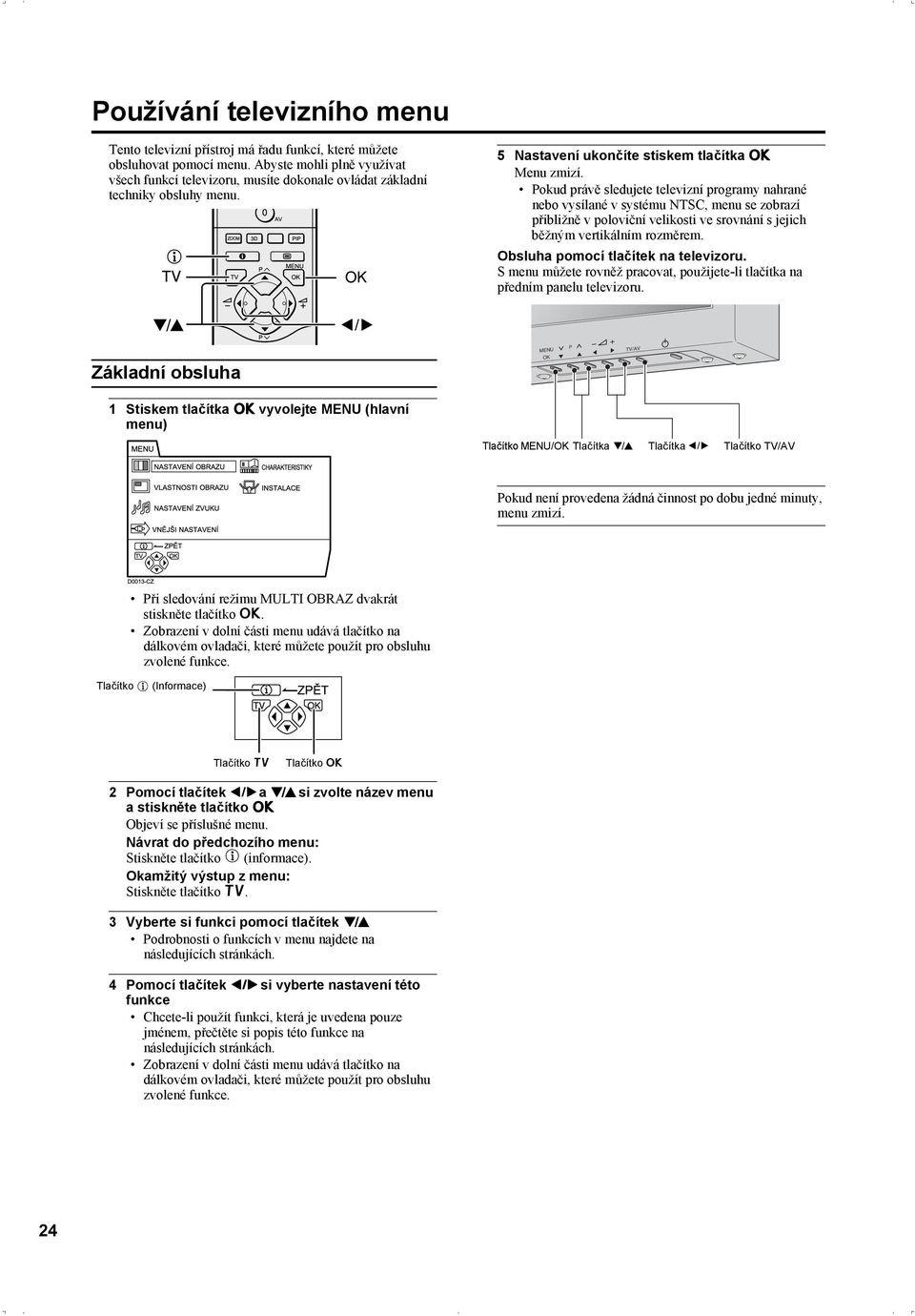

10 Používání televizního menu Tento televizní přístroj má řadu funkcí, které můžete obsluhovat pomocí menu. Abyste mohli plně využívat všech funkcí televizoru, musíte dokonale ovládat základní techniky obsluhy menu. TV 3D P 0 AV PIP MENU OK 5 Nastavení ukončíte stiskem tlačítka a Menu zmizí. Pokud právě sledujete televizní programy nahrané nebo vysílané v systému NTSC, menu se zobrazí přibližně v poloviční velikosti ve srovnání s jejich běžným vertikálním rozměrem. Obsluha pomocí tlačítek na televizoru. S menu můžete rovněž pracovat, použijete-li tlačítka na předním panelu televizoru. P Základní obsluha MENU OK P TV/AV 1 Stiskem tlačítka a vyvolejte MENU (hlavní menu) Tlačítko MENU/OK Tlačítka 6 Tlačítka 5 Tlačítko TV/AV Pokud není provedena žádná činnost po dobu jedné minuty, menu zmizí. Při sledování režimu MULTI OBRAZ dvakrát stiskněte tlačítko a. Zobrazení v dolní části menu udává tlačítko na dálkovém ovladači, které můžete použít pro obsluhu zvolené funkce. Tlačítko h (Informace) Tlačítko b Tlačítko a 2 Pomocí tlačítek 5 a 6 si zvolte název menu a stiskněte tlačítko a Objeví se příslušné menu. Návrat do předchozího menu: Stiskněte tlačítko h (informace). Okamžitý výstup z menu: Stiskněte tlačítko b. 3 Vyberte si funkci pomocí tlačítek 6 Podrobnosti o funkcích v menu najdete na následujících stránkách. 4 Pomocí tlačítek 5 si vyberte nastavení této funkce Chcete-li použít funkci, která je uvedena pouze jménem, přečtěte si popis této funkce na následujících stránkách. Zobrazení v dolní části menu udává tlačítko na dálkovém ovladači, které můžete použít pro obsluhu zvolené funkce. 24

11 NASTAVENÍ OBRAZU Podrobnosti o používání menu najdete v části Používání televizního menu (strana 24). MÓD OBRAZU K upravení automatického nastavení obrazu můžete použít jeden ze tří režimů MÓD OBRAZU. JAS: Zvyšuje kontrast a ostrost. NORMÁLNÍ: Umožní standardní nastavení obrazu. MĚKKÝ: Snižuje kontrast a ostrost. TEPL. BAREV K vyvážení bílé barvy v obrazu si můžete zvolit jeden ze tří režimů TEPL. BAREV (tři tóny bílé). Jelikož bílá barva je základem pro ostatní barvy, změna režimu TEPL. BAREV má vliv i na všechny ostatní barvy na obrazovce. CHLADNÝ: Namodralá bílá. Sledujete-li jasný obraz, tento režim vám umožní docílit živějšího a jasnějšího efektu. NORMÁLNÍ: Normální bílá barva. TEPLÝ: Načervenalá bílá. Při sledování filmů vám tento režim umožní vidět barvy charakteristické pro filmy. ČESKY Seřízení obrazu V každém režimu MÓD OBRAZU můžete libovolně měnit nastavení obrazu. KONTRAST: Můžete upravit kontrast obrazu. 2 :nižší 3 : vyšší JAS: Můžete upravit jas obrazu. 2 : tmavší 3 :jasnější OSTROST: Můžete upravit ostrost obrazu. 2 :jemnější 3 :ostřejší BARVA: Můžete upravit barvu obrazu. 2 :světlejší 3 : tmavší ZABARVENÍ: Můžete upravit odstín obrazu. 2 : do červena 3 : do zelena Nastavení ZABARVENÍ (odstínu obrazu) můžete měnit pouze u systémů barev NTSC 3.58, NTSC 4.43 nebo signálu z terminálu EXT-4. Operace však není možná tehdy, pokud je hlavní obraz PIP nastaven na EXT-4. Návrat k implicitnímu nastavení v každém MÓD OBRAZU: Stiskněte modré tlačítko. Tím se nastavení obrazu v režimu MÓD OBRAZU, které jste si vybrali, vrátí k implicitnímu nastavení, jež se uloží do režimu MÓD OBRAZU. 25

12 VLASTNOSTI OBRAZU Podrobnosti o používání menu najdete v části Používání televizního menu (strana 24). DIGITÁLNÍ VNR Funkce DIGITÁLNÍ VNR snižuje úroveň šumu v originálním obraze. Můžete si vybrat jedno ze tří nastavení funkce DIGITÁLNÍ VNR: AUTO, MIN a MAX. AUTO: Televizor automaticky upraví úroveň efektu funkce DIGITÁLNÍ VNR tak, aby odpovídala množství šumu v obraze, a zajistí tak nejlepší možnou kvalitu obrazu. Pokud zvolíte příliš vysoké nastavení funkce DIGITÁLNÍ VNR, může být obraz méně ostrý. Pokud je to možné, doporučujeme použít nastavení AUTO. Nelze zvolit AUTO při sledování obrazu EXT-4. MIN: Úroveň efektu funkce DIGITÁLNÍ VNR je nastavena na minimum. Pokud nastavíte funkci DIGITÁLNÍ VNR na úroveň AUTO, ale budete mít stále pocit, že ostrost původního obrazu není plně reprodukována, změňte nastavení AUTO na MIN. Nastavení MIN není vhodné u obrazů nízké kvality, které obsahují velké množství šumu. MAX: Úroveň efektu funkce DIGITÁLNÍ VNR je nastavena na maximum. Pokud nastavíte funkci DIGITÁLNÍ VNR na úroveň AUTO, ale v obrazu i potom zůstane určité množství šumu, změňte nastavení AUTO na MAX. Nastavení MAX není vhodné u obrazů vysoké kvality, které obsahují velice malé množství šumu. Je-li zobrazen obraz progressive-scanning, funkci DIGITÁLNÍ VNR nelze zvolit. Pro obrazy progressive-scanning funkce DIGITÁLNÍ VNR nefunguje. Super DigiPure Funkce Super DigiPure přináší přirozený obraz díky využití nejnovějších poznatků digitální technologie. Funkce Super DigiPure obsahuje tyto dvě funkce. Funkce DigiPure: Umožňuje vytvořit přirozený obraz odstraněním zbytečných okrajů při ostrém zobrazení s vysokým kontrastem. Přidáním okrajů ke zobrazení s nízkým kontrastem se vytvoří ostřejší a detailnější obraz. Můžete si vybrat jedno ze tří nastavení funkce DigiPure: AUTO, MIN a MAX. Pokud nastavíte efekt DigiPure příliš vysoko v obrazu s nízkou kvalitou, který obsahuje velké množství šumu, může dojít ke zhoršení šumu. Doporučujeme použít nastavení AUTO, pokud to je možné. Kompenzace pohybu obrazu: Pomocí této funkce budou rychle se pohybující obrazy (například hráči nebo míč ve fotbale) zobrazovány hladce a přirozeně. Úroveň funkce kompenzace pohybu obrazu nelze měnit. Tato úroveň je stejná bez ohledu na to, zda je nastaveno AUTO, MIN nebo MAX. 1 Vyberte Super DigiPure 2 Změňte nastavení stiskem tlačítek 5. Potom stiskněte tlačítko a AUTO: Televizor automaticky vyrovná úroveň efektu DigiPure s množstvím šumu v obraze, aby se dosáhlo nejlepší kvality zobrazení. Nelze zvolit AUTO při sledování obrazu EXT-4. MIN: Úroveň efektu DigiPure je nastavena na minimum. Jakmile nastavíte funkci Super DigiPure na AUTO a zaznamenáte šum, změňte nastavení z AUTO na MIN. Nastavení MIN není vhodné u obrazů vysoké kvality, které obsahují velice malé množství šumu. MAX: Úroveň efektu DigiPure je nastavena na maximum. Jestliže nastavíte funkci Super DigiPure na AUTO, ale nebylo dosaženo plné kvality originálního obrazu, změňte nastavení z AUTO na MAX. Nastavení MAX není vhodné u obrazů nízké kvality, které obsahují velké množství šumu. VYPNUT: Funkce Super DigiPure je vypnutá. 26

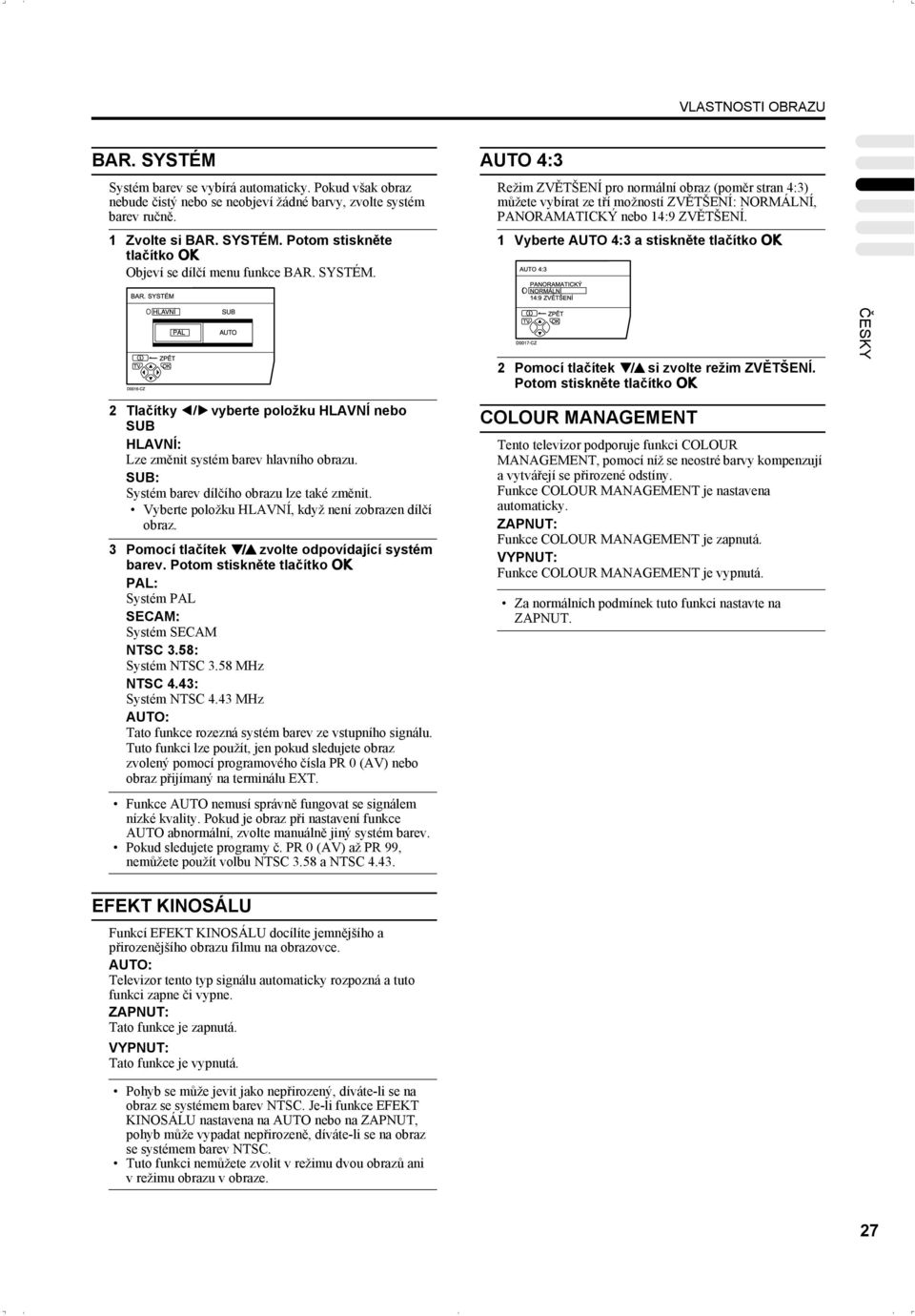

13 VLASTNOSTI OBRAZU BAR. SYSTÉM Systém barev se vybírá automaticky. Pokud však obraz nebude čistý nebo se neobjeví žádné barvy, zvolte systém barev ručně. 1 Zvolte si BAR. SYSTÉM. Potom stiskněte tlačítko a Objeví se dílčí menu funkce BAR. SYSTÉM. AUTO 4:3 Režim ZVĚTŠENÍ pro normální obraz (poměr stran 4:3) můžete vybírat ze tří možností ZVĚTŠENÍ: NORMÁLNÍ, PANORAMATICKÝ nebo 14:9 ZVĚTŠENÍ. 1 Vyberte AUTO 4:3 a stiskněte tlačítko a 2 Pomocí tlačítek 6 si zvolte režim ZVĚTŠENÍ. Potom stiskněte tlačítko a ČESKY 2 Tlačítky 5 vyberte položku HLAVNÍ nebo SUB HLAVNÍ: Lze změnit systém barev hlavního obrazu. SUB: Systém barev dílčího obrazu lze také změnit. Vyberte položku HLAVNÍ, když není zobrazen dílčí obraz. 3 Pomocí tlačítek 6 zvolte odpovídající systém barev. Potom stiskněte tlačítko a PAL: Systém PAL SECAM: Systém SECAM NTSC 3.58: Systém NTSC 3.58 MHz NTSC 4.43: Systém NTSC 4.43 MHz AUTO: Tato funkce rozezná systém barev ze vstupního signálu. Tuto funkci lze použít, jen pokud sledujete obraz zvolený pomocí programového čísla PR 0 (AV) nebo obraz přijímaný na terminálu EXT. COLOUR MANAGEMENT Tento televizor podporuje funkci COLOUR MANAGEMENT, pomocí níž se neostré barvy kompenzují a vytvářejí se přirozené odstíny. Funkce COLOUR MANAGEMENT je nastavena automaticky. ZAPNUT: Funkce COLOUR MANAGEMENT je zapnutá. VYPNUT: Funkce COLOUR MANAGEMENT je vypnutá. Za normálních podmínek tuto funkci nastavte na ZAPNUT. Funkce AUTO nemusí správně fungovat se signálem nízké kvality. Pokud je obraz při nastavení funkce AUTO abnormální, zvolte manuálně jiný systém barev. Pokud sledujete programy č. PR 0 (AV) až PR 99, nemůžete použít volbu NTSC 3.58 a NTSC EFEKT KINOSÁLU Funkcí EFEKT KINOSÁLU docílíte jemnějšího a přirozenějšího obrazu filmu na obrazovce. AUTO: Televizor tento typ signálu automaticky rozpozná a tuto funkci zapne či vypne. ZAPNUT: Tato funkce je zapnutá. VYPNUT: Tato funkce je vypnutá. Pohyb se může jevit jako nepřirozený, díváte-li se na obraz se systémem barev NTSC. Je-li funkce EFEKT KINOSÁLU nastavena na AUTO nebo na ZAPNUT, pohyb může vypadat nepřirozeně, díváte-li se na obraz se systémem barev NTSC. Tuto funkci nemůžete zvolit v režimu dvou obrazů ani v režimu obrazu v obraze. 27

14 VLASTNOSTI OBRAZU PIP PIP POZICE: Pro dílčí obraz lze vybrat jedno ze čtyř umístění. 1 Pomocí tlačítek 6 vyberte PIP. Potom stiskněte tlačítko a Objeví se menu PIP. 2 Pomocí tlačítek 6 vyberte PIP POZICE 3 Umístění vyberte tlačítky 5. Potom stiskněte tlačítko a MULTI OBRAZ: Volba počtu obrazů pro funkci MULTI OBRAZ 1 Pomocí tlačítek 6 vyberte PIP. Potom stiskněte tlačítko a Objeví se menu PIP. 2 Pomocí tlačítek 6 vyberte MULTI OBRAZ 3 Pomocí tlačítek 5 zvolte počet obrazů. Potom stiskněte tlačítko a 28

15 NASTAVENÍ ZVUKU Podrobnosti o používání menu najdete v části Používání televizního menu (strana 24). STEREO / I II Pokud sledujete dvojjazyčné vysílání, můžete přepínat zvuk mezi nastavením Dvojjazyčné I (Sub I) a Dvojjazyčné II (Sub II). Při nízké kvalitě příjmu stereofonního vysílání můžete zvuk přepnout ze stereo na mono, abyste vysílání slyšeli jasněji. s: Stereofonní zvuk v : Monofonní zvuk t : Dvojjazyčný I (sub I) u : Dvojjazyčný II (sub II) REPRO Reproduktory televizoru můžete zcela vypnout. Tuto funkci byste však měli použít pouze tehdy, je-li k televizoru připojen místo reproduktorů televizoru jiný zvukový systém. ZAPNUT: Reproduktory televizoru vydávají zvuk. VYPNUT: Reproduktory televizoru nevydávají zvuk. BBE Funkce BBE umožňuje docílit příjemného zvuku, který věrně reprodukuje originální nahraný zvuk. ZAPNUT: Tato funkce je zapnutá. VYPNUT: Tato funkce je vypnutá. Licence BBE Sound, Inc. BBE je ochranná známka společnosti BBE Sound, Inc. ČESKY Režim zvuku, který si můžete zvolit, závisí na televizním programu. Tato funkce není použitelná v režimech EXT. A tato funkce se neobjevuje v menu NASTAVENÍ ZVUKU. Seřízení zvuku Umožňuje nastavit zvuk podle vašich představ. HLOUBKY: Můžete si upravit hloubky zvuku. 2 : slabší 3 :silné VÝŠKY: Můžete si upravit výšky zvuku. 2 : slabší 3 :silné SYMETRIE: Můžete si upravit vyvážení hlasitosti levého a pravého reproduktoru. 2 : zvyšuje hlasitost levého reproduktoru. 3 : zvyšuje hlasitost pravého reproduktoru. 3D ZVUK S funkcí 3D ZVUK můžete využívat prostorového zvuku s efektem na živo. ZAPNUT: Funkce 3D ZVUK je zapnutá. VYPNUT: Funkce 3D ZVUK je vypnutá. SUBWOOFER Zvolte sílu hloubek na podreproduktoru. VYSOKÝ: Zdůrazňuje hloubky na podreproduktoru. NÍZKÝ: Snižuje sílu hloubek na podreproduktoru. 29

16 NASTAVENÍ ZVUKU SLUCHÁTKA K nastavení hlasitosti sluchátek je třeba použít menu SLUCHÁTKA. Menu SLUCHÁTKA lze také použít, pokud se používají sluchátka, at zvuk vychází či nikoliv z reproduktorů televizoru, a rovněž k nastavení zvuku vycházejícího ze sluchátek. 1 Pomocí tlačítek 6 vyberte SLUCHÁTKA. Potom stiskněte tlačítko a Objeví se dílčí menu funkce SLUCHÁTKA. 2 Vyberte funkci pomocí tlačítek 6. Pomocí tlačítek 5 pak změňte nastavení HLASITOST: Hlasitost signálu ve sluchátkách lze upravit. TV REPRODUKTOR: Reproduktory televizoru lze vypnout. ZAPNUT: Při použití sluchátek vychází zvuk z reproduktorů televizoru. VYPNUT: Při použití sluchátek nevychází zvuk z reproduktorů televizoru. VÝSTUP: Lze vybrat zvukový výstup ve sluchátkách. HLAVNÍ: Ve sluchátkách lze poslouchat zvuk hlavního obrazu. SUB: Ve sluchátkách lze poslouchat zvuk dílčího obrazu. Je-li dílčí obraz televizní program, zvuk je slyšet jen v jednom sluchátku. 3 Stiskněte tlačítko a Rada: Je-li dílčí obraz zobrazen, zvuk dílčího obrazu může být přenášen do sluchátek a současně lze v reproduktorech televizoru poslouchat zvuk hlavního obrazu. Tento režim aktivujte nastavením položky TV REPRODUKTOR na ZAPNUT a položky VÝSTUP na SUB. Sluchátka nefungují, je-li zvuk nastaven na HLOUBKY a VÝŠKY, zvukový efekt BBE a 3D ZVUK. 30

17 MENU OK Nastavení televizoru Příprava podreproduktoru Podreproduktor postavte buď vertikálně nebo ho položte na stranu, odlepte papír z dodané gumové podložky a přilepte botičky do čtyř rohů, aby sloužily jako základna. Gumové podložky slouží proti skluzu a rezonanci a rovněž k ochraně šňůry reproduktoru. Gumová podložka Podreproduktor Příklad upevňování: Podreproduktor v ležící poloze Podreproduktor netoleruje elektromagnetická pole. Při použití vibruje, a proto by neměl být instalován v blízkosti takových zařízení, jako je videorekordér, či přístrojů, které podléhají vibraci nebo elektromagnetickým polím. ČESKY Instalace Upozornění při instalaci Televizor nenahýbejte doleva, doprava ani dozadu. Instalujte jej v rohu na stěně nebo na podlaze, aby šňůry nepřekážely. Poté, co k televizoru připevníte přední reproduktory a budete jím hýbat nebo ho instalovat, uchopte televizor (nikoliv reproduktory). Během chodu televizor vytváří malé množství horka. Zajistěte kolem něj dostatečný prostor, aby se mohl řádně ochlazovat. Nad televizorem: Nalevo a napravo od televizoru: Za televizorem: Nad přijímačem, za ním, nalevo a napravo od něj: 200 mm nebo více 150 mm nebo více 50 mm nebo více 100 mm nebo více Příklad instalace: P TV/AV Vkládání baterií do dálkového ovladače Použijte dvě akumulátorové baterie AAA/R03. Vložte baterie ze strany označené - a dbejte na to, aby byla zachovaná správná polarita + a -. Dodržujte pokyny vytištěné na bateriích. Životnost baterií je přibližně šest měsíců až jeden rok v závislosti na použití. Baterie dodávané s přístrojem jsou určeny pouze pro nastavení a vyzkoušení televizoru; jakmile to bude nutné, vyměňte je. Pokud dálkový ovladač řádně nefunguje, vyměňte baterie. 7

18 AC INPUT V FRONT SPEAKER OUT R SUBWOOFER OUT MAX OUT : 10W MAX OUT : 15W IMPEDANCE : 4 IMPEDANCE : 6 FRONT SPEAKER OUT L MAX OUT : 10W IMPEDANCE : 6 DISPLAY INPUT CONNECT TO SYSTEM CABLE Připojení Upozornění Než cokoli připojíte, vypněte veškerá zařízení včetně televizoru. Schéma připojení <PD-42D30ES> AC INPUT V Kabel dodaný s televizorem Podrobnosti o připojení najdete zde strana 13. Televizor (zadní část) Pravý přední reproduktor Levý přední reproduktor DISPLAY INPUT CONNECT TO SYSTEM CABLE Dodaná šňůra k reproduktoru FRONT SPEAKER OUT R SUBWOOFER OUT FRONT SPEAKER OUT L Dodaná šňůra k reproduktoru MAX OUT : 10W IMPEDANCE : 6 MAX OUT : 15W IMPEDANCE : 4 MAX OUT : 10W IMPEDANCE : 6 Dodaná šňůra k reproduktoru Dodaný systémový kabel Podreproduktor (zadní část) Přijímač (zadní část) EXT-1 EXT-3 DISPLAY OUT Připojení antény a dalšího vybavení Podrobnosti o připojení najdete zde strana 12. EXT-2 S S Pr Pb Y EXT-4 R L L R AUDIO OUT AC V Kabel dodaný s přijímačem Podrobnosti o připojení najdete zde strana 13. 8

19 AC INPUT V FRONT SPEAKER OUT R MAX OUT : 10W IMPEDANCE : 6 SUBWOOFER OUT MAX OUT :15W IMPEDANCE :4 FRONT SPEAKER OUT L MAX OUT : 10W IMPEDANCE : 6 DISPLAY INPUT CONNECT TO SYSTEM CABLE Připojení <PD-35D30ES> AC INPUT V Kabel dodaný s televizorem Podrobnosti o připojení najdete zde strana 13. Pravý přední reproduktor Televizor (zadní část) Levý přední reproduktor ČESKY DISPLAY INPUT CONNECT TO SYSTEM CABLE Dodaná šňůra k reproduktoru FRONT SPEAKER OUT R SUBWOOFER MAX OUT OUT :15W IMPEDANCE :4 FRONT SPEAKER OUT L Dodaná šňůra k reproduktoru MAX OUT : 10W IMPEDANCE : 6 MAX OUT : 10W IMPEDANCE : 6 Dodaná šňůra k reproduktoru Dodaný systémový kabel Podreproduktor (zadní část) Přijímač (zadní část) EXT-1 EXT-3 DISPLAY OUT Připojení antény a dalšího vybavení Podrobnosti o připojení najdete zde strana 12. EXT-2 S S Pr Pb Y EXT-4 R L L R AUDIO OUT AC V Kabel dodaný s přijímačem Podrobnosti o připojení najdete zde strana 13. 9

20 Připojení Připojení předních reproduktorů a podreproduktoru Kpřipojení reproduktorů k jejich terminálům na zadní části televize použijte dodané šňůry k reproduktorům. Připojení šňůry reproduktoru k terminálu předního reproduktoru Připojte za použití dodaných šňůr k předním reproduktorům. 1 Po směru šipky stlačte páčku vstupního terminálu reproduktoru s pružinou 2 Zatlačte jádro šňůry do terminálu a zajistěte jej tím, že uvolníte páčku Černým proužkem spojte šňůru k terminálu -. Vnímání sterea a kvalita zvuku budou znehodnoceny, pokud je polarita (+, -) šňůr reproduktoru obráceně. Připojení šňůry reproduktoru k terminálu podreproduktoru Připojte za použití dodané šňůry k podreproduktoru. 1 Po směru šipky stlačte páčku vstupního terminálu podreproduktoru s pružinou 2 Zatlačte jádro šňůry do terminálu a zajistěte jej tím, že uvolníte páčku Černým proužkem spojte šňůru k terminálu -. Vnímání sterea a kvalita zvuku budou znehodnoceny, pokud je polarita (+, -) šňůr reproduktoru obráceně. Připojení šňůry reproduktoru k jeho terminálu na zadní straně televizoru Šňůru reproduktoru připojte z pravé strany televizoru (díváte-li se zepředu) k terminálu reproduktoru R na zadní straně televizoru. Šňůru reproduktoru připojte z levé strany televizoru (díváte-li se zepředu) k terminálu reproduktoru L na zadní straně televizoru. Připojte šňůru reproduktoru z podreproduktoru k terminálu podreproduktoru na zadní straně televizoru. 1 Po směru šipky stlačte páčku terminálu reproduktoru na televizoru 2 Zatlačte jádro šňůry do terminálu 3 Zatlačte páčku terminálu nahoru FRONT SPEAKER OUT R FRONT SPEAKER OUT R FRONT SPEAKER OUT R MAX OUT : 10W IMPEDANCE : 6 MAX OUT : 10W IMPEDANCE : 6 MAX OUT : 10W IMPEDANCE : 6 Černým proužkem spojte šňůru k terminálu -. Vnímání sterea a kvalita zvuku budou znehodnoceny, pokud je polarita (+, -) šňůr reproduktoru obráceně. Přední reproduktory (DD reproduktory) a podreproduktor lze používat pouze ve spojení s tímto televizorem. Připojíte-li je k jinému zesilovači, mohou se poškodit. 10

21 Připojení Svazování šňůr reproduktoru Ke svázání připojených šňůr reproduktoru dohromady použijte dodané svorky. Svorka na šňůru Šňůry reproduktorů Odlepte papír ze zadní části svorky a přichyt te ji na zvolené místo. Aby byla svorka pevně umístěna, než do ní vložíte šňůry reproduktorů, vyčkejte několik minut. Zkontrolujte, zda svorka na šňůry není umístěna nad otvorem ventilace v zadní části televizoru. ČESKY Připojení televizoru a přijímače Televizor připojte k přijímači dodaným systémovým kabelem. Dva konektory mají různý tvar. Zkontrolujte, zda jsou kolíky konektoru 1 správně orientovány, a zatlačte konektor do zásuvky. Upevněte šroubky nalevo a napravo, aby jste jej zajistili. Pevně zatlačte konektor 2 na své místo, dokud nezapadne. <PD-42D30ES> <PD-35D30ES> 1 2 Rozpojení systémového kabelu Uvolněte konektor 1 tím, že odšroubujete šroubky nalevo a napravo a vyjmete jej ze zásuvky. Uvolněte konektor 2 tak, že jej vyjmete ze zásuvky za stlačení uvolňovacích spodních částí na obou stranách. <PD-42D30ES> <PD-35D30ES>

22 Připojení Připojení antény a videorekordéru Připojovací kabely nejsou přiloženy. Další informace najdete v příručkách dodávaných s připojovaným zařízením. Pokud budete připojovat videorekordér, postupujte podle bodů A B C. Pokud videorekordér připojovat nebudete, postupujte podle bodu 1. Zadní strana přijímače Anténa 75 ohmový koaxiální kabel EXT-1 EXT-3 S EXT-2 Pr Pb Y S EXT-4 R L Chcete-li používat funkce T-V LINK, musí být k terminálu EXT-2 na televizoru připojen videorekordér kompatibilní s funkcemi T-V LINK. Další informace o funkcích T-V LINK najdete v části T-V LINK FUNKCE na straně15. Videokazety můžete na videorekordéru přehrávat bez provedení kroku C. Další informace najdete v příručce videorekordéru. Pokyny k připojení dalších externích zařízení jsou uvedeny v části Připojení externích zařízení na straně 41. Pokyny k připojení dalších audio zařízení jsou uvedeny v části Připojení reproduktorů/zesilovače na straně 42. Pokud je k videorekordéru kompatibilnímu s funkcemi T-V LINK připojený dekodér, nastavte funkci DEKODÉR (EXT-2) do polohy ZAPNUT. Další informace najdete v části Použití funkce DEKODÉR (EXT-2) na straně 40. Jinak nebude možné sledovat zakódované kanály. Kabel SCART, konektor s 21 kolíky Videorekordér Terminál AV IN/OUT 75 ohmový koaxiální kabel Vstup antény Výstup antény 12

23 Připojení Připojení přívodní šňůry do zásuvky elektrického proudu Zadní část přijímače Vložte sít ové zástrčky na přívodních šňůrách z televize a přijímače do zásuvek elektrického proudu. Upozornění Používejte pouze zdroj napájení uvedený na přístroji (sít V, 50/60 Hz). Pokud použijete jinou než dodanou přívodní šňůru nebo šňůru připojíte k nesprávně uzemněné zásuvce, může dojít k úrazu elektrickým proudem. Použijte dodanou přívodní šňůru, která je nejvhodnější pro oblast použití přijímače. Připevnění feritových jader Uchyt te feritová jádra k přívodní šňůře. Pokud přívodní šňůru budete používat bez feritových jader, může dojít k rušení (interference). Otevřete feritové jádro, vložte do něj přívodní šňůru a zavřete jej. Připevněte feritové jádro na oba konce přívodní šňůry. 1 Anténní vstup (strana 12) 2 Terminál EXT-1 (stránky 12, 31, 41) 3 Terminál EXT-2 (stránky 12, 15, 31, 41) 4 Terminál EXT-3 (stránky 31, 41) 5 Terminál EXT-4 (stránky 31, 41) 6 Terminál AUDIO OUT (strana 42) 7 Terminál DISPLAY OUT (strana 11) 8 AC INLET (strana 13) EXT-1 EXT-2 S R Pr L Pb EXT-3 S Y EXT-4 L R AUDIO OUT DISPLAY OUT AC V ČESKY Feritové jádro Přívodní šňůra Dodaná feritová jádra Dodaná feritová jádra Dodaná feritová jádra Zadní strana televizoru ZÁSTRČKA NAPÁJENÍ Přívodní šňůra ZÁSTRČKA NAPÁJENÍ AC V Přívodní šňůra Zadní strana přijímače Připojte přívodní šňůru k řádně uzemněné zásuvce napájení. Je-li sít ová zástrčka na přívodní šňůře připojena k zásuvce elektrického proudu, kontrolka přijímače svítí červeně a přijímač je v pohotovostním režimu. Abyste zcela odpojili televizor od elektrické sítě, odstraňte sít ovou zástrčku ze zásuvky elektrického proudu. 13

24 Počáteční nastavení Při prvním zapnutí televizor vstoupí do režimu počátečního nastavení a zobrazí se logo JVC. Postupujte podle pokynů na obrazovce a proveďte počáteční nastavení. TV 3D P 0 AV PIP MENU OK Žluté tlačítko Modré tlačítko 3 Pomocí tlačítek 5 a 6 vyberte volbu ČESKY. Potom stiskněte tlačítko a Pro hlášení, která se objevují na obrazovce, byla nastavena angličtina. Objeví se menu ZEMĚ jako dílčí menu funkce AUTOMATICKÉ LADĚNÍ. Menu ZEMĚ jsou dvě. Po stisku žlutého tlačítka se menu ZEMĚ mění následujícím způsobem: P 1 Stlačte tlačítko # dálkovém ovládači Kontrolka přijímače přejde z červené na zelenou barvu. Po krátké chvíli se kontrolka napájení televizoru rozsvítí zeleně a zobrazí se logo firmy JVC. Zkontrolujte, zda jsou sít ové zástrčky na přívodních šňůrách z televize a přijímače zapojeny do zásuvek elektrického proudu. Čelo displeje <PD-42D30ES> Kontrolka napájení Čidlo dálkového ovládání <PD-35D30ES> 4 Pomocí tlačítek 5 a 6 si vyberte zemi, ve které se právě nacházíte 5 Stiskem modrého tlačítka spustíte funkci AUTOMATICKÉ LADĚNÍ. Objeví se menu AUTOMATICKÉ LADĚNÍ a přijímaným televizním kanálům se automaticky přiřadí čísla programů (PR). Zrušení funkce AUTOMATICKÉ LADĚNÍ: Stiskněte tlačítko b. Kontrolka napájení Čidlo dálkového ovládání Čelo přijímače Tlačítko A Kontrolka napájení Pokud kontrolka napájení zůstane svítit červeně anezmění se na zelenou: Televizor je v pohotovostním režimu. Zapnete jej tak, že znovu stlačíte tlačítko # (pohotovostní režim). Při dalším zapnutí televizoru se již logo JVC neobjeví. V takovém případě proveďte počáteční nastavení pomocí funkcí JAZYK a AUTOMATICKÉ LADĚNÍ. Další informace najdete v části INSTALACE na straně 35. Jakmile jsou televizním kanálům přiřazena čísla programů (PR), objeví se menu EDITACE. Pomocí funkce RUČNÍ LADĚNÍ můžete měnit čísla programů (PR). Další informace najdete v části RUČNÍ LADĚNÍ na straně 36. Pokud funkci RUČNÍ LADĚNÍ nepotřebujete, přejděte na další krok. Pokud se v menu AUTOMATICKÉ LADĚNÍ objeví položka ACI ZAČÁTEK/ACI PŘESKOČ : Můžete použít funkci ACI (Automatic Channel Installation - automatická instalace kanálů), která vám umožní rychle dekódovat data ACI a přiřadit všechny televizní kanály. Další informace o funkci ACI a jejím použití najdete v části Použití funkce ACI na straně 39. Pokud funkci ACI použít nechcete, vyberte stiskem tlačítek 6 položku ACI PŘESKOČ a stiskněte a. 6 Tlačítkem a zobrazte menu T-V LINK 2 Stiskněte tlačítko a Objeví se menu LANGUAGE. 14

25 Počáteční nastavení 7 Nemáte-li připojen videorekordér kompatibilní s funkcemi T-V LINK: Vystupte z menu T-V LINK stiskem tlačítka b. Menu T-V LINK zmizí. Pokud je k terminálu EXT-2 připojen videorekordér kompatibilní s funkcemi T-V LINK: Podle pokynů v části Přenos dat na videorekordér na straně 39 převeďte data s čísly programů (PR). Nyní je počáteční nastavení provedeno a můžete se dívat na televizi. Když televizor ve vysílacím signálu rozezná jméno televizního kanálu, automaticky jméno kanálu (IDENT.) přiřadí číslu programu (PR), které bylo přiřazeno danému televiznímu kanálu. Pokud nebylo televiznímu kanálu, který chcete sledovat, přiřazeno číslo programu (PR), nastavte ho manuálně pomocí funkce RUČNÍ. Další informace najdete v části RUČNÍ LADĚNÍ na straně 36. Televiznímu kanálu se nepřiřadí číslo programu PR 0 (AV). Pokud chcete televiznímu kanálu přiřadit číslo PR 0 (AV), nastavte ho manuálně pomocí funkce RUČNÍ. Další informace najdete v části RUČNÍ LADĚNÍ na straně 36. T-V LINK FUNKCE Pokud je k terminálu EXT-2 na televizoru připojen videorekordér kompatibilní s funkcemi T-V LINK, zjednodušuje se postup nastavení videorekordéru a přehrávání videokazet. T-V LINK využívá následující funkce: Pro použití funkcí T-V LINK: Potřebujete videorekordér kompatibilní s funkcemi T-V LINK. Videorekordér musí být připojený k terminálu EXT-2 na televizoru pomocí plně propojeného kabelu SCART. Videorekordér kompatibilní s funkcemi T-V LINK znamená videorekordér JVC s logem T-V LINK nebo videorekordér s jedním z následujících log. Tyto videorekordéry však mohou podporovat pouze některé z níže popsaných funkcí. Další informace najdete v příručce videorekordéru. Q-LINK (ochranná známka společnosti Panasonic) Data Logic (ochranná známka společnosti Metz) Easy Link (ochranná známka společnosti Phillips) Megalogic (ochranná známka společnosti Grundig) SMARTLINK (ochranná známka společnosti Sony) Přímé nahrávání Nahrávání sledovaného obrazu Obraz, který právě sledujete na televizoru, lze nahrávat na videorekordér pomocí jednoduché operace. Další informace najdete v příručce videorekordéru. Pracujte prostřednictvím videorekordéru. Zobrazí se VIDEOREKORDER NAHRÁVÁ. V následujících situacích videorekordér přestane nahrávat, pokud vypnete televizor nebo přepnete kanál nebo vstup nebo pokud je na televizoru zobrazeno menu: Pokud nahráváte z externího zařízení připojeného na televizor. Pokud nahráváte z televizního kanálu, který byl dekódován dekodérem. Pokud nahráváte z televizního kanálu pomocí výstupu z televizoru, protože tuner videorekordéru kanál nemůže řádně přijmout. Pokud není videorekordér připraven (není-li například vložena kazeta), zobrazí se hlášení NENAHRÁVÁ. Obsluha prostřednictvím televizoru není možná. Videorekordér obecně nemůže nahrávat z televizního kanálu, který tuner videorekordéru nemůže řádně přijmout, i když můžete příslušný kanál sledovat na televizoru. Některé videorekordéry však mohou nahrávat z televizních kanálů pomocí výstupu z televizoru, pokud je právě příslušný kanál sledován na televizoru, přestože tuner videorekordéru nemůže daný kanál řádně přijmout. Další informace najdete v příručce videorekordéru. Automatické zapnutí televize/sledování obrazu z videorekordéru Jakmile začne videorekordér přehrávat, televizor se automaticky zapne a na obrazovce se objeví obraz z terminálu EXT-2. Televizor se automaticky zapne při obsluze menu videorekordéru a na obrazovce se objeví obraz z terminálu EXT-2. Zkontrolujte, zda jsou sít ové zástrčky na přívodních šňůrách z televize a přijímače zapojeny do zásuvek elektrického proudu. ČESKY Předem nastavený přenos dat Přenáší registrovaná data o televizních kanálech z televizoru na videorekordér. Funkce předem nastaveného přenosu dat se spustí automaticky po dokončení počátečního nastavení nebo po každém použití funkce AUTOMATICKÉ LADĚNÍ nebo RUČNÍ LADĚNÍ. Tuto funkci můžete ovládat prostřednictvím videorekordéru. Pokud se zobrazí hlášení PŘENOS NELZE USKUTEČNIT : Pokud se zobrazí hlášení PŘENOS NELZE USKUTEČNIT, nebyl přenos dat řádně proveden. Nežseopřenos pokusíte znovu, zkontrolujte: Zda je zapnuto napájení videorekordéru. Zda je videorekordér kompatibilní s funkcemi T-V LINK. Zda je videorekordér připojen k terminálu EXT-2. Zda je kabel SCART plně propojený. 15

26 4 OBSAH Kontrola obsahu balení...5 Nastavení televizoru...6 Připevnění předních reproduktorů a příprava podreproduktroru...6 Instalace...7 Vkládání baterií do dálkového ovladače...7 Připojení...8 Schéma připojení...8 Připojení předních reproduktorů a podreproduktoru...10 Připojení televizoru a přijímače...11 Připojení antény a videorekordéru...12 Připojení přívodní šňůry do zásuvky elektrického proudu...13 Počáteční nastavení...14 T-V LINK FUNKCE...15 Tlačítka televizoru a jejich funkce...16 Zapnutí televizoru z pohotovostního režimu...16 Výběr televizního kanálu...16 Sledování obrazu z externího zařízení...16 Nastavte hlasitost...16 Použití sluchátka...16 Použití menu...16 Tlačítka a funkce dálkového ovladače...17 Zapínání nebo vypínání televizoru z pohotovostního režimu...17 Výběr televizního kanálu...17 Nastavení hlasitosti...18 Sledování obrazu z externího zařízení...18 Funkce ZVĚTŠENÍ...19 Funkce 3D ZVUK...19 Zobrazení aktuálního času...20 Okamžitý návrat k televiznímu kanálu...20 Použití funkce ZMRAZENÍ...20 Použití funkce PIP...20 Použití funkce MULTI OBRAZ...21 Obsluha VCR nebo přehrávače DVD značky JVC...21 Funkce teletextu...22 Základní obsluha...22 Použití režimu Seznam...22 Přidržení...22 Podstránka...23 Odhalení...23 Velikost...23 Obsah...23 Zrušení...23 Používání televizního menu...24 Základní obsluha...24 NASTAVENÍ OBRAZU...25 MÓD OBRAZU...25 Seřízení obrazu...25 TEPL. BAREV...25 VLASTNOSTI OBRAZU DIGITÁLNÍ VNR Super DigiPure BAR. SYSTÉM EFEKT KINOSÁLU AUTO 4: COLOUR MANAGEMENT PIP NASTAVENÍ ZVUKU STEREO / I II Seřízení zvuku REPRO BBE D ZVUK SUBWOOFER SLUCHÁTKA VNĚJŠÍ NASTAVENÍ S-IN (vstup S-VIDEO) ID LIST PROPOJENÍ CHARAKTERISTIKY AUTOMATICKÉ VYPÍNÁNÍ MODRÉ POZADÍ DĚTSKÝ ZÁMEK DEKODÉR (EXT-2) SPOŘIČ OBRAZOVKY INSTALACE JAZYK AUTOMATICKÉ LADĚNÍ RUČNÍ LADĚNÍ Další obsluha menu Použití funkce ACI Přenos dat na videorekordér Změna nastavení ZEMĚ Použití funkce DEKODÉR (EXT-2) Další příprava Připojení externích zařízení Čísla CH/CC Odstraňování závad Specifikace... 46

27 Kontrola obsahu balení Televizor a jeho součásti jsou dodány ve třech baleních. Zkontrolujte, zda jsou dodány všechny součásti. Jestliže některé chybějí, ihned se spojte s Vaším prodejcem. Televizor Televizor Systémový kabel Dálkový ovladač ČESKY Přívodní šňůra Baterie AAA/R03 (ke kontrole funkčnosti) Upevňovací šroubek 2 Úchytka 2 Feritové jádro 2 Přijímač Feritové jádro 2 Přijímač Přívodní šňůra Reproduktory Šňůra k předním reproduktorům 2 Šňůra k podreproduktoru 1 Levý a pravý přední reproduktor (DD reproduktory) Podreproduktor Svorka na šňůru 3 Upevňovací šroubek 6 (PD-35D30ES) Gumová podložka pod podreproduktor 4 5

28 DISPLAY INPUT CONNECT TO SYSTEM CABLE DISPLAY INPUT CONNECT TO SYSTEM CABLE DISPLAY INPUT CONNECT TO SYSTEM CABLE Nastavení televizoru Použijte stojan navržený pro tento televizor. Podrobnosti o tom, jak stojan připevnit, najdete v jeho uživatelské příručce. Televizor nechte umístit na zeď zkušeným technikem. Připevnění předních reproduktorů a příprava podreproduktroru Připevnění předních reproduktorů Připevněte dodané DD reproduktory na levou a pravou stranu televizoru. Použijete-li stojan navržený pro tento televizor, připevněte jej předem. Než televizor postavíte na zem a připevníte reproduktory, položte na podlahu měkkou látku. <PD-42D30ES> 1 Na zadní části televizoru uvolněte šroubky na uchycení reproduktorů Uvolněte šroubky (tři na každé straně) šroubovákem značky Philips tak, aby jejich hlavičky vyčnívaly přibližně 3mm. 2 Přišroubujte přední reproduktory k zadní části televizoru Umístěte hlavičky šroubků do děr v úchytech předních reproduktorů a zasuňte reproduktor směrem dolu. 3 Upevněte přední reproduktory Utáhněte šroubky šroubovákem značky Philips a upevněte tak úchyt. <PD-35D30ES> 1 Na zadní části televizor připevněte šroubky na uchycení reproduktorů Utáhněte šroubky (tři na každé straně) šroubovákem značky Philips tak, aby jejich hlavičky vyčnívaly přibližně 3mm. 2 Přišroubujte přední reproduktory k zadní části televizoru Umístěte hlavičky šroubků do děr v úchytech předních reproduktorů a zasuňte reproduktor směrem dolu. 3 Upevněte přední reproduktory Utáhněte šroubky šroubovákem značky Philips a upevněte tak úchyt. K televizoru připevněte pouze dodané DD reproduktory. 6
