Návod k obsluze. Obsah. Vážený zákazníku. AV Receiver. Model SA-XR55

Transkript

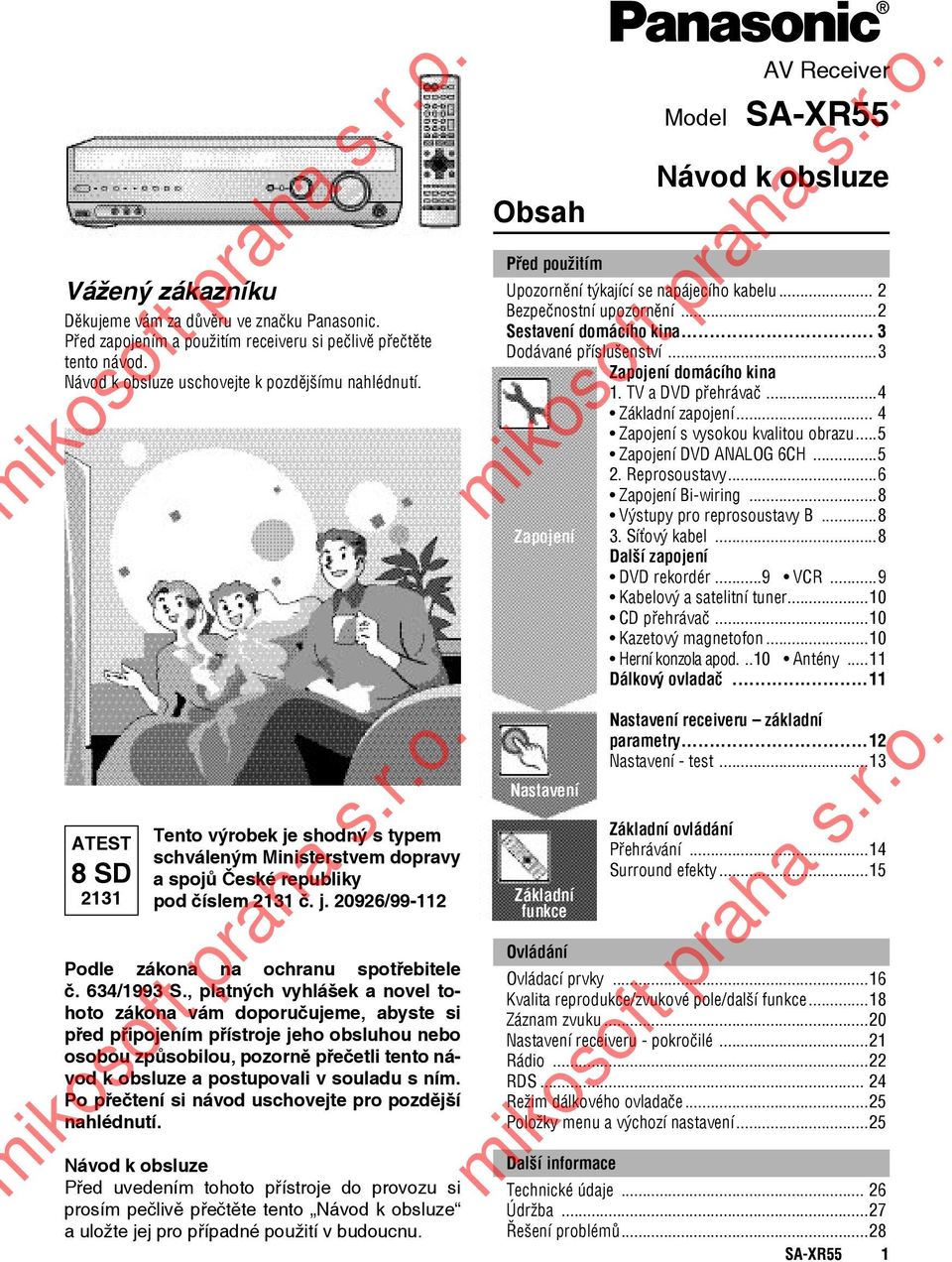

1 Vážený zákazníku Děkujeme vám za důvěru ve značku Panasonic. Před zapojením a použitím receiveru si pečlivě přečtěte tento návod. Návod k obsluze uschovejte k pozdějšímu nahlédnutí. ATEST 8 SD 11 Tento výrobek je shodný s typem schváleným Ministerstvem dopravy a spojů České republiky pod číslem 11 č. j. 096/99-11 Podle zákona na ochranu spotřebitele č. 6/199 S., platných vyhlášek a novel tohoto zákona vám doporučujeme, abyste si před připojením přístroje jeho obsluhou nebo osobou způsobilou, pozorně přečetli tento návod k obsluze a postupovali v souladu s ním. Po přečtení si návod uschovejte pro pozdější nahlédnutí. Návod k obsluze Před uvedením tohoto přístroje do provozu si prosím pečlivě přečtěte tento Návod k obsluze a uložte jej pro případné použití v budoucnu. Obsah Před použitím Nastavení Základní funkce AV Receiver Model SA-XR55 Návod k obsluze Upozornění týkající se napájecího kabelu... Bezpečnostní upozornění... Sestavení domácího kina... Dodávané příslušenství... Zapojení domácího kina 1. TV a DVD přehrávač... Základní zapojení... Zapojení s vysokou kvalitou obrazu...5 Zapojení DVD ANALOG 6CH...5. Reprosoustavy...6 Zapojení Bi-wiring...8 Výstupy pro reprosoustavy B...8 Zapojení. Síťový kabel...8 Další zapojení DVD rekordér...9 VCR...9 Kabelový a satelitní tuner...10 CD přehrávač...10 Kazetový magnetofon...10 Herní konzola apod...10 Antény...11 Dálkový ovladač...11 Ovládání Nastavení receiveru základní parametry...1 Nastavení - test...1 Základní ovládání Přehrávání...1 Surround efekty...15 Ovládací prvky...16 Kvalita reprodukce/zvukové pole/další funkce...18 Záznam zvuku...0 Nastavení receiveru - pokročilé...1 Rádio... RDS... Režim dálkového ovladače...5 Položky menu a výchozí nastavení...5 Další informace Technické údaje... 6 Údržba...7 Řešení problémů...8 SA-XR55 1

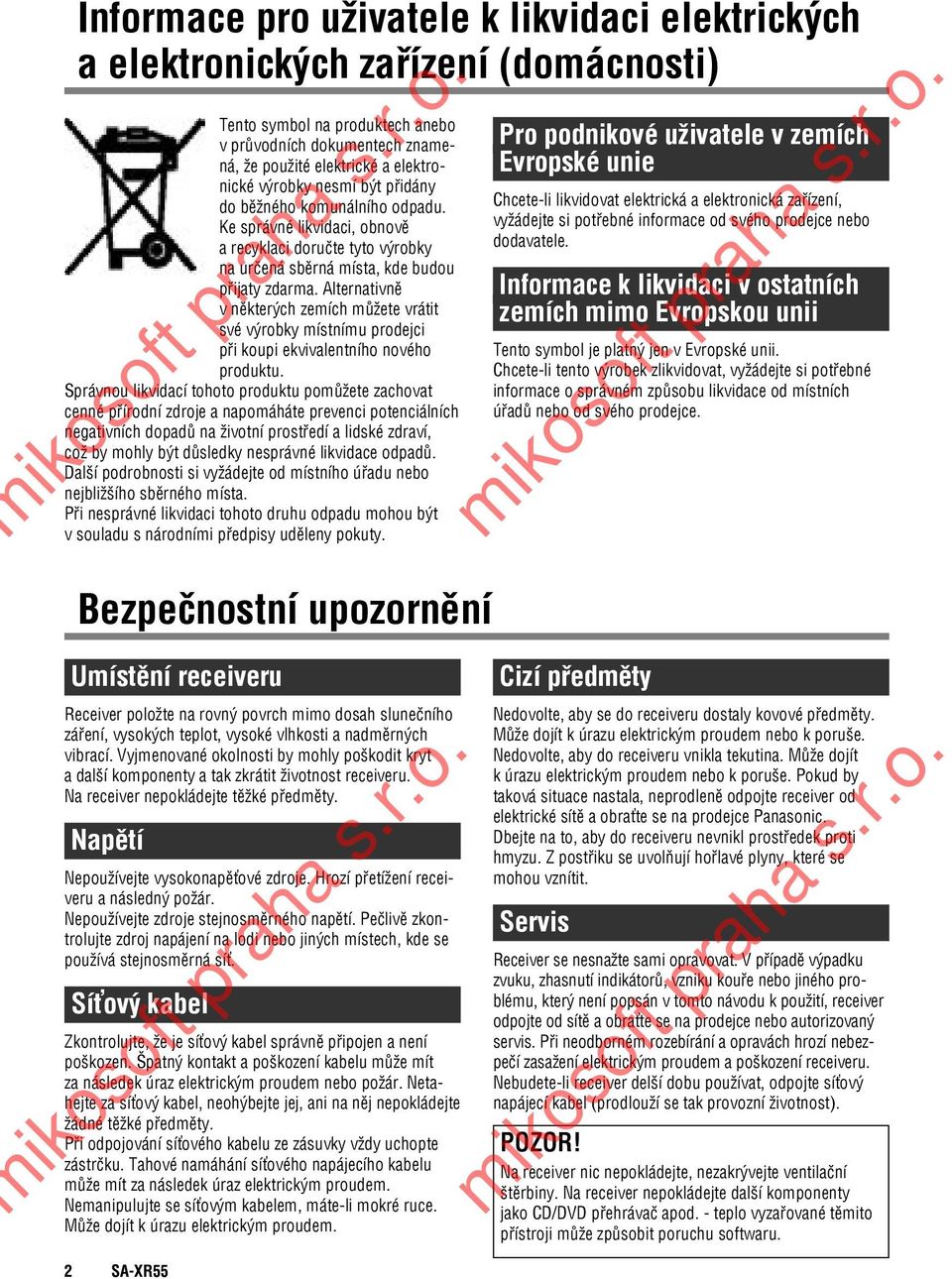

2 Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti) Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijaty zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Bezpečnostní upozornění Pro podnikové uživatele v zemích Evropské unie Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Informace k likvidaci v ostatních zemích mimo Evropskou unii Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce. Umístění receiveru Receiver položte na rovný povrch mimo dosah slunečního záření, vysokých teplot, vysoké vlhkosti a nadměrných vibrací. Vyjmenované okolnosti by mohly poškodit kryt a další komponenty a tak zkrátit životnost receiveru. Na receiver nepokládejte těžké předměty. Napětí Nepoužívejte vysokonapěťové zdroje. Hrozí přetížení receiveru a následný požár. Nepoužívejte zdroje stejnosměrného napětí. Pečlivě zkontrolujte zdroj napájení na lodi nebo jiných místech, kde se používá stejnosměrná síť. Síťový kabel Zkontrolujte, že je síťový kabel správně připojen a není poškozen. Špatný kontakt a poškození kabelu může mít za následek úraz elektrickým proudem nebo požár. Netahejte za síťový kabel, neohýbejte jej, ani na něj nepokládejte žádné těžké předměty. Při odpojování síťového kabelu ze zásuvky vždy uchopte zástrčku. Tahové namáhání síťového napájecího kabelu může mít za následek úraz elektrickým proudem. Nemanipulujte se síťovým kabelem, máte-li mokré ruce. Může dojít k úrazu elektrickým proudem. Cizí předměty Nedovolte, aby se do receiveru dostaly kovové předměty. Může dojít k úrazu elektrickým proudem nebo k poruše. Nedovolte, aby do receiveru vnikla tekutina. Může dojít k úrazu elektrickým proudem nebo k poruše. Pokud by taková situace nastala, neprodleně odpojte receiver od elektrické sítě a obraťte se na prodejce Panasonic. Dbejte na to, aby do receiveru nevnikl prostředek proti hmyzu. Z postřiku se uvolňují hořlavé plyny, které se mohou vznítit. Servis Receiver se nesnažte sami opravovat. V případě výpadku zvuku, zhasnutí indikátorů, vzniku kouře nebo jiného problému, který není popsán v tomto návodu k použití, receiver odpojte od sítě a obraťte se na prodejce nebo autorizovaný servis. Při neodborném rozebírání a opravách hrozí nebezpečí zasažení elektrickým proudem a poškození receiveru. Nebudete-li receiver delší dobu používat, odpojte síťový napájecí kabel (prodlouží se tak provozní životnost). POZOR! Na receiver nic nepokládejte, nezakrývejte ventilační štěrbiny. Na receiver nepokládejte další komponenty jako CD/DVD přehrávač apod. - teplo vyzařované těmito přístroji může způsobit poruchu softwaru. SA-XR55

3 Sestavení domácího kina 7.1/6.1 kanálové prostorové ozvučení 5.1 kanálové prostorové ozvučení Zapojení TV, DVD přehrávač apod. + Reprosoustavy přední 1 centrální surround zadní surround (1 zadní surround) 1 subwoofer TV, DVD přehrávač apod. + Reprosoustavy přední 1 centrální surround 1 subwoofer Prostorový zvuk pro CD přehrávač a TV Receiver zapněte. nebo nebo Dodávané příslušenství Zkontrolujte si prosím obsah dodávaného příslušenství. 1 Síťový kabel UK (RJA005-X) 1 Pokojová FM anténa (RSA0007-L) Baterie Austrálie a Nový Zéland (KCJDA00010) 1 AM drátová anténa (RSA007) Nastavení Nastavení vyžadovaná pro optimální kvalitu zvuku Nastavení kombinace reprosoustav + Nastavení zadních surround reprosoustav Nastavení kombinace reprosoustav Postupy Reprodukce 5.1 kanálového zvuku v 7.1/6.1 kanálech Reprodukce stereofonního zvuku v 7.1/6.1 kanálech Dolby Pro Logic DTS NEO:6 SFC Stereofonní ozvučení Stereo v 5.1 kanálovém formátu Dolby Pro Logic DTS NEO:6 SFC Stereofonní ozvučení Pro poslech TV nebo CD přehrávače s prostorovým ozvučením vyberte Pro Logic IIx, DTS NEO:6 nebo SFC (zvuk vychází ze všech reprosoustav). Pro některá nastavení reprosoustav a vstupního signálu (audiosignál z CD disku) nemusí být prostorové ozvučení k dispozici. ( str. 17) EU (KCQCA0000) 1 Anténní adaptér UK (K1YZ000001) 1 Dálkový ovladač (EUR77KN0) Při nákupu náhradního příslušenství uvádějte čísla položek v závorkách (platnost: duben 005). Austrálie a Nový Zéland (KRC01B000) Viz samostatný návod Dálkový ovladač. SA-XR55

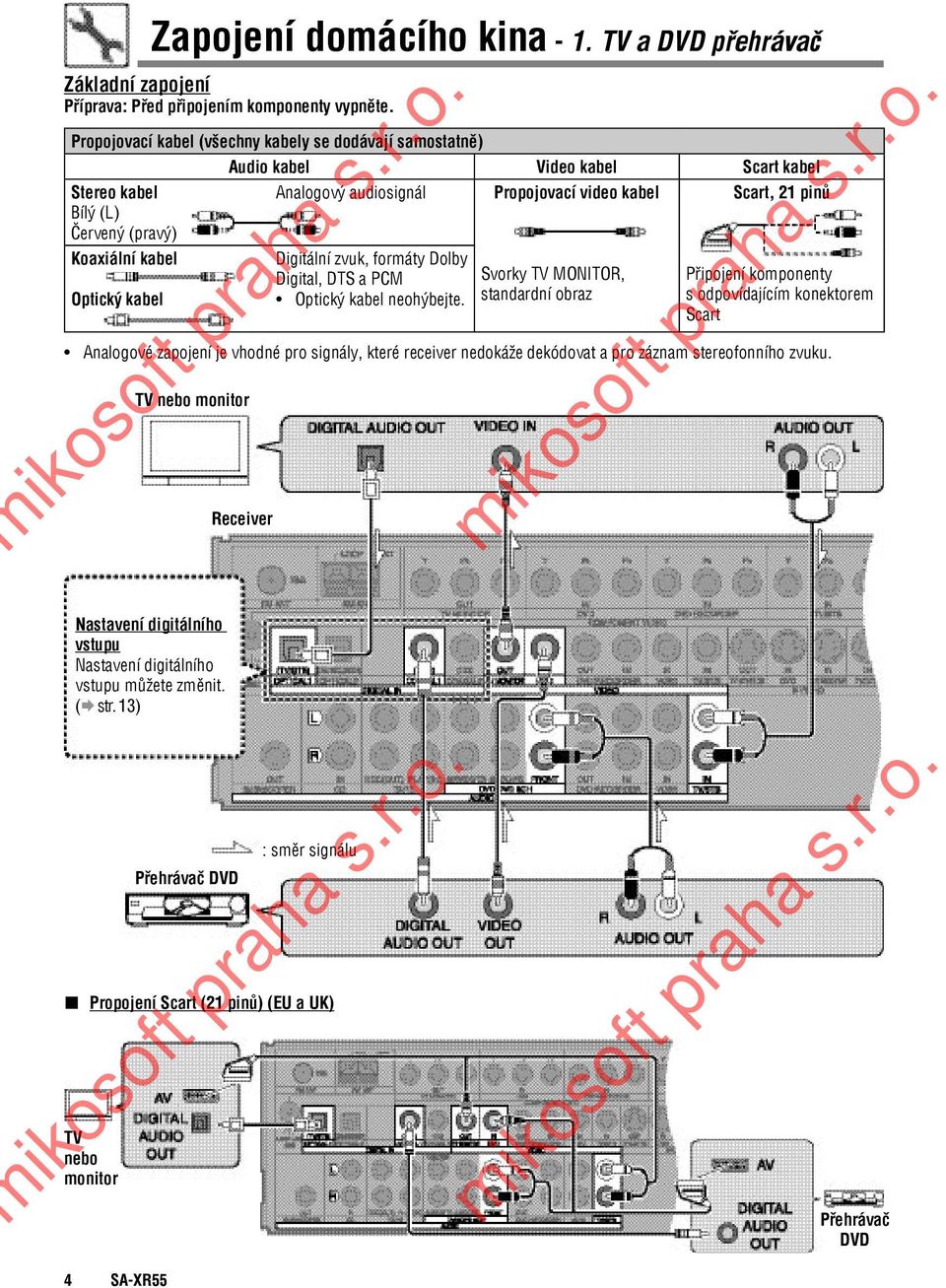

4 Propojovací kabel (všechny kabely se dodávají samostatně) Audio kabel Video kabel Scart kabel Stereo kabel Analogový audiosignál Propojovací video kabel Bílý (L) Červený (pravý) Koaxiální kabel Optický kabel Zapojení domácího kina - 1. TV a DVD přehrávač Základní zapojení Příprava: Před připojením komponenty vypněte. Digitální zvuk, formáty Dolby Digital, DTS a PCM Svorky TV MONITOR, Optický kabel neohýbejte. standardní obraz Scart, 1 pinů Připojení komponenty s odpovídajícím konektorem Scart Analogové zapojení je vhodné pro signály, které receiver nedokáže dekódovat a pro záznam stereofonního zvuku. TV nebo monitor Receiver Nastavení digitálního vstupu Nastavení digitálního vstupu můžete změnit. ( str. 1) Přehrávač DVD : směr signálu Propojení Scart (1 pinů) (EU a UK) TV nebo monitor Přehrávač DVD SA-XR55

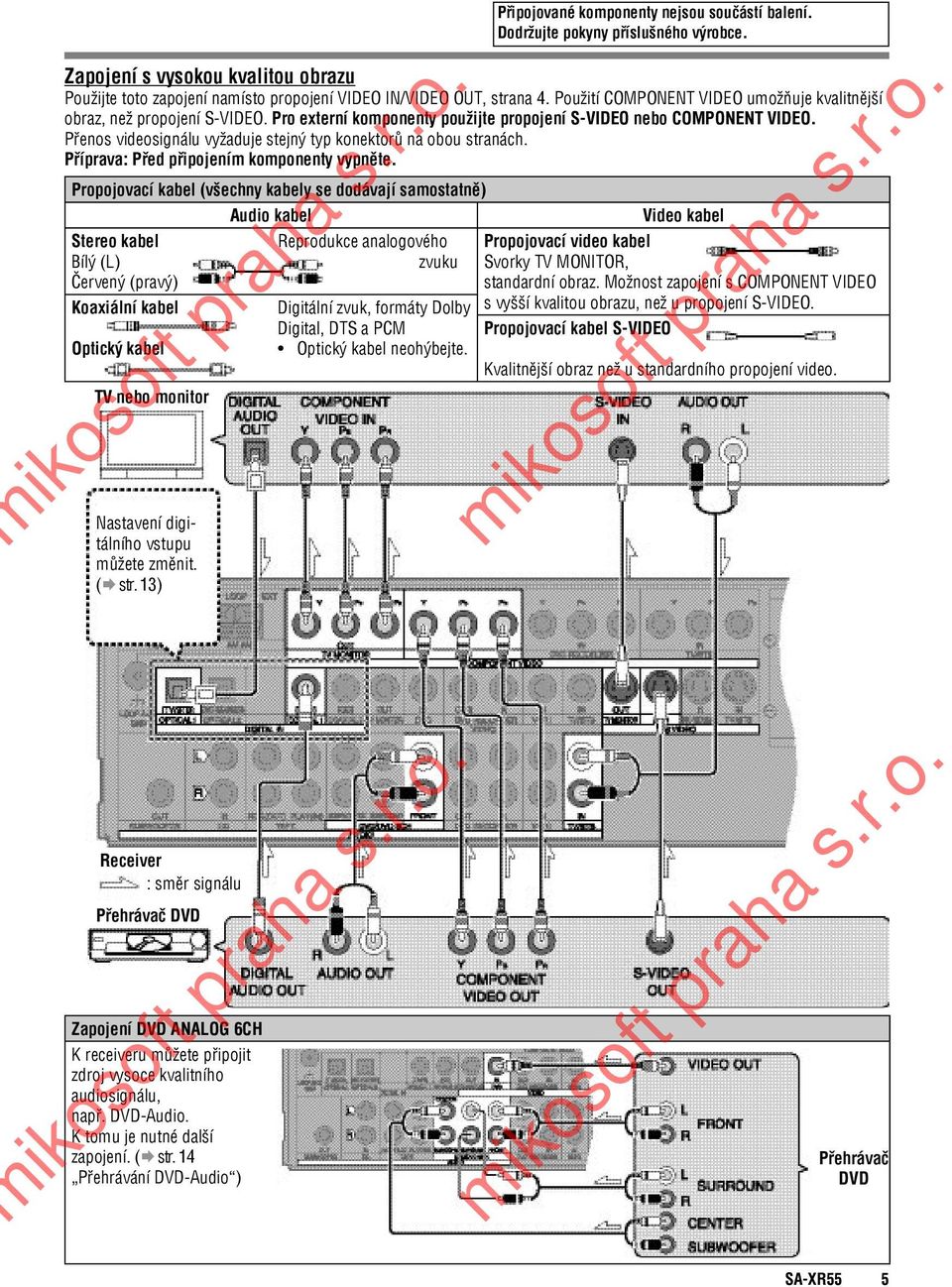

5 Nastavení digitálního vstupu můžete změnit. ( str. 1) Připojované komponenty nejsou součástí balení. Dodržujte pokyny příslušného výrobce. Zapojení s vysokou kvalitou obrazu Použijte toto zapojení namísto propojení VIDEO IN/VIDEO OUT, strana. Použití COMPONENT VIDEO umožňuje kvalitnější obraz, než propojení S-VIDEO. Pro externí komponenty použijte propojení S-VIDEO nebo COMPONENT VIDEO. Přenos videosignálu vyžaduje stejný typ konektorů na obou stranách. Příprava: Před připojením komponenty vypněte. Propojovací kabel (všechny kabely se dodávají samostatně) Stereo kabel Bílý (L) Červený (pravý) Koaxiální kabel Optický kabel TV nebo monitor Audio kabel Video kabel Reprodukce analogového Propojovací video kabel zvuku Svorky TV MONITOR, standardní obraz. Možnost zapojení s COMPONENT VIDEO Digitální zvuk, formáty Dolby s vyšší kvalitou obrazu, než u propojení S-VIDEO. Digital, DTS a PCM Propojovací kabel S-VIDEO Optický kabel neohýbejte. Kvalitnější obraz než u standardního propojení video. Receiver : směr signálu Přehrávač DVD Zapojení DVD ANALOG 6CH K receiveru můžete připojit zdroj vysoce kvalitního audiosignálu, např. DVD-Audio. K tomu je nutné další zapojení. ( str. 1 Přehrávání DVD-Audio ) Přehrávač DVD SA-XR55 5

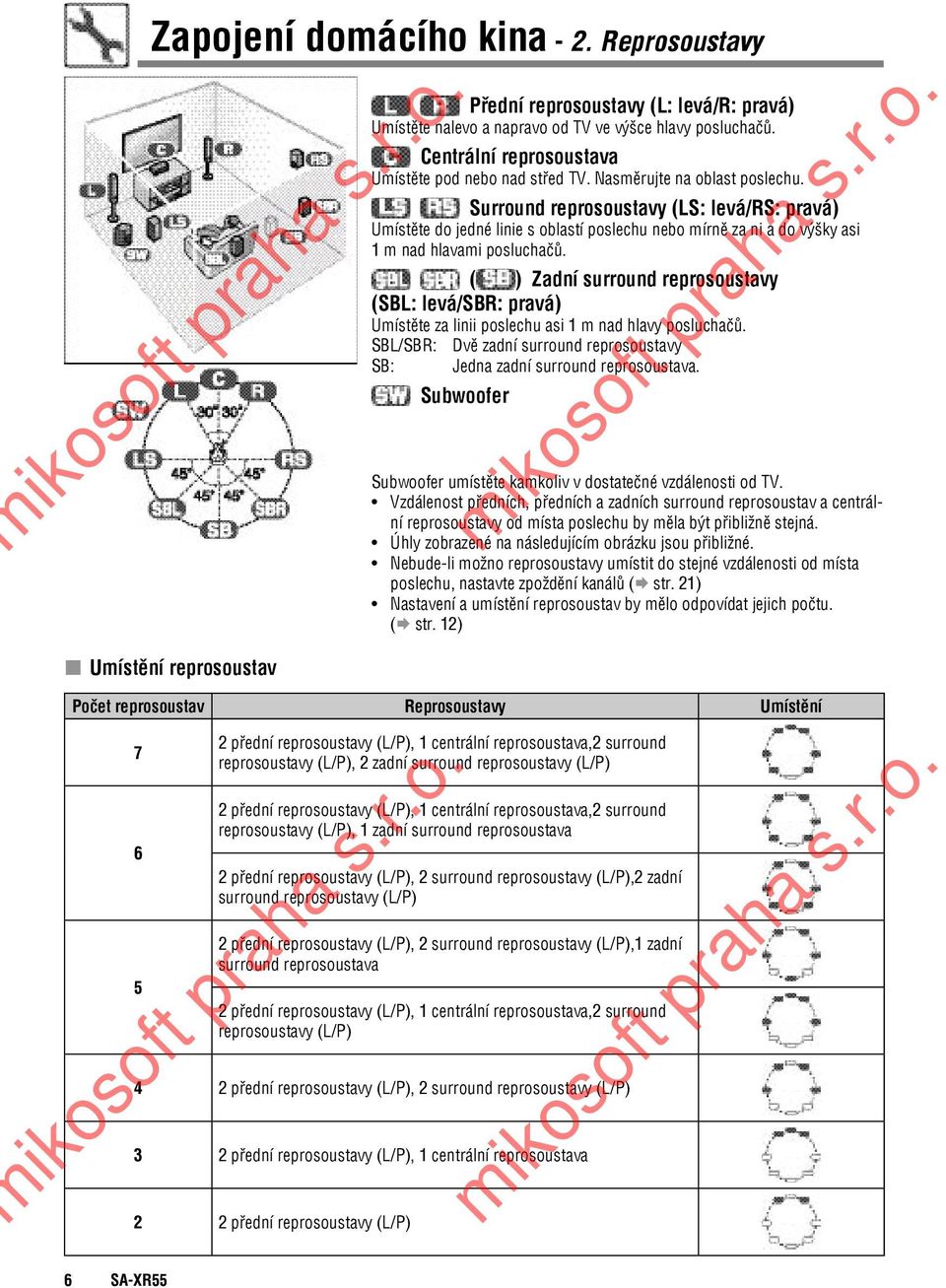

6 Zapojení domácího kina -. Reprosoustavy Přední reprosoustavy (L: levá/r: pravá) Umístěte nalevo a napravo od TV ve výšce hlavy posluchačů. Centrální reprosoustava Umístěte pod nebo nad střed TV. Nasměrujte na oblast poslechu. Surround reprosoustavy (LS: levá/rs: pravá) Umístěte do jedné linie s oblastí poslechu nebo mírně za ni a do výšky asi 1 m nad hlavami posluchačů. ( ) Zadní surround reprosoustavy (SBL: levá/sbr: pravá) Umístěte za linii poslechu asi 1 m nad hlavy posluchačů. SBL/SBR: Dvě zadní surround reprosoustavy SB: Jedna zadní surround reprosoustava. Subwoofer Umístění reprosoustav Počet reprosoustav Reprosoustavy Umístění přední reprosoustavy (L/P), 1 centrální reprosoustava, surround reprosoustavy (L/P), zadní surround reprosoustavy (L/P) přední reprosoustavy (L/P), 1 centrální reprosoustava, surround reprosoustavy (L/P), 1 zadní surround reprosoustava přední reprosoustavy (L/P), surround reprosoustavy (L/P), zadní surround reprosoustavy (L/P) přední reprosoustavy (L/P), surround reprosoustavy (L/P),1 zadní surround reprosoustava přední reprosoustavy (L/P), 1 centrální reprosoustava, surround reprosoustavy (L/P) přední reprosoustavy (L/P), surround reprosoustavy (L/P) přední reprosoustavy (L/P), 1 centrální reprosoustava přední reprosoustavy (L/P) Subwoofer umístěte kamkoliv v dostatečné vzdálenosti od TV. Vzdálenost předních, předních a zadních surround reprosoustav a centrální reprosoustavy od místa poslechu by měla být přibližně stejná. Úhly zobrazené na následujícím obrázku jsou přibližné. Nebude-li možno reprosoustavy umístit do stejné vzdálenosti od místa poslechu, nastavte zpoždění kanálů ( str. 1) Nastavení a umístění reprosoustav by mělo odpovídat jejich počtu. ( str. 1) 6 SA-XR55

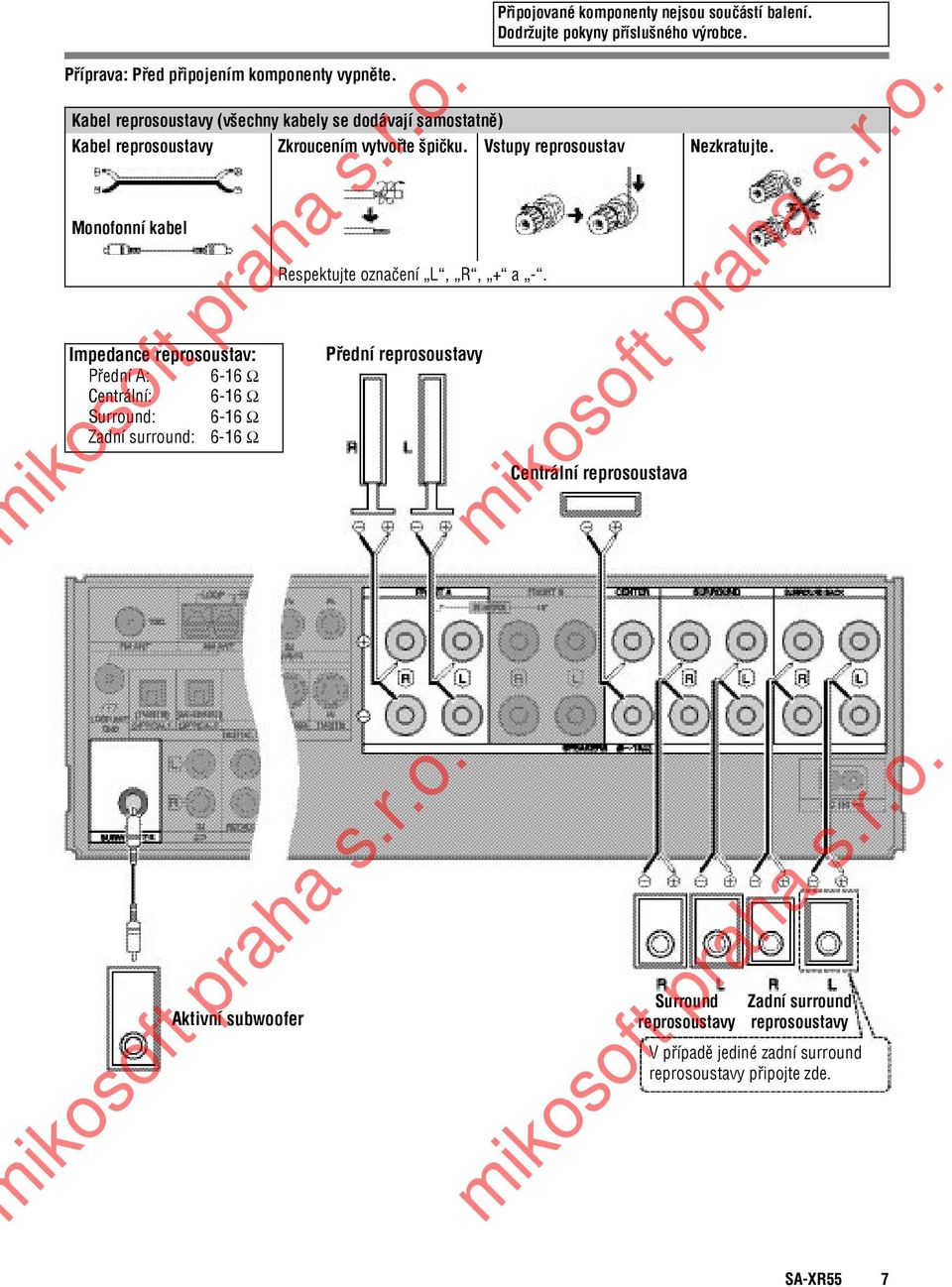

7 Příprava: Před připojením komponenty vypněte. Kabel reprosoustavy (všechny kabely se dodávají samostatně) Kabel reprosoustavy Monofonní kabel Impedance reprosoustav: Přední A: 6-16 Ω Centrální: 6-16 Ω Surround: 6-16 Ω Zadní surround: 6-16 Ω Přední reprosoustavy Připojované komponenty nejsou součástí balení. Dodržujte pokyny příslušného výrobce. Zkroucením vytvořte špičku. Vstupy reprosoustav Nezkratujte. Respektujte označení L, R, + a -. Centrální reprosoustava Aktivní subwoofer Surround Zadní surround reprosoustavy reprosoustavy V případě jediné zadní surround reprosoustavy připojte zde. SA-XR55 7

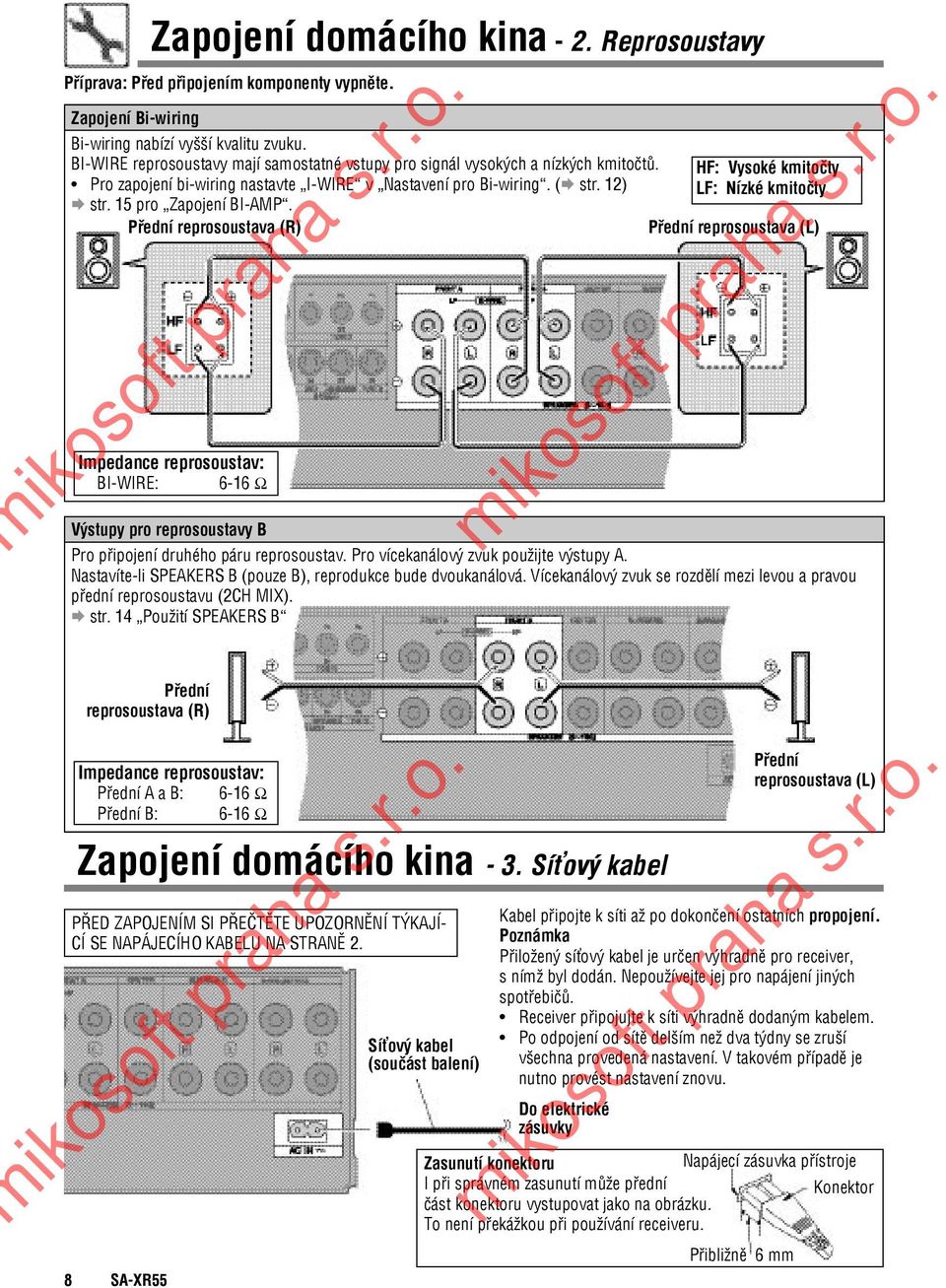

8 Zapojení domácího kina -. Reprosoustavy Příprava: Před připojením komponenty vypněte. Zapojení Bi-wiring Bi-wiring nabízí vyšší kvalitu zvuku. BI-WIRE reprosoustavy mají samostatné vstupy pro signál vysokých a nízkých kmitočtů. HF: Vysoké kmitočty Pro zapojení bi-wiring nastavte I-WIRE v Nastavení pro Bi-wiring. ( str. 1) LF: Nízké kmitočty str. 15 pro Zapojení BI-AMP. Přední reprosoustava (R) Přední reprosoustava (L) Impedance reprosoustav: BI-WIRE: 6-16 Ω Výstupy pro reprosoustavy B Pro připojení druhého páru reprosoustav. Pro vícekanálový zvuk použijte výstupy A. Nastavíte-li SPEAKERS B (pouze B), reprodukce bude dvoukanálová. Vícekanálový zvuk se rozdělí mezi levou a pravou přední reprosoustavu (CH MIX). str. 1 Použití SPEAKERS B 8 Přední reprosoustava (R) Impedance reprosoustav: Přední A a B: 6-16 Ω Přední B: 6-16 Ω Zapojení domácího kina -. Síťový kabel PŘED ZAPOJENÍM SI PŘEČTĚTE UPOZORNĚNÍ TÝKAJÍ- CÍ SE NAPÁJECÍHO KABELU NA STRANĚ. SA-XR55 Síťový kabel (součást balení) Do elektrické zásuvky Přední reprosoustava (L) Kabel připojte k síti až po dokončení ostatních propojení. Poznámka Přiložený síťový kabel je určen výhradně pro receiver, s nímž byl dodán. Nepoužívejte jej pro napájení jiných spotřebičů. Receiver připojujte k síti výhradně dodaným kabelem. Po odpojení od sítě delším než dva týdny se zruší všechna provedená nastavení. V takovém případě je nutno provést nastavení znovu. Zasunutí konektoru Napájecí zásuvka přístroje I při správném zasunutí může přední Konektor část konektoru vystupovat jako na obrázku. To není překážkou při používání receiveru. Přibližně 6 mm

9 Další zapojení DVD rekordér Přehrávač DVD Nastavení digitálního vstupu můžete změnit. ( str. 1) Propojení Scart (1 pinů) (EU a UK) Připojované komponenty nejsou součástí balení. Dodržujte pokyny příslušného výrobce. Přehrávač DVD Zapojení s vysokou kvalitou obrazu Použijte toto zapojení namísto zapojení s VIDEO IN/VIDEO OUT ( výše). Zapojení s A COMPONENT VIDEO poskytuje čistší obraz, než zapojení s S-VIDEO. Pro externí komponenty použijte propojení S-VIDEO nebo COMPONENT VIDEO. Přenos videosignálu vyžaduje stejný typ konektorů na obou stranách. Připojení DVD rekordéru se zabudovaným videorekordérem (VCR) DVD rekordér s VCR Výstupy DVD OUT DIGITAL AUDIO OUT VIDEO OUT Výstupy DVD/VHS COMMON OUT AUDIO VÝSTUP VIDEO OUT str. 1 Použití DVD rekordéru se zabudovaným VCR. Receiver OPTICAL (DVD RECORDER) DVD RECORDER VIDEO IN VCR1 AUDIO IN VCR1 VIDEO IN Videorekordér Přehrávač DVD Zapojení s DVD konektory 5.1CH OUT analogového signálu Viz Zapojení DVD ANALOG 6CH ( str. 5), namísto DVD přehrávače DVD rekordér. str. 1, Přehrávání DVD-Audio. VCR (pouze přehrávání) SA-XR55 9

10 Další zapojení Kabelový a satelitní tuner Připojované komponenty nejsou součástí balení. Dodržujte pokyny příslušného výrobce. Při připojování konektorů videosignálu použijte v závislosti na vstupech TV konektory VIDEO, S VIDEO nebo COMPONENT VIDEO ( str., 5). Přenos videosignálu vyžaduje stejný typ konektorů na obou stranách. Nastavení digitálního vstupu můžete změnit. ( str. 1) CD přehrávač Nastavení digitálního vstupu můžete změnit. ( str. 1) Přehrávač DVD Kabelový nebo satelitní tuner Kazetový magnetofon Herní konzole apod. Tyto konektory jsou určeny pro komponenty připojované pouze dočasně. Vyberte vstup VCR. Herní konzole apod. 10 SA-XR55

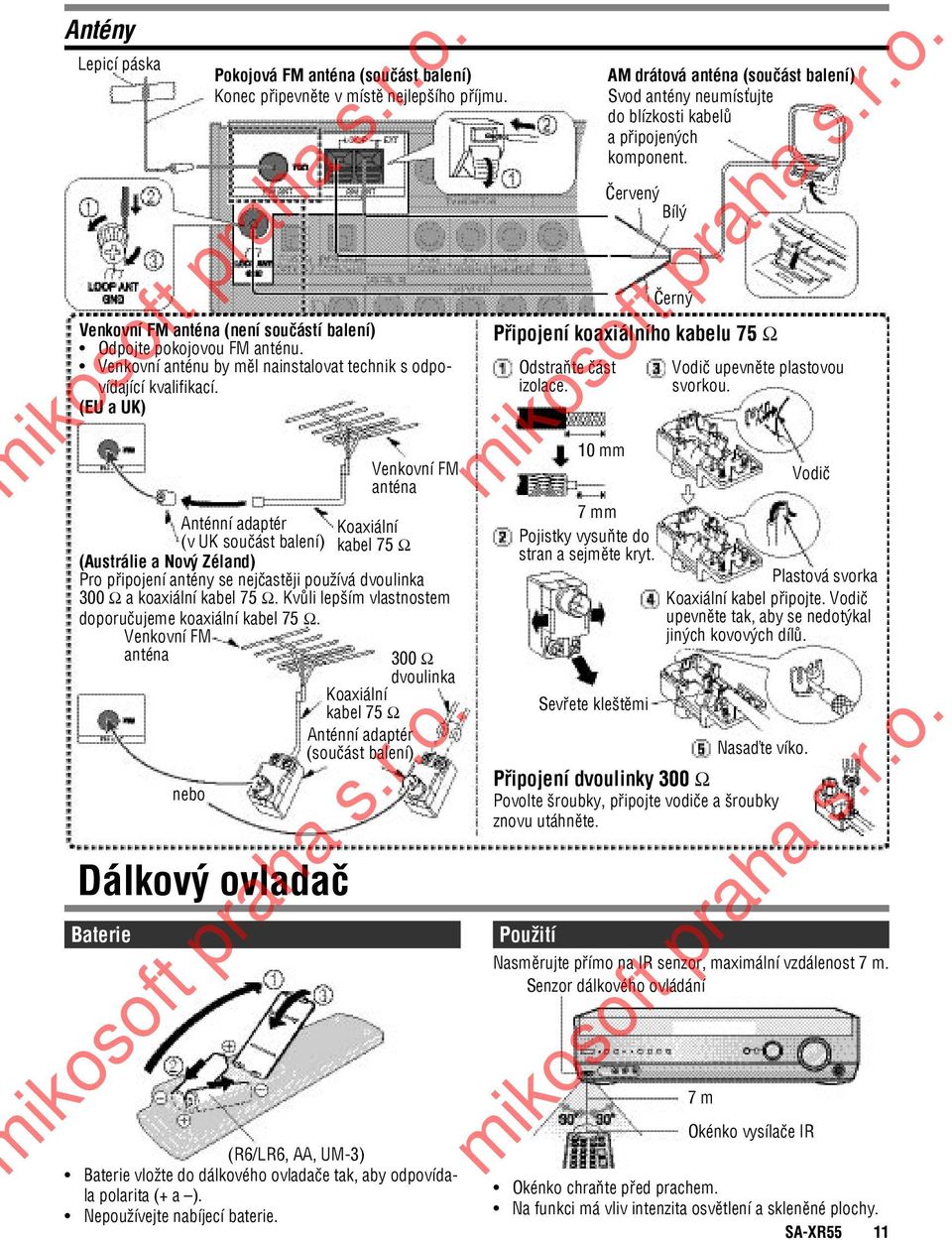

11 Antény Lepicí páska Dálkový ovladač Baterie Pokojová FM anténa (součást balení) Konec připevněte v místě nejlepšího příjmu. Venkovní FM anténa (není součástí balení) Odpojte pokojovou FM anténu. Venkovní anténu by měl nainstalovat technik s odpovídající kvalifikací. (EU a UK) Venkovní FM anténa Anténní adaptér Koaxiální (v UK součást balení) kabel 75 Ω (Austrálie a Nový Zéland) Pro připojení antény se nejčastěji používá dvoulinka 00 Ω a koaxiální kabel 75 Ω. Kvůli lepším vlastnostem doporučujeme koaxiální kabel 75 Ω. Venkovní FM anténa nebo 00 Ω dvoulinka Koaxiální kabel 75 Ω Anténní adaptér (součást balení) (R6/LR6, AA, UM-) Baterie vložte do dálkového ovladače tak, aby odpovídala polarita (+ a ). Nepoužívejte nabíjecí baterie. Použití AM drátová anténa (součást balení) Svod antény neumísťujte do blízkosti kabelů a připojených komponent. Červený Bílý Černý Připojení koaxiálního kabelu 75 Ω Odstraňte část izolace. 10 mm Nasměrujte přímo na IR senzor, maximální vzdálenost 7 m. Senzor dálkového ovládání 7 m Vodič 7 mm Pojistky vysuňte do stran a sejměte kryt. Plastová svorka Koaxiální kabel připojte. Vodič upevněte tak, aby se nedotýkal jiných kovových dílů. Sevřete kleštěmi Vodič upevněte plastovou svorkou. Nasaďte víko. Připojení dvoulinky 00 Ω Povolte šroubky, připojte vodiče a šroubky znovu utáhněte. Okénko vysílače IR Okénko chraňte před prachem. Na funkci má vliv intenzita osvětlení a skleněné plochy. SA-XR55 11

12 Nastavení receiveru - základní parametry Nastavení upravte tak, aby optimálně vyhovovalo poslechové místnosti. Před změnou nastavení si přečtěte pokyny v dalším textu a v návodech k připojeným komponentám. Ovládání základních funkcí pomocí MULTI CONTROL Pro změnu nastavení otáčejte. Potvrďte stisknutím. Návrat k předchozímu nastavení/zrušení Stiskněte. Zapínání Nastavení zůstává zachováno i po vypnutí receiveru. Podrobnější informace viz Nastavení receiveru - pokročilá na straně 1. strana 5 Položky menu a výchozí nastavení. Nastavení můžete změnit v menu MULTI CONTROL. ( vlevo Ovládání základních funkcí pomocí MULTI CONTROL ) 1 Otevřete menu MULTI CONTROL. Vyberte SETUP 1 SETUP 1 ( BASIC SETUP jednou přeběhne) a stiskněte [ENTER]. Vyberte nastavení, které chcete změnit. ( dále, str. 1) Nastavení kombinace reprosoustav Nastavte kombinaci reprosoustav připojených k receiveru. Nastavení je důležité pro dosažení kvalitního ozvučení. Vyberte SPKR SET (nastavení reprosoustav) a stiskněte [ENTER]. Vyberte, je-li připojen subwoofer nebo ne a stiskněte [ENTER]. SUBW NO: Bez subwooferu SUBW YES: Se subwooferem Vyberte kombinaci reprosoustav připojených k receiveru a stiskněte [ENTER]. 5 L CR S SB: Všechny reprosoustavy L _ R S SB: Bez centrální reprosoustavy L CR S : Bez zadních surround reprosoustav L _ R S : Bez centrální a zadních surround reprosoustav L CR _: Bez předních a zadních surround reprosoustav L _ R _: Pouze přední reprosoustavy Vyberte další nastavení Ukončete nastavování Stiskněte [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER]. Nastavení pro Bi-wiring Nastavuje se, jsou-li přední reprosoustavy připojeny přes bi-wiring. ( str. 8) Vyberte FRNT L/R (přední L/P) a stiskněte [ENTER]. Vyberte BI-WIRE a stiskněte [ENTER]. NORMAL: Standardní reprosoustavy BI-WIRE: Reprosoustavy Bi-wire Vyberte další nastavení Ukončete nastavování Stiskněte [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER]. Nastavení zadních surround reprosoustav Zobrazí se, je-li v Nastavení kombinace reprosoustav potvrzeno připojení zadních surround reprosoustav ( výše) Nastavte počet zadních surround reprosoustav. Vyberte SB SPKR (zadní surround reprosoustavy) a stiskněte [ENTER]. Vyberte počet a stiskněte [ENTER]. 1 SPKR: Jedna zadní surround reprosoustava SPKRS: Dvě zadní surround reprosoustavy Vyberte další nastavení. Ukončete nastavování. Stiskněte [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER]. 1 SA-XR55

13 Změna digitálního vstupu Nastavení upravte, aby odpovídalo komponentám připojeným k digitálním vstupům (OPT/COAX). ( str., 5, 9 a 10) K jednomu vstupu můžete přiřadit pouze jediný zdroj signálu. Vyberte D-INPUT (digitální vstup) a stiskněte [ENTER]. Vyberte některou z položek TV/STB, a stiskněte [ENTER]. DVR, DVD, CD Proveďte nastavení a stiskněte [ENTER]. OPT 1, Kroky a zopakujte pro další OPT, komponenty. COAX 1, COAX 5 Vyberte další nastavení Stiskněte opakovaně [MULTI CONTROL, CANCEL] pro návrat do kroku a vyberte další nastavení. Ukončete nastavování Stiskněte opakovaně [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER]. Nastavení vstupního signálu Receiver automaticky detekuje, je-li vstupní signál analogový nebo digitální, vstupní režim můžete nastavit. Vyberte AUTO, není-li nutné vstupní signál pevně nastavit. 5 Vyberte IN MODE (režim vstupu) a stiskněte [ENTER]. Vyberte některou z položek a stiskněte [ENTER]. TV/STB, DVR, DVD, CD Proveďte nastavení a stiskněte [ENTER]. AUTO: Automatická detekce signálu a reprodukce (v AUTO receiver detekuje digitální signály a poté analogové). ANALOG: Pevné nastavení analogového vstupního signálu a reprodukce. DIGITAL: Pevné nastavení digitálního vstupního signálu a reprodukce. PCM FIX: Pevné nastavení PCM vstupního signálu a reprodukce. Kroky a zopakujte pro další komponenty. Vyberte další nastavení Stiskněte opakovaně [MULTI CONTROL, CANCEL] pro návrat do kroku a vyberte další nastavení. Ukončete nastavování Stiskněte opakovaně [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER]. Poznámka k režimu PCM FIX V některých případech receiver nedokáže rozpoznat typ digitálního signálu na disku. U disků PCM CD může docházet k vynechávání začátku stopy. V takovém případě nastavte režim PCM FIX. V režimu PCM FIX receiver nedokáže pracovat s jiným formátem signálu. To může způsobit přítomnost šumu ve výstupním signálu. V takovém případě vyberte jiné nastavení. Probíhá-li přehrávání správně, nastavení není nutno provádět. Není-li vstupní signál po nastavení PCM FIX ve formátu PCM, začne na displeji blikat PCM FIX. Nastavení - test Zkontrolujte zvuk připojených reprosoustav. Hlasitost ostatních reprosoustav přizpůsobte hlasitosti předních reprosoustav. L: Přední levá C: Centrální R: Přední pravá RS: Pravá surround LS: Levá surround SBL: Levá zadní surround SBR: Pravá zadní surround SB: Zadní surround (je-li připojena pouze jedna) SW: Subwoofer 1 Zapněte SPEAKERS A. 5 U připojení BI-WIRE Vyberte-li pouze SPEAKERS B testovací signál se neozve. Zkontrolujte reprodukci testovacího signálu. sekundový testovací signál se postupně ozve z každé reprosoustavy, pořadí je znázorněno níže. 6 Reprosoustavy označené jako _ (nepřipojené) v Nastavení kombinace reprosoustav se vynechají ( str. 1). Neozve-li se z některé reprosoustavy testovací signál, vypněte jej (krok 6) a zkontrolujte zapojení ( str. 6 až 8) a nastavení ( str. 1, vlevo). Nastavte hlasitost. Vyberte kanál. Nastavte hlasitost. Hlasitost centrální a všech surround reprosoustav přizpůsobte hlasitosti předních reprosoustav. Výchozí nastavení: 0 DB Výchozí nastavení: 10 Přibližně dvě sekundy po nastavení se ozve postupně testovací signál ze všech reprosoustav. Kroky a 5 zopakujte pro každou z reprosoustav. Testovací signál vypněte. SA-XR55 1

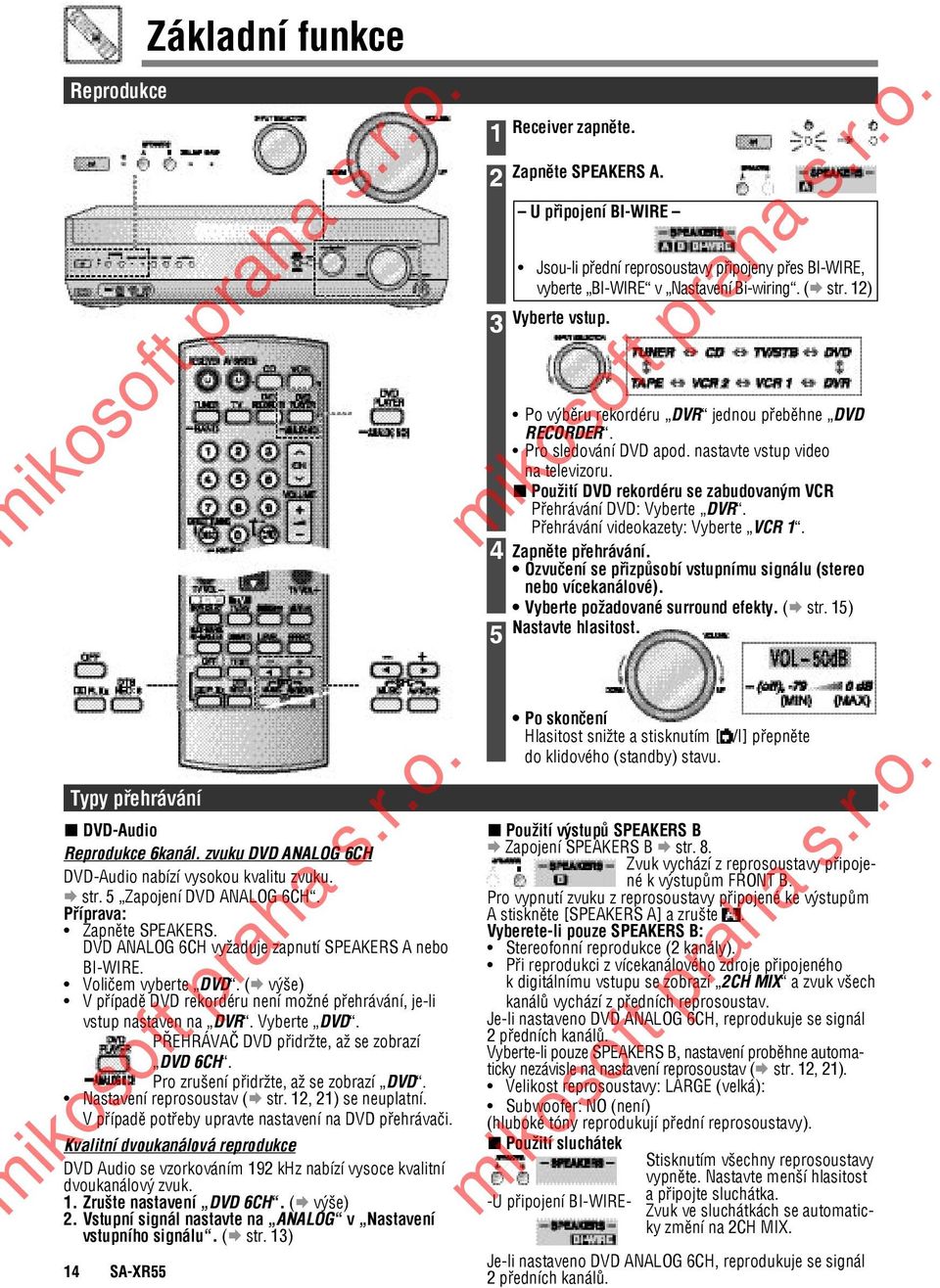

14 Reprodukce Základní funkce 1 Receiver zapněte. Zapněte SPEAKERS A. U připojení BI-WIRE Jsou-li přední reprosoustavy připojeny přes BI-WIRE, vyberte BI-WIRE v Nastavení Bi-wiring. ( str. 1) Vyberte vstup. Po výběru rekordéru DVR jednou přeběhne DVD RECORDER. Pro sledování DVD apod. nastavte vstup video na televizoru. Použití DVD rekordéru se zabudovaným VCR Přehrávání DVD: Vyberte DVR. Přehrávání videokazety: Vyberte VCR 1. Zapněte přehrávání. Ozvučení se přizpůsobí vstupnímu signálu (stereo nebo vícekanálové). Vyberte požadované surround efekty. ( str. 15) Nastavte hlasitost. 5 Typy přehrávání DVD-Audio Reprodukce 6kanál. zvuku DVD ANALOG 6CH DVD-Audio nabízí vysokou kvalitu zvuku. str. 5 Zapojení DVD ANALOG 6CH. Příprava: Zapněte SPEAKERS. DVD ANALOG 6CH vyžaduje zapnutí SPEAKERS A nebo BI-WIRE. Voličem vyberte DVD. ( výše) V případě DVD rekordéru není možné přehrávání, je-li vstup nastaven na DVR. Vyberte DVD. PŘEHRÁVAČ DVD přidržte, až se zobrazí DVD 6CH. Pro zrušení přidržte, až se zobrazí DVD. Nastavení reprosoustav ( str. 1, 1) se neuplatní. V případě potřeby upravte nastavení na DVD přehrávači. Kvalitní dvoukanálová reprodukce DVD Audio se vzorkováním 19 khz nabízí vysoce kvalitní dvoukanálový zvuk. 1. Zrušte nastavení DVD 6CH. ( výše). Vstupní signál nastavte na ANALOG v Nastavení vstupního signálu. ( str. 1) 1 SA-XR55 Po skončení Hlasitost snižte a stisknutím [ /I] přepněte do klidového (standby) stavu. Použití výstupů SPEAKERS B Zapojení SPEAKERS B str. 8. Zvuk vychází z reprosoustavy připojené k výstupům FRONT B. Pro vypnutí zvuku z reprosoustavy připojené ke výstupům A stiskněte [SPEAKERS A] a zrušte. Vyberete-li pouze SPEAKERS B: Stereofonní reprodukce ( kanály). Při reprodukci z vícekanálového zdroje připojeného k digitálnímu vstupu se zobrazí CH MIX a zvuk všech kanálů vychází z předních reprosoustav. Je-li nastaveno DVD ANALOG 6CH, reprodukuje se signál předních kanálů. Vyberte-li pouze SPEAKERS B, nastavení proběhne automaticky nezávisle na nastavení reprosoustav ( str. 1, 1). Velikost reprosoustavy: LARGE (velká): Subwoofer: NO (není) (hluboké tóny reprodukují přední reprosoustavy). Použití sluchátek Stisknutím všechny reprosoustavy vypněte. Nastavte menší hlasitost -U připojení BI-WIREa připojte sluchátka. Zvuk ve sluchátkách se automaticky změní na CH MIX. Je-li nastaveno DVD ANALOG 6CH, reprodukuje se signál předních kanálů.

15 Surround efekty Doplnění surround efektů Receiver automaticky detekuje signál Dolby Digital Surround EX. Zadní surround kanál se přidává s využitím Dolby Pro Logic IIx,. Dolby Pro Logic IIx, DTS NEO:6 a SFC režimy zůstávají aktivní, dokud je nezměníte. Nelze současně nastavit Dolby Pro Logic IIx,, DTS NEO:6 a SFC. Při změně nastavení v Nastavení kombinace reprosoustav, Nastavení zadních surround reprosoustav nebo Nastavení reprosoustav ( str. 1, 1) se nastavené surround efekty zruší. Podmínky pro použití surround efektů str. 17. Použití Dolby Pro Logic IIx Použití funkce Sound Field Control (SFC) Dvoukanálový zvuk můžete poslouchat i z více kanálů. (nejsou-li k receiveru připojeny zadní surround reprosoustavy, reprodukce bude ve formátu Dolby Pro Logic IIx ( str. 1 Nastavení kombinace reprosoustav ).) Také zvuk ve formátu Dolby Digital 5.1 a DTS 5.1 můžete poslouchat ve formátu 7.1 (6.1) kanálů. Vyberte. MOVIE: Sledování filmu MUSIC: Poslech hudby GAME: Zvýraznění zvuku při hraní her Je-li vstupní signál stereofonní, lze zvolit pouze GAME. Je-li nastaveno 1 SPKR v Nastavení zadních surround reprosoustav ( str. 1) a vstupní signál má formát Dolby Digital 5.1, DTS 5.1 nebo Dolby Digital Surround EX- Vyberte. Zrušení DOLBY EX: Sledování filmu MUSIC: Poslech hudby V efektu MUSIC jsou možná další nastavení. ( str. 18) Použití DTS NEO:6 Pro vícekanálovou reprodukci kanálového signálu můžete použít DTS NEO:6 (Jsou-li všechny reprosoustavy nastaveny na LARGE (velké) v Nastavení reprosoustav ( str. 1), zůstane neaktivní subwoofer). Také zvuk ve formátu Dolby Digital 5.1 a DTS 5.1 můžete poslouchat ve formátu 6.1kanálů. Vyberte. CINEMA: Sledování filmu MUSIC: Poslech hudby Zrušení V efektu MUSIC jsou možná další nastavení. ( str. 18) Zobrazuje-li se indikátor vstupu zdroje Dolby Digital -channel a DTS -channel, je k dispozici pouze režim CINEMA. Jestliže nesvítí, je k dispozici pouze režim MUSIC. ( str. 16 Indikátory displeje ) Další funkce přehrávání Funkce DUAL AMP Kvalitnější reprodukce stereofonního ( kanály) zvuku díky zesilovačům využívanýcm pro vícekanálový vstupní signál. DUAL AMP není k dispozici: Jsou-li všechny reprosoustavy vypnuté Během reprodukce vícekanálového zvuku Po zapnutí Dolby Pro Logic IIx, DTS NEO:6 nebo SFC ( výše) Není-li DUAL AMP k dispozici, kontrolka DUAL AMP zhasne. Zapojení BI-AMP (jsou-li přední reprosoustavy BI-WIRE kompatibilní) Funkce BI-AMP využívá dva samostatné zesilovače pro nízké a vysoké kmitočty. Výsledný zvuk je kvalitnější. Funkce vyžaduje připojení přes BI-WIRE a analogový vstup (vyjma DVD 6CH) nebo kanálový signál PCM. Zapojení BI-WIRE str. 8. Vyberte BI-WIRE v Nastavení Bi-wiring. ( str. 1) Pro informaci Přehrávání videosignálu na vstupu DVD RECORDER. Obraz zůstane na obrazovce i po výběru TUNER, CD nebo TAPE. SFC nabízí přirozenější a plnější zvuk pro vstupní signály Dolby Digital, DTS, PCM nebo analogový stereofonní signál. K dispozici jsou tyto režimy. Vyberte. Vyberte. LIVE (živě): Akustika připomínající velkou koncertní halu POP/ROCK: Zvýraznění dynamiky VOCAL (vokál): Zvýraznění vokálů JAZZ: Přirozené zvukové prostředí DANCE (taneční sál): Akustika tanečního sálu DRAMA (drama): Vhodné pro dialogy v dramatech ACTION (akce): Výrazné ozvučení v akčních filmech SPORTS: Optimální pro živé sportovní přenosy MUSICAL (koncert): Optimální pro živé hudební přenosy GAME (hry): Zvýraznění zvuku při hraní her Po stisknutí [MUSIC] nebo [AV/MOVIE] se režim změní i když stisknete. Zrušení V efektu MUSIC jsou možná další nastavení. ( str. 18) Pro informaci U některých kombinací vstupního zdroje a režimu SFC může docházet ke zkreslení zvuku. V takovém případě nastavte nižší úroveň SFC reprosoustavy nebo efektu ( str. 18). Zkuste použít jiný SFC efekt ( výše). Podporované digitální formáty zvuku Dolby Digital, včetně Dolby Digital Surround EX DVD atd. Zvukový formát vyvinutý v Dolby Laboratories. Dolby Digital Surround EX přidává k tradičnímu formátu 5.1 Dolby Digital zadní surroundový kanál. Ozvučení je o něco prostorovější. DTS včetně DTS-ES nebo DTS 96/ DVD atd. Digitální systém prostorového zvuku vyvinutý v DTS (Digital Theater Systems, Inc.). DTS-ES přidává k tradičnímu 5.1DTS zadní surround kanál. Ozvučení je prostorovější. DTS 96/ nabízí kmitočet až 96 khz a hloubku bit. Pro reprodukci zvuku 96 khz/ se využívá několik kanálů. Signál PCM CD, DVD-Audio atd. Přes vstup DIGITAL IN COAXIAL1 se může přenášet signál s kmitočtem až 19 khz a přes ostatní digitální vstupy DIGITAL IN až 96 khz. Receiver není schopen dekódovat: Jiné zvukové formáty, např. MPEG Signál Dolby Digital RF disků laserdisc SA-XR55 15

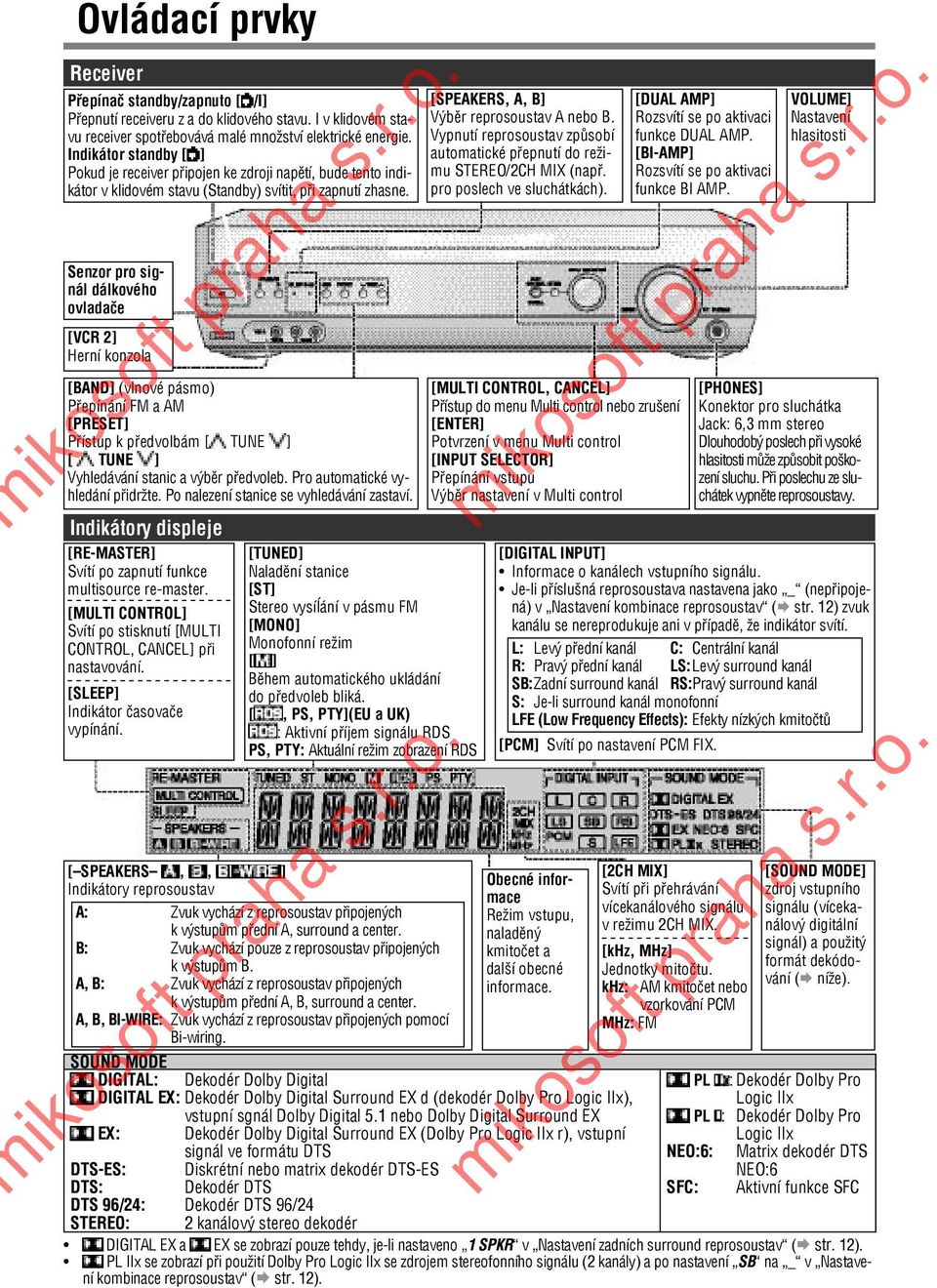

16 Ovládací prvky Receiver Přepínač standby/zapnuto [ /I] Přepnutí receiveru z a do klidového stavu. I v klidovém stavu receiver spotřebovává malé množství elektrické energie. Indikátor standby [ ] Pokud je receiver připojen ke zdroji napětí, bude tento indikátor v klidovém stavu (Standby) svítit, při zapnutí zhasne. Senzor pro signál dálkového ovladače [VCR ] Herní konzola [BAND] (vlnové pásmo) Přepínání FM a AM [PRESET] Přístup k předvolbám [ TUNE ] [ TUNE ] Vyhledávání stanic a výběr předvoleb. Pro automatické vyhledání přidržte. Po nalezení stanice se vyhledávání zastaví. Indikátory displeje [RE-MASTER] Svítí po zapnutí funkce multisource re-master. [MULTI CONTROL] Svítí po stisknutí [MULTI CONTROL, CANCEL] při nastavování. [SLEEP] Indikátor časovače vypínání. [TUNED] Naladění stanice [ST] Stereo vysíĺání v pásmu FM [MONO] Monofonní režim [ ] Během automatického ukládání do předvoleb bliká. [, PS, PTY](EU a UK) : Aktivní příjem signálu RDS PS, PTY: Aktuální režim zobrazení RDS [ SPEAKERS,, ] Indikátory reprosoustav A: Zvuk vychází z reprosoustav připojených k výstupům přední A, surround a center. B: Zvuk vychází pouze z reprosoustav připojených k výstupům B. A, B: Zvuk vychází z reprosoustav připojených k výstupům přední A, B, surround a center. A, B, BI-WIRE: Zvuk vychází z reprosoustav připojených pomocí Bi-wiring. [SPEAKERS, A, B] Výběr reprosoustav A nebo B. Vypnutí reprosoustav způsobí automatické přepnutí do režimu STEREO/CH MIX (např. pro poslech ve sluchátkách). [MULTI CONTROL, CANCEL] Přístup do menu Multi control nebo zrušení [ENTER] Potvrzení v menu Multi control [INPUT SELECTOR] Přepínání vstupu Výběr nastavení v Multi control [DUAL AMP] Rozsvítí se po aktivaci funkce DUAL AMP. [BI-AMP] Rozsvítí se po aktivaci funkce BI AMP. VOLUME] Nastavení hlasitosti [PHONES] Konektor pro sluchátka Jack: 6, mm stereo Dlouhodobý poslech při vysoké hlasitosti může způsobit poškození sluchu. Při poslechu ze sluchátek vypněte reprosoustavy. [DIGITAL INPUT] Informace o kanálech vstupního signálu. Je-li příslušná reprosoustava nastavena jako _ (nepřipojená) v Nastavení kombinace reprosoustav ( str. 1) zvuk kanálu se nereprodukuje ani v případě, že indikátor svítí. L: Levý přední kanál C: Centrální kanál R: Pravý přední kanál LS: Levý surround kanál SB: Zadní surround kanál RS: Pravý surround kanál S: Je-li surround kanál monofonní LFE (Low Frequency Effects): Efekty nízkých kmitočtů [PCM] Svítí po nastavení PCM FIX. Obecné informace Režim vstupu, naladěný kmitočet a další obecné informace. [CH MIX] Svítí při přehrávání vícekanálového signálu v režimu CH MIX. [khz, MHz] Jednotky mitočtu. khz: AM kmitočet nebo vzorkování PCM MHz: FM [SOUND MODE] zdroj vstupního signálu (vícekanálový digitální signál) a použitý formát dekódování ( níže). SOUND MODE DIGITAL: Dekodér Dolby Digital PL : Dekodér Dolby Pro DIGITAL EX: Dekodér Dolby Digital Surround EX d (dekodér Dolby Pro Logic IIx), Logic IIx vstupní sgnál Dolby Digital 5.1 nebo Dolby Digital Surround EX PL : Dekodér Dolby Pro EX: Dekodér Dolby Digital Surround EX (Dolby Pro Logic IIx r), vstupní Logic IIx signál ve formátu DTS NEO:6: Matrix dekodér DTS DTS-ES: Diskrétní nebo matrix dekodér DTS-ES NEO:6 DTS: Dekodér DTS SFC: Aktivní funkce SFC DTS 96/: Dekodér DTS 96/ STEREO: kanálový stereo dekodér 16 DIGITAL SA-XR55EX a EX se zobrazí pouze tehdy, je-li nastaveno 1 SPKR v Nastavení zadních surround reprosoustav ( str. 1). PL IIx se zobrazí při použití Dolby Pro Logic IIx se zdrojem stereofonního signálu ( kanály) a po nastavení SB na _ v Nastavení kombinace reprosoustav ( str. 1).

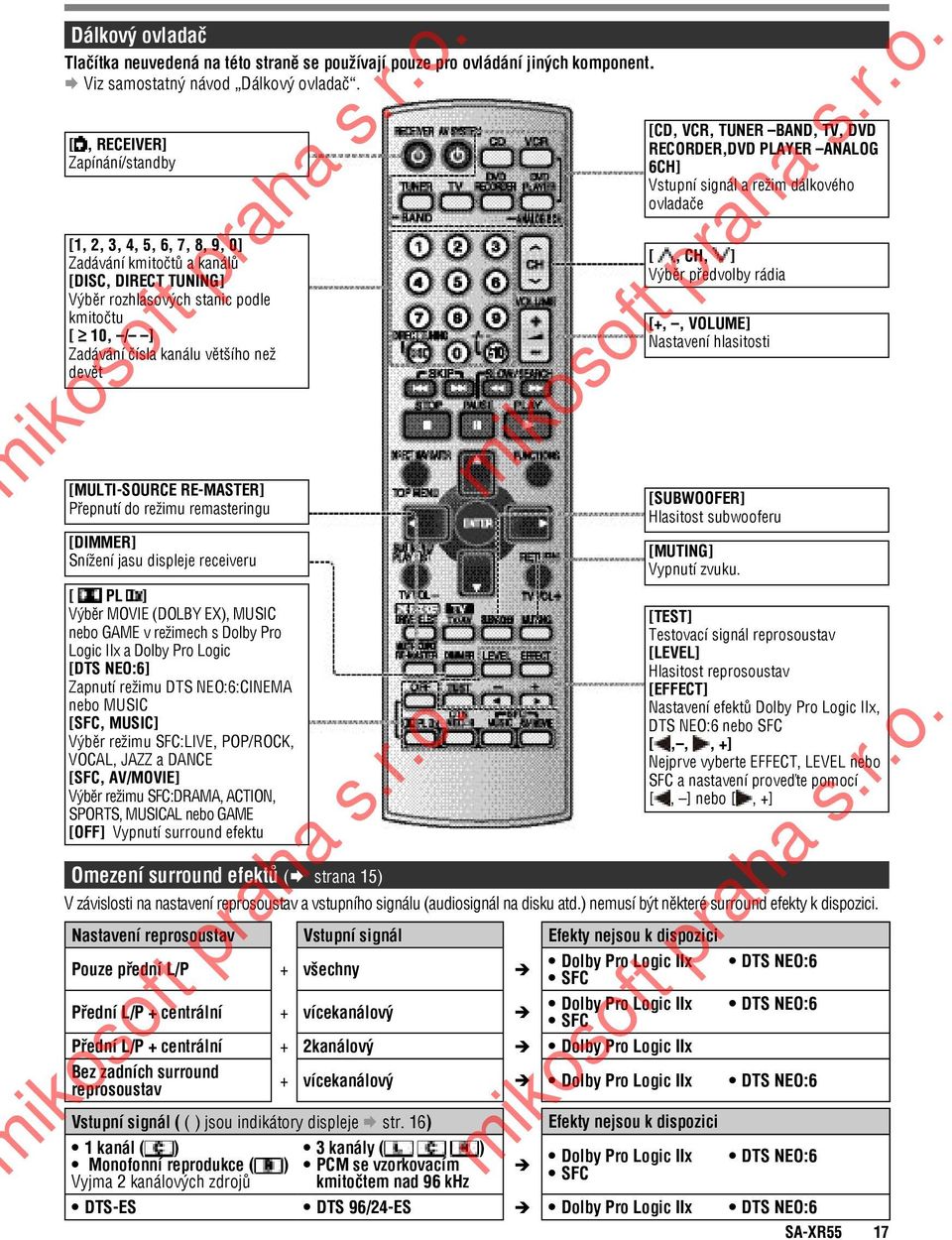

17 Dálkový ovladač Tlačítka neuvedená na této straně se používají pouze pro ovládání jiných komponent. Viz samostatný návod Dálkový ovladač. [, RECEIVER] Zapínání/standby [1,,,, 5, 6, 7, 8, 9, 0] Zadávání kmitočtů a kanálů [DISC, DIRECT TUNING] Výběr rozhlasových stanic podle kmitočtu [ 10, / ] Zadávání čísla kanálu většího než devět [MULTI-SOURCE RE-MASTER] Přepnutí do režimu remasteringu [DIMMER] Snížení jasu displeje receiveru [ PL ] Výběr MOVIE (DOLBY EX), MUSIC nebo GAME v režimech s Dolby Pro Logic IIx a Dolby Pro Logic [DTS NEO:6] Zapnutí režimu DTS NEO:6:CINEMA nebo MUSIC [SFC, MUSIC] Výběr režimu SFC:LIVE, POP/ROCK, VOCAL, JAZZ a DANCE [SFC, AV/MOVIE] Výběr režimu SFC:DRAMA, ACTION, SPORTS, MUSICAL nebo GAME [OFF] Vypnutí surround efektu Omezení surround efektů ( strana 15) V závislosti na nastavení reprosoustav a vstupního signálu (audiosignál na disku atd.) nemusí být některé surround efekty k dispozici. Nastavení reprosoustav Vstupní signál Efekty nejsou k dispozici Pouze přední L/P + všechny Přední L/P + centrální + vícekanálový Dolby Pro Logic IIx DTS NEO:6 SFC Dolby Pro Logic IIx DTS NEO:6 SFC Přední L/P + centrální + kanálový Dolby Pro Logic IIx Bez zadních surround reprosoustav Vstupní signál ( ( ) jsou indikátory displeje str. 16) 1 kanál ( ) kanály ( ) Monofonní reprodukce ( ) Vyjma kanálových zdrojů PCM se vzorkovacím kmitočtem nad 96 khz + vícekanálový Dolby Pro Logic IIx DTS NEO:6 Efekty nejsou k dispozici [CD, VCR, TUNER BAND, TV, DVD RECORDER,DVD PLAYER ANALOG 6CH] Vstupní signál a režim dálkového ovladače [, CH, ] Výběr předvolby rádia [+,, VOLUME] Nastavení hlasitosti [SUBWOOFER] Hlasitost subwooferu [MUTING] Vypnutí zvuku. [TEST] Testovací signál reprosoustav [LEVEL] Hlasitost reprosoustav [EFFECT] Nastavení efektů Dolby Pro Logic IIx, DTS NEO:6 nebo SFC [,,, +] Nejprve vyberte EFFECT, LEVEL nebo SFC a nastavení proveďte pomocí [, ] nebo [, +] Dolby Pro Logic IIx DTS NEO:6 SFC DTS-ES DTS 96/-ES Dolby Pro Logic IIx DTS NEO:6 SA-XR55 17

18 18 Kvalita reprodukce/zvukové pole/další funkce Ovládání základních funkcí pomocí MULTI CONTROL SA-XR55 Otáčením nastavujte. Potvrďte stisknutím. Návrat k předchozímu nastavení/zrušení Stiskněte. Výběr jiného nastavení Opakovaným stisknutím se vraťte do kroku a vyberte jiné nastavení. Ukončení nastavování Opakovaným stisknutím vyberte EXIT a stiskněte [ENTER]. str. 5 Položky menu a výchozí nastavení. Nastavení úrovně každého ze surround efektů Podrobnější informace o surround efektech str. 15. Použití Dolby Pro Logic IIx Pro MUSIC můžete nastavit DIMEN (rozměry), C-WDTH (šířka centrálního kanálu) a PANORA- MA (pouze pro kanálový vstupní signál). DIMEN (rozměry) Zde můžete nastavit rozdíl hlasitosti mezi předními a surround reprosoustavami. K dispozici jsou úrovně až + - Vyšší hodnotě odpovídá posunutí zvukového těžiště dopředu a naopak. Vyberte. Nastavte. DIMEN 0 Výchozí nastavení: 0 C-WDTH (šířka centrálního kanálu) Vhodným nastavením můžete dosáhnout přirozenějšího podání hudby. Zvukové pole můžete protáhnout do stran nebo naopak zúžit do středu. K dispozici jsou hodnoty 0 (zvuk ve středu) až 7 (roztažení pole do stran). Vyberte. Nastavte. C-WDTH Výchozí nastavení: PANORAMA Zvuk je více rozptýlen a posluchač má pocit, že jej obklopen hudbou. Vyberte. Vyberte. PANORAMA : Výchozí nastavení Použití DTS NEO:6 Pro efekt MUSIC lze nastavit zvukový obraz centrálního kanálu. C-IMG (Center Image Control) Vhodným nastavením můžete dosáhnout přirozenějšího podání hudby. Zvukové pole můžete protáhnout do stran nebo naopak zúžit do středu. K dispozici jsou hodnoty 0 (zvuk ve středu) až 5 (roztažení pole do stran). Vyberte. Nastavte. C-IMG Nastavení hlasitosti reprosoustav Vyberte. Nastavte. Výchozí nastavení: Použití funkce Sound Field Control (SFC) Zvukové pole můžete optimalizovat nastavením hlasitosti reprosoustav a úrovně efektu. Nastavení je možno provést pro každý z režimů SFC. Výchozí nastavení: 0 db Výchozí nastavení: 10 Reprosoustavy nastavené jako _ (nepřipojené) v Nastavení kombinace reprosoustav se přeskočí. ( str. 1) Nastavení efektu SFC Vyberte. Nastavte. Výchozí nastavení: 5

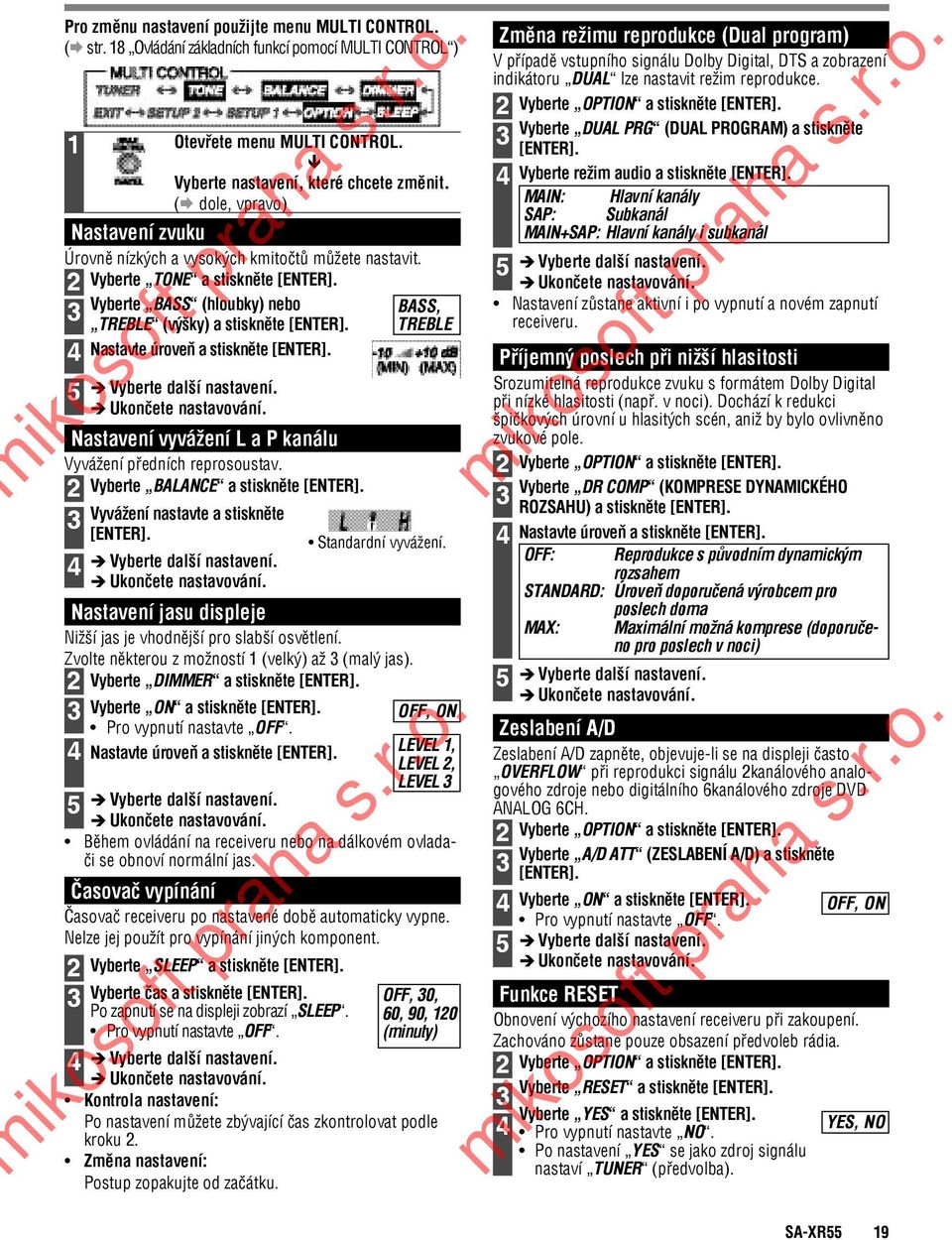

19 Pro změnu nastavení použijte menu MULTI CONTROL. ( str. 18 Ovládání základních funkcí pomocí MULTI CONTROL ) 1 Otevřete menu MULTI CONTROL. Vyberte nastavení, které chcete změnit. ( dole, vpravo) Nastavení zvuku Úrovně nízkých a vysokých kmitočtů můžete nastavit. Vyberte TONE a stiskněte [ENTER]. Vyberte BASS (hloubky) nebo BASS, TREBLE (výšky) a stiskněte [ENTER]. TREBLE Nastavte úroveň a stiskněte [ENTER]. 5 Vyberte další nastavení. Ukončete nastavování. Nastavení vyvážení L a P kanálu Vyvážení předních reprosoustav. Vyberte BALANCE a stiskněte [ENTER]. Vyvážení nastavte a stiskněte [ENTER]. Vyberte další nastavení. Ukončete nastavování. Standardní vyvážení. Nastavení jasu displeje Nižší jas je vhodnější pro slabší osvětlení. Zvolte některou z možností 1 (velký) až (malý jas). Vyberte DIMMER a stiskněte [ENTER]. Vyberte ON a stiskněte [ENTER]. OFF, ON Pro vypnutí nastavte OFF. Nastavte úroveň a stiskněte [ENTER]. LEVEL 1, LEVEL, LEVEL 5 Vyberte další nastavení. Ukončete nastavování. Během ovládání na receiveru nebo na dálkovém ovladači se obnoví normální jas. Časovač vypínání Časovač receiveru po nastavené době automaticky vypne. Nelze jej použít pro vypínání jiných komponent. Vyberte SLEEP a stiskněte [ENTER]. Vyberte čas a stiskněte [ENTER]. OFF, 0, Po zapnutí se na displeji zobrazí SLEEP. 60, 90, 10 Pro vypnutí nastavte OFF. (minuty) Vyberte další nastavení. Ukončete nastavování. Kontrola nastavení: Po nastavení můžete zbývající čas zkontrolovat podle kroku. Změna nastavení: Postup zopakujte od začátku. Změna režimu reprodukce (Dual program) V případě vstupního signálu Dolby Digital, DTS a zobrazení indikátoru DUAL lze nastavit režim reprodukce. Vyberte OPTION a stiskněte [ENTER]. Vyberte DUAL PRG (DUAL PROGRAM) a stiskněte [ENTER]. Vyberte režim audio a stiskněte [ENTER]. MAIN: Hlavní kanály SAP: Subkanál MAIN+SAP: Hlavní kanály i subkanál 5 Vyberte další nastavení. Ukončete nastavování. Nastavení zůstane aktivní i po vypnutí a novém zapnutí receiveru. Příjemný poslech při nižší hlasitosti Srozumitelná reprodukce zvuku s formátem Dolby Digital při nízké hlasitosti (např. v noci). Dochází k redukci špičkových úrovní u hlasitých scén, aniž by bylo ovlivněno zvukové pole. Vyberte OPTION a stiskněte [ENTER]. Vyberte DR COMP (KOMPRESE DYNAMICKÉHO ROZSAHU) a stiskněte [ENTER]. Nastavte úroveň a stiskněte [ENTER]. OFF: Reprodukce s původním dynamickým rozsahem STANDARD: Úroveň doporučená výrobcem pro poslech doma MAX: Maximální možná komprese (doporučeno pro poslech v noci) 5 Vyberte další nastavení. Ukončete nastavování. Zeslabení A/D Zeslabení A/D zapněte, objevuje-li se na displeji často OVERFLOW při reprodukci signálu kanálového analogového zdroje nebo digitálního 6kanálového zdroje DVD ANALOG 6CH. Vyberte OPTION a stiskněte [ENTER]. Vyberte A/D ATT (ZESLABENÍ A/D) a stiskněte [ENTER]. Vyberte ON a stiskněte [ENTER]. OFF, ON Pro vypnutí nastavte OFF. 5 Vyberte další nastavení. Ukončete nastavování. Funkce RESET Obnovení výchozího nastavení receiveru při zakoupení. Zachováno zůstane pouze obsazení předvoleb rádia. Vyberte OPTION a stiskněte [ENTER]. Vyberte RESET a stiskněte [ENTER]. Vyberte YES a stiskněte [ENTER]. Pro vypnutí nastavte NO. Po nastavení YES se jako zdroj signálu nastaví TUNER (předvolba). YES, NO SA-XR55 19

20 Kvalita reprodukce/zvukové pole/další funkce Nastavení hlasitosti subwooferu Během poslechu můžete hlasitost subwooferu upravit. Nadměrná úroveň hlasitosti subwooferu může způsobit zkreslení reprodukce. V takovém případě nastavte nižší úroveň. Vypnutí zvuku Vypnutí zvuku Multi-source re-master Funkce zesiluje vyšší harmonické kmitočty zvuku ztracené při pořizování záznamu. Výsledkem je plný a dokonale přirozený zvuk. Dimmer (snížení jasu) Nižší jas je vhodnější pro slabší osvětlení. Záznam zvuku Vyberte. Vyberte. Přesné nastavení můžete poté provést po stisknutí [TEST]. ( str. 1) Úroveň subwooferu nelze změnit, je-li nastaveno DVD ANALOG 6CH. Pro vypnutí zvuku subwooferu vyberte SW ---. Výchozí nastavení: SW 10 MUTING IS ON probíhá na displeji. Nastavení se při vypnutí receiveru zruší. Zrušení: Znovu stiskněte. EFFECT 1: Pro rychlé žánry (pop a rock) EFFECT : Hudba s nepravidelným rytmem (jazz) EFFECT : Pomalejší hudba (klasická) EFFECT : Komprimovaný audiosignál OFF: Funkce je vypnutá (výchozí nastavení) Dolby Pro Logic IIx, DTS NEO:6 a SFC se po zapnutí multi-source remaster vypnou.po nastavování v Nastavení kombinace reprosoustav, Nastavení zadních surround reprosoustav nebo Nastavení reprosoustav ( str. 1, 1) se aktivní funkce multisource re-master vypne. Funkci nelze použít v těchto případech. Je-li vstupní signál DTS 96/, PCM se vzorkovacím kmitočtem 19, 176., 96 nebo 88, khz. Zrušení: Znovu stiskněte. Nastavení jasu displeje str. 19. Nahrávat můžete na tape deck připojený k výstupu TAPE REC (OUT) nebo na DVD rekordér připojený k výstupu DVD RECORDER OUT. Pokyny pro nahrávání najdete v návodu k příslušné komponentě. Vyberte zdroj signálu. Zapněte nahrávání/záznam. Postupujte podle pokynů v příslušném návodu. Zapněte zdroj vstupního signálu. Postupujte podle pokynů v příslušném návodu. Poznámka Ze zdroje připojeného přes digitální vstup nahrávat nelze. Při nahrávání z TV/STB, DVR, CD nebo DVD musí být zdroj signálu připojen k analogovému vstupu a musí být nastaven vstup ANALOG. ( str., 5, 9, 10 a 1). Na tape deck můžete nahrávat z libovolného zdroje s výjimkou TAPE. Na DVD rekordér můžete nahrávat z libovolného zdroje s výjimkou DVR. Po nastavení režimu DVD ANALOG 6CH se bude nahrávat pouze zvuk předních kanálů L a P. 0 SA-XR55 1

21 Nastavení receiveru - pokročilé Ovládání základních funkcí pomocí MULTI CONTROL Otáčením nastavujte. Potvrďte stisknutím. Návrat k předchozímu nastavení/zrušení Stiskněte. Výběr jiného nastavení Opakovaným stisknutím se vraťte do kroku a vyberte jiné nastavení. Ukončení nastavování Opakovaným stisknutím vyberte EXIT a stiskněte [ENTER]. Nastavení zůstává zachováno i po vypnutí receiveru. str. 5 Položky menu a výchozí nastavení. Pro změnu nastavení použijte menu MULTI CONTROL. 1 Otevřete menu MULTI CONTROL. Vyberte SETUP ( ADVANCE SETUP proběhne jednou) a stiskněte [ENTER]. Vyberte nastavení, které chcete změnit. ( dole, vpravo) Nastavení reprosoustav Nastavte velikost reprosoustav, aby mohly optimálně reprodukovat hluboké tóny. Vyberte SPEAKERS a stiskněte [ENTER]. Reprosoustavu vyberte a stiskněte [ENTER]. SUB-WFR, FRONT, CENTER, SURROUND, SUR BACK Proveďte nastavení a stiskněte [ENTER]. SUB-WFR: NO, YES FRONT: SMALL, LARGE CENTER/SURROUND: NONE, SMALL, LARGE SUR BACK: NONE, 1 SPKR, SPKRS 5 NONE (žádná): Vyberte pro nepřipojené reprosoustavy (center, surround nebo zadní surround). SMALL (malá): Nastavte pro reprosoustavy neschopné kvalitně reprodukovat basy. Je-li k receiveru připojen subwoofer, můžete tuto volbu použít pro ostatní reprosoustavy. LARGE (velká): Nastavení pro reprosoustavy pracující v celém akustickém pásmu, zejména v pásmu nízkých kmitočtů do 80 Hz. 1 SPKR: (1 reprosoustava) Jedna zadní surround reprosoustava. SPKRS ( reprosoustavy): Dvě zadní surround reprosoustavy. Pro subwoofer (SUB-WFR) vyberte YES, jestliže je připojen nebo NO jestliže není. Kroky a zopakujte pro každý z kanálů. Vyberte další nastavení. Ukončete nastavování. Nastavení vzdálenosti Zde můžete nastavit zpoždění některých kanálů tak, aby zvuk k posluchačům dorazil ze všech kanálů současně (neplatí pro subwoofer). Vyberte DISTANCE (vzdálenost) a stiskněte [ENTER]. Reprosoustavu vyberte FRONT, CENTER, a stiskněte [ENTER]. SURROUND, SUR BACK Nastavte vzdálenost a stiskněte [ENTER]. Krok nastavení je 0,1 m. 5 Vyberte další nastavení. Ukončete nastavování. Nastavení filtru Nastavení proveďte, je-li pro přední reprosoustavy nastaveno SMALL (malá). Nebude-li podání basů předních reprosoustav příliš kvalitní, nastavte mezní kmitočet reprodukce hlubokých tónů. Vyberte FILTER a stiskněte [ENTER]. 80, 100, 150, 00 (Hz) Nastavte požadovaný kmitočet a stiskněte [ENTER]. Nastavení se projeví u všech reprosoustav, pro něž je nastaveno SMALL (malá) v Nastavení reprosoustav. Vyberte další nastavení. Ukončete nastavování. Nastavení Bi-amp Zobrazí se, je-li nastaveno BI-WIRE v Nastavení Bi-wiring. Nastavuje se, jsou-li přední reprosoustavy připojeny přes bi-wiring. Vyvážení hlasitosti mezi horním pásmem HF a dolním pásmem LF můžete pro bi-wiring reprosoustavy nastavit. Nastavením vzájemného zpoždění mezi HF a LF pásmem můžete navíc kompenzovat rozdíl ve vzdálenosti při vyzařování nízkých a vysokých kmitočtů. Vyberte BI-AMP a stiskněte [ENTER]. Nastavení vyvážení 5 Vyberte BALANCE (vyvážení) a stiskněte [ENTER]. Vyvážení nastavte a stiskněte [ENTER]. Standardní vyvážení Kompenzace rozdílu pásma HF a LF Vyberte HF PHASE (fáze HF) a stiskněte [ENTER]. Nastavte rozdíl a stiskněte [ENTER]. Rozdíl (Průřez reprosoustavou ze strany) Krok nastavení je 10 mm. Vyberte další nastavení. Ukončete nastavování. Následující se nastaví automaticky. Vyberete-li pro přední reprosoustavy FRONT SMALL (malá), SUB-WFR se automaticky nastaví na YES. Vyberete-li pro SUB-WFR nastavení NO, přední reprosoustavy FRONT se nastaví na LARGE (velká). SA-XR55 1

22 Rádio Ovládání základních funkcí pomocí MULTI CONTROL Pro změnu nastavení otáčejte. Potvrďte stisknutím. Návrat k předchozímu nastavení/zrušení Stiskněte. str. 5 Položky menu a výchozí nastavení. Pro informaci Dosažení kvalitního příjmu DVD přehrávač může příjem rádia rušit. V takovém případě DVD přehrávač vypněte nebo jej umístěte dále od drátové AM antény. SA-XR55 Manuální ladění Na dálkovém ovladači (přímé ladění) Vyberte TUNER. 1 Vyberte FM nebo AM. Přidržte na dobu sekund. Stiskněte [DISC, DIRECT TUNING]. Zadejte kmitočet stanice. např. 107,90 MHz, Stiskněte [1] [0] [7] [9] [0] Nestisknete-li tlačítko během blikání kurzoru, zobrazí se původní kmitočet. Při nesprávném zadání se zobrazí, ERROR. Na receiveru Vyberte TUNER. 1 Vyberte FM nebo AM. Zadejte kmitočet stanice. Automatické vyhledávání Přidržte [TUNE nebo ] dokud se kmitočet nezačne měnit. Ladění se zastaví po nalezení stanice (vyhledávání se v případě silného rušení může také zastavit). Krok změny kmitočtu v pásmu AM Nepodaří-li se stanice v pásmu AM správně naladit, změňte krok kmitočtu. 1. Stiskněte [MULTI CONTROL, CANCEL].. Vyberte TUNER a stiskněte [ENTER].. Vyberte AM ALLOC (KROK V AM) a stiskněte [ENTER].. Vyberte 9 khz nebo 10 khz a stiskněte [ENTER]. 5. Stiskněte [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER].

23 Ladění předvoleb Uložení stanic do předvoleb Automatické obsazení předvoleb Vyberte pásmo FM 87,50 MHz nebo AM 5 khz 1 (krok 9 khz), AM 50 khz (krok 10 khz). Stanice se automaticky ukládají do těchto předvoleb: FM: 1 až 0 AM: 1 až 0 Nejprve uložte FM stanice. Uložíte-li jako první stanice AM, po uložení FM stanic se tyto AM stanice zruší. Otevřete menu MULTI CONTROL. Vyberte TUNER a stiskněte [ENTER]. Vyberte AUTO MEM (AUT. OBSAZENÍ PŘEDVOLEB) a stiskněte [ENTER]. Vyberte START a stiskněte [ENTER]. START, 5 Pro zrušení vyberte CANCEL. CANCEL Během automatického ukládání stanic bliká ( ) a kmitočet na displeji se mění. Indikátor paměti a číslo předvolby se při uložení každé stanice na jednu sekundu zobrazí. Po skončení se zobrazí poslední uložená stanice. Naladění nemusí být přesné pro stanice s velmi silným nebo naopak slabým signálem. V takovém případě stanici nalaďte manuálně. 6 Poslech stanice uložené v předvolbě Na dálkovém ovladači Vyberte předvolbu Předvolbu vyberte číselnými tlačítky. Čísla větší než 9, např. 1: [ 10, / ] [] [1] Potlačení šumu Použijte v případě, je-li signál výrazně rušen. Příprava: Manuální obsazení předvoleb 1 Požadovanou stanici nalaďte. ( str. ) Otevřete menu MULTI CONTROL. ( str. Ovládání základních funkcí pomocí MULTI CONTROL ) Vyberte TUNER a stiskněte [ENTER]. 5 Vyberte MEMORY a stiskněte [ENTER]. Vyberte číslo předvolby a stiskněte [ENTER]. Zobrazí se STORED (uloženo). Pro další manuální uložení stiskněte [TUNE nebo ] a postup zopakujte od kroku 1. Stiskněte [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER]. I po odpojení od sítě zůstávají stanice v předvolbách uloženy (maximálně však asi 1 dní). FM stanice je možno uložit také v režimu MONO. ( níže). Na receiveru Stiskněte. Vyberte předvolbu. Po uplynutí 5 sekund číslo předvolby na displeji nahradí vysílací kmitočet stanice. Pro rychlejší přepínání mezi předvolbami stiskněte a přidržte. Otevřete menu MULTI CONTROL. ( str. Ovládání základních funkcí pomocí MULTI CONTROL ) Během stereo příjmu v pásmu FM Kvalitu zvuku stanice můžete zlepšit přepnutím do monofonního režimu poslechu. 1. Vyberte TUNER a stiskněte [ENTER].. Vyberte FM MODE a stiskněte [ENTER].. Vyberte MONO a stiskněte [ENTER]. AUTO, Pro zrušení vyberte AUTO. MONO. Stiskněte [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER]. 1 Během příjmu v pásmu AM Nastavení použijte pro stanice AM se silně rušeným signálem. 1. Vyberte OPTION a stiskněte [ENTER].. Vyberte B PROOF (potlačení rušení) a stiskněte [ENTER].. Vyberte MODE A nebo MODE B a stiskněte [ENTER].. Stiskněte [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER]. SA-XR55

24 Vysílání RDS (EU a UK) Zobrazení typu programu PTY NEWS Zprávy AFFAIRS Aktuální události INFO Informace SPORT Sport EDUCATE Naučné a vzdělávací pořady DRAMA Dramatické pořady CULTURE Kultura SCIENCE Věda VARIED Různé POP M Popmusic ROCK M Rock M. O. R. M Hudba na cesty LIGHT M Lehčí klasická hudba CLASSICS Vážná klasická hudba OTHER M Ostatní hudeb. žánry WEATHER Informace o počasí FINANCE Finance CHILDREN Děti SOCIAL A Společenské události RELIGION Pořady s náboženskou tématikou PHONE IN Diskusní pořad TRAVEL Cestování LEISURE Volný čas JAZZ Jazz COUNTRY Country hudba NATIONAL Folklórní hudba OLDIES Oldies FOLK M Folk DOCUMENT Dokumentární pořady TEST Soutěžní pořady ALARM Informace o tísňových situacích Ovládání základních funkcí pomocí MULTI CONTROL str. 5 Položky menu a výchozí nastavení. Informace na displeji Receiver dokáže zobrazit textová data vysílaná systémem RDS (radio data system), který je v některých oblastech dostupný. Příjem RDS signalizuje rozsvícení. Slabý signál může příjem informací RDS znemožnit. Otevřete menu MULTI CONTROL. 1 Pro změnu nastavení otáčejte. Potvrďte stisknutím. Návrat k předchozímu nastavení/zrušení Stiskněte. 5 Vyberte TUNER a stiskněte [ENTER]. Vyberte DISPLAY a stiskněte [ENTER]. Vyberte režim zobrazení a stiskněte [ENTER]. FREQ: Kmitočet stanice RDS PS: Název stanice RDS PTY: Typ programu Ukončete nastavování. Stiskněte [MULTI CONTROL, CANCEL], vyberte EXIT a stiskněte [ENTER]. Pro informaci Receiver není vybaven funkcí EBS automatického přelaďování na vysílání tísňových informací. SA-XR55
