1 Návod k obsluze AV Receiver Model SA-XR59 Vážený zákazníku, Děkujeme vám za zakoupení tohoto přístroje. Než začnete nový přístroj používat, seznamte se, prosím, s celým návodem k obsluze. Návod si uschovejte pro pozdější nahlédnutí. RQTV0247-B

2 Před použitím Bezpečnostní opatření Umístění přístroje Systém položte na rovný povrch mimo dosah přímého slunečního záření, vysokých teplot, vysoké vlhkosti a nadměrných vibrací. Uvedené faktory mohou přispět k poškození skříně, některých součástek a nepříznivě ovlivnit jeho životnost. Na přístroj nepokládejte žádné těžké předměty. Napájecí napětí Nepoužívejte vysokonapěťové zdroje napájení. Mohlo by dojít k přetížení přístroje a k požáru. Nepoužívejte zdroje stejnosměrného napětí. Zdroj pečlivě zkontrolujte, pokud budete přehrávač používat na lodi nebo na jiném místě, kde se používá stejnosměrné napětí. Upozornění týkající se napájecího kabelu Prověřte, zda je napájecí kabel správně zapojený a zda není poškozený. Špatný kontakt a poškození kabelu může mít za následek zasažení elektrickým proudem nebo vznik požáru. Netahejte za síťový kabel, zbytečně jej neohýbejte ani na něj nepokládejte žádné těžké předměty. Při vytahování ze zásuvky pevně držte koncovku, ne kabel. Při tahu za síťový kabel hrozí úraz elektrickým proudem. Nemanipulujte kabelem, máte-li mokré ruce. Mohlo by dojít k úrazu elektrickým proudem. Cizí předměty Dbejte, aby se do přístroje nedostaly kovové předměty. Mohlo by dojít k zásahu elektrickým proudem nebo poruše. Dovnitř se nesmí dostat žádná kapalina. Mohlo by dojít k zásahu elektrickým proudem nebo poruše. Dostane-li se do přístroje voda nebo jiná kapalina, odpojte jej neprodleně ze zásuvky a požádejte o pomoc prodejce. Na povrch přehrávače nebo dovnitř nestříkejte přípravky na hubení hmyzu. Může dojít ke vznícení hořlavých plynů, které tyto přípravky obsahují. Servis Nepokoušejte se o opravy tohoto přístroje svépomocí. V případě výpadku zvuku, zhasnutí kontrolek, vzniku kouře nebo jiného problému, který není popsán v tomto návodu k použití, přístroj odpojte od sítě a obraťte se na prodejce nebo autorizovaný servis. V případě opravy, demontáže nebo přestavby přístroje neoprávněnou osobou hrozí úraz elektrickým proudem nebo porucha přístroje. Pokud přístroj nebudete delší dobu používat, můžete jeho životnost prodloužit odpojením od elektrické sítě. POZOR! TENTO VÝROBEK NESTAVTE DO KNIHOVEN, VESTAVĚNÝCH SKŘÍNÍ NEBO JINÝCH UZAVŘENÝCH PROSTORŮ. ZAJISTĚTE DOSTATEČNOU VENTILACI PŘÍSTROJE. ABY NEDOŠLO K ÚRAZU ELEKTRICKÝM PROUDEM NEBO KE VZNIKU POŽÁRU ZPŮSOBENÉMU PŘEHŘÁTÍM, ZAJISTĚTE, ABY VĚTRACÍ OTVORY VÝROBKU NEBYLY BLOKOVÁNY ZÁVĚSY A PODOBNÝMI MATERIÁLY. VĚTRACÍ OTVORY ZAŘÍZENÍ NESMÍ BÝT BLOKOVÁNY NOVINAMI, UBRUSY, ZÁVĚSY A JINÝMI PODOBNÝMI PŘEDMĚTY. NA VÝROBEK NESTAVTE ZDROJE OTEVŘENÉHO OHNĚ, NAPŘ. ZAPÁLENÉ SVÍČKY. POUŽITÉ BATERIE LIKVIDUJTE ZPŮSOBEM, KTERÝ NEPOŠKOZUJE ŽIVOTNÍ PROSTŘEDÍ. UPOZORNĚNÍ: ABYSTE PŘEDEŠLI NEBEZPEČÍ VZNIKU POŽÁRU, ÚRAZU ELEKTRICKÝM PROUDEM NEBO POŠKOZENÍ VÝROBKU: CHRAŇTE JEJ PŘED DEŠTĚM, VLHKOSTÍ, NAMOČENÍM NEBO POSTŘÍKÁNÍM A NEPOKLÁDEJTE NA NĚJ ŽÁDNÉ PŘEDMĚTY NAPLNĚNÉ KAPALINOU JAKO NAPŘÍKLAD VÁZY. POUŽÍVEJTE VÝHRADNĚ DOPORUČENÉ PŘÍSLUŠENSTVÍ. NEODSTRAŇUJTE KRYT (NEBO ZADNÍ PANEL); UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÉ SOUČÁSTI, KTERÉ BYSTE MOHLI SAMI OPRAVIT. VEŠKERÉ OPRAVY PŘENECHEJTE KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM. PŘÍSTROJ JE URČEN PRO MÍRNÉ KLIMA. Přehrávač může být rušen radiovými signály vysílanými mobilními telefony. Pokud se toto rušení vyskytne, přemístěte telefon do větší vzdálenosti. Síťová zásuvka musí být poblíž přístroje a musí být snadno přístupná. Vidlice síťového kabelu musí být snadno přístupná. Pokud chcete přístroj zcela odpojit od elektrické sítě, vytáhněte koncovku síťového kabelu ze zásuvky. POZOR! Na receiver nic nepokládejte, nezakrývejte ventilační štěrbiny. Na receiver nepokládejte další komponenty jako DVD rekordér nebo CD/DVD přehrávač, protože teplo vyzařované přístrojem může poškodit váš software. HDMI, logo HDMI a High-Defi nition Multimedia Interface jsou obchodní značky nebo registrované obchodní značky společnosti HDMI Licensing LLC. HDAVI Control je ochranná značka společnosti Matsushita Electric Industrial Co., Ltd. Vyrobeno v licenci společnosti Dolby Laboratories. Názvy Dolby, Pro Logic a symbol dvojitého písmene D jsou obchodními značkami společnosti Dolby Laboratories. DTS a DTS-ES Neo:6 jsou registrované obchodní značky společnosti DTS, Inc. 96/24 je obchodní značka společnosti DTS, Inc. 2

3 Obsah Před použitím Bezpečnostní opatření... 2 Dálkový ovladač... 3 Ovládací prvky... 4 Dálkový ovladač/hlavní jednotka a displej... 4 Zapojení Zapojení domácího kina... 5 Připojení televizoru a jednotky DVD... 5 Zvuk a video vysoké kvality v jednoduchém zapojení s rozhraním HDMI... 5 Zapojení pro video ve vysokém rozlišení (komponenty bez HDMI)... 6 Zapojení pro video v normálním rozlišení (komponenty bez HDMI)... 7 Připojení 21pinovým kabelem Scart... 7 Připojení 6kanálů jednotlivými kabely (pro vysoce kvalitní zvuk DVD-Audio)... 8 Připojení analogového zvuku... 8 Reprodukce zvuku z televizoru pomocí reproduktorů připojených k této jednotce... 9 Připojení kombinace DVD rekodéru/vcr... 9 Připojení dalších zařízení Připojení set top boxu (kabelový nebo satelitní příjem) Připojení videorekordéru (VCR) Připojení přehrávače CD Připojení videokamery nebo jiných přenosných zařízení.. 10 Připojení anténních napáječů a síťového napájecího kabelu Použití sluchátek Zapojení reprosoustav Připojení reprosoustav Zapojení a rozmístění reprosoustav v počtu, který máte k dispozici Připojení reprosoustav typu bi-wire Připojení druhého páru předních reprosoustav Před přehráváním Automatická konfigurace reproduktorů Postup automatické konfi gurace reproduktorů Odstranění problémů při automatické konfi guraci reproduktorů Automatická detekce reproduktorů Výstupy reproduktorů a hlasitost Základní funkce Využití funkcí domácího kina Přehrávání Jednotka je schopna přehrávat tyto digitální signály Indikátory signálů Možnosti přehrávání Použití výstupů B ADVANCED DUAL AMP BI-AMP DVD-Audio Používání připojení VIERA HDAVI Control Domácí kino ovládané jedním tlačítkem Postupy Prostorový zvuk Dolby Pro LogicIIx Nastavení Dolby Pro LogicIIx v režimu HUDBA NEO: Nastavení režimu NEO:6 MUSIC SFC (Sound Field Control - ovládání zvukového pole) Nastavení SFC (Sound Field Control) Nastavení receiveru Základní funkce Nastavení reprosoustav a jejich velikostí Vzdálenost Dolní pásmová propust Automatické nastavení Nastavení LR BI-WIRE Nastavení funkce bi-amp Vypnutí funkce ADVANCED DUAL AMP Nastavení digitálního vstupu Vstupní signál Nastavení HDMI Čistý zvuk při nízké hlasitosti Utlumení analogového vstupního signálu Zpoždění zvuku Obnovení továrního nastavení Zvukové efekty/další funkce Základní funkce Radiopřijímač Ruční ladění Ladění předvoleb Uložení stanic do předvoleb Volba kanálů RDS Změna režimu displeje Použití dálkového ovladače pro ostatní zařízení Televizor Rekordér/přehrávač DVD VCR (videorekordér) CD přehrávač Změna kódu dálkového ovladače Zadání kódu pro ovládání některých zařízení Odkazy Technické údaje (DIN ) Nápověda Odstraňování problémů Dodávané příslušenství Údržba Dálkový ovladač Baterie Otevřít stisknutím západky. (R6/LR6, AA) Používání Snímač 7 metrů (skutečná vzdálenost záleží na úhlu) Pozor Dbejte, aby mezi dálkovým ovladačem a hlavní jednotkou nebyly žádné překážky. Zdroje silného světla (přímé sluneční světlo nebo světlo zářivek) mohou ovlivnit jeho funkci. Dbejte, aby se na vysílači a snímači neusazoval prach. Při zavírání vložte nejdříve tuto stranu. Baterie vložte do dálkového ovladače tak, aby odpovídala polarita (+ a ). Nepoužívejte nabíjecí baterie. Vysílač Pokud umístíte jednotku do skříně Silné nebo barevné sklo může omezit provozní vzdálenost. 3

4 S VIDEO IN VIDEO IN L AUDIO IN R Ovládací prvky Dálkový ovladač A Tlačítko Power (Napájení) B Výběr tuneru/přepínání FM nebo AM ( strana 32) C Přímý výběr stanic TUNER ( strana 32) Výběr kanálů TUNER ( strana 33) TV ( strana 34) DVD rekordér ( strana 35) VCR ( strana 36) Výběr stop a kapitol DVD rekordér/dvd přehrávač ( strana 35) Výběr stop CD přehrávač ( strana 36) D Snížení jasu displeje ( strana 31) E Nastavení úrovně subwooferu ( strana 31) F Výběr zvukových režimů ( strany 22, 23 a 24) G Nastavení reproduktorů ( strana 17) Změna kvality zvuku a zvukového pole ( strany 22, 23 a 25) H Zapnutí nebo vypnutí dalších zařízení/ přepínání zdroje/ přepínání režimu dálkového ovladače ( strany 34 až 37) I Zapnutí režimu 6kanálového DVD-Audio ( strana 20) J Přepnutí kanálů TUNER ( strana 33) TV ( strana 34) DVD rekordér ( strana 35) VCR ( strana 36) K Nastavení hlasitosti ( strana 17) L Obsluha dalších zařízení ( strany 21 a 34 až 37) M Vypnutí zvuku ( strana 31) N Automatická konfi gurace reproduktorů ( strany 14 až 16) Testování výstupu reproduktorů ( strana 17) Hlavní jednotka a displej AUTO ADVANCED SPEAKER SETUP DUAL AMP BI-AMP A B AUTO DETECTOR SURROUND AUX TUNE SETUP MIC CH MIX TUNED MONO ST RDS PS PTY M SLEEP DIGITAL INPUT PCM cm DTS 96/24DTS-ES BI-WIRE khz DIGITAL EX EX A B MHz MENU SETUP RETURN HDMI INPUT SELECTOR ENTER VOLUME A Přepínač pohotovostní stav/ zapnuto [ ] Stisknutím přepnete jednotku ze stavu zapnuto do stavu pohotovosti a opačně. I v pohotovostním režimu jednotka spotřebovává malé množství energie. B Indikátor pohotovostního stavu [ ] Pokud je přehrávač připojený k elektrické síti, indikátor v pohotovostním režimu svítí a po zapnutí jednotky zhasne. C Během automatické konfi gurace reproduktorů bliká. Po dokončení nastavení svítí ( strany 14 až 16). D Svítí, jestliže používáte funkci Advanced Dual Amp ( strana 20). E Svítí, jestliže používáte biamp ( strana 20). O Svítí, pokud se vícekanálový vstup směšuje do dvou kanálů. P Indikátory radiopřijímače Q Indikátor časovače vypínání R Jednotky vzdálenosti reprosoustav a doby zpoždění Bi-amp F Ladění radiopřijímače a výběr předvolených stanic ( strany 32 až 33) G Nastavení konektoru mikrofonu ( strana 14) H Zapnutí prostorového efektu (Indikátor svítí, jestliže funkci používáte) ( strana 18) I Výběr předních reprosoustav ( strany 11, 17, 18 a 20) J Připojení dalších zařízení ( strana 10) K Svítí, jestliže používáte rozhraní HDMI ( strana 5) L Konektor pro sluchátka ( strana 11) M Nastavení hlasitosti ( strany 11 a 18) N Přepínání vstupu ( strana 18) Používá se také v nabídkách a při nastavování S Svítí po nastavení režimu PCM FIX. T Signalizuje vybraný režim předních reprosoustav. U Obecné informace V Indikátory jednotek frekvence W Formát digitálního signálu ( strana 19) 4

5 Zapojení Zapojení domácího kina Než přikročíte k propojování, vypněte všechna zařízení. Periferní zařízení a kabely se prodávají samostatně, není-li uvedeno jinak. Něž zařízení připojíte, prostudujte si jeho návod k obsluze. Připojení televizoru a jednotky DVD Zvuk a video vysoké kvality v jednoduchém zapojení s rozhraním HDMI Spojovací kabel [HDMI] Předností rozhraní HDMI (High Defi nition Multimedia Interface) je, že při spojení dvou zařízení budete pro přenos digitálního video a audio signálu potřebovat jen jeden kabel. Po tomto kabelu se také přenášejí povely pro jednotlačítkové ovládání televizoru Panasonic (VIERA) nebo DVD rekordéru (DIGA) ( strana 21). Vícekanálový zvuk DVD-Audio se přenáší jako digitální signál. Některé jednotky DVD (např. s rozhraním HDMI Ver.1.0) nemají výstup vícekanálového zvuku v digitálním tvaru. V takovém případě použijte 6kanálové propojení jednotlivými kabely ( strany 8 a 20). Indikátor HDMI při tomto způsobu připojení svítí. Audio/video kabel Kabel HDMI (Nejlepšího výsledku dosáhnete s kabelem HDMI Panasonic.) Doporučené číslo dílu: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m) atd.] Používejte jen ty kabely HDMI, které jsou označeny logem HDMI (jako je na první straně tohoto návodu). Reprodukce zvuku z televizoru prostřednictvím reproduktorů připojených k této jednotce, strana 9. TV HDMI (AV IN) Zadní panel Rozhodnete-li se připojit DVD přehrávač pomocí HDMI, upravte nastavení HDMI settings ( strana 29). Ke vstupnímu konektoru HDMI jednotky připojte pouze zařízení DVD. Připojení jiných zařízení může vyřadit výstup zvuku nebo způsobit zkreslení obrazu. V takových případech hledejte radu v části Připojení dalších zařízení, strana 10, kde se hovoří o jiných způsobech připojení než HDMI. DVD přehrávač (BD přehrávač) DVD HDMI (AV OUT) DVD HDMI (AV OUT) DVD rekordér Audio a video signál je při použití rozhraní HDMI přenášen Audio a video signál z jednotky DVD televizorem prochází, i když je jen v pohotovostním režimu. Když je receiver zapnutý Video Audio Video TV Audio Receiver Audio Jednotka DVD Když je receiver v pohotovostním režimu (v režimu standby ON, strana 29) Video Video TV Audio Receiver Audio Reprosoustavy Reprosoustavy Jednotka DVD Informace pro vás Audio signály rozhraní HDMI mají vyšší prioritu, než připojení k digitálnímu konektoru ( strana 6 a 7). Rozhraní této jednotky může přenášet video signály až 1125i (1080i) (i když je jednotka v pohotovostním režimu). 1125i: systém prokládaného řádkování, který rozděluje 1125 řádků na dvě poloviny a odesílá je střídavě každou 1/60 vteřiny. 5

6 Připojení televizoru a jednotky DVD (pokračování) Zapojení pro video ve vysokém rozlišení (komponenty bez HDMI) Spojovací kabel Zkontrolujte zapojení u svého zařízení a připravte si potřebné kabely. Jednotka bude většinou poskytovat více způsobů připojení videa, vyberte si ten, který vám bude nejlépe vyhovovat. Videokabel Propojovací kabel S-VIDEO Optický kabel Audio kabel Připojení optického kabelu Všimněte si tvaru koncovky a zasuňte ji do konektoru ve správné orientaci. Neohýbat! Propojovací video kabel Koaxiální kabel Reprodukce zvuku z televizoru prostřednictvím reproduktorů připojených k této jednotce, strana 9. TV S-VIDEO COMPONENT IN VIDEO IN Nastavení digitálního vstupu V případě potřeby můžete změnit nastavení konektorů pro digitální vstupní signál ( strana 28). Zadní panel DIGITAL AUDIO OUT (COAXIAL) S-VIDEO OUT DVD přehrávač DIGITAL S-VIDEO COMPONENT AUDIO OUT OUT VIDEO OUT (OPTICAL) DVD rekordér Video konektory Video kabely zapojujte v sadách, abyste použili stejný typ pro vstup i výstup. Zapojení komponentního videa poskytuje nejlepší reprodukci barev, protože odděluje signály luminance (Y) a barev (červená: PR nebo CR a modrá: PB nebo CB). Připojení set top boxu (pro kabelový nebo satelitní příjem), strana 10. 6

7 Zapojení pro video v normálním rozlišení (komponenty bez HDMI) Spojovací kabel Videokabel Propojovací video kabel Optický kabel Audio kabel Připojení optického kabelu Kabel scart Scart, 21 pinů Koaxiální kabel Všimněte si tvaru koncovky a zasuňte ji do konektoru ve správné orientaci. Neohýbat! Na připojení zařízení s 21pinovým konektorem scart budete potřebovat adaptér. Reprodukce zvuku z televizoru prostřednictvím reprosoustav připojených k této jednotce, strana 9. TV Nastavení digitálního vstupu V případě potřeby můžete změnit nastavení konektorů pro digitální vstupní signál ( strana 28). VIDEO IN Zadní panel DIGITAL AUDIO OUT (COAXIAL) VIDEO OUT DVD přehrávač DIGITAL AUDIO OUT (OPTICAL) VIDEO OUT DVD rekordér Připojení set top boxu (pro kabelový nebo satelitní příjem), strana 10. Připojení 21pinovým kabelem Scart AV AV DVD rekordér TV AV Zadní panel DVD přehrávač 7

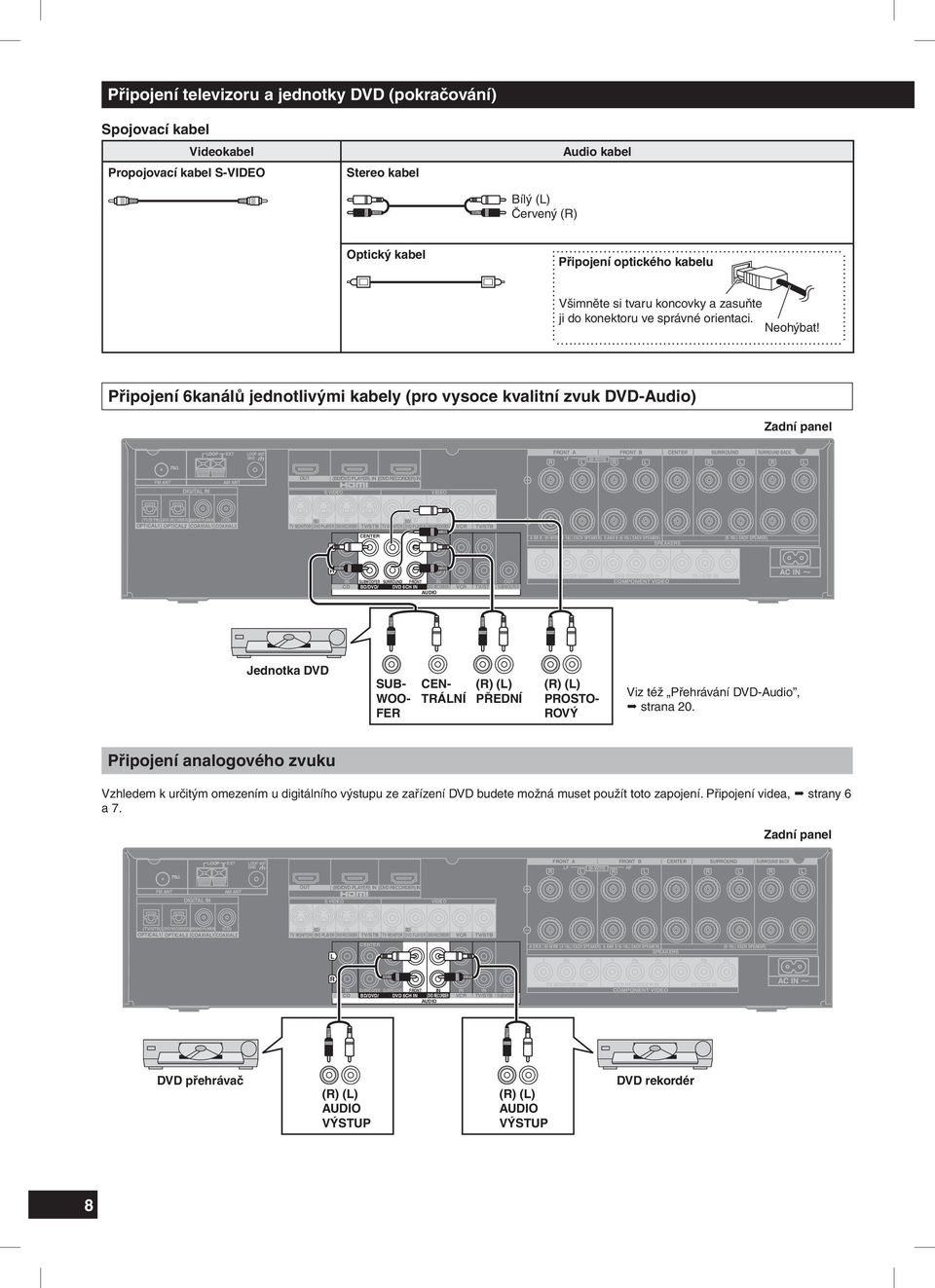

8 Připojení televizoru a jednotky DVD (pokračování) Spojovací kabel Videokabel Propojovací kabel S-VIDEO Stereo kabel Bílý (L) Červený (R) Audio kabel Optický kabel Připojení optického kabelu Všimněte si tvaru koncovky a zasuňte ji do konektoru ve správné orientaci. Neohýbat! Připojení 6kanálů jednotlivými kabely (pro vysoce kvalitní zvuk DVD-Audio) Zadní panel Jednotka DVD SUBWOOFER SUB- CEN- CENTER WOO- TRÁLNÍ FER (R) (L) FRONT PŘEDNÍ (R) (L) SURROUND PROSTO- ROVÝ Viz též Přehrávání DVD-Audio, strana 20. Připojení analogového zvuku Vzhledem k určitým omezením u digitálního výstupu ze zařízení DVD budete možná muset použít toto zapojení. Připojení videa, strany 6 a 7. Zadní panel DVD přehrávač (R) (L) AUDIO OUT VÝSTUP (R) (L) AUDIO OUT VÝSTUP DVD rekordér 8

9 Reprodukce zvuku z televizoru pomocí reproduktorů připojených k této jednotce Vaše zařízení možná poskytuje jak digitální, tak analogový výstup audio signálu. V tom případě si zvolte ten, který vám bude lépe vyhovovat. Abyste využili předností vícekanálového zvuku, který má digitální televize k dispozici, použijte digitální připojení. Podrobnosti najdete v návodu k obsluze televizoru. TV DIGITAL AUDIO DIGITAL VÝSTUP AUDIO OUT (OPTICKÝ) (OPTICAL) AUDIO AUDIO VÝSTUP OUT (R) (L) Zadní panel Nastavení digitálního vstupu V případě potřeby můžete změnit nastavení konektorů pro digitální vstupní signál ( strana 28). Připojení kombinace DVD rekodéru/vcr Nastavení digitálního vstupu V případě potřeby můžete změnit nastavení konektorů pro digitální vstupní signál ( strana 28). Zadní panel Kombinace DVD rekordér/vcr DIGITAL VIDEO VIDEO AUDIO AUDIO OUT VÝSTUP OUT (OPTICAL) VÝSTUP DVD (OPTICKÝ) OUT terminals Konektory DVD VÝSTUP (R) (L) VIDEO VIDEO AUDIO AUDIO OUT VÝSTUP OUT VÝSTUP DVD/VCR Společné konektory COMMON DVD/ OUT terminals VCR VÝSTUP Pokyny pro přehrávání, strana 18. 9

10 Připojení dalších zařízení Než přikročíte k propojování, vypněte všechna zařízení. Periferní zařízení a kabely se prodávají samostatně, není-li uvedeno jinak. Než zařízení připojíte, prostudujte si jeho návod k obsluze. Připojení set top boxu (kabelový nebo satelitní příjem) Vaše zařízení možná poskytuje jak digitální, tak analogový výstup audio signálu. V tom případě si zvolte ten, který vám bude lépe vyhovovat. Použijte sadu video kabelů, abyste měli stejný typ pro vstup ze zařízení a výstup do vašeho televizoru. Připojení televizoru, strany 6 a 7. Připojení videorekordéru (VCR) Nastavení digitálního vstupu V případě potřeby můžete změnit nastavení konektorů pro digitální vstupní signál ( strana 28). Zadní panel Zadní panel Kabelový nebo satelitní tuner apod. S-VIDEO OUT VÝSTUP VIDEO OUT VÝSTUP COMPONENT VIDEO OUT VÝSTUP (L) (L) AUDIO (R) OUT VÝSTUP DIGITAL AUDIO OUT VÝSTUP (OPTICAL) (OPT.) Videorekordér Uvědomte si, že je třeba použít odpovídající propojení televizoru a DVD rekordéru, Zapojení pro normální video, strana 7, abyste mohli sledovat nebo nahrávat obraz na videorekordér. Připojení přehrávače CD Vaše zařízení možná poskytuje jak digitální, tak analogový výstup audio signálu. V tom případě si zvolte ten, který vám bude lépe vyhovovat. VIDEO VIDEO VÝSTUP OUT (L) (L) AUDIO (R) VÝSTUP OUT CD přehrávač 10 Připojení videokamery nebo jiných přenosných zařízení Použijte konektory pro příležitostná připojení. Použijte sadu video kabelů, abyste měli stejný typ pro vstup ze zařízení a výstup do vašeho televizoru. Připojení televizoru, strany 6 a 7. Nastavení digitál. vstupu V případě potřeby můžete změnit nastavení konektorů pro digitální vstupní signál ( strana 28). Zadní panel DIGITAL DIGITAL AUDIO VÝSTUP AUDIO OUT (KOAXIÁLNÍ) (COAXIAL) (L) (L) AUDIO (R) OUT VÝSTUP S-VIDEO OUT VÝSTUP VIDEO OUT VÝSTUP (L) AUDIO (R) OUT VÝSTUP Videokamera apod.

11 Připojení anténních napáječů a síťového napájecího kabelu Lepicí páska AM drátová anténa (součást balení) Kabel antény veďte dále od DVD rekordérů, DVD přehrávačů a ostatních kabelů. Pokojová FM anténa (součást balení) Konec připevněte v místě nejlepšího příjmu. Černý Červený Bílý Venkovní FM anténa (není součástí balení) Odpojte pokojovou FM anténu. Venkovní anténu by měl nainstalovat technik s odpovídající kvalifi kací. Pro připojení antény se nejčastěji používá symetrická dvoulinka 300 Ω a koaxiální kabel 75 Ω. Kvůli lepší odolnosti vůči rušení doporučujeme koaxiální kabel 75 Ω. Venkovní FM anténa Dvoulinka 300 Ω Koaxiální kabel 75 Ω Připojení koaxiálního kabelu 75 Ω 1 Odstraňte část 3 Vodič upevněte plastovým izolace. kolíčkem mm 7 mm Pojistky vysuňte opatrně do stran a sejměte kryt. 4 Vodič Plastový kolíček Koaxiální kabel připojte. Vodič upevněte tak, aby se nedotýkal jiných kovových dílů. Napájecí kabel (součást balení) Do síťové zásuvky Zasunutí konektoru I při správném zasunutí může přední část konektoru vystupovat jako na obrázku. To není překážkou při používání přístroje. Napájecí zásuvka přístroje Konektor nebo Anténní adaptér (součást balení) Stiskněte kleštěmi. Připojení dvoulinky 300 Ω Povolte šroubky, připojte vodiče a šroubky znovu utáhněte. 5 Nasaďte kryt. Přibližně 6 mm Kabel napájení připojte k síti až po dokončení ostatních propojení. Přiložený síťový kabel je určen výhradně pro receiver, s nímž byl dodán. Nepoužívejte ho k jinému přístroji. Nepoužívejte síťové kabely od jiných spotřebičů. Po odpojení od sítě delším než dva týdny se zruší všechna provedená nastavení. V takovém případě je nutno provést nastavení znovu. Použití sluchátek 1. Chcete-li vypnout reproduktory, stiskněte [ A] a [ B]. 2. Nastavte menší hlasitost a připojte sluchátka. Jack: 6,3 mm stereo (průměr) 3. Upravte hlasitost. (Konektor pro sluchátka) Dlouhodobý poslech při vysoké hlasitosti může způsobit poškození sluchu. Vypnutím reproduktorů se automaticky zapíná stereo reprodukce, a pokud použijete vícekanálový zdroj, bude signál přeměněn na 2kanálový (tzv. down-mix, 2CH MIX). (Některé zdroje DVD-Audio down-mixing nepovolují.) Všimněte si, že když používáte DVD 6CH vstup ( strana 20), přepne se na DVD (2 kanály) a na výstupu bude jen na konektorech předních reproduktorů. 11

12 Zapojení reprosoustav Než přikročíte k propojování, vypněte všechna zařízení. Periferní zařízení a kabely se prodávají samostatně, není-li uvedeno jinak. Než zařízení připojíte, prostudujte si jeho návod k obsluze. Připojení reprosoustav Zapojení a rozmístění reprosoustav v počtu, který máte k dispozici Nejlepším řešením je mít všechny reprosoustavy (kromě subwooferu) ve stejné vzdálenosti od místa poslechu. Automatická konfi gurace reproduktorů vykompenzuje případné rozdíly ( strany 14 až 16). Přední reprosoustavy (levá, pravá ) Umístěte je po stranách televizoru a potom upravte jejich polohu a úhel vzhledem k místu, kde budete sedět, až budete spokojeni se vztahem mezi obrazem a zvukem. Centrální reprosoustava ( ) Umístěte přímo nad nebo pod televizor tak, aby směřovala k místu poslechu. Prostorové reprosoustavy (levá, pravá ) Umístěte do jedné linie s místem poslechu nebo mírně za něj a do výšky asi 1 m nad hlavami posluchačů. Zadní prostorová reprosoustava (levá, pravá / když připojíte jen jednu reprosoustavu ) Umístěte za linii poslechu asi 1 m nad hlavy posluchačů. Subwoofer ( ) Umístěte kamkoli poblíž televizoru (ale ne příliš blízko, protože způsobuje silné vibrace). Počet reprosoustav 7 Umístění Toto schéma je vhodné pro přehrávání ze zdroje 6.1kanál (DTS-ES a Dolby Digital Surround EX). Pro zvýšení kvality 2kanálových nebo 5.1kanálových zdrojů použijte Dolby Pro LogicIIx, DTS NEO:6 nebo SFC. 6 Toto je nejlepší schéma pro přehrávání ze 6.1kanálových zdrojů (DTS-ES a Dolby Digital Surround EX). Pro zvýšení kvality 2kanálových nebo 5.1kanálových zdrojů použijte Dolby Pro LogicIIx, DTS NEO:6 nebo SFC. Toto schéma použijte, pokud nemáte centrální reprosoustavu. Centrální kanál je rozdělen mezi přední reprosoustavy. 5 Toto je nejlepší schéma pro přehrávání z 5.1kanálových zdrojů (materiály Dolby Digital a DTS). Pro zvýšení kvality 2kanálových zdrojů použijte Dolby Pro LogicIIx, DTS NEO:6 nebo SFC. Toto schéma použijte, pokud nemáte centrální reprosoustavu. Centrální kanál je rozdělen mezi přední reprosoustavy. 4 3 Zvuk centrálního kanálu (ze 2kanálových, 5.1kanálových nebo 6.1kanálových zdrojů, případně generovaný systémy Dolby Pro LogicIIx, DTS NEO:6 nebo SFC) je rozdělen mezi přední reprosoustavy. Zvuk pro zadní prostorové reprosoustavy se rozdělí mezi prostorové reprosoustavy. Zvuk prostorového nebo zadního prostorového kanálu (z vícekanálových zdrojů, případně generovaný systémy Dolby Pro LogicIIx, DTS NEO:6 nebo SFC) je rozdělen mezi přední reprosoustavy. 2 Toto je nejvhodnější schéma pro stereo zdroje. Všechny ostatní kanály jsou down-mixovány a přehrávány předními reprosoustavami. 12

13 Impedance reprosoustav Přední A: 4 až 16 Ω Centrální: 6 až 16 Ω Prostorové: 6 až 16 Ω Zadní prostorové: 6 až 16 Ω Máte-li jednu zadní prostorovou reprosoustavu, připojte ji do konektoru SURROUND BACK (L) A Kabel reprosoustavy B Přední reprosoustava (R) C Přední reprosoustava (L) D Centrální reprosoustava E Prostorová reprosoustava (R) F Prostorová reprosoustava (L) G Zadní prostorová reprosoustava (R) H Zadní prostorová reprosoustava (L) I Monofonní kabel J Aktivní subwoofer 1 Změníte-li rozmístění reprosoustav: Proveďte automatickou konfi guraci ( strany 14 až 16) nebo automatickou detekci reproduktorů ( strana 17); popř. ruční nastavení ( strana 27) Zadní panel Připojení reprosoustav typu bi-wire BI-WIRE reprosoustavy mají samostatné vstupy pro signál vysokých a nízkých kmitočtů. Abyste dosáhli vysoce věrné reprodukce, využijte tento způsob připojení, protože omezuje interferenci vysokofrekvenčních a nízkofrekvenčních signálů. Při přehrávání z analogového nebo 2kanálového PCM zdroje přiřadí jednotka samostatné zesilovače vysokofrekvenčním a nízkofrekvenčním signálům, čímž vám zajistí mnohem čistší stereo reprodukci ( strana 20). HF je zkratka pro vysoké frekvence a LF pro nízké frekvence. Impedance reproduktorů typu BI-WIRE: 4 až 16 Ω Zadní panel Přední reprosoustava (R) Pohled zezadu Přední reprosoustava (L) Pohled zezadu Informace pro vás Dejte pozor, abyste připojili kabel HF ke svorkám FRONT B a kabel LF ke svorkám FRONT A, abyste mohli korigovat případná zpoždění ( strana 28). Abyste využili předností tohoto typu připojení a dosáhli co nejlepší kvality zvuku, nezapomeňte upravit nastavení funkce LR BIWIRE na YES ( strana 27). Kabel reprosoustavy Připojení druhého páru předních reprosoustav Druhá sada svorek umožňuje připojit další pár reproduktorů umístěných např. v některé jiné místnosti. Chcete-li používat reproduktory připojené ke svorkám FRONT B, stiskněte [ B] ( strana 20). Kabel reprosoustavy Zadní panel Přední reprosoustava (R) Přední reprosoustava (L) Impedance reproduktorů Přední A a B: 6 až 16 Ω Přední B: 4 až 16 Ω Jsou-li zapnuty pouze reprosoustavy B ( B), výstup bude jen 2kanálový. Signály z vícekanálových zdrojů budou sloučeny (down-mixed) do výstupu předních reprosoustav. 13

14 Před přehráváním Než přikročíte k propojování, vypněte všechna zařízení. Periferní zařízení a kabely se prodávají samostatně, není-li uvedeno jinak. Než zařízení připojíte, prostudujte si jeho návod k obsluze. Automatická konfigurace reproduktorů Automatická konfi gurace reproduktorů s pomocí přiloženého kalibračního mikrofonu, který slouží jako detektor zvukového signálu, umožňuje vytvořit kvalitní poslechové prostředí. Jednotka nejprve provede automatickou detekci připojených reprosoustav a potom zkontroluje a upraví následující parametry. Automatická detekce reproduktorů (Tu lze také provést pomocí funkce Automatická detekce reproduktorů, strana 17. Pro dosažení optimálního poslechového prostředí však doporučujeme spustit kompletní automatickou konfi guraci. VZDÁLENOST POLARITA VELIKOST FREKVENCE ÚROVEŇ Ověří, které reprosoustavy máte připojeny. Tovární nastavení je 7 reprosoustav a subwoofer. Při použití některých typů reprosoustav a kabelů může dojít k přerušení funkce automatické konfi gurace. Potom byste museli provést nastavení ručně, strana 27. Kontroluje vzdálenost každé reprosoustavy od místa poslechu a upraví časování jednotlivých kanálů. Ruční nastavení vzdálenosti, viz Vzdálenost, strana 27. Kontroluje polaritu každého reproduktoru. Můžete se rozhodnout, jestli tuto funkci chcete provést nebo ne, viz Automatická konfi gurace, strana 27. Kontroluje frekvenční odezvu reprosoustav. Ruční nastavení velikosti viz Nastavení velikosti reprosoustav, strana 27. Zjistí-li jednotka rozdílnou velikost předních reprosoustav, nastaví hodnotu SMALL (malé). Nastavuje hranici pro nízké frekvence v každém kanálu podle velikosti reprosoustav. Ruční nastavení, viz Filtr typu dolní propust, strana 27. Nastavení bere za základ reprosoustavu s nejnižším rozsahem reprodukce basů. Také kontroluje Úroveň pro nastavení hlasitosti pro každou reprosoustavu. Provádí další korekce nastavení hlasitosti jednotlivých reprosoustav (Ruční nastavení, viz Výstup reproduktorů a úroveň, strana 17) a také frekvenční odezvy. Během nastavování se z reproduktorů ozývají velmi hlasité tóny, a proto doporučujeme, aby v místnosti nebyly děti. Před nastavováním Automatickou konfiguraci spusťte, když bude v okolí ticho. V hlučném prostředí nedosáhnete uspokojivých výsledků. Umístěte subwoofer do požadované polohy a jeho hlasitost upravte na úroveň pro běžný poslech. Spustíte-li automatickou konfi guraci reproduktorů bez subwooferu, budou přední reprosoustavy nastaveny jako velké, což může způsobit nekvalitní reprodukci hlubokých tónů. Postup automatické konfigurace reproduktorů 1 3 Systém zapněte. Stiskněte Indikátor pohotovostního režimu po zapnutí jednotky zhasne. Do konektoru [SETUP MIC] na předním panelu připojte kalibrační mikrofon. 2 Zapněte A. Stiskněte A A AUTO ADVANCED SPEAKER SETU P DUAL AMP BI-AMP Kalibrační mikrofon je citlivý na teplotu. Nenechte na něj dopadat přímé sluneční světlo a nepokládejte jej na jednotku. SPEAKER S A B AUTO DETECT OR S VIDEO IN VIDEO IN L AUDIO IN SURR OUND R AUX TUNE SETUP MI C 4 Umístění kalibračního mikrofonu. Položte jej na rovný povrch v místě poslechu. Nejlepšího výsledku dosáhnete, použijete-li stativ. 14

15 5 Spusťte automatickou konfiguraci reprosoustav. a) Stiskněte a podržte na déle než 2 vteřiny. Indikátor [AUTO SPEAKER SETUP] začne blikat. AUTOMATICKÁ KONFIGURACE REPRODUKTORŮ DIRECT NAVIGATOR TOP MENU ONE TOUCH PLAY ENTER SUB MENU FUNCTIONS RETUR N AUTO SPEAKER SETUP AUTO SPEAKER SETUP AUTO ADVANCED SPEAKER SETU P DUAL AMP BI-AMP OFF SUBWOOFER TV DIMMER LEVEL EFFECT VOL NEO :6 TV/AV Na displeji se objeví text AUTO SETUP. A B AUTO DETEC TOR SURR OUND TUNE SFC MUSIC MOVIE AUTO TEST MUTING b) Jednotka zkontroluje, jestli je správně připojen kalibrační mikrofon. S VIDEO IN VIDEO IN L AUDIO IN R AUX SETUP MI C c) Proces automatické konfigurace zahájí detekci reprosoustav, STEP 1(KROK 1), STEP 2 (KROK 2) a STEP 3 (KROK 3) kalibrace podle následujícího schématu. STEP1 L STEP1 C STEP1 R STEP1 RS STEP1 SBR STEP1 SBL STEP1 LS STEP1 SUBW PROCESSING STEP2 L STEP2 C STEP2 R STEP2 RS STEP2 SBR STEP2 SBL STEP2 LS STEP2 SUBW PROCESSING (Automatická detekce reproduktorů) Označení reprosoustav L: Přední C: Centrální R: Přední levá pravá S: Prostorová RS: Pravá LS: Levá (Surround) prostorová prostorová SB: Zadní SBR: Pravá zadní SBL: Levá zadní prostorová prostorová prostorová W/SUBW: Subwoofer Informace pro vás Během konfi gurace se z každé reprosoustavy ozývají hlasité zkušební tóny. Kontrolované parametry se zobrazují na displeji po dobu nejméně 3 vteřin. STEP3 L STEP3 C STEP3 R STEP3 RS STEP3 SBR STEP3 SBL STEP3 LS STEP3 SUBW PROCESSING Proces konfigurace se může zastavit, pokud se na displeji objeví chybové hlášení. Viz stránka 16, Odstraňování problémů. 6 Konec automatické konfigurace reproduktorů Na displeji se zobrazí text COMPLETE (HOTOVO) a výsledky kalibrace se uloží do paměti. Indikátor [AUTO SPEAKER SETUP] svítí nepřerušovaně. Konfi guraci ukončíte stisknutím. Odpojte kalibrační mikrofon. Ukončení konfigurace v jejím průběhu Stiskněte kterékoli tlačítko na hlavní jednotce nebo na dálkovém ovladači. Na displeji se zobrazí CANCELED (ZRUŠENO). Automatickou konfi guraci spusťte vždy po výměně reprosoustavy, změně rozmístění reprosoustav nebo po přestavení nábytku v místnosti. Po výměně nebo jiném rozmístění reprosoustav, případně při jiném uspořádání nábytku pravděpodobně dospějete k jiným hodnotám velikosti reprosoustav, jiné frekvenci dolní propusti a jiným hodnotám ostatních parametrů, a to i když použijte tytéž reprosoustavy. Můžete také zjistit, že nastavení neodpovídá charakteristikám vašich reprosoustav. Bude-li se vám zdát reprodukce neuspokojivá, zkontrolujte následující parametry a upravte je ručně. Viz části Nastavení reprosoustav a velikostí, Vzdálenost a Filtr typu dolní propust ( strana 27). 15

16 Automatická konfigurace reproduktorů V průběhu automatické konfi gurace reproduktorů může dojít k chybě. V takovém případě bude podle situace na displeji blikat nebo rolovat chybové hlášení. Stisknutím kteréhokoli tlačítka na jednotce nebo dálkovém ovladači proces konfi gurace zastavte. Po odstranění problému spusťte automatickou konfi guraci znovu stisknutím tlačítka nejméně na 2 vteřiny. 16 Odstranění problémů při automatické konfiguraci reproduktorů Zpráva Opatření Strany INSERT MIC (Připojte mikrofon) Nebyl nalezen kalibrační mikrofon. Připojte jej do správného konektoru. 14 NO SIGNAL (Není signál) Zkontrolujte, jestli je kalibrační mikrofon správně připojen. 14 DISTANCE ERROR (Chyba Posuňte reprosoustavy blíže ke kalibračnímu mikrofonu. - vzdálenosti) NOISY (Šum) Konfi guraci provádějte v tichém prostředí, případně ji odložte na klidnější část dne. Vypněte zařízení, které je zdrojem hluku, např. klimatizaci. - - MEASURING ERROR (Chyba měření) Upravte postavení reprosoustav a spusťte konfi guraci znovu. - CHECK CONNECTION TO SBL SPEAKER (Zkontrolujte připojení reprosoustavy SBL) NEED TO CONNECT LS/RS (Připojte prostorové reprosoustavy) CHECK CONNECTIONS TO LS/RS (Zkontrolujte připojení prostorových reprosoustav) CHECK CONNECTIONS TO L/R (Zkontrolujte připojení předních reprosoustav) LOW SIGNAL (Malá úroveň signálu) Levá zadní prostorová reprosoustava nebyla detekována. Máte-li jeden zadní prostorový reproduktor, připojte jej do konektoru SURROUND BACK (L). Zkontrolujte připojení levé zadní prostorové reprosoustavy. Prostorové reprosoustavy nebyly detekovány. Nejprve musíte mít připojeny prostorové reprosoustavy (levou a pravou) a teprve pak můžete připojit a efektivně využít zadní prostorové reproduktory. Jedna nebo obě prostorové reprosoustavy nebyly detekovány. Zkontrolujte připojení. 13 Zkontrolujte připojení levé (L) a pravé (R) přední reprosoustavy. 13 Upravte umístění (výšku a směrování) mikrofonu. Zkontrolujte, že v blízkosti mikrofonu není nic, co by mohlo rušit testovací tóny. Ujistěte se, že je hlasitost subwooferu nastavena na běžně používanou úroveň. Automatická konfi gurace reproduktorů nemusí při určitém rozestavení a nastavení reprosoustav poskytnout uspokojivý výsledek. Automatickou konfiguraci můžete provést, i když je výstup reproduktorů A vypnutý. V případě subwooferu se při automatické konfi guraci nastavuje jen úroveň. Celé nastavení z automatické konfi gurace se vrátí k továrnímu nastavení, jestliže provedete samostatně automatickou detekci reprosoustav ( strana 17), nebo změníte nastavení velikosti (kromě předních reprosoustav) z NO nebo NONE na jinou hodnotu ( Nastavení reproduktorů a velikostí, strana 27). Automatická konfi gurace reproduktorů se vůbec nespustí, jestliže jste pomocí funkce MUTE vypnuli zvuk. Zrušte funkci MUTE ( strana 31). Připojení VIERA HDAVI Control ( strana 21) je během automatické konfi gurace reproduktorů vyřazeno

17 Automatická detekce reproduktorů Automatická detekce reproduktorů se vykoná jako jeden z kroků automatické konfi gurace. Chcete-li si jen ověřit stav reprosoustav bez jakéhokoli nastavování, postupujte následovně: 1 2 Systém zapněte. Stiskněte Indikátor pohotovostního režimu po zapnutí jednotky zhasne. Spusťte automatickou detekci reproduktorů. Zároveň stiskněte A B AUTO DETECTOR. (Ověří se stav připojení (Zobrazí se počet detekovaných (Zobrazí se připojené (Tím automatická detekce každé reprosoustavy) reprosoustav, kromě subwooferu) reprosoustavy) končí. Obnoví se původní obsah displeje) Tato nastavení zůstanou uložena i po vypnutí jednotky. Další poznámky najdete na straně 14 a vysvětlení chybových zpráv na straně 16. (Na displeji se může v průběhu detekce zobrazit WARNING (Varování).) Výstupy reproduktorů a hlasitost Upravte hlasitost reprosoustav, aby byla zdánlivě stejná jako u předních reproduktorů při posuzování v místě poslechu. Hlasitost se nastavuje v procesu automatické konfi gurace reproduktorů. Nezdá-li se vám hlasitost uspokojivá, postupujte takto: 1 Zapněte A. Stiskněte A Pokud máte přední reprosoustavy typu bi-wire, ( strana 13), zkontrolujte, že máte položku LR BI-WIRE nastavenou na YES ( strana 27). Stiskněte A B nebo BI-WIRE A B A (Reproduktory A) jsou zapnuty A nebo A a B jsou zapnuty Pokud jsou zapnuty jen B, jednotka nevyšle zkušební signál. A B 2 Stisknutím spustíte zkušební signál. Signál se objeví na výstupu pro každou reprosoustavu vždy asi na dvě vteřiny: LCRRSSBRSBLLSSUBW nebo LCRRSSB 1 LSSUBW 1 Když máte připojený jen jeden zadní prostorový reproduktor (zadní levý prostorový reproduktor). Označení reprosoustav L: Přední levá C: Centrální R: Přední pravá RS: Pravá prostorová LS: Levá prostorová SBR: Pravá zadní prostorová SBL: Levá zadní prostorová SB: Zadní prostorová (je-li SUBW: Subwoofer připojena pouze jedna) 3 Ověřte si, že nastavení reprosoustav odpovídá skutečnému zapojení ( strany 13 a 14 až 16). Na výstupu pro reprosoustavu nebude žádný signál, pokud by bylo v konfi guraci nastaveno NO nebo NONE ( strana 27). Hlasitost reprosoustav nastavte na úroveň obvyklého poslechu. Stiskněte VOLUME 4 Výběr upravovaného kanálu reprosoustavy proveďte stisknutím LEVEL. Rozsah hlasitosti: -- db (minimum), -79 db až 0 db (maximum) 5 Stisknutím upravte hlasitost na stejnou úroveň, na jakou jsou nastaveny přední reprosoustavy. Kroky 4 a 5 zopakujte pro každý z kanálů. Rozsah nastavení: -20 db až +10 db (Tovární nastavení: 0 db) U subwooferu (SUBW) MIN (minimum) 1 až 29 MAX (maximum) (Tovární nastavení: 20) Zkušební signál bude jen na výstupu nastavované reprosoustavy podle kroků 4 a 5. 6 Stisknutím zkušební signál ukončíte. 17

18 Základní funkce Využití funkcí domácího kina Přehrávání 1 Systém zapněte. Stiskněte Indikátor pohotovostního režimu po zapnutí jednotky zhasne. Než jednotku použijete poprvé nebo po změně rozestavení reprosoustav, nezapomeňte spustit automatickou konfi guraci ( strany 14 až 16) nebo automatickou detekci ( strana 17), případně ruční nastavení ( strana 27). Indikátor [SURROUND] svítí, je-li režim surround aktivní. SURROUND 2 Zapněte A. Stiskněte A A Chcete-li také používat výstup B, zapněte jej tlačítkem [ B]. (Pamatujte si, že když použijete jen výstup B, dosáhnete jen stereofonní reprodukce. Pokud máte přední reprosoustavy typu bi-wire, ( strana 13), zkontrolujte, že máte položku LR BI-WIRE nastavenou na YES ( strana 27). Stiskněte A nebo B BI-WIRE A B Otáčením signálu. INPUT SELECTOR vyberte zdroj vstupního Máte-li kombinaci DVD rekordér/vcr ( strana 9): Vyberte DVR, chcete-li sledovat disky DVD. Vyberte VCR, chcete-li sledovat obsah video pásek. Spusťte přehrávání ze zvoleného zdroje. Dáte-li přednost stereofonnímu poslechu, stiskněte [SURROUND], aby se vypnul příslušný indikátor. Chcete-li obnovit prostorový zvuk, zapněte jej novým stisknutím [SURROUND], indikátor se rozsvítí. Upravte hlasitost. VOLUME Zdroje vstupního signálu: TUNER FM, TUNER AM, CD, TV/STB, BD/DVD, DVR (DVD rekordér), VCR (video rekordér), AUX (přední konektory). Když vyberete DVR, přeběhne jednou na displeji text DVD RECORDER. Zdroj vstupního signálu můžete vybrat také pomocí tlačítek na dálkovém ovladači ( strany 34 až 36). Jednotka si zapamatuje, jestli jste u jednotlivých zdrojů signálu vypnuli nebo zapnuli efekt SURROUND, avšak funkce surround se obnoví automaticky, budete-li přehrávat z vícekanálového zdroje. Vícekanálové zdroje můžete sloučit (down-mix) do 2 kanálů, jestliže během přehrávání vypnete funkci (a indikátor) [SURROUND]. (Některé zdroje DVD-Audio down-mixing nepovolují.) Funkce down-mix do 2 kanálů se vypnutím jednotky nebo volbou jiného zdroje vstupního signálu zruší. Rozsah hlasitosti: -- db (minimum), -79 db až 0 db (maximum) Otočte 18 Po skončení poslechu Stáhněte hlasitost a přepněte jednotku do pohotovostního stavu stisknutím [ ].

19 Jednotka je schopna přehrávat tyto digitální signály Dolby Digital (včetně Dolby Digital Surround EX) DTS (včetně DTS-ES a DTS 96/24) PCM Tyto digitální systémy prostorové reprodukce vyvinula společnost Dolby Laboratories. Dolby Digital Surround EX s doplněnými zadními prostorovými kanály produkuje ještě realističtější zvuk. Uvedené digitální systémy prostorového zvuku byly vyvinuty v DTS (Digital Theater Systems, Inc.). Zvuk DTS-ES s dodatečným zadním prostorovým kanálem vás zcela pohltí. DTS 96/24 poskytuje vícekanálový, mimořádně věrnou reprodukci (96 khz/24 bitů). Můžete připojit vstupní signály typu PCM s frekvencemi vzorkování do 192 khz prostřednictvím konektoru DIGITAL IN COAXIAL 1. Ostatní konektory digitálních vstupů dovolují přivést signál do 96 khz. Když přivedete na vstup signály 88,2-kHz, 96-kHz, 176,4-kHz nebo 192-kHz, zobrazí se vzorkovací frekvence na displeji. DVD atd. DVD atd. CD, DVD-Audio atd. Tato jednotka nedokáže zpracovat signál Dolby Digital RF nebo audio signál MPEG audio. Indikátory signálů 2CH MIX BI-WIRE A B TUNED MONO ST RDS PS PTY M SLEEP cm khz MHz DIGITAL INPUT PCM DTS 96/24DTS-ES DIGITAL EX EX PLx NEO:6 SFC DIGITAL: Zdroje Dolby Digital DTS: Zdroje DTS DIGITAL EX: EX: Dekodér Dolby Digital Surround EX (v režimu Dolby Pro LogicIIx), je-li vstupní signál Dolby Digital 5.1kanálů nebo Dolby Digital Surround EX a používáte jeden zadní prostorový reproduktor. Dekodér Dolby Digital Surround EX (v režimu Dolby Pro LogicIIx), je-li vstupní signál DTS 5.1kanálů a používáte jeden zadní prostorový reproduktor. DTS 96/24: Zdroje DTS 96/24 DTS-ES: Zdroje DTS-ES Discrete 6.1, nebo používáte-li matici DTS-ES PLIIx: Dekodér Dolby Pro LogicIIx NEO:6: Matice DTS NEO:6 PLII: Dolby Pro LogicII se stereo zdroji signálu, pokud nepoužíváte zadní prostorový reproduktor. SFC: Řízení zvukového pole Informace pro vás Dolby Pro LogicIIx, NEO:6 a SFC dodávají prostorový efekt přidáním kanálů, a pokud jsou tyto dekodéry vypnuty, přehrává jednotka takový počet kanálů, jaký obsahuje originální zdroj signálu. Jedná-li se např. o 5.1kanálový zdroj, nepůjde do zadních prostorových reprosoustav žádný signál. Režim SURROUND se automaticky vypne, je-li vstupním signálem 192-kHz PCM. Kdykoliv přepnete na jiný zdroj vstupního signálu, zobrazí se na displeji následující obsah, který informuje o počtu kanálů. (U některých typů zdrojů se údaj o počtu kanálů nemusí zobrazit.) Subwoofer Prostorové a zadní prostorové kanály Přední a centrální kanály 19

20 Možnosti přehrávání Použití výstupů B ADVANCED DUAL AMP BI-AMP DVD-Audio Použití reprosoustav připojených ke svorkám FRONT B. Stiskněte B Funkce Advanced Dual Amp (Zdokonalený duální zesilovač) se aktivuje automaticky. V případě stereofonních zdrojů nebo zdrojů 5.1 kanálů se nevyužité zesilovače zadních prostorových reprosoustav použijí pro zesílení signálu předních reprosoustav kvůli dosažení čistšího zvuku. Funkce bi-amp se aktivuje, jestliže máte přední reprosoustavy typu bi-wire a přehráváte z analogového nebo stereo PCM zdroje. Zesilovače předních a prostorových reprosoustav zpracovávají odděleně nízkofrekvenční a vysokofrekvenční signály. Tuto vlastnost můžete využít společně s funkcí Advanced Dual Amp ( výše), abyste dosáhli ještě čistšího a přirozenějšího stereofonního zvuku. Digitální Analogový DVD 6CH 2kanálový analogový signál Na výstupu B bude stereo. Je-li zapnutý pouze výstup B a vstupní signál je vícekanálový, bude proveden down-mix a na displeji se zobrazí 2CH MIX. Chcete-li vypnout zvuk z výstupu A, stiskněte [ A], takže A zhasne. Všimněte si, že pokud použijete vstup DVD 6CH (viz níže), bude aktivní pouze výstup pro přední reprosoustavy. Nastavení reprosoustav ( strana 27) je použito následující, máte-li zapnutý pouze výstup B. Velikost reprosoustav: VELKÉ Subwoofer: NO (hluboké tóny reprodukují přední reprosoustavy.) Příprava Připojte přední reprosoustavy typu bi-wire ( strana 13). Nezapomeňte zvolit YES pro nastavení LR BI-WIRE ( strana 27). Vypněte režim SURROUND ( strana 18). Když je funkce zapnutá, svítí indikátor [ADVANCED DUAL AMP]. Tuto funkci můžete vypnout ( strana 28). Když je funkce zapnutá, svítí indikátor [BI-AMP]. Nastavení funkce bi-amp ( strana 28). Při použití vstupu DVD 6CH nemůžete funkci bi-amp použít ( níže). Připojte vaše DVD zařízení kabelem HDMI ( strana 5) nebo koaxiálním kabelem do konektoru DIGITAL IN COAXIAL 1 ( strany 6 a 7). Příprava Připojte pomocí vstupu DVD 6CH IN ( strana 8). Zapněte A nebo BI- WIRE. Jako vstup zvolte BD/DVD ( strana 18). Stiskněte a podržte, až se na displeji objeví DVD 6CH. Chcete-li funkci zrušit, stiskněte a podržte, až se na displeji zobrazí DVD. Tento režim vám dovoluje vychutnat si vysoce kvalitní stereofonní zvuk z DVD-Audio nahraný s frekvencí vzorkování 192 khz. Používáte-li DVD rekordér Chcete-li poslouchat DVD-Audio, nemůžete přepnout na vstup DVD 6CH, pokud je vstupním zdrojem DVR, takže připojte rekordér pomocí konektoru DVD 6CH IN a zvolte BD/ DVD jako zdroj vstupního signálu. Nastavení Level ( strany 14 a 17) na receiveru, kromě úrovně subwooferu, jsou neúčinná. 1 Zrušte funkci DVD 6CH, je-li třeba ( výše). 2 V režimu INPUT přepněte na analogový signál ( strana 28). 20
