Thermalia topný výkon typ pracovní max. B0W35 / W10W35 médium výstup C kw (5P) R407C 55 5,4 6,9 (7P) R407C 55 6,8 8,7 (8P) R407C 55 8,3 10,5

Transkript

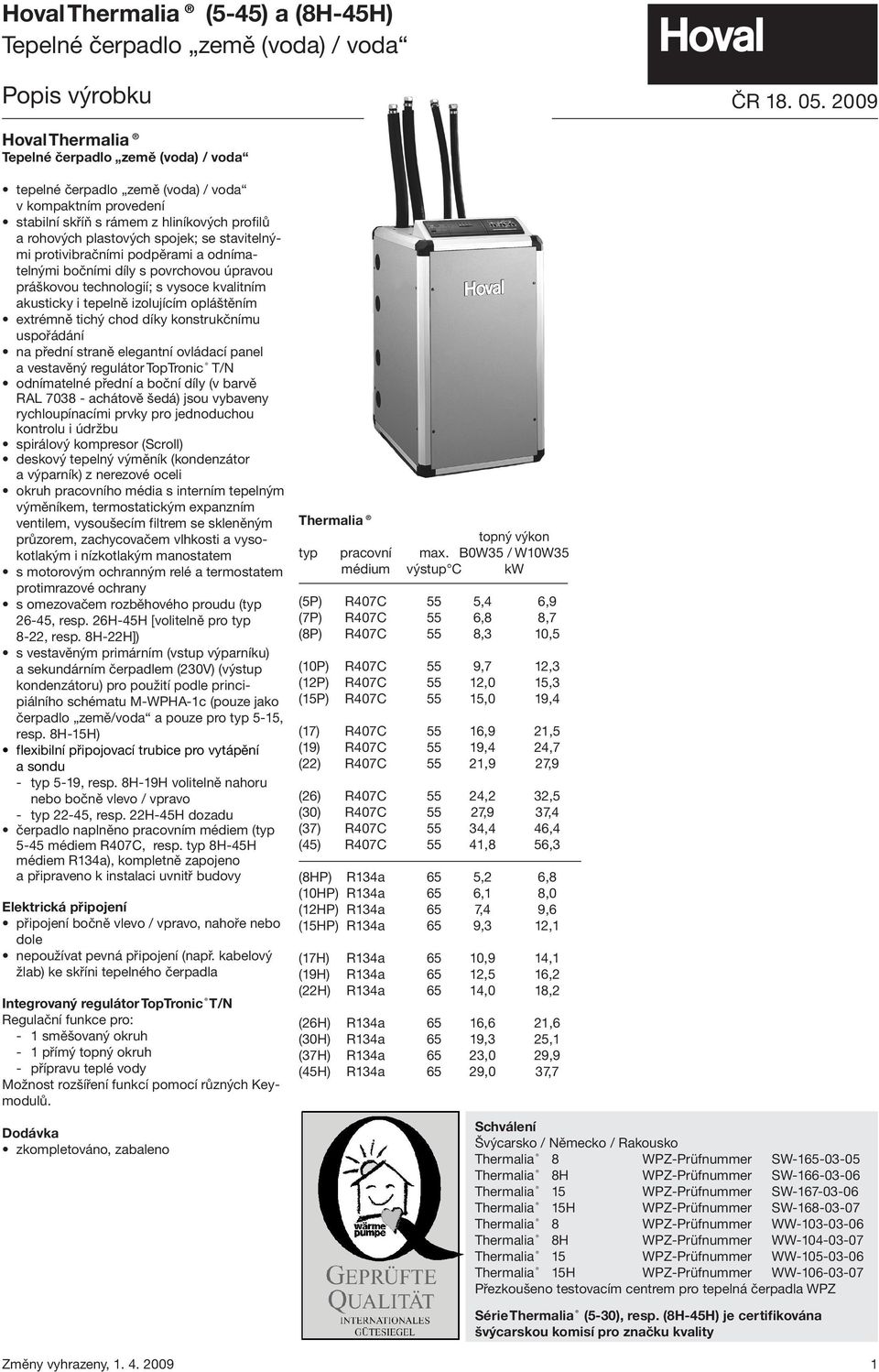

1 Hoval Thermalia (5-45) a (8H-45H) Tepelné čerpadlo země (voda) / voda Popis výrobku ČR Hoval Thermalia Tepelné čerpadlo země (voda) / voda tepelné čerpadlo země (voda) / voda v kompaktním provedení stabilní skříň s rámem z hliníkových profilů a rohových plastových spojek; se stavitelnými protivibračními podpěrami a odnímatelnými bočními díly s povrchovou úpravou práškovou technologií; s vysoce kvalitním akusticky i tepelně izolujícím opláštěním extrémně tichý chod díky konstrukčnímu uspořádání na přední straně elegantní ovládací panel a vestavěný regulátor TopTronic T/N odnímatelné přední a boční díly (v barvě RAL achátově šedá) jsou vybaveny rychloupínacími prvky pro jednoduchou kontrolu i údržbu spirálový kompresor (Scroll) deskový tepelný výměník (kondenzátor a výparník) z nerezové oceli okruh pracovního média s interním tepelným výměníkem, termostatickým expanzním ventilem, vysoušecím filtrem se skleněným průzorem, zachycovačem vlhkosti a vysokotlakým i nízkotlakým manostatem s motorovým ochranným relé a termostatem protimrazové ochrany s omezovačem rozběhového proudu (typ 26-45, resp. 26H-45H [volitelně pro typ 8-22, resp. 8H-22H]) s vestavěným primárním (vstup výparníku) a sekundárním čerpadlem (230V) (výstup kondenzátoru) pro použití podle principiálního schématu M-WPHA-1c (pouze jako čerpadlo země/voda a pouze pro typ 5-15, resp. 8H-15H) flexibilní připojovací trubice pro vytápění a sondu - typ 5-19, resp. 8H-19H volitelně nahoru nebo bočně vlevo / vpravo - typ 22-45, resp. 22H-45H dozadu čerpadlo naplněno pracovním médiem (typ 5-45 médiem R407C, resp. typ 8H-45H médiem R134a), kompletně zapojeno a připraveno k instalaci uvnitř budovy Elektrická připojení připojení bočně vlevo / vpravo, nahoře nebo dole nepoužívat pevná připojení (např. kabelový žlab) ke skříni tepelného čerpadla Integrovaný regulátor TopTronic T/N Regulační funkce pro: - 1 směšovaný okruh - 1 přímý topný okruh - přípravu teplé vody Možnost rozšíření funkcí pomocí různých Keymodulů. Dodávka zkompletováno, zabaleno Thermalia topný výkon typ pracovní max. B0W35 / W10W35 médium výstup C kw (5P) R407C 55 5,4 6,9 (7P) R407C 55 6,8 8,7 (8P) R407C 55 8,3 10,5 (10P) R407C 55 9,7 12,3 (12P) R407C 55 12,0 15,3 (15P) R407C 55 15,0 19,4 (17) R407C 55 16,9 21,5 (19) R407C 55 19,4 24,7 (22) R407C 55 21,9 27,9 (26) R407C 55 24,2 32,5 (30) R407C 55 27,9 37,4 (37) R407C 55 34,4 46,4 (45) R407C 55 41,8 56,3 (8HP) R134a 65 5,2 6,8 (10HP) R134a 65 6,1 8,0 (12HP) R134a 65 7,4 9,6 (15HP) R134a 65 9,3 12,1 (17H) R134a 65 10,9 14,1 (19H) R134a 65 12,5 16,2 (22H) R134a 65 14,0 18,2 (26H) R134a 65 16,6 21,6 (30H) R134a 65 19,3 25,1 (37H) R134a 65 23,0 29,9 (45H) R134a 65 29,0 37,7 Schválení Švýcarsko / Německo / Rakousko Thermalia 8 WPZ-Prüfnummer SW Thermalia 8H WPZ-Prüfnummer SW Thermalia 15 WPZ-Prüfnummer SW Thermalia 15H WPZ-Prüfnummer SW Thermalia 8 WPZ-Prüfnummer WW Thermalia 8H WPZ-Prüfnummer WW Thermalia 15 WPZ-Prüfnummer WW Thermalia 15H WPZ-Prüfnummer WW Přezkoušeno testovacím centrem pro tepelná čerpadla WPZ Série Thermalia (5-30), resp. (8H-45H) je certifikována švýcarskou komisí pro značku kvality 1

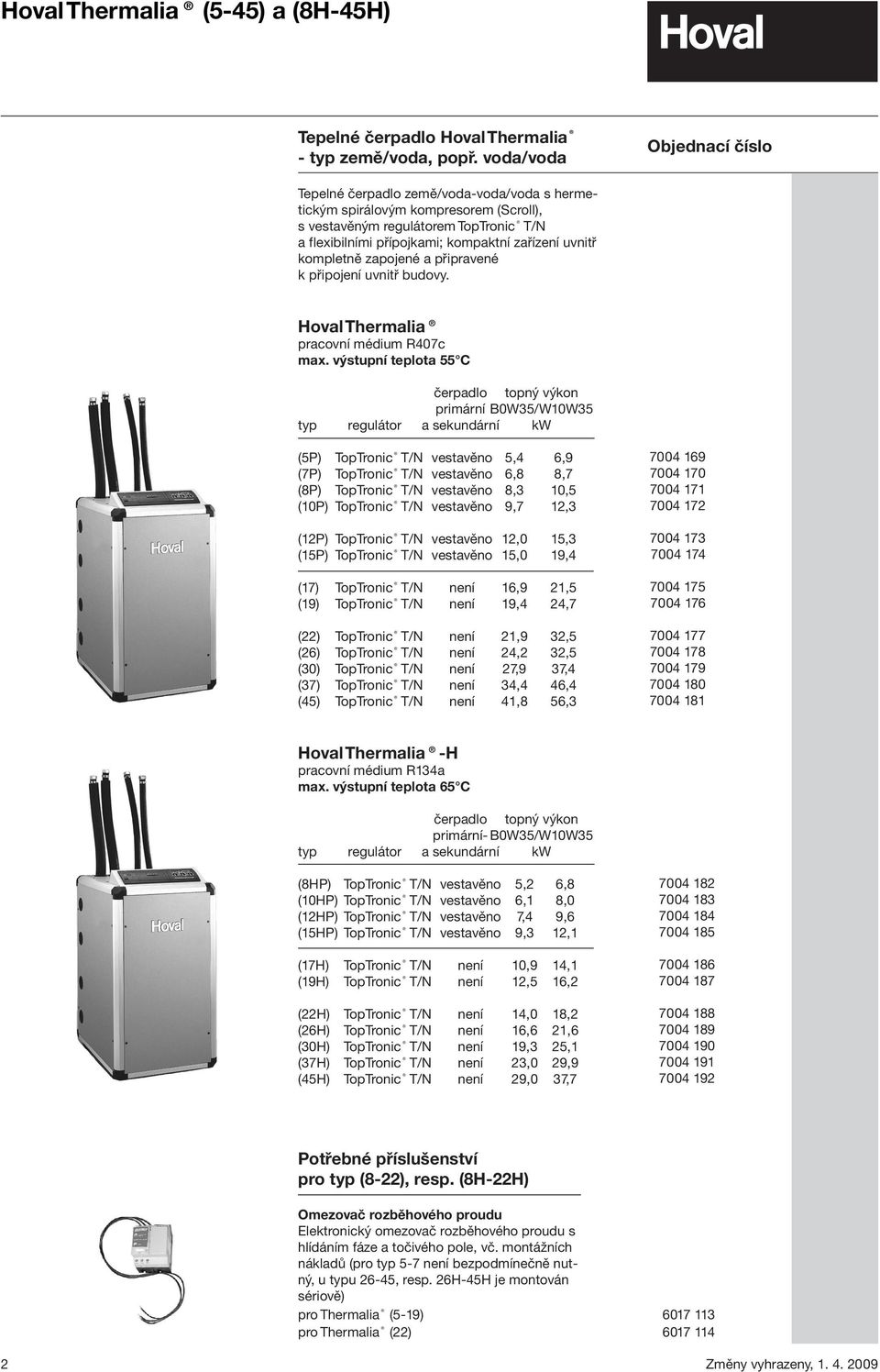

2 Hoval Thermalia (5-45) a (8H-45H) Tepelné čerpadlo Hoval Thermalia - typ země/voda, popř. voda/voda Objednací číslo Tepelné čerpadlo země/voda-voda/voda s hermetickým spirálovým kompresorem (Scroll), s vestavěným regulátorem TopTronic T/N a flexibilními přípojkami; kompaktní zařízení uvnitř kompletně zapojené a připravené k připojení uvnitř budovy. Hoval Thermalia pracovní médium R407c max. výstupní teplota 55 C čerpadlo topný výkon primární B0W35/W10W35 typ regulátor a sekundární kw (5P) TopTronic T/N vestavěno 5,4 6,9 (7P) TopTronic T/N vestavěno 6,8 8,7 (8P) TopTronic T/N vestavěno 8,3 10,5 (10P) TopTronic T/N vestavěno 9,7 12,3 (12P) TopTronic T/N vestavěno 12,0 15,3 (15P) TopTronic T/N vestavěno 15,0 19,4 (17) TopTronic T/N není 16,9 21,5 (19) TopTronic T/N není 19,4 24,7 (22) TopTronic T/N není 21,9 32,5 (26) TopTronic T/N není 24,2 32,5 (30) TopTronic T/N není 27,9 37,4 (37) TopTronic T/N není 34,4 46,4 (45) TopTronic T/N není 41,8 56, Hoval Thermalia -H pracovní médium R134a max. výstupní teplota 65 C čerpadlo topný výkon primární- B0W35/W10W35 typ regulátor a sekundární kw (8HP) TopTronic T/N vestavěno 5,2 6,8 (10HP) TopTronic T/N vestavěno 6,1 8,0 (12HP) TopTronic T/N vestavěno 7,4 9,6 (15HP) TopTronic T/N vestavěno 9,3 12,1 (17H) TopTronic T/N není 10,9 14,1 (19H) TopTronic T/N není 12,5 16,2 (22H) TopTronic T/N není 14,0 18,2 (26H) TopTronic T/N není 16,6 21,6 (30H) TopTronic T/N není 19,3 25,1 (37H) TopTronic T/N není 23,0 29,9 (45H) TopTronic T/N není 29,0 37, Potřebné příslušenství pro typ (8-22), resp. (8H-22H) Omezovač rozběhového proudu Elektronický omezovač rozběhového proudu s hlídáním fáze a točivého pole, vč. montážních nákladů (pro typ 5-7 není bezpodmínečně nutný, u typu 26-45, resp. 26H-45H je montován sériově) pro Thermalia (5-19) pro Thermalia (22)

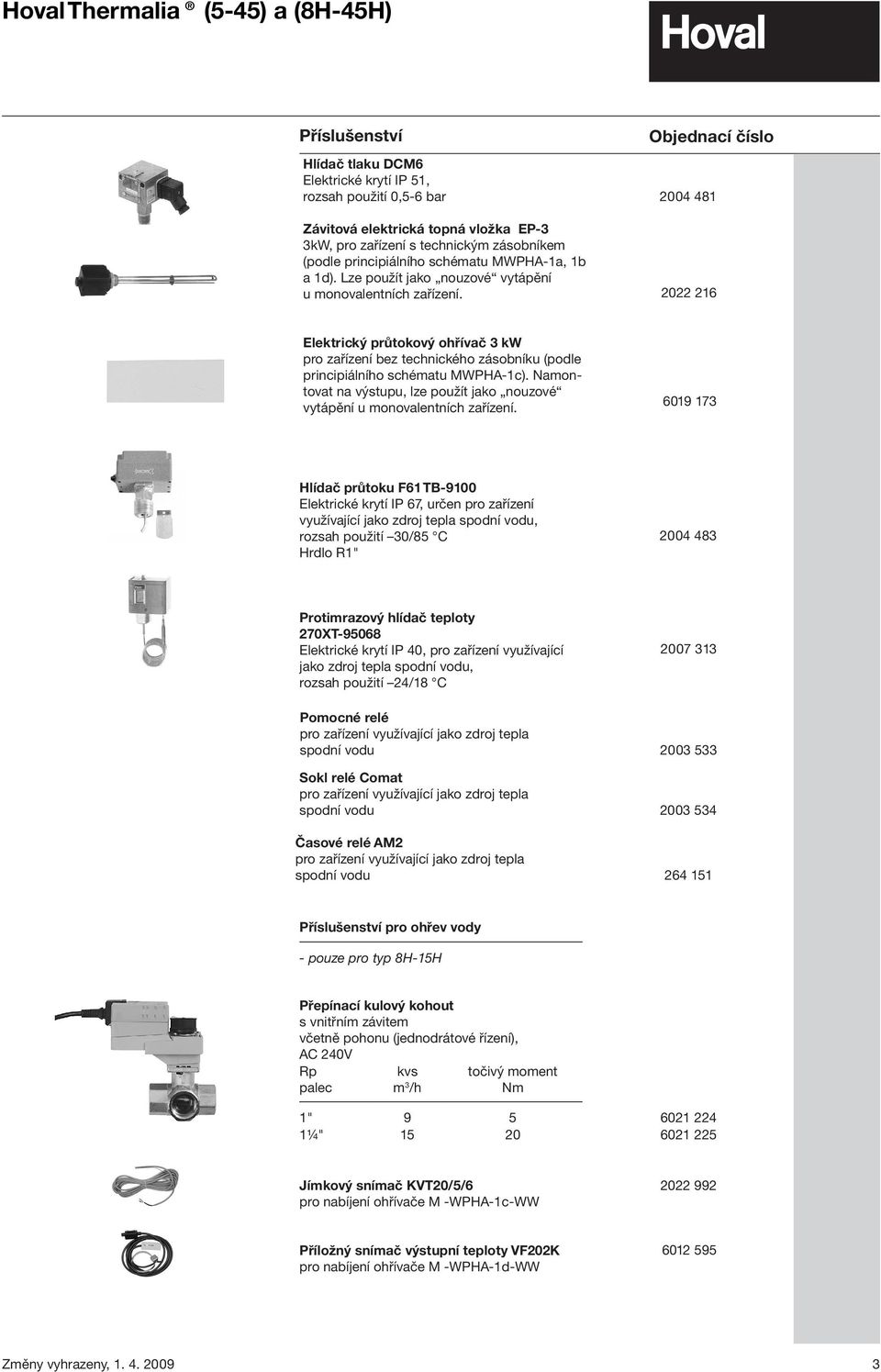

3 Hoval Thermalia (5-45) a (8H-45H) Příslušenství Hlídač tlaku DCM6 Elektrické krytí IP 51, rozsah použití 0,5-6 bar Závitová elektrická topná vložka EP-3 3kW, pro zařízení s technickým zásobníkem (podle principiálního schématu MWPHA-1a, 1b a 1d). Lze použít jako nouzové vytápění u monovalentních zařízení. Objednací číslo Elektrický průtokový ohřívač 3 kw pro zařízení bez technického zásobníku (podle principiálního schématu MWPHA-1c). Namontovat na výstupu, lze použít jako nouzové vytápění u monovalentních zařízení Hlídač průtoku F61 TB-9100 Elektrické krytí IP 67, určen pro zařízení využívající jako zdroj tepla spodní vodu, rozsah použití 30/85 C Hrdlo R1" Protimrazový hlídač teploty 270XT Elektrické krytí IP 40, pro zařízení využívající jako zdroj tepla spodní vodu, rozsah použití 24/18 C Pomocné relé pro zařízení využívající jako zdroj tepla spodní vodu Sokl relé Comat pro zařízení využívající jako zdroj tepla spodní vodu Časové relé AM2 pro zařízení využívající jako zdroj tepla spodní vodu Příslušenství pro ohřev vody - pouze pro typ 8H-15H Přepínací kulový kohout s vnitřním závitem včetně pohonu (jednodrátové řízení), AC 240V Rp palec kvs m 3 /h točivý moment Nm 1" ¼" Jímkový snímač KVT20/5/6 pro nabíjení ohřívače M -WPHA-1c-WW Příložný snímač výstupní teploty VF202K pro nabíjení ohřívače M -WPHA-1d-WW

4 Hoval Thermalia (5-45) a (8H-45H) Příslušenství regulačního systému TopTronicT Objednací číslo 1-7 Key-Moduly k Hoval TopTronic T pro rozšíření standardních funkcí regulátoru. Key-Modul obsahuje funkční klíč určený k nasunutí do regulátoru TopTronic T včetně příslušenství Lze použít jen jeden Key-Modul! Standardní funkce obsažené již v TopTronic T: - 1 směšovaný topný okruh; - 1 přímý topný okruh; - ohřev vody v ohřívači. Funkce Key-Modulů Key- 2. směšovaný pevné-aku- solár Modul okruh Bivalent M 1 Key-Modul 1 pro 2. směšovaný topný okruh Funkční klíč 1, 1 snímač výst. tepl., 2 volné konektory Key-Modul 3 pro solární zařízení Funkční klíč 3, 1 snímač kolektoru, 1 snímač teplé vody, 4 volné konektory M 5 Key-Modul 5 pro 2. směšovaný okruh a solární zařízení Funkční klíč 5, 1 snímač výst. teploty, 1 snímač kolektoru, 1 snímač teplé vody, 6 volných konektorů Systémová řešení a příklady použití viz Hoval CD Dálkové ovládání RS-T s působností na 1 okruh podle nastavení parametrů, se snímačem prostorové teploty, informačním, programovým a opravným tlačítkem Dálkové ovládání RFF-T s působností na 1 kruh, se snímačem prostorové teploty, jednoduchým programovým přepínačem a korekcí nastavené teploty (+/- 6 K) Snímač venkovní teploty AF Příložný snímač výstupní teploty VF202K Jímkový snímač KVT20/5/ Ponorná jímka pro jímkový snímač SB280 ½" mm, poniklovaná mosaz Kolektorový snímač PT

5 Hoval Thermalia (5-45) a (8H-45H) Objednací číslo Systémová komponenta pro přímé chlazení Napojení přímého chlazení k tepelnému čerpadlu Thermalia. Pro přímé chlazení je potřebný 1 volný směšovaný okruh regulátoru TopTronic T (pro regulaci na pevnou hodnotu, eventuálně Key-modul). Vhodné pro tepelná čerpadla solanka/voda s plošnými kolektory nebo hloubkovými sondami a pro tepelná čerpadla voda/voda. Obsahuje: - skříňku o rozměrech 250 x 175 x 100 mm, barva světle šedá - spínač chlazení (VYP/ZAP) - 2 relé R1K - 2 relé R3K - zapojeno na výstupní svorku! Potřebné příslušenství: - deskový tepelný výměník včetně parotěsné izolace - třícestný kohout s pohonem (jednodrátové řízení) pro tepelný zdroj - třícestný kohout s pohonem (dvoudrátové řízení) pro vytápění - příložný snímač - prostorový termostat s bezpotenciálovým kontaktem (RTU) - volitelně: snímač vlhkosti s bezpotenciálovým kontaktem (firma Hoval nedodává) Je třeba zohlednit pokyny pro projektování a hydraulické schéma přímého chlazení! Servis Uvedení do provozu Udvedení do provozu servisem Hoval nebo vyškolenou autorizovanou firmou je základním předpokladem pro záruku. Pro uvedení do provozu a další servisní práce kontaktujte servis Hoval. 5

6 Hoval Thermalia (5-45) Technická data Hoval Thermalia (5P-15P) s pracovním médiem R407C Typ (5P) (7P) (8P) (10P) (12P) (15P) Topný výkon (Q) pro B0W35 kw 1 5,4 6,83 8,26 9,65 12,0 14,98 pro W10W35 kw 1 6,9 8,7 10,52 12,28 15,28 19,36 Příkon pro B0W35 kw 1 1,24 1,56 1,86 2,17 2,68 3,29 pro W10W35 kw 1 1,21 1,52 1,81 2,18 2,72 3,42 Topný faktor pro B0W35 COP 4,35 4,38 4,45 4,45 4,48 4,55 pro W10W35 COP 5,70 5,73 5,81 5,65 5,63 5,67 Provozní hmotnost kg Typ kompresoru 1 x spirálový (Scroll) - hermetický Náplň pracovního média R407C kg 1,8 1,9 2,0 2,1 2,6 2,9 Kondenzátor/výparník deskový tepelný výměník materiál chromová ocel V4A, AISI 316, 1,4401 objem kondenzátoru/výparníku litry 0,8/1,3 1/1,3 1,3/1,3 1,3/1,6 1,6/1,8 1,6/2,4 připojení s flexibilními trubicemi Rp Jmenovitý objemový průtok a tlaková ztráta Tepelné čerpadlo země / voda Vytápění m 3 /h 0,66 0,84 1,01 1,19 1,47 1,79 P kpa 6,3 6,5 5,6 7,6 6,9 10,2 T K 7 Zdroj tepla m 3 /h 1,28 1,62 1,97 2,3 2,87 3,5 P kpa 10,3 9,6 14,2 11,7 14,4 12,7 T K 3 Tepelné čerpadlo voda / voda Vytápění m 3 /h 0,85 1,05 1,3 1,53 1,91 2,33 P kpa 10,3 10,2 9,1 12,6 11,6 17,1 T K 7 Zdroj tepla m 3 /h 0,97 1,21 1,5 1,75 2,2 2,68 P kpa 5,3 4,7 7,3 6,1 7,5 6,6 T K 5 Provozní přetlak na straně vytápění a zdroje tepla bar 6 na straně pracovního média / chladiva bar 30 Meze provozních hodnot Vytápění médium voda vstupní teplota kondenzátoru min./max. C 15/45 výstupní teplota kondenzátoru min./max. C 25/55 Zdroj tepla médium solanka, resp. voda vstupní teplota výparníku min./max. C -5/15, resp. 8/15 výstupní teplota výparníku min./max. C -8/12, resp. 4/12 místo instalace min./max. C 5/40 místo uskladnění min./max. C -15/50 Elektrické údaje Kompresor maximální provozní proud A 4,2 5,1 6,3 7, ,0 blokovací proud (LRA) A ,5 rozběhový proud bez startovací podpory 2 A 17, rozběhový proud se startovací podporou 2 A 8,4 10,2 12,6 14,0 20,0 22,0 napětí V 3 x 400 frekvence Hz 50 rozsah napětí V kw = normované hodnoty podle AWP, hodnoty B0W35 s 25%-ním etylénglykolem (Antifrogen N) 2 efektivní hodnota 6

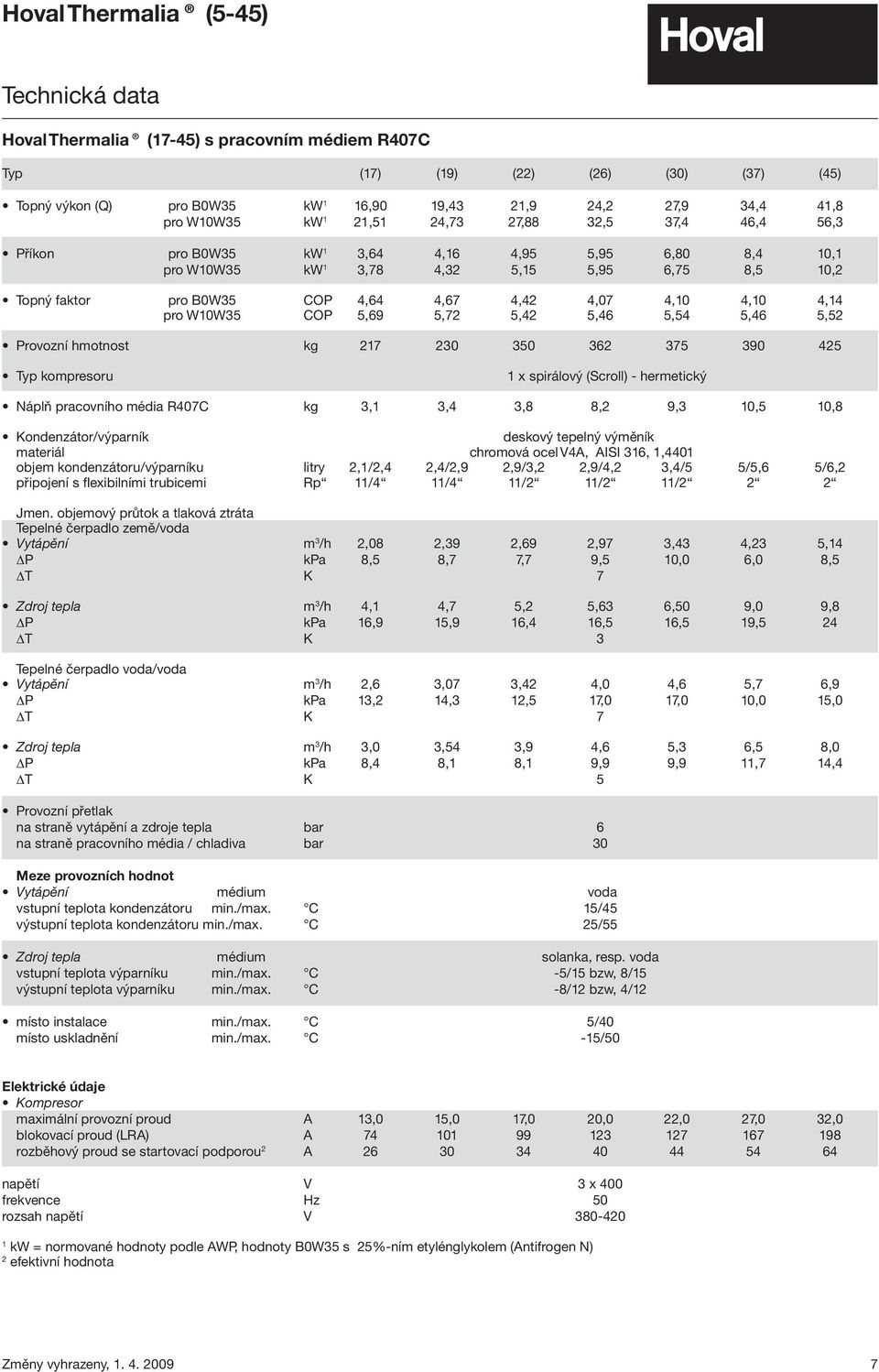

7 Hoval Thermalia (5-45) Technická data Hoval Thermalia (17-45) s pracovním médiem R407C Typ (17) (19) (22) (26) (30) (37) (45) Topný výkon (Q) pro B0W35 kw 1 16,90 19,43 21,9 24,2 27,9 34,4 41,8 pro W10W35 kw 1 21,51 24,73 27,88 32,5 37,4 46,4 56,3 Příkon pro B0W35 kw 1 3,64 4,16 4,95 5,95 6,80 8,4 10,1 pro W10W35 kw 1 3,78 4,32 5,15 5,95 6,75 8,5 10,2 Topný faktor pro B0W35 COP 4,64 4,67 4,42 4,07 4,10 4,10 4,14 pro W10W35 COP 5,69 5,72 5,42 5,46 5,54 5,46 5,52 Provozní hmotnost kg Typ kompresoru 1 x spirálový (Scroll) - hermetický Náplň pracovního média R407C kg 3,1 3,4 3,8 8,2 9,3 10,5 10,8 Kondenzátor/výparník deskový tepelný výměník materiál chromová ocel V4A, AISI 316, 1,4401 objem kondenzátoru/výparníku litry 2,1/2,4 2,4/2,9 2,9/3,2 2,9/4,2 3,4/5 5/5,6 5/6,2 připojení s flexibilními trubicemi Rp 11/4 11/4 11/2 11/2 11/2 2 2 Jmen. objemový průtok a tlaková ztráta Tepelné čerpadlo země/voda Vytápění m 3 /h 2,08 2,39 2,69 2,97 3,43 4,23 5,14 P kpa 8,5 8,7 7,7 9,5 10,0 6,0 8,5 T K 7 Zdroj tepla m 3 /h 4,1 4,7 5,2 5,63 6,50 9,0 9,8 P kpa 16,9 15,9 16,4 16,5 16,5 19,5 24 T K 3 Tepelné čerpadlo voda/voda Vytápění m 3 /h 2,6 3,07 3,42 4,0 4,6 5,7 6,9 P kpa 13,2 14,3 12,5 17,0 17,0 10,0 15,0 T K 7 Zdroj tepla m 3 /h 3,0 3,54 3,9 4,6 5,3 6,5 8,0 P kpa 8,4 8,1 8,1 9,9 9,9 11,7 14,4 T K 5 Provozní přetlak na straně vytápění a zdroje tepla bar 6 na straně pracovního média / chladiva bar 30 Meze provozních hodnot Vytápění médium voda vstupní teplota kondenzátoru min./max. C 15/45 výstupní teplota kondenzátoru min./max. C 25/55 Zdroj tepla médium solanka, resp. voda vstupní teplota výparníku min./max. C -5/15 bzw, 8/15 výstupní teplota výparníku min./max. C -8/12 bzw, 4/12 místo instalace min./max. C 5/40 místo uskladnění min./max. C -15/50 Elektrické údaje Kompresor maximální provozní proud A 13,0 15,0 17,0 20,0 22,0 27,0 32,0 blokovací proud (LRA) A rozběhový proud se startovací podporou 2 A napětí V 3 x 400 frekvence Hz 50 rozsah napětí V kw = normované hodnoty podle AWP, hodnoty B0W35 s 25%-ním etylénglykolem (Antifrogen N) 2 efektivní hodnota 7

8 Hoval Thermalia (8H-45H) Technická data Hoval Thermalia (8HP-15HP) s pracovním médiem R134a Typ (8HP) (10HP) (12HP) (15HP) Topný výkon (Q) pro B0W35 kw 1 5,2 6,12 7,38 9,32 pro W10W35 kw 1 6,78 7,96 9,59 12,09 Příkon pro B0W35 kw 1 1,18 1,33 1,60 1,99 pro W10W35 kw 1 1,15 1,35 1,62 2,03 Topný faktor pro B0W35 COP 4,42 4,60 4,63 4,67 pro W10W35 COP 5,89 5,88 5,91 5,96 Provozní hmotnost kg Typ kompresoru 1 x spirálový (Scroll) - hermetický Náplň pracovního média R134a kg 1,9 2,0 2,4 2,7 Kondenzátor/výparník deskový tepelný výměník materiál chromová ocel V4A, AISI 316, 1,4401 obsah kondenzátoru/výparníku litry 1,3/1,3 1,3/1,6 1,6/1,8 1,6/2,4 připojení s flexibilními trubicemi Rp Jmenovitý objemový průtok a tlaková ztráta Tepelné čerpadlo země / voda Vytápění m 3 /h 0,66 0,75 0,95 1,15 P kpa 2,4 3,1 2,9 4,2 T K 7 Zdroj tepla m 3 /h 1,3 1,5 1,8 2,3 P kpa 6,2 5 5,7 5,5 T K 3 Tepelné čerpadlo voda / voda Vytápění m 3 /h 0,85 0,95 1,15 1,5 P kpa 3,9 4,9 4,2 7,2 T K 7 Zdroj tepla m 3 /h 0,95 1,1 1,35 1,7 P kpa 3 2,5 2,9 2,7 T K 5 Provozní přetlak na straně vytápění a zdroje tepla bar 6 na straně pracovního média / chladiva bar 30 Meze provozních hodnot Vytápění médium voda 2 vstupní teplota kondenzátoru min./max. C 15/55 výstupní teplota kondenzátoru min./max. C 25/65 Zdroj tepla médium solanka, resp. voda 2 vstupní teplota výparníku min./max. C -5/15 bzw, 8/15 výstupní teplota výparníku min./max. C -8/12 bzw, 4/12 místo instalace min./max. C 5/40 místo skladování min./max. C -15/50 Elektrické údaje Kompresor maximální provozní proud A 5,3 6,1 7,3 8,6 blokovací proud (LRA) A ,5 rozběhový proud se startovací podporou 3 A 10,6 12,2 14,6 17,2 napětí V 3 x 400 frekvence Hz 50 rozsah napětí V kw = normované hodnoty podle AWP, hodnoty B0W35 s 25%-ním etylénglykolem (Antifrogen N) 2 rozsah hodnot dle tabulky výkonů 3 efektivní hodnota 8

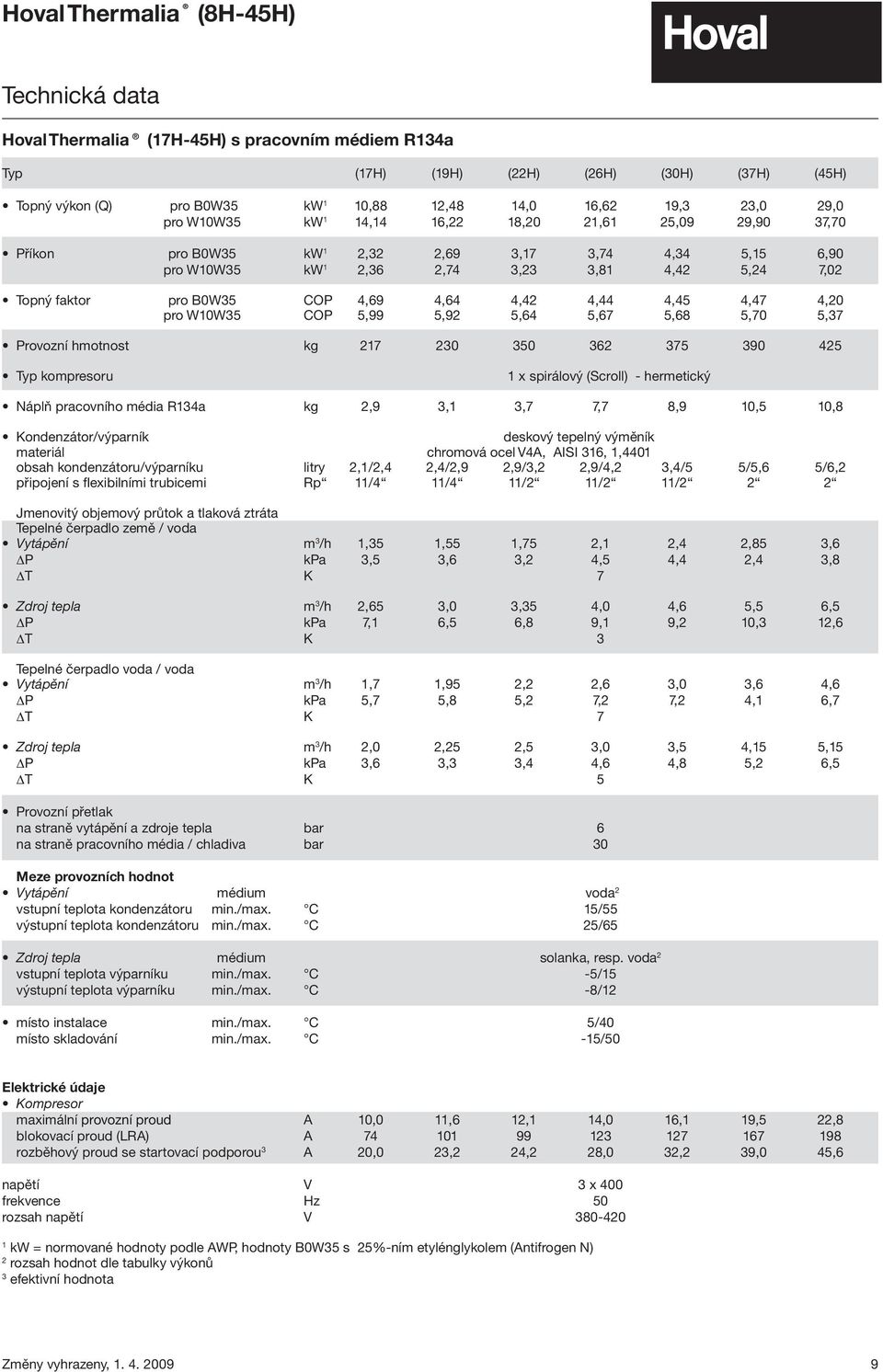

9 Hoval Thermalia (8H-45H) Technická data Hoval Thermalia (17H-45H) s pracovním médiem R134a Typ (17H) (19H) (22H) (26H) (30H) (37H) (45H) Topný výkon (Q) pro B0W35 kw 1 10,88 12,48 14,0 16,62 19,3 23,0 29,0 pro W10W35 kw 1 14,14 16,22 18,20 21,61 25,09 29,90 37,70 Příkon pro B0W35 kw 1 2,32 2,69 3,17 3,74 4,34 5,15 6,90 pro W10W35 kw 1 2,36 2,74 3,23 3,81 4,42 5,24 7,02 Topný faktor pro B0W35 COP 4,69 4,64 4,42 4,44 4,45 4,47 4,20 pro W10W35 COP 5,99 5,92 5,64 5,67 5,68 5,70 5,37 Provozní hmotnost kg Typ kompresoru 1 x spirálový (Scroll) - hermetický Náplň pracovního média R134a kg 2,9 3,1 3,7 7,7 8,9 10,5 10,8 Kondenzátor/výparník deskový tepelný výměník materiál chromová ocel V4A, AISI 316, 1,4401 obsah kondenzátoru/výparníku litry 2,1/2,4 2,4/2,9 2,9/3,2 2,9/4,2 3,4/5 5/5,6 5/6,2 připojení s flexibilními trubicemi Rp 11/4 11/4 11/2 11/2 11/2 2 2 Jmenovitý objemový průtok a tlaková ztráta Tepelné čerpadlo země / voda Vytápění m 3 /h 1,35 1,55 1,75 2,1 2,4 2,85 3,6 P kpa 3,5 3,6 3,2 4,5 4,4 2,4 3,8 T K 7 Zdroj tepla m 3 /h 2,65 3,0 3,35 4,0 4,6 5,5 6,5 P kpa 7,1 6,5 6,8 9,1 9,2 10,3 12,6 T K 3 Tepelné čerpadlo voda / voda Vytápění m 3 /h 1,7 1,95 2,2 2,6 3,0 3,6 4,6 P kpa 5,7 5,8 5,2 7,2 7,2 4,1 6,7 T K 7 Zdroj tepla m 3 /h 2,0 2,25 2,5 3,0 3,5 4,15 5,15 P kpa 3,6 3,3 3,4 4,6 4,8 5,2 6,5 T K 5 Provozní přetlak na straně vytápění a zdroje tepla bar 6 na straně pracovního média / chladiva bar 30 Meze provozních hodnot Vytápění médium voda 2 vstupní teplota kondenzátoru min./max. C 15/55 výstupní teplota kondenzátoru min./max. C 25/65 Zdroj tepla médium solanka, resp. voda 2 vstupní teplota výparníku min./max. C -5/15 výstupní teplota výparníku min./max. C -8/12 místo instalace min./max. C 5/40 místo skladování min./max. C -15/50 Elektrické údaje Kompresor maximální provozní proud A 10,0 11,6 12,1 14,0 16,1 19,5 22,8 blokovací proud (LRA) A rozběhový proud se startovací podporou 3 A 20,0 23,2 24,2 28,0 32,2 39,0 45,6 napětí V 3 x 400 frekvence Hz 50 rozsah napětí V kw = normované hodnoty podle AWP, hodnoty B0W35 s 25%-ním etylénglykolem (Antifrogen N) 2 rozsah hodnot dle tabulky výkonů 3 efektivní hodnota 9

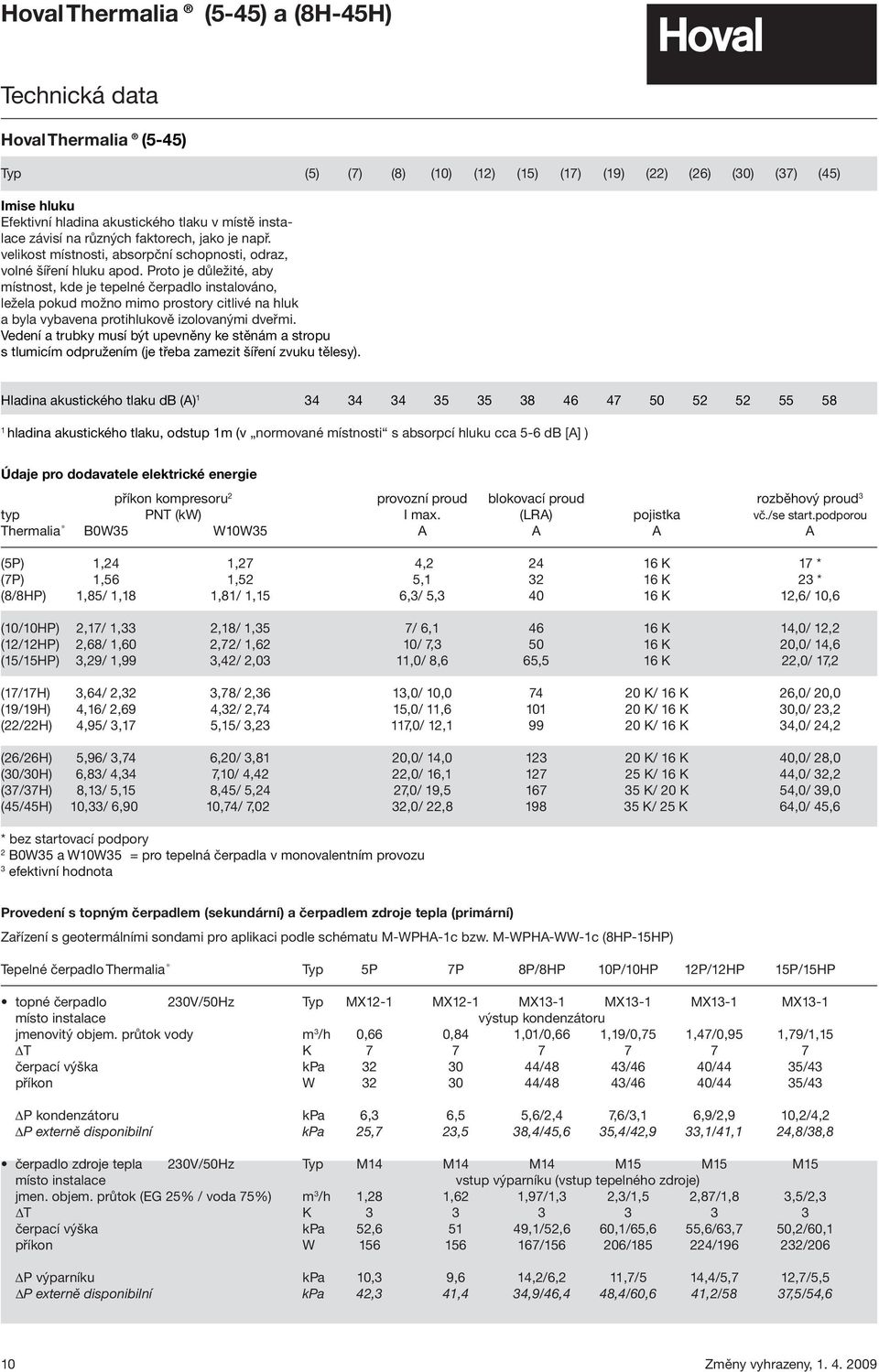

10 Hoval Thermalia (5-45) a (8H-45H) Technická data Hoval Thermalia (5-45) Typ (5) (7) (8) (10) (12) (15) (17) (19) (22) (26) (30) (37) (45) Imise hluku Efektivní hladina akustického tlaku v místě instalace závisí na různých faktorech, jako je např. velikost místnosti, absorpční schopnosti, odraz, volné šíření hluku apod. Proto je důležité, aby místnost, kde je tepelné čerpadlo instalováno, ležela pokud možno mimo prostory citlivé na hluk a byla vybavena protihlukově izolovanými dveřmi. Vedení a trubky musí být upevněny ke stěnám a stropu s tlumicím odpružením (je třeba zamezit šíření zvuku tělesy). Hladina akustického tlaku db (A) hladina akustického tlaku, odstup 1m (v normované místnosti s absorpcí hluku cca 5-6 db [A] ) Údaje pro dodavatele elektrické energie příkon kompresoru 2 provozní proud blokovací proud rozběhový proud 3 typ PNT (kw) I max. (LRA) pojistka vč./se start.podporou Thermalia B0W35 W10W35 A A A A (5P) 1,24 1,27 4, K 17 * (7P) 1,56 1,52 5, K 23 * (8/8HP) 1,85/ 1,18 1,81/ 1,15 6,3/ 5, K 12,6/ 10,6 (10/10HP) 2,17/ 1,33 2,18/ 1,35 7/ 6, K 14,0/ 12,2 (12/12HP) 2,68/ 1,60 2,72/ 1,62 10/ 7, K 20,0/ 14,6 (15/15HP) 3,29/ 1,99 3,42/ 2,03 11,0/ 8,6 65,5 16 K 22,0/ 17,2 (17/17H) 3,64/ 2,32 3,78/ 2,36 13,0/ 10, K/ 16 K 26,0/ 20,0 (19/19H) 4,16/ 2,69 4,32/ 2,74 15,0/ 11, K/ 16 K 30,0/ 23,2 (22/22H) 4,95/ 3,17 5,15/ 3,23 117,0/ 12, K/ 16 K 34,0/ 24,2 (26/26H) 5,96/ 3,74 6,20/ 3,81 20,0/ 14, K/ 16 K 40,0/ 28,0 (30/30H) 6,83/ 4,34 7,10/ 4,42 22,0/ 16, K/ 16 K 44,0/ 32,2 (37/37H) 8,13/ 5,15 8,45/ 5,24 27,0/ 19, K/ 20 K 54,0/ 39,0 (45/45H) 10,33/ 6,90 10,74/ 7,02 32,0/ 22, K/ 25 K 64,0/ 45,6 * bez startovací podpory 2 B0W35 a W10W35 = pro tepelná čerpadla v monovalentním provozu 3 efektivní hodnota Provedení s topným čerpadlem (sekundární) a čerpadlem zdroje tepla (primární) Zařízení s geotermálními sondami pro aplikaci podle schématu M-WPHA-1c bzw. M-WPHA-WW-1c (8HP-15HP) Tepelné čerpadlo Thermalia Typ 5P 7P 8P/8HP 10P/10HP 12P/12HP 15P/15HP topné čerpadlo 230V/50Hz Typ MX12-1 MX12-1 MX13-1 MX13-1 MX13-1 MX13-1 místo instalace výstup kondenzátoru jmenovitý objem. průtok vody m 3 /h 0,66 0,84 1,01/0,66 1,19/0,75 1,47/0,95 1,79/1,15 T K čerpací výška kpa /48 43/46 40/44 35/43 příkon W /48 43/46 40/44 35/43 P kondenzátoru kpa 6,3 6,5 5,6/2,4 7,6/3,1 6,9/2,9 10,2/4,2 P externě disponibilní kpa 25,7 23,5 38,4/45,6 35,4/42,9 33,1/41,1 24,8/38,8 čerpadlo zdroje tepla 230V/50Hz Typ M14 M14 M14 M15 M15 M15 místo instalace vstup výparníku (vstup tepelného zdroje) jmen. objem. průtok (EG 25% / voda 75%) m 3 /h 1,28 1,62 1,97/1,3 2,3/1,5 2,87/1,8 3,5/2,3 T K čerpací výška kpa 52, ,1/52,6 60,1/65,6 55,6/63,7 50,2/60,1 příkon W / / / /206 P výparníku kpa 10,3 9,6 14,2/6,2 11,7/5 14,4/5,7 12,7/5,5 P externě disponibilní kpa 42,3 41,4 34,9/46,4 48,4/60,6 41,2/58 37,5/54,6 10

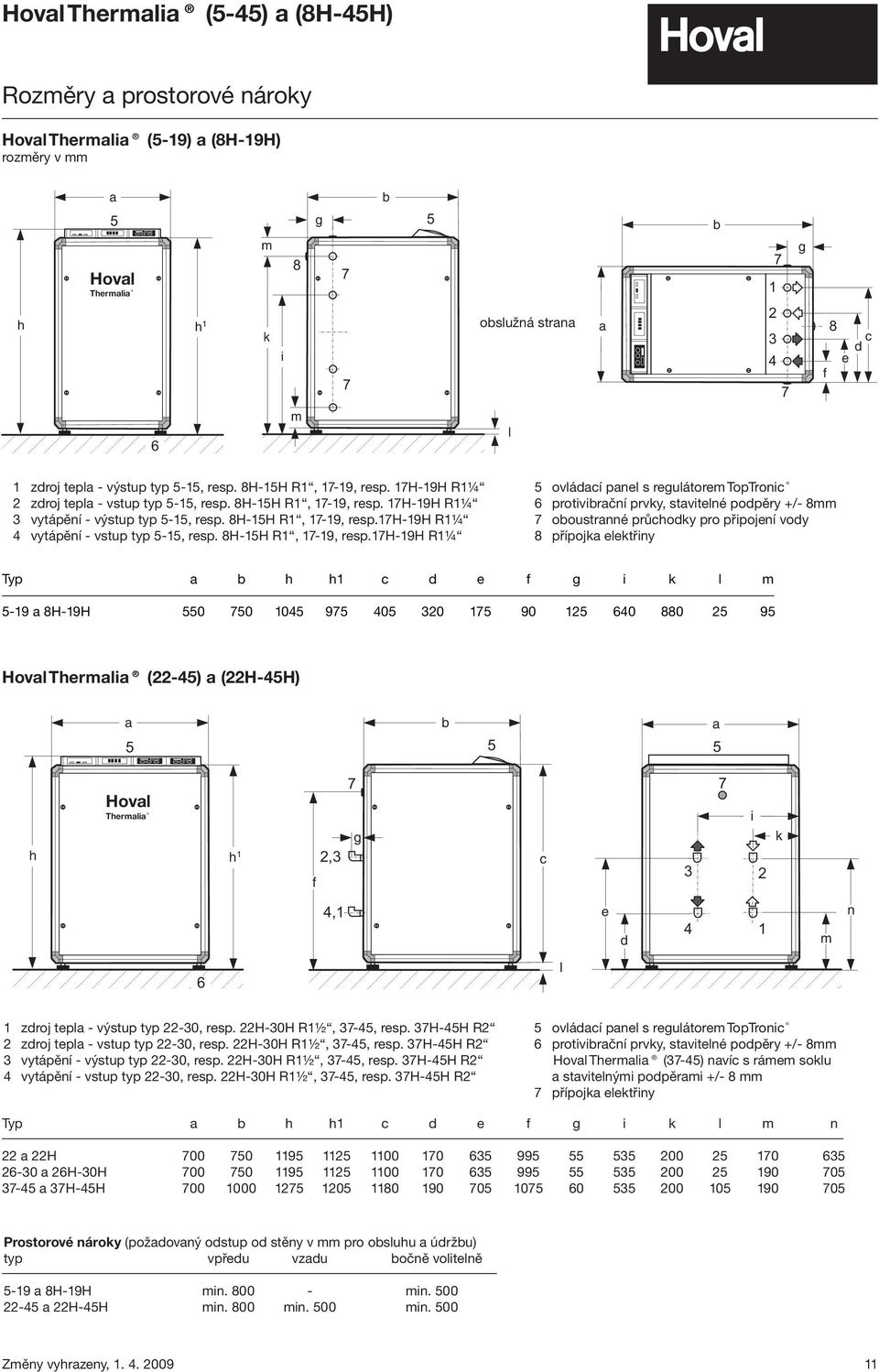

11 Hoval Thermalia (5-45) a (8H-45H) Rozměry a prostorové nároky Hoval Thermalia (5-19) a (8H-19H) rozměry v mm Hoval Thermalia obslužná strana 1 zdroj tepla - výstup typ 5-15, resp. 8H-15H R1, 17-19, resp. 17H-19H R1¼ 2 zdroj tepla - vstup typ 5-15, resp. 8H-15H R1, 17-19, resp. 17H-19H R1¼ 3 vytápění - výstup typ 5-15, resp. 8H-15H R1, 17-19, resp.17h-19h R1¼ 4 vytápění - vstup typ 5-15, resp. 8H-15H R1, 17-19, resp.17h-19h R1¼ 5 ovládací panel s regulátorem TopTronic 6 protivibrační prvky, stavitelné podpěry +/- 8mm 7 oboustranné průchodky pro připojení vody 8 přípojka elektřiny Typ a b h h1 c d e f g i k l m 5-19 a 8H-19H Hoval Thermalia (22-45) a (22H-45H) Hoval Thermalia 1 zdroj tepla - výstup typ 22-30, resp. 22H-30H R1½, 37-45, resp. 37H-45H R2 2 zdroj tepla - vstup typ 22-30, resp. 22H-30H R1½, 37-45, resp. 37H-45H R2 3 vytápění - výstup typ 22-30, resp. 22H-30H R1½, 37-45, resp. 37H-45H R2 4 vytápění - vstup typ 22-30, resp. 22H-30H R1½, 37-45, resp. 37H-45H R2 5 ovládací panel s regulátorem TopTronic 6 protivibrační prvky, stavitelné podpěry +/- 8mm Hoval Thermalia (37-45) navíc s rámem soklu a stavitelnými podpěrami +/- 8 mm 7 přípojka elektřiny Typ a b h h1 c d e f g i k l m n 22 a 22H a 26H-30H a 37H-45H Prostorové nároky (požadovaný odstup od stěny v mm pro obsluhu a údržbu) typ vpředu vzadu bočně volitelně 5-19 a 8H-19H min min a 22H-45H min. 800 min. 500 min

12 Hoval Thermalia (5-45) Výkonová data Hoval Thermalia (5-8) s pracovním médiem R407c Thermalia (5) (7) (8) výstup teplota zdroje Q P COP Q P COP Q P COP ( C) střední t 1 ( C) kw kw kw kw kw kw -5 4,75 1,10 4,34 6,01 1,38 4,36 7,20 1,64 4,40-2 5,17 1,07 4,84 6,54 1,34 4,87 7,89 1,60 4,94 země 0 5,45 1,05 5,19 6,90 1,32 5,22 8,34 1,57 5,31 (solanka) 2 5,78 1,06 5,46 7,32 1,33 5,49 8,83 1,57 5, ,28 1,08 5,84 7,94 1,35 5,87 9,56 1,56 6,11 8 6,59 0,99 6,63 8,33 1,27 6,55 10,10 1,54 6, ,95 1,02 6,79 8,79 1,29 6,83 10,64 1,53 6,93 voda 12 7,32 1,05 6,94 9,26 1,30 7,10 11,18 1,53 7, ,87 1,10 7,15 9,96 1,33 7,49 12,00 1,52 7,92-5 4,70 1,29 3,65 5,94 1,62 3,67 7,13* 1,93* 3,70-2 5,12 1,26 4,07 6,47 1,58 4,09 7,81 1,89 4,14 země 0 5,40 1,24 4,35 6,83 1,56 4,38 8,26* 1,86* 4,45* (solanka) 2 5,72 1,24 4,60 7,23 1,56 4,62 8,73 1,85 4, ,19 1,25 4,96 7,83 1,57 4,98 9,44* 1,84* 5,13* 8 6,51 1,18 5,51 8,24 1,51 5,47 9,98 1,81 5, ,87 1,21 5,70 8,69 1,52 5,73 10,52* 1,81* 5,81* voda 12 7,23 1,23 5,88 9,15 1,53 5,98 11,06 1,80 6, ,78 1,27 6,15 9,84 1,55 6,35 11,86* 1,80* 6,61* -5 4,64 1,48 3,14 5,87 1,86 3,16 7,06 2,22 3,18-2 5,07 1,45 3,49 6,41 1,82 3,51 7,73 2,17 3,56 země 0 5,35 1,43 3,74 6,76 1,80 3,76 8,18 2,14 3,82 (solanka) 2 5,65 1,43 3,96 7,15 1,80 3,98 8,64 2,13 4, ,11 1,42 4,29 7,72 1,79 4,31 9,32 2,11 4,41 8 6,44 1,37 4,69 8,15 1,74 4,69 9,86 2,09 4, ,80 1,39 4,89 8,59 1,75 4,92 10,40 2,08 4,99 voda 12 7,15 1,41 5,09 9,04 1,76 5,15 10,93 2,08 5, ,68 1,43 5,37 9,71 1,77 5,48 11,73 2,08 5,65-5 4,59 1,67 2,75 5,81 2,10 2,76 7,00 2,51 2,79-2 5,01 1,64 3,06 6,34 2,06 3,07 7,66 2,46 3,11 země 0 5,29 1,62 3,27 6,69 2,04 3,28 8,10 2,43 3,33 (solanka) 2 5,58 1,61 3,46 7,06 2,03 3,48 8,54 2,41 3, ,02 1,60 3,77 7,62 2,01 3,79 9,20 2,39 3,85 8 6,37 1,56 4,08 8,05 1,97 4,09 9,75 2,36 4, ,72 1,57 4,27 8,49 1,98 4,30 10,28 2,36 4,36 voda 12 7,06 1,58 4,47 8,93 1,98 4,51 10,80 2,36 4, ,59 1,59 4,76 9,59 1,99 4,82 11,59 2,36 4,92-5 4,54 1,86 2,44 5,74 2,34 2,45 6,93* 2,80* 2,48* -2 4,96 1,83 2,71 6,27 2,30 2,72 7,58 2,75 2,76 země 0 5,24 1,81 2,89 6,63 2,28 2,91 8,02* 2,72* 2,95* (solanka) 2 5,52 1,80 3,07 6,98 2,26 3,09 8,44 2,70 3, ,93 1,77 3,35 7,51 2,23 3,36 9,08* 2,66* 3,41* 8 6,30 1,75 3,60 7,96 2,20 3,61 9,63 2,63 3, ,64 1,75 3,79 8,39 2,21 3,81 10,15* 2,63* 3,86* voda 12 6,98 1,76 3,97 8,83 2,21 4,00 10,67 2,63 4, ,49 1,76 4,26 9,47 2,21 4,28 11,46* 2,64* 4,34* * údaje ověřované testovacím centrem WPZ Q = topný výkon (kw) P = příkon (kw) COP = topný faktor t 1 = teplota ( C) zdroje tepla (výparník) = výstupní teplota ( C) pro vytápění kondenzátoru Výkonové údaje zdroj tepla T voda protimraz. prostředek* země (solanka) 3K 75% 25% voda 5K 100% - Vytápění voda 7-10K 100% - Korekční faktor výkonu podíl protimrazového prostředku 20% 25% 30% 40% Q 1,01 1 0,99 0,98 P 1, ,995 0,99 * protimrazový prostředek: etylénglykol (např. Antifrogen N) 12

13 Hoval Thermalia (5-45) Výkonová data Hoval Thermalia (10-15) s pracovním médiem R407c Thermalia (10) (12) (15) výstup teplota zdroje Q P COP Q P COP Q P COP ( C) střední t 1 ( C) kw kw kw kw kw kw -5 8,49 1,87 4,55 10,56 2,31 4,58 13,26 2,84 4,67-2 9,28 1,88 4,95 11,54 2,32 4,98 14,44 2,85 5,07 země 0 9,80 1,88 5,21 12,19 2,32 5,25 15,22 2,85 5,34 (solanka) 2 10,38 1,88 5,53 12,91 2,32 5,57 16,12 2,86 5, ,25 1,88 6,00 13,99 2,31 6,05 17,47 2,88 6, ,78 1,81 6,51 14,65 2,28 6,44 18,72 2,91 6, ,44 1,83 6,81 15,47 2,30 6,74 19,70 2,93 6,73 voda 12 13,10 1,84 7,11 16,29 2,31 7,04 20,67 2,95 7, ,09 1,87 7,55 17,52 2,34 7,48 22,13 2,97 7,45-5 8,40 2,15 3,91 10,44 2,65 3,93 13,09* 3,26* 4,01* -2 9,15 2,16 4,23 11,38 2,67 4,26 14,23 3,28 4,34 země 0 9,65 2,17 4,45 12,00 2,68 4,48 14,98* 3,29* 4,55* (solanka) 2 10,22 2,17 4,70 12,71 2,68 4,74 15,87 3,31 4, ,07 2,18 5,09 13,76 2,68 5,13 17,19* 3,32* 5,17* 8 11,64 2,16 5,38 14,47 2,70 5,36 18,39 3,40 5, ,28 2,18 5,65 15,28 2,72 5,63 19,36* 3,42* 5,67* voda 12 12,93 2,19 5,91 16,08 2,73 5,89 20,32 3,43 5, ,90 2,21 6,30 17,28 2,75 6,28 21,77* 3,45* 6,31* -5 8,30 2,43 3,42 10,32 3,00 3,44 12,92 3,68 3,51-2 9,02 2,45 3,69 11,21 3,02 3,71 14,01 3,71 3,77 země 0 9,50 2,46 3,86 11,81 3,04 3,89 14,74 3,73 3,95 (solanka) 2 10,05 2,47 4,08 12,50 3,04 4,11 15,61 3,75 4, ,89 2,47 4,40 13,54 3,05 4,43 16,90 3,77 4, ,50 2,51 4,57 14,29 3,13 4,57 18,06 3,89 4, ,13 2,52 4,81 15,08 3,13 4,81 19,02 3,90 4,87 voda 12 12,76 2,53 5,04 15,87 3,14 5,05 19,97 3,91 5, ,71 2,54 5,39 17,04 3,16 5,40 21,41 3,93 5,45-5 8,20 2,71 3,03 10,20 3,34 3,05 12,75 4,11 3,11-2 8,89 2,73 3,25 11,05 3,37 3,27 13,80 4,15 3,33 země 0 9,34 2,75 3,40 11,62 3,39 3,42 14,50 4,18 3,47 (solanka) 2 9,89 2,76 3,58 12,29 3,41 3,61 15,35 4,19 3, ,70 2,77 3,86 13,31 3,42 3,89 16,62 4,22 3, ,35 2,87 3,96 14,11 3,55 3,98 17,72 4,38 4, ,97 2,87 4,17 14,88 3,55 4,19 18,68 4,39 4,25 voda 12 12,59 2,87 4,38 15,65 3,56 4,40 19,63 4,39 4, ,52 2,88 4,69 16,81 3,57 4,71 21,05 4,40 4,78-5 8,11 2,99 2,71 10,08 3,69 2,73 12,58* 4,53* 2,78* -2 8,75 3,02 2,90 10,89 3,73 2,92 13,59 4,58 2,97 země 0 9,19 3,04 3,02 11,42 3,75 3,04 14,26* 4,62* 3,09* 50 (solanka) 2 9,72 3,05 3,18 12,09 3,77 3,21 15,09 4,63 3, ,52 3,07 3,42 13,08 3,79 3,45 16,33* 4,66* 3,50* 8 11,21 3,22 3,48 13,93 3,97 3,51 17,39 4,87 3, ,81 3,22 3,67 14,69 3,97 3,70 18,34* 4,88* 3,76* voda 12 12,42 3,22 3,86 15,44 3,98 3,88 19,28 4,88 3, ,33 3,22 4,14 16,57 3,98 4,17 20,69* 4,88* 4,24* * údaje ověřované testovacím centrem WPZ Q = topný výkon (kw) P = příkon (kw) COP = topný faktor t 1 = teplota ( C) zdroje tepla (výparník) = výstupní teplota ( C) pro vytápění kondenzátoru Výkonové údaje zdroj tepla T voda protimraz. prostředek* země (solanka) 3K 75% 25% voda 5K 100% - Vytápění voda 7-10K 100% - Korekční faktor výkonu podíl protimrazového prostředku 20% 25% 30% 40% Q 1,01 1 0,99 0,98 P 1, ,995 0,99 * protimrazový prostředek: etylénglykol (např. Antifrogen N) 13

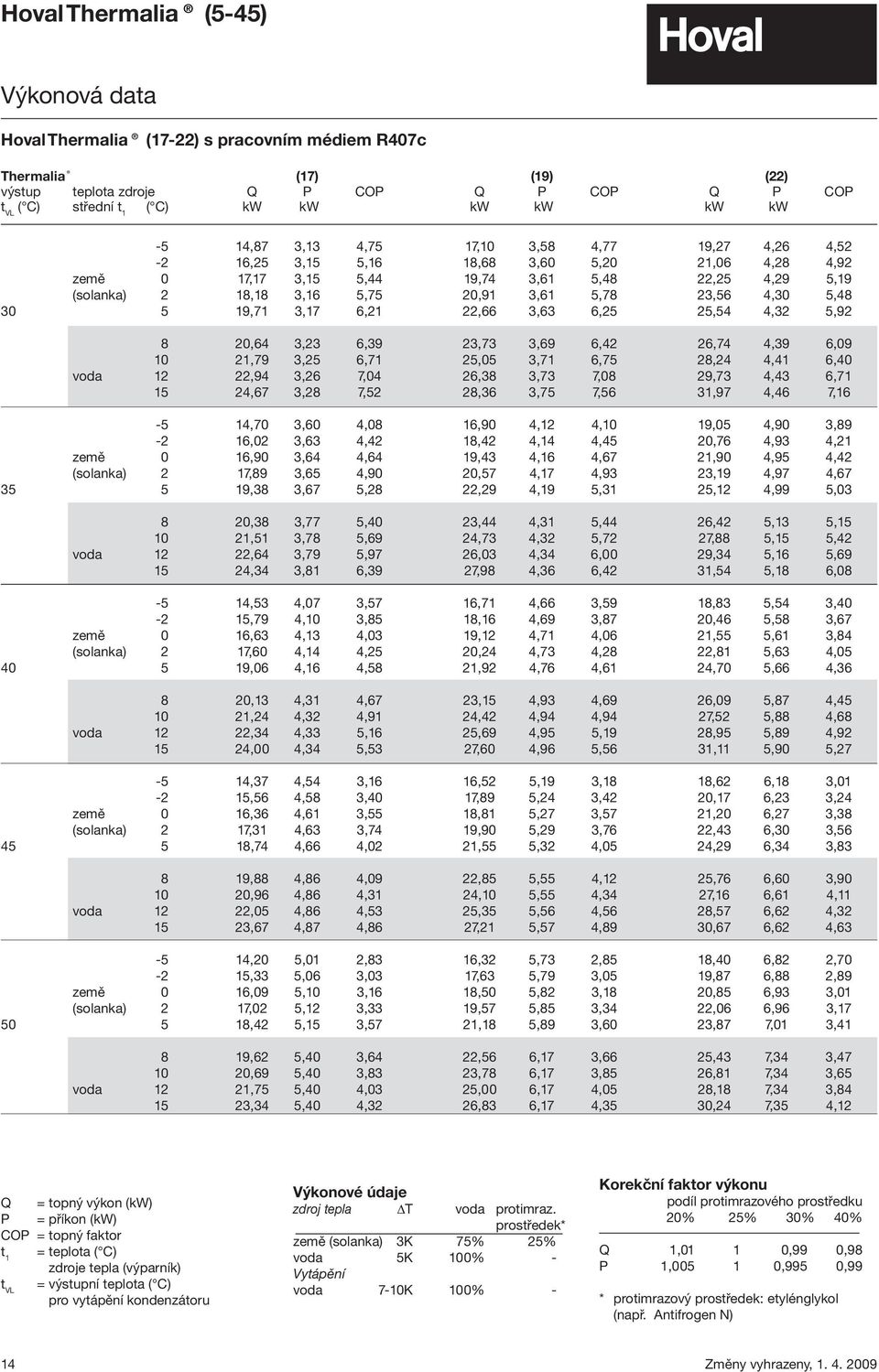

14 Hoval Thermalia (5-45) Výkonová data Hoval Thermalia (17-22) s pracovním médiem R407c Thermalia (17) (19) (22) výstup teplota zdroje Q P COP Q P COP Q P COP ( C) střední t 1 ( C) kw kw kw kw kw kw -5 14,87 3,13 4,75 17,10 3,58 4,77 19,27 4,26 4, ,25 3,15 5,16 18,68 3,60 5,20 21,06 4,28 4,92 země 0 17,17 3,15 5,44 19,74 3,61 5,48 22,25 4,29 5,19 (solanka) 2 18,18 3,16 5,75 20,91 3,61 5,78 23,56 4,30 5, ,71 3,17 6,21 22,66 3,63 6,25 25,54 4,32 5, ,64 3,23 6,39 23,73 3,69 6,42 26,74 4,39 6, ,79 3,25 6,71 25,05 3,71 6,75 28,24 4,41 6,40 voda 12 22,94 3,26 7,04 26,38 3,73 7,08 29,73 4,43 6, ,67 3,28 7,52 28,36 3,75 7,56 31,97 4,46 7, ,70 3,60 4,08 16,90 4,12 4,10 19,05 4,90 3, ,02 3,63 4,42 18,42 4,14 4,45 20,76 4,93 4,21 země 0 16,90 3,64 4,64 19,43 4,16 4,67 21,90 4,95 4,42 (solanka) 2 17,89 3,65 4,90 20,57 4,17 4,93 23,19 4,97 4, ,38 3,67 5,28 22,29 4,19 5,31 25,12 4,99 5, ,38 3,77 5,40 23,44 4,31 5,44 26,42 5,13 5, ,51 3,78 5,69 24,73 4,32 5,72 27,88 5,15 5,42 voda 12 22,64 3,79 5,97 26,03 4,34 6,00 29,34 5,16 5, ,34 3,81 6,39 27,98 4,36 6,42 31,54 5,18 6, ,53 4,07 3,57 16,71 4,66 3,59 18,83 5,54 3, ,79 4,10 3,85 18,16 4,69 3,87 20,46 5,58 3,67 země 0 16,63 4,13 4,03 19,12 4,71 4,06 21,55 5,61 3,84 (solanka) 2 17,60 4,14 4,25 20,24 4,73 4,28 22,81 5,63 4, ,06 4,16 4,58 21,92 4,76 4,61 24,70 5,66 4, ,13 4,31 4,67 23,15 4,93 4,69 26,09 5,87 4, ,24 4,32 4,91 24,42 4,94 4,94 27,52 5,88 4,68 voda 12 22,34 4,33 5,16 25,69 4,95 5,19 28,95 5,89 4, ,00 4,34 5,53 27,60 4,96 5,56 31,11 5,90 5, ,37 4,54 3,16 16,52 5,19 3,18 18,62 6,18 3, ,56 4,58 3,40 17,89 5,24 3,42 20,17 6,23 3,24 země 0 16,36 4,61 3,55 18,81 5,27 3,57 21,20 6,27 3,38 (solanka) 2 17,31 4,63 3,74 19,90 5,29 3,76 22,43 6,30 3, ,74 4,66 4,02 21,55 5,32 4,05 24,29 6,34 3, ,88 4,86 4,09 22,85 5,55 4,12 25,76 6,60 3, ,96 4,86 4,31 24,10 5,55 4,34 27,16 6,61 4,11 voda 12 22,05 4,86 4,53 25,35 5,56 4,56 28,57 6,62 4, ,67 4,87 4,86 27,21 5,57 4,89 30,67 6,62 4, ,20 5,01 2,83 16,32 5,73 2,85 18,40 6,82 2, ,33 5,06 3,03 17,63 5,79 3,05 19,87 6,88 2,89 země 0 16,09 5,10 3,16 18,50 5,82 3,18 20,85 6,93 3,01 (solanka) 2 17,02 5,12 3,33 19,57 5,85 3,34 22,06 6,96 3, ,42 5,15 3,57 21,18 5,89 3,60 23,87 7,01 3, ,62 5,40 3,64 22,56 6,17 3,66 25,43 7,34 3, ,69 5,40 3,83 23,78 6,17 3,85 26,81 7,34 3,65 voda 12 21,75 5,40 4,03 25,00 6,17 4,05 28,18 7,34 3, ,34 5,40 4,32 26,83 6,17 4,35 30,24 7,35 4,12 Q = topný výkon (kw) P = příkon (kw) COP = topný faktor t 1 = teplota ( C) zdroje tepla (výparník) = výstupní teplota ( C) pro vytápění kondenzátoru Výkonové údaje zdroj tepla T voda protimraz. prostředek* země (solanka) 3K 75% 25% voda 5K 100% - Vytápění voda 7-10K 100% - Korekční faktor výkonu podíl protimrazového prostředku 20% 25% 30% 40% Q 1,01 1 0,99 0,98 P 1, ,995 0,99 * protimrazový prostředek: etylénglykol (např. Antifrogen N) 14

15 Hoval Thermalia (5-45) Výkonová data Hoval Thermalia (26-45) s pracovním médiem R407c Thermalia (26) (30) (37) (45) výstup teplota zdroje Q P COP Q P COP Q P COP Q P COP ( C) střední t 1 ( C) kw kw kw kw kw kw kw kw -5 21,00 5,30 3,96 24,50 6,05 4,05 30,20 7,50 4,03 36,60 9,00 4, ,40 5,30 4,42 27,10 6,05 4,48 33,50 7,50 4,47 40,70 9,00 4,52 země 0 24,50 5,30 4,62 28,50 6,05 4,71 35,10 7,50 4,68 42,70 9,00 4,74 (solanka) 2 26,00 5,30 4,91 30,10 6,05 4,98 37,10 7,55 4,91 45,30 9,00 5, ,60 5,30 5,40 33,10 6,05 5,47 40,70 7,55 5,39 49,40 9,00 5, ,40 5,30 5,92 36,20 6,05 5,98 44,90 7,60 5,91 54,10 9,05 5, ,00 5,30 6,28 38,70 6,05 6,40 47,50 7,65 6,21 57,80 9,15 6,32 voda 12 34,80 5,35 6,50 40,30 6,10 6,61 49,70 7,75 6,41 60,00 9,30 6, ,40 5,35 6,99 43,40 6,15 7,06 53,40 7,85 6,80 65,40 9,50 6, ,90 5,95 3,51 24,20 6,75 3,59 29,80 8,35 3,57 36,40 10,20 3, ,00 5,95 3,87 26,60 6,75 3,94 32,90 8,40 3,92 40,00 10,10 3,96 země 0 24,20 5,95 4,07 27,90 6,80 4,10 34,40 8,40 4,10 41,80 10,10 4,14 (solanka) 2 25,60 5,95 4,30 29,60 6,80 4,35 36,50 8,45 4,32 44,40 10,10 4, ,00 5,95 4,71 32,30 6,75 4,79 39,60 8,45 4,69 48,50 10,10 4, ,60 5,95 5,14 35,30 6,75 5,23 43,80 8,50 5,15 53,10 10,10 5, ,50 5,95 5,46 37,40 6,75 5,54 46,40 8,50 5,46 56,30 10,20 5,52 voda 12 33,80 6,00 5,63 38,90 6,80 5,72 48,00 8,65 5,55 58,50 10,30 5, ,70 6,10 6,02 42,10 6,75 6,10 52,20 8,70 6,00 63,20 10,40 6, ,60 6,60 3,12 23,90 7,55 3,17 29,50 9,35 3,16 35,90 11,40 3, ,70 6,65 3,41 26,40 7,60 3,47 32,40 9,40 3,45 39,60 11,40 3,47 země 0 23,70 6,65 3,56 27,50 7,60 3,62 33,90 9,45 3,59 41,30 11,40 3,62 (solanka) 2 25,10 6,65 3,77 29,00 7,60 3,82 35,80 9,50 3,77 43,80 11,50 3, ,30 6,70 4,07 31,60 7,65 4,13 38,80 9,50 4,08 47,40 11,50 4, ,00 6,70 4,48 34,70 7,65 4,54 42,80 9,55 4,48 52,10 11,55 4, ,70 6,70 4,73 36,60 7,65 4,78 44,90 9,60 4,68 55,20 11,55 4,78 voda 12 33,10 6,80 4,87 38,00 7,70 4,94 47,10 9,70 4,86 57,30 11,60 4, ,70 6,80 5,25 40,90 7,70 5,31 50,70 9,70 5,23 61,90 11,60 5, ,40 7,55 2,70 23,50 8,55 2,75 29,10 10,70 2,72 35,50 13,00 2, ,40 7,60 2,95 25,80 8,65 2,98 31,90 10,80 2,95 38,90 13,10 2,97 země 0 23,40 7,60 3,08 27,00 8,70 3,10 33,30 10,80 3,08 40,70 13,20 3,08 (solanka) 2 24,60 7,65 3,22 28,40 8,70 3,26 35,10 10,90 3,22 42,70 13,20 3, ,80 7,65 3,50 31,00 8,75 3,54 38,30 11,00 3,48 46,70 13,30 3, ,30 7,70 3,81 33,70 8,75 3,85 41,60 11,00 3,78 50,80 13,30 3, ,90 7,70 4,01 35,60 8,80 4,05 43,80 11,00 3,98 53,40 13,35 4,00 voda 12 32,10 7,80 4,12 36,90 8,85 4,17 45,50 11,15 4,08 55,50 13,40 4, ,60 7,80 4,44 39,90 8,90 4,48 49,10 11,20 4,38 59,60 13,40 4, ,60 8,20 2,51 23,60 9,20 2,57 29,30 11,70 2,50 35,70 14,20 2, ,20 8,25 2,69 25,60 9,35 2,74 31,70 11,80 2,69 38,70 14,30 2,71 země 0 23,20 8,30 2,80 26,70 9,45 2,83 33,20 11,90 2,79 40,40 14,40 2,81 (solanka) 2 24,50 8,35 2,93 28,10 9,50 2,96 34,70 11,90 2,92 42,50 14,50 2, ,50 8,35 3,17 30,60 9,55 3,20 37,80 12,00 3,15 46,50 14,60 3, ,80 8,40 3,43 33,30 9,60 3,47 41,00 12,00 3,42 50,10 14,60 3, ,40 8,40 3,62 35,10 9,65 3,64 43,30 12,10 3,58 52,70 14,65 3,60 voda 12 31,60 8,50 3,72 36,40 9,75 3,73 45,00 12,20 3,69 54,80 14,70 3, ,00 8,55 3,98 37,34 9,80 3,81 48,20 12,25 3,93 59,00 14,75 4,00 Q = topný výkon (kw) P = příkon (kw) COP = topný faktor t 1 = teplota ( C) zdroje tepla (výparník) = výstupní teplota ( C) pro vytápění kondenzátoru Výkonové údaje zdroj tepla T voda protimraz. prostředek* země (solanka) 3K 75% 25% voda 5K 100% - Vytápění voda 7-10K 100% - Korekční faktor výkonu podíl protimrazového prostředku 20% 25% 30% 40% Q 1,01 1 0,99 0,98 P 1, ,995 0,99 * protimrazový prostředek: etylénglykol (např. Antifrogen N) 15

16 Hoval Thermalia (8H-45H) Výkonová data Hoval Thermalia (8H-12H) s pracovním médiem R134a Thermalia (8H) (10H) (12H) výstup teplota zdroje Q P COP Q P COP Q P COP ( C) střední t 1 ( C) kw kw kw kw kw kw -5 4,37* 1,18* 3,71* 5,23 1,31 3,99 6,30 1,57 4,01-2 4,86 1,18 4,14 5,76 1,32 4,36 6,95 1,59 4,38 země 0 5,20* 1,18* 4,42* 6,12 1,33 4,60 7,38 1,60 4,63 35 (solanka) 2 5,51 1,17 4,71 6,50 1,33 4,88 7,84 1,60 4,91 5 5,98* 1,16* 5,14* 7,07 1,33 5,30 8,52 1,60 5,33 voda 10 6,78* 1,15* 5,89* 7,96 1,35 5,88 9,59 1,62 5, ,77* 1,15* 6,76* 9,03 1,36 6,65 10,89 1,63 6,69-5 4,31 1,34 3,21 5,13 1,49 3,44 6,18 1,79 3,46-2 4,81 1,33 3,61 5,69 1,50 3,79 6,86 1,80 3,81 40 země 0 5,14 1,33 3,87 6,06 1,51 4,01 7,31 1,81 4,04 (solanka) 2 5,46 1,32 4,12 6,44 1,51 4,26 7,76 1,81 4,29 5 5,93 1,32 4,49 7,00 1,51 4,63 8,44 1,81 4,66 voda 10 6,68 1,32 5,07 7,85 1,53 5,13 9,46 1,84 5, ,69 1,32 5,83 8,93 1,54 5,80 10,77 1,84 5,84-5 4,25 1,51 2,82 5,03 1,67 3,01 6,07 2,00 3,03-2 4,76 1,49 3,19 5,61 1,68 3,34 6,77 2,02 3,36 země 0 5,09 1,48 3,44 6,00 1,69 3,55 7,24 2,03 3,57 45 (solanka) 2 5,41 1,48 3,66 6,37 1,69 3,77 7,69 2,03 3,79 5 5,88 1,48 3,98 6,93 1,69 4,10 8,36 2,03 4,12 voda 10 6,58 1,48 4,44 7,74 1,71 4,53 9,33 2,05 4, ,62 1,49 5,11 8,83 1,72 5,14 10,65 2,06 5,17-5 4,19* 1,67* 2,51* 4,93 1,85 2,66 5,95 2,22 2,68-2 4,70 1,65 2,85 5,54 1,86 2,97 6,68 2,23 2,99 země 0 5,04* 1,63* 3,09* 5,94 1,87 3,18 7,17 2,24 3,20 50 (solanka) 2 5,36 1,63 3,28 6,31 1,87 3,37 7,61 2,24 3,40 5 5,83* 1,63* 3,57* 6,86 1,87 3,67 8,28 2,24 3,69 voda 10 6,48* 1,65* 3,93* 7,63 1,88 4,05 9,20 2,26 4, ,54* 1,66* 4,54* 8,74 1,90 4,59 10,53 2,28 4,62-5 4,07 1,85 2,19 4,79 2,09 2,29 5,77 2,51 2,30-2 4,61 1,83 2,52 5,44 2,09 2,61 6,56 2,50 2,62 země 0 4,98 1,82 2,74 5,87 2,09 2,82 7,08 2,50 2,84 55 (solanka) 2 5,30 1,83 2,90 6,24 2,09 2,98 7,53 2,51 3,00 5 5,77 1,84 3,14 6,80 2,10 3,23 8,20 2,52 3,25 voda 10 6,42 1,84 3,48 7,55 2,12 3,57 9,10 2,53 3, ,43 1,86 3,99 8,63 2,14 4,04 10,40 2,56 4,06-2 4,53 2,02 2,24 5,34 2,31 2,31 6,44 2,77 2,32 země 0 4,92 2,01 2,45 5,81 2,30 2,52 7,00 2,76 2,54 60 (solanka) 2 5,24 2,02 2,59 6,18 2,31 2,67 7,45 2,77 2,69 5 5,71 2,04 2,80 6,73 2,33 2,88 8,12 2,80 2,90 voda 10 6,36 2,04 3,12 7,46 2,35 3,18 9,00 2,81 3, ,33 2,06 3,55 8,52 2,37 3,59 10,27 2,84 3,61 * údaje ověřované testovacím centrem WPZ Q = topný výkon (kw) P = příkon (kw) COP = topný faktor t 1 = teplota ( C) zdroje tepla (výparník) = výstupní teplota ( C) pro vytápění kondenzátoru Výkonové údaje zdroj tepla T voda protimraz. prostředek* země (solanka) 3K 75% 25% voda 5K 100% - Vytápění voda 7-10K 100% - Korekční faktor výkonu podíl protimrazového prostředku 20% 25% 30% 40% Q 1,01 1 0,99 0,98 P 1, ,995 0,99 * protimrazový prostředek: etylénglykol (např. Antifrogen N) 16

17 Hoval Thermalia (8H-45H) Výkonová data Hoval Thermalia (15H-19H) s pracovním médiem R134a Thermalia (15H) (17H) (19H) výstup teplota zdroje Q P COP Q P COP Q P COP ( C) střední t 1 ( C) kw kw kw kw kw kw -5 7,96* 1,97* 4,05* 9,29 2,29 4,07 10,66 2,65 4,02-2 8,77 1,98 4,43 10,24 2,31 4,44 11,75 2,67 4,39 země 0 9,32* 1,99* 4,67* 10,88 2,32 4,69 12,48 2,69 4,64 35 (solanka) 2 9,90 1,99 4,96 11,55 2,32 4,98 13,25 2,69 4, ,77* 2,00* 5,40* 12,57 2,32 5,41 14,41 2,70 5,35 voda 10 12,09* 2,03* 5,96* 14,14 2,36 5,99 16,22 2,74 5, ,73* 2,03* 6,75* 16,05 2,37 6,78 18,41 2,74 6,71-5 7,70 2,20 3,50 9,12 2,55 3,57 10,46 2,97 3,52-2 8,62 2,21 3,89 10,11 2,57 3,93 11,60 2,99 3,88 země 0 9,23 2,22 4,15 10,77 2,59 4,17 12,36 3,01 4,11 40 (solanka) 2 9,80 2,23 4,40 11,44 2,59 4,41 13,13 3,02 4, ,65 2,24 4,76 12,44 2,61 4,77 14,28 3,03 4,71 voda 10 11,93 2,27 5,25 13,95 2,65 5,27 16,00 3,08 5, ,58 2,29 5,92 15,88 2,67 5,95 18,21 3,10 5,87-5 7,44 2,44 3,05 8,94 2,82 3,17 10,26 3,29 3,12-2 8,46 2,44 3,46 9,98 2,84 3,51 11,45 3,31 3,46 země 0 9,14 2,45 3,73 10,67 2,85 3,74 12,24 3,32 3,68 45 (solanka) 2 9,70 2,46 3,94 11,33 2,87 3,95 13,00 3,34 3, ,54 2,48 4,25 12,32 2,89 4,27 14,14 3,36 4,20 voda 10 11,78 2,52 4,68 13,76 2,93 4,70 15,78 3,41 4, ,42 2,55 5,26 15,70 2,97 5,28 18,01 3,46 5,20-5 7,18* 2,67* 2,69* 8,77 3,09 2,84 10,06 3,60 2,79-2 8,30 2,67 3,10 9,85 3,11 3,17 11,29 3,63 3,12 země 0 9,05* 2,68* 3,38* 10,56 3,12 3,39 12,12 3,64 3,33 50 (solanka) 2 9,60 2,69 3,56 11,22 3,14 3,57 12,87 3,66 3, ,43* 2,72* 3,84* 12,20 3,17 3,85 14,00 3,70 3,78 voda 10 11,62* 2,76* 4,21* 13,56 3,21 4,22 15,56 3,75 4, ,27* 2,81* 4,72* 15,53 3,28 4,74 17,81 3,82 4,66-5 7,10 3,00 2,37 8,51 3,49 2,44 9,76 4,07 2,40-2 8,21 2,99 2,74 9,67 3,48 2,78 11,09 4,06 2,73 země 0 8,95 2,99 2,99 10,44 3,48 3,00 11,98 4,06 2,95 55 (solanka) 2 9,50 3,01 3,16 11,10 3,50 3,17 12,73 4,08 3, ,33 3,03 3,41 12,09 3,53 3,42 13,87 4,12 3,37 voda 10 11,49 3,09 3,72 13,41 3,56 3,76 15,39 4,16 3, ,12 3,14 4,18 15,34 3,62 4,23 17,59 4,23 4,16-2 8,11 3,31 2,45 9,50 3,86 2,46 10,89 4,50 2,42 země 0 8,84 3,30 2,68 10,32 3,84 2,69 11,84 4,48 2,64 60 (solanka) 2 9,40 3,32 2,83 10,98 3,86 2,85 12,60 4,50 2, ,23 3,35 3,06 11,97 3,89 3,08 13,73 4,54 3,02 voda 10 11,36 3,42 3,32 13,26 3,91 3,39 15,21 4,57 3, ,97 3,47 3,74 15,14 3,97 3,81 17,37 4,63 3,75 * údaje ověřované testovacím centrem WPZ Q = topný výkon (kw) P = příkon (kw) COP = topný faktor t 1 = teplota ( C) zdroje tepla (výparník) = výstupní teplota ( C) pro vytápění kondenzátoru Výkonové údaje zdroj tepla T voda protimraz. prostředek* země (solanka) 3K 75% 25% voda 5K 100% - Vytápění voda 7-10K 100% - Korekční faktor výkonu podíl protimrazového prostředku 20% 25% 30% 40% Q 1,01 1 0,99 0,98 P 1, ,995 0,99 * protimrazový prostředek: etylénglykol (např. Antifrogen N) 17

18 Hoval Thermalia (8H-45H) Leistungsdaten Hoval Thermalia (22H-30H) s pracovním médiem R134a Thermalia (22H) (26H) (30H) výstup teplota zdroje Q P COP Q P COP Q P COP ( C) střední t 1 ( C) kw kw kw kw kw kw -5 11,96 3,12 3,83 14,19 3,68 3,85 16,48 4,27 3, ,18 3,15 4,18 15,65 3,72 4,21 18,17 4,31 4,21 země 0 14,00 3,17 4,42 16,62 3,74 4,44 19,30 4,34 4,45 35 (solanka) 2 14,87 3,17 4,69 17,65 3,74 4,72 20,50 4,34 4, ,17 3,18 5,09 19,20 3,75 5,12 22,29 4,35 5,13 voda 10 18,20 3,23 5,64 21,61 3,81 5,67 25,09 4,42 5, ,65 3,23 6,39 24,51 3,81 6,43 28,47 4,43 6, ,73 3,51 3,35 13,93 4,14 3,36 16,17 4,80 3, ,01 3,53 3,68 15,45 4,17 3,70 17,94 4,83 3,71 země 0 13,86 3,55 3,90 16,46 4,20 3,92 19,11 4,86 3,93 40 (solanka) 2 14,72 3,56 4,13 17,48 4,21 4,15 20,30 4,87 4, ,01 3,58 4,47 19,01 4,23 4,50 22,08 4,90 4,51 voda 10 17,95 3,63 4,94 21,31 4,29 4,96 24,75 4,97 4, ,43 3,67 5,57 24,25 4,33 5,60 28,16 5,02 5, ,51 3,89 2,96 13,66 4,60 2,97 15,86 5,32 2, ,84 3,92 3,28 15,24 4,63 3,29 17,70 5,36 3,31 země 0 13,73 3,93 3,49 16,30 4,65 3,50 18,93 5,38 3,52 45 (solanka) 2 14,58 3,95 3,69 17,31 4,68 3,70 20,10 5,41 3, ,86 3,98 3,98 18,82 4,71 4,00 21,86 5,45 4,01 voda 10 17,70 4,04 4,38 21,02 4,78 4,40 24,41 5,52 4, ,21 4,10 4,93 23,99 4,85 4,95 27,85 5,61 4, ,28 4,27 2,64 13,39 5,06 2,65 15,55 5,84 2, ,67 4,30 2,95 15,04 5,09 2,96 17,47 5,88 2,97 země 0 13,59 4,32 3,15 16,14 5,11 3,16 18,74 5,90 3,18 50 (solanka) 2 14,44 4,34 3,32 17,14 5,14 3,33 19,90 5,94 3, ,70 4,38 3,58 18,64 5,19 3,59 21,65 5,99 3,61 voda 10 17,45 4,44 3,93 20,72 5,26 3,94 24,06 6,08 3, ,98 4,53 4,41 23,72 5,37 4,42 27,55 6,20 4, ,44 4,82 2,58 14,77 5,71 2,59 17,16 6,59 2,60 země 0 13,44 4,81 2,79 15,95 5,70 2,80 18,52 6,58 2,82 (solanka) 2 14,28 4,84 2,95 16,96 5,73 2,96 19,69 6,62 2, ,55 4,88 3,18 18,46 5,78 3,19 21,44 6,68 3,21 voda 10 17,26 4,93 3,50 20,49 5,84 3,51 23,79 6,74 3, ,73 5,01 3,94 23,43 5,94 3,95 27,20 6,85 3, ,28 5,31 2,50 15,77 6,29 2,51 18,31 7,26 2,52 země 2 14,13 5,34 2,65 16,78 6,32 2,65 19,48 7,30 2,67 60 (solanka) 5 15,41 5,38 2,86 18,29 6,38 2,87 21,24 7,36 2,88 voda 10 17,07 5,41 3,15 20,26 6,41 3,16 23,53 7,40 3, ,48 5,49 3,55 23,13 6,50 3,56 26,86 7,51 3,58 Q = topný výkon (kw) P = příkon (kw) COP = topný faktor t 1 = teplota ( C) zdroje tepla (výparník) = výstupní teplota ( C) pro vytápění kondenzátoru Výkonové údaje zdroj tepla T voda protimraz. prostředek* země (solanka) 3K 75% 25% voda 5K 100% - Vytápění voda 7-10K 100% - Korekční faktor výkonu podíl protimrazového prostředku 20% 25% 30% 40% Q 1,01 1 0,99 0,98 P 1, ,995 0,99 * protimrazový prostředek: etylénglykol (např. Antifrogen N) 18

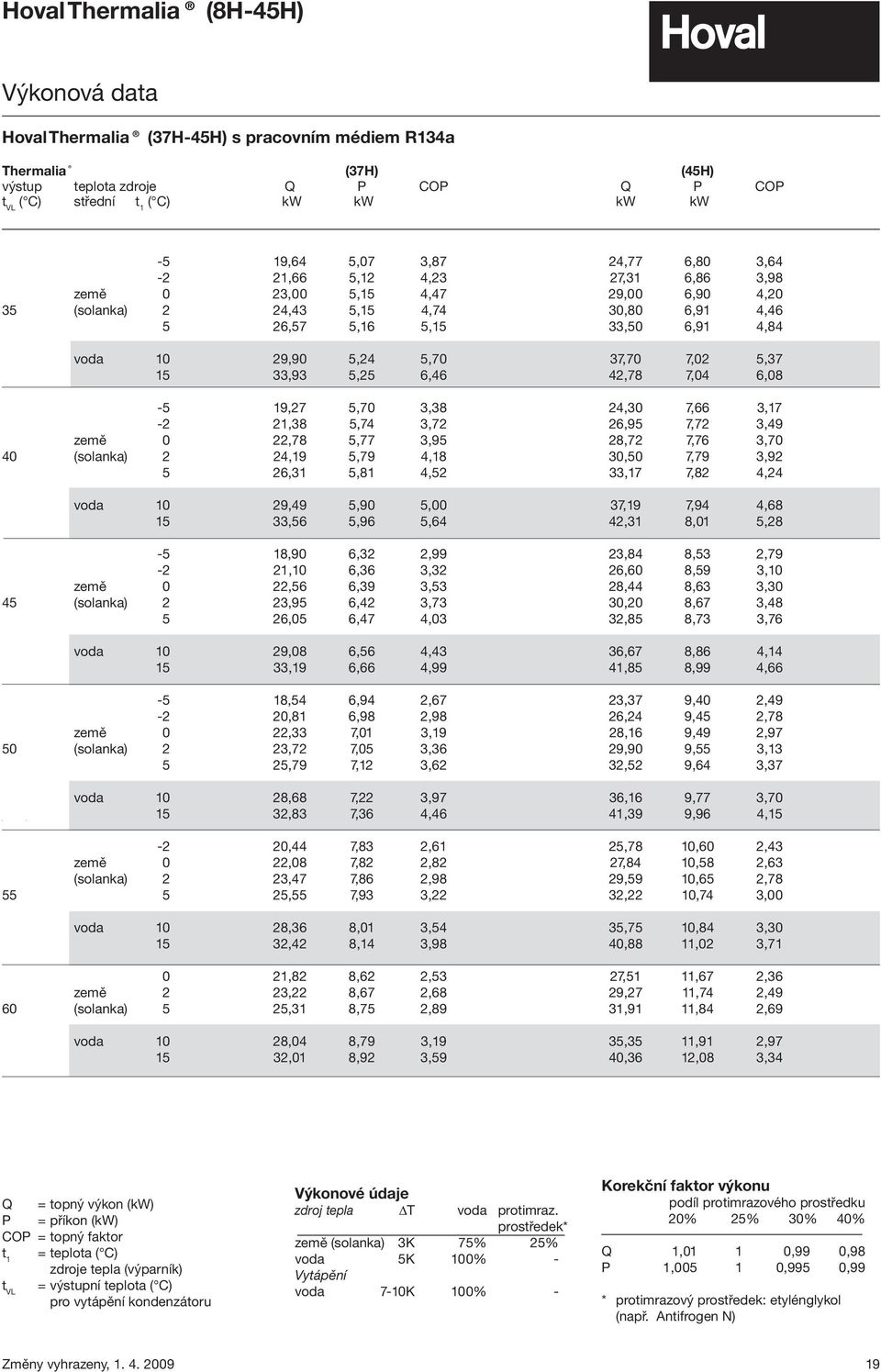

19 Hoval Thermalia (8H-45H) Výkonová data Hoval Thermalia (37H-45H) s pracovním médiem R134a Thermalia (37H) (45H) výstup teplota zdroje Q P COP Q P COP ( C) střední t 1 ( C) kw kw kw kw -5 19,64 5,07 3,87 24,77 6,80 3, ,66 5,12 4,23 27,31 6,86 3,98 země 0 23,00 5,15 4,47 29,00 6,90 4,20 35 (solanka) 2 24,43 5,15 4,74 30,80 6,91 4, ,57 5,16 5,15 33,50 6,91 4,84 voda 10 29,90 5,24 5,70 37,70 7,02 5, ,93 5,25 6,46 42,78 7,04 6, ,27 5,70 3,38 24,30 7,66 3, ,38 5,74 3,72 26,95 7,72 3,49 země 0 22,78 5,77 3,95 28,72 7,76 3,70 40 (solanka) 2 24,19 5,79 4,18 30,50 7,79 3, ,31 5,81 4,52 33,17 7,82 4,24 voda 10 29,49 5,90 5,00 37,19 7,94 4, ,56 5,96 5,64 42,31 8,01 5, ,90 6,32 2,99 23,84 8,53 2, ,10 6,36 3,32 26,60 8,59 3,10 země 0 22,56 6,39 3,53 28,44 8,63 3,30 45 (solanka) 2 23,95 6,42 3,73 30,20 8,67 3, ,05 6,47 4,03 32,85 8,73 3,76 voda 10 29,08 6,56 4,43 36,67 8,86 4, ,19 6,66 4,99 41,85 8,99 4, ,54 6,94 2,67 23,37 9,40 2, ,81 6,98 2,98 26,24 9,45 2,78 země 0 22,33 7,01 3,19 28,16 9,49 2,97 50 (solanka) 2 23,72 7,05 3,36 29,90 9,55 3, ,79 7,12 3,62 32,52 9,64 3,37 voda 10 28,68 7,22 3,97 36,16 9,77 3, ,83 7,36 4,46 41,39 9,96 4, ,44 7,83 2,61 25,78 10,60 2,43 země 0 22,08 7,82 2,82 27,84 10,58 2,63 (solanka) 2 23,47 7,86 2,98 29,59 10,65 2, ,55 7,93 3,22 32,22 10,74 3,00 voda 10 28,36 8,01 3,54 35,75 10,84 3, ,42 8,14 3,98 40,88 11,02 3, ,82 8,62 2,53 27,51 11,67 2,36 země 2 23,22 8,67 2,68 29,27 11,74 2,49 60 (solanka) 5 25,31 8,75 2,89 31,91 11,84 2,69 voda 10 28,04 8,79 3,19 35,35 11,91 2, ,01 8,92 3,59 40,36 12,08 3,34 Q = topný výkon (kw) P = příkon (kw) COP = topný faktor t 1 = teplota ( C) zdroje tepla (výparník) = výstupní teplota ( C) pro vytápění kondenzátoru Výkonové údaje zdroj tepla T voda protimraz. prostředek* země (solanka) 3K 75% 25% voda 5K 100% - Vytápění voda 7-10K 100% - Korekční faktor výkonu podíl protimrazového prostředku 20% 25% 30% 40% Q 1,01 1 0,99 0,98 P 1, ,995 0,99 * protimrazový prostředek: etylénglykol (např. Antifrogen N) 19

20 Hoval Thermalia (5-45) a (8H-45H) Výkonová data Vytápění Průtokový objem kondenzátoru Q. c V = t 1 ( m3 /h ) Q = topný výkon (kw) t 1 = rozdíl teplot výstup / vstup ( K ) C = 0,86 Tlaková ztráta kondenzátoru pro vodu kpa = typ (5) 2 = typ (7) 3 = typ (8-10) a (8H-10H) 4 = typ (12-15) a (12H-15H) 5 = typ (17) a (17H) 6 = typ (19) a (19H) 7 = typ (22-26) a (22H-26H) 8 = typ (30) a (30H) 9 = typ (37-45) a (37H-45H) P, kpa = tlaková ztráta pro vodu (1 kpa = 0,1 mws) m 3 /h 20

21 Hoval Thermalia (5-45) a (8H-45H) Výkonová data Chladicí výkon Q 0 = Q - P Q = topný výkon (kw) P = příkon kompresoru (kw) Q 0 = chladicí výkon (kw) Zdroj tepla objemový průtok výparníku t 2 = rozdíl teplot výstup / vstup ( K ) C = 0,86 c p γ Q 0. c V = ( m3 /h ) t 2. c p. γ = 0,89 (měrné teplo) = 1,05 (měrná hmotnost - hustota) Tlaková ztráta výparníku s etylénglykolem 25 % (Antifrogen N) kpa = typ (5) 2 = typ (7-8) a (8H) 3 = typ (10) a (10H) 4 = typ (12) a (12H) 5 = typ (15-17) a (15H-17H) 6 = typ (19) a (19H) 7 = typ (22) a (22H) 8 = typ (26) a (26H) 9 = typ (30) a (30H) 10 = typ (37) a (37H) 11 = typ (45) a (45H) Upozornění: Při aplikaci je třeba dbát návodů pro montáž a provoz tepelného čerpadla Thermalia P, kpa = tlaková ztráta (s protimrazovou ochranou) (1 kpa = 0,1 mws) P = f x P f etylénglykol % (Antifrogen N) 0, ,03 30 Pw, kpa = tlaková ztráta (s vodou) (1 kpa = 0.1 mws) P w = P x 0.89 Pokyny pro plánování využívání zdroje tepla energetickou náročnost aplikaci - viz Projektování m 3 /h 21
