1 Průmyslová Identifikace SIMATIC Ident Průmyslová identifikace TIA 2016 siemens.com/ident

2 SIMATIC IDENT 30 let na trhu Optická Identifikace (OID) Rádio Frekvenční IDentifikace (RFID) Čtení kódů Rozpoznání textu Rozpoznání tvaru Krátký rozsah (HF) Dlouhý rozsah (UHF) SIMATIC Ident

3 SIMATIC Ident Produktové portfolio - přehled SIMATIC RF200 SIMATIC RF300 SIMATIC RF600 SIMATIC MV400 SIMATIC MV300 Technologie RFID 13,56 MHz (až do 0,6 m) RFID MHz (až do 8 m) 1D/2D kódy OCR (Optical Characters Recognition) Portfolio Stacionární čtečky, Ruční čtečky, Antény, Transpondéry Stacionární čtečky, Ruční čtečky, Antény, Transpondéry Stacionární čtečky, Ruční čtečky, Benefity - velký objem dat - až do 64 kbyte (čtení/zápis) - rychlý přenos dat až do 0,6 m - velké čtecí vzdálenosti až do 8 m - levné smart štítky - data až do 4 kbyte (čtení/zápis) - bez zvláštních datových nosičů - pouze pro čtení až do 3 m Page

4 SIMATIC MV400 / MV300 Spolehlivá detekce 1D/2D kódů, textů a tvarů Top vlastnosti Optická Identifikace Vlastnosti / Funkce Benefity Výkonné algoritmy pro čtení kódů s malým kontrastem Čtení a porovnávání kódů, textů a tvarů jedním produktem Web- server - uživatelský interface ; jednoduché ovládání Integrovaný Ethernet / Profinet interface Kompletní, škálovatelné portfolio stacionárních a ručních čteček Spolehlivé a rychlé čtení na různých površích v náročných průmyslových prostředích Integrace do TIA portálu Jednoduché, rychlé projektování a instalace Čtení všech běžných datamatrixových a čárkových kódů

5 SIMATIC Ident _ RFID Identifikace různé projekty ve výrobě a logistice Cílové průmysly / aplikace Management výrobního a materiálového toku Kontrola výroby ve vztahu k reálným objednávkám Decentralizovaná dostupnost objednacích dat Správná sekvence materiálu ve výrobních procesech Asset Management Informace o zboží na skladě a stavu v reálném čase Optimalizace využití nástrojů a kontejnérů Bezchybná identifikace bez jakékoli manuálního zásahu Track & Trace a management zásobovacího řetězce Real-time synchronizace reálného toku materiálu a digitálního světa Kompletní transparentnost v každém okamžiku

6 Kapcita paměti transpondéru Kriteria pro výběr RFID systému: velikost dat vs. dosah 64 Kbytů SIMATIC RF300 8 Kbytů MHz ISO SIMATIC RF200 (MOBY D) 20 bytů Opakovatelně použitelné transpondéry pro aplikace v uzavřených smyčkách 13.56MHz ISO/IEC Simatic RF /902 MHz ISO/IEC EPCglobal Gen-2 12 bytů Range 0.3 m 1.0 m 3.0 m 8.0 m

7 SIMATIC RF200 / SIMATIC RF300 Kompaktní a spolehlivé v HF rozsahu Top vlastnosti HF-RFID Vlastnosti / Funkce Benefity Speciální bezpečný přenos dat s jejich vysokou ochranou Bezúdržbové transpondéry s velikostí paměti až do 64kByte memory Robustní, kompaktní čtečky a transpondéry s vysokým krytím Jednoduchá integrace do SIMATIC, PROFIBUS, PROFINET a Ethernet Spolehlivé a rychlé čtení v nárožných průmyslových prostředích Vysoký stupeň ochrany dat Nejvyšší produktivita díky rychlému přenosu velkých objemů dat Škálovatelné portfolio Redukce nákladů na instalaci a programování

8 05_2016 SIMATIC RF600 GEN2 Posouvá RFID na vyšší úroveň siemens.com/rf600

9 SIMATIC RF600 typické aplikace Identifikace transportních kontejnérů na příjmu zboží Kontrola výroby pokud máme různé varianty produktů Skladový management Zpětné vyhledávání dodaných dílů a hotových výrobků Permanentní identifikace dílů v produkční síti Automatický záznam zboží na výstupní expedici Zázman historického použití kontejnerů Kontrolní a servisní procesy Monitoring přijezdu / výjezdu vozidel Reference:

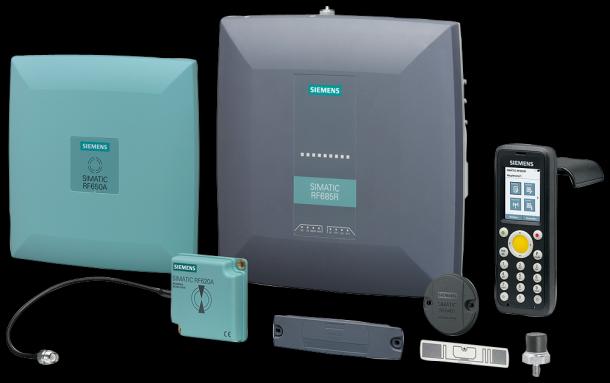

10 SIMATIC RF600 Vysoce výkonný RFID-Systém s dlouhým dosahem Čtečky Antény Ruční čtečky Transpondéry NEW NEW RF650R možnost připojit až čtyři externí antény, integrovaná procesní logika, pro použití v logistických aplikacích RF680R možnost připojit až čtyři externí antény, integrovaná procesní logika, pro použití v automatizaci průmyslového prostředí RF685R s jednou interní a s jedním konektorem pro připojení různých externích antén, pro použití v automatizaci průmyslového prostředí RF620A extra kompaktní design RF640A/RF642A standardní antény pro nejrůznější variace aplikací RF650A kruhová anténa pro aplikace v logistice RF660A výkonná anténa pro široké možnosti aplikací ; vysoké krytí RF680A vysoce adaptabilní anténa pro aplikace v průmyslovém prostředí RF650M kompaktní a vysoce výkonná ruční čtečka RF610T RF620T RF625T RF630T RF640T Gen2 RF680T Labels

11 Nové čtečky SIMATIC RF600 vám nabízí rozličné aplikační možnosti Produktová data - přehled SIMATIC RF650R SIMATIC RF680R SIMATIC RF685R Antény 4x externí 4x externí 1x interní (adaptabilní) 1x externí Vysílací výkon až do 1000 mw až do 2000 mw až do 2000 mw Interface 1x TCP/IP 1x TCP/IP 1x TCP/IP, PROFINET 1x TCP/IP 1x TCP/IP, PROFINET Krytí IP30 IP65 IP65 Objednací číslo 6GT2811-6AB20-0AA0 (ETSI) 6GT2811-6AB20-1AA0 (FCC) 6GT2811-6AB20-2AA0 (CMIIT) 6GT2811-6AB20-4AA0 (ARIB) 6GT2811-6AA10-0AA0 (ETSI) 6GT2811-6AA10-1AA0 (FCC) 6GT2811-6AA10-2AA0 (CMIIT) 6GT2811-6AA10-4AA0 (ARIB) 6GT2811-6CA10-0AA0 (ETSI) 6GT2811-6CA10-1AA0 (FCC) 6GT2811-6CA10-2AA0 (CMIIT) 6GT2811-6CA10-4AA0 (ARIB)

12 Čtečky SIMATIC RF600 V2.2 Vlastnosti/ Funkce Benefit WEB server a Internetový prohlížeč umožňují přístup ke konfiguraci, uvádění do chodu a k diagnostickým nástrojům Rychlé uvedení do chodu a diagnostiky významně snižují časovou náročnost ukončení projektu Diagnostiky během provozu a diagnostika historie na logu Rozsáhlá funkce jednoduché a rychlé diagnostiky umožňuje vysokou provozní využitelnost v provozu z hlediska času Rozsáhlé integrační options Ethernet, PROFINET CC-B, PROFIBUS Standardní funkční bloky pro RF68x Plně integrováno do TIA jednoduché a flexibilní options pro připojení do řídících a IT systémů Prvotřídní UHF radio modul a vyzkoušené "UHF for Industry" algorithmy Maximální spolehlivost během procesu čtení/zápis dokonce i v těžkých prostředích pro rádiový přenos Rádio protokol ISO B/C Jednoduchá migrace starých systémů s protokolem ISO B Variabilní anténní polarizace (integrovaná anténa u RF685R) Šetří čas při navrhování projektů a tím snižuje projekční náklady Uvolněno do prodeje: 01/ bit kódování dat podle DVDA 55xx Interface také v čínském jazyce Úlohy v automobilovém průmyslu vyžadují kódování ASCII znaků 6 bity, místo obvykými 8 bity. RF600 V 2.2 tyto požadavky splňuje. Jednodušší, rychlejší uvádění do chodu a diagnostika

13 SIMATIC RF650A/RF680A Vlastnosti/ Funkce Benefity SIMATIC RF650A for logistické aplikace Kombinace čtečky RF650R a antén RF650A umožňuje použití levného ( 170,- ) RFID systému pro logistické aplikace SIMATIC RF680A - špičková adaptabilní anténa Zjednodušené projektové plánování. Anténa má variabilní polarizaci vyberte si : vertikální, horizontální či kruhovou. ( 295,- ) Spolehlivá identifikace dokonce i při požadavku na provoz v bezdrátovém prostředí. Zvýšený poměr přední a zadní části antény Odrazy a postranní vlivy jsou definiitivně zmenšeny Integrovaný velký LED-indikátor (RF680A) Rychlá a detailní diagnostika sběru dat a stavu chyb Uvolněno do prodeje : 02/2016 Vysoký stupeň krytí (IP65) a širší teplotní rozsah ( C) Pro použití v těžkých průmyslových prostředích Radio frekvence : MHz Díky jejich širokopásmovému designu jsou obě antény použitelné v globálních

14 Bezproblémová a snadná integrace systému šetří čas a peníze TOP vlastnosti. SIMATIC RF600 Integrace systému Vlastnosti / Funkce Benefity Komplexní intalační a diagnostické nástroje pomocí web-serveru Standardní funkční bloky integrované do TIA portalu Integrovaný Ethernet / Profinet interface 6 bitové kódování dat podle VDA 55xx Interface v různých jazycích vč. čínského Není potřeba nějakého dalšího instalačního SW, update na PC Flexibilní přístup z různých lokací továrny Méně práce pro programátora Rychlá instalace Snížená cena hardware Základ pro sjednocení dat managementu celého zásobovacího řetězce

15 Uživatelský interface na Internetovém prohlížeči Mnoho funkcí pro uvádění do chodu a diagnostické funkce Všechny relevantní informace k disposici na první pohled (síla signálu, aktivace výkonu, frekvence identifikace) Grafické znázornění umožňuje detailní analýzu čtecího bodu Diagnostický log nahrává všechny změny na čtečce (okamžik čtení, okamžik zápisu, chyby.) pro pozdější vyhodnocení

16 TOP vlastnosti SIMATIC RF650M Mobilní RFID-čtečka SIMATIC RF650M kompaktní a vysoce výkonná ruční čtečka Jednoducché použití WLAN integrováno Vysoké krytí (IP54) Dokovací stanice s USB a Ethernet interface Vysoký rádiový výkon pro čtení na dlouhé vzdálenosti

17 Integrace SIMATIC RF600 do automatizačního prostředí Central Diagnosis 1. Přímá integrace RF680R/RF685R do PROFINET sítí 2. Výběr přístrojů v hardwarovém katalogu TIA portálu 3. Programování s využitím standardních funkčních bloků ( Ident profile ) 4. Přímý přístup do Web Based Management z TIA Portalu Central Diagnosis NEW NEW

18 Integrace SIMATIC RF600 do IT prostředí 1. Přímá integrace RF680R/RF685R a RF650R čteček do IT sítí s využitím Industrial Ethernet interface 2. Komunikace mezi aplikací a čtečkou prostřednictvím XML protokolu NEW NEW

19 05_ 2016 Novinky v oblasti HF RFID siemens.com/ rf200 rf300

20 Mobilní HF RFID čtečka SIMATIC RF210M Vlastnosti/ Funkce Ruční RFID čtečka komunikuje s ISO kompatibilními transpondéry. Držák pro zavěšení a spirálový kabel pro připojení do komunikačního modulu RS422- Interface se standardním M12- konektorem pro připojení do RFID komunikačního modulu Benefity Ruční čtečka SIMATIC RF210M je navržena pro ruční identifikaci a práce spojené s opravami Díky připojení do RFID-komunikačního modulu je snadné jí integrovat do PLC stejně jako stacionární HF RFID čtečky Délka kabelu do 3,5 m, váha jen 460g Vyhovující integrace a ergonomika Tříbarevná LED-signalizace Rychlá a jednoduchá signalizace pracovního módu (např.: detekce transpondéru, chyba ) Uvolněno do prodeje: 10/2015

21 Ruční HF RFID čtečka SIMATIC RF350M Vlastnosti/ Funkce Mobilní ruční čtečka pro komunikaci s SIMATIC RF300 a ISO transpondéry Integrovaný WLAN Benefity Jedna mobilní čtečka pro různé typy HF transpondérů Bezdrátová komunikace bez dalších nákladů Velký LCD barevný dotykový display s rozlišením 320 x 240 pixelů (QVGA) Krytí proti stříkající vodě (IP 54) Jednoduchý, spolehlivý provoz a excelentní viditelnost i v obtížných světelných podmínkách Pro aplikace ve výrobě, logistice, distribuci a servisu Standardní-OS Microsoft WinCE 6.0 Jednoduchá interoperabilita mezi ruční čtečkou a PC-based systémy (např.: MS-Office aplikace) Delivery release: 12/2015

22 HF-Transponder 8Kbyte (MDS D521, MDS D522, MDS D524, MDS D525, MDS D526, MDS D528) Vlastnosti/ Funkce Osvědčené typy transpondérů jsou nyní k disposici s uživatelskou pamětí 8 KB FRAM Vysoký stupeň krytí (až do IP68/IPx9K) Benefit Možnost uložit větší objem dat Pro permanentní označení přepravek, nástrojů, kontejnérů. Transpondéry mají nelimitovaný počet zápisů ISO kompatibilní Otevřený standard Uvolněno do prodeje: 10/2015

23 HF RFID čtečky SIMATIC RF240R / 250R IO-Link Vlastnosti/ Funkce Benefity Čtečky jsou navrženy spolupráci s ISO kompatibilními transpondéry Velmi jednoduchá práce se čtečkami s IO link rozhraním : není požadováno programování pro čtení UID transponder u Připojení do IO-Link master modulů podle IO-Link specifikace V1.0 a V1.1 Standardizovaný IO-Link interface (IEC ) pro připojení do IO-Link Mastermodulů od Siemensu nebo dalších výrobců Vysoké krytí (IP67) Levné řešení pro jednoduché identifikační aplikace (např.: čtení identifikačního čísla) Kompaktní design (50 x 50 x 30 mm) RF240R s integrovanou anténou RF250R pro připojení externí antény Kompaktní design pro omezené podmínky instalace Uvedení do prodeje : 10/2015

24 Komunikační modul SIMATIC RF170C pro distribuovaný sběr dat Vlastnosti/ Funkce Mimo RFID-systémů a optických stacionárních čteček kódů (MV400) je nyní možno připojit optické ruční čtečky MV320 a MV340 pomocí spirálového kabelu do RF170C Freeport protokol Benefity Optické ruční čtečky SIMATIC MV320 a MV340 mohou být integrovány v průmyslových prostředích, např. drsných průmyslových prostředích Díky tomuto protokolu, mohou být připojeny obecně zařízení s rozhranním RS232 a RS422 Uvedení do prodeje: 02/2016

25 Průmyslová identifikace Migrace MOBY I a E Restricted / Siemens AG All Rights Reserved. siemens.com/ident

26 Migrace MOBY I SIMATIC RF300 / RF200 MOBY I - výběhová fáze - plánovaný úplný konec prodeje : 10_2018-4Q_2016 plánovaný start prodeje prvních čteček SIMATIC RF300 GEN2 MOBY E výběhová fáze plánovaný úplný konec prodeje : 09_2025 Page

27 Děkuji za pozornost! Miloslav Kroupa RC-CZ PD PA SC Promotér SIMATIC Ident Siemens, s.r.o. Siemensova Praha 13 Mobil: miloslav.kroupa@siemens.com siemens.com/ident
