1 Moderní metody projektování Siemens + Eplan Listopad 2014, Praha, Ostrava

2 SIRIUS Safety SIRIUS SIMOCODE Zdeněk Bekr Luboš Holubec Tel: Tel.:

3 Úvod Vše, co motor potřebuje... Centrem naší pozornosti je motor. Siemens nabízí, co motor potřebuje.

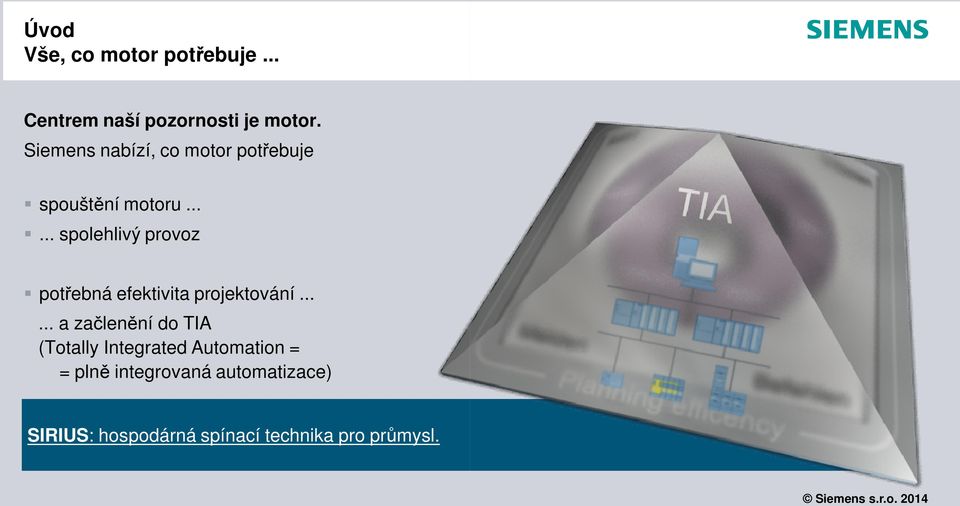

4 Úvod Vše, co motor potřebuje... Centrem naší pozornosti je motor. Siemens nabízí, co motor potřebuje spouštění motoru spolehlivý provoz potřebná efektivita projektování a začlenění do TIA (Totally Integrated Automation = = plně integrovaná automatizace) SIRIUS: hospodárná spínací technika pro průmysl.

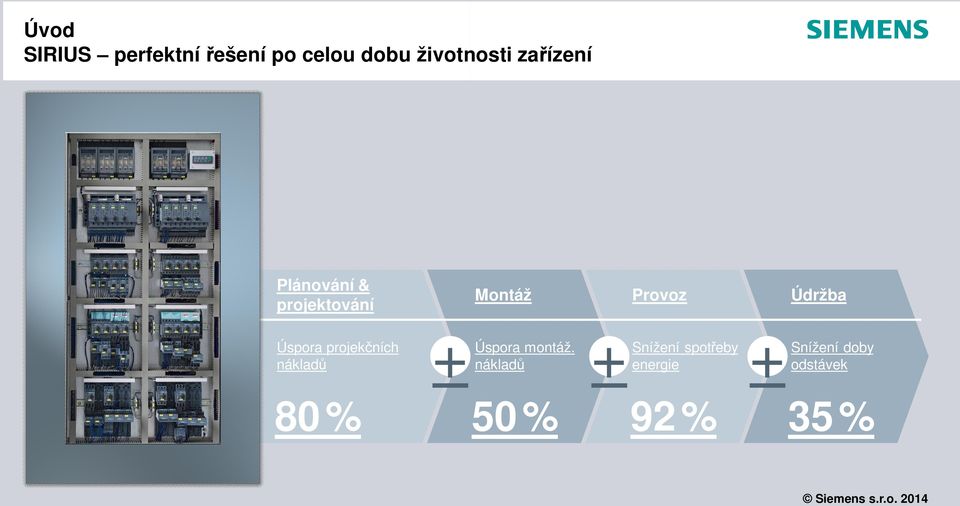

5 Úvod SIRIUS perfektní řešení po celou dobu životnosti zařízení Plánování & projektování Montáž Provoz Údržba Úspora projekčních nákladů + Úspora montáž. nákladů + Snížení spotřeby energie + Snížení doby odstávek 80% 50% 92% 35%

6 Úvod SIRIUS program nn spínací techniky pro průmyslová zařízení Spínání Jištění, ochrana Spouštění Monitorování & řízení Snímání Ruční řízení & signalizace Systémová řešení Funkční bezpečnost Engineering

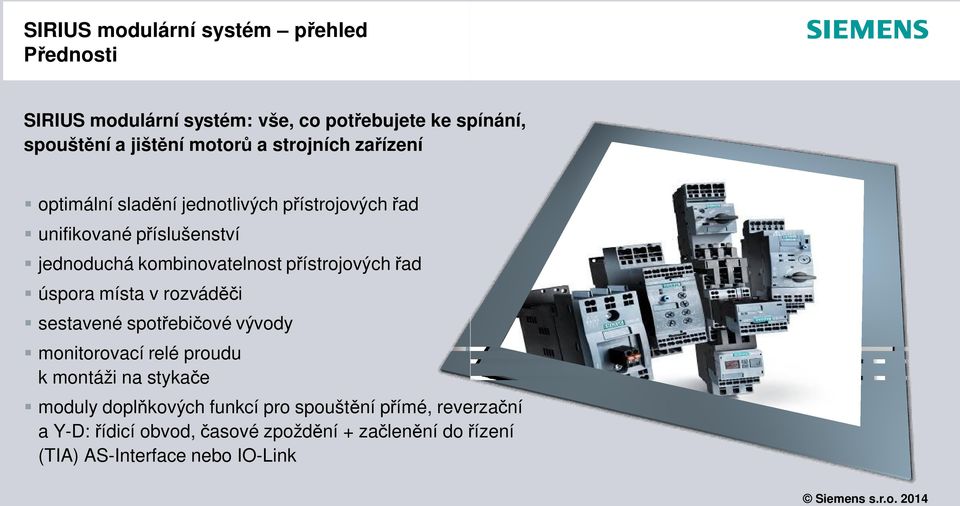

7 SIRIUS modulární systém přehled Přednosti SIRIUS modulární systém: vše, co potřebujete ke spínání, spouštění a jištění motorů a strojních zařízení optimální sladění jednotlivých přístrojových řad unifikované příslušenství jednoduchá kombinovatelnost přístrojových řad úspora místa v rozváděči sestavené spotřebičové vývody monitorovací relé proudu k montáži na stykače moduly doplňkových funkcí pro spouštění přímé, reverzační a Y-D: řídicí obvod, časové zpoždění + začlenění do řízení (TIA) AS-Interface nebo IO-Link

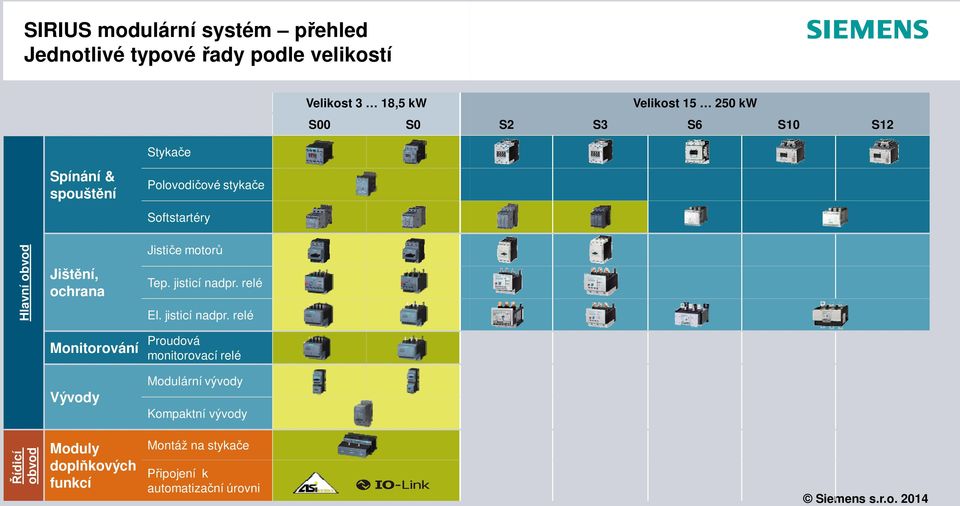

8 SIRIUS modulární systém přehled Jednotlivé typové řady podle velikostí Velikost 3 18,5 kw S00 S0 Velikost kw S2 S3 S6 S10 S12 Stykače Spínání & spouštění Polovodičové stykače Softstartéry Hlavní obvod Jištění, ochrana Jističe motorů Tep. jisticí nadpr. relé El. jisticí nadpr. relé Monitorování Proudová monitorovací relé Vývody Modulární vývody Kompaktní vývody Řídicí obvod Moduly doplňkových funkcí Montáž na stykače Připojení k automatizační úrovni

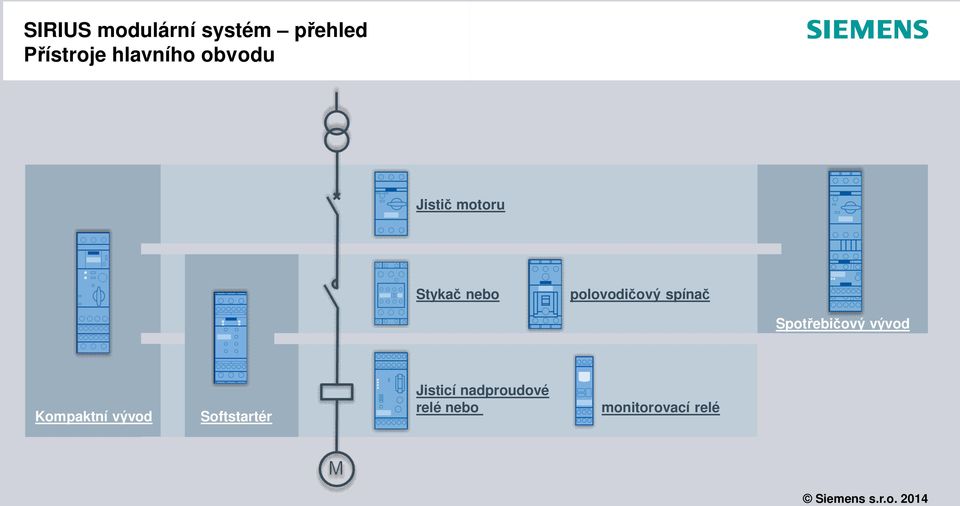

9 SIRIUS modulární systém přehled Přístroje hlavního obvodu Jistič motoru Stykač nebo polovodičový spínač Spotřebičový vývod Kompaktní vývod Softstartér Jisticí nadproudové relé nebo monitorovací relé

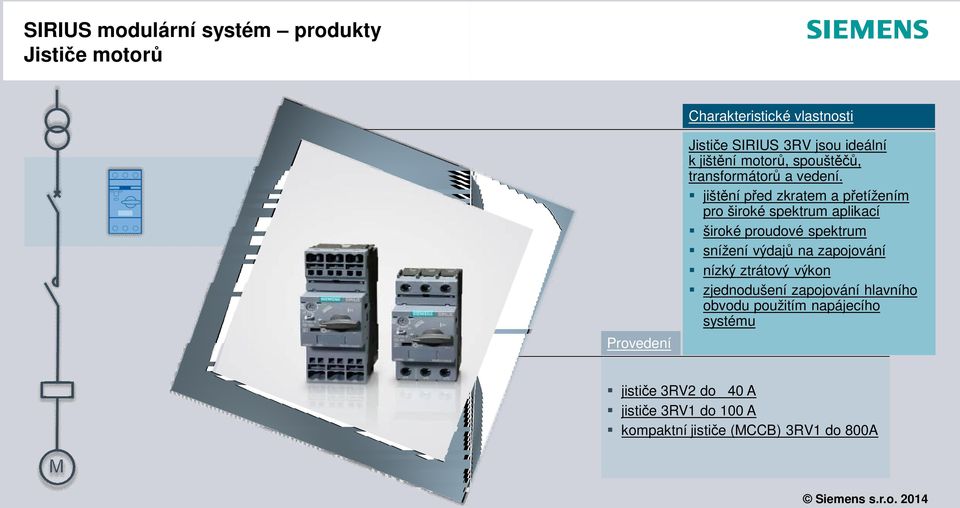

10 SIRIUS modulární systém produkty Jističe motorů Charakteristické vlastnosti Provedení Jističe SIRIUS 3RV jsou ideální k jištění motorů, spouštěčů, transformátorů a vedení. jištění před zkratem a přetížením pro široké spektrum aplikací široké proudové spektrum snížení výdajů na zapojování nízký ztrátový výkon zjednodušení zapojování hlavního obvodu použitím napájecího systému jističe 3RV2 do 40 A jističe 3RV1 do 100 A kompaktní jističe (MCCB) 3RV1 do 800A

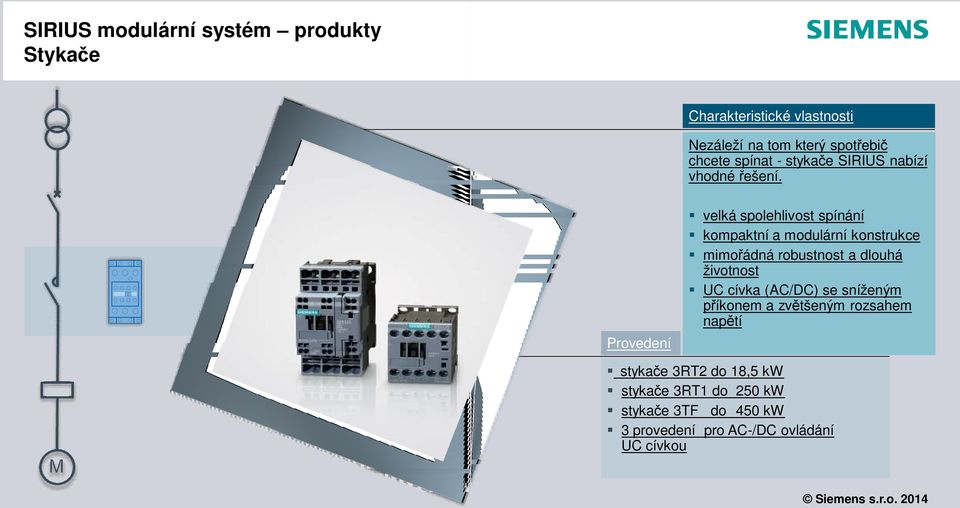

11 SIRIUS modulární systém produkty Stykače Charakteristické vlastnosti Nezáleží na tom který spotřebič chcete spínat - stykače SIRIUS nabízí vhodné řešení. Provedení velká spolehlivost spínání kompaktní a modulární konstrukce mimořádná robustnost a dlouhá životnost UC cívka (AC/DC) se sníženým příkonem a zvětšeným rozsahem napětí stykače 3RT2 do 18,5 kw stykače 3RT1 do 250 kw stykače 3TF do 450 kw 3 provedení pro AC-/DC ovládání UC cívkou

12 SIRIUS modulární systém produkty Polovodičové spínače Charakteristické vlastnosti Polovodičové stykače SIRIUS 3RF34 najdou uplatnění, když motory, malé pohony a ventily musí spínat velmi často nebo dokonce bezhlučně. šroubové a pružinové svorky zapínací schopnost 16 A (7,5 kw / 400 V) Provedení polovodičové stykače k přímému a reverzačnímu spínání motorů polovodičová relé a stykače pro ohmické a indukční zátěže

13 SIRIUS modulární systém produkty Modulární vývody Charakteristické vlastnosti Modulární vývody 3RA se skládají z jističe motoru a elektromechnického stykače(ů). Elektrické propojení a mechanické spojení zajišťují tzv. propojovací moduly a montážní propojovací sady včetně mechanického i elektrického blokování. Provedení k montáži na přípojnicový rozvod. Provedení Více než zkoušených kombinací s typy koordinace 1 a 2.

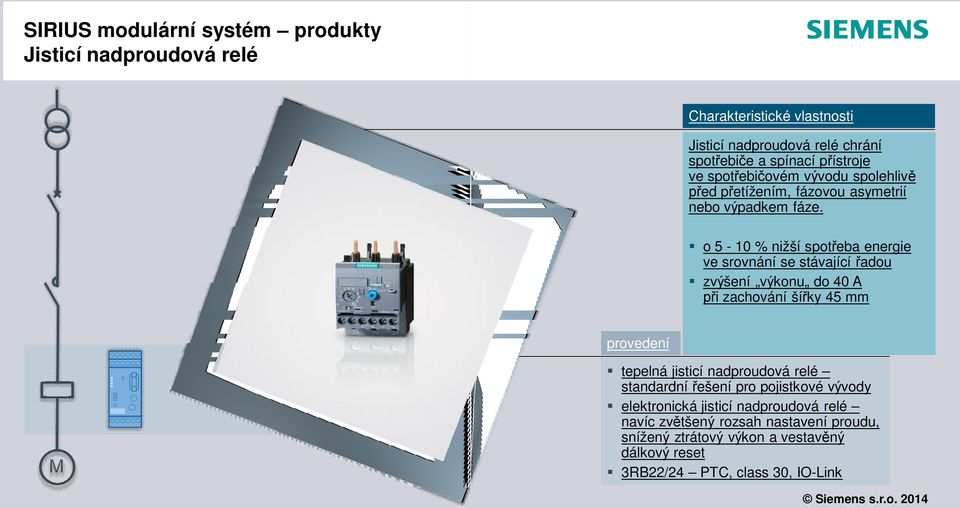

14 SIRIUS modulární systém produkty Jisticí nadproudová relé Charakteristické vlastnosti Jisticí nadproudová relé chrání spotřebiče a spínací přístroje ve spotřebičovém vývodu spolehlivě před přetížením, fázovou asymetrií nebo výpadkem fáze. o 5-10 % nižší spotřeba energie ve srovnání se stávající řadou zvýšení výkonu do 40 A při zachování šířky 45 mm provedení tepelná jisticí nadproudová relé standardní řešení pro pojistkové vývody elektronická jisticí nadproudová relé navíc zvětšený rozsah nastavení proudu, snížený ztrátový výkon a vestavěný dálkový reset 3RB22/24 PTC, class 30, IO-Link

15 SIRIUS modulární systém produkty Monitorovací relé Charakteristické vlastnosti Provedení Monitorovací relé poskytují maximální možnou ochranu strojů a zařízení proti nežádoucím provozním stavům. Tak lze včas zjistit nevhodné parametry napájecí sítě jako asymetrie, podpětí, přepětí, sled fází, atd. a zamezit následným škodám na zařízení. Rozhraní IO-link pro přenos změřených hodnot do řízení. - parametry napájecí sítě - napětí - proudu - cos j nebo činný proud - chybový (svodový proud) - izolační stav - výška hladiny - otáčky - teplota

16 SIRIUS modulární systém produkty Softstartéry Charakteristické vlastnosti Softstartéry SIRIUS 3RW jsou hospodárnější alternativou spouštění hvězda-trojúhelník. Plynulý rozběh bez momentových rázů a proudových špiček v napájecí síti. Vestavěné přemosťovací kontakty sníží ztrátový výkon na úroveň stykače. Provedení 3RW30 pro standardní aplikace od 1,5 kw do 55 kw (400 V) 3RW40 pro standardní aplikace do 250 kw (400 V) 3RW44 pro náročné aplikace do kw (400 V)

17 SIRIUS modulární systém produkty Kompaktní vývody Charakteristické vlastnosti Kompaktní vývod SIRIUS 3RA6 v sobě sdružuje funkce jištění před zkratem, provozní spínání, ochranu proti přetížení a signalizaci provozních stavů. Je určen pro přímé a reverzační spouštění motorů do 32 A (15 kw / 400 V). Provedení Malý počet provedení díky zvětšenému rozsahu nastavení proudu přímý spouštěč reverzační spouštěč provedení s rozhraním IO-Link / AS-i

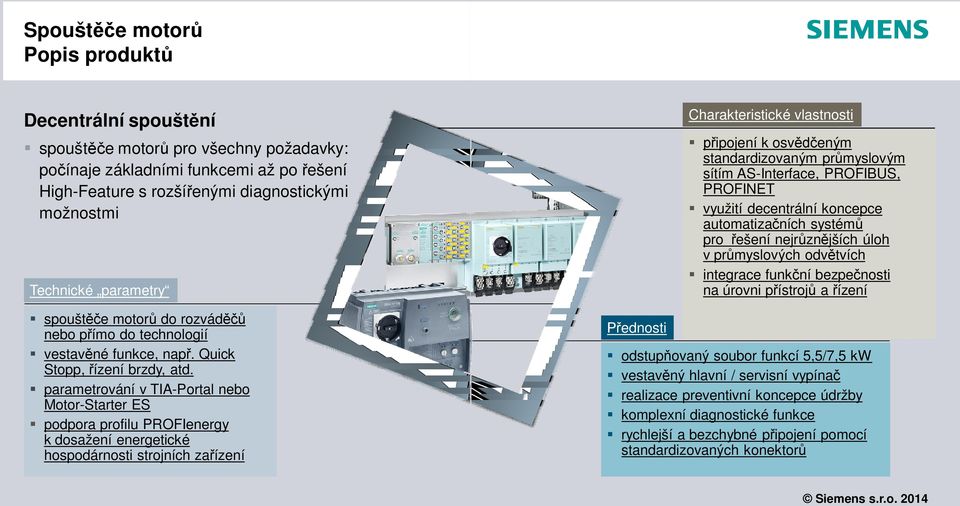

18 Spouštěče motorů Popis produktů Decentrální spouštění spouštěče motorů pro všechny požadavky: počínaje základními funkcemi až po řešení High-Feature s rozšířenými diagnostickými možnostmi Technické parametry spouštěče motorů do rozváděčů nebo přímo do technologií vestavěné funkce, např. Quick Stopp, řízení brzdy, atd. parametrování v TIA-Portal nebo Motor-Starter ES podpora profilu PROFIenergy k dosažení energetické hospodárnosti strojních zařízení Přednosti Charakteristické vlastnosti připojení k osvědčeným standardizovaným průmyslovým sítím AS-Interface, PROFIBUS, PROFINET využití decentrální koncepce automatizačních systémů pro řešení nejrůznějších úloh v průmyslových odvětvích integrace funkční bezpečnosti na úrovni přístrojů a řízení odstupňovaný soubor funkcí 5,5/7,5 kw vestavěný hlavní / servisní vypínač realizace preventivní koncepce údržby komplexní diagnostické funkce rychlejší a bezchybné připojení pomocí standardizovaných konektorů

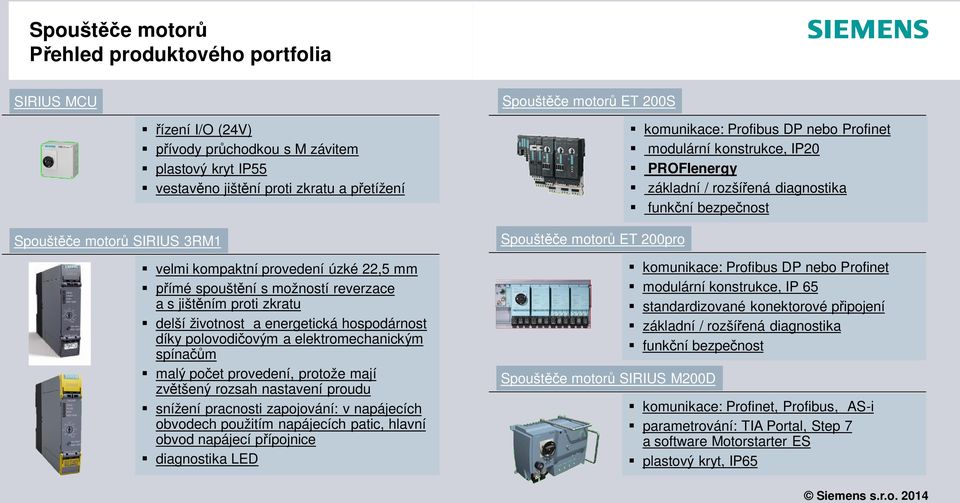

19 Spouštěče motorů Přehled produktového portfolia SIRIUS MCU Spouštěče motorů ET 200S Spouštěče motorů SIRIUS 3RM1 řízení I/O (24V) přívody průchodkou s M závitem plastový kryt IP55 vestavěno jištění proti zkratu a přetížení velmi kompaktní provedení úzké 22,5 mm přímé spouštění s možností reverzace a s jištěním proti zkratu delší životnost a energetická hospodárnost díky polovodičovým a elektromechanickým spínačům malý počet provedení, protože mají zvětšený rozsah nastavení proudu snížení pracnosti zapojování: v napájecích obvodech použitím napájecích patic, hlavní obvod napájecí přípojnice diagnostika LED Spouštěče motorů ET 200pro Spouštěče motorů SIRIUS M200D komunikace: Profibus DP nebo Profinet modulární konstrukce, IP20 PROFIenergy základní / rozšířená diagnostika funkční bezpečnost komunikace: Profibus DP nebo Profinet modulární konstrukce, IP 65 standardizované konektorové připojení základní / rozšířená diagnostika funkční bezpečnost komunikace: Profinet, Profibus, AS-i parametrování: TIA Portal, Step 7 a software Motorstarter ES plastový kryt, IP65

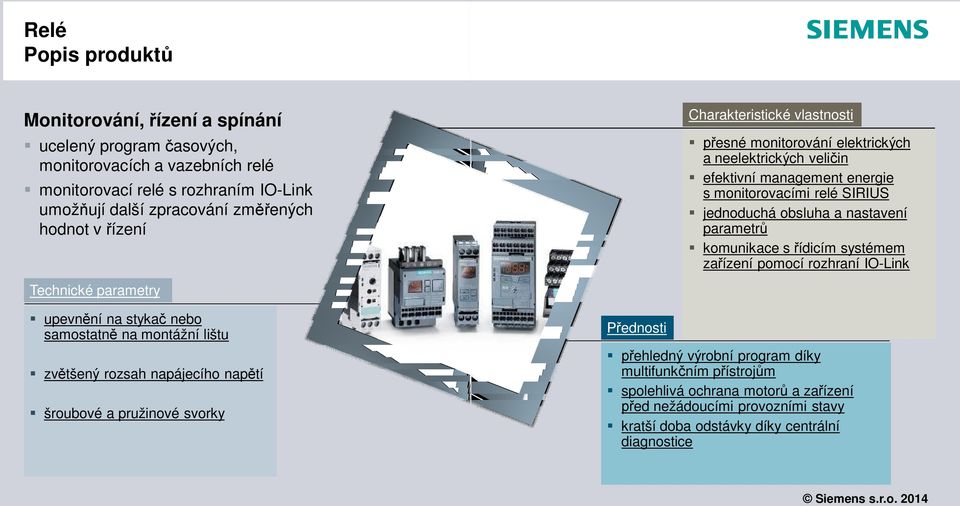

20 Relé Popis produktů Monitorování, řízení a spínání ucelený program časových, monitorovacích a vazebních relé monitorovací relé s rozhraním IO-Link umožňují další zpracování změřených hodnot v řízení Charakteristické vlastnosti přesné monitorování elektrických a neelektrických veličin efektivní management energie s monitorovacími relé SIRIUS jednoduchá obsluha a nastavení parametrů komunikace s řídicím systémem zařízení pomocí rozhraní IO-Link Technické parametry upevnění na stykač nebo samostatně na montážní lištu zvětšený rozsah napájecího napětí šroubové a pružinové svorky Přednosti přehledný výrobní program díky multifunkčním přístrojům spolehlivá ochrana motorů a zařízení před nežádoucími provozními stavy kratší doba odstávky díky centrální diagnostice

21 SIMOCODE pro řízení, ochrana a management motoru Popis produktu Modulární, univerzální a bezpečnostní SIMOCODE pro je univerzální modulární systém k managementu nízkonapěťových motorů Jeden kompaktní systém řídí, chrání a monitoruje motorový vývod včetně bezpečnostní řídicí funkce Technické parametry ochrana motoru proti přetížení do 820 A měření napětí do 690 V měření výkonu a účiníku termistorová ochrana motoru a vyhodnocení zemního spojení bezpečnostní vypnutí motoru podle požadvků SIL 3/PL e podporuje PROFIenergy Přednosti Charakteristiccké vlastnosti multifunkční, elektronická úplná ochrana motoru nezávislá na řídicím systému místo hardwarového řízení rozběhu motoru softwarová parametrizace řídicích funkcí podrobné provozní, servisní a diagnostické údaje také prostřednictvím webového servru otevřená komunikace ROFIBUS nebo PROFINET a OPC UA předcházení poruchám monitorováním stavu motoru transparentní řízení a předzpracování velkého počtu informací procesnímu řídicímu systému záznam průběhů měřených veličin a záznam poruch usnadňují identifikaci poruchy

22 Řídicí přepínače a signálky Popis produktu Tlačítka, přepínače a signálky do průmyslových podmínek, jednoduchá obsluha, bezpečný provoz stroje Technické parametry sestavy i jednotlivé díly: kulaté 22 mm a 16 mm nebo čtvercové 26x26 mm provedení: plast, kov šroubové, pružinové, pájecí svorky skříňky, 2ruční ovládání signalizační sloupky stupeň krytí IP66/67 montáž do panelu a pultů Přednosti Charakteristické vlastnosti vydávání povelů a signalizace včasné zastavení strojů a zařízení v případě nebezpečí spolehlivá světelná a akustická signalizace provozních stavů (kontrola, varování, vypnutí) standardní a specifická osazení individuelní návrh osazení skříněk v on-line konfigurátoru (Industry Mall) rychlá montáž bez speciálního nářadí pro náročné provozní podmínky: kov + polyamid = odolnost proti rozpouštědlům komunikace v průmyslové síti AS-i, popř. ASIsafe

23 Snímání polohy Popis produktu Polohové spínače: standardní, s odděleným ovladačem, magnetické a RFID vyhodnocují polohu pohyblivých částí, kterou převádí na binární elektrický signál. Technické "parametry" modulární provedení v plastovém nebo kovovém krytu kompaktní standardní a nezapouzdření provedení použitelnost v bezpečnostních obvodech zabudované rozhraní ASIsafe vysoký stupeň odolnosti proti manipulaci u RFID spínačů Přednosti Charakteristické vlastnosti přesné vyhodnocení polohy pohyblivých částí nebezpečný pohyb strojních částí ochranná zařízení s otočným a výklopným uložením (klapky, kryty, víka, atd.) ochranná zařízení s posuvným uložením (posuvné kryty, dveře) diagnostika pomocí AS-i nebo LED na těle spínače spolehlivost v náročných provozních podmínkách (přídržná síla) zkrácení doby montáže (konektor, upevňovací přípravek) univerzálnost díky kombinovatelnosti

24 Komunikace: AS-Interface Popis systému AS-i = Aktor-Sensor-Interface otevřená průmyslová síť k přenosu binárních i analogových signálů v procesní a strojní automatizaci. vytváří spojení mezi úrovněmi akční člen / senzor řízení procesu / stroje (TIA) AS-i = jednoduché méně vodičů: pouze jeden 2žilový kabel pro přenos dat a napájení úspora času při montáži a instalaci: piercing vyšší produktivita: projektování / konfigurace v TIA portálu (programování PLC, parametrování a vizualizace) komfortní údržba: on-line diagnostika AS-i = efektivní AS-i = operativní optimální přizpůsobení k zařízení: volná topologie sítě kompatibilita s produkty jiných výrobců: průmyslový standard jednoduché rozšíření a prodloužení stávající sítě: standard + ASIsafe bezpečnostní obvody nejsou součást řízení: ASIsafe řešení Local bezpečnost integrovaná do řízení: ASIsafe řešení PROFIsafe Individuelní vyhodnocení: komfortní adresace slavů (účastníků sítě) rychlá výměna přístroje: hlášení stavu pomocí LED vysoká provozní pohotovost: robustní přenos dat, odolnost proti rušení podrobná diagnostika pomocí webového prohlížeče, HMI nebo TIA Portálu

25 Rozhraní: IO-Link Popis systému IO-Link otevřené standardizované rozhraní mezi řídicím systémem a senzory / akčními členy inteligentní propojení přístrojů v rozvaděči včetně periferií na strojním zařízení integrace do Totally Integrated Automation Technické "parametry" propojení Point-to-Point, nikoliv síť nestíněný standardní kabel pro připojení senzorů / akčních členů do 20 m od řízení pulzní modulace 24V : cyklicky: procesní data acyklicky: servisní data mezi senzory / akčními členy a řízením Přednosti Charakteristické vlastnosti jednotné konfigurační prostředí SIMATIC S7-PCT ve STEP 7 / TIAportál poskytuje vstupní informace pro systémy managementu energie transparentí diagnostika dovoluje začlenění do systému údržby na ýrobci nezávislé rozhraní k připojení IO-Link kompatibilních přístrojů efektivní alternativa AS-Interface na krátké vzdálenosti zkrácení projekčních a montážních činností rychlejší montáž se sníženou chybovostí úspora místa v rozvaděči vysoká operativnost, protože IO-Link je otevřený systém zkrácení provozních modifikací zařízení díky centrálnímu uložení parametrů

26 Bezpečnostní moduly SIRIUS 3SK1 Popis produktu Operativní, jednoduché, hospodárné jednoduše a rychle k bezpečnému a efektivnímu strojnímu zařízení realizace lokálních bezpečnostních funkcí jako jsou např. nouzové zastavení, blokování ochranných krytů, 2ručního ovládání vše bez softwaru a PC Technické "parametry" certifikovány podle ČSN EN / IEC a ČSN EN ISO vhodné pro elektromechanické a elektronické (OSSD) senzory parametrování DIP přepínači šroubové a / nebo pružinové svorky Přednosti Charakteristické vlastnosti realizace bezpečnostních funkcí pouze s jediným základním modulem základní modul lze kombinovat se vstupními a výstupními rozšiřovacími moduly, které umožňují přizpůsobení počtu vstupů a výstupů konkrétní aplikaci méně propojování pomocí napájecích propojovacích patic přehledné portfolio čítající několik málo provedení operativní modulární koncept s parametrováním DIP přepínači hospodárné malý počet variant, snížení nákladů souvisejících s propojováním

27 Modulární bezpečnostní systém SIRIUS 3RK3 Popis produktu Operativní řešení funkční bezpečnosti pro jednoduché aplikace s častými modifikacemi nebo komplexní strojní zařízení / linky řešení šité na míru Technické "parametry" 2 až 50 bezpečnostních výstupů s jediným centrálním modulem splňuje požadavky ČSN EN / IEC / a ČSN ISO / EN reléové i tranzistorové výstupy standardní a bezpečnostní moduly cyklická přenos až 64 Bit dat s řízením (Profibus-DP) Přednosti Charakteristické vlastnosti operativnost projektování jednoduché parametrování diagnostika v síti PROFIBUS čtení a zápis bezpečnostních signálů v síti AS-Interface komplexní přenos diagnostických a stavových dat přímá bezpečnostní komunikace mezi MSS modulární bezpečnostní systém s vysokou operativností řešení funkční bezpečnosti připravené funkční bloky šetří čas při parametrování integrace do standardních průmyslových sítí

28 SIRIUS - nízkonapěťová spínací technika IE3 ready Jste připraveni na IE3? Informace o tomto fenoménu najdete na našich internetových stránkách:

29 Děkuji za pozornost! Zdeněk Bekr Tel: Luboš Holubec Tel.:

30 Moderní metody projektování Siemens + Eplan Listopad 2014, Praha, Ostrava Siemens s.r.o. 2013

31 Novinky v nabídce řady SENTRON 3KD - odpínače q In 16 až 1600A qčelní nebo boční ovládání q 3 a 4pólové provedení q Bohaté příslušenství...

32 Novinky v nabídce řady SENTRON 3KD - odpínače Odpínače 3KD: Třmenové svorky Odpínače 3KD: Ploché svorky Velikost 1 Typ 3KD _.M KD _.N 3KD _.P 3KD _.Q 3KD _.R Odpínače 3KD Jmenovitý pracovní proud/i n [A] Počet pólů 3 ü ü ü 4 ü ü Připojení Ploché svorky Třmenové svorky ü ü ü Ovládání Čelní ü ü ü Boční ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü Zkratové parametry Jmenovitý krátkodobý výdržný proud I cw (1s proud, efektivní hodnota) [ka] Jmenovitý podmíněný zkratový proud s předřazenou pojistkou při 690 V 1) [ka ef] ) Platí pro kombinaci odpínačů 3KD a pojistek typu 3NA, charakteristiky gg/gl Dostupné -- Nedostupné

33 Novinky v nabídce řady SENTRON 3VA kompaktní jističe q 1-, 2-, 3- a 4pólové provedení q Čtyři úrovně zkratové vypínací schopnosti až do 150kA / 415 V AC q Komunikace a měření q Pevná montáž, odnímatelné a výsuvné provedení q Splňuje podmínky pro odpínání dle ČSN EN q Pro AC a DC aplikace q Jednoduché a modulární plug-in příslušenství, shodné pro celou řadu 3VA

34 Novinky v nabídce řady SENTRON 3VA kompaktní jističe 1 2 Testovací přístroje Program powerconfig Komunikace Příslušenství Systémy zamykání a blokování Motorový pohon Ruční otočné pohony QR kód Odnímatelné provedení Výsuvné provedení Připojovací sady

35 SIMARIS design nástroj pro podporu dimenzování a jištění sítí NN Řeší qautomatický výběr a dimenzování přístrojů a vodičů qvýpočty zkratových proudů, zatížení, úbytků napětí, energetické bilance, kontrola požadavků ochrany před úrazem elektrickým proudem, qmožnost modelování různých provozních stavů navrhované sítě qsoučástí jsou i parametry přípojnicových systémů SIVACON 8PS qmožnost exportu výsledků v různých formátech Užitečný s snadno použitelný qprogram SIMARISdesign je vytvářeny s ohledem na požadavky uživatelů. Intuitivní ovládání usnadňuje jeho snadné použití. Svými vlastnostmi podstatně snižuje časové nároky na výpočty sítí a modelování různých provozních stavů. Údaje v databázích nahrazují pracné vyhledávání v katalozích a eliminují chyby z přehlédnutí. Pracuje v mnoha jazycích včetně češtiny. Program je volně ke stažení z a základní verze je možné po bezplatné registraci provozovat jako freeware bez jakýchkoli omezení.

36 Děkuji za pozornost! Zdeněk Gec Tel: Siemens s.r.o. 2013
