Úspory energie v pasivním domě. Hana Urbášková

Transkript

1 Úspory energie v pasivním domě Hana Urbášková

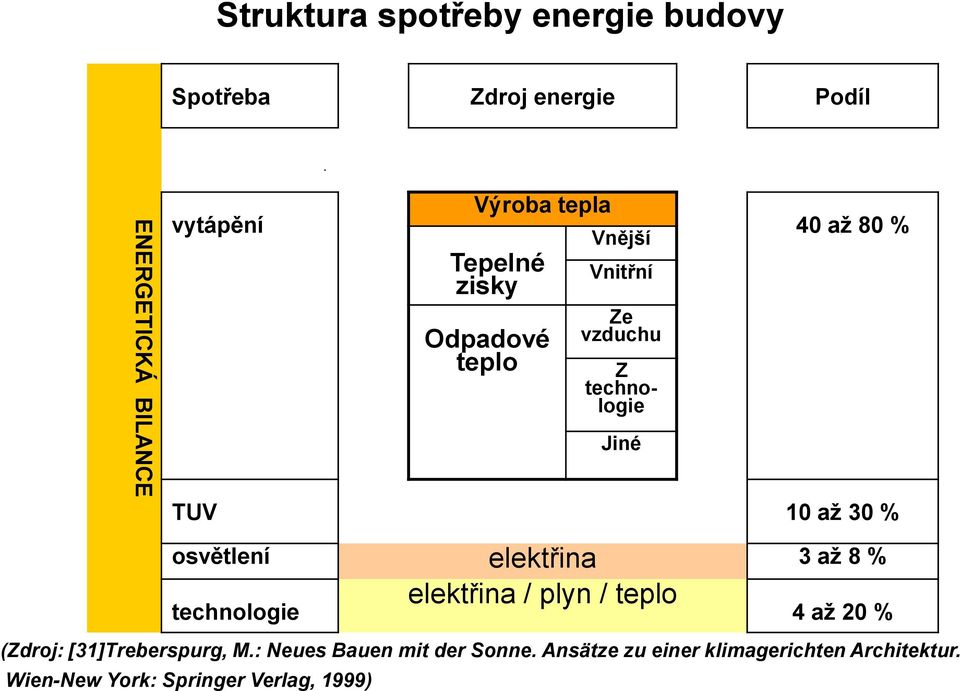

2 Struktura spotřeby energie budovy Spotřeba Zdroj energie Podíl ENERGETICKÁ BILANCE vytápění Výroba tepla Tepelné zisky Odpadové teplo Vnější Vnitřní Ze vzduchu Z technologie Jiné 40 až 80 % TUV 10 až 30 % osvětlení elektřina 3 až 8 % technologie elektřina / plyn / teplo 4 až 20 % (Zdroj: [31]Treberspurg, M.: Neues Bauen mit der Sonne. Ansätze zu einer klimagerichten Architektur. Wien-New York: Springer Verlag, 1999)

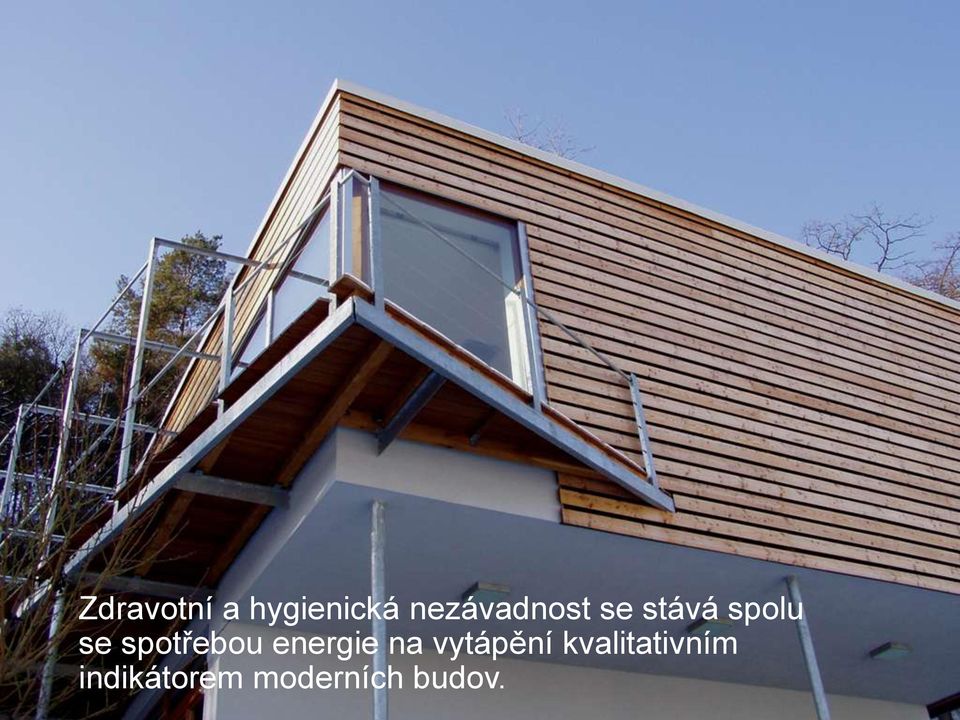

3 Zdravotní a hygienická nezávadnost se stává spolu se spotřebou energie na vytápění kvalitativním indikátorem moderních budov.

4 JAK DOSÁHNOUT ÚSPORY ENERGIE?

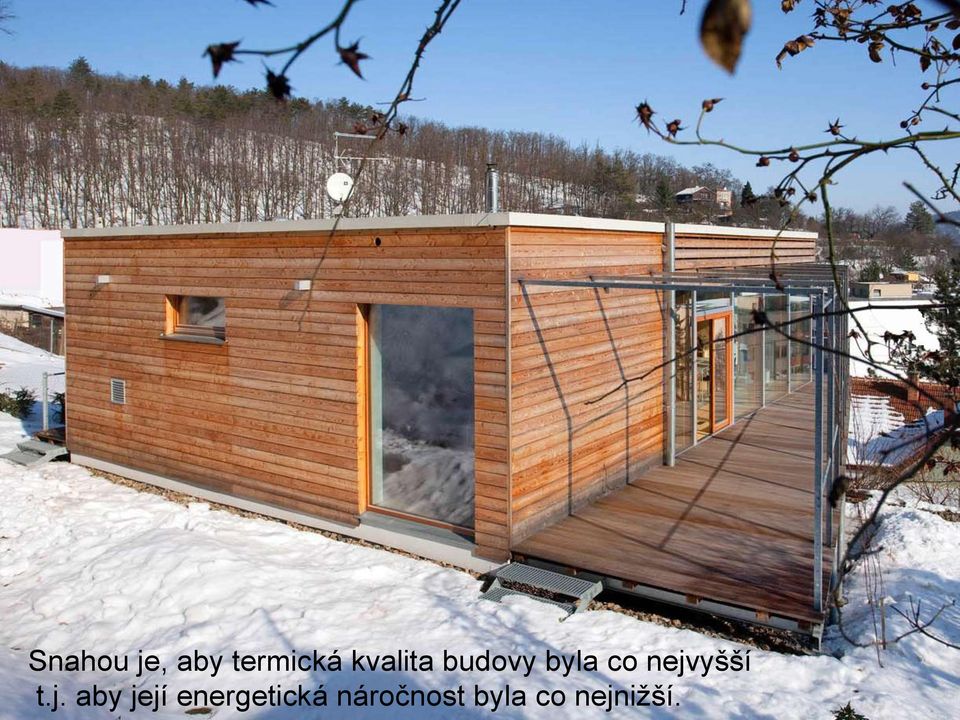

5 Snahou je, aby termická kvalita budovy byla co nejvyšší t.j. aby její energetická náročnost byla co nejnižší.

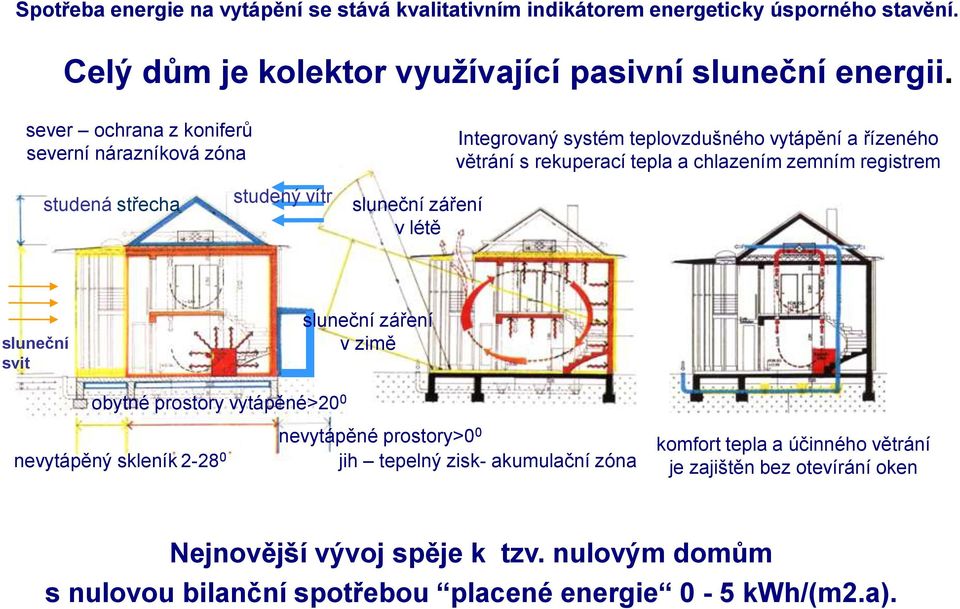

6 Spotřeba energie na vytápění se stává kvalitativním indikátorem energeticky úsporného stavění. Celý dům je kolektor využívající pasivní sluneční energii. sever ochrana z koniferů severní nárazníková zóna studená střecha studený vítr sluneční záření v létě Integrovaný systém teplovzdušného vytápění a řízeného větrání s rekuperací tepla a chlazením zemním registrem sluneční svit sluneční záření v zimě obytné prostory vytápěné>20 0 nevytápěný skleník nevytápěné prostory>0 0 jih tepelný zisk- akumulační zóna komfort tepla a účinného větrání je zajištěn bez otevírání oken Nejnovější vývoj spěje k tzv. nulovým domům s nulovou bilanční spotřebou placené energie 0-5 kwh/(m2.a).

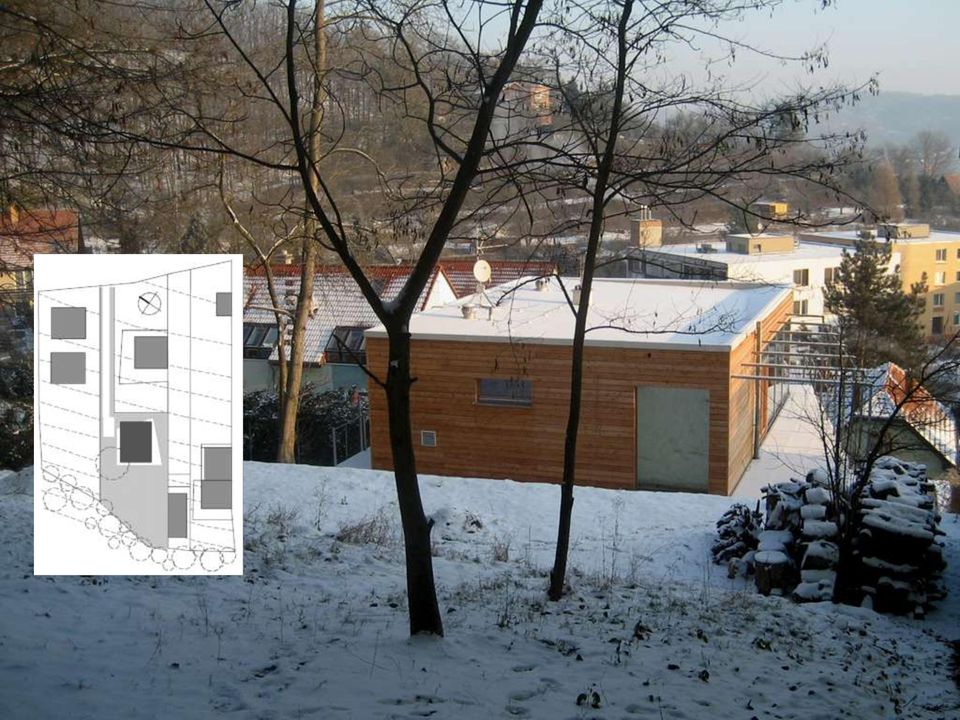

7 Klimatické podmínky staveniště. Vhodné jsou lokality dostatečně prosluněné, orientované k jihu, jihozápadu a jihovýchodu. Méně vhodná jsou staveniště v územích s nedostatečným prouděním vzduchu (kotlinách), v místech se zvýšenou venkovní vlhkostí (v blízkosti vodních ploch) a lokality v návětrných polohách.

8

9

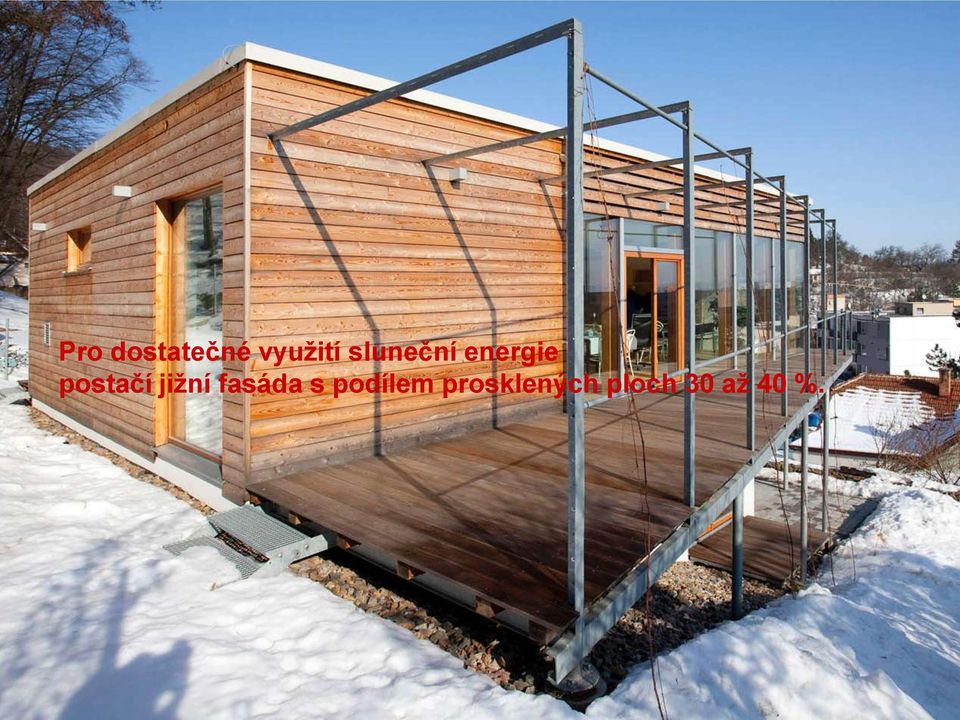

10 Pro dostatečné využití sluneční energie postačí jižní fasáda s podílem prosklených ploch 30 až 40 %.

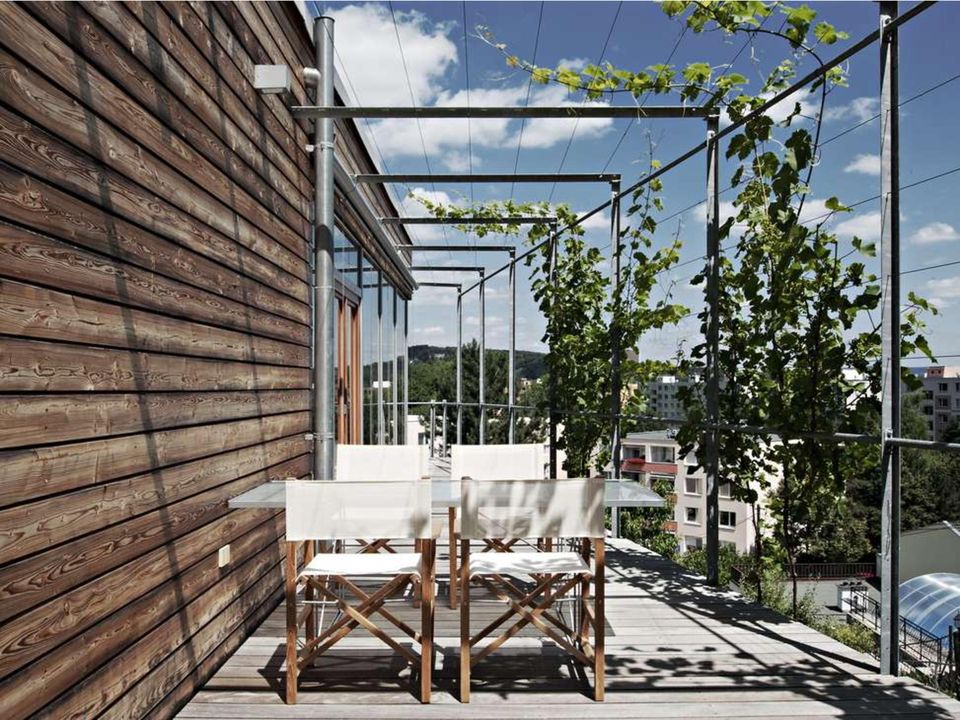

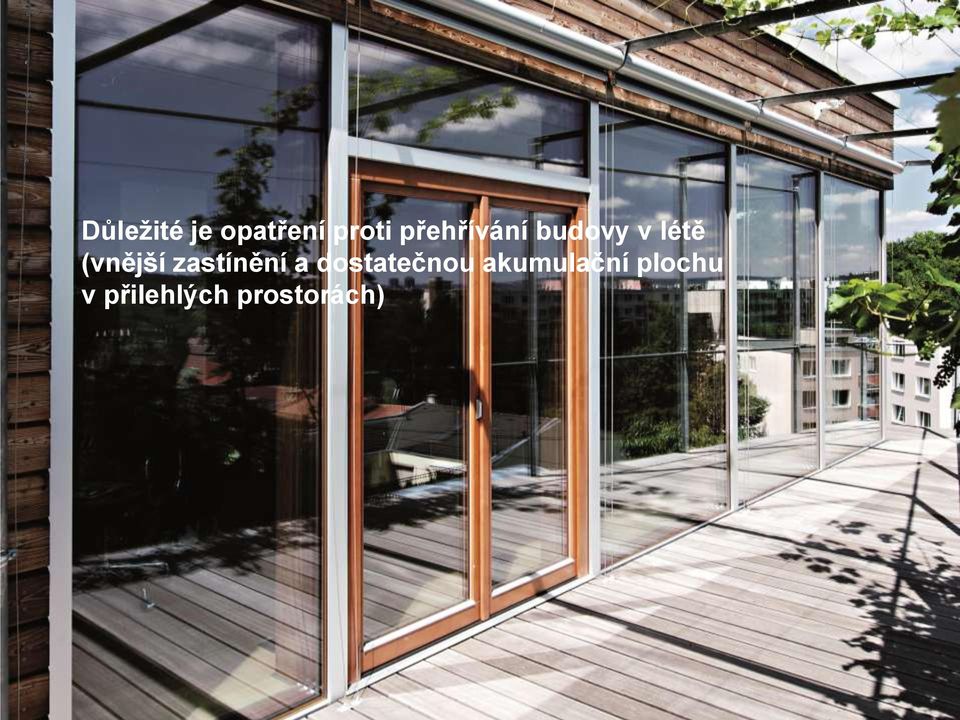

11 Důležité je opatření proti přehřívání budovy v létě (vnější zastínění a dostatečnou akumulační plochu v přilehlých prostorách)

12

13

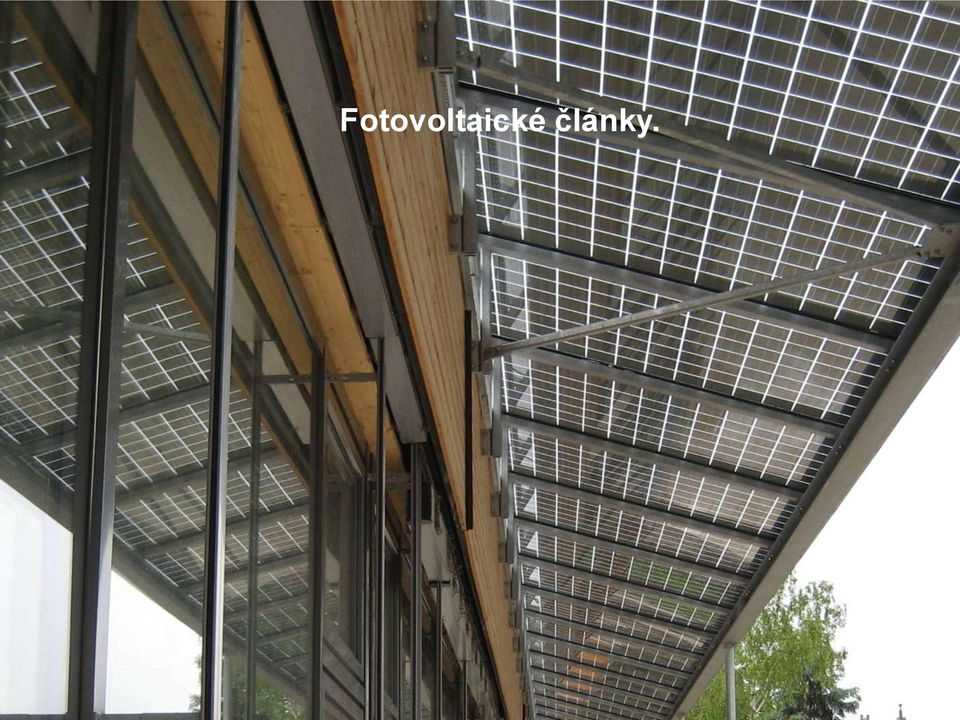

14 Fotovoltaické články.

15 Trojité tepelně izolační zasklení U = 0,5 W/(m 2.K) s dobře tepelně izolovanými okenními rámy. Tato trojskla obsahují dvě vrstvy odrážející infračervené záření jsou plněna argonem Okna pasivního domu

16

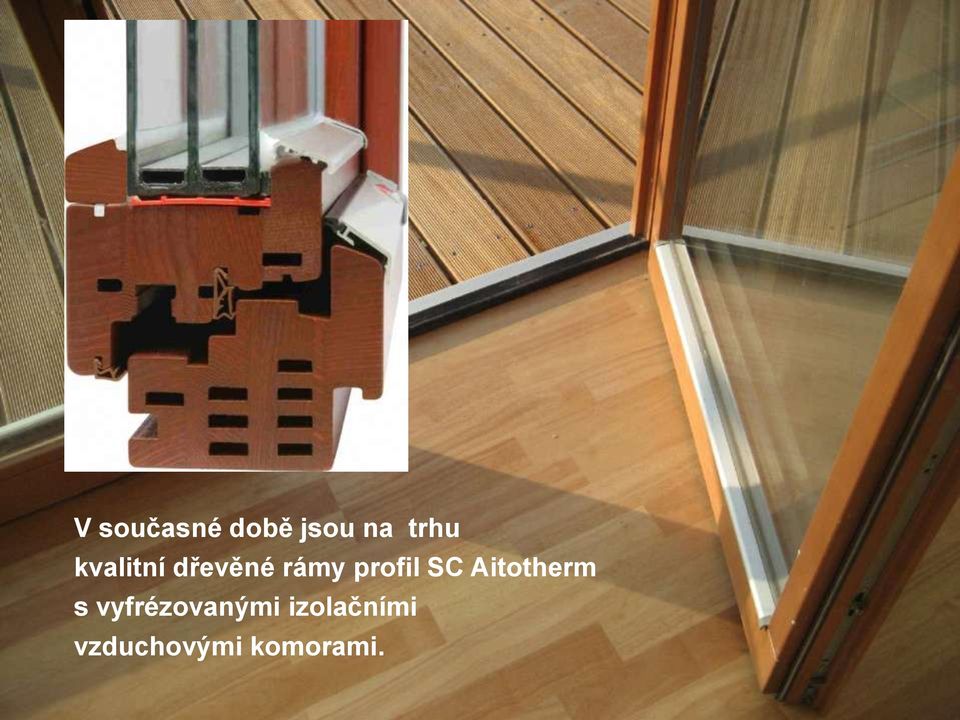

17 V současné době jsou na trhu kvalitní dřevěné rámy profil SC Aitotherm s vyfrézovanými izolačními vzduchovými komorami.

18

19 Termografické měření vnějších povrchů jižního nedokončeného obvodového pláště budovy.

20

21 DŮM NESMÍ ZTRÁCET TEPLO

22 u všech byly vypočteny bilance zkondenzované páry, aby nedošlo ke kondenzaci páry uvnitř konstrukce

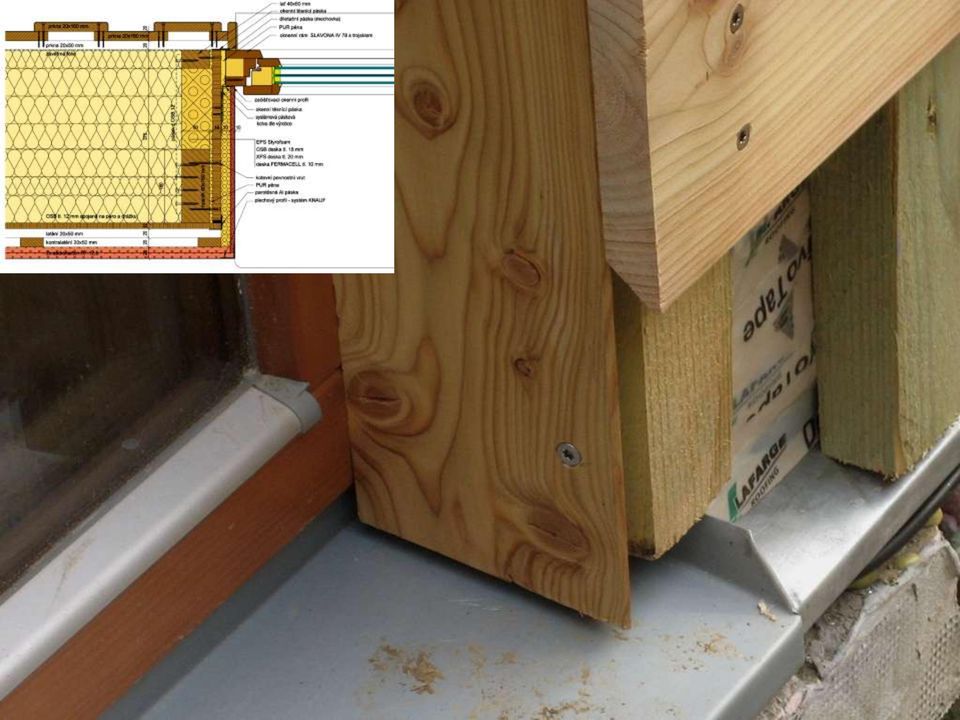

23 Detail přichycení venkovní difúzní fólie střešní izolace k dřevěné kontrukci obvodového pláště.

24

25 ověření kvality vzduchotěsnosti objektu provedeno blower door testem a termografickým měřením

26 termografickým měřením

27 volba optimálního systému vytápění a kontrolovaného větrání problémy způsobené nedostatečným větráním obytných prostor poškození staveb vlhkostí roztoči alergie plísně nemocnost obyvatel automaticky regulovaným větráním místností, zajišťujeme příznivou kvalitu vzduchu a dobrou tepelnou pohodu vnitřních prostorů Abychom se v obytných prostorách cítili dobře, je nutné zajistit zpravidla tři podmínky tepelné pohody, tepelnou rovnováhu, suché pocení těla a vhodný způsob sdílení tepla. Dle molierova h-x diagramu je oblast tepelné pohody při teplotách od 17 do 25 C závislá na relativní vlhkosti vzduchu od 30 do 60 %.

28 Systém teplovzdušného vytápění a větrání s rekuperací tepla

29

30

31

32

33 Systém teplovzdušného vytápění a větrání Princip moderního a ekonomického systému spočívá v dvouzónovém uspořádání okruhů vzduchotechnických rozvodů v rodinném domě: primární okruh zajišťuje cirkulační teplovzdušné vytápění, zároveň s řízeným podílem čerstvého vzduchu a rekuperací tepla s přívodem podlahovými mřížkami do každé obytné místnosti sekundární okruh zajišťuje zcela oddělené odvětrání sociálních zařízení, kuchyní, případně šaten s rekuperací tepla Oba okruhy vzduchotechnických rozvodů jsou vyústěny do společné vzduchotechnické jednotky DUPLEX RB, RC, RD vyvinuté a patentované firmou ATREA s.r.o.

34

35

36 Alternativní zdroje energeticky úspornévýtápění energeticky úspornávýroba teplévody Sestava solárního zařízení pro ohřev užitkovévody 1 - teplávoda 2 - studenávoda 3 - solární kolektory 4 - solární zásobník s izolací 5 - solární výměník tepla 6 -výměník tepla ústředního topení 7 - kotel ústředního topení 8 -rozvodnádeska solárního systému 9 - elektrickáregulace 10 - oběhovéčepadlo 11 - expanzní nádrž 12 - odvzdušňovací ventil Hybridní vakuový trubicovýkolektor Vyrábí současně tepelnou i elektrickou energii

37 moderní domácnost elektrospotřebiče komunikační a výpočetní techniku, zabezpečovací systémy a podobně

38 Dřevěná konstrukce (technologie Bova-nail)

39 vodovzdorné OSB desky s lícovou stranou o vysokém difúzním odporu, které plní i funkci parozábrany

40

41 Masivní stavba přízemí zajišťuje domu akumulaci

42 Hlavním cílem řešení je navrhnout úspornou, jednoduchou, účelnou stavbu, z ekologicky nezávadných materiálů, s nízkými provozními náklady, s flexibilní dispozicí a s nízkou energetickou náročností.

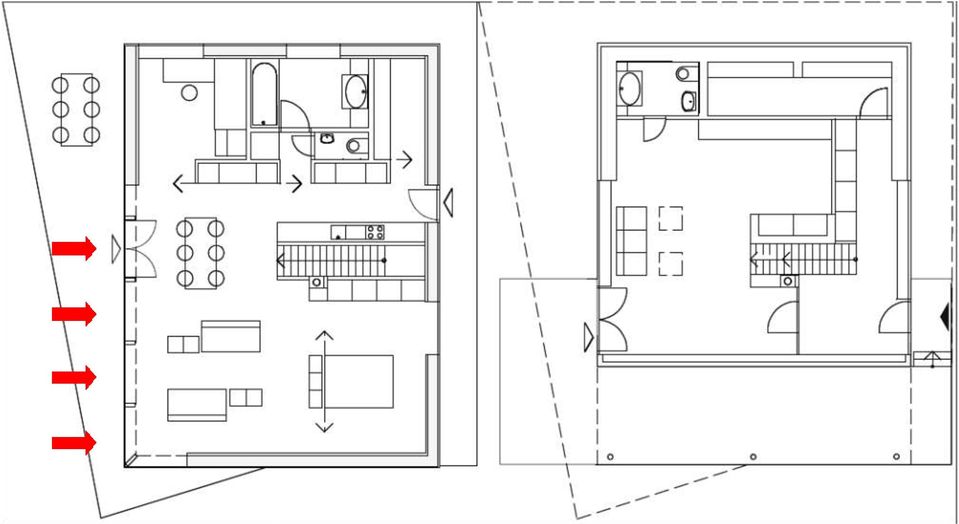

43 Projektant-architekt musí stavebníkův požadavek na nízkoenergetickou náročnost domu zvážit již v samém počátku návrhu, protože tento požadavek ovlivní velikost obestavěného prostoru, velikost podlahové plochy, velikost prosklených ploch, dispoziční řešení s ohledem na sluneční orientaci a částečně i tvar domu na stavebním pozemku.

44 Proto je důležité, aby již v první fázi návrhu přizval architekt ke spolupráci také tepelného technika, stavebního fyzika a statika, aby se podařilo zkoordinovat rozdílné požadavky jednotlivých profesí.
