1 PASIVNÍ DOMY NÁVRH ING. MICHAL ČEJKA Certifikovaný konzultant a projektant pasivních domů Projekt je realizován za finanční podpory Státního programu na podporu úspor energie a využití obnovitelných zdrojů energie pro rok 2012 Program EFEKT 19

2 DESATERO NÁVRHU EPD 1. MORFOLOGIE OKOLNÍHO TERÉNU, VÍTR 2. VOLBA POZEMKU 3. OSAZENÍ OBJEKTU NA POZEMEK (ORIENTACE, STÍNĚNÍ) 4. TVAROVÁ KOMPAKTNOST 5. NÁVRH DISPOZICE A ZÓNOVÁNÍ OBJEKTU 6. VELIKOST, ORIENTACE A ČLENITOST ZASKLENÝCH PLOCH 7. KVALITNÍ OBÁLKA BUDOVY 8. OPTIMALIZACE TEPELNÝCH VAZEB A ELIMINACE TEPELNÝCH MOSTŮ 9. INSTALACE ŘÍZENÉHO VĚTRÁNÍ S REKUPERACÍ TEPLA 10. VZDUCHOTĚSNOST 11. (ENERGETICKÁ OPTIMALIZACE V PRŮBĚHU NÁVRHU) 20

3 NÁVRH EPD KLIMATICKÁ OBLAST 21

4 NÁVRH EPD KLIMATICKÁ OBLAST 22

5 Nejvýše položený pasivní dům Turistická chata Schiestlhaus (2180 m.n.m.) Pohoří Hochschwab, Rakousko 23

6 NÁVRH EPD MORFOLOGIE TERÉNU Zdroj: archiweb.cz 24

7 NÁVRH EPD POZEMEK Zdroj: Ing. Arch. Josef Smola 25

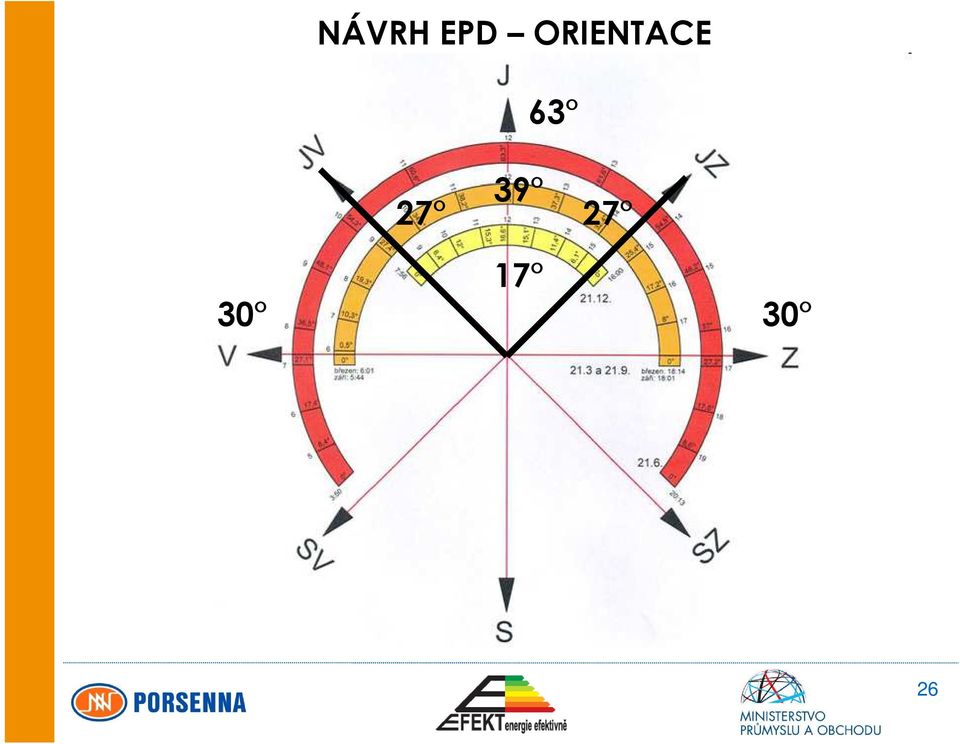

8 NÁVRH EPD ORIENTACE

9 NÁVRH EPD ORIENTACE A STÍNĚNÍ Zdroj: Centrum Pasivního domu 27

10 NÁVRH EPD ORIENTACE Zdroj: Ing. Arch. David Křeček 28

11 NÁVRH EPD ORIENTACE Zdroj: Ing. Arch. David Křeček 29

12 NÁVRH EPD ROZVRŽENÍ PROSKLENÝCH PLOCH 1. VYUŽITÍ SLUNEČNÍHO ZÁŘENÍ JE NEJDŮLEŽITĚJŠÍM PRVKEM KONCEPTU PASIVNÍHO DOMU 2. NÁVRH PROSKLENÝCH PLOCH MUSÍ VŽDY RESPEKTOVAT POŽADAVKY NA VNITŘNÍ OSVĚTLENÍ 3. VELIKOST PROSKLENÝCH PLOCH SE OPTIMALIZUJE Z POHLEU CELKOVÉ KLADNÉ ENERGETICKÉ BILANCE 4. OKNA MUSÍ BÝT EFEKTIVNĚ STÍNĚNA, ABY NEDOCHÁZELO K NADMĚRNÉMU VZESTUPU TEPLOT 30

13 NÁVRH EPD ROZVRŽENÍ PROSKLENÝCH PLOCH Zdroj: Ing. Arch. David Křeček 31

14 NÁVRH EPD ROZVRŽENÍ PROSKLENÝCH PLOCH OPTIMALIZACE POMOCÍ METODIKY PHPP: Orientace plochy okna Globální sluneční záření (hlavní směry) Plocha okna Souč. U okna Plocha zasklení prům. globální sluneční záření Ztráty prostupem Tepelné zisky ze solárního záření maximum: kwh/(m²a) m 2 W/(m 2 K) m 2 kwh/(m 2 a) kwh/a kwh/a Sever 119 0,84 0,80 0, Východ 214 2,75 0,79 2, Jih ,65 0,72 12, Západ 211 0,80 0,84 0, Vodorovný 304 0,00 0,00 0, ,04 0,74 15, Dřevostavba Masivní konstrukce Četnost překročení nejvyšší teploty vzduchu na 25 C 5,8% 3,2% Četnost překročení nejvyšší teploty vzduchu na 26 C 3,1% 0,0% Četnost překročení nejvyšší teploty vzduchu na 27 C 0,7% 0,0% 32

15 NÁVRH EPD KOMPAKTNÍ TVAR FAKTOR TVARU BUDOVY A/V = POMĚR PLOCHY OBÁLKY BUDOVY K JEJÍMU OBJEMU Zdroj: Centrum Pasivního domu 33

16 NÁVRH EPD KOMPAKTNÍ TVAR 34

17 NÁVRH EPD TEPLOTNÍ ZÓNY Zdroj: Centrum Pasivního domu 35

18 NÁVRH EPD OBÁLKA BUDOVY Zdroj: Centrum Pasivního domu 36

19 NÁVRH EPD OBÁLKA BUDOVY 1. LEHKÉ STAVBY PREFABRIKOVANÉ / MONTOVANÉ NA STAVBĚ SKELETOVÁ / VELKOPLOŠNÉ DÍLCE 2. MASIVNÍ KONSTRUKCE MONOLIT + ETICS ZDĚNÍ + ETICS ZTRACENÉ BEDNĚNÍ 37

20 NÁVRH EPD OBÁLKA BUDOVY Zdroj: Centrum Pasivního domu 38

21 NÁVRH EPD OBÁLKA BUDOVY 39

22 NÁVRH EPD OBÁLKA BUDOVY Zdroj: PORSENNA STAVEBNÍ s.r.o. 40

23 NÁVRH EPD OBÁLKA BUDOVY 41

24 NÁVRH EPD OBÁLKA BUDOVY 42

25 NÁVRH EPD OBÁLKA BUDOVY 43

26 NÁVRH EPD OBÁLKA BUDOVY? 44

27 NÁVRH EPD OBÁLKA BUDOVY 45

28 NÁVRH EPD OBÁLKA BUDOVY 46

29 NÁVRH EPD OBÁLKA BUDOVY 47

30 NÁVRH EPD OBÁLKA BUDOVY 1. DŮLEŽITÉ VLASTNOSTI TEPELNÁ VODIVOST FAKTOR DIFÚZNÍHO ODPORU NASÁKAVOST PEVNOST TEPELNÁ KAPACITA POŽÁRNÍ ODOLNOST AKUSTICKÉ VLASTNOSTI 2. KRITÉRIA VOLBY APLIKOVATELNOST / VHODNOST PRO DANOU KCE EKONOMICKÁ NÁROČNOST EKOLOGICKÁ ZÁTĚŽ A VNITŘNÍ PROSTŘEDÍ 48

31 NÁVRH EPD OBÁLKA BUDOVY Zdroj: Centrum Pasivního domu 49

32 NÁVRH EPD OBÁLKA BUDOVY celulóza dřevovlákno konopí konopí len ovčí vlna sláma (rekonstrukce, Křtiny u Brna) vakuový izolační panel (VIP) 50

33 NÁVRH EPD ELIMINACE TEPELNÝCH MOSTŮ 51

34 NÁVRH EPD ELIMINACE TEPELNÝCH MOSTŮ 52

35 NÁVRH EPD ELIMINACE TEPELNÝCH MOSTŮ Zdroj: Centrum Pasivního domu 53

36 NÁVRH EPD ELIMINACE TEPELNÝCH MOSTŮ Zdroj: Centrum Pasivního domu 54

37 NÁVRH EPD ELIMINACE TEPELNÝCH MOSTŮ Zdroj: Centrum Pasivního domu 55

38 NÁVRH EPD ELIMINACE TEPELNÝCH MOSTŮ Zdroj: Centrum Pasivního domu 56

39 NÁVRH EPD ELIMINACE TEPELNÝCH MOSTŮ Zdroj: Centrum Pasivního domu 57

40 NÁVRH EPD ELIMINACE TEPELNÝCH MOSTŮ Zdroj: Centrum Pasivního domu 58

41 NÁVRH EPD ELIMINACE TEPELNÝCH MOSTŮ Zdroj: Centrum Pasivního domu 59

42 NÁVRH EPD ŘÍZENÉ VĚTRÁNÍ 60

43 NÁVRH EPD ŘÍZENÉ VĚTRÁNÍ 100 POTŘEBA TEPLA NA VYTÁPĚNÍ (kwh/m2.a) BĚŽNÝ PASIVNÍ BĚŽNÝ PASIVNÍ 15 kwh/m 2.a PŘIROZENÉ NUCENÉ ZTRÁTA PROSTUPEM ZTRÁTA VĚTRÁNÍM 61

44 NÁVRH EPD ŘÍZENÉ VĚTRÁNÍ PASIVNÍ DŮM JE BUDOVA, VE KTERÉ SE NEDAJÍ NEBO NESMĚJÍ OTEVÍRAT OKNA OMYL!!!! % ROKU LZE VĚTRAT PŘIROZENĚ BEZ ZVÝŠENÝCH ENERG. NÁROKŮ (JARO-PODZIM) OKNA LZE OTEVŘÍT KDYKOLIV SI PŘEJETE, DOJDE POUZE K NÁRŮSTU SPOTŘEBY ENERGIE OBJEKT MUSÍ FUNGOVAT I BEZ SLOŽITÉHO TECHNICKÉHO ZAŘÍZENÍ (MANUÁLNĚ) 62

45 NÁVRH EPD ŘÍZENÉ VĚTRÁNÍ Zdroj: Centrum Pasivního domu 63

46 NÁVRH EPD ŘÍZENÉ VĚTRÁNÍ Zdroj: Centrum Pasivního domu 64

47 NÁVRH EPD VZDUCHOTĚSNOST Větrání nucené se zpětným získáváním tepla PASINÍ DŮM... n 50 < 0,6 hod -1 (0,4 hod - 1 ) NÍZKOENERGETICKÝ DŮM.. n 50 < 1,0 hod -1 (0,8 hod -1 ) Větrání nucené NÍZKOENERGETICKÝ DŮM.. n 50 < 1,5 hod -1 (1,2 hod -1 ) Větrání přirozené OSTATNÍ OBJEKTY.. n 50 < 4,5 hod -1 (3,0 hod -1 ) BLOWERDOOR TEST = TESK KVALITY PRÁCE 65

48 NÁVRH EPD VZDUCHOTĚSNOST Zdroj: Centrum Pasivního domu 66

49 NÁVRH EPD VZDUCHOTĚSNOST 67

50 NÁVRH EPD VZDUCHOTĚSNOST 68

51 NÁVRH EPD VZDUCHOTĚSNOST 69

52 NÁVRH EPD VZDUCHOTĚSNOST 70

53 NÁVRH EPD VZDUCHOTĚSNOST 1. VZDUCHOTĚSNOST BLOWERDOOR TEST BEZ ÚNIKU VZDUCHU MINIMALIZACE TEPELNÝCH ZTRÁT SPRÁVNÁ FUNKCE ŘÍZENÉHO VĚTRÁNÍ 2. PAROTĚSNOST SNAHA OMEZIT PROSTUP VODNÍ PÁRY KONSTRUKCÍ MINIMALIZACE RIZIKA KONDENZACE VODNÍ PÁRY UVNITŘ KONSTRUKCE ZÁBRÁNĚNÍ DEGRADACE KONSTRUKCE A VZNIKU PLÍSNÍ 71

54 NÁVRH EPD OBÁLKA BUDOVY 1. DIFÚZNĚ OTEVŘENÁ SKLADBA UMOŽŇUJE DIFÚZI VODNÍ PÁRY V KONSTRUKCI OBSAHUJE PAROBRZDU PŘI POŠKOZENÍ VŽDY KLADNÁ BILANCE VÝPARU DIFÚZNÍ ODPOR SMĚREM DO EXTERIÉRU KLESÁ 2. DIFÚZNĚ UZAVŘENÁ SKLADBA SNAHA ZABRÁNIT DIFÚZI VODNÍ PÁRY V KONSTRUKCI OBSAHUJE PAROZÁBRANU PŘI POŠKOZENÍ MŮŽE BÝT ZÁPORNÁ BILANCE VÝPARU LIBOVOLNÁ MATERIÁLOVÁ SKLADBA 72

55 REALIZACE - RD 73

56 REALIZACE - BD 74

57 DĚKUJI ZA POZORNOST ING. MICHAL ČEJKA Certifikovaný projektant pasivních domů PORSENNA o.p.s. 75
