1 Modulární systém senzorů

2 Motivace Pracovníci muzeí jsou příliš vzácní na to, aby sloužili jako zařízení na záznam a přenos dat Obcházení dataloggerů Lepových pastí Dózimetrů Data jsou cenná surovina Nekompatibilita/proprietárnost formátů Regulace ztracená data

3 Cíle projektu Infrastruktura pro zvýšení účinnosti ochrany sbírek Vývoj a výroba vlastních čidel a řídících procesů Využití naměřených dat k analýzám degradace exponátů

4 Konflikty v ochraně sbírek Sbírka v chráněné budově Citlivé objekty Škůdci Ochrana exponátů Ochrana exponátů Ochrana exponátů Ochrana budovy Poslání objekty zpřístupňovat Eliminace potenciálně škodlivých látek

5 pokud člověk opravdu něčemu rozumí, je schopen to vyjádřit číslem (Kelvin) Jaký je rozkmit teploty v expozici? Kolikrát bylo překročeno stanovené maximum RH? Jakou kumulovanou dávku světelné energie dostane daný exponát?

6 Vývoj čidel Využít stávající snímače HW/SW rozhraní k dataloggerům Vlastní čidla Další koncepty Centrální depozitář Horní Měcholupy Nízké náklady Škálovatelnost Konverze dat Otevřený formát Internet věcí Klimatizace, vytápění, ventilace Svobodný SW Autonomie, energy harvesting

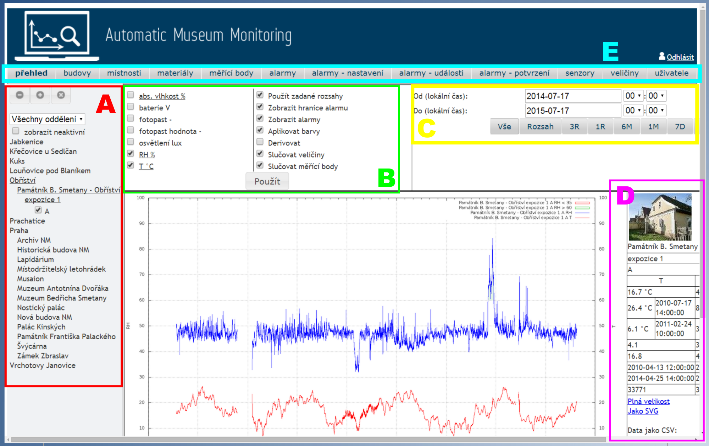

7 Uživatelské rozhraní A B C D E Popis místa Volba zobrazených parametrů Zobrazené období Detaily o objektu Menu funkcí

8 Centrální pult ochrany sbírek Všechny pobočky Všechny místnosti v pobočce Všechna místa (vitríny) v pobočce Všechny snímače v místě Všechny parametry snímače

9 Hlavní parametry muzejního prostředí

10 Vytěžování dat data mining Zpřesnění poznání vazby mezi poškozením exponátů a vnitřním prostředím Revize bezpečných mezí vnitřního klimatu Ochrana exponátů (zpřísnění parametrů prostředí) Snížení nákladů (benevolentnější meze = méně energeticky náročné udržování vnitřního prostředí)

11 Záznamy a stanovené bezpečné meze Uspořádání systému umožňuje nastavit výstražná hlášení pro jednotlivé snímače a příslušné veličiny. Je možné stanovit, jakou akci systém vyvolá Například na překročení povolené hodnoty RH může systém reagovat odesláním SMS nebo u vybrané osobě. Záznamy o překročených mezích a odeslaných výstrahách jsou uloženy pro následné vyhodnocení četnosti výskytů a případné úpravy regulace

12 Uspořádání systému Server přijímá a uchovává data v otevřeném formátu data mining. Metadata, anotace dat,.xml formát => příprava pro semantické technologie. Internet věcí Rozesílání varování Basic element messages to supervisors SMS communication with units data collections surveillance via user s access scripts php modelling & prediction of trends java queries data mining data management queries data mining

13 Modulárnost snímačů detected variable: temperature humidity light vibrations accelerations ph VOC acids, alkali corrosion pests sensor interface control unit communication unit connection type: Ethernet E. over power line wi-fi bluetooth GSM

14 + Na platformě nezávislé rozhraní + Otevřený formát dat + Svobodný SW + Volně šiřitelná schémata, výkresy, postupy = Nabídka ostatním institucím k účasti a zapojení

15 Část druhá Snímače

16 Zapojení návštěvníků do ochrany exponátů (Monarchie, Sisi) Snímače umístěné ve vitrínách s exponáty posílají data o vnitřním prostředí sběrné jednotce, která je může okamžitě zobrazovat. Návštěvník získá možnost nahlédnout do problematiky ochrany exponátů a poznat nesamozřejmost jejich uchování. Bezdrátová komunikace zajišťuje vysoce estetické řešení ochrany Podmínkou je dlouhá výdrž baterií

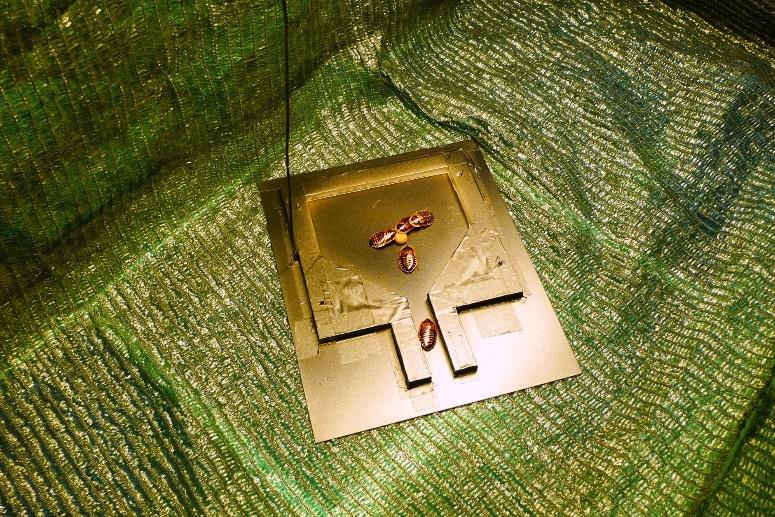

17 Biosenzory Hlediska při vývoji: - Nízké náklady - Využití běžně dostupných součástek - Konstrukční a mechanické komponenty produkovatelné na 3D tiskárně - Snadná výroba a instalace v muzeích

18 Biosenzory

19 Transportní čidlo Transportní čidlo slouží k časovému záznamu dějů během transportu Vibrace, zrychlení, orientace Parametry prostředí T, RH, p.

20 Transport orientace přepravního boxu

21 Transport histogram maximálních zrychlení

22 Transport vývoj atmosférického tlaku a dalších parametrů prostředí

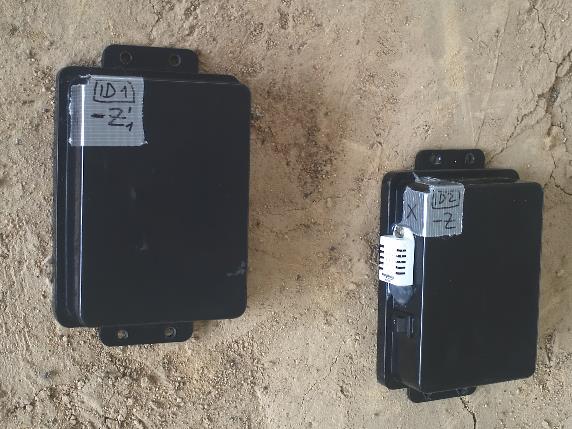

23 Modul záznamu parametrů prostředí a vibrací během transportu

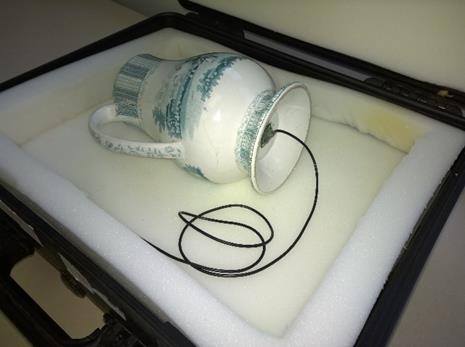

24 Vyhodnocení záznamů Jízda a přenášení Jízda

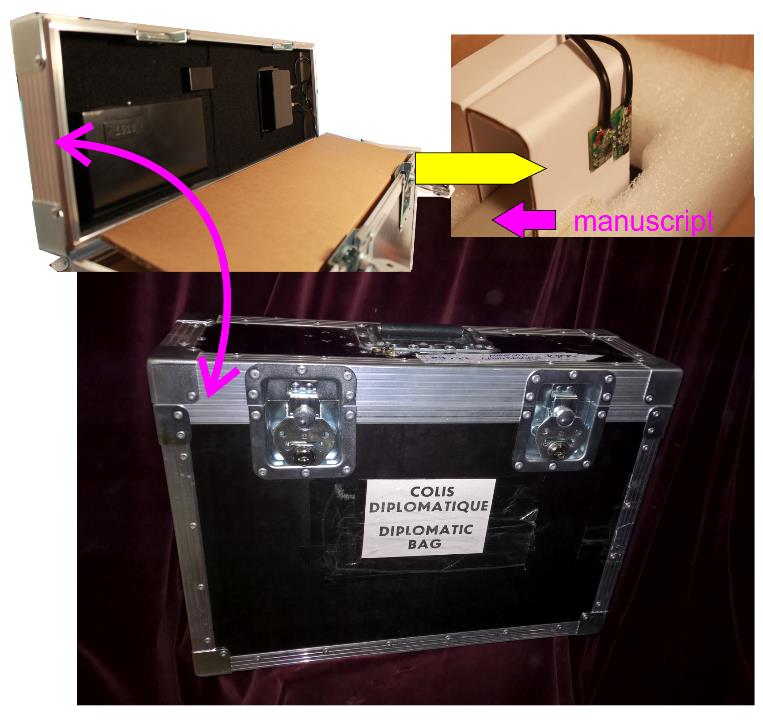

25 Optimalizace přepravních boxů

26 Vliv izolace na vývoj teploty artefaktu

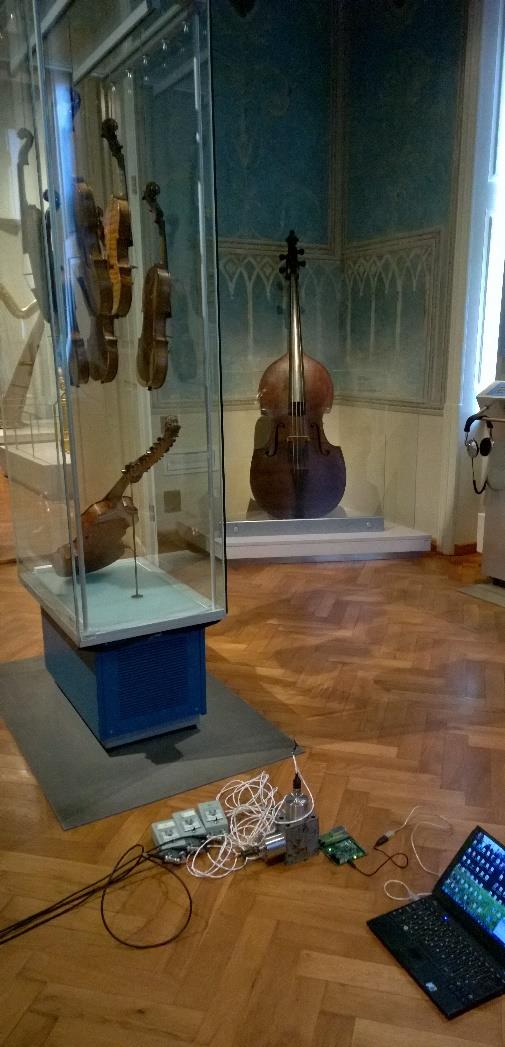

27 Kmitání v místnosti strunných nástrojů
