V-Cone průtokoměr jediné měřidlo vhodné i pro minimální instalační prostory

Rozměr: px

Začít zobrazení ze stránky:

Download "V-Cone průtokoměr jediné měřidlo vhodné i pro minimální instalační prostory"

Tomáš Neduchal
před 7 lety
Počet zobrazení:

1 V-Cone průtokoměr jediné měřidlo vhodné i pro minimální instalační prostory

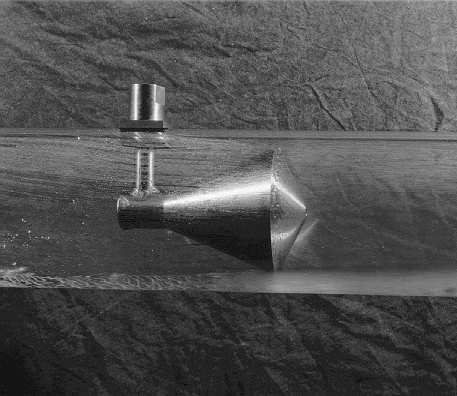

2 Standard V-Cone měření průtoku na principu tlakové diference medium teče okolo měřícího kužele průtočný profil je ovlivněn měřícím kuželem minimální nebo nulové uklidňovací délky DN15 až DN3000

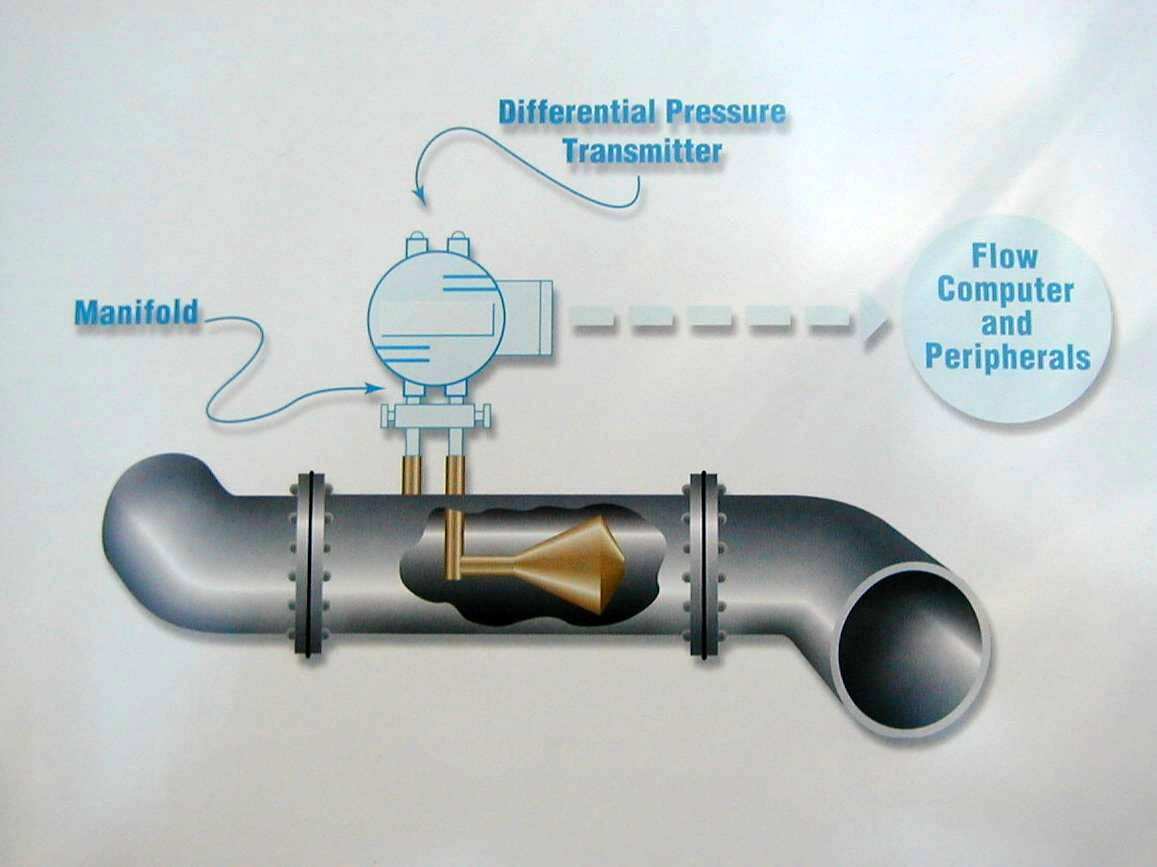

3 The V-Cone průtokoměr +P měření -P měření Průtok

4 Wafer V-Cone Průtok Wafer V-Cone V až do DN 150 odděliteln litelnáčást Wafer Cone sestavy

5 Porovnání V-Cone Venturi-clona: Beta poměru V-Cone Orifice Plate d D A 1 A 2 β = A = 1 A 2 d D β = Area /Area = β β = 1- d2 D 2 d D

6 Porovnání V-Cone Venturi-clona: tlaková ztráta

7 Porovnání V-Cone Venturi-clona: rozměry 56 V-Cone 42 Venturi potřebné rovné úseky před a za VCone ( násobky x DN )

8 Standardní data V-Cone Přesnost : až +/- 0.5% rozsahu Šířka rozsahu : 10:1 (Typicky ) Opakovatelnost : +/- 0.1% Typické instalační uklidňovací délky : 0-3 x DN před měřidlem 0-1 x DN za měřidlem

9 Porovnání V-Cone Venturi-clona: rozměry vysoké náklady instalace vyžaduje 10 až 50x násobek DN rovných úseků, ukotvení těchto úseků náchylné k poškození a abrasi, ztráta přesnosti není jednoduchá výměna nebo repase z důvodů rovných úseků není schopna přesně měřit plyny turbulence nespolehlivé u měření vlhkých plynů měřený signál obsahuje veliký šum vysoké náklady na údržbu ( abrase poškozuje clonu a potřebuje následně rekalibrovat ) malá šířka rozsahu jen 1 : 4 u vysokých tlaků vyžaduje provoz a údržba bezpečnostní předpis

10 Porovnání V-Cone Venturi-clona: měření vlhkého plynu přesnost a stabilita výstupního signálu

11 Porovnání podmínek průtoku

12 Porovnání vliv zahnutí potrubí na proudění

13 Porovnání signálu a jeho stability

14 Vliv na přesnost: vzdálenost clony od ohybu potrubí tested in N.I.S.T. Used with permission, NIST, USA

15 Vliv na přesnost: vzdálenost V-Cone od ohybu potrubí tested in N.I.S.T. Change in Cd, %

16 Poškození pevnými částicemi

17 WAFER-CONE VH03 vliv poškození na přesnost měření Flowmeter Cf baseline no damage heavily damaged cone Re

18 Pevné částice použité při testu ( měřítko v coulech!)

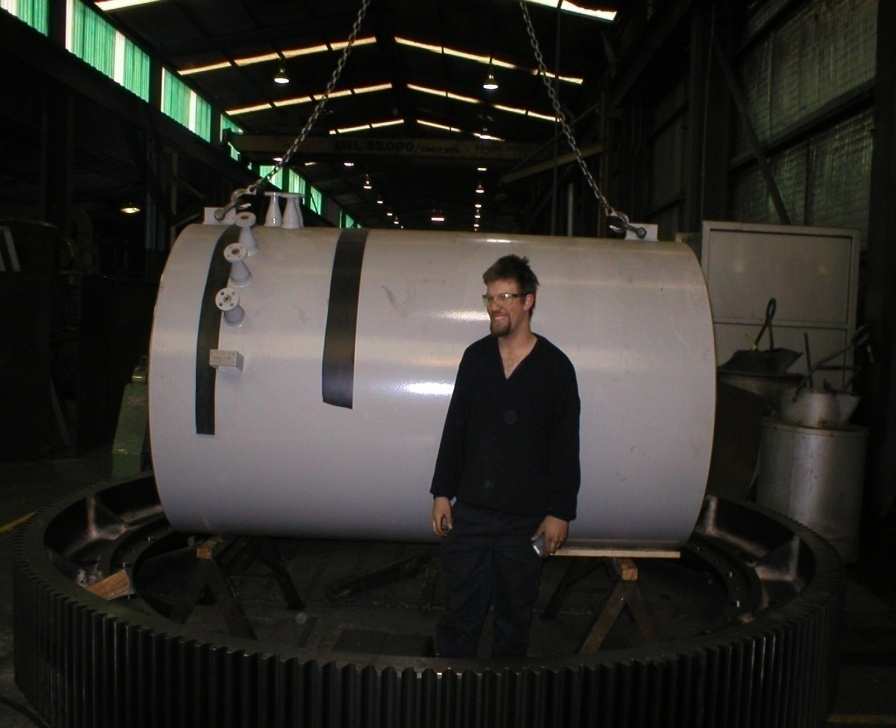

19 Rozměry DN15 DN 3000

20 Cone ochrana proti vibracím

21 Montáž v omezeném prostoru

22 Měření páry Průtok

23 Měření před separací Size: 200 mm Client: Petronas Platform: Resak

24 Whitegate Refinery, Cork Ireland

25 Instalace - příklad Wafer Cone Set Up On Natural Gas w/ Dual meters& Transmitters

26 Instalace - příklad

27 V-Cone výhody Minimální rozměry zástavby Široký rozsah měření Stabilní měřící signál bez šumu Předem vypočtená tlaková ztráta Dlouhá životnost

28 V-Cone Aplikace v energetice a měření páry Applications: Fluid Types: Place: Fuel system Fuel oil or Gas Combustion Combustion Air Intake Air Combustion Boiler Feedwater BF Water BF-Pumps Pump Recirculation BF Water BF-Pumps HP & IP Turbine inlet Superheated Steam Turbine Steam Distribution Superheated Steam Users Condensator Condensate Water Chimney stack Flue Gas Exhaust

29 V-Cone Aplikace v procesech Applications: Fluid Types: Place: Process products All Liquids & Gasses Installation Process steam See detail Steam plant Steam Air Intake Air Intake Waste Air Vent Waste Air Exhaust Flair Stack HC Gas Turbine Tail gas combustion Tail gas Mixing system Combustion Compressed air Air Plant

30 V-Cone Aplikace v kryotechnice Applications: Fluid Types: Place: Cryogenic Cold Box Cryogenic Liquids & Gasses Cold Box LNG Tank sent out Liquid HC Gas Terminal LNG to Vaporizer Liquid HC Gas Terminal Pump Recirculation Liquid HC Gas Fraction pl.

31 V-Cone Aplikace v hutnictví Applications: Fluid Types: Place: Blast Furnace BF Gas BF Hot Air Hot Air Hot stove Air Intake Air Hot Stove Coke Treatment Coke Gas (CG) Coke Oven Gas Mixing Station BF & CG Gas mixing Gas Station Process Steam See detail Steam Plant

32 V-Cone tabulka minimálních úseků

33 Porovnání rovných úseků u ostatních měřidel Conditioning Plate API 22.2 up to 16D typically 6D Results published Pipeline-Gas_Journal_article_ Orifice Plate ISO up to 44 D Venturi ISO up to 22 D Annubar Up to 28 D Reference Manual , Rev AA

34 McCrometer s kalibrační pracoviště Water Calibration facility in McCrometer s plant. Diameter till 16 DN 400 mm McCrometer acquired in 2005 the Porterville water calibration facility suitable for diameter up till 78 - DN 1950 mm All V Cones depend the Re. are standard Water Calibrated at McCrometer s Facility with a Calibration Report!!

35 V-Cone Calibration Report

36 ISO 9001: 2000 Certifikace

37 CE Certifikace, European Directive 97/23 EC
