1 A) TEXTOVÁ ČÁST Zadavatel : Město Hlučín Mírové náměstí Hlučín Zpracovatel: Ing. arch. Elen Malchárková ČKA IČ: DIČ: CZ e.malcharkova@volny.cz Mob.: ČERVEN 2013

2 OBSAH: str. 1. Úvod, základní údaje, vymezení území Současný stav Širší vztahy Urbanistické a architektonické řešení Stanovení regulativů pro výstavbu Zeleň, ÚSES Dopravní řešení Vodní hospodářství Energetika a spoje Orientační propočet investičních nákladů na přípravu stavebních pozemků Vliv na životní prostředí 9 Seznam použitých zkratek: ÚP US ÚSES ZPF k.ú. ha RD TR TUV STL TI HUP POD územní plán územní studie územní systémy ekologické stability zemědělský půdní fond katastrální území hektar rodinný dům trafostanice teplá užitková voda středotlaký plynovod technická infrastruktura hlavní uzávěr plynu pevný domovní odpad 2

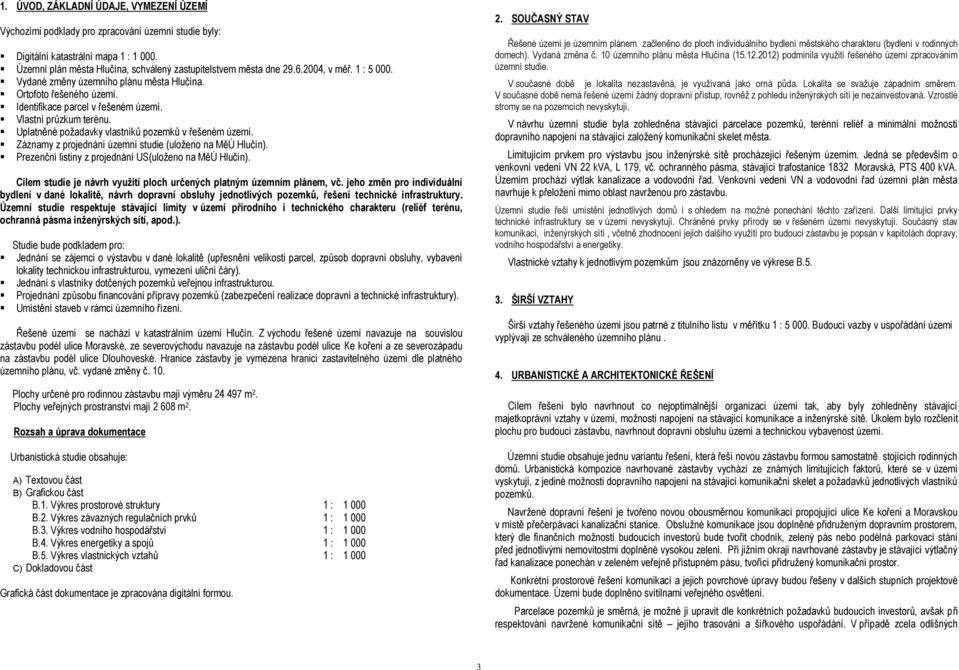

3 1. ÚVOD, ZÁKLADNÍ ÚDAJE, VYMEZENÍ ÚZEMÍ Výchozími podklady pro zpracování územní studie byly: Digitální katastrální mapa 1 : Územní plán města Hlučína, schválený zastupitelstvem města dne , v měř. 1 : Vydané změny územního plánu města Hlučína. Ortofoto řešeného území. Identifikace parcel v řešeném území. Vlastní průzkum terénu. Uplatněné požadavky vlastníků pozemků v řešeném území. Záznamy z projednání územní studie (uloženo na MěÚ Hlučín). Prezenční listiny z projednání US(uloženo na MěÚ Hlučín). Cílem studie je návrh využití ploch určených platným územním plánem, vč. jeho změn pro individuální bydlení v dané lokalitě, návrh dopravní obsluhy jednotlivých pozemků, řešení technické infrastruktury. Územní studie respektuje stávající limity v území přírodního i technického charakteru (reliéf terénu, ochranná pásma inženýrských sítí, apod.). Studie bude podkladem pro: Jednání se zájemci o výstavbu v dané lokalitě (upřesnění velikosti parcel, způsob dopravní obsluhy, vybavení lokality technickou infrastrukturou, vymezení uliční čáry). Jednání s vlastníky dotčených pozemků veřejnou infrastrukturou. Projednání způsobu financování přípravy pozemků (zabezpečení realizace dopravní a technické infrastruktury). Umístění staveb v rámci územního řízení. Řešené území se nachází v katastrálním území Hlučín. Z východu řešené území navazuje na souvislou zástavbu podél ulice Moravské, ze severovýchodu navazuje na zástavbu podél ulice Ke kořeni a ze severozápadu na zástavbu podél ulice Dlouhoveské. Hranice zástavby je vymezena hranicí zastavitelného území dle platného územního plánu, vč. vydané změny č. 10. Plochy určené pro rodinnou zástavbu mají výměru m 2. Plochy veřejných prostranství mají m 2. Rozsah a úprava dokumentace Urbanistická studie obsahuje: A) Textovou část B) Grafickou část B.1. Výkres prostorové struktury 1 : B.2. Výkres závazných regulačních prvků 1 : B.3. Výkres vodního hospodářství 1 : B.4. Výkres energetiky a spojů 1 : B.5. Výkres vlastnických vztahů 1 : C) Dokladovou část Grafická část dokumentace je zpracována digitální formou. 2. SOUČASNÝ STAV Řešené území je územním plánem začleněno do ploch individuálního bydlení městského charakteru (bydlení v rodinných domech). Vydaná změna č. 10 územního plánu města Hlučína ( ) podmínila využití řešeného území zpracováním územní studie. V současné době je lokalita nezastavěná, je využívaná jako orná půda. Lokalita se svažuje západním směrem. V současné době nemá řešené území žádný dopravní přístup, rovněž z pohledu inženýrských sítí je nezainvestovaná. Vzrostlé stromy se na pozemcích nevyskytují. V návrhu územní studie byla zohledněna stávající parcelace pozemků, terénní reliéf a minimální možnosti dopravního napojení na stávající založený komunikační skelet města. Limitujícím prvkem pro výstavbu jsou inženýrské sítě procházející řešeným územím. Jedná se především o venkovní vedení VN 22 kva, L 179, vč. ochranného pásma, stávající trafostanice 1832 Moravská, PTS 400 kva. Územím prochází výtlak kanalizace a vodovodní řad. Venkovní vedení VN a vodovodní řad územní plán města navrhuje k přeložení mimo oblast navrženou pro zástavbu. Územní studie řeší umístění jednotlivých domů i s ohledem na možné ponechání těchto zařízení. Další limitující prvky technické infrastruktury se v území nevyskytují. Chráněné prvky přírody se v řešeném území nevyskytují. Současný stav komunikací, inženýrských sítí, včetně zhodnocení jejich dalšího využití pro budoucí zástavbu je popsán v kapitolách dopravy, vodního hospodářství a energetiky. Vlastnické vztahy k jednotlivým pozemkům jsou znázorněny ve výkrese B ŠIRŠÍ VZTAHY Širší vztahy řešeného území jsou patrné z titulního listu v měřítku 1 : Budoucí vazby v uspořádání území vyplývají ze schváleného územního plánu. 4. URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ Cílem řešení bylo navrhnout co nejoptimálnější organizaci území tak, aby byly zohledněny stávající majetkoprávní vztahy v území, možnosti napojení na stávající komunikace a inženýrské sítě. Úkolem bylo rozčlenit plochu pro budoucí zástavbu, navrhnout dopravní obsluhu území a technickou vybavenost území. Územní studie obsahuje jednu variantu řešení, která řeší novou zástavbu formou samostatně stojících rodinných domů. Urbanistická kompozice navrhované zástavby vychází ze známých limitujících faktorů, které se v území vyskytují, z jediné možnosti dopravního napojení na stávající komunikační skelet a požadavků jednotlivých vlastníků pozemků. Navržené dopravní řešení je tvořeno novou obousměrnou komunikací propojující ulice Ke kořeni a Moravskou v místě přečerpávací kanalizační stanice. Obslužné komunikace jsou doplněné přidruženým dopravním prostorem, který dle finančních možností budoucích investorů bude tvořit chodník, zelený pás nebo podélná parkovací stání před jednotlivými nemovitostmi doplněné vysokou zelení. Při jižním okraji navrhované zástavby je stávající výtlačný řad kanalizace ponechán v zeleném veřejně přístupném pásu, tvořící přidružený komunikační prostor. Konkrétní prostorové řešení komunikací a jejich povrchové úpravy budou řešeny v dalších stupních projektové dokumentace. Území bude doplněno svítilnami veřejného osvětlení. Parcelace pozemků je směrná, je možné ji upravit dle konkrétních požadavků budoucích investorů, avšak při respektování navržené komunikační sítě jejího trasování a šířkového uspořádání. V případě zcela odlišných 3

4 požadavků musí budoucí investor prokázat možnost dopravní obsluhy celé lokality v souladu s požadavkem hospodárného využití území, včetně dořešení technické infrastruktury. V grafické části dokumentace jsou stanoveny stavební čáry, které jsou nepřekročitelné směrem ke komunikaci a ochranná pásma zařízení technické infrastruktury, které tvoří z pohledu budoucí zástavby poměrně výrazné limitující prvky. NÁSLEDUJÍCÍ PŘEHLED UDÁVÁ PLOŠNÉ NÁROKY NOVÉ VÝSTAVBY A DEMOGRAFICKÝ VÝPOČET. Plocha řešeného území celkem Plocha území určeného pro zástavbu RD Plochy veřejných prostranství NOVÁ ZÁSTAVBA A PLOCHY cca 3,06 ha cca 2,45 ha cca 0,26 ha Počet nových RD cca 24 Počet nových bytů cca 26 Počet nových obyvatel (2,65 os/byt ) při celkovém zastavění cca STANOVENÍ REGULATIVŮ PRO VÝSTAVBU Funkční regulace pro navrženou zástavbu (v souladu s požadavky vyplývajícími pro řešené území z územního plánu, vč. jeho změn): ÚZEMÍ INDIVIDUÁLNÍHO BYDLENÍ MĚSTSKÉHO CHARAKTERU (U-BIM) Charakteristika: Území bydlení nízkopodlažní formy zástavby městského charakteru, zařízení občanského vybavení odpovídající významem danému místu. galanterie, textilu a obuvi, knihkupectví, hodinářství. Projekční služby, kanceláře (pojišťovnictví, finančnictví). Speciální školská zařízení umělecké školy. Zařízení školská (MŠ, ZŠ). Zařízení sociální, zdravotnická, (pro potřebu obyvatel území). Penziony. Odstavná místa a garáže, sloužící potřebě území. Doplňkové stavby na pozemcích RD (bazény, terasy, krby, skleníky jako součást RD). Příslušné komunikace pěší, cyklistické, motoristické a MHD. Nezbytné technické vybavení území. Doprovodné sadové úpravy liniové a plošné. Bytové domy do výšky 2. np + podkroví v urbanisticky zdůvodněných případech. Zařízení pro informace, reklamu a propagaci. 3) Nepřípustné: Objekty a zařízení zemědělské a průmyslové výroby. Zařízení služeb s rušivými vlivy: stolárny, autobazary, karosárny, autolakovny, klempířství. Čerpací stanice PHM. Objekty mobilní i pevné dočasného charakteru nízké architektonické úrovně. Změny v užívání garáží na sklady a výrobní zařízení. Řadové garáže. Stavby pro obchod s prodejní plochou větší než 200 m 2. Nelze chovat větší hospodářská zvířata (kožešinová zvířata, ovce, kozy, prasata, koně, hovězí dobytek, skot). Prostorová regulace stanovena touto územní studií V lokalitě je nepřípustná výstavba bytových domů. Maximální hladina zástavby: dvě nadzemní podlaží a podkroví, jedno podzemní podlaží. Objekty mohou být zastřešeny šikmou, pultovou, plochou střechou či segmenty. Doporučena velikost pozemku u nové zástavby rodinnými domy: m2. Maximální velikost pozemku pro budovy případného obchodního prodeje: 900 m2. Koeficient zastavění maximálně 0,3. Koeficient nezpevněných ploch minimálně 0,5. Funkční využití: 1) Vhodné: Rodinné domy, převážně 1-2 podlažní se střechami tvarovanými ve sklonech 35 o a více, v odůvodněných případech segmenty či jiné architektonické prvky. Velikost pozemků v rozmezí cca m 2. 2) Přípustné: Zařízení obchodu a veřejného stravování pro potřebu obyvatel území. Zařízení nerušících služeb pro denní potřebu obyvatel bez zvýšených nároků na dopravní zatížení území. Zařízení nerušících služeb nesmí svou plošnou výměrou přesáhnout 1/3 plochy objektu pro bydlení na jehož pozemku je umístěno. U samostatných staveb nesmí tato mít větší zastavěnou plochu než 120 m 2 včetně zpevněných ploch, může být max. 1 podlažní + podkrovní, ve stávajících zástavbách s převládajícími plochými střechami může být max. 2 podlažní. Za nerušící služby jsou považovány: kadeřnictví, kosmetické služby, pedikůra, krejčovství, fotoateliéry, ordinace soukromých lékařů, lékárny, prodejny potravin, výrobny lahůdek a cukrovinek, prodejny 6. ZELEŇ, ÚSES V současné době se v prostoru určeném pro zástavbu nenachází žádná vzrostlá zeleň. V území bude zastoupena především zeleň okrasná, obytná a užitková jako součást ploch určených pro individuální rodinnou zástavbu. 7. DOPRAVNÍ ŘEŠENÍ Širší dopravní vazby Navrhovaná lokalita rodinných domů se nachází v k.ú. Hlučín. Dopravní napojení je možné ze stávajících místních obslužných komunikací Moravská a Ke kořeni. Dopravní část územní studie řeší napojení a realizaci dopravní obsluhy lokality i jednotlivých nemovitostí při předpokládaném členění pozemků pro cca 24 rodinných domů. 4

5 Komunikace pro motorová vozidla Navrhované parametry trasy obslužné komunikace vyplývají z předpokládané poměrně nízké dopravní zátěže. Je navržena šířka nových komunikací 5,5 m mezi obrubami a vybudování přidruženého uličního prostoru o šířce 2,25 m. Přidružený uliční prostor bude v budoucnu sloužit jako komunikace pro pěší., popř. jako zelený pás. Technické údaje nově navržených komunikací: Vozovka je předpokládaná dle dopravního zatížení, typu základové zeminy a úrovně hladiny podzemní vody jako lehká s asfaltovým krytem. Podélné sklony tras vychází z konfigurace terénu (do 9 %), příčný sklon jednosměrný se spádem 2,5 %. Odvodnění zemní pláně bude realizováno oboustranným příčným spádem 3 % a pláňovým trativodem s drenáží. Srážkové vody z navrhované komunikace budou odvedeny příčným spádem do dešťové kanalizace. Poloměry obrubníků stykových křižovatek komunikací budou R min = 8 m (9 m). Na pozemcích jednotlivých parcel budou přístupy budovány jejich majiteli. V komunikaci budou vedeny inženýrské sítě za předpokladu dodržení prostorových norem a s minimální výškou krytí jednotlivých zařízení. Z hlediska nové dopravní situace je nutno osadit příslušné dopravní značky v souladu se zákonem č. 361/2000 Sb. ve znění pozdějších předpisů. Komunikace pro pěší Podél místní komunikace je navrženo vybudování jednostranného chodníku s šířkou 2,25 m. Protilehlé přidružené dopravní pásy je možné využít jako zelené plochy, popř. vybudovat podélné odstavné stání pro osobní automobily majitelů okolních nemovitostí. U těchto se předpokládá doplnění stání vysokou zelení. Komunikace pro pěší a cyklisty je navržena na pozemku města Hlučína, bude tvořit propojení ulic Moravské a Dlouhoveské. Povrch chodníků se předpokládá ze zámkové dlažby, kladené do pískového lože. Dlažbu je nutno řádně uválcovat. Příčný spád chodníku vedoucího podél komunikace je navržen jednostranný 2 % s odvodněním ke komunikaci. Na chodnících je nutno realizovat opatření pro bezpečný pohyb zrakově postiženým občanům. Detaily jednotlivých ploch je nutno upřesnit v následujících stupních projektových dokumentací k územnímu a stavebnímu řízení. Parkování a garážování Automobily obyvatel rodinných domů budou odstavovány v garážích nebo na pozemcích majitelů. Parkování osobních automobilů návštěvníků není platnou legislativou v rodinné zástavbě bez jiné vybavenosti požadováno. Podélná odstavná stání je možné realizovat v přidružených dopravních pásech podél místní komunikace. Hromadná doprava Nově navrhovaná lokalita pro zástavbu RD je přístupná ze stávající zastávky Hlučín štěrkovna. Dostupová vzdálenost je m. 8. VODNÍ HOSPODÁŘSTVÍ Zásobování pitnou vodou. Z provedených bilancí potřeb pitné vody je vodovodní síť vybudována v dostatečném rozsahu a bude pouze doplněna o nové řady v plochách navrhované výstavby. Nové řady budou napojeny na stávající řady v ulicích Moravská a Dlouhoveská. Předpokládá se, že vodovod bude plnit i funkci vodovodu požárního, zároveň je ale nutno zajistit i kvalitu vody v rozvodné síti. Samostatné větve zásobující objekty v dosahu hydrantů na hlavním řadu (rodinné domy do vzdálenosti až 400 m od sebe) mohou mít profil DN 80, nový vodovodní řad je zokruhovaný. Územím prochází propojovací vodovodní řad Moravská Dlouhoveská, které spolu s ochranným pásmem tvoří limitující prvek pro zástavbu. Trasy navržených vodovodů jsou patrné z výkresu B.3.Vodní hospodářství. Výpočet potřeby vody. V řešené lokalitě bude celkem vybudováno cca 24 rodinných domů, tj. nárůst obyvatel o cca 70. Na základě zpracovaných rozborů, v souladu se směrnicí č.9 ze dne 20. července 1973 MLVH ČSR hlavního hygienika ČR pro výpočet potřeby vody při navrhování vodovodních a kanalizačních zařízení s přihlédnutím k novým trendům ve vývoji spotřeby pitné vody je uvažována specifická potřeba vody pro jednoho obyvatele rodinného domu 90 l.den -1. Výsledný návrh : Předpokládaný max. nárůst obyvatel v rodinných domech..70 obyvatel Specifická potřeba vody v rodinných domech.90 l/os/den Průměrná denní potřeba vody Qp pro obyvatele : Qp = 70 obyvatel x 90 l/os/den =6 300 l/den = 0,07 l/s Maximální denní potřeba Qm při kd = 1,4 : Qm = l/den x 1,4 = 8,82 m 3 /den = 0,10 l/s Maximální hodinová potřeba vody Qh při kh = 1,8 : Qh = 8,82 m 3 /den x 1,8 = 15,876 m 3 /den = 0,18 l/s Návrh řešení. Pro řešenou lokalitu je navrženo doplnění vodovodní stě profilu DN 80 délky 200 m a DN 100 délky 340 m. Navržená vodovodní síť bude zokruhovaná a bude napojená na stávající řady DN 80 v ulici Moravské a Dlouhoveské. Z vodovodních řadů budou dále provedeny veřejné části přípojek, které budou ukončeny vodoměrnou šachtou, před kterou bude uzávěr na zemní soupravu. Ukončení veřejné části přípojky vodoměrnou šachtou bude ve vzdálenosti max. 1 m od hranice pozemku rodinného domu. Napojením řešené lokality na stávající řady ve dvou místech se docílí zokruhování sítě čímž se zabrání zhoršování kvality vody při malých odběrech. 5

6 Pro posouzení tlakových poměrů vody ve vodovodní síti se vychází z ČSN Navrhování vodovodního potrubí, která připouští nejvyšší přetlak vody v potrubí 0,6 MPa a v odůvodněných případech 0,7 MPa, a požaduje minimální hydrodynamický přetlak v místě přípojky 0,15 MPa, event. 0,25 MPa pro zástavbu do dvou nadzemních podlaží. Navržené řady mají vyhovující kapacitu. Dimenze odpovídá požadavku na převedení požární vody 4 l/s dle ČSN Požární bezpečnost staveb, zásobování požární vodou. Dle této normy jsou na zokruhované rozvodní síti navržené dva podzemních hydrantů. Jejich poloha (max. 200 m od objektů) a vzájemná vzdálenost (max. 400 m) je v souladu s požadavkem uvedené ČSN. Navržený vodovodní řad bude uložen v obslužné komunikaci mimo soukromé pozemky, v souběžní trase s ostatními navrženými vedeními v souladu s ČSN Prostorové uspořádání sítí technického vybavení. Dle zákona č. 274/2001 Sb. o vodovodech a kanalizacích pro veřejnou potřebu je pro vodovodní řady do průměru 500 mm včetně, stanovené ochranné pásmo 1,5 m. Ochranné pásmo je vymezené vodorovnou vzdáleností od vnějšího líce stěny potrubí na každou stranu. Zhodnocení navrhovaného řešení. Celkem je navrženo : m vodovodního řadu profilu DN m vodovodního řadu profilu DN domovních přípojek, kde délka veřejné části je celkem cca 50 m Kanalizace Pro odvedení odpadních vod se v návrhu územního plánu města Hlučína v lokalitě řešené touto územní studií využívá částečně v severní části tohoto území stávající jednotná kanalizace v ulici Dlouhoveské s odvedením vod gravitačně na přečerpávací stanici odlehčovací komoru OK 3 Štěrkovna a odtud pak výtlakem na ulici Vinohradskou a dále gravitačně na městskou ČOV Jasénky. Zástavba v jižní části území bude napojena na nově navrženou oddílnou kanalizaci směrem na odlehčovací komoru OK 3 Štěrkovna a dále stejným výtlakem na městskou ČOV. Nová kanalizace je navržena dle ČSN Stokové sítě a kanalizační přípojky, je vedená v trasách místních komunikací, nebo v souběhu s nimi v nutných případech podél hranic pozemků, v souběhu s ostatními inženýrskými sítěmi v souladu s ČSN Prostorové uspořádání sítí technického vybavení. Likvidace odpadních vod je navržena v městské ČOV. Dle zákona o vodovodech a kanalizacích pro veřejnou potřebu mají kanalizační řady stanovena ochranná pásma do průměru 500 mm včetně 1,5 m, nad průměr 500 mm, 2,5 m od vnějšího okraje potrubí. Výpočet množství odpadních vod. Množství splaškových odpadních vod. Výpočet množství splaškových odpadních vod vychází z předpokládaného počtu obyvatel v řešené lokalitě a uvažované specifické potřebě vody. Maximální odtok splaškových vod z řešené lokality je vypočítán z průměrného odtoku s použitím součinitele maximální hodinové nerovnoměrnosti. V řešené lokalitě se předpokládá nárůst obyvatel o 70. Tomu odpovídá množství vyprodukovaných splaškových odpadních vod : Qsplask = 70 obyvatel x 90 l/os/den = 6,3 m 3 /den = 0,07 l/s Qmax splask celkem = 0,26 m 3 /hod x 4,4 = 1,16 m 3 /hod Množství dešťových vod., orientační výpočet. Pro výpočet množství dešťových vod je uvažován návrhový déšť v trvání 15 min, periodicity p = 0,5 a intenzity 120 l/s/ha (Trupl, Intenzity krátkodobých dešťů v povodí Odry, Moravy). Odtokový koeficient je uvažován podle ČSN Stokové a kanalizační přípojky s přihlédnutím ke sklonu terénu a jeho povrchu. Z celkové řešené plochy cca 3,06 ha jsou: - Střechy rodinných domků 11 %....odtokový koeficient 0,90 - Zahrady 74 %.....odtokový koeficient 0,10 - Komunikace 15 %..odtokový koeficient 0,80 Qdestové celkem = 120 x (0,337 x 0,9 + 2,26 x 0,10 + 0,459 x 0,80) = 107,58 l/s Návrh řešení. Řešené území v současné době kanalizaci vybudovanou nemá. Řad jednotné kanalizace DN 300 je provedený v ulici Dlouhoveská. Odkanalizování je navržené v souladu s návrhem Územního plánu, tj. nové plochy v předmětné lokalitě jsou navržené k odkanalizování částečně jednotnou kanalizací, částečně kanalizaci oddílnou. Bude vybudováno celkem 116 m jednotné kanalizace pro 7 rodinných domů a 788 m kanalizace oddílné pro 17 RD. Všechny splaškové vody z řešeného území budou svedeny na OK 3 a poté výtlakem do přečerpávací stanice Vinohradská. Kanalizace je navržena v souladu s ČSN Stokové a kanalizační přípojky Navržené stoky kanalizace budou uloženy v obslužných komunikací mimo soukromé pozemky, v souběžné trase s ostatními navrženými vedeními v souladu s ČSN Prostorové uspořádání sítí technického vybavení. Dle zákona č. 274/2001 Sb. o vodovodech a kanalizacích pro veřejnou potřebu, je pro kanalizační stoky do průměru 500 mm včetně, stanovené ochranné pásmo 1,5 m. Ochranné pásmo je vymezeno vodorovnou vzdáleností od vnějšího líce stěny potrubí na každou stranu. 9. ENERGETIKA A SPOJE Zásobování elektrickou energií. Území řešené touto územní studií je zásobováno elektrickou energií z linky 22kV- L 179, které je vyvedeno do stávající trafostanice TR 1832 Moravská PTS, 400kVA. Odtud je území stávající zástavby napájeno venkovním nn rozvodem. Územní plán města Hlučína, včetně jeho změn, počítá s přeložkou tohoto venkovního vedení mimo území určené k zástavbě a zároveň ve východní straně řešeného území s vybudováním nové kioskové trafostanice. Stávající i navržená trafostanice a rozvod VN 22kV pokrývá běžnou potřebu elektrické energie území a vyhoví i na předpokládané navýšení odběru elektrické energie. 6

7 Spotřební rozvod elektrické energie o napětí 3 230/400V, 50 Hz, je v ulicích Dlouhoveská a Moravská proveden venkovním vedením s odbočkami k jednotlivým objektům - rodinným domům. Na stožárech jsou instalována výbojková svítidla venkovního osvětlení. Rozvody nízkého napětí pro novou zástavbu jsou navrženy kabelovým vedením v zemi, společně s veřejným osvětlením a ostatními inženýrskými sítěmi při splnění požadavků ČSN Elektropřípojky k jednotlivým RD se navrhuje provést kabely v zemi, do přípojkových skříní s elektroměrovými rozvaděči, umístěnými na hranicích pozemků. Elektroměrové pilíře mohou být stavebně společné s HUP (ČSN ). Venkovní osvětlení místní komunikace je navrženo řešit parkovými svítidly. Při zpracovávání prováděcích projektů je nutno respektovat platné ČSN, především ČSN , ČSN a související, jakož i zákon 458/2000 Sb. Technicko-provozní údaje. Provozní napětí. VN : 3 x 22kV, 50Hz, IT, NN : 3 + PEN, 230/400V, 50Hz, TN-C. Ochrana před úrazem elektrickým proudem dle ČSN : Ochrana před nebezpečným dotykem živých částí, čl.: 412 izolací, polohou, krytím. -VN, dle čl.: 413.N6.1, ochrana zemněním v sítích IT, kde není přímo uzemněný střed zdroje (uzel), -NN, dle čl.: ochrana v sítích TN-C, samočinným odpojením od zdroje ve stanoveném čase, v návaznosti na PNE Ochrana proti nadproudům. Dle ČSN , 4-473, 5-523, PNE Ochranná pásma. Ve smyslu zákona č.: 458/2000Sb, ze dne , jenž nabyl účinnosti dne , mají elektrická zařízení dle 46, tohoto zákona, následující ochranná pásma: - nadzemní vedení o napětí nad 1 kv a do 35 kv, pro vodiče bez izolace - 7 m po obou stranách od krajního vodiče, - nadzemní vedení o napětí nad 1 kv a do 35 kv, pro vodiče s izolací základní - 2 m po obou stranách od krajního vodiče, - podzemní vedení elektrizační soustavy do 110kV včetně, vedení řídící, měřící a zabezpečovací techniky - 1m, po obou stranách krajního kabelu, - stožárové trafostanice s převodem napětí z úrovně 1 kv a menší než 52 kv na úroveň nízkého napětí - 7m, - zděné elektrické stanice s převodem napětí z úrovně 1 kv a menší než 52 kv na úroveň nízkého napětí - 2m. Návrh řešení zásobování elektrickou energií Územní studie předpokládá výstavbu cca 24 RD. Ve smyslu Pravidel pro elektrizační soustavu - zásad pro navrhování distribučních sítí VN (ČEZ Praha 1983), při zatížení VN/DTS, je uvažován elektrický příkon pro bytovou výstavbu ve výši 1,6kVA/byt, stupně elektrizace A, 2,3kVA/byt stupně elektrizace B a 9,5kVA/byt stupně elektrizace C. V současné době, tedy v době zpracovávání územní studie nelze předpovídat, s jakými nároky se bude výstavba RD rozvíjet, lze pouze konstatovat, že výstavba RD v této lokalitě bude mít za následek nárůst elektrického příkonu, o cca 80,5 332,5kVA, který zatíží stávající distribuční síť. Územní studie navrhuje v oblasti zásobování elektrickou energií následující řešení: - přeložku venkovního vedení VN 22 kv L 179 (zástavba je možná i při ponechání stávající polohy vedení při respektování ochranných pásem) - vybudování nové kioskové trafostanice Dlouhoveská, vč. propojovacího kabelového vedení VN - vybudování distribučních vedení NN kabelové v zemi, s rozpojovacími skříněmi v místech odbočení k RD, v místech budoucího napojení Distribuční vedení NN se navrhuje kabelové, uložené v zemi, v chodníku, příp. zelenem pásu v souběhu s ostatními inženýrskými sítěmi (kabel V.O., kabel sdělovacího vedení, vodovodní řad, plynovodní potrubí STL, kanalizační řad), za dodržení vzájemných vzdáleností a křížení ve smyslu ČSN a podmínek dle ČSN Elektropřípojky k jednotlivým RD budou provedeny kabely v zemi, do přípojkových skříní s elektroměrovými rozvaděči, umístěnými na hranicích pozemků. Elektroměrové pilíře mohou být stavebně společné s HUP (ČSN ). Veřejné osvětlení je navrženo provést sadovými výbojkovými svítidly, přes rozvaděče veřejného osvětlení. Zásobování plynem. Město Hlučín je plošně plynofikováno. V ulici Dlouhoveská je uložena větev STL plynovodu PE 110, v ulici Moravská DN 63. Nová zástavba bude napojena na STL rozvod a zokruhována. Technické údaje. Medium : zemní plyn Provozní tlak STL : 0,4 MPa. Provozní tlak NTL : 0,01Mpa Potrubní rozvody středotlaké sítě jsou provedeny v tlakové úrovni 0,4 MPa. Jednotliví odběratelé jsou napojeni přes HUP, ve kterých je STL redukován na NTL. Křížení a souběhy plynovodu s podzemními inženýrskými sítěmi je provedeno ve smyslu ČSN Územní studie navrhuje rozšíření plynovodní sítě STL do míst navrhované zástavby. Je navrženo novou plynovodní síť napojit na síť stávající a provést zokruhování sítě. Jednotliví odběratelé budou napojeni z HUP, vybudovaných na hranici jejich pozemků s místních komunikací. HUP může být stavebně součástí s elektroměrovým rozvaděčem. Při souběhu a křížení plynovodu s podzemními inženýrskými sítěmi (elektro, voda, telefon, kanál), respektovat ČSN Prostorové uspořádání sítí technického vybavení. Návrh zásobování plynem řešeného území. Územní studie předpokládá výstavbu 24 RD, vybudování nových místních komunikací a nových rozvodů vody, kanalizace, telefonních kabelů, VO. Je navržena plynofikace této lokality. Do místní komunikace bude položeno stl potrubí (přesnou dimenzi určí prováděcí projekt) uložené v zemi, v souběhu s ostatními inženýrskými sítěmi ( kabely NN, kabel V.O., kabel sdělovacího vedení, vodovodní a 7

8 kanalizační řad ), za dodržení vzájemných vzdáleností a křížení ve smyslu ČSN a podmínek dle ČSN STL plynovod bude se stávajícím potrubím zokruhován a nové RD budou napojeny domovními přípojkami ukončenými v HUP. Jednotlivé HUP mohou být stavební součástí s elektroměrovými rozvaděči (zděné pilíře). Směrnice č.: 12/1988, Českých plynárenských závodů v Praze, udává následující spotřeby plynu: Max.odběr m 3 /hod Roční odběr m 3 Vaření 0, Příprava TUV 0, Topení v RD 1, Topení v BD 0, Z uvedeného vyplývá, že max.odběr v RD činí 1,8 m 3 /hod., nárůst odběru plynu v 24 RD činí 43,2 m 3 /hod. Roční spotřeba plynu v RD bude 3650 m 3 x 24 = m 3 /rok. Realizaci plynofikace musí předcházet zpracování prováděcí dokumentace, respektující požadavky Plynárenské a.s. Ostrava. Zásobování teplem Územní studie navrhuje zavedení plynu do míst navržených k zástavbě RD. Kromě plynových kotelen možno zvážit i vytápění a ohřev vody tepelnými čerpadly typu voda/voda, vzduch/voda, země/voda. Průměrná spotřeba tepla pro rodinné domy by se měla pohybovat v rozmezí kw/rd, podle velikosti RD. Ekologickým vytápěním dojde k omezení prašnosti a k ozdravění ovzduší. Pro majitele soukromých kotelen se navrhuje využít všech dostupných finančních podpor k přestavbě těchto kotelen na kotelny s ekologickým vytápěním. Spoje Lokality se okrajově dotýká dálkový optický kabel, který je uložený v prodloužené ulici Dlouhoveské a Moravské. Nad řešeným územím neprobíhají žádné radioreléové trasy. Územní studie předpokládá výstavbu 24 RD, s místními komunikacemi a inženýrskými sítěmi. S výstavbou 24 RD dojde s největší pravděpodobností i k žádostem o zřízení telefonních přípojek. Tyto bude možno, díky stavebnicovému systému stávající digitální telefonní ústředny a stávajícímu telefonnímu rozvodu zajistit, zřízením telefonních přípojek do jednotlivých RD. Je navrženo rozšíření kabelové sítě v zemi do řešeného území, s dostatečnou rezervou, položení telefonního kabelu v chodníku, příp. v zeleném pásu v souběhu s ostatními inženýrskými sítěmi ( kabel NN, kabel V.O., plynovodní potrubí STL, vodovodní a kanalizační řad), za dodržení vzájemných vzdáleností ve smyslu ČSN ORIENTAČNÍ PROPOČET INVESTIČNÍCH NÁKLADŮ NA PŘÍPRAVU STAVEBNÍCH POZEMKŮ Komunikace nové m 2 x 1 359,- Kč/ m ,- Kč Chodníky m 2 x 916,- Kč/ m ,- Kč Kabelové vedení NN m x 2 014,- Kč/m ,-Kč Kabelové vedení VN 22kV m x 2 677,- Kč/m ,-Kč Kiosková trafostanice 400kVA - 1 x ,-Kč/ks ,-Kč Veřejné osvětlení m x 2 276,- Kč ,- Kč Plynovodní potrubí STL m x 1 051,- Kč/m ,-Kč Vodovodní potrubí DN m x 1800,- Kč/m ,- Kč Vodovodní potrubí DN m x 1 640,- Kč/m ,- Kč Veřejná část přípojek - 50 m x 2 224,- Kč/m ,- Kč Kanalizace jednotná DN m x 9 250,- Kč/m ,- Kč Kanalizace splašková DN m x 9 250,- Kč/m ,- Kč Kanalizace dešťová DN m x 9 250,- Kč/m ,- Kč Veřejná část přípojek - 90 m x 2 882,- Kč/m ,- Kč CELKEM Při odečtení nové TR a kabelového vedení VN ,- Kč ,- Kč Orientační propočet nákladů na zainvestování lokality byl stanoven na základě průměrných cen dopravní a technické infrastruktury (ÚÚR MMR aktualizace 2011). Výše nákladů je pouze orientační. V dalších stupních PD nutno tuto výši upřesnit. Náklad na jeden rodinný dům za inženýrské sítě a zpevněné plochy činí ,- Kč (bez soukromých částí přípojek). 11. VLIV NA ŽIVOTNÍ PROSTŘEDÍ Stavby umístěné v řešeném území dle této územní studie nebudou mít svým působením negativní vliv na životní prostředí. Součástí zástavby rodinných domů bude jejich napojení na veškeré inženýrské sítě, které budou zajišťovat jejich zásobování energiemi a zároveň řešit likvidaci odpadních vod z území způsobem odpovídajícím zákonným předpisům. Pro zajištění vytápění objektů a zajištění TUV se předpokládá využití ekologického media zemního plynu (popř. lze využít jiné alternativní zdroje energie). S budováním nových kotelen spalujících tuhá paliva se v řešeném území neuvažuje. Umístěním jednotlivých staveb na pozemcích nedojde k zastínění sousedních budov. Součástí oplocení jednotlivých pozemků bude řešení schrany nádob na PDO. Závěrem lze konstatovat, že zástavba se v dané lokalitě především z hlediska dopravní obsluhy jeví jako méně výhodná. Rovněž náklady na zainvestování pozemků vztažené pro jeden rodinný dům jsou značně vysoké. Bude na Městě Hlučíně, popř. soukromých investorech, zda v této lokalitě dojde k rozšíření zástavby, zpřístupnění parcel všech vlastníků a vytvoření nového kvalitního obytného prostředí. 8
