1 Phonak Target 5.0 srpen 2016 Návod k nastavení plochy Tento návod obsahuje podrobné pokyny k nastavení sluchadla pomocí aplikace Phonak Target. Přečtěte si rovněž [Novinky] na úvodní obrazovce aplikace Phonak Target. Obsah Struktura a navigace... 2 Příprava sluchadel... 2 Připojení nástrojů... 2 Kontrola akustických parametrů... 2 Příslušenství... 3 Test zpětné vazby a reálného ucha... 3 Základní ladění... 4 Jemné ladění... 4 Dokončení nastavení... 7 Systémové požadavky... 8

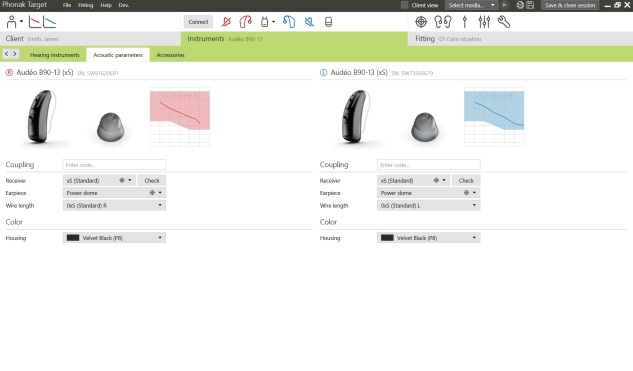

2 Struktura a navigace Ti karty [Klient], [Nástroje] a [Nastavování] spolen s ovládacím panelem nahoe umožují snadnou navigaci a poskytují informace o stavu. Na ovládacím panelu se zobrazuje stav nastavení a jsou zde k dispozici ovládací zkratky. Tato karta obsahuje všechny informace o klientovi, nap. osobní údaje a audiogram. Tato karta uvádí všechna sluchadla, akustické vazby, dálková ovládání a další píslušenství. Na této kart se provádjí všechny úpravy zaízení. Příprava sluchadel icube / icube II Sluchadla nevyžadují připojení přes kabely. Stačí pouze vložit baterii a zapnout sluchadlo zavřením přihrádky baterie. U dobíjecího sluchadla jej pouze zapnte. NOAHlink nebo HI-PRO Připojte programovací kabely ke sluchadlům a nastavovacímu zařízení. Připojení nástrojů Zkontrolujte, zda se zobrazuje správné nastavovací zařízení. Chcete-li nastavovací zařízení změnit, pomocí šipky vedle zařízení rozbalte seznam zařízení. Kliknutím na tlačítko [PŘIPOJIT] zahajte nastavování. Připojená sluchadla se zobrazí na ovládacím panelu. Data audiogramu budou z rozhraní NOAH automaticky importována do aplikace Phonak Target a použita při předběžném výpočtu. Kontrola akustických parametrů Akustické parametry můžete kdykoli zobrazit a změnit. Klikněte na kartu [Nástroje]. Na obrazovce [Akustické parametry] vyberte správnou vazbu. Phonak Target Návod k nastavení plochy 2

3 Funkce Kontrola výbru reproduktoru Phonak Target ovuje, zda reproduktor pipojený ke sluchadlm Audéo B odpovídá výbru na obrazovce [Akustické parametry]. Pokud dojde k nesouladu, Phonak Target vás upozorní a vyzve k ovení výbru reproduktoru. Reproduktor mžete zamnit za jiný nebo lze zmnit volbu akustických parametr. Chcete-li zahájit nové ovování reproduktoru, kliknte na možnost [Ovit]. Příslušenství Aplikace Phonak Target automaticky rozpozná připojená příslušenství, stačí je pouze připojit během nastavování. Rozpoznaná příslušenství se zobrazí na ovládacím panelu vedle připojených sluchadel. PilotOne: Před připojením kabelu USB vždy vyjměte baterii. Příslušenství lze vybrat manuáln na kartě [Nástroje] > [Příslušenství]. Během ukládání jsou příslušenství vypsána v dialogovém okně uložení. Test zpětné vazby a reálného ucha Klikněte na kartu [Nastavování] a přejděte na možnost [Test zpětné vazby a reálného ucha]. Spusťte test kliknutím na tlačítka [P] / [PL] / [L]. Test lze provést pro obě uši za sebou bez přerušení nebo postupně pro každé ucho zvlášť. Chcete-li výsledky testu použít k výpočtu předpokládané hodnoty RECD a nastavení akustických parametrů, zaškrtněte políčko [Použít odhadované RECD a vent]. Zaškrtávací políčko je k dispozici pouze tehdy, pokud je systém schopen provést odhad hodnot RECD a ventu. Doporučujeme provést test zpětné vazby a reálného ucha před testováním pomocí funkce AudiogramDirect. Funkce AudiogramDirect Klikněte na možnost [AudiogramDirect], chcete-li provést test prahů sluchu a UCL pomocí připojených sluchadel. Klikněte na tlačítko [Spustit AudiogramDirect] a postupujte podle pokynů. V pípad poteby jsou pro mezní hodnoty vzdušného vedení k dispozici signály [Impulzní signály]. Otevřete [Historie] k přístupu do předchozích poslechových testů, abyste je mohli porovnat s dostupnými výsledky a posoudit postup sluchové ztráty. V nastavení aplikace Phonak Target, dostupném prostřednictvím úvodní obrazovky, můžete určit požadované chování při měření. Phonak Target Návod k nastavení plochy 3

4 Základní ladění Jsou-li vyžadována nastavení úrovn zesílení, kompenzace okluze nebo komprese, pejdte na [Globální vyladní] > [Pvodní nastavení]. K nástroji [Ekvalizace tinitu] lze pistoupit prostednictvím karty v dolní ásti obrazovky. Úroveň zesílení a nastavení komprese jsou založeny na zkušenostech klienta a vybraném vzorci nastavení. Auto aklimatizace V nabídce úrovn zesílení na kart [Pvodní nastavení] vyberte možnost [Auto aklimatizace]. Tato možnost je dostupná u všech sluchadel Phonak na platform Quest a Venture. Kliknutím na [ ] uríte poátení úrove, konenou úrove a dobu trvání, bhem které zesilování sluchadel automaticky vzrstá na nastavenou konenou úrove. Před aktivací funkce Auto aklimatizace je nutné provést test zpětné vazby a reálného ucha. Zobrazení v reálném čase Kliknutím na možnost [Náhled klienta] přejdete na zobrazení v reálném čase. Zobrazení v reálném čase je k dispozici pro všechna sluchadla jako možnost zobrazení křivky nastavení v uživatelsky příjemném zvětšeném zobrazení nebo na druhé obrazovce. Lze snadno předvést zlepšení srozumitelnosti řeči, zesílení, výstup, funkci SoundRecover a rozlišení kanálů, zejména pomocí dostupných zvuků stereo nebo prostorových zvuků. Jemné ladění Levá strana obrazovky [Jemné ladění] slouží k práci s programy. Klikněte na možnost [Všechny programy], chcete-li upravit všechny programy současně, na možnost [AutoSense OS], chcete-li upravit pouze všechny automatické programy, nebo klikněte na jednotlivý program, např. [Klidná situace], v seznamu, chcete-li upravit pouze tento program. Klikněte na ikony [+], chcete-li přidat další manuální či snadný program nebo program přenosu zvuku. Chcete-li provádět správu programů, klikněte na tlačítko [Otevřít správce programů] nad programy. Budete moci provádět další úpravy programů. Funkce Vrátit/zopakovat se nachází na nabídkové liště v horní části obrazovky. Pomocí tohoto tlačítka můžete vrátit zpět nebo zopakovat kroky, které jste provedli na obrazovce jemného ladění. Karty ve spodní části obrazovky slouží k přístupu k nástrojům pro nastavení. Každý nástroj slouží k jemnému ladění určitých parametrů sluchadla. Phonak Target Návod k nastavení plochy 4

5 Zesílení a MPO Pomocí kurzoru vyberte hodnoty zesílení a upravte je. Hodnoty zesílení jsou k dispozici pro tiché, středně hlasité a hlasité vstupní zvuky. Optimální rozsah nastavení je k dispozici, pokud jste v klientském audiogramu zadali jednotlivé hodnoty UCL. Chcete-li změnit hodnotu MPO ve všech kanálech současně, klikněte na tlačítko [MPO] vlevo vedle hodnot MPO. Celkové zesílení lze změnit kliknutím na tlačítko [Zesílení]. Kompresní poměr každého kanálu je uveden v řádku bezprostředně pod hodnotami zesílení. Jemné ladění slyšitelnosti V zobrazení křivky jsou znázorněny volitelné zvukové ukázky a odpovídající zesílení. Přehráním zvukových ukázek lze simulovat určité poslechové prostředí. Hodnoty zisku se zobrazí při použití tichých, středních a hlasitých vstupů zvuku. Úpravy ovlivňují pouze úroveň zesílení a frekvence, které jsou relevantní pro zvýšení slyšitelnosti vybraných podnětů, což je indikováno různými odstíny červené/vpravo a modré/vlevo. Možnosti programů Funkcí čištění zvuku lze jemně doladit jednotlivé programy podle potřeby. Aktuální nastavení se nacházejí na číselné stupnici od 0 do 20 a jsou zobrazeny dostupné rozsahy v rámci jednotlivých stupnic. Plně upravitelný program je k dispozici jako další program. Úpravy čištění zvuku provedené pomocí funkce FlexControl se zobrazí při následujících relacích, pokud budou k dispozici zaprotokolovaná data. Funkce SoundRecover2 / SoundRecover Jemn vyladit lze individuální nastavení funkce SoundRecover, která je nastavena podle pedcházejícího výpotu. Binaurální nastavení mezní frekvence a pomru komprese frekvencí jsou rovnž vypoítány podle lepšího ucha. Zkontrolujte nastavení funkce SoundRecover, pokud se mají nekompatibilní sluchadla spolen nastavovat v rámci jedné návštvy. Funkce SoundRecover2 Nastavte sílu funkce SoundRecover2 v souladu s preferencí klienta na funkci Slyšitelnost i Rozlišování. Slyšitelnost umožuje lepší slyšitelnost zvuk s vysokou frekvencí tím, že je posune do oblasti s nižší frekvencí. Rozlišování zvyšuje diferenciaci slyšitelných zvuk s vysokou frekvencí, jako jsou napíklad hlásky S a Š. Phonak Target Návod k nastavení plochy 5

6 Podle nastavení funkcí slyšitelnosti a rozlišení pizpsobte nastavení pro funkce Zetelnost a Komfort. Funkce Komfort tvoí zvuky, jako jsou mužské hlasy, vlastní hlas nebo hudba, pirozenjší. Zetelnost nastavuje slyšitelnost a rozlišování zvuk s vysokou frekvencí, pokud znjí pozmnn. Funkce SoundRecover Síla komprese frekvencí mže být zvýšena nebo snížena podle požadavku na zlepšení srozumitelnosti ei, slyšitelnosti a kvality zvuku. Je možné rozšíení o nástroj pro nastavení funkce SoundRecover za úelem nezávislého nastavení mezní frekvence a kompresního pomru. Tento krok provedete pomocí kliknutí na možnost [Ukázat rozšíený nástroj]. TK / zesílení 35 db Pomocí tohoto ladicího nástroje lze upravit zesílení velmi tichých vstupních zvuků (G35). Zvýšení zesílení u velmi tichých vstupních zvuků snižuje hodnotu bodu ohybu křivky prahu sluchu (TK) a naopak. Pomocí kurzoru vyberte hodnoty a upravte je. Pod hodnotami zesílení jsou uvedeny hodnoty TK pro jednotlivé kanály. Křivka zesílení/výstupu pro velmi tiché vstupní zvuky se zobrazuje v prbhu křivky. Phonak Target Návod k nastavení plochy 6

7 Automatické jemné ladění Tento nástroj slouží k jemnému ladění při konkrétních situacích. Dostupné úpravy závisejí na klientově vyhodnocení poslechové situace. Kroky jemného ladění jsou jasně zobrazeny před provedením akce poskytovatelem sluchadel. V závislosti na vybraném programu je předem vybrána doporučená zvuková ukázka. Přehráním zvukových ukázek lze simulovat poslechové prostředí. Výsledky testu vnímání fonémů Lze zobrazit výsledky předchozího testu vnímání fonémů a použít je ke zlepšení nastavení. Obrazovka [Výsledky testu vnímání fonémů] je dostupná pouze tehdy, pokud jsou v seznamu relací NOAH k dispozici kompatibilní výsledky testu. Poznámka: Doporučení k jemnému ladění jsou k dispozici pouze tehdy, pokud je použit vzorec nastavení Adaptivní Phonak Digital. Doporučení k jemnému ladění nelze použít, pokud je zapnuta funkce Učení uživatelských preferencí. Výběr sluchadla Po kliknutí na možnost [Výběr sluchadla] můžete nastavit možnosti sluchadla, jako je konfigurace pípnutí, a také možnosti vybraných příslušenství. Dokončení nastavení Relaci nastavení můžete kdykoli ukončit kliknutím na tlačítko [Uložit a zavřít návštěvu] v pravém horním rohu obrazovky. Úspěšné uložení sluchadel a příslušenství je potvrzeno standardním dialogovým oknem. Po uložení přejde aplikace Phonak Target na úvodní obrazovku. Pokud pracujete v rozhraní NOAH, vrátíte se do rozhraní NOAH kliknutím na tlačítko [Zpět na rozhraní NOAH] v pravém horním rohu úvodní obrazovky. Phonak Target Návod k nastavení plochy 7

8 Systémové požadavky Operaní systém Procesor RAM Místo na pevném disku Rozlišení obrazovky Grafická karta Disk Sériový COM port USB porty Programovací rozhraní Ovlada NOAHlink Internetové pipojení Windows 10, Home / Pro / Enterprise Windows 8 / 8.1, nejnovjší SP, Pro / Enterprise Windows 7, nejnovjší SP, Home / Professional / Business / Enterprise / Ultimate Windows Vista, SP 2, Home / Business / Enterprise / Ultimate Intel Core nebo vyšší výkonnost 4 GB nebo více 3 GB nebo více 1280 x 1024 pixel nebo více 16 milión (24bit) barev na obrazovce nebo více DVD Pouze pi použití RS-232 HI-PRO Jeden port pro každý úel: Bluetooth adaptér Píslušenství pro nastavování HI-PRO, pokud se používá prostednictvím USB portu icube II / icube / NOAHlink / RS-232 HI-PRO / HI-PRO USB / HI-PRO2 Nejnovjší dostupná verze Doporuené Zvuková karta Stereo nebo prostorový zvuk 5.1 Systém pehrávání Verze NOAH 20 Hz 14 khz (+/- 5 db), 90 db Poslední verze (NOAH 3.7 nebo vyšší) Zkontrolujte omezení NOAH pro Windows 64bitový operaní systém na stránkách Phonak AG Laubisrütistrasse 28 CH-8712 Stäfa Švýcarsko Certifikace značkou CE v roce 2016 V1.00/ Phonak AG Všechna práva vyhrazena Phonak Target Návod k nastavení plochy 8
