1 OBSAH 1. Vykládka a doprava na místo montáže 2 2. Všeobecné informace 3 3. Základy, potřeba místa a umístění 6 4. Vlastní montáž 7 5. Přípojky 8 6. Elektrická přípojka Uvedení do provozu a kontrola Uvedení mimo provoz Technická data Smlouva o údržbě Servis Záruka Upozornění na chyby při poruchách 19 POZOR! U zásilky zkontrolujte okamžitě při přijetí bezvadný stav a kompletnost! Případné škody způsobené dopravou bezpodmínečně ihned reklamujte! (Škody poznamenejte na transportních dokumentech za přítomnosti dopravce.) Reklamace viditelných škod způsobených dopravou nebo neúplnost dodávky nemůže být později uznána. Při reklamacích prosíme ihned obratem informovat nejbližší kancelář firmy FRIVENT, respektive příslušné zastoupení. 1

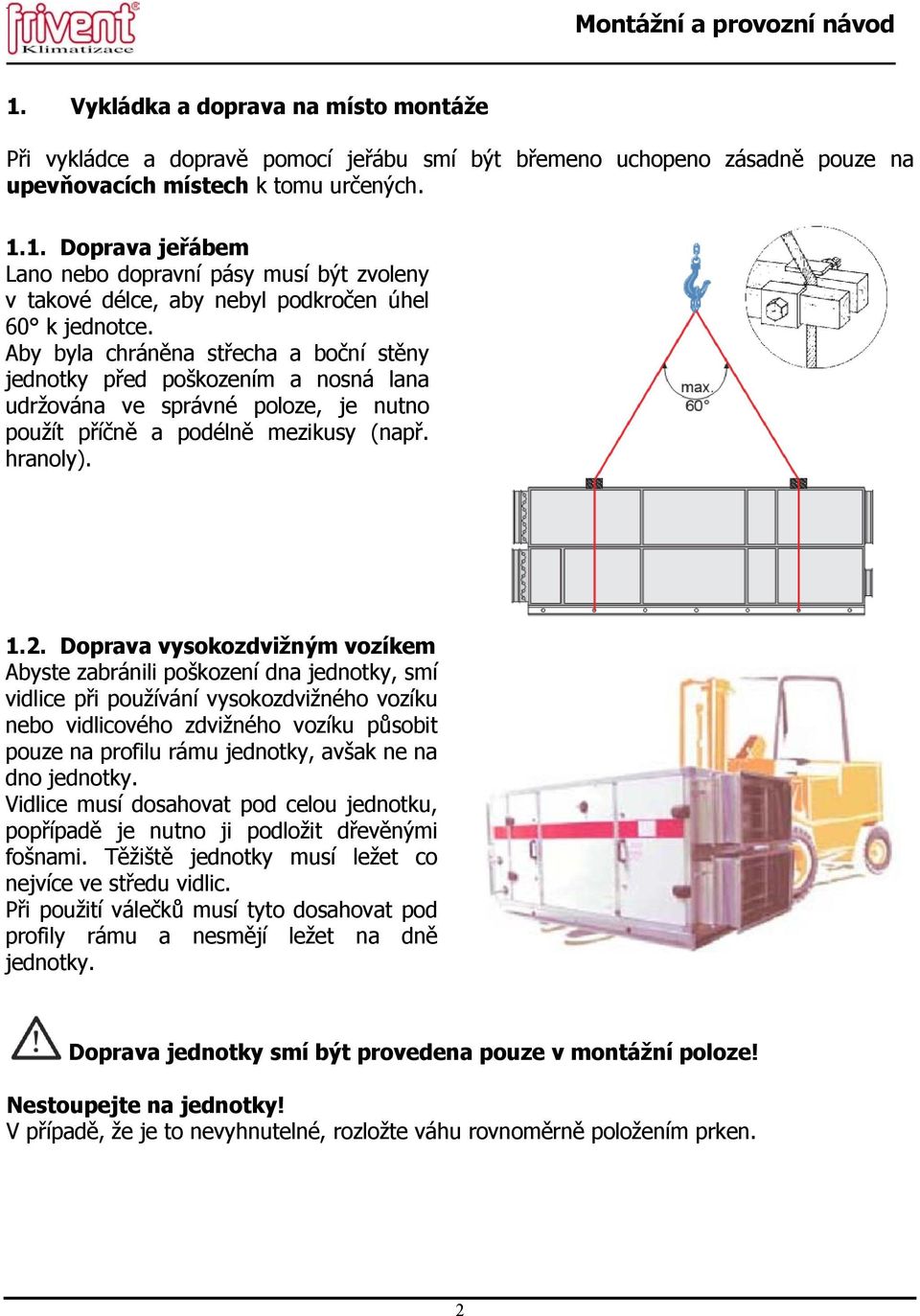

2 1. Vykládka a doprava na místo montáže Při vykládce a dopravě pomocí jeřábu smí být břemeno uchopeno zásadně pouze na upevňovacích místech k tomu určených Doprava jeřábem Lano nebo dopravní pásy musí být zvoleny v takové délce, aby nebyl podkročen úhel 60 k jednotce. Aby byla chráněna střecha a boční stěny jednotky před poškozením a nosná lana udržována ve správné poloze, je nutno použít příčně a podélně mezikusy (např. hranoly) Doprava vysokozdvižným vozíkem Abyste zabránili poškození dna jednotky, smí vidlice při používání vysokozdvižného vozíku nebo vidlicového zdvižného vozíku působit pouze na profilu rámu jednotky, avšak ne na dno jednotky. Vidlice musí dosahovat pod celou jednotku, popřípadě je nutno ji podložit dřevěnými fošnami. Těžiště jednotky musí ležet co nejvíce ve středu vidlic. Při použití válečků musí tyto dosahovat pod profily rámu a nesmějí ležet na dně jednotky. Doprava jednotky smí být provedena pouze v montážní poloze! Nestoupejte na jednotky! V případě, že je to nevyhnutelné, rozložte váhu rovnoměrně položením prken. 2

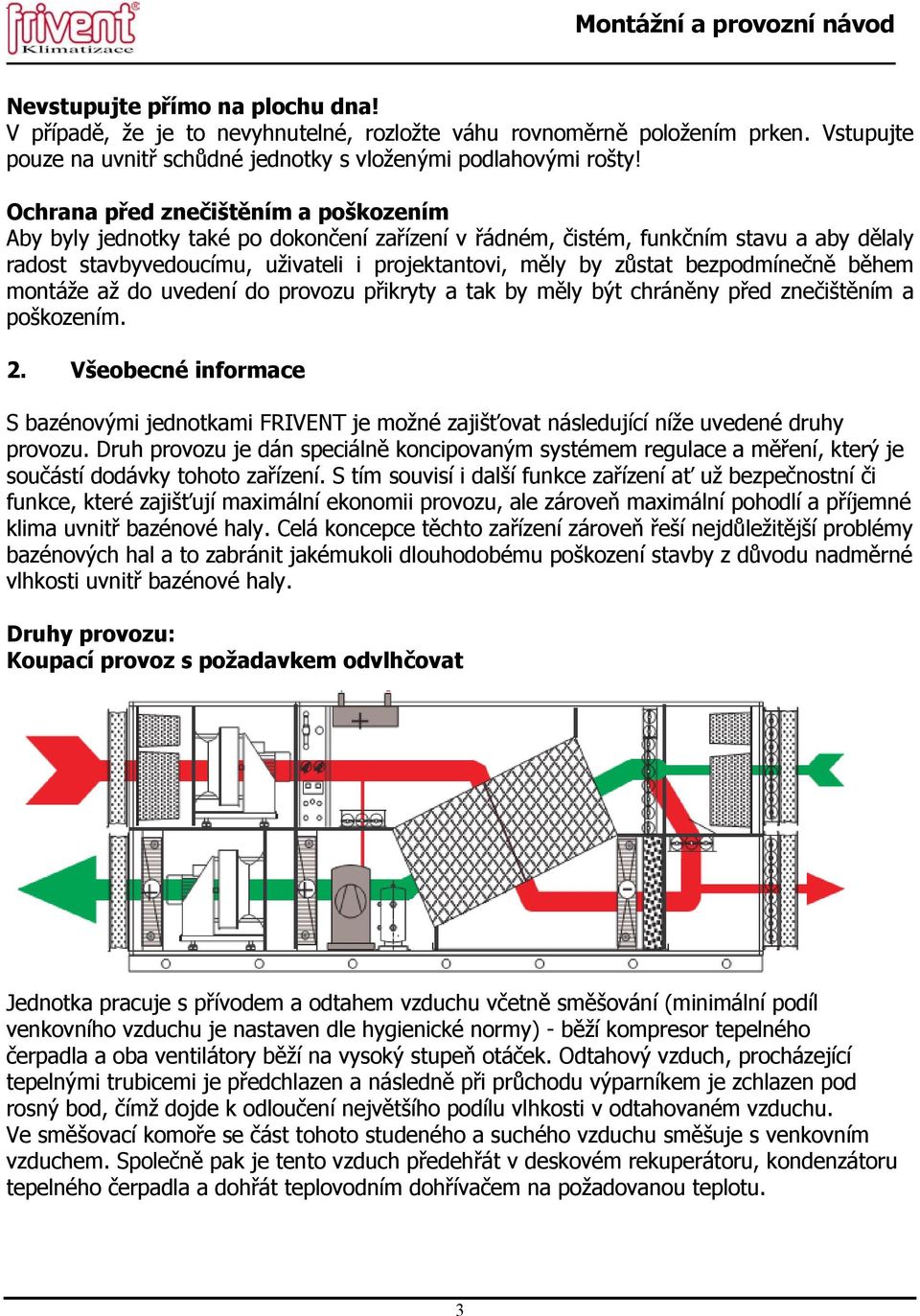

3 Nevstupujte přímo na plochu dna! V případě, že je to nevyhnutelné, rozložte váhu rovnoměrně položením prken. Vstupujte pouze na uvnitř schůdné jednotky s vloženými podlahovými rošty! Ochrana před znečištěním a poškozením Aby byly jednotky také po dokončení zařízení v řádném, čistém, funkčním stavu a aby dělaly radost stavbyvedoucímu, uživateli i projektantovi, měly by zůstat bezpodmínečně během montáže až do uvedení do provozu přikryty a tak by měly být chráněny před znečištěním a poškozením. 2. Všeobecné informace S bazénovými jednotkami FRIVENT je možné zajišťovat následující níže uvedené druhy provozu. Druh provozu je dán speciálně koncipovaným systémem regulace a měření, který je součástí dodávky tohoto zařízení. S tím souvisí i další funkce zařízení ať už bezpečnostní či funkce, které zajišťují maximální ekonomii provozu, ale zároveň maximální pohodlí a příjemné klima uvnitř bazénové haly. Celá koncepce těchto zařízení zároveň řeší nejdůležitější problémy bazénových hal a to zabránit jakémukoli dlouhodobému poškození stavby z důvodu nadměrné vlhkosti uvnitř bazénové haly. Druhy provozu: Koupací provoz s požadavkem odvlhčovat Jednotka pracuje s přívodem a odtahem vzduchu včetně směšování (minimální podíl venkovního vzduchu je nastaven dle hygienické normy) - běží kompresor tepelného čerpadla a oba ventilátory běží na vysoký stupeň otáček. Odtahový vzduch, procházející tepelnými trubicemi je předchlazen a následně při průchodu výparníkem je zchlazen pod rosný bod, čímž dojde k odloučení největšího podílu vlhkosti v odtahovaném vzduchu. Ve směšovací komoře se část tohoto studeného a suchého vzduchu směšuje s venkovním vzduchem. Společně pak je tento vzduch předehřát v deskovém rekuperátoru, kondenzátoru tepelného čerpadla a dohřát teplovodním dohřívačem na požadovanou teplotu. 3

4 Dojde-li za provozu ke zvýšení vlhkosti vzduchu, přestaví regulátor podíl venkovního vzduchu z minima, což je %, na větší podíl a to podle potřeby až do 100 %. Otáčky ventilátorů zůstávají stále stejné. Díky kondenzaci ve výparníku tepelného čerpadla lze plně nebo částečně použít získané teplo na dohřev bazénové vody (pouze u jednotek s dohřevem bazénové vody). Pokud se nezvyšuje vlhkost a není třeba dohřívat přívodní vzduch resp. dohřívat bazénovou vodu, vypne se kompresor, ventilátory se přepnou na nízké otáčky a podíl venkovního vzduchu se sníží na minimum. Aby v létě při vysokých teplotách venkovního vzduchu nedošlo k přehřátí bazénové haly nebo bazénové vody, zůstává kompresor tepelného čerpadla vypnutý. Pouze u jednotek s doplňkovým ohřevem užitkové vody (např. bojler), běží kompresor dále. Provoz v přechodném a letním období s rekuperací tepla a s nebo bez požadavku na odvlhčování Jednotka pracuje ve směšovacím provozu (dle hygienické normy s minimálním podílem venkovního vzduchu) a postupně přechází au na 100 % venkovního vzduchu v bazénové hale. Regulace teploty pro udržení požadované hodnoty otevírá dle potřeby i klapku obtoku rekuperátoru. Ventilátory běží podle požadavku na velký nebo malý stupeň otáček. 4

5 Léto: Větrání a odvlhčování bazénové haly bez rekuperace tepla, obtok pro letní provoz je trvale otevřen. Klidový provoz s požadavkem na odvlhčování: Provoz pouze s cirkulačním vzduchem, odvlhčování stejně jako při koupacím provozu, přívodní ventilátor běží během této doby na vysoký stupeň otáček. Klidový provoz bez požadavku odvlhčovat nebo topný provoz: Provoz pouze s cirkulačním vzduchem, kompresor zůstává vypnutý a ventilátory běží automaticky na vysoký nebo nízký stupeň otáček. Teplota v bazénové hale se udržuje regulací teplovodního dohřívače. Dohřev bazénové vody Pro dohřev bazénové vody je zapotřebí samostatný regulační okruh. Rozdělení tepla pro dohřev přívodního vzduchu nebo bazénové vody (resp. užitkové vody jako např. sprchy) je řízené hlavním regulátorem a jeho omezujícími funkcemi. 5

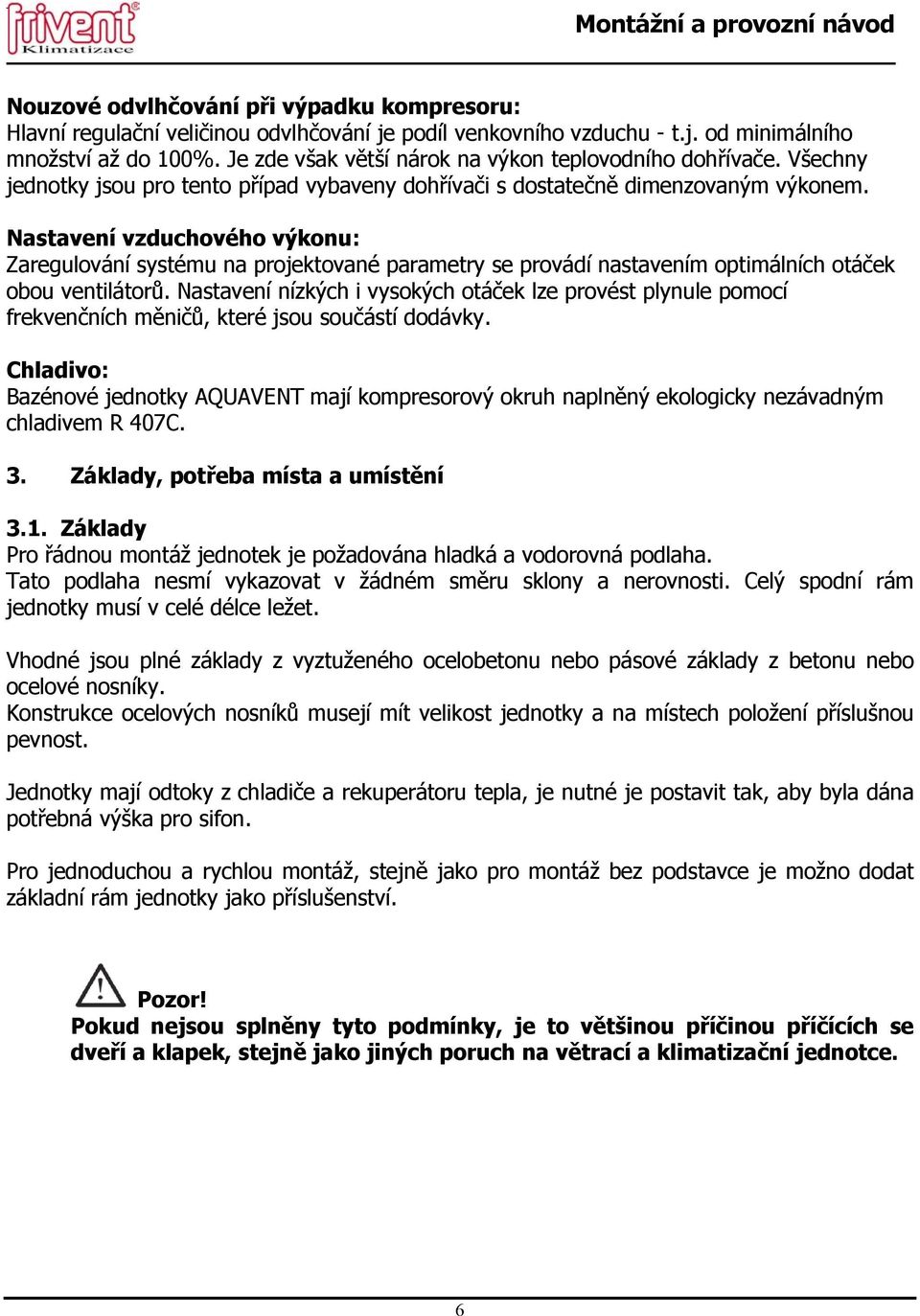

6 Nouzové odvlhčování při výpadku kompresoru: Hlavní regulační veličinou odvlhčování je podíl venkovního vzduchu - t.j. od minimálního množství až do 100%. Je zde však větší nárok na výkon teplovodního dohřívače. Všechny jednotky jsou pro tento případ vybaveny dohřívači s dostatečně dimenzovaným výkonem. Nastavení vzduchového výkonu: Zaregulování systému na projektované parametry se provádí nastavením optimálních otáček obou ventilátorů. Nastavení nízkých i vysokých otáček lze provést plynule pomocí frekvenčních měničů, které jsou součástí dodávky. Chladivo: Bazénové jednotky AQUAVENT mají kompresorový okruh naplněný ekologicky nezávadným chladivem R 407C. 3. Základy, potřeba místa a umístění 3.1. Základy Pro řádnou montáž jednotek je požadována hladká a vodorovná podlaha. Tato podlaha nesmí vykazovat v žádném směru sklony a nerovnosti. Celý spodní rám jednotky musí v celé délce ležet. Vhodné jsou plné základy z vyztuženého ocelobetonu nebo pásové základy z betonu nebo ocelové nosníky. Konstrukce ocelových nosníků musejí mít velikost jednotky a na místech položení příslušnou pevnost. Jednotky mají odtoky z chladiče a rekuperátoru tepla, je nutné je postavit tak, aby byla dána potřebná výška pro sifon. Pro jednoduchou a rychlou montáž, stejně jako pro montáž bez podstavce je možno dodat základní rám jednotky jako příslušenství. Pozor! Pokud nejsou splněny tyto podmínky, je to většinou příčinou příčících se dveří a klapek, stejně jako jiných poruch na větrací a klimatizační jednotce. 6

7 3.2. Potřeba místa Na místě montáže musí být k dispozici pro bezvadnou údržbu a rovněž pro demontáž vestavěných dílů na straně obsluhy volný pracovní prostor na šířku jednotky +300 mm. Na zadní stěně jednotky by měla zůstat volná 600 mm široká chodba pro montáž Umístění Vyrovnejte a upevněte v obou směrech vodorovně základní rám jednotky. Nalepte přiložený těsnící pás jednostranně na plochy rámu modulů jednotky tak, aby lícoval s vnější hranou, usaďte moduly na základní rám, sesaďte je k sobě, spojte je a sešroubujte s rámem. Namontujte jednotlivé moduly jednotky ve správném pořadí dle výkresu jednotek. Moduly jednotek musí přesně lícovat a čelní strany jednotek musí ležet vůči sobě přesně rovnoběžně. V případě potřeby mohou být ještě provedeny podložením ocelových plechů menší opravy. S izolací proti šíření zvuku v pevném materiálu musíte postupovat logicky jako u stávajících předmětů. 4. Vlastní montáž Jednotka je dodávána standardně ve třech dílech včetně rámu. Součástí dodávky je kompletní rozvaděč s namontovanými a elektricky propojenými veškerými prvky. Po sešroubování jednotky je nutné v místě dělící roviny propojit speciální spojky, aby byl uzavřen celý elektrický okruh. Rozvaděč je buďto namontovaný na jednotce nebo dodán volně s délkou propojovacích kabelů do 5 m. Jednotka se připojí přes pružné vložky na všechny vzduchy. Po kompletní montáži se na vývod z kondenzační vany připojí dodaný kondenzační sifon. S jednotkou se dodávají volně: - teplotní čidla - 3-cestný ventil s pohonem pro regulaci teplovodního dohřívače Montáž teplotních čidel: Do přívodního potrubí se namontuje čidlo KTF 1, vzdálenost od jednotky by měla být alespoň (pokud je to možné) 2 m. Venkovní čidlo ATF1 je přizpůsobené pro montáž na venkovní stěnu objektu. Čidlo by nemělo být ovlivňováno slunečním zářením nebo jinými tepelnými zdroji. Měření venkovní teploty je důležité pro chod a vypínání kompresoru. Vlhkostní čidlo je již namontované v jednotce. 3-cestný ventil zabuduje odborná firma do okruhu teplovodního dohřívače spolu s oběhovým čerpadlem, které ovšem není součástí naší dodávky. Oběhové čerpadlo spínáme pouze z našeho rozvaděče. 7

8 5. Přípojky Elektrické, hydraulické, chladírensko-technické a vzduchotechnické připojení jednotky musí být provedeno příslušnými odbornými firmami. Pozor! Dbejte přesně následujících pokynů! 5.1. Přípojka pro výměník tepla Výměníky tepla se musí připojit v protiproudu (to znamená vstup pro topení nebo pro chladivo je na straně výstupu vzduchu), rozebíratelně sešroubováním nebo připojením přírubami. Abyste zabránili poškození trubky výměníku překroucením, musí být sroubení přidržováno bezpodmínečně hasákem. Pozor! Dbejte na to, aby přípojka potrubí byla provedena bez pnutí. Trubkové rozvody by měly co nejméně bránit případné demontáži výměníků tepla za účelem údržby. Rovněž musíte bezpodmínečně dbát na to, aby nebyl zamezen vedeními přípojek přístup k jiným modulům jednotek, jako je ventilátor, filtr, pračka atd. Odvzdušňovací a vypouštěcí ventily musíte zamontovat do potrubí v době stavby. Musíte dbát bezpodmínečně na bezvadnou možnost odvzdušňování a vypouštění výměníku tepla a potrubí. Max. teplota vody u Cu/ Al výměníků tepla činí 120 C při max. provozním tlaku 16 barů. U výměníků tepla z pozinkované oceli musíte dbát na typový štítek. U výrobků se vstupní teplotou vody přes 120 C při tlaku x obsah vody 200 (bar x litr) se požaduje převzetí znalcem TÜV. 8

9 Požadovaná účinná výška sifonu H musí odpovídat alespoň minimálnímu statickému vnitřnímu tlaku jednotky v Pa/ mm. Rozdíl výšek mezi výpustí jednotky a přepadem sifonu musí činit rovněž H (mm). Pokud tato výška není dodržena, pak nemůže kondenzát odtékat a zatápí ventilační zařízení. Při plánování případně při montáži zařízení je proto zapotřebí dbát na odpovídající výšku soklu. U chladiče vzduchu připojeného na straně sání musí být před uvedením do provozu a po delší odstávce sifon bezpodmínečně naplněn vodou, aby mohl kondenzát odtékat. Pro oblast nízkého tlaku a jednotky montované uvnitř je možno dodat samočinně se plnící sifon s kuličkovým zpětným ventilem jako příslušenství. 9

10 Zjištění požadované účinné výšky sifonu Pa min. výška sifonu H = (mm) Přípojka vzduchového kanálu Přípojka na straně vzduchu u ventilačního zařízení musí být provedena bez překroucení a pnutí, vloženými pružnými hrdly, aby se zamezilo přenosu zvuku v pevném materiálu, v délce nejméně 140 mm. Montážní délka elastického hrdla musí být menší než napřímená délka, takže toto hrdlo je namontováno bez pnutí mezi kanálem a přírubou jednotky. Pro bezvadný výkon jednotky je nutno brát zřetel na základní pravidla montáže vzduchového kanálu a akustického vyložení k zamezení nadměrných tlakových ztrát v kanálu a minimalizace proudového šumu Žaluziové klapky Poloha uzavření žaluziových klapek je vyznačena značkou na čepu ložiska ozubených kol. U žaluziových klapek se zakrytými ložisky je značení na hřídeli klapky. 10

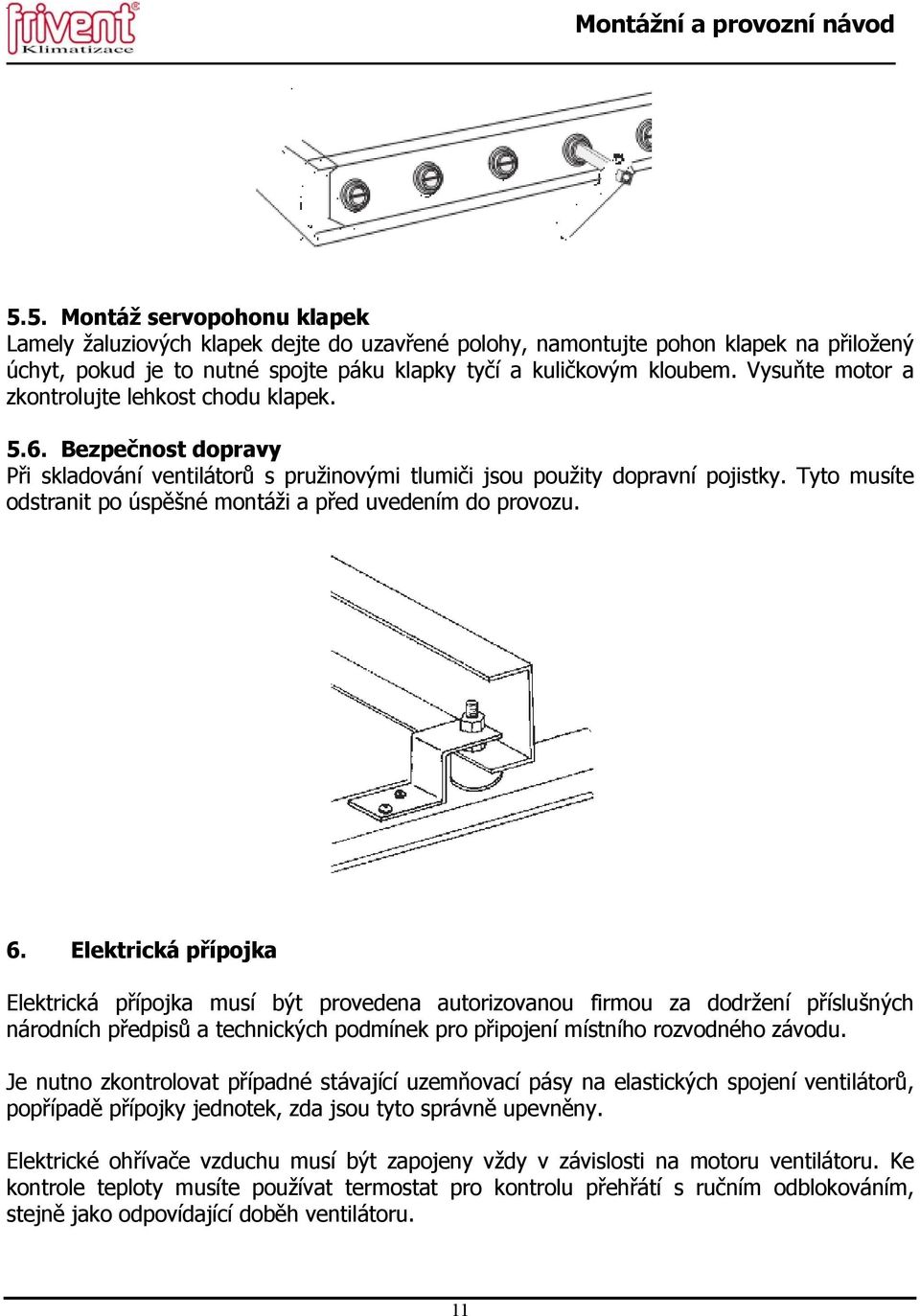

11 5.5. Montáž servopohonu klapek Lamely žaluziových klapek dejte do uzavřené polohy, namontujte pohon klapek na přiložený úchyt, pokud je to nutné spojte páku klapky tyčí a kuličkovým kloubem. Vysuňte motor a zkontrolujte lehkost chodu klapek Bezpečnost dopravy Při skladování ventilátorů s pružinovými tlumiči jsou použity dopravní pojistky. Tyto musíte odstranit po úspěšné montáži a před uvedením do provozu. 6. Elektrická přípojka Elektrická přípojka musí být provedena autorizovanou firmou za dodržení příslušných národních předpisů a technických podmínek pro připojení místního rozvodného závodu. Je nutno zkontrolovat případné stávající uzemňovací pásy na elastických spojení ventilátorů, popřípadě přípojky jednotek, zda jsou tyto správně upevněny. Elektrické ohřívače vzduchu musí být zapojeny vždy v závislosti na motoru ventilátoru. Ke kontrole teploty musíte používat termostat pro kontrolu přehřátí s ručním odblokováním, stejně jako odpovídající doběh ventilátoru. 11

12 Při vysoké teplotě povrchu na elektrickém topném registru musí být zaručeno, aby se sousední díly jako elektromotory, filtry, odlučovače kapek atd. nepřehřívaly. Pro přívod proudu k motoru ventilátoru musíte vyvrtat, v případě, že není k dispozici, na vhodném místě otvor do obložení jednotky a nasadit gumovou průchodku nebo kabelové šroubení. Zavedení kabelu musí být provedeno vzduchotěsně. Upozornění! 1) Zařízení je určené na trvalé připojení k pevnému vedení 2) Předepsané průřezy přívodních vodičů, způsob jištění proti zkratu a přetížení jsou uvedeny vždy v dokumentaci elektro, která je součástí dodávky rozvaděče VZT jednotky. Pokud zákazník systém M+R neobjednal, musí tyto údaje poskytnout jiný dodavatel M+R 3) Po elektrické instalaci zařízení včetně M+R s pevným připojením na síť je nutné provést výchozí revizi elektro, o které musí být vystaven písemný doklad (vždy podle platných národních předpisů) 4) Zařízení je určeno pouze do normálního prostředí 7. Uvedení do provozu a kontrola Příprava Vyčistěte důkladně celé zařízení včetně všech vestaveb od stavebních nečistot a všech usazenin. Jednotky jsou sice pečlivě zkoušeny a kontrolovány před opuštěním závodu, avšak protože mohou nastat při transportu nebo při montáži změny, je přesto nutné zopakovat několik kontrol před uvedením do provozu. Před uvedením do provozu zkontrolujte bezpodmínečně všechny přípojky (elektrická přípojka, vedení čidel a přípojky na straně pro vzduch a pro vodu). Všechny kontrolované kryty a víka musejí být přístupné a nesmějí být zastavěny vedeními a jinými překážkami! 12

13 Uvedení do provozu Po připojení hlavního el. přívodu do rozvaděče FRIVENT, zapojení čidel, pohonu 3-cestného ventilu a čerpadla lze zahájit oživení a uvedení zařízení do provozu. Oživení a uvedení do provozu je možné provést za těchto podmínek: - stavba bude již kompletně dokončena včetně naplnění bazénu vodou - bude provedeno kompletní zaregulování potrubního systému - bude k dispozici topná voda z kotelny První a druhá podmínka je důležitá z následujícího důvodu. Při oživení je nutné provést kontrolu kompresorového okruhu. Správnou funkci tepelného čerpadla lze zkontrolovat pouze tehdy, je-li k dispozici teplý a vlhký vzduch z bazénu a studený venkovní vzduch. Rovněž množství vzduchu má rozhodující vliv na seřízení TČ. Vzduchový výkon se plynule reguluje změnou otáček ventilátorů pomocí frekvenčních měničů. 8. Uvedení mimo provoz Jednotku vypněte provozním spínačem, přívod proudu k regulaci nepřerušujte. Pozor! Hlavní spínač nechte zapnutý, pouze tak zůstane pojistka proti mrazu topného registru aktivní. Pokud byl u jednotek s elektrickým dohřívačem elektrický dohřívač před vypnutím v provozu, pak může ventilátor ještě doběhnout až do úplného ochlazení elektrického topného tělesa (řízení doběhu ventilátoru termostatem v regulaci nebo časovým relé). Vzduchové klapky se uzavírají samočinně. U jednotek s teplovodním dohřívačem přebírá regulaci kontrola mrazu topného registru. Oběhové čerpadlo topení má být zapojeno tak, aby se toto nuceně zapnulo rovněž při přerušení provozu při nebezpečí mrazu pro výměník tepla. Oběhové čerpadlo topení musí zůstat zapnuto během období mrazu rovněž při krátkodobých provozních přerušení! Pokud nezůstane čerpadlo zapnuto, vzniká akutní nebezpečí námrazy výměníků tepla především při opětovném uvedení do provozu, pokud není tento chráněn jiným způsobem, např. přísadou glykolu. Pozor! Pokud se netopí, je při nebezpečí mrazu nutno zcela vyprázdnit topný registr nebo naplnit systém přísadou glykolu (30% stačí do -20 C). 13

14 Pozor! Škody na výměníku tepla způsobené mrazem nebudou v žádném případě uznány jako garanční nárok! 9. Technická data 10. Smlouva o údržbě 14

15 Aby Vaše větrací zařízení s rekuperátorem tepla fungovalo stále bezvadně, doporučujeme uzavření smlouvy o údržbě! Kontaktujte Vaši dodavatelskou firmu nebo nás. Větrací a klimatizační jednotky Frivent jsou dalekosáhle nenáročné na údržbu. Stálá údržba se v podstatě omezuje na klínový řemen, čištění, výměnu filtru venkovního a výstupního vzduchu. Tyto díly je nutno dle znečištění pravidelně vyměňovat. Pozor! Před veškerými pracemi na zařízení bezpodmínečně vypněte hlavní spínač nebo spínač na opravy a zajistěte proti neúmyslnému opětovnému zapnutí! Revizní dveře s otevíráním dovnitř otevírejte pouze při vypnutém ventilátoru! Za škody, které vzniknou neprovedením potřebné údržby, mechanickým poškozením, používáním nevhodných roztoků nebo čistících prostředků, nemůžeme převzít žádnou záruku Údržba Vzduchové filtry Filtrační vložky je nutné kontrolovat minimálně každé 3 měsíce nebo sledovat znečištění na rozvaděči, kde jsou kontrolky stupně znečištění jak přívodního, tak odtahového vzduchu. Filtry s třídou filtrace do G 4 (EU 4) jsou regenerovatelné. Filtry lze čistit vysavačem nebo ručně vyprášit (pozor na mechanické poškození nebo utržení látky z rámečku). V nejhorším případě lze filtry vyčistit ne příliš velkým proudem vody (do vody lze přidat i čistící prostředek) a to vždy zevnitř kapsy směrem ven (kal odtéká na vnější straně). Po cca 2 cyklech je nutné filtry kompletně vyměnit. Vyšší třídy filtrace jsou neregenerovatelné a filtry je nutné kompletně vyměnit Výměníky tepla Registry je zapotřebí alespoň 1 x ročně zkontrolovat. Kontrolují se lamely, zda nejsou zaneseny prachem a jinými nečistotami. Stupeň znečištění je přímo závislý na pravidelné kontrole vzduchových filtrů. V případě jejich zanesení je nutné použít jemný proud vody nebo nízkotlaký vzduch. 15

16 Pozor! Lamely výměníků tepla z mědi a hliníku jsou obzvlášť citlivé, proto provádějte čištění nízkotlakou vodou Rekuperátor tepla Rekuperátor jsou standardně dva v sérii zapojené deskové rekuperátory nebo jeden velký deskový rekuperátor. Kontrolují se hliníkové voštiny, zda nejsou zaneseny prachem a jinými nečistotami. Stupeň znečištění je přímo závislý na pravidelné kontrole vzduchových filtrů Odvody kondenzátu Odvody kondenzátu z chladiče a rekuperátor je nutné alespoň 1 x za 3 měsíce zkontrolovat. Kontrolují se sifony a kondenzační vany, zda nejsou zaneseny šlemem a jinými nečistotami Ventilátory Ventilátory a motory jsou bezúdržbové. 2 x ročně zkontrolujte, zda běží volně a nejsou hlučná ložiska, na oběžných kolech nesmějí být nalepeny žádně nečistoty, aby nedošlo k porušení statického a dynamického vyvážení rotorů. Rovněž zkontrolujte gumové silentbloky, zda nejsou uvolněny nebo poškozeny. Nominální životnost ložisek ventilátorů a motorů je provozních hodin. Po uplynutí této doby doporučujeme provést kontrolu ložisek a jejich domazání. Počet provozních hodin lze zjistit na frekvenčním měniči (viz návod Vacon nebo Danfoss) Žaluziové klapky Uzavírací a regulační klapky se kontrolují zpravidla 1 x za 3 měsíce. Kontroluje se lehkost chodu lamel. Ruční chod lamel lze vyzkoušet pouze tehdy, je-li zmáčknutá pojistka na servopohonu klapky. V opačném případě by mohlo dojít k poškození převodů v servopohonu. Klapky při jejich znečištění je možné je vyfoukat tlakovým vzduchem nebo párou Kompresorový okruh (tepelné čerpadlo) Kompresorový okruh se kontroluje 1 x ročně. Jednotka odvlhčuje pomocí kompresoru v zimním a přechodném období. V letním období, kdy teplota venkovního vzduchu přesáhne trvale 20 C, se odvlhčuje pouze intenzívní výměnou vzduchu a kompresor není v činnosti. Z toho vyplývá, že kontrola okruhu je důležitá před zahájením topné sezóny. Kompresorový okruh je naplněn ekologickým chladivem R 407 c. Je tedy nutné zkontrolovat dostatek chladiva. Při otevření revizních dvířek (prostřední v horní odtahové části) lze kontrolovat na manometrech min. a max. tlak v chladícím okruhu. Dále je zde průhledítko, 16

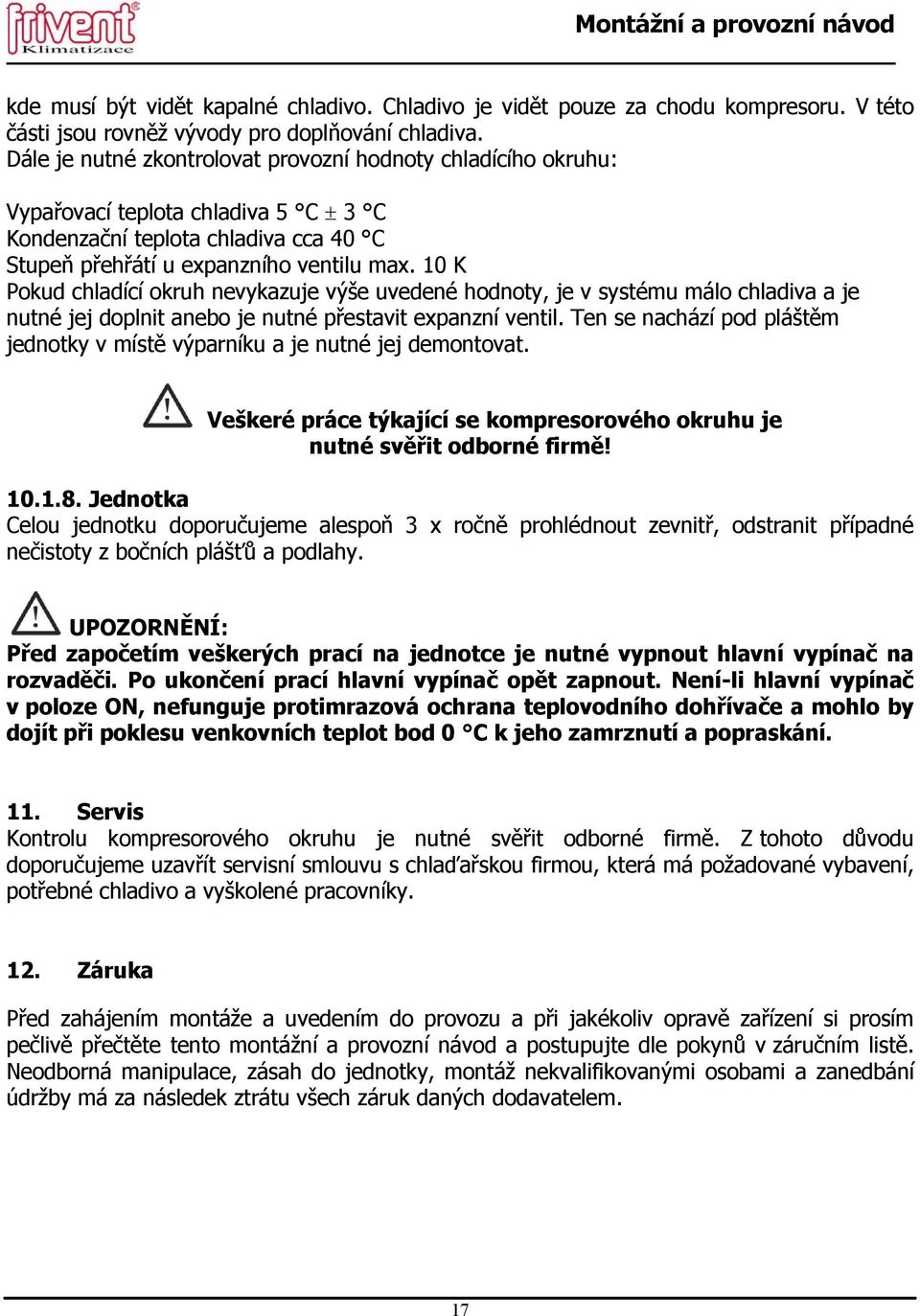

17 kde musí být vidět kapalné chladivo. Chladivo je vidět pouze za chodu kompresoru. V této části jsou rovněž vývody pro doplňování chladiva. Dále je nutné zkontrolovat provozní hodnoty chladícího okruhu: Vypařovací teplota chladiva 5 C ± 3 C Kondenzační teplota chladiva cca 40 C Stupeň přehřátí u expanzního ventilu max. 10 K Pokud chladící okruh nevykazuje výše uvedené hodnoty, je v systému málo chladiva a je nutné jej doplnit anebo je nutné přestavit expanzní ventil. Ten se nachází pod pláštěm jednotky v místě výparníku a je nutné jej demontovat. Veškeré práce týkající se kompresorového okruhu je nutné svěřit odborné firmě! Jednotka Celou jednotku doporučujeme alespoň 3 x ročně prohlédnout zevnitř, odstranit případné nečistoty z bočních plášťů a podlahy. UPOZORNĚNÍ: Před započetím veškerých prací na jednotce je nutné vypnout hlavní vypínač na rozvaděči. Po ukončení prací hlavní vypínač opět zapnout. Není-li hlavní vypínač v poloze ON, nefunguje protimrazová ochrana teplovodního dohřívače a mohlo by dojít při poklesu venkovních teplot bod 0 C k jeho zamrznutí a popraskání. 11. Servis Kontrolu kompresorového okruhu je nutné svěřit odborné firmě. Z tohoto důvodu doporučujeme uzavřít servisní smlouvu s chlaďařskou firmou, která má požadované vybavení, potřebné chladivo a vyškolené pracovníky. 12. Záruka Před zahájením montáže a uvedením do provozu a při jakékoliv opravě zařízení si prosím pečlivě přečtěte tento montážní a provozní návod a postupujte dle pokynů v záručním listě. Neodborná manipulace, zásah do jednotky, montáž nekvalifikovanými osobami a zanedbání údržby má za následek ztrátu všech záruk daných dodavatelem. 17

18 13. Upozornění na závady při poruchách Předtím, než při poruchách informujete servis pro zákazníky, měli byste nejprve zkontrolovat, zda je zařízení v řádném provozním stavu. a) Proudí do zařízení napětí? (Zkontrolujte hlavní spínač). b) Jsou všechny spínače a regulátory správně nastaveny? c) Pokud byla aktivována termická ochrana motoru ventilátoru, pak je nutno po odstranění příčiny znovu zapnout zařízení vrácením provozního spínače do polohy "0". d) Pokud byla aktivována kontrolka protimrazové ochrany u zařízení s teplovodním dohřívačem poruchou ležící mimo zařízení, svítí signální světlo "Nebezpečí mrazu"? - po odstranění poruchy znovu zapněte (viz bod c). e) Jestliže probíhá zásobení teplem respektive je zapnuto topení a oběhové čerpadlo, je tepelné zařízení odvětráváno? Pokud nenastala žádná z těchto závad, pak je nutno vyrozumět servis pro zákazníky, případně hledat příčiny poruchy, jak je následně popsáno. 18

19 Možné závady příčiny a odstranění: Porucha Příčina Odstranění a) žádná mechanická závada a, b) pojistky, přepínače, vedení a b) přerušený nulový vodič řízení přezkoušet c) přezkoušet, vyměnit c) vadný motor, kondenzátor Ventilátor neběží d) d) e) e) e) signalizace námraza e) zapnout oběh. čerpadlo, zkontrolovat přívod tepla Ventilátor je hlučný Ventilátor dopravuje málo vzduchu nebo žádný Zařízení netopí Jednotka málo odvlhčuje Nízký tlak kompresoru, Kompresor z důvodu nízkého tlaku vypíná Z jednotky vylétává kondenzát a) ložisko motoru je vadné a) vyměnit motor. jednotku b) případně osazený filtr venkovního vzduchu je znečištěn b) vyměnit a) teplosměnný prstenec je znečištěn a) prstenec vyprat nebo vyměnit b) filtr venkovního vzduchu je b) vyměnit znečištěn c) vzduch. klapky jsou zavřeny c) překontrolovat a otevřít d) teplovodní ohřívač je znečištěn d) překontrolovat a vyčistit e) větrací žaluzie je znečištěna e) vyčistit f) smysl otáčení ventilátoru je nesprávný f) překontrolovat a) porušené vývody k dohřívači a) překontrolovat c) oběhové čerpadlo neběží c) překontrolovat d) topná voda necirkuluje d) odvzdušnit a) zkontrolovat nastavení, a) nefunguje regulace vlhkosti přezkoušet resp. vyměnit regulátor (servisním technikem) b) zavřené klapky b) zkontrolovat, přezkoušet servopohony klapek c) malý vzduchový výkon c) zvýšit výkon d) znečištěný filtr d) filtr vyčistit resp. vyměnit a) málo chladiva a) zjistit netěsnosti, doplnit chladivo b) poškozený expanzní ventil b) vyměnit c) uzavřený ventil kapalné části chladícího okruhu c) překontrolovat resp. vyměnit d) zacpaný filtr dehydrátoru, nízký výkon kondenzátoru d) vyměnit e) znečištěný kondenzátor e) překontrolovat, vyměnit f) malý vzduchový výkon f) vyčistit, příp. vyměnit filtry a) ucpaný odvod kondenzátu a) zkontrolovat a vyčistit odvod kondenzátu b) sifon b) zkontrolovat a vyčistit sifon, zkontrolovat výšku sifonu 19

20 Servis a náhradní díly zajišťuje firma Frivent CZ s.r.o. Novohradská 40, České Budějovice Tel.: , fax: , frivent@frivent.cz 20
