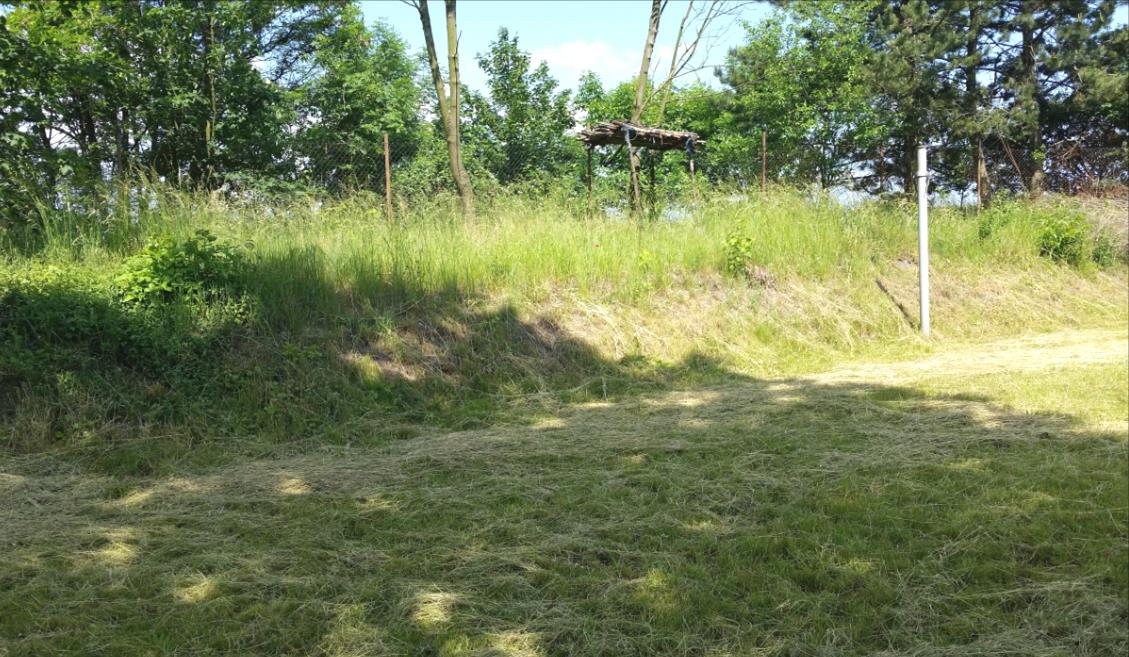

1 HYDROGEOLOGICKÝ POSUDEK PROJEKT GEOLOGICKÝCH PRACÍ zpracovaný podle vyhlášky č. 369/2004 Sb. Vrtaná studna na parcelním čísle 220/79 v k.ú. Košátky, okres Mladá Boleslav Objednatel: Obec Košátky, č. p. 4, Košátky Vyjádření osoby s odbornou způsobilostí Část posuzovaného pozemku p.č. 220/79 v k.ú. Košátky Vypracoval:... RNDr. Lumír Horčička (hydrogeolog) Příloha č. 1: Snímek se zákresem projektované vrtané studny Mělník, červen 2016

2 1. ÚVOD, CÍL PRACÍ Na základě objednávky obce Košátky provedly Geologické služby Mělník CZ, s.r.o. posouzení geologických a hydrologických poměrů lokality s projektovaným zdrojem pitné vody pro obec Košátky - vrtanou studnou hlubokou m. Zároveň byl zpracován prováděcí projekt geologických prací podle vyhlášky č. 369/2004 Sb., o projektování, provádění a vyhodnocování geologických prací, oznamování rizikových geofaktorů a o postupu při výpočtu zásob výhradních ložisek, ve znění pozdějších předpisů. Vypracovaný posudek bude sloužit jako podklad k povolení stavby resp. zřízení jímacího zdroje podzemní vody pro zásobování pitnou vodou obce Košátky. Cílem předloženého posudku bylo získání informací o geologických a hydrogeologických poměrech území se zaměřením na ocenění kapacity a kvality zdrojů podzemních vod v horninovém podloží. Na základě zjištěných informací pak zpracování projektu geologických prací pro vrtanou studnu s hloubkou cca 100 m s min. vydatností 1 l.s -1. Ke zpracování posudku bylo použito dostupných archivních podkladů a údajů z odborné literatury, doplněných výsledky terénní rekognoskace lokality a jejího okolí uskutečněné dne Základní údaje Pozemek p.č.: 220/79 Katastrální území: Košátky Výměra: 1235 m 2 Typ pozemku: trvalý travní porost Obec: Košátky Okres: Mladá Boleslav Majitel pozemku a investor: Obec Košátky, čp. 4, Košátky Zpracovatel posudku: Geologické služby Mělník CZ, s.r.o., Mýtní 2336, Mělník 1.2 Požadovaná vydatnost vrtu Podle údajů získaných na OÚ Košátky od starosty p. Kamínka je požadovaná spotřeba vody pro 300 obyvatel obce Košátky a Kojovice. Množství požadované vody je dáno spotřebou vody na osobu podle vyhlášky č. 428/2001 Sb. (ve znění pozdějších předpisů), tzn. 96 l/den/osobu vod (příloha č. 12). Při připojení 300 obyvatel je možno počítat s průměrnou spotřebou vody 300x96 =28880 l/den = 10,5 tisíc m 3 za rok. To je 0,35 l.s -1 s ponechanou rezervou spotřeby na 1 l.s Umístění stavby, střety zájmů Projektovaná vrtaná studna bude situována na investorem vybraném pozemku s parcelním číslem (dále jen p.č.) 220/79 v katastrálním území (dále jen k.ú.) Košátky, který je ve vlastnictví obce. Rozsah a ohraničení pozemku, včetně návrhu lokalizace studny, je znázorněn v příloze č. 1. Studna bude využívána k odběru podzemní vody pro veřejné vodovodní zásobování obce Košátky pitná voda. Možnost zřízení studny bude nejprve ověřena průzkumným vrtem s hloubkou cca m. Lokalita se nachází mimo ochranná pásma vodních zdrojů (viz obr. 2 - Základní vodohospodářská mapa ČR). Nejbližší jímací objekt podzemní vody je cca 200 m vzdálený pramen Novokošáteckého potoka využívaný jako zdroj vody pro vodovod obce Horní Slivno (hydrogeologický posudek pramene viz Horčička 12/2015). Další je hydrogeologický vrt V-23 s hloubkou 177,4 m (GDO ). 2

3 1.4 Geologická prozkoumanost Geologie území je převzata z Geologické mapy ČR, list Benátky n. J. (viz obr. 1) a profilu blízkého vrtu V-23. Ve vzdálenosti cca 200 m je archivován v Geofondu ČGS hydrogeologický vrt V-23 s hloubkou 177,4 m z roku 1954 (GDO ). Lokalizace vrtu viz obr. 1. Na vrtu byla provedena 1 denní čerpací zkouška. Při snížení hladiny ve vrtu o 6,18 m bylo čerpáno s ustálenou vydatností 9,45 l.s -1. Teplota vody při ústí v průběhu čerpání dosahovala 13,9 o C. Naražená HPV byla v hloubce 136 m s přetokem vody nad terén. 3 Obr. 1: Lokalizace vrtu V-23 a zájmového území Geologický profil vrtem V-23: Hloubka [m] Stratigrafie Popis Kvartér hlína humózní písčitý Kvartér písek hlinitý vápnitý pískovec v ostrohranných úlomcích Kvartér rašelina písčitý černá šedá Turon - Kj pískovec jemnozrnný kaolinitický vápnitý světlá rezavá šedá Turon Kj? slínovec jemně písčitý lokálně glaukonitický šedá Turon - Kb slínovec měkký velmi jemně písčitý šedá Turon - Kb jílovec jemně písčitý lokálně slídnatý glaukonitický šedá pískovec slabě kaolinitický glaukonitický slídnatý bílá šedá Cenoman - Kpk jílovec ve vložkách černá 2. PŘÍRODNÍ POMĚRY 2.1 Geomorfologie a geologie Pozemek p.č. 220/79 je součástí chatové osady za Novými Košátky, pod silnicí na Horní Slivno. Lokalita je ve svahu ukloněném do erozního údolí Košáteckého potoka v nadmořské výšce cca 245 m, přičemž rozdíl výšek mezi pozemkem a údolní nivou je cca 45 m. Okolí pozemku je zčásti zastavěno chatami a zbytek zalesněn a zatravněn. Horninový podklad lokality tvoří půdní horizont, svahoviny, pískovce a slínovce jizerského souvrství (Kj), slínovce a jílovce bělohorského (Kb) a cenomanské pískovce peruckokorycanského souvrství (Kpk). Profil geologické stavby území byl odvozen z geologické mapy a vrtu V-23: přibližně do hloubky 1 m půdní pokryv od 1 do 3 m jílovitopísčité svahoviny od 3 do cca 100 m pískovce jizerského souvrství Kj od 100 do cca 200 m slínovce, jílovce Kb a pískovce Kpk.

4 2.2 Hydrogeologie Území je součástí hydrologického povodí Košáteckého potoka č a hydrogeologického rajónu 4521 Křída Košáteckého potoka. Dlouhodobý specifický odtok podzemní vody činí 3-5 l.s -1.km -2. Drenážní bázi území tvoří koryto Košáteckého potoka. Intravilán obce Košátky není součástí žádného ochranného pásma vodních zdrojů a zároveň leží na hranici CHOPAV Severočeská křída (chráněná oblast přirozené akumulace vod). Je to oblast, kde vlivem přírodních podmínek dochází k tvorbě vyšších specifických odtoků podzemní vody a kde se výrazně uplatňuje faktor akumulace a regulace odtoku vod. Tato oblast přispívá výrazně k vodnosti vodohospodářsky významných toků, proto zde platí zpřísněný dohled nad dodržováním ochrany podzemních a povrchových vod. V křídových horninách jsou kolektorské vlastnosti funkcí litologického vývoje. Funkci kolektorů plní slepence, pískovce a zčásti rozpukané partie slínovců. Ve funkci izolátorů vystupují prachovce, jílovce a nerozpukané křídové slínovce. Horninové prostředí jizerského souvrství, které tvoří převážně křemenné pískovce (střední turon), představují v prostoru Kropáčovy Vrutice vodohospodářsky velmi významný kolektor. Naopak regionální cenomanský kolektor (bazální) nedosahuje v zájmové oblasti filtračních hodnot charakteristických pro sousední oblasti svého rozšíření. Cenomanský kolektor se odvodňuje přes sousední rajóny do Labe, turonský kolektor do Jizery a jejich přítoků, a to konkrétně v místech posuzovaného území. Zájmovou oblast v okolí Kropáčovy Vrutice lze označit jako drenážní území turonského kolektoru. Projevuje se to ve velkém počtu pramenů a pramenišť lokalizovaných v erozním údolí Košáteckého potoka v okolí Kropáčovy Vrutice, Krpů, Košátek apod. Podzemní vody turonského kolektoru vázaného na jizerské souvrství (pískovce) se vyznačují volnou hladinou podzemní vody a puklinovo-průlinovou propustností. Hladina podzemní vody se pohybuje v hloubkách do první desítky metrů pod povrchem. Směr proudění podzemní vody (resp. sklon hladiny) je určen místní erozní bází, tzn. Košáteckým potokem a jeho přítoky. Podzemní vody cenomanského kolektoru mají zpravidla napjatou hladinu podzemní vody. Pískovce a slínovce křídy v podloží pozemku jsou zvodnělé s průlinovou propustností a vysokými hodnotami transmisivity (průtočnosti) v řádu n.10-3 m 2.s -1 (viz Hydrogeologická mapa ČR). Vydatnosti vrtů v křídových kolektorech v širším okolí lokality dosahují zpravidla vydatností mezi 1-10 l.s -1 (viz vrt V-23). Hladina podzemní vody se nachází v různé hloubce, mimo aluvium zpravidla okolo 20 m pod terénem v závislosti na morfologii terénu. V hlubších úrovních lze očekávat napjatou hladinu podzemní vody ve vrtu s možností výstupu nad terén. Křídové podzemní vody zpravidla vyhovují vyhlášce č. 252/2004 Sb., kterou se stanoví hygienické požadavky na pitnou a teplou vodu, často jsou zaznamenávány zvýšené obsahy Fe. 3. TECHNICKÁ ČÁST PRŮZKUMNÝCH PRACÍ Pro zásobování obce Košátky pitnou vodou bude na pozemku p.č. 220/79 v k.ú. Košátky odvrtán cca m hluboký průzkumný vrt s konečným průměrem cca 200 mm. Vrt bude po ověření možnosti zřízení studny (čerpací zkoušce a zjištění kvality vody) vystrojen podle ČSN Jímání podzemní vody. Při vrtání neočekáváme žádné technické či přírodní komplikace. Vrtání bude probíhat v pískovcích a slínovcích křídy. Během vrtání očekáváme přítoky podzemní vody do vrtu v hloubkách od cca 20 m s naražením artéské vody v hloubce m. 3.1 Technické údaje Počet vrtných objektů: 1 Rok provedení: 2016 (průzkumný vrt) Hloubka vrtu: cca 100 m 4

5 Technologie provedení: rotační bezjádrové se vzduchovým výplachem Průměr: konečný průměr 200 mm Úklon: svislý Vystrojení: ocelové nebo PE zárubnice Perforace: 0 50 m plná, nad 50 m perforovaná Tlakové projevy: artéská voda Ustálená hladina podzemní vody: předpoklad 20 m pod terénem (artéská voda) Hydrodynamické zkoušky: čerpací a stoupací zkouška s ověřením vydatnosti min. 1 l.s -1 Obr. 1: Výřez z Geologické mapy ČR 1:50.000, list Benátky n. J. (ČGS) s vyznačením popisované lokality 5 4 niva, 24 pískovec, jizerské souvrství (turon), 23 slínovec, teplické souvrství (coniak) 3.2 Posouzení vydatnosti vrtu Při posouzení očekávané vydatnosti vodního zdroje vycházíme z informací podobných vrtaných studní ve stejné geologické a hydrogeologické pozici (viz např. vrt V-23). Ve vrtu s hloubkou cca 100 m lze očekávat vydatnost min. 1 l.s -1. Tento údaj vyjadřuje spodní (minimální) hranici vydatnosti. Reálná vydatnost vrtu bude ověřena po čerpací a stoupací zkoušce. 4. OVLIVNĚNÍ PŘÍRODNÍCH POMĚRŮ, ZDROJŮ VOD A OKOLNÍCH STAVEB Žádné ovlivnění hydrogeologických poměrů, okolních jímacích zdrojů podzemních vod a staveb způsobené vrtnými pracemi při dodržení požadovaných technických a bezpečnostních předpisů nepředpokládáme. Při čerpání podzemní vody v rozsahu cca 1 l.s -1 nepředpokládáme zásadní ovlivnění okolních hydrogeologických objektů. Nejbližší jímací objekty se nachází ve vzdálenosti cca 200 m mimo dosah ovlivnění průzkumnými pracemi. Při případném zjištěném poklesu hladin podzemních vod u stávajících zdrojů vod v okolí posuzovaného objektu je nutno odběr vody regulovat tak, aby nebyla snížena dosavadní vydatnost těchto zdrojů.

6 6 Obr. 2: Výřez ze Základní vodohospodářské mapy ČR 1:50.000, list Benátky n. J. (VÚV TGM) 5. BEZPEČNOST PRÁCE Veškeré vrtné a navazující práce budou prováděny v souladu s platnými bezpečnostními, hygienickými a požárními předpisy. Zaměstnanci musí dodržovat veškerá ustanovení souvisejících zákonných předpisů. Z hlediska hygieny pracovního prostředí a ve vztahu k zákonu č. 20/1966 Sb., o péči o zdraví lidí, ve znění pozdějších předpisů, se v důsledku použití technologií nepředpokládají žádné negativní dopady na zdraví pracovníků a životní prostředí. Vstup na pracoviště bude povolen pouze pracovníkům určeným k práci. Všichni pracovníci musí být prokazatelně seznámeni s bezpečnostními předpisy. Vybavení pracovníků osobními ochrannými prostředky se řídí zákonnými předpisy. Při práci je nutno dodržovat zásady BOZP a požární ochrany. Mimořádná opatření k zabezpečení požadavků na ochranu životního prostředí nejsou přijímána, veškeré práce se řídí obecně platnými závaznými předpisy a technickou dokumentací na pracovišti. Vrtná souprava, stroje a zařízení budou vhodným způsobem zajištěny proti případným úkapům ropných látek. Při vzniku látek charakteru odpadu bude postupováno v souladu se zákonem č. 185/2011 Sb., ve znění pozdějších předpisů. 6. HARMONOGRAM PRACÍ 1) Projektové a povolovací práce. srpen - září ) Vrtné práce... říjen 2016 prosinec 2016 Uvedený harmonogram je pouze orientační v závislosti na probíhajících povolovacích řízení.

7 7. ZÁVĚR Geologické služby Mělník CZ, s.r.o. provedly posouzení geologických a hydrologických poměrů na pozemku p.č. 220/79 v k.ú. Košátky určeného k realizaci vrtané studny pro jímání pitné vody z křídového kolektoru pro obec Košátky. Zároveň předložená dokumentace nahrazuje projekt geologických prací podle vyhlášky č. 369/2004 Sb., o projektování, provádění a vyhodnocování geologických prací, oznamování rizikových geofaktorů a o postupu při výpočtu zásob výhradních ložisek, ve znění pozdějších předpisů. Požadovaná vydatnost vrtu pro zásobování 300 obyvatel obce Košátky je dána spotřebou vody na osobu podle vyhlášky č. 428/2001 Sb. (ve znění pozdějších předpisů), tzn. 96 l/den/osobu vod (příloha č. 12). To je 0,35 l.s -1 s ponechanou rezervou spotřeby na 1 l.s -1. Pro zásobování obce Košátky pitnou vodou bude na pozemku p.č. 220/79 v k.ú. Košátky odvrtán cca 100 m hluboký průzkumný vrt s konečným průměrem cca 200 mm. Vrt bude po ověření možnosti zřízení studny (čerpací zkoušce a zjištění kvality vody) vystrojen podle ČSN Jímání podzemní vody. Během vrtání očekáváme přítoky podzemní vody do vrtu v hloubkách od cca 20 m s pravděpodobným naražením artéské vody v hloubce m. Kvalita podzemní vody bude ověřena rozborem vody. Ve vrtu s hloubkou cca 100 m lze očekávat vydatnost min. 1 l.s -1. Tento údaj vyjadřuje spodní (minimální) hranici vydatnosti. Reálná vydatnost vrtu bude ověřena po čerpací a stoupací zkoušce. Žádné ovlivnění hydrogeologických poměrů, okolních jímacích zdrojů podzemních vod a staveb způsobené vrtnými pracemi při dodržení požadovaných technických a bezpečnostních předpisů nepředpokládáme. Při čerpání podzemní vody v rozsahu cca 1 l.s -1 nepředpokládáme zásadní ovlivnění okolních hydrogeologických objektů. Nejbližší jímací objekty se nachází ve vzdálenosti cca 200 m mimo dosah ovlivnění průzkumnými pracemi. Při případném zjištěném poklesu hladin podzemních vod u stávajících zdrojů vod v okolí posuzovaného objektu je nutno odběr vody regulovat tak, aby nebyla snížena dosavadní vydatnost těchto zdrojů. V Mělníku, Vybraná literatura: Horčička, L. (12/2015): Hydrogeologický posudek a stanovení vydatnosti pramene Novokošáteckého potoka na pozemku p.č. 190/31 v k.ú. Košátky. MS Geologické služby, s.r.o. Chomutov. Krásný et al. (1981): Mapa odtoku podzemní vody ČSSR. ČHMÚ. Praha. Mísař, Z. a kol. (1983): Geologie ČSSR I., Český masív. SPN. Praha. Olmer, M et al. (2006): Hydrogeologická rajonizace České republiky. Sborník geologických věd č. 23. Česká geologická služba. Praha. Quitt, E. (1971): Klimatické oblasti Československa. Studia Geographica, Československá akademie věd. Geograf. Ústav. Brno. 7

8 8 Příloha č. 1: Snímek katastrální mapy se zákresem projektované vrtané studny... orientační umístění projektované studny na pozemku p.č. 220/79 v k.ú. Košátky... směr proudění podzemní vody v křídovém kolektoru
