FP931 Barevný monitor LCD Velikost LCD panelu 19,0" (48,26 cm) Návod k obsluze

Transkript

1 FP931 Barevný monitor LCD Velikost LCD panelu 19,0" (48,26 cm) Návod k obsluze

2 i Copyright Copyright 2004 BENQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění, nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BENQ Corporation. ii iii Prohlášení Společnost BENQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo implikované, s ohledem na obsah zde uvedených informací, a specificky se zříká jakýchkoli záruk, obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BENQ Corporation vyhrazuje právo provádět úpravy této publikace, a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany společnosti BENQ Corporation upozorňovat jakoukoli osobu na takovéto úpravy nebo změny. Pro dosažení nejlepšího výkonu a dlouhé provozní životnosti vašeho monitoru prosím dodržujte tato bezpečnostní upozornění Bezpečnost s ohledem na síťové napájení Síťová zástrčka izoluje toto zařízení od síťového napětí. Síťová napájecí šňůra má rovněž funkci jako prostředek pro odpojení zařízení od síťového napětí. Síťová zásuvka by měla být nainstalována v blízkosti zařízení a měla by být snadno přístupná. Tento přístroj musí být napájen napětím, které je uvedeno na výrobním štítku přístroje. Pokud si nejste jisti, jaké napětí máte ve své elektrické síti, obraťte se prosím na svého prodejce nebo na místní elektrorozvodné závody. iv Péče a údržba přístroje Čištění. Před zahájením čištění vždy monitor odpojte od síťové zásuvky. Povrch skříňky LCD monitoru čistěte měkkým hadříkem, který nepouští vlas. Vyvarujte se použití jakýchkoli kapalin a aerosolových čističů nebo čisticích prostředků na skla. Výřezy a otvory na zadní a horní straně skříňky jsou určeny pro odvětrávání. Tyto výřezy a otvory nesmí být ničím zablokovány ani zakryty. Tento monitor nesmí být nikdy umístěn v blízkosti nebo nad radiátorem nebo topným tělesem, ani nesmí být vestavěn do skříní, polic a podobně, pokud není zajištěno jeho správné odvětrávání. Do skříňky přístroje nikdy nezasunujte žádné předměty, a zabraňte jejímu polití jakýmikoli kapalinami. v Servis přístroje Nepokoušejte se o servis tohoto přístroje svépomocí, protože otevření nebo demontáž krytů může vést k obnažení míst s vysokým napětím uvnitř přístroje nebo ke vzniku jiných nebezpečí. Pokud se vyskytne některá z uvedených okolností nebo jiná nehoda, jako je například pád přístroje nebo jeho chybný provoz, obraťte se na kvalifikovaného servisního technika s žádostí o servis. 2

3 i Obsah Začínáme... 5 Poznejte svůj monitor... 6 Čelní pohled... 6 Zadní pohled (1)... 6 Zadní pohled (2): Umístění konektorů a zástrček... 7 Jak nainstalovat tento monitor... 8 Jak nainstalovat software monitoru Volba nejlepšího rozlišení obrazu Jak zvolit správný obnovovací cyklus (Refresh Rate) Jak nastavit optimalizaci obrazu (Picture Optimization) Jak nastavit tento monitor Pohled na ovládací panel Režim horkých kláves (Hot Key) Režim hlavního menu (Main Menu) Odstraňování závad Často pokládané otázky (FAQ) Potřebujete další pomoc? Podporované provozní režimy Technické údaje Obsah 3

4 4 Obsah

5 1 Začínáme Při rozbalení si prosím zkontrolujte, zda máte všechny následující položky. Pokud některá z nich chybí nebo je poškozena, obra te se neprodleně na prodejce, u něhož jste monitor zakoupili. LCD monitor BenQ Průvodce pro rychlé uvedení do provozu Disk CD-ROM P/N:53.L Sí ová napájecí šňůra Datový (signálový) kabel D-Sub Datový (signálový) kabel DVI-D (volitelně) Začínáme 5

6 2 Poznejte svůj monitor Čelní pohled Zadní pohled (1) 6 Poznejte svůj monitor

7 Zadní pohled (2): Umístění konektorů a zástrček 1. Zástrčka pro síťovou napájecí šňůru 2. Konektor DVI-D (volitelně) 3. Konektor D-Sub Poznejte svůj monitor 7

8 3 Jak nainstalovat tento monitor Ujistěte se, že je vypnutý počítač i monitor. Při instalaci tohoto LCD monitoru proveďte prosím těchto sedm kroků. 1. Připojte k LCD monitoru kabel. D-Sub. 2. Připojte k LCD monitoru kabel. DVI-D. (volitelně) 3. Připojte k LCD monitoru napájecí kabel. 8 Jak nainstalovat tento monitor

9 4. Zapojte druhý konec datového (signálového) kabelu do příslušného datového konektoru svého počítače. 5. Zapojte síťovou napájecí šňůru do síťové zásuvky. Jak nainstalovat tento monitor 9

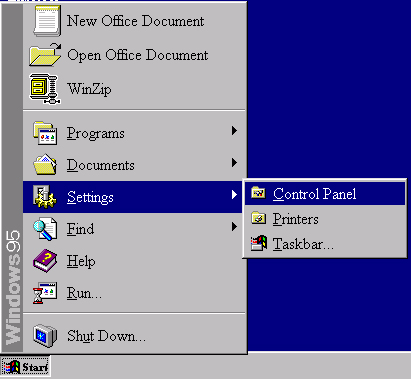

10 4 Jak nainstalovat software monitoru Nyní bude třeba, abyste nainstalovali správný ovladač monitoru, odpovídající vašemu operačnímu systému. Pro instalaci v prostředí operačního systému Windows 95 začněte na této stránce, pro Windows 98 přejděte na stránku 15, pro Windows 2000 přejděte na stránku 20, pro Windows ME přejděte na stránku 27, pro Windows XP přejděte na stránku 33. Windows 95. Při prvním spuštění operačního systému Windows s novým monitorem jej systém detekuje a automaticky nainstaluje ovladač pro displeje plug and play. Při instalaci aktuálního ovladače z disku CD postupujte následovně: 1. Vložte disk s názvem BenQ LCD Monitor do jednotky CD-ROM na svém počítači. 2. Klikněte myší na tlačítko nabídky Start a pak na položku Nastavení. 10 Jak nainstalovat software monitoru

11 3. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel). 4. V okénku Vlastnosti zobrazení (Display properties) zvolte záložku Nastavení (Settings). Klikněte na tlačítko Upřesnit (Advanced...) v pravém dolním rohu. Jak nainstalovat software monitoru 11

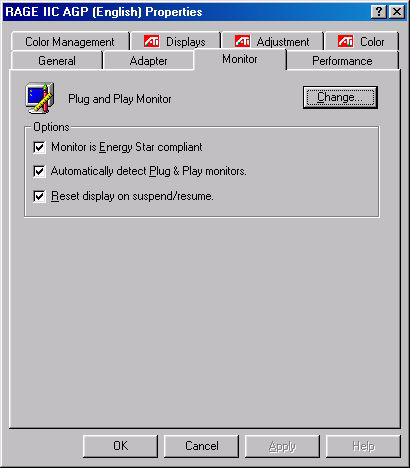

12 5. Zvolte záložku Monitor. Klikněte na tlačítko Změnit (Change) v pravém horním rohu. 12 Jak nainstalovat software monitoru

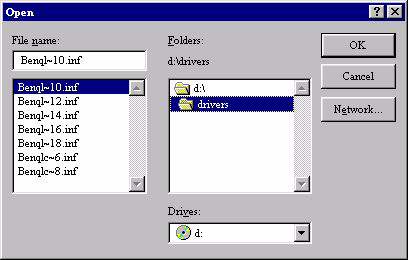

13 6. Nyní klikněte na tlačítko Z diskety (Have Disk) v pravém dolním rohu. Zobrazí se další okénko. Zvolte tlačítko Procházet (Browse). 7. Vložte do jednotky CD-ROM svého počítače dodaný disk CD. V rozbalovací nabídce zvolte jednotku CD-ROM. 8. V políčku nad volbou jednotky se přepněte na složku Ovladače (Drivers). Zde jsou umístěny soubory aktuálního ovladače. Stiskněte tlačítko OK, aby se okénko zavřelo. Jak nainstalovat software monitoru 13

14 9. Dalším stisknutím tlačítka OK v následujícím okénku se dostanete k seznamu kompatibilních zařízení. Ze seznamu zvolte FP931 a znovu stiskněte OK. 10. Nyní jste se opět vrátili k okénku Rozšířené vlastnosti zobrazení (Advanced Display Properties). Zavřete toto okénko kliknutím na tlačítko OK a potvrďte následující zprávy tlačítkem Yes. Klikněte opět na tlačítko OK a Yes. Nyní je instalace dokončena. Nyní můžete zavřít okénko Vlastnosti zobrazení (Display Properties). 14 Jak nainstalovat software monitoru

15 Windows 98. Pro manuální instalaci nebo aktualizaci ovladače proveďte následující kroky: 1. Otevřete Ovládací panely (Control Panel) a klikněte dvakrát na ikonu Zobrazení (Display). 2. V okénku Vlastnosti zobrazení (Display Properties) zvolte záložku Nastavení (Settings). Klikněte na tlačítko Upřesnit (Advanced...) v pravém dolním rohu. Jak nainstalovat software monitoru 15

16 3. Zvolte záložku Monitor. Klikněte na tlačítko Změnit (Change) v pravém horním rohu. 4. Otevře se Průvodce aktualizací ovladače zařízení (Update Device Driver Wizard). Potvrďte jej kliknutím na tlačítko Další (Next). 16 Jak nainstalovat software monitoru

17 5. Zvolte položku Zobrazit seznam všech ovladačů ve specifickém umístění (Display a list of all drivers in a specific location, so you can select the driver you want.) a pak stiskněte tlačítko Další (Next). 6. Nyní klikněte na tlačítko Z diskety (Have Disk) v pravém dolním rohu. Zobrazí se další okénko. Zvolte tlačítko Procházet (Browse). Jak nainstalovat software monitoru 17

18 7. Vložte do jednotky CD-ROM svého počítače dodaný disk CD. V rozbalovací nabídce zvolte jednotku CD-ROM. 8. Dalším stisknutím tlačítka OK v následujícím okénku se dostanete k seznamu kompatibilních zařízení. Ze seznamu zvolte FP931 a znovu stiskněte Next. 18 Jak nainstalovat software monitoru

19 9. Objeví se dialogové okénko Vložte disk (Insert Disk). Klikněte na tlačítko OK, a pak klikněte na Přeskočit soubor (Skip File). 10. Zavřete Průvodce aktualizací ovladače zařízení (Update Device Driver Wizard) kliknutím na tlačítko Dokončit (Finish) pro dokončení instalace. Jak nainstalovat software monitoru 19

20 Windows Při prvním spuštění operačního systému Windows s novým monitorem jej systém detekuje a automaticky spustí Průvodce přidáním nového hardware (Add New Hardware Wizard). Proveďte postup počínaje krokem Vložte disk s názvem BenQ LCD Monitor do jednotky CD-ROM na svém počítači. 2. Klikněte myší na tlačítko nabídky Start a pak na položku Nastavení (Settings). 3. Otevřete Ovládací panely (Control Panel) a klikněte dvakrát na ikonu Zobrazení (Display). 20 Jak nainstalovat software monitoru

21 4. V okénku Vlastnosti zobrazení (Display Properties) zvolte záložku Nastavení (Settings). Klikněte na tlačítko Upřesnit vlastnosti (Advanced Properties) v pravém dolním rohu. Jak nainstalovat software monitoru 21

22 5. Zvolte položku Monitor a pak klikněte na Vlastnosti (Properties). 22 Jak nainstalovat software monitoru

23 6. Zvolte záložku Ovladač (Driver) a pak klikněte na tlačítko Aktualizace ovladače (Update Driver). 7. Zobrazí se Průvodce aktualizací ovladače zařízení (Upgrade Device Driver Wizard). Pak klikněte na tlačítko Další (Next). Jak nainstalovat software monitoru 23

24 8. Zvolte položku Zobrazit seznam známých ovladačů pro toto zařízení (Display a list of the known drivers for this device so that I can choose a specific driver) a pak klikněte na tlačítko Další (Next). 9. V následujícím okénku klikněte na tlačítko Z diskety (Have Disk), a poté se zobrazí okénko Instalovat z diskety (Install From Disk). Klikněte na tlačítko Procházet (Browse), aby se zobrazila položka Vyhledaný soubor (Located File). 24 Jak nainstalovat software monitoru

25 10. Posuňte se dolů a zvolte svou jednotku CD-ROM a pak klikněte na tlačítko Další (Next). Jak nainstalovat software monitoru 25

26 11. V seznamu složek na disku CD-ROM zvolte složku Drivers a pak dvakrát klikněte na tlačítko Otevřít (Open), a nakonec klikněte na tlačítko OK. Ze seznamu v dalším okně zvolte režim vašeho LCD (FP931), a poté dvakrát klikněte na Next. 12. Nyní jsou na vašem počítači nainstalovány nové ovladače. 26 Jak nainstalovat software monitoru

27 Windows ME. Pro manuální instalaci nebo aktualizaci ovladače proveďte následující kroky: 1. Klikněte postupně na tlačítko nabídky Start, Nastavení (Settings), Ovládací panely (Control Panel), a pak dvakrát klikněte na položku Zobrazení (Display). 2. V okénku Vlastnosti zobrazení (Display Properties) klikněte na záložku Nastavení (Settings), a pak klikněte na položku Upřesnit (Advanced...). 3. Klikněte na záložku Monitor a pak klikněte na položku Změnit (Change). Jak nainstalovat software monitoru 27

28 4. Zobrazí se dialogové okénko Průvodce aktualizací ovladače zařízení (Update Device Driver Wizard). Zvolte položku Specifikovat umístění ovladače (Specify the location of the driver (Advanced) a pak klikněte na tlačítko Další (Next). 5. Zvolte položku Zobrazit seznam všech ovladačů ve specifickém umístění (Display a list of all the drivers in a specific location, so you can select the driver you want) a klikněte na tlačítko Další (Next). 28 Jak nainstalovat software monitoru

29 6. Ze seznamu zvolte Monitor a pak klikněte na tlačítko Další (Next). 7. Zvolte položku Zobrazit seznam všech ovladačů ve specifickém umístění (Display a list of all the drivers in a specific location, so you can select the driver you want). Jak nainstalovat software monitoru 29

30 8. Klikněte na tlačítko Z diskety (Have disk) a pak klikněte na tlačítko Procházet (Browse...). 9. Vložte do jednotky CD-ROM disk BenQ LCD Monitor s CD a zadejte d:\ (písmeno, označující jednotku změňte v souladu s jednotkou CD-ROM ve vašem počítači, pokud není označena písmenem D). Vyberte složku Drivers pro volbu modelu ze seznamu vlevo. Klikněte na tlačítko OK. 30 Jak nainstalovat software monitoru

31 10. Klikněte na tlačítko OK v okénku Instalovat z diskety (Install From Disk). Zobrazí se dialogové okénko Průvodce aktualizací ovladače zařízení (Update Device Driver Wizard). Ze seznamu zvolte model a pak klikněte na tlačítko Další (Next). 11. Klikněte na tlačítko Další (Next). Jak nainstalovat software monitoru 31

32 12. Klikněte na tlačítko Dokončit (Finish) pro dokončení instalace. 32 Jak nainstalovat software monitoru

33 Windows XP. 1. Klikněte pravým tlačítkem myši na ploše a zvolte Vlastnosti (Properties). Zvolte záložku Nastavení (Settings) a klikněte na tlačítko Upřesnit (Advanced). Zobrazí se malé okénko. V novém okénku zvolte záložku Monitor a pak klikněte na tlačítko Vlastnosti (Properties). 2. Zvolte záložku Ovladač (Driver) a pak klikněte na tlačítko Aktualizace ovladače (Update Driver ). Jak nainstalovat software monitoru 33

34 3. Zobrazí se Průvodce novým hardware (Hardware Update Wizard). Pak klikněte na tlačítko Další (Next). 4. Zvolte položku Nevyhledávat (Don t search). Zvolte ovladač pro instalaci (I will choose the driver to install) a pak klikněte na tlačítko Další (Next). 34 Jak nainstalovat software monitoru

35 5. V následujícím okénku klikněte na tlačítko Z diskety (Have Disk ), a zobrazí se okénko Instalovat z diskety (Install From Disk). Klikněte na tlačítko Procházet (Browse). Objeví se okénko Vyhledat soubor (Locate File). Jak nainstalovat software monitoru 35

36 6. Zvolte svůj ovladač a pak klikněte na tlačítko Další (Next). 7. Nyní jsou na vašem počítači nainstalovány nové ovladače. Klikněte na tlačítko Dokončit (Finish) pro ukončení instalace. 36 Jak nainstalovat software monitoru

37 5 Volba nejlepšího rozlišení obrazu V důsledku principu technologie LCD displeje je rozlišení obrazu vždy pevné. Nejlepší obraz na vašem monitoru FP531 je dosahován při rozlišení 1280 x Toto je nazýváno "přirozené rozlišení" nebo maximální - při něm je nejjasnější obraz. Obraz se při nižším rozlišení zobrazuje na celé obrazovce prostřednictvím interpolačního obvodu. Při interpolovaném rozlišení však může docházet k poruchám v obrazu. Takže pokud chcete získat všechny výhody LCD technologie, musíte používat přirozené rozlišení. Pokud používáte operační systém Windows 95/98/2000/ME nebo XP, můžete změnit rozlišení obrazu následovně: 1. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel). 2. V okénku Vlastnosti zobrazení (Display Properties) zvolte záložku Nastavení (Settings). Rozlišení je možno změnit posunováním posuvníku na pravé straně. Volba nejlepšího rozlišení obrazu 37

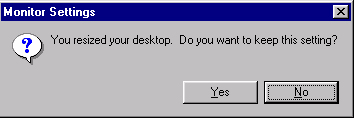

38 3. Zvolte rozlišení 1280 x Pak klikněte na tlačítko Použít (Apply). 4. V následujících okénkách stiskněte tlačítko OK a Ano (Yes). 5. Nyní můžete zavřít okénko Vlastnosti zobrazení (Display Properties). 38 Volba nejlepšího rozlišení obrazu

39 6 Jak zvolit správný obnovovací cyklus (Refresh Rate) Není třeba, abyste na LCD displeji volili nejvyšší možný obnovovací cyklus, protože není z technického hlediska možné, aby LCD displej poblikával. Nejlepších výsledků dosáhnete při použití továrně nastavených režimů, které jsou již nastaveny ve vašem počítači. V tomto návodu k obsluze je tabulka s továrními režimy. Pro přirozené rozlišení 1280 x 1024 bodů můžete zvolit 60, 70 a 75 Hz, (nikoli však 72 Hz). Ve Windows 95/98/2000/ME/XP můžete obnovovací cyklus změnit následovně: 1. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel). 2. V okénku Vlastnosti zobrazení (Display Properties) zvolte záložku Nastavení (Settings). Klikněte na tlačítko Upřesnit (Advanced...) v pravém dolním rohu. Jak zvolit správný obnovovací cyklus (Refresh Rate) 39

40 3. Zvolte záložku Adaptér (Adapter). Pole pro volbu obnovovacího cyklu je umístěno uprostřed okénka dole. 4. Z tabulky továrních režimů vyberte obnovovací cyklus, který můžete najít v tomto návodu k obsluze, a zvolte jej v tomto políčku pro nastavení. 5. V následujících okénkách stiskněte tlačítko Změnit (Change), OK a Ano (Yes). 6. Nyní můžete zavřít okénko Vlastnosti zobrazení (Display Properties). 40 Jak zvolit správný obnovovací cyklus (Refresh Rate)

41 7 Jak nastavit optimalizaci obrazu (Picture Optimization) Nejsnazším způsobem, jak docílit optimální obraz, je použít funkci ikey. Stiskněte tlačítko ikey na ovládacím panelu a monitor se seřídí automaticky. Pokud nebudete ani teď s výsledkem spokojeni, můžete obraz seřídit manuálně. 1. Spusťte testovací program auto.exe z disku CD-ROM; to představuje nejlepší způsob, jak sledovat možné změny. Můžete rovněž použít jiný obrázek, jako je například pracovní plocha vašeho operačního systému. My vám však doporučujeme používat program auto.exe. Po spuštění programu auto.exe se zobrazí testovací vzor. 2. Stiskněte tlačítko Enter na ovládacím panelu pro zpřístupnění nabídky na obrazovce (OSD). 3. Pokud se v obrazu vyskytuje vertikální šum, stiskněte tlačítko nebo pro volbu položky Geometry, a pak stiskněte tlačítko Enter. Poté stiskněte tlačítko nebo pro volbu položky Pixel Clock, a pak opět stiskněte tlačítko Enter. Nyní stiskněte tlačítko nebo pro nastavení monitoru, až se šum ztratí. 4. Pokud se v obrazu vyskytuje horizontální šum, stiskněte tlačítko nebo pro volbu položky Geometry, a pak stiskněte tlačítko Enter. Poté stiskněte tlačítko nebo pro volbu položky Phase, a pak opět stiskněte tlačítko Enter. Nyní stiskněte tlačítko nebo pro nastavení monitoru, až se šum ztratí. Abyste si byli jisti, že funkce ikey pracuje správně, měli byste používat jeden z podporovaných režimů. Pokud funkce ikey nepracuje správně, a na displeji OSD se zobrazí zpráva NON PRESET MODE, znamená to, že nepoužíváte jeden z podporovaných režimů. Nastavte prosím svůj počítač tak, aby používal některý z podporovaných režimů. V tomto návodu k obsluze najdete seznam podporovaných režimů. Jak nastavit optimalizaci obrazu (Picture Optimization) 41

42 8 Jak nastavit tento monitor Pohled na ovládací panel Pro uživatelské ovládání je určeno 6 tlačítek zahrnujících ikey, Exit, Enter, < a > asíťový vypínač. Následující úvodní popisy se týkají těchto tlačítek a vypínače. 1. Power - zapnutí : Pro zapnutí a vypnutí monitoru. 2. ikey : Automatické nastavení vertikální polohy obrazu, fáze, horizontální polohy obrazu a hodin obrazové synchronizace. 3. Tlačítko Exit : Pro návrat do předchozí nabídky nebo pro opuštění nabídky na obrazovce (OSD). 4. Tlačítko Enter : Pro aktivaci nabídky na obrazovce (OSD), vstup do vnořené nabídky, pro volbu položek pro potvrzení volby a jako horká klávesa pro zámek nabídky na obrazovce (OSD). 5. Levé tlačítko (Left): Pro nastavení vlevo/snížení hodnoty. Levé tlačítko představuje horkou klávesu pro jas (Brightiness) a kontrast (Contrast). 6. Pravé tlačítko (Right): Pro nastavení vpravo/zvýšení hodnoty. Pravé tlačítko představuje horkou klávesu pro úroveň jasu (Brightness Level). Režim horkých kláves (Hot Key) Horká klávesa pro jas (Brightness) a kontrast (Contrast) Stiskněte tlačítko pro vstup do nabídky jas (Brightness), stiskněte tlačítko nebo pro nastavení stupně jasu a pak stiskněte tlačítko Exit pro opuštění nabídky na obrazovce (OSD). Stiskněte tlačítko pro vstup do nabídky kontrast (Contrast), stiskněte tlačítko nebo pro nastavení stupně kontrastu a pak stiskněte tlačítko Exit pro opuštění nabídky na obrazovce (OSD). 42 Jak nastavit tento monitor

43 Režim hlavního menu (Main Menu) Ovládací funkce, dostupné v hlavní nabídce (Main Menu) Hlavní nabídka - Main Menu Vnořená nabídka svítivost (Luminance) Stiskněte tlačítko nebo pro nastavení stupně jasu (Brightness), a pak stiskněte tlačítko Exit pro návrat do předchozí nabídky. Stiskněte tlačítko nebo pro nastavení stupně kontrastu (Contrast), a pak stiskněte tlačítko Exit pro návrat do předchozí nabídky. Jak nastavit tento monitor 43

44 Vnořená nabídka geometrie (Geometry) Stiskněte tlačítko nebo pro nastavení horizontální polohy obrazu (Horizontal Position), a pak stiskněte tlačítko Exit pro návrat do předchozí nabídky. Stiskněte tlačítko nebo pro nastavení vertikální polohy obrazu (Vertical Position), apak stiskněte tlačítko Exit pro návrat do předchozí nabídky. Stiskněte tlačítko nebo pro nastavení hodnoty hodin obrazových bodů (Pixel Clock), a pak stiskněte tlačítko Exit pro návrat do předchozí nabídky. Stiskněte tlačítko nebo pro nastavení stupně fáze (Phase), a pak stiskněte tlačítko Exit pro návrat do předchozí nabídky. 44 Jak nastavit tento monitor

45 Vnořená nabídka barvy (Color) Uživatelská předvolba - User Preset: Uživatel si může nastavit barevné vyvážení červené (Red), zelené (Green) a modré (Blue) barvy. Jak nastavit tento monitor 45

46 Vnořená nabídka na obrazovce (OSD) Stiskněte tlačítko nebo pro nastavení horizontální polohy nabídky na obrazovce (OSD), a pak stiskněte tlačítko Exit pro návrat do předchozí nabídky. Stiskněte tlačítko nebo pro nastavení vertikální polohy nabídky na obrazovce (OSD), a pak stiskněte tlačítko Exit pro návrat do předchozí nabídky. Stiskněte tlačítko nebo pro nastavení doby zobrazení nabídky na obrazovce (OSD), apak stiskněte tlačítko Exit pro návrat do předchozí nabídky. OSD Halftone (polotón): Nastavuje že menu OSD se zobrazuje v polotónech. 46 Jak nastavit tento monitor

47 OSD Lock (zámek): Uzamkne menu OSD a všechny funkce OSD, zahrnuje deaktivaci horkých kláves. Vnořená nabídka jazyků (Languages) Jak nastavit tento monitor 47

48 Vnořená nabídka vyvolání (Recall) Stiskněte tlačítko nebo pro potvrzení vyvolání původního nastavení umístění (Position Recall), a pak stiskněte tlačítko Enter pro obnovení původního nastavení umístění, nebo stiskněte tlačítko Exit pro návrat do předchozí nabídky. Stiskněte tlačítko nebo pro potvrzení vyvolání původního nastavení barev (Color Recall), a pak stiskněte tlačítko Enter pro obnovení původního nastavení barev, nebo stiskněte tlačítko Exit pro návrat do předchozí nabídky. Stiskněte tlačítko nebo pro potvrzení vyvolání celkového původního nastavení (Recall All), a pak stiskněte tlačítko Enter pro obnovení celkového původního nastavení, nebo stiskněte tlačítko Exit pro návrat do předchozí nabídky. 48 Jak nastavit tento monitor

49 Vnořená nabídka - různé (Miscellaneous) Volba zdroje vstupního signálu: Volba mezi vstupy D-sub (analogový) nebo DVI (digitální). Ostrost (Sharpness): Stiskněte tlačítko nebo pro nastavení stupně ostrosti (Sharpness). Informace o obrazu (Display Information). Jak nastavit tento monitor 49

50 9 Odstraňování závad Často pokládané otázky (FAQ) Obraz je rozmazaný: Přečtěte si část, pojednávající o Instalaci/Aplikaci, a pak zvolte správné rozlišení, obnovovací cyklus a proveďte nastavení na základě těchto pokynů. Jak používáte prodlužovací kabel VGA? Z testovacích důvodů prodlužovací kabel odpojte. Je obraz nyní ostrý? Pokud nikoli, optimalizujte obraz podle pokynů, uvedených v části Instalace/Seřízení. Výskyt určité neostrosti je normální v důsledku používání prodlužovacích kabelů. Tyto ztráty je možno minimalizovat použitím prodlužovacího kabelu o vyšší kvalitě vodivosti nebo se zabudovaným předzesilovačem. Vyskytuje se rozmazaný obraz pouze při nižších rozlišeních, než je přirozené (maximální) rozlišení? Přečtěte si část Instalace/Seřízení. Zvolte přirozené rozlišení. Je možno pozorovat chyby obrazových bodů (pixelů): Jeden nebo několik obrazových bodů (pixelů) je stále černých, jeden nebo několik obrazových bodů (pixelů) je stále bílých, jeden nebo několik obrazových bodů (pixelů) je stále červených, zelených, modrých nebo jiné barvy. Přečtěte si část o poměru chyb obrazových bodů (pixelů). Obraz má nesprávnou barevnost: Má nádech do žluta, modra nebo do růžova. Stiskněte tlačítko Enter na monitoru a pak stiskněte tlačítko nebo pro posunutí na ikonu Recall a pak stiskněte tlačítko Enter pro vyvolání vnořené nabídky Recall. Stiskněte tlačítko nebo pro volbu položky Color Recall a ve vnořené nabídce Color Recall zvolte Ano/Yes, a pak stiskněte tlačítko Enter pro vyvolání továrních nastavení. Pokud obraz stále není v pořádku a nabídka na obrazovce (OSD) rovněž nemá správné barvy, znamená to, že ve vstupním signálu chybí jedna ze tří základních barev. Nyní prověřte konektory na datovém (signálovém) kabelu. Pokud je nějaký kolík (pin) ohnutý nebo vylomený, obraťte se prosím na svého prodejce, u něhož získáte potřebnou podporu. Není vidět žádný obraz: Je indikace na displeji zobrazena zelenou barvou? Pokud dioda LED svítí zeleně a na obrazovce je zobrazena zpráva Out of Range, znamená to, že používáte zobrazovací režim, který tento monitor nepodporuje, proto jej přepněte do některého z podporovaných režimů. Přečtěte si prosím část Podporované provozní režimy. 50 Odstraňování závad

51 Je indikace na displeji zobrazena oranžovou barvou? Pokud dioda LED svítí oranžově, je aktivní režim úspory energie. Stiskněte jakoukoli klávesu na klávesnici počítače nebo posuňte myší. Pokud to nepomůže, zkontrolujte konektory datového (signálového) kabelu. Pokud je nějaký kolík (pin) ohnutý nebo vylomený, obraťte se prosím na svého prodejce, u něhož získáte potřebnou podporu. Na dispieji není zobrazena žádná indikace? Zkontrolujte zásuvku síťového napájení, externí napájecí zdroj a síťový vypínač monitoru. Obraz je zkreslený, bliká nebo poblikává: Přečtěte si část, pojednávající o Instalaci/Aplikaci, a pak zvolte správné rozlišení, obnovovací cyklus, a proveďte nastavení na základě těchto pokynů. Obraz je posunut jedním směrem: Přečtěte si část, pojednávající o Instalaci/Aplikaci, a pak zvolte správné rozlišení, obnovovací cyklus, a proveďte nastavení na základě těchto pokynů. Potřebujete další pomoc? Pokud problém přetrvává i po kontrole na základě uvedených pokynů, obraťte se prosím na prodejnu, kde jste přístroj zakoupili nebo napište ovou zprávu na adresu: Support@BenQ.com Odstraňování závad 51

52 10 Podporované provozní režimy Rozlišení Vstupní zobrazovací režim (vstupní časování) Horizontální frekvence (khz) Vertikální frekvence (Hz) Frekvence obrazových bodů (pixelů) (MHz) Komentář 640x350 31,47(P) 70,08(N) DOS 720x400 31,47(N) 70,08(P) DOS 640x480 31,47(N) 60,00(N) DOS 640x480 37,86(N) 72,80(N) VESA 640x480 37,50(N) 75,00(N) VESA 800x600 35,16(P) 56,25(P) VESA 800x600 37,88(P) 60,32(P) VESA 800x600 48,08(P) 72,19(P) VESA 800x600 46,87(P) 75,00(P) VESA 1024x768 48,36(N) 60,00(N) VESA 1024x768 56,48(N) 70,10(N) VESA 1024x768 60,02(P) 75,00(P) VESA 1152x864 67,50(P) 75,00(P) VESA 1152x870 68,68(N) 75,06(N) Macintosh 1152x900 61,80(N) 66,00(N) SUN x900 71,81(N) 76,14(N) SUN 1280x ,00(P) 60,00(P) VESA 1280x ,83(N) 71,53(N) IBMI 1280x ,00(P) 75,00(P) VESA 1280x ,18(N) 76,16(N) SPARC2 Režimy, neuvedené v této tabulce nemusejí být podporovány. Pro docílení optimálního obrazu vám doporučujeme zvolit některý režim z výše uvedené tabulky. K dispozici je 22 dostupných režimů, které jsou kompatibilní s operačním systémem Windows. K roztrhání obrazu může docházet v důsledku rozdílů ve frekvencích signálů u grafických karet VGA, které neodpovídají obvyklým normám. To však nepředstavuje žádnou chybu. Tuto situaci můžete zlepšit změnou automatického nastavení nebo manuální změnou nastavení fáze a frekvence obrazových hodin prostřednictvím nabídky Geometry. Při vypínání monitoru se na obrazovce mohou objevit rušivé čáry. Tímto úkazem se však nemusíte zabývat, protože je zcela normální. Pro prodloužení provozní životnosti přístroje vám doporučujeme, abyste používali funkci pro řízení spotřeby svého počítače. 52 Podporované provozní režimy

53 11 Technické údaje Model 931 (typ displeje) Sledovatelná úhlopříčka přirozené (maximální) rozlišení Barvy 19,0", aktivní, TFT 48,26 cm 1,280 x 1,024 16,2 miliónu FP931 Kontrast / Jas Doba odezvy Pozorovací úhel Řádková frekvence Obrazová frekvence Kontrola nastavení obrazu Ovládací prvky Funkce iscreen Řízení spotřeby Maximální odběr (příkon) Režim úspory energie Vstupní signál 450:1 / 250 cd/m 2 16 ms 130/ khz Multi-frekvenční monitor režimy Hz v rozmezí těchto parametrů Digitální, Screen OSD technologie, ikey (automatické seřizování obrazu) 5 tlačítek a tlačítko ikey. Kontrast, jas, vertikální a horizontální poloha obrazu, fáze, hodiny obrazových bodů (pixelů), vyvážení barev, barevná paleta, volba jazyka (8 jazyků nabídky na obrazovce - OSD), poloha nabídky na obrazovce (OSD), stavový indikátor VESA DPMS, EPA 40 Watt Max 1 W RGB analogová 0,7 Vš-š / 75 Ohmů kladných Digitální: DVI-D (optional) Synchronizace Teplota (provozní) Vlhkost vzduchu (provozní) Certifikace Provozní napětí Rozměry (Š x V x H) Hmotnost Oddělené zapojení TTL signálu, 15-kolíkový kabel mini D-sub 5 C - 40 C 20% - 80% TCO 99, TÜV/Ergonomics, TÜV/ GS, FCC třída B, ISO , VCCI, UL, CB Report, CE, C-Tick, SASO, BSMI, Fimko, GOST, CCC, TCO'03 (Volitelně) Napájecí zdroj s automatickým přepínáním, V, Hz 415,2 x 426,3 x 180 mm 7,4 kg Technické údaje 53
