1 FP71E/FP71E + Barevný monitor LCD Velikost LCD obrazovky 17.0" Návod k obsluze

2 i Copyright Copyright 2004 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation. ii Prohlášení Společnost BenQ Corporation neposkytuje žádné záruky, a už vyjádřené nebo implikované, s ohledem na obsah zde uvedených informací, a specificky se zříká jakýchkoli záruk, obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace, a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany společnosti BenQ Corporation upozorňovat jakoukoli osobu na takovéto úpravy nebo změny. iii Pro dosažení nejlepšího výkonu a dlouhé životnosti vašeho monitoru prosím dodržujte tyto bezpečnostní pokyny Bezpečnost s ohledem na sí ové napájení Sí ová zástrčka izoluje toto zařízení od sí ového napětí. Sí ová napájecí šňůra má rovněž funkci jako prostředek pro odpojení zařízení od sí ového napětí. Sí ová zásuvka má být nainstalována v blízkosti zařízení a má být snadno přístupná. Tento přístroj musí být napájen napětím, které je uvedeno na výrobním štítku přístroje. Pokud si nejste jisti, jaké napětí máte v elektrické síti, obra te se prosím na svého prodejce nebo na místní elektrorozvodné závody. Údržba a čištění přístroje Čištění. Před zahájením čištění vždy monitor odpojte od sítě. Povrch skříně LCD monitoru čistěte měkkým hadříkem, který nepouští vlas. Vyvarujte se použití jakýchkoli kapalin, aerosolových čističů nebo čisticích prostředků na sklo. Výřezy a otvory na zadní a horní straně skříně jsou určeny pro větrání. Tyto výřezy a otvory nesmí být ničím zablokovány ani zakryty. Monitor nesmí být umístěn v blízkosti radiátoru nebo topného tělesa ani nad ním, a také nesmí být vestavěn do nábytku, pokud není zajištěno jeho správné větrání. Do skříně přístroje nevkládejte žádné předměty, a zabraňte jejímu polití jakoukoliv kapalinou. Servis přístroje Nepokoušejte se o servis tohoto přístroje svépomocí, protože otevření nebo demontáž krytů může vést k odkrytí míst s vysokým napětím nebo ke vzniku jiných nebezpečí. Pokud se vyskytne některá z výše uvedených okolností nebo jiná nehoda, jako je např. pád nebo nesprávné zacházení s přístrojem, obra te se na kvalifikovaného servisního technika. 2

3 i Obsah Začínáme...5 Poznejte svůj monitor...7 Čelní pohled...7 Zadní pohled (1)...7 Zadní pohled (2): Umístění konektorů a zásuvek...8 Jak nainstalovat monitor...9 Odejmutí základny Nastavení zorného úhlu...11 Jak nainstalovat software monitoru...12 Volba nejlepšího rozlišení obrazu...16 Jak správně nastavit obnovovací kmitočet...18 Jak nastavit optimalizaci obrazu...21 Jak nastavit monitor...22 Pohled na ovládací panel...22 Režim funkčních tlačítek (Hot Keys)...22 Režim hlavního menu...23 Odstraňování závad...32 Často pokládané otázky (FAQ)...32 Potřebujete další pomoc?...33 Podporované provozní režimy...34 Technické údaje...35 Obsah 3

4 4 Obsah

5 1 Začínáme Při rozbalení si prosím zkontrolujte následující položky. Pokud některá z nich chybí nebo je-li poškozena, obra te se neprodleně na prodejce, u něhož jste monitor zakoupili. LCD monitor BenQ Průvodce pro rychlé uvedení do provozu Disk CD-ROM P/N:53.L Sí ová napájecí šňůra Signální kabel: D-Sub Začínáme 5

6 Signální kabel: DVI-D Audio kabel (volitelně) 6 Začínáme

7 2 Poznejte svůj monitor Čelní pohled Zadní pohled (1) Poznejte svůj monitor 7

8 Zadní pohled (2): Umístění konektorů a zásuvek Audio konektor 2. Napájecí zdířka AC 3. Konektor DVI-D 4. Konektor D-Sub 8 Poznejte svůj monitor

9 3 Jak nainstalovat monitor Ujistěte se, že počítač i monitor jsou vypnuté. Pro instalaci LCD monitoru proveďte následující kroky: 1. Zarovnejte základovou desku se stojanem monitoru a zatlačte ji nahoru, dokud neuslyšíte zaklapnutí. 2. i.> Připojte k monitoru sí ovou napájecí šňůru. ii.> Připojte k monitoru audio kabel. iii.> Připojte k monitoru datový (signálový) kabel. (D-Sub a/nebo DVI-D) Jak nainstalovat monitor 9

10 3. i.> Připojte napájecí kabel do sít ové zásuvky a zapněte přístroj. ii.> Zapojte druhý konec audio kabelu do konektoru zvukového výstupu svého počítače. iii.> Zapojte druhý konec datového (signálového) kabelu do příslušného datového konektoru počítače. 4. Připojte sluchátka do konektoru na spodní části ovládacího panelu, jak je znázorněno na obrázku. 5. Stiskněte tlačítko napájení na přední straně monitoru. Kontrolka napájení se rozsvítí. 10 Jak nainstalovat monitor

11 Odejmutí základny Stiskněte pojistné tlačítko a zatáhněte směrem dolů a sejměte základnu z monitoru. Poznámka: Nevkládejte prsty do mezery mezi základnou a stojanem monitoru při odpojování základny. Nastavení zorného úhlu Váš LCD monitor umožňuje naklápění pro nastavení optimálního zorného úhlu. Jak nainstalovat monitor 11

12 4 Jak nainstalovat software monitoru Nyní bude třeba, abyste nainstalovali správný ovladač monitoru, odpovídající vašemu operačnímu systému. pro Windows 98 přejděte na stránku page 12. pro Windows 2000 přejděte na stránku page 13. pro Windows ME přejděte na stránku page 14. pro Windows XP přejděte na stránku page 15. Windows 98. Pro manuální instalaci nebo aktualizaci ovladače proveďte následující kroky: 1. Otevřete Ovládací panely (Control panel) a klikněte dvakrát na ikonu Zobrazení (Display). 2. V okně Vlastnosti zobrazení (Display Properties) zvolte záložku Nastavení (Settings). Klikněte na tlačítko Upřesnit (Advanced...) v pravém dolním rohu. 3. Zvolte záložku Monitor. Klikněte na tlačítko Změnit (Change) v pravém horním rohu. 4. Otevře se Průvodce pro aktualizaci zařízení (Update Device Driver Wizard). Potvrďte kliknutím na tlačítko Další (Next). 5. Zvolte položku Zobrazit seznam všech ovladačů ve specifickém umístění (Display a list of all drivers in a specific location, so you can select the driver you want.) a pak stiskněte tlačítko Další (Next). 6. Nyní klikněte na tlačítko Z disku (Have Disk) v pravém dolním rohu. Zobrazí se další okno. Zvolte tlačítko Procházet (Browse). 7. Vložte do jednotky CD-ROM Vašeho počítače dodaný disk CD. V rozbalovacím menu zvolte jednotku CD-ROM. 8. Dalším stisknutím tlačítka OK v následujícím okně přejdete k seznamu kompatibilních zařízení. Ze seznamu zvolte FP71E a znovu stiskněte Next. 9. Zobrazí se dialogové okno Vložte disk (Insert Disk). Klikněte na tlačítko OK a pak na Přeskočit soubor (Skip File). 10. Zavřete Průvodce aktualizací ovladače zařízení (Update Device Driver Wizard) kliknutím na tlačítko Dokončit (Finish) pro dokončení instalace. 12 Jak nainstalovat software monitoru

13 Windows Při prvním spuštění operačního systému Windows s novým monitorem jej systém rozpozná a automaticky spustí Průvodce pro přidání nového hardware (Add New Hardware Wizard). Proveďte pokyny počínaje krokem Vložte disk s názvem BenQ LCD Monitor do jednotky CD-ROM na Vašem počítači. 2. Klikněte na tlačítko Start a pak na položku Nastavení (Settings). 3. Otevřete Ovládací panely (Control panel) a klikněte dvakrát na ikonu Zobrazení (Display). 4. V okně Vlastnosti zobrazení (Display Properties) zvolte záložku Nastavení (Settings). Klikněte na tlačítko Upřesnit vlastnosti (Advanced Properties) v pravém dolním rohu. 5. Zvolte položku Monitor a pak klikněte na Vlastnosti (Properties). 6. Zvolte záložku Ovladač (Driver) a pak klikněte na tlačítko Aktualizace ovladače (Update Driver). 7. Zobrazí se Průvodce pro aktualizaci ovladače zařízení (Upgrade Device Driver Wizard). Pak klikněte na tlačítko Další (Next). 8. Zvolte položku Zobrazit seznam známých ovladačů pro toto zařízení (Display a list of the known drivers for this device so that I can choose a specific driver) a potom klikněte na tlačítko Další (Next). 9. V následujícím okně klikněte na tlačítko Z disku (Have Disk), zobrazí se okno Instalovat z disku (Install From Disk). Klikněte na tlačítko Procházet (Browse), zobrazí se okno Vyhledat soubor (Locate File). 10. Přerolujte níže a zvolte jednotku CD-ROM a klikněte na tlačítko Další (Next). 11. V seznamu složek na disku CD-ROM zvolte složku Drivers, dvakrát klikněte na tlačítko Otevřít (Open) a nakonec na tlačítko OK. Ze seznamu v dalším okně zvolte model vašeho LCD monitoru (FP71E) a potom dvakrát klikněte na Next. 12. Nyní jsou na vašem počítači nainstalovány nové ovladače. Jak nainstalovat software monitoru 13

14 Windows ME. Pro ruční instalaci nebo aktualizaci ovladače proveďte následující kroky: 1. Klikněte postupně na tlačítka nabídky Start, Nastavení (Settings), Ovládací panely (Control Panel) a pak dvakrát klikněte na položku Zobrazení (Display). 2. V okně "Display Properties (Vlastnosti zobrazení)" klikněte na záložku Settings (nastavení) a potom na Advanced...(Pokročilé...). 3. Klikněte na záložku Monitor a potom na Změnit (Change). 4. Zobrazí se dialogové okno Průvodce aktualizací ovladače zařízení (Update Device Driver Wizard). Zvolte položku Specifikovat umístění ovladače (pokročilé) (Specify the location of the driver (Advanced)) a pak klikněte na tlačítko Další (Next). 5. Zvolte položku Zobrazit seznam všech ovladačů ve specifickém umístění (Display a list of all the drivers in a specific location, so you can select the driver you want) a klikněte na tlačítko Další (Next). 6. Ze seznamu zvolte Monitor a pak klikněte na tlačítko Další (Next). 7. Zvolte položku Zobrazit seznam všech ovladačů ve specifickém umístění (Display a list of all the drivers in a specific location, so you can select the driver you want.). 8. Klikněte na tlačítko Z disku (Have disk) a pak klikněte na tlačítko Procházet (Browse...). 9. Vložte do jednotky CD-ROM disk BenQ LCD Monitor a zadejte d:\ (změňte označení jednotky Vašeho počítače, pokud není označena písmenem D). Vyberte složku Drivers pro volbu modelu ze seznamu vlevo. Klikněte na tlačítko OK. 10. Klikněte na tlačítko OK v okně Install From Disk (Instalovat z disku). Zobrazí se dialogové okno Průvodce pro aktualizaci ovladače zařízení (Update Device Driver Wizard). Ze seznamu zvolte model a pak klikněte na tlačítko Další (Next). 11. Klikněte na tlačítko Další (Next). 12. Klikněte na tlačítko Dokončit (Finish) pro dokončení instalace. 14 Jak nainstalovat software monitoru

15 Windows XP. 1. Klikněte pravým tlačítkem myši na ploše a zvolte Vlastnosti (Properties). Zvolte záložku Settings (Nastavení) a potom klikněte na tlačítko Advanced (Pokročilé). Zobrazí se malé vyskakovací okno. V novém okně zvolte záložku Monitor a pak klikněte na tlačítko Vlastnosti (Properties). 2. Zvolte záložku Ovladač (Driver) a pak klikněte na tlačítko Aktualizace ovladače (Update Driver ) 3. Zobrazí se Průvodce novým hardwarem (Hardware Update Wizard). Pak klikněte na tlačítko Další (Next). 4. Zvolte položku Nevyhledávat (Don t search). Zvolím ovladač pro instalaci (I will choose the driver to install) a pak klikněte na tlačítko Další (Next). 5. V následujícím okně klikněte na tlačítko Z disku... (Have Disk ) zobrazí se okno Instalovat z disku (Install From Disk). Klikněte na tlačítko Procházet (Browse). Zobrazí se okno Vyhledat soubor (Locate File). 6. Zvolte svůj ovladač a pak klikněte na tlačítko Další (Next). 7. Nyní jsou na Vašem počítači nainstalovány nové ovladače. Klikněte na tlačítko Dokončit (Finish) pro ukončení instalace. Jak nainstalovat software monitoru 15

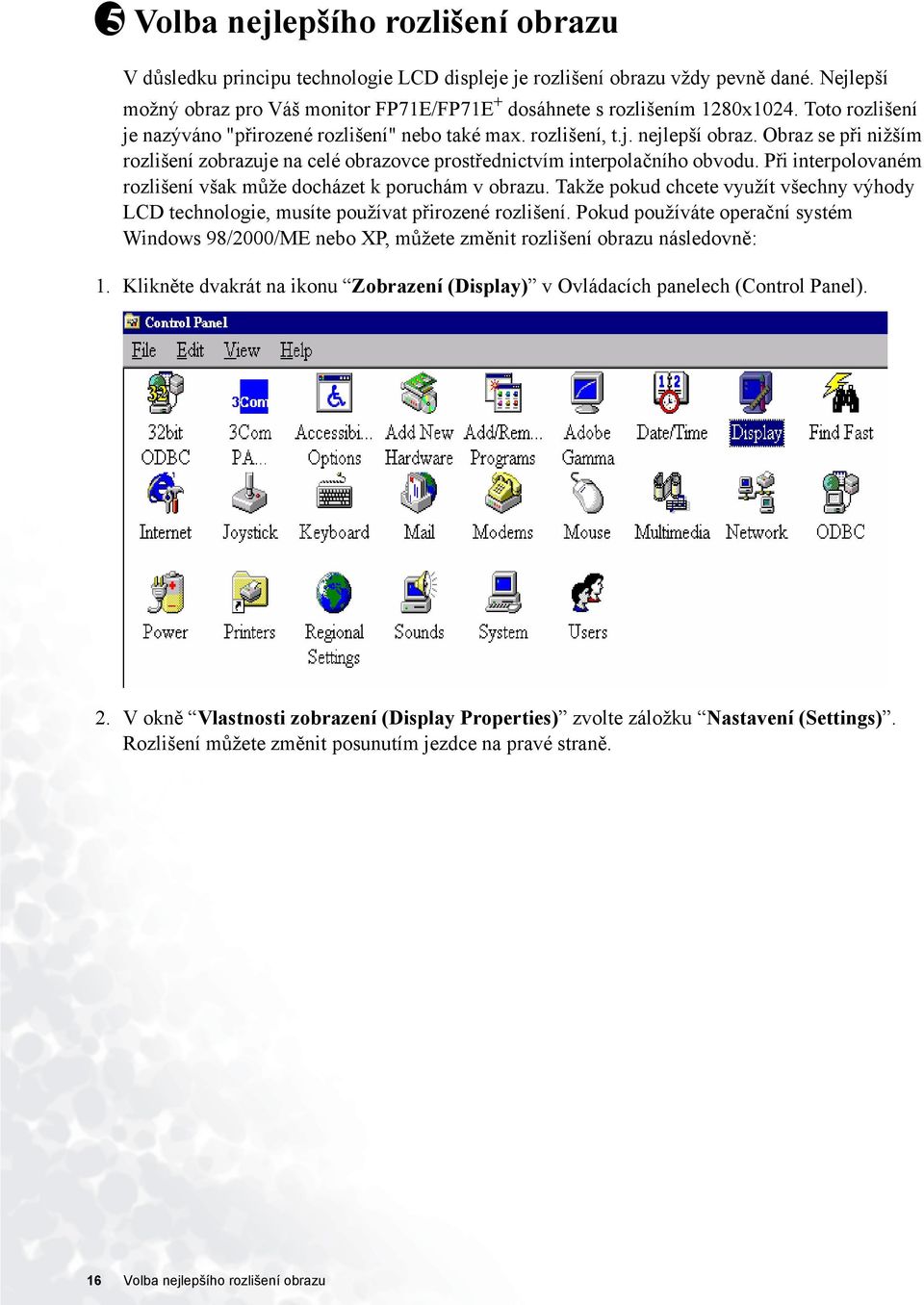

16 5 Volba nejlepšího rozlišení obrazu V důsledku principu technologie LCD displeje je rozlišení obrazu vždy pevně dané. Nejlepší možný obraz pro Váš monitor FP71E/FP71E + dosáhnete s rozlišením 1280x1024. Toto rozlišení je nazýváno "přirozené rozlišení" nebo také max. rozlišení, t.j. nejlepší obraz. Obraz se při nižším rozlišení zobrazuje na celé obrazovce prostřednictvím interpolačního obvodu. Při interpolovaném rozlišení však může docházet k poruchám v obrazu. Takže pokud chcete využít všechny výhody LCD technologie, musíte používat přirozené rozlišení. Pokud používáte operační systém Windows 98/2000/ME nebo XP, můžete změnit rozlišení obrazu následovně: 1. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel). 2. V okně Vlastnosti zobrazení (Display Properties) zvolte záložku Nastavení (Settings). Rozlišení můžete změnit posunutím jezdce na pravé straně. 16 Volba nejlepšího rozlišení obrazu

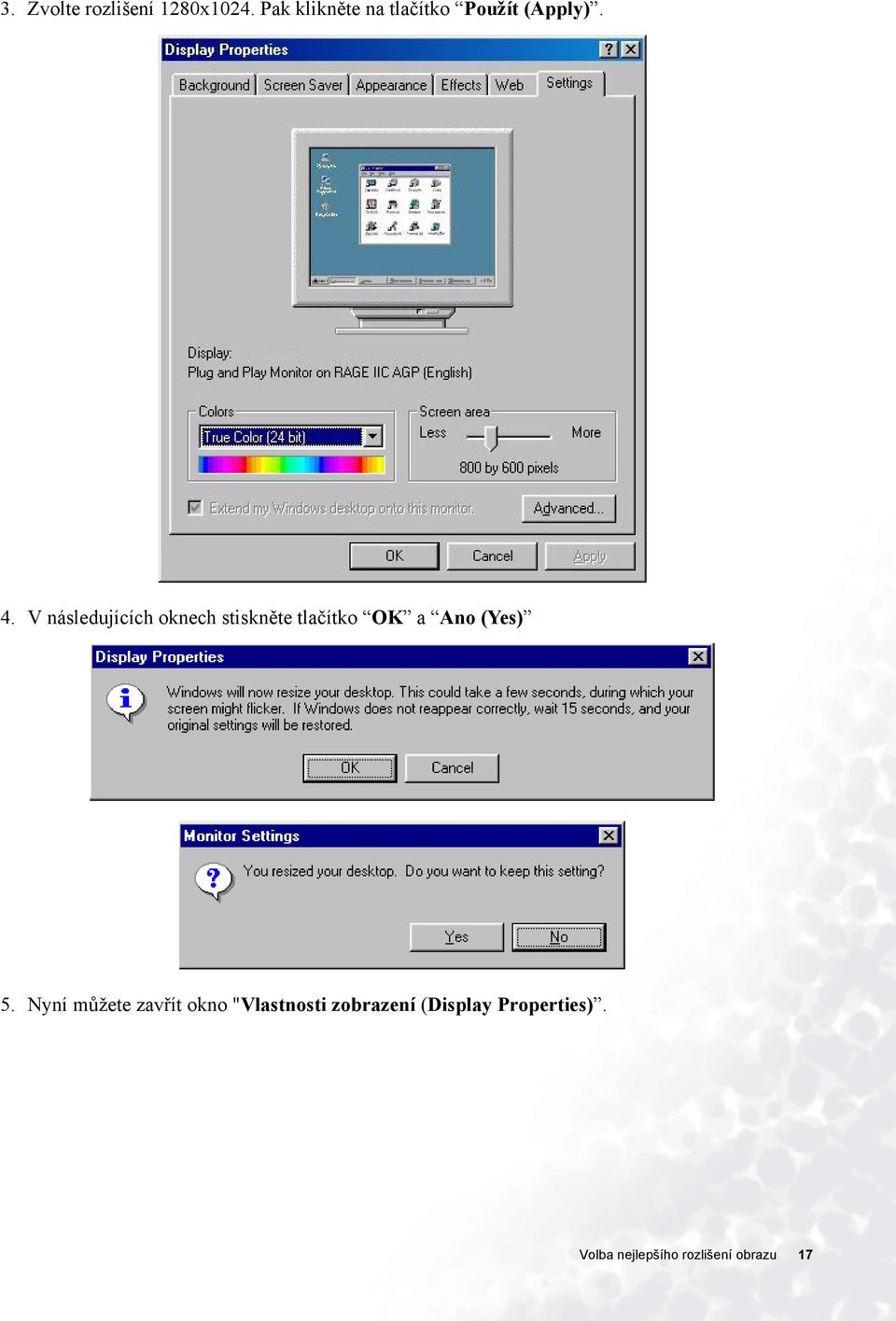

17 3. Zvolte rozlišení 1280x1024. Pak klikněte na tlačítko Použít (Apply). 4. V následujících oknech stiskněte tlačítko OK a Ano (Yes) 5. Nyní můžete zavřít okno "Vlastnosti zobrazení (Display Properties). Volba nejlepšího rozlišení obrazu 17

18 6 Jak správně nastavit obnovovací kmitočet Není třeba, abyste na LCD displeji volili nejvyšší možný obnovovací kmitočet, protože není z technického hlediska možné, aby obraz LCD displej kmital s obnovovací frekvencí.. Nejlepších výsledků dosáhnete při použití režimů nastavených z výroby, které jsou již nastaveny ve Vašem počítači. V tomto návodu k obsluze je uvedena tabulka s těmito režimy. Pro přirozené rozlišení 1280 x 1024 bodů můžete zvolit 60 Hz, (nikoli však 72 Hz). Ve Windows /98/2000/ME/XP můžete obnovovací kmitočet změnit následovně: 1. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel). 18 Jak správně nastavit obnovovací kmitočet

19 2. V okně Vlastnosti zobrazení (Display Properties) zvolte záložku Nastavení (Settings). Klikněte na tlačítko Upřesnit (Advanced...) v pravém dolním rohu. Jak správně nastavit obnovovací kmitočet 19

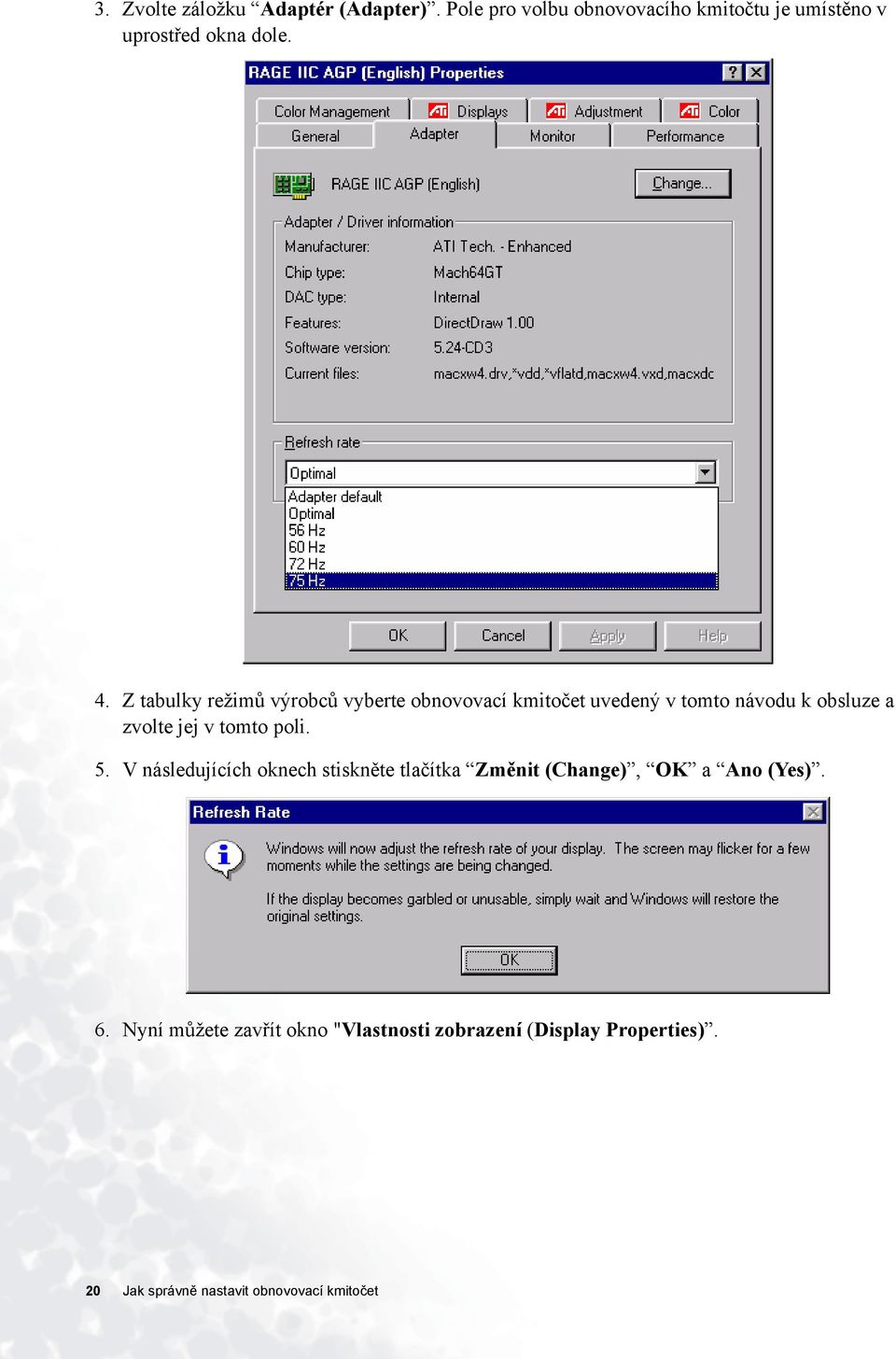

20 3. Zvolte záložku Adaptér (Adapter). Pole pro volbu obnovovacího kmitočtu je umístěno v uprostřed okna dole. 4. Z tabulky režimů výrobců vyberte obnovovací kmitočet uvedený v tomto návodu k obsluze a zvolte jej v tomto poli. 5. V následujících oknech stiskněte tlačítka Změnit (Change), OK a Ano (Yes). 6. Nyní můžete zavřít okno "Vlastnosti zobrazení (Display Properties). 20 Jak správně nastavit obnovovací kmitočet

21 7 Jak nastavit optimalizaci obrazu Nejsnazším způsobem, jak docílit optimální obraz, je použít funkci ikey. Stiskněte tlačítko ikey na ovládacím panelu a monitor se seřídí automaticky. Pokud nebudete ani teď s výsledkem spokojeni, můžete obraz seřídit manuálně. 1. Spus te testovací program auto.exe z disku CD-ROM; to je nejlepší způsob, jak sledovat možné změny. Můžete rovněž použít jiný obraz, jako je například pracovní plocha vašeho operačního systému. Doporučujeme však používat program auto.exe. Po spuštění programu auto.exe se zobrazí testovací vzor. 2. Stiskněte tlačítko Enter na ovládacím panelu pro zpřístupnění nabídky na obrazovce (OSD). 3. Při výskytu vertikální poruchy obrazu (vertical noise) zmáčkněte tlačítko nebo pro volbu položky "Geometrie (Geometry) a zmáčkněte Enter. Potom zmáčkněte tlačítko nebo pro volbu položky Obrazová synchronizace (Pixel Clock) a opět zmáčkněte Enter. Nyní zmáčkněte tlačítko nebo pro nastavení monitoru, dokud porucha nezmizí. 4. Při výskytu horizontální poruchy obrazu (vertical noise) zmáčkněte tlačítko nebo pro volbu položky "Geometrie (Geometry) a zmáčkněte Enter. Potom zmáčkněte tlačítko nebo pro volbu položky Fáze (Phase) a opět zmáčkněte Enter. Nyní zmáčkněte tlačítko nebo pro nastavení monitoru, dokud porucha nezmizí. Abyste si byli jisti, že funkce ikey pracuje správně, měli byste používat jeden z podporovaných režimů. Pokud funkce ikey nepracuje správně, a na displeji OSD se zobrazí zpráva NON PRESET MODE znamená to, že nepoužíváte jeden z podporovaných režimů. Nastavte prosím svůj počítač tak, aby používal některý z podporovaných režimů. V tomto návodu k obsluze najdete seznam podporovaných režimů. Jak nastavit optimalizaci obrazu 21

22 8 Jak nastavit monitor Pohled na ovládací panel Pro ovládání monitoru uživatelem je určeno 7 tlačítek Enter,,, Exit, Mode, ikey a vypínač. Následuje popis funkcí těchto tlačítek a vypínače. 1. ikey : Automatické nastavení vertikální polohy obrazu, fáze, horizontální polohy obrazu a obrazové synchronizace. 2. Tlačítko Režim (Mode) : přepínání mezi různými režimy, jako Standard (Standardní), Movie 1 (Film 1), Movie 2 (Film 2) a Photo (Fotografie). 3. Tlačítko Exit : návrat do předchozího menu nebo pro opuštění nabídky na obrazovce (OSD). Tlačítko je rovněž určeno pro ovládání hlasitosti. 4. Levé tlačítko (Left): Pro nastavení vlevo/snížení hodnoty. Klávesa je zároven zkratkovou klávesou pro nastavení Contrast (Kontrast). 5. Pravé tlačítko (Right): Pro nastavení vpravo/zvýšení hodnoty. Klávesa je zároven zkratková klávesa pro nastavení Brightness (Jas). 6. Tlačítko Enter : aktivace OSD, vstup do podmenu, volba položky, potvrzení volby. 7. Power - zapnutí : zapnutí a vypnutí monitoru. Režim funkčních tlačítek (Hot Keys) Tlačítko pro jas a kontrast Zmáčkněte tlačítko pro otevření menu "Jas ( Brightness)" a potom zmáčkněte tlačítko nebo pro nastavení jasu. Tlačítkem Exit zavřete nabídku. 22 Jak nastavit monitor

23 Zmáčkněte pro otevření menu "Kontrast ( Contrast)" a potom zmáčkněte tlačítko nebo pro nastavení kontrastu. Tlačítkem Exit zavřete nabídku. Klávesová zkratka pro hlasitost Stisknete klávesu Volume pro zadání nabídky Volume [Hlasitost], dále stisknete klávesu nebo pro nastavení hlasitosti reproduktoru, poté stisknete klávesu Exit [Konec] pro ukoncení OSD. Tlačítko Mode Zvolte po_adovaný re_im ze čtyř mo_ností: Standard (Standardní), Movie 1 (Film 1), Movie 2 (Film 2) a Photo (Fotografie). Zvolený re_im poskytuje efekty pro nastavení optimální kvality zvoleného typu obrazu. Standardní re_im doporučujeme pro bě_né pou_ití na PC. Re_im Film 1 zlepšuje sytost a kontrast a je určen pro sledování videa. Re_im Film 2 je vhodný zejména pro videozáznam krajin. Re_im Fotografie je vhodný pro zobrazení fotografií. Tlačítkem Exit zavřete nabídku. Režim hlavního menu Ovládací funkce, dostupné v hlavní nabídce Hlavní nabídka Jak nastavit monitor 23

24 Texty v pravém horním rohu obrazu hlavní nabídky komentují aktuální režim. Podmenu "Jas/kontrast (Luminance)" Zmáčkněte tlačítko nebo pro nastavení jasu, tlačítkem Exit se vrátíte do předchozího menu. Zmáčkněte tlačítko nebo pro nastavení kontrastu, tlačítkem Exit se vrátíte do předchozího menu. 24 Jak nastavit monitor

25 Podmenu Geometrie (Geometry) Stiskněte tlačítko nebo pro nastavení horizontální polohy obrazu a pak stiskněte tlačítko Exit pro návrat do předchozího menu. Stiskněte tlačítko nebo pro nastavení vertikální polohy obrazu a pak stiskněte tlačítko Exit pro návrat do předchozího menu. Stiskněte tlačítko nebo pro nastavení synchronizace obrazu a pak stiskněte tlačítko Exit pro návrat do předchozího menu. Stiskněte tlačítko nebo pro nastavení fáze obrazu a pak stiskněte tlačítko Exit pro návrat do předchozího menu. Jak nastavit monitor 25

26 Podmenu Barvy (Color) Uživatelská předvolba: Uživatel si zde může nastavit barevné vyvážení červené (Red), zelené (Green) a modré (Blue) barvy. 26 Jak nastavit monitor

27 Podmenu nabídky na obrazovce (OSD) Stiskněte tlačítko nebo pro nastavení horizontální polohy nabídky, a pak stiskněte tlačítko Exit pro návrat do předchozího menu. Stiskněte tlačítko nebo pro nastavení vertikální polohy nabídky, a pak stiskněte tlačítko Exit pro návrat do předchozího menu. Stiskněte tlačítko nebo pro nastavení doby zobrazení nabídky, a pak stiskněte tlačítko Exit pro návrat do předchozího menu. Vnořená nabídka jazyků (Languages) Jak nastavit monitor 27

28 Podmenu Reset (Recall) Stiskněte tlačítko nebo pro potvrzení resetu. Pokud zvolíte "Yes (Ano)", dojde k obnovení standardního nastavení pro aktuální režim. Tlačítkem Exit se vrátíte do předchozího menu. Stiskněte tlačítko nebo pro potvrzení resetu barev. Pokud zvolíte "Yes (Ano)", dojde k obnovení standardního nastavení barev. Tlačítkem Exit se vrátíte do předchozího menu. 28 Jak nastavit monitor

29 Stiskněte tlačítko nebo pro potvrzení resetu všech nastavení (Recall All). Pokud zvolíte "Yes (Ano)", dojde k obnovení všech standardních nastavení. Tlačítkem Exit se vrátíte do předchozího menu. Podmenu Různé (Miscellaneous) Mode (Režim): Zvolte po_adovaný re_im ze čtyř mo_ností: Standard (Standardní), Movie 1 (Film 1), Movie 2 (Film 2) a Photo (Fotografie). Zvolený re_im poskytuje efekty pro nastavení optimální kvality zvoleného typu obrazu. Standardní re_im doporučujeme pro bě_né pou_ití na PC. Re_im Film 1 zlepšuje sytost a kontrast a je určen pro sledování videa. Re_im Film 2 je vhodný zejména pro videozáznam krajin. Re_im Fotografie je vhodný pro zobrazení fotografií. Nastavení aktivujete tlačítkem Enter. Tlačítkem Exit se vrátíte do předchozího menu. Mode Demo (Demo režim): Demo režim Vám umožní si prohlédnout výsledek nastavení zvoleného režimu. Po volbě "On (Zapnout)" zmáčkněte "Enter", aktivuje se demo režim a displej se rozdělí na dvě okna: v levém okně je obraz ve standardním režimu, v pravém okně je obraz zvoleného režimu. Tlačítkem Exit se vrátíte do předchozího menu. Jak nastavit monitor 29

30 Input Select (Volba vstupu): Můžete zvolit vstup D-sub (analogový) nebo DVI (digitální).. Sharpness (Ostrost): Stiskněte tlačítko nebo pro nastavení ostrosti obrazu a aktivaci nového nastavení. Informace o obrazu (Display Information). Podnabídka audio Volume [Hlasitost]: Pro nastavení stupne hlasitosti stisknete klávesu nebo. 30 Jak nastavit monitor

31 Mute [Ztišení zvukového výstupu] Chcete-li pro funkci Mute [Umlcení zvukového výstupu] vybrat možnost ON [Zap.] nebo OFF [Vyp.], stisknete klávesu nebo. Jak nastavit monitor 31

32 9 Odstraňování závad Často pokládané otázky (FAQ) Obraz je rozmazaný: Přečtěte si část, pojednávající o Instalaci/Aplikaci, a pak zvolte správné rozlišení, obnovovací kmitočet a proveďte nastavení na základě těchto pokynů. Jak používat prodlužovací kabel VGA? Na zkoušku prodlužovací kabel odpojte. Je nyní obraz ostrý? Pokud ne, proveďte nastavení obrazu dle pokynů v kap. Instalace/Nastavení. Určité rozmazání obrazu vlivem ztrát v prodlužovacím kabelu je normální. Tyto ztráty můžete minimalizovat použitím kabelu s nižším odporem nebo pomocí vestavěného zesilovače. Vyskytuje se rozmazaný obraz pouze při nižších rozlišeních, než je přirozené (maximální) rozlišení? Přečtěte si část Instalace/Nastavení. Zvolte přirozené rozlišení. Je možno pozorovat chyby obrazových bodů (pixelů): Jeden nebo několik obrazových bodů (pixelů) je stále černých, jeden nebo několik obrazových bodů (pixelů) je stále bílých, jeden nebo několik obrazových bodů (pixelů) je stále červených, zelených, modrých nebo jiné barvy. Přečtěte si odstavec o výskytu chyb obrazových bodů (pixelů). Obraz má nesprávné barvy: Má nádech do žluta, modra nebo do růžova. Na monitoru zmáčkněte tlačítko Enter a potom nebo pro aktivaci ikony Recall (Reset), nakonec zmáčkněte tlačítko Enter pro vstup do podmenu Recall (Reset). Zmáčkněte tlačítko nebo pro volbu položky Color Recall (Reset barev) a v podmenu "Color Recall (Reset barev) zvolte "Yes (Ano)" pro obnovení nastavení barev z výroby. Pokud ani potom nemá obraz správné barvy a nabídka na obrazovce má také chybné barvy, je příčinou výpadek jedné ze tří primárních barev na signálním vstupu. Zkontrolujte konektory signálního kabelu. Pokud je některý z kolíků ohnutý nebo vylomeny, obra te se na Vašeho prodejce pro podporu. Není vidět žádný obraz: Svítí indikátor na monitoru zeleně? Pokud LED dioda svítí zeleně a na obrazovce je zobrazena zpráva Out of Range znamená to, že používáte zobrazovací režim, který tento monitor nepodporuje, proto jej přepněte do některého z podporovaných režimů. Přečtěte si prosím kap. Podporované provozní režimy. Svítí indikátor na monitoru oranžově? Pokud LED dioda svítí oranžově, je aktivní úsporný režim. Stiskněte jakoukoli klávesu na klávesnici počítače nebo posuňte myší. Pokud to nepomůže, zkontrolujte konektory signálního kabelu. Pokud je některý z kolíků ohnutý nebo vylomeny, obra te se na Vašeho prodejce pro podporu. 32 Odstraňování závad

33 Indikátor na monitoru nesvítí? Zkontrolujte zásuvku sí ového napájení, externí napájecí zdroj a sí ový vypínač monitoru. Obraz je zkreslený, bliká nebo kmitá: Přečtěte si kap. Instalace, a pak zvolte správné rozlišení, obnovovací kmitočet a proveďte nastavení na základě těchto pokynů. Obraz je posunut jedním směrem: Přečtěte si část, pojednávající o Instalaci/Aplikaci, a pak zvolte správné rozlišení, obnovovací cyklus a proveďte nastavení na základě těchto pokynů. Potřebujete další pomoc? Pokud problém přetrvává i po kontrole na základě uvedených pokynů, obra te se prosím na prodejnu, kde jste přístroj zakoupili nebo napište ovou zprávu na adresu: Support@BenQ.com Odstraňování závad 33

34 10 Podporované provozní režimy Rozlišení Vstupní zobrazovací režim (vstupní èasování) Horizontální frekvence (khz) Vertikální frekvence (Hz) Frekvence obrazových bodù (pixelù) (MHz) Komentáø 640x350 31,47(P) 70,08(N) DOS 720x400 31,47(N) 70,08(P) 28,32 DOS 640x480 31,47(N) 60,00(N) 25,18 DOS 640x480 37,86(N) 72,80(N) 31,50 VESA 640x480 37,50(N) 75,00(N) 31,50 VESA 800x600 35,16(P) 56,25(P) 36,00 VESA 800x600 37,88(P) 60,32(P) 40,00 VESA 800x600 48,08(P) 72,19(P) 50,00 VESA 800x600 46,87(P) 75,00(P) 49,50 VESA 1024x768 48,36(N) 60,00(N) 65,00 VESA 1024x768 56,48(N) 70,10(N) 75,00 VESA 1024x768 60,02(P) 75,00(P) 78,75 VESA 1152x864 67,50(P) 75,00(P) 108,00 VESA 1152x870 68,68(N) 75,06(N) 100,00 Macintosh 1152x900 61,80(N) 66,00(N) 94,50 SUN x900 71,81(N) 76,14(N) 108,00 SUN 1280x ,00(P) 60,00(P) 108,00 VESA 1280x ,83(N) 71,53(N) 128,00 IBMI 1280x ,00(P) 75,00(P) 135,00 VESA 1280x ,18(N) 76,16(N) 135,09 SPARC2 Režimy, které nejsou uvedeny v tabulce nemusí být podporovány. Pro docílení optimálního obrazu vám doporučujeme zvolit některý režim z výše uvedené tabulky. K dispozici je 22 dostupných režimů, které jsou kompatibilní s operačním systémem Windows. K rozbití obrazu může docházet v důsledku rozdílů ve frekvencích signálů u grafických karet VGA, které neodpovídají obvyklým normám. To však není chyba monitoru. Tuto situaci můžete zlepšit změnou automatického nastavení nebo manuální změnou nastavení fáze a frekvence pixelů pomocí menu Geometry (Geometrie). Při vypínání monitoru se na obrazovce mohou objevit rušivé čáry. Tímto úkazem se nemusíte zabývat, je zcela normální. Pro prodloužení provozní životnosti přístroje vám doporučujeme, abyste používali funkci spořiče obrazovky svého počítače. 34 Podporované provozní režimy

35 11 Technické údaje BenQ FP71E Typ displeje Model 17.0", aktivní, TFT FP71E Úhlopříčka obrazu Přirozené (max.) rozlišení Barvy Kontrast / Jas Doba odezvy Zorný úhel (zleva/doprava, shora/dolů) Řádková frekvence Obrazová frekvence Kontrola nastavení obrazu Ovládací prvky Funkce iscreen Řízení spotřeby Maximální odběr Režim úspory energie 43,2 cm 1280x ,2 miliónu 500:1 / 300 cd/m 2 12 ms 140/130 (CR=10) khz Multi-frekvenční monitor režimy Hz v rozmezí těchto parametrů Digitální, Screen OSD technologie, ikey (automatické seřizování obrazu) 6 tlačítek a tlačítko ikey. Kontrast, jas, vert. & hor. poloha obrazu, fáze, frekvence pixelů, vyvážení barev, paleta barev, volba jazyka (8 jazyků menu na obrazovce - OSD), poloha menu na obrazovce, indikátor stavu, zobrazovací režimy. VESA DPMS, EPA 40 W max (bez reproduktoru) 50 W max (s reproduktorem) < 1W, 115V Vstupní signál PC Reproduktoru Synchronizace Teplota (provozní) Vlhkost vzduchu (provozní) Certifikace RGB analogový 0.7 Vpp/75 Ohm pozitivní Digitální: DVI-D 1 W x 2 Oddělené zapojení TTL signálu, 15-kolíkový kabel mini D-sub 0 C - 40 C 10% - 90% TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC třída B, ISO , VCCI, CSA, CB Report, CE, C-Tick, BSMI, Fimko, GOST Technické údaje 35

36 Provozní napětí Rozměry (Š x V x H) Hmotnost Napájecí zdroj s automatickým přepínáním, V, Hz x x mm 4.7 kg BenQ FP71E + Model FP71E + Typ displeje Úhlopříčka obrazu Přirozené (max.) rozlišení Barvy Kontrast / Jas Doba odezvy Zorný úhel (zleva/doprava, shora/dolů) Řádková frekvence Obrazová frekvence Kontrola nastavení obrazu Ovládací prvky Funkce iscreen Řízení spotřeby Maximální odběr Režim úspory energie 17.0", aktivní, TFT 43,2 cm 1280x ,2 miliónu 500:1 / 300 cd/m 2 8 ms 140/130 (CR=10) khz Multi-frekvenční monitor režimy Hz v rozmezí těchto parametrů Digitální, Screen OSD technologie, ikey (automatické seřizování obrazu) 6 tlačítek a tlačítko ikey. Kontrast, jas, vert. & hor. poloha obrazu, fáze, frekvence pixelů, vyvážení barev, paleta barev, volba jazyka (8 jazyků menu na obrazovce - OSD), poloha menu na obrazovce, indikátor stavu, zobrazovací režimy. VESA DPMS, EPA 40 W max (bez reproduktoru) 50 W max (s reproduktorem) < 1W, 115V Vstupní signál PC Reproduktoru Synchronizace Teplota (provozní) Vlhkost vzduchu (provozní) RGB analogový 0.7 Vpp/75 Ohm pozitivní Digitální: DVI-D 1 W x 2 Oddělené zapojení TTL signálu, 15-kolíkový kabel mini D-sub 0 C - 40 C 10% - 90% 36 Technické údaje

37 Certifikace Provozní napětí Rozměry (Š x V x H) Hmotnost TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC třída B, ISO , VCCI, CSA, CB Report, CE, C-Tick, BSMI, Fimko, GOST Napájecí zdroj s automatickým přepínáním, V, Hz x x mm 4.7 kg Technické údaje 37
