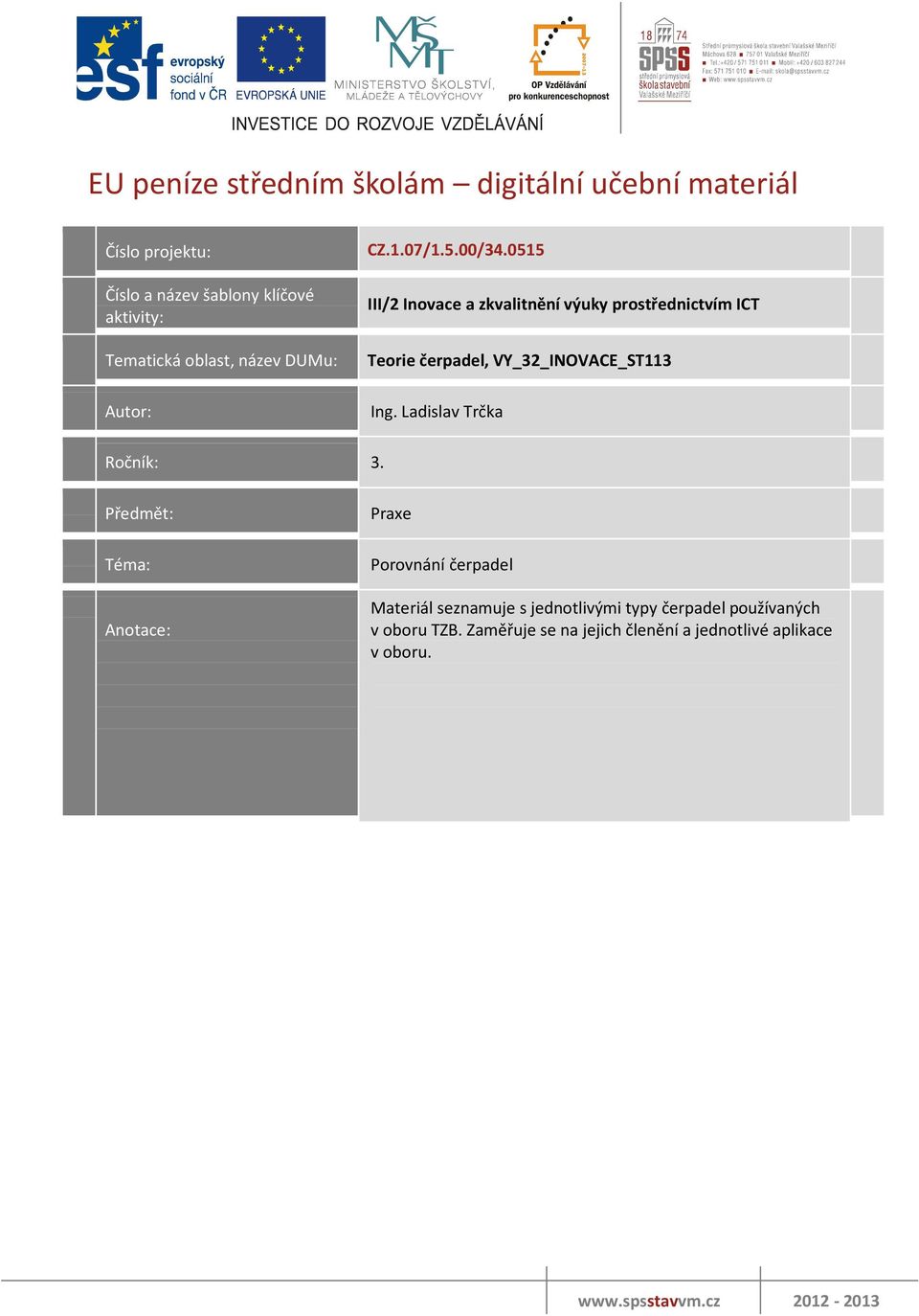

1 EU peníze středním školám digitálníučebnímateriál Číslo projektu: Číslo a název šablony klíčové aktivity: Tem atická oblast, název DU Mu: Autor: CZ.1.07/1.5.00/ III/2InovaceazkvalitněnívýukyprostřednictvímICT Teoriečerpadel,VY_32_INOVACE_ST113 Ing.Ladislav Trčka Ročník: 3. Předmět: Téma: Anotace: Praxe Porovnáníčerpadel Materiálseznam uje s jednotlivýmitypy čerpadelpou žívaných v oboru TZB.Zam ěřuje se na jejich členěnía jednotlivé aplikace v oboru. vm.cz

2 Čerpadlo Definice čerpadla čerpadlo je zařízení, které zajišťuje dopravu kapalin tím, že kapalině dodává energii, která čerpadlem protéká. Základnírozděleníčerpadel Čerpadla hydrodynam ická jsou to stroje, které kapalině udávají energii pom ocí rotace oběžného kola rotačníčerpadla. převážně oběhová čerpadla výtlačná výška cca do 300 m.v.s. Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 2

3 Čerpadla hydrostatická jsou to stroje, které kapalině udávají energii pom ocí přímočarého pohybu pístu pístová čerpadla, popř.membránová čerpadla. Speciální čerpadla dávkováníchem ikálií, napájecí čerpadla parních kotlů, doprava kapalin do vysokých výšek výtlačná výška cca do 1500 m.v.s. Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 3

4 Čerpadlap rotzb hydrodynam ickáčerpadla Rozdělenípodlekonstruk ce v mokroběžná m otor v čerpané kapalině v suchoběžná m otor m imo čerpanou kapalinu Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 4

5 Rozdělenípodleinstalace v do potru bí v ponorná Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 5

6 Podleregulaceotáček v bez regu lace otáček m otor bez frekvenčního m ěniče /UPS, TP/ v s regu lacíotáček m otor s frekvenčním m ěničem /ALPHA 2, M AGNA/ -regu lace na konstantnítlak -regu lace na variabilnítlak Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 6

7 Podlepřipojenídopotrubí v závitová v příru bová v speciální (klam p) prům yslu -pou žití v potravinářství, farm acii, petrochem ickém Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 7

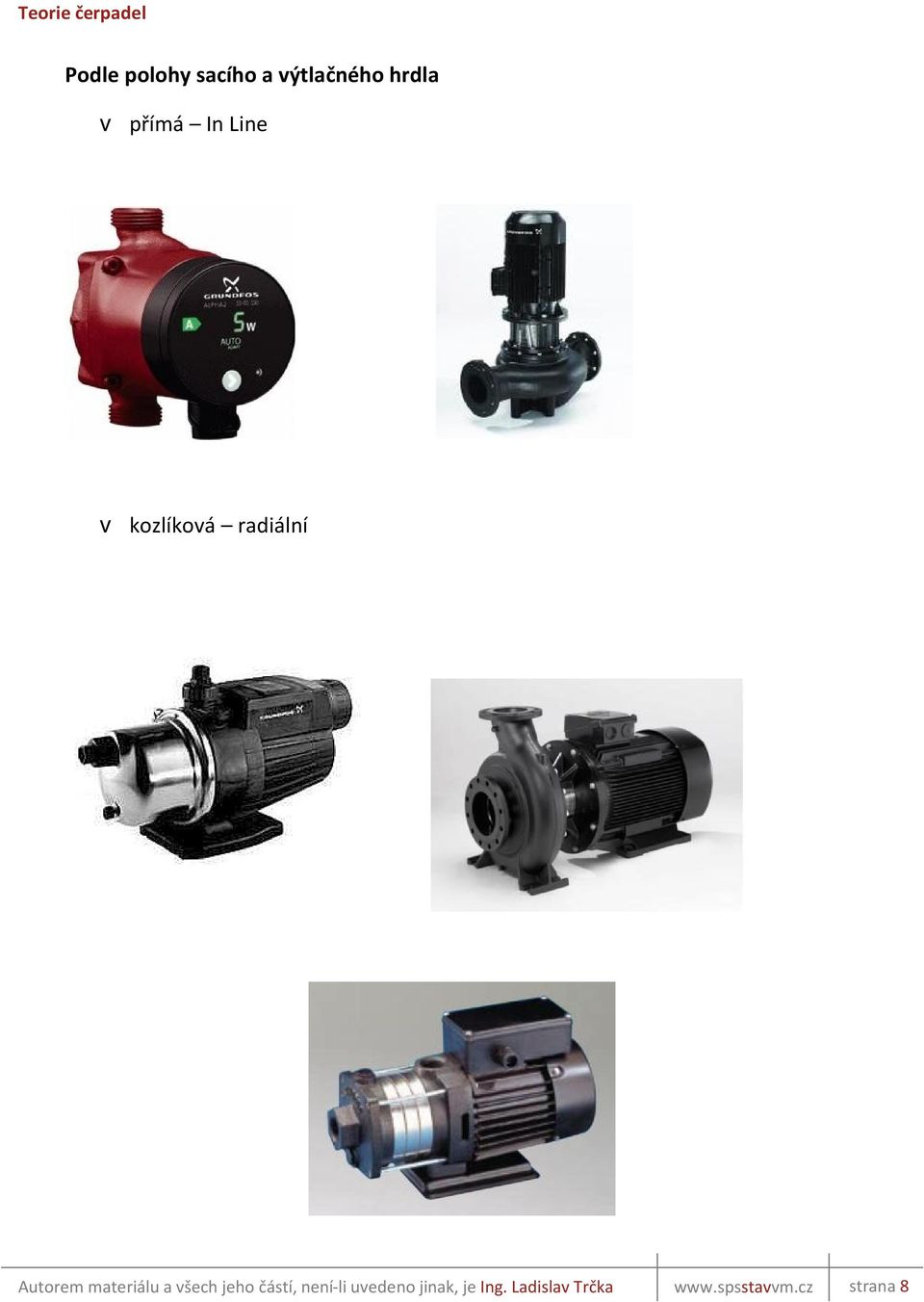

8 Podlep olohysacíhoavýtlačnéhohrdla v přímá In Line v kozlíková radiální Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 8

9 Podlep očtuoběžnýchkol v jednoduchá instalováno jedno oběžné kolo v zdvojená instalována dvě oběžná kola pou žitíjako 100% záloha čerpadla Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 9

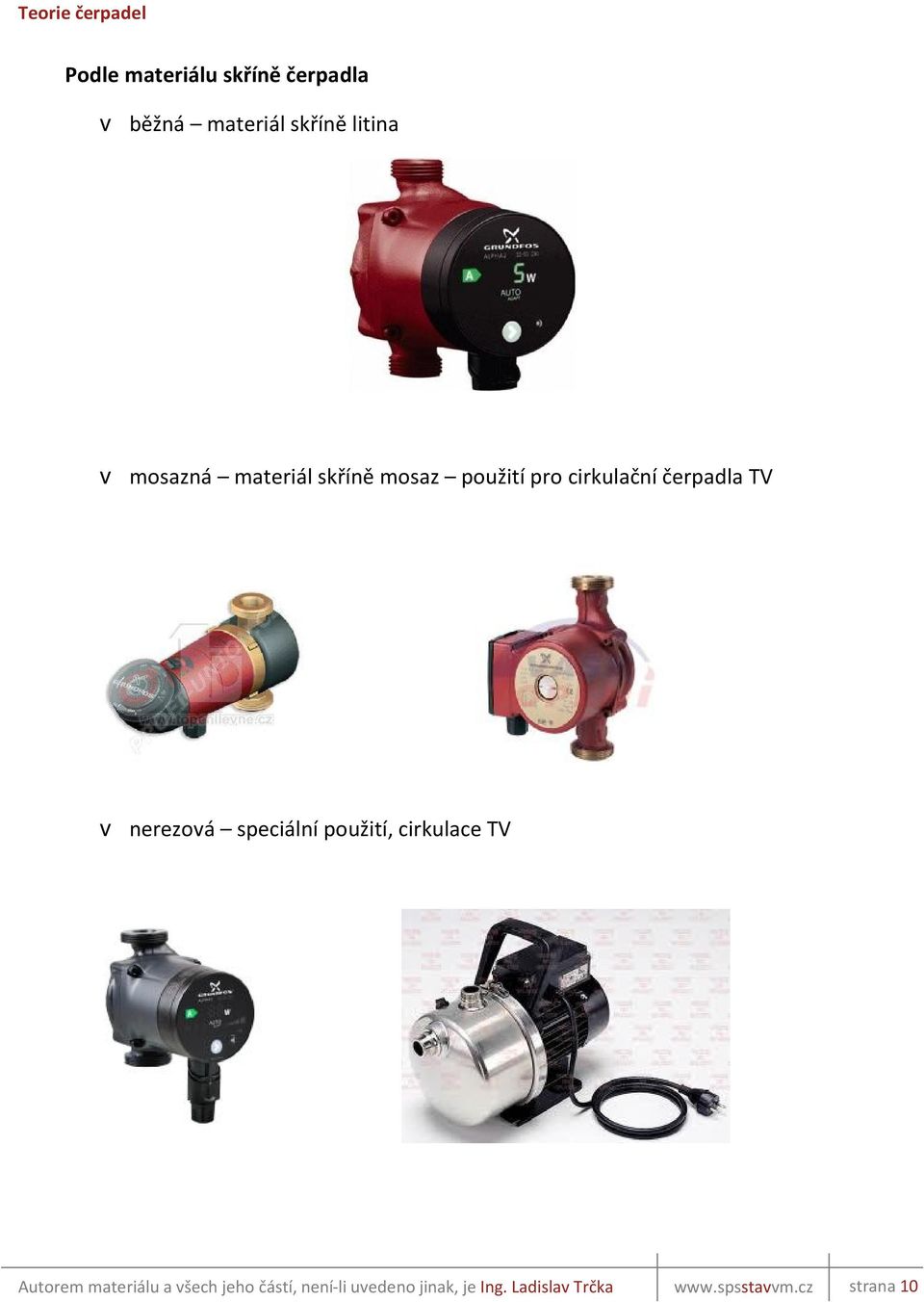

10 Podlem ateriáluskříněčerpadla v běžná m ateriálskříně litina v mosazná m ateriálskříně m osaz pou žitípro cirkulačníčerpadla TV v nerezová speciálnípou žití, cirkulace TV Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 10

11 Podleprostředíinstalace v norm ální okolníprostředíběžné, krytíčerpadla IP XX v SNV prostředíse stupněm nebezpečívýbu chu označenímotoru Exx PoužitíčerpadelvTZB v Systémy ústředního vytápění topná voda v Systémy chlazenía klimatizace chladicíokru hy v Systémy CZT doprava TV, H V, cirkulace teplé vody v Systémy ZTI čerpánísplašků, cirkulace teplé vody, posilovacístanice pitné vody, požárnísystémy bu dov v Vodní díla čerpaní podzem ní vody, posilovací stanice vodovodních řadů, čerpanísplaškových O V na sítích v Ostatní chladicí věže, napájecí čerpadla, doprava produktů a surovin, doprava hořlavin V ýrobcičerpadel v GRUNDFOS v WILO v KSB v Sigm a,calpeda, Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 11

12 Použitézdrojeaodkazy: Bláha -Brada Příručka čerpacítechniky,1.vyd ání, Praha ČVU T, 1997 Firem ním ateriályfy.grundfos: - Katalogy výrobků - Příručka Grundfos systém Guide Internetovéstránkyfirem :GRUNDFOS,SIGM A, Aquina Autorem m ateriálu a všech jeho částí, není-liuvedeno jinak, je Ing.Ladislav Trčka strana 12
