1

2

3 Obsah dokumentu Obsah dokumentu...3 Úvodní informace...4 Způsob značení komponentů...4 Topologie zapojení komponentů systému...5 GR-U01 - Rozvaděčová řídící jednotka...6 GR-DH1 převodník připojení na Ethernet...8 GM-R20 - Spínací modul 2 kanály...9 GM-R120 - Spínací modul 12 kanálů...10 GM-R21 přepínací modul...11 GM-Z10 modul pro ovládaní žaluzií...12 GM-Z60 modul pro ovládaní žaluzií...13 GM-IO2 proudový měřící modul...14 GM-AD01 ovládací modul 0 10 V...15 GM-DA04 výstupní modul 0 10 V...16 GM-H100 modul pro ovládání termohlavic...17 GA-TL04 / GA-TL01 - adresní modul externích ovladačů...18 GA-IR04 infra přijímač dálkového ovládání...20 GL-C700 kontrolér systému GILD Unlimited...21 GL-AL20 přístupová jednotka...22 GL-ER81 jednotka vstupů a výstupů...23 GT800 dotykový terminál...24 EDK2 čtečka karet...25 EHS spořič energie...26 GS-AM1 analogový pokojový termostat / snímač teploty...27 GS-AMD1 digitální pokojový termostat / snímač teploty...28 GS-NOA70 dotykový pokojový termostat / snímač teploty...29 GS-P11M snímač venkovni teploty...30 GS-P20M snímač intenzity osvětlení...30 GX-EV100 univerzální stmívač 1000W...31 GSM modul pro komunikaci a ovládání přes GSM (SMS)...32 GSW-PROFI uživatelský konfigurační a řídící software...33 Nádstavba GWS-TOUCH...35 Nádstavba GWS-WEB...35 Příslušenství...36 Termohlavice MT4-024-NO...36 Termohlavice MT010-N proporcionální 0 10V...36 Dálkový ovladač IRDO...37 Přídavný zdroj GX-POW Identifikační karta nebo přívěšek Rf-ID...37 Příslušenství EZS...38 Zálohovací akumulátory...38 Ceník...40 Kontaktní informace strana: 3

4 Úvodní informace Systém GILD je moderní elektronický systém pro realizace veškeré elektroinstalace v rodinných domech, komerčních i průmyslových budovách. Systém GILD umožňuje ovládání všech elektrických součástí Vašeho domu. Ovládá a kontroluje vše co pracuje s elektrickým proudem. Od prostého ovládání osvětlení, zásuvkových okruhů nebo žaluzií, až po měření spotřeby energií, regulaci vytápění a zabezpečení objektu. Jedná se o jedinečné spojení moderní elektroinstalace, řídícího systému, zabezpečení a komerční elektroniky, které výrazně zvyšuje komfort bydlení a užitnou hodnotu nemovitosti. Na následujících stránkách naleznete podrobné informace o jednotlivých komponentách systému GILD, jejichž sestavením vzniká výsledná instalace a požadovaná funkčnost. Každý modul je určen pro konkrétní úkol a použití. Toto řešení umožňuje snadnou a rychlou realizaci každé instalace přesně na míru s použitím pouze skutečně potřebných komponentů. Způsob značení komponentů Označení každého základního modulu GILD: xx yynnn xx GL GR GM GA GS GX yy nnn je rozlišovací znak podle způsob připojení modulu (2 písmena): - komponenty připojované na komunikační sběrnici systému mimo rozvaděč - komponenty připojované na komunikační sběrnici systému v rozvaděči - rozvaděčové moduly na systémovou sběrnici rozvaděčové jednotky - komponenty připojované na ovládací linky (tlačítka, spínače, IR ) - komponenty připojované na externí sběrnici (např.: Modus, Dallas, CAN) - komponenty připojované k systému jiným způsobem umístěné v rozvaděči je kód typového označení modulu (1 3 písmena) je označení samotného modulu (2-4 číslice): První číslice za písmenem udává počet výstupů. Pokud má modul vice než 9 výstupů je toto označení dvoumístné (výsledný kód bude trojmístný). Další číslice mají specifický význam podle typu modulu. pro výstupní moduly upřesňuje další typovou variantu modulu pro vstupní moduly udává číslice počet vstupů pro ostatní moduly pouze kódové označení Všechny ostatní komponenty které neodpovídají výše uvedenému značení jsou specifické a doplňkové komponenty označované standardním typovým nebo obchodním značením. strana: 4 ESTELAR s. r. o. 2009

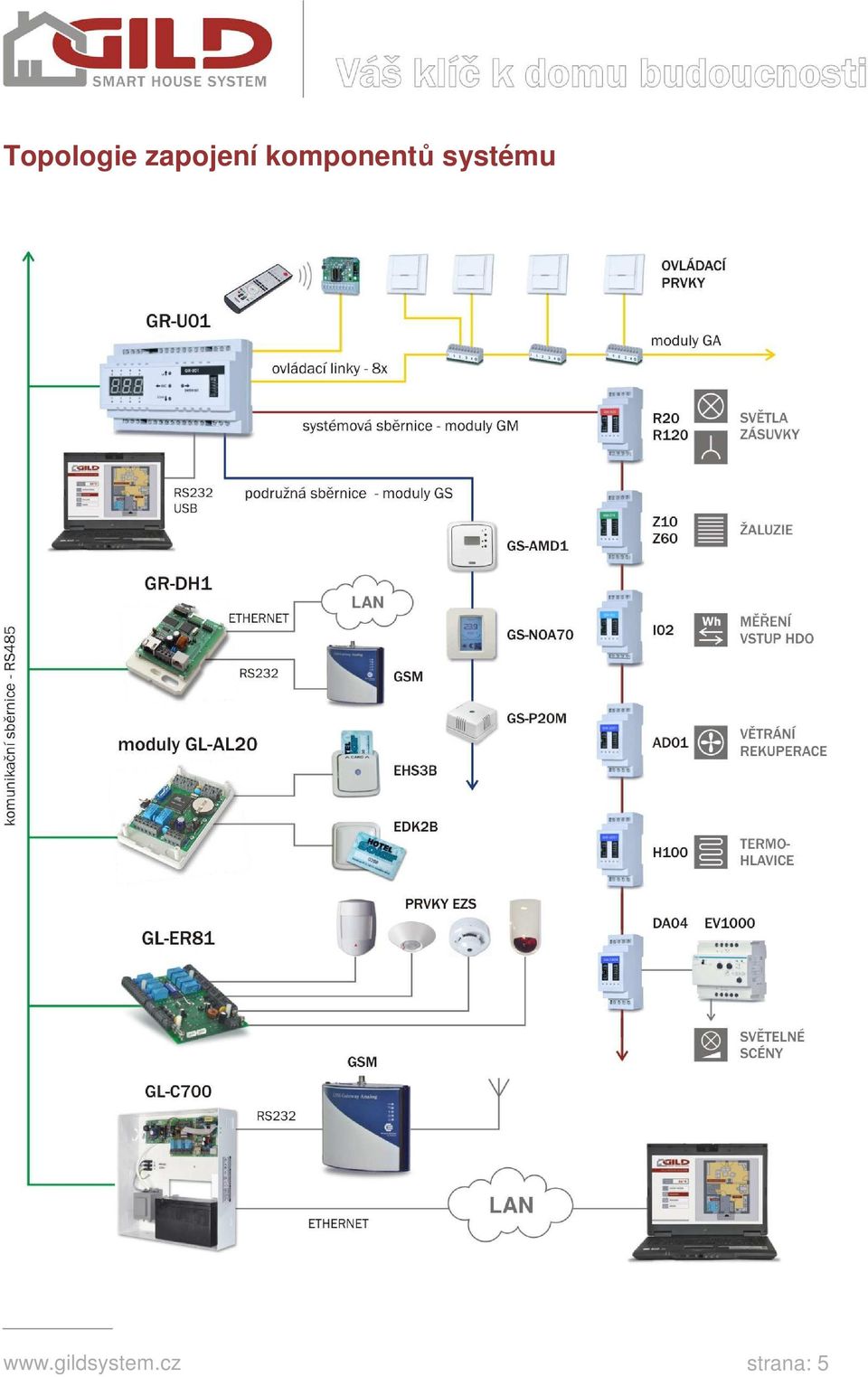

5 Topologie zapojení komponentů systému strana: 5

6 GR-U01 - Rozvaděčová řídící jednotka Rozvaděčová řídící jednotka je základní prvek pro výstavbu systému GILD všech úrovní. Jednotka slouží především k připojení a ovládání rozvaděčových modulů a připojení ovládacích prvků. Jednotlivé moduly typu GM jsou k jednotce připojeny přes systémovou sběrnici. Součástí jednotky je napájecí zdroj, který dovoluje připojení až 32 libovolných modulů a zajišťuje take napájení dalších periférií připojených na jednotku. Ovladácí prvky (vypínače, tlačítka) se připojují přes adresní moduly GA. Na 8 ovládacích linek může být připojeno až 32 ovladačů. Pro připojení PC, vzdálenou správu a monitorování je jednotka vybavena komunikačním rozhraním RS232C nebo USB. Externí sběrnice RS485 slouží pro komunikaci s dalšími jednotkami. Podle potřeby lze k jednotce připojit další moduly typu GS např.: pro měření a regulaci teploty v místnostech. Pro tyto účely může být jednotka vybavena rohraním CAN, MODBUS nebo EiB a komunikovat tak s libovolnými moduly nebo jinými systémy. Jištění: Příkon: Krytí: 230V AC tavnou pojistkou T630mA 16VA -10 C až +50 C na DIN lištu, 6M IP20 Systémová sběrnice pro řízení rozvaděcových modulů 8 ovládacích linek pro připojení až 32 ovládacích prvků 2x výstup otevřený kolektor Připojení na komunikační sběrnici RS485 Podružná sběrnice pro libovolné použití CAN, MODBUS, EiB, 1-wire Výstup pomocného napájení pro externí zařízení 24V/ max.100ma Možnost ručního ovládání a konfigurace strana: 6 ESTELAR s. r. o. 2009

7 Zapojení jednotky: Řídící jednotka GR-U01 se umísťuje do každého rozvaděče, ve kterém je požadováno ovládání pomocí modulů typu GM. Součástí dodávky jednotky jsou ploché propojovací kabely opatřené konektory pro snadné propojení modulů na systémové sběrnici. Instalace jednotky samostné ani ostatních modulů nevyžaduje žádné adresování ani jinou konfiguraci. Vše stačí pouze nainstalovat do rozvaděče a jednoduše propojit pomocí dodaných kabelů s konektory. Ihned po zapnutí bude vše funkční a připraveno k použití. Stejně snadný je také jakýkoliv servis, při poruše kteréhokoliv modulu stačí pouze vyměnit vadný kus za nový a vše bude pracovat bez potřeby změn konfigurace. Ovládání jednotky: Ihned po zapojení jednotky je možné kompletně otestovat správnost zapojení a provést základní konfiguraci a uvedení do provozu bez použití počítače. Pomocí ovládacích tlačítek na čelní straně jednotky a displaye jsou dostupné funkce pro manuální ovládání výsupů a monitorování vstupů. Je možno velmi jednoduše naprogramovat závislosti spínání vystupů na základě stisku ovládacích tlačítek. Toto unikátní řešení je velmi výhodné pro rychlé otestování správnosti zapojení celé instalace a okamžité uvedení do provozu (úroveň GILD Single). Není třeba ve stavebních podmínkách připojovat počítač nebo instalovat jakýkoliv software. Teprve až je stavba dokončena a dílo se předává k užívání, mohou být doprogramovány pokročilejší funkce pomocí konfiguračního software GSW (úrovně GILD Multi-Unlimited). strana: 7

8 GR-DH1 převodník připojení na Ethernet Komunikační převodník, který umožňuje připojení komunikační sběrnice do počítačové sítě LAN. V úrovni GILD Multi nabízí kompletní správu a monitorování systému přes software v počítači a komunikaci s dalšími jednotkami. Připojuje se na komunikační sběrnici RS485. V úrovni GILD Unlimited nahrazuje použití převodníku jednotka GL-C700, která již obsahuje Ethernet rozhraní. Krytí: V DC / 80 ma -10 C až +50 C na zeď IP20 Ethernet: 10BaseT IEEE Protokoly: TCP, UDP, TELNET, ARP 3x výstup (možno osadit přídavný modul relé) 3x vstup 0-5V Port RS232 pro připojení jednotky GSM strana: 8 ESTELAR s. r. o. 2009

9 GM-R20 - Spínací modul 2 kanály Reléový modul pro ovládaní silových obvodů. Umožňuje spínání 2 nezávislých kanálů včetně monitorování přítomnosti vstupní fáze pro každý kanál. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Sepnutí relé a přítomnost fáze indikují barevné LED diody. Výstupní kontakty relé Monitorování fáze Krytí: 5/24V DC ze systémové sběrnice 250V/16A AC, NO max. 250V AC -10 C až +50 C IP20 na DIN lištu, 2M 2x spínací kontakt relé NO 2x vstup pro sledování přítomnosti vstupní fáze 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 9

10 GM-R120 - Spínací modul 12 kanálů Reléový modul pro ovládaní silových světelných obvodů. Umožňuje nezávislé spínání 12 kanálů. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Sepnutí relé a přítomnost fáze indikují barevné LED diody. Výstupní kontakty relé Monitorování fáze Krytí: 5/24V DC ze systémové sběrnice 250V/10A AC, NO max. 250V AC -10 C až +50 C IP20 na DIN lištu, 6M 12x spínací kontakt relé NO 12x vstup pro sledování přítomnosti vstupní fáze 12x LED pro indikaci sepnutí relé Připojení na systémovou sběrnici pomocí konektorů strana: 10 ESTELAR s. r. o. 2009

11 GM-R21 přepínací modul Reléový modul pro ovládaní silových obvodů. Umožňuje funkci schodišťový přepínač (řazení 6) při propojení propojek (FCE A) nebo může být použit jako dvojitý přepínací kontakt. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav relé relé indikují barevné LED diody. Výstupní kontakty relé Monitorování fáze Krytí: 5/24V DC ze systémové sběrnice 250V/16A AC neobsahuje -10 C až +50 C IP20 na DIN lištu, 2M 2x přepínací kontakt relé 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 11

12 GM-Z10 modul pro ovládaní žaluzií Reléový modul pro ovládání pohonů žaluzií/rolet - 1 kanál. Zdvojené kontakty připojovací svorkovnice umožňují připojit 2 pohony, které budou mít shodnou funkci. Upozornění: paralelně lze spojovat pouze pohony, které toto umožňují! Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav ovládaných žaluzií a přítomnost fáze na vstupu indikují barevné LED diody. 5/24V DC ze systémové sběrnice Vstup pro napájení pohonů žaluzií 1x 250V AC max. 5A Výstupní kontakty relé 250V/5A AC Monitorování fáze max. 250V AC -10 C až +50 C Krytí: IP20 na DIN lištu, 2M 2x přepínací kontakt relé 1x vstup pro sledování přítomnosti vstupní fáze 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 12 ESTELAR s. r. o. 2009

13 GM-Z60 modul pro ovládaní žaluzií Reléový modul pro ovládání pohonů žaluzií/rolet - 6 kanálů. Na jednotku lze připojit 6 nezávislých pohonů, kdy každý může být libovolně ovládán. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Modul neumožňuje sledování přítomnosti fáze. Stav a směr pohybu ovládaných žaluzií indikují barevné LED diody. 5/24V DC ze systémové sběrnice Vstup pro napájení pohonů žaluzií 6x 250V AC Výstupní kontakty relé 250V/5A AC pro každý kanál Monitorování fáze max. 250V AC -10 C až +50 C Krytí: IP20 na DIN lištu, 6M 6 x přepínací kontakt relé 6x vstup pro sledování přítomnosti vstupní fáze 19x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 13

14 GM-IO2 proudový měřící modul Měřící modul pro monitorování silových okruhů. Jednotka obsahuje dva nezávislé kanály, na kterých lze kontrolovat přítomnost fáze na vstupu a měřit aktuální protékající proud. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav indikují barevné LED diody. Praktické využití modulu je pro zjištění aktuální spotřeby konkrétních spotřebičů a tím zjištění nákladů na jejich provoz. Také lze s výhodou použít pro vzájemné blokování spotřebičů, aby nedošlo k překročení kapacity hlavního jištění. Průchozí svorky: Měřící rozsah: Krytí: 5/24V DC ze systémové sběrnice 250V/16A AC pro každý kanál 0 16 A -10 C až +50 C IP20 na DIN lištu, 2M 2x průchozí kanál pro měření 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 14 ESTELAR s. r. o. 2009

15 GM-AD01 ovládací modul 0 10 V Modul umožňující propojení s dalšími systémy, které umožňují ovládání pomocí normovaných signálů 0 10V, např.: topení, klimatizace, solární systémy. Jednotka obsahuje jeden vstupní a jeden výstupní kanál. Výstupní kanál lze využít take pro ovládání stmívaču nebo svítídel s elektronickým předřadníkem. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav indikují barevné LED diody. Výstup: Vstup: Krytí: 5/24V DC ze systémové sběrnice 0 10 V/ 50 ma 0 10 V -10 C až +50 C IP20 na DIN lištu, 2M 1x výstupní kanál 1x vstupní kanál 2x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 15

16 GM-DA04 výstupní modul 0 10 V Modul obsahuje čtyři nezavislé výstupy signálů 0 10V. Primární využití modulu je pro ovládání stmívačů, svítidel s elektronickým předřadníkem nebo proporcionálních termohlavic typu MT010. Pro ovládání termohavic je nutný přípavný zdroj GX-POW24. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav indikují barevné LED diody. Výstup: Krytí: 5/24V DC ze systémové sběrnice 0 10 V/ 50 ma -10 C až +50 C IP20 na DIN lištu, 2M 4x výstupní kanál 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 16 ESTELAR s. r. o. 2009

17 GM-H100 modul pro ovládání termohlavic Modul pro systémy regulaci vytápění pomocí elektrických ventilů. Jednotka obsahuje deset výstupních relé, které umožňují přímé připojení dvoustavových termolavic typu MT4. Na výstupech je spínáno ovládací napětí z vnitřního zdroje. Modul se připojuje na systémovou sběrnici jednotky GR-U01. Stav indikují barevné LED diody. Jištění: Příkon: Výstup: Krytí: 230V AC výměnnou tavnou pojistkou T630mA 16VA 24 V DC/ max. 1,5 A pro každý kanál -10 C až +50 C IP20 na DIN lištu, 6M 10x výstupní kanál 21x indikační LED Připojení na systémovou sběrnici pomocí konektorů strana: 17

18 GA-TL04 / GA-TL01 - adresní modul externích ovladačů Adresovací svorkovnice pro připojení až 4 externích ovladačů na jednu ovládací linku jednotky GR-U01. Typy připojených ovladačů lze libovolně kombinovat (tlačítka/spínače). Ovladačem může být libovolný bezpotenciálový spínací kontakt. Moduly GA-TL01 lze na ovládací linku řadit až do počtu 4 nebo kombinovat s modulem GA-TL04. Podmínkou je použití modulu s unikátní adresou, tj. nesmí být vřazeny dvě stejné ID čísla. GA-TL04 - modul pro připojení až 4 ovladačů GA-TL01 - modul pro připojení jednoho ovladače, s pevnou adresací V z ovládací linky -10 C až +50 C do krabice KU-68 1x bezpotenciálový ovladač - tlačítko/spínač pro GA-TL01 4x bezpotenciálový ovladač - tlačítko/spínač GA-TL04 Připojení na ovládací linku pomocí bezšroubové svorkovnice strana: 18 ESTELAR s. r. o. 2009

19 strana: 19

20 GA-IR04 infra přijímač dálkového ovládání Modul infrapřijímače kódu dálkového ovladače pro zabudování do libovolného krytu. Na svorkovnici tohoto modulu lze připojit až 4 externí ovladače tlačítka a kombinovat tak funkci dálkového ovládání a klasických spínačů v jednom rámečku. Modul umožňuje jednoduchým způsobem naprogramování reakce na přijatý kód DO. Modul se připojuje na ovládací linku jednotky GR-U01. Protokol IR: Přijímaná frekvence: Krytování: 22V/30mA z ovládací linky RC5 38 khz -10 C až +50 C do krabice KU-68 ABB Tango, Time, Element, Alpha Nea nebo jiné dle požadavku Až 15 naprogramovaných kódů 1-4x bezpotenciálový ovladač - tlačítko Možnost zástavby do libovolného krytu Připojení na ovládací linku pomocí bezšroubové svorkovnice strana: 20 ESTELAR s. r. o. 2009

21 GL-C700 kontrolér systému GILD Unlimited Centrální jednotka pro řízení komunikační sběrnice systému v úrovni GILD Unlimited. Jednotka umožňuje nastavení přístupových práv, zabezpečovací a požární signalizace a definice logických funkcí. V interní paměti se uchovává historie všech událostí systému. Jednotka je vybavena rozhraním Ethernet pro ovládání z počítače nebo přes internet. 230V AC Jištění: výměnnou tavnou pojistkou T630mA Příkon: 16VA -10 C až +50 C Krytí: plechový kryt 390 x 290 x 85 na zeď Vlastní zálohovaný zdroj napájení (akumulátor je nutno objednat samostatně) Výstup napájení komunikační sběrnice 12V/5 A 4x programovatelné relé Obvod reálného času Paměť historie událostí strana: 21

22 GL-AL20 přístupová jednotka Sběrnicová jednotka pro ovládání vstupů v závislosti na oprávnění. K jednotce lze připojit dvě čtečky typu EDK2 pro ovládání dveřních zámků. Místo jedné ze čteček je možno připojit spořič energie EHS3. Po přečtění kódu karty nebo otisku prstu ze čtečky sepne relé dle oprávnění. Připojuje se na komunikační sběrnici systému GILD unlimited. 12V DC z komunikační sběrnice nebo externí Odběr: 30mA bez připojených čteček -25 C až +50 C Krytování: plastový kryt 130x 80 x 34 na zeď Až 2 nezávislé čtečky pro dva nezávislé vstupy nebo jeden oboustranně ovládaný Vstup pro dveřní kontakt Vstup pro odchodové tlačítko strana: 22 ESTELAR s. r. o. 2009

23 GL-ER81 jednotka vstupů a výstupů Sběrnicová jednotka pro rozšíření vstupních a výstupních linek systému GILD Multi a GILD Unlimited. Na vstupní linky je možno připojovat libovolné spínací prvky např: pohybová čidla, detektory kouře. Výstupní linky lze využívat libovolně pro bezpotenciálové spínání. Připojuje se na komunikační sběrnici. 12V DC z komunikační sběrnice nebo externí Odběr: max. 50mA Vstupy: 0-35 V AC/DC Výstupy: 100V/2A na každý kontakt relé -20 C až +50 C Krytování: plastový kryt 200 x 142 x 42 na zeď 8x galvanicky oddělených vstupních linek 8x přepínací relé Definice logických funkcí mezi vstupy a výstupy strana: 23

24 GT800 dotykový terminál Komfortní dotykový multifunkční terminal pro konfiguraci, ovládání a monitorování systému GILD unlimited. Obsahuje dotykový TFT display 5,4. Mnoho barevných a designových variant krytování. Modul se připojuje rozhraním Ethernet do sítě LAN. Krytování: 12V/150mA 0 C až +50 C na zeď dle objednávky Komfortní uživatelské rozhraní Grafické vizualizace objektů Alternativa klasických ovládacích prvků Podsvícený display umožňuje ovládání i v noci strana: 24 ESTELAR s. r. o. 2009

25 EDK2 čtečka karet Čtečky EDK2 slouží pro čtení bezkontaktních karet a přívěsků nebo otisků prstů (EDK2-F). Používá se jako externí čtečka pro ovládání dveří podle oprávnění uživatelů náhrada klíčů. Svou konstrukcí jsou určeny pro zástavbu a krytování do libovolných typů instalačních a rozvodných systémů pro dodržení jednotného stylu. Čtečky se připojují k jednotce GL-AL20, která následně pomocí relé ovládá dveřní zámky. Odběr: Typ médií: Biometrický snímač: Krytování: 12V DC z nadřazené jednotky 65 ma EM4100, 125 khz nebo otisk prstu optický -20 C až +50 C libovolné na KU-68 Různé druhy krytování Dvoubarevná signalizační LED Zvuková signalizace vstupu. strana: 25

26 EHS spořič energie Spořiče energie rodiny EHS slouží k signalizaci a ovládání silových okruhů v závislosti na přítomnosti identifikační karty vložené do čtečky EHS. Typické použití čteček EHS je především v hotelových pokojích nebo v systémech inteligentních elektroinstalací pro kontrolu přítomnosti osob v pokoji respektive v budově. Připojuje se k jednotce GL-AL20, možno použít i samostatně (v provedení pouze s kontaktem). Odběr: Typ karet: Krytování: 12V DC z nadřazené jednotky 25/70mA bez/s vloženou kartou EM4100, 125 khz -20 C až +50 C ABB SOLO, SOLO CARAT, ALPHA EXCUSIVE, FUTURE, TANGO, TIME, ELEMENT nebo plastový kryt 75 x 117 x 24 na KU-68 Různé druhy krytování Pracuje jako čtečka karet raguje pouze na oprávněné karty Možnost použití samostatně bezpotenciálový spínací kontakt (EHS2) strana: 26 ESTELAR s. r. o. 2009

27 GS-AM1 analogový pokojový termostat / snímač teploty Teploměr je určen ke snímání, případně ke korekci prostorové teploty interiéru. Měřené hodnoty teploty a polohy ovládacího kolečka jsou vyhodnocovány procesorem, který komunikuje s nadřazeným řídicím systémem. Připojuje se na podružnou sběrnici jednotky GR-U01. Ovladače díky své variabilní funkci najdou vhodné uplatnění především v aplikacích pro řízené vytápění místností (tzv. systémy Individual Room Control). Jejich nízká spotřeba a vysoká přesnost měření je předurčuje pro použití v systémech s větším množstvím měřených míst V DC Odběr: max. 20mA Měřící rozsah: C Relativní vlhkost: < 80% Přesnost měření: ± 0,5 C Doba ustálení: 30 min. -30 C +40 C Krytování: ABB Tango, Alpha Nea Krytí: IP40 na KU-68 Různé druhy krytování Komunikace MODBUS RTU po lince RS485 Připojuje se na podružnou sběrnici jednotky GR-U01 Snadná montáž do standardní instalační krabice Možnost umístění do vícenásobného rámečku strana: 27

28 GS-AMD1 digitální pokojový termostat / snímač teploty Teploměr je určen ke snímání, případně ke korekci prostorové teploty interiéru. Přístroj umožňuje měřit, zobrazit a případně tlačítky a nastavit korekci teploty. Ovladač je vybaven třímístným LCD displejem. Měřená teplota a hodnota korekce jsou vyhodnocovány procesorem, který komunikuje s nadřazeným řídicím systémem. Připojuje se na podružnou sběrnici jednotky GR-U01. Ovládače díky své variabilní funkci najdou vhodné uplatnění především v aplikacích pro řízené vytápění místností (tzv. systémy Individual Room Control). Jejich nízká spotřeba a vysoká přesnost měření je předurčuje pro použití v systémech s větším množstvím měřených míst V DC Odběr: 20mA bez zatíženého výstupu OUT Rozlišení: 0,1 C ( -9,9 40 C ), 1 C ( C ) Přesnost měření: ± 0,5 C -30 C +40 C Krytování: ABB Tango, Time, Element, Alpha Nea na KU-68 Různé druhy krytování Komunikace MODBUS RTU po lince RS485 Připojuje se na podružnou sběrnici jednotky GR-U01 Snadná montáž do standardní instalační krabice Možnost umístění do vícenásobného rámečku GS-AMD1T GS-AMD1A GS-AMD1Ti GS-AMD1E GS-AMD1N GS-AMD1U strana: 28 ESTELAR s. r. o. 2009

29 GS-NOA70 dotykový pokojový termostat / snímač teploty GS -NOA70 je nástěnný ovladač zcela nového typu - hlavní prvek tvoří grafický displej o rozměru 58x38 mm s dotykovým panelem, který poskytuje pohodlné ovládání zařízení pouhým dotykem prstu. Ovladač měří teplotu v místnosti a podle zvolené varianty ovládání může nastavovat režim regulace v místnosti, korekci požadované teploty nebo rychlost ventilátoru Fan-Coil jednotek případně dát povel pro sepnutí libovolného zařízení. Ovladač se připojuje na podružnou sběrnici jednotky GR-U01. Odběr: Rozsah měření: Přesnost měření: Krytí: 12 30V DC max. 40mA -10 C +50 C ± 0,5 C -10 C +50 C IP20 na KU-68 Různé barvy krytů a vany Komunikace MODBUS RTU po lince RS485 Připojuje se na podružnou sběrnici jednotky GR-U01 Snadná montáž do standardní instalacní krabice strana: 29

30 GS-P11M snímač venkovni teploty Snímače teploty P11M jsou určeny pro snímání venkovní teploty pro potřeby regulace vytápění nebo chlazení systémem GILD. Měřené hodnoty jsou vyhodnocovány procesorem, který naměřená data vysílá nadřazenému systému. Komunikace je vedena po lince RS485 protokolem MODBUS RTU. Připojuje se na podružnou sběrnici jednotky GM-U01. Vlastní čidlo teploty se nachází v kovové stopce. Elektronika je umístěna na plošném spoji uvnitř plastové hlavice. Snímač je standardně dodáván se dvěma průchodkami pro kabel o průměru 8mm. Je určen pro římou montáž ve venkovním prostředí a nevyžaduje žádnou provozní údržbu V DC Odběr: max. 20mA Měřící rozsah: -30 C +50 C Přesnost měření: 0,5 C Relativní vlhkost: < 80 % Krytí: IP65 na zeď pomocí držáku GS-P20M snímač intenzity osvětlení Snímač je určen pro snímání intenzity osvětlení v interiéru i exteriéru. Typickým příkladem použití je například ovládání nočního osvětlení nebo ovládání žaluzií v závislosti na intenzitě venkovního osvětlení. Měřené hodnoty jsou vyhodnocovány procesorem, který naměřená data vysílá nadřazenému systému. Komunikace je vedena po lince RS485 protokolem MODBUS RTU. Připojuje se na podružnou sběrnici jednotky GM-U01. Vlastní snímač je zabudován v perforovaném krytu. Provozním podmínkám vyhovuje běžné chemicky neagresivní prostředí, kde snímače vyžadují pouze udržování v čistotě. Odběr: Spektrální citlivost: Teplota okolí hlavice: Krytí: 12 30V DC max. 20mA nm -30 C +50 C IP30 na zeď strana: 30 ESTELAR s. r. o. 2009

31 GX-EV100 univerzální stmívač 1000W Stmívač EV100 umožňuje řízení intenzity osvětlení pomocí signálu 0 10V. Rozsah intenzity osvětlení přednastavit na přístroji. Je možno přepnout na manuální režim a ovládat pomocí tlačítek. V případě přetížení nebo při nadměrném oteplení přístroje dochází k automatické redukci stávajícího výkonu. Při zkratu v obvodu připojeného osvětlení nebo při extrémním přetížení dochází k odpojení výstupu přístroje. Připojuje se k modulu GM-DA04 nebo GM-AD01. Odběr: Výstupní výkon: Vstup 0 10V: Krytí: 230 VAC max. 13mA 1000W 1,5mA -10 C +45 C IP20 na DIN lištu, 2M Regulace výkonu přes rozhraní 0 10V Snadná montáž na DIN lištu Ochrana proti přetížení a nadměrnému oteplení přístroje strana: 31

32 GSM modul pro komunikaci a ovládání přes GSM (SMS) GSM brána s modulem Siemens TC35 vybavená velkým množstvím programovatelných funkcí, které zvyšují komfort obsluhy. Je řešena stavebnicovým systémem umožňujícím další zvyšování užitkových vlastností zařízení (16/12kHz+CLIP, zálohování, modul pro připojení na pobočku, modul FAX atd.). S modulem Siemens TC35 je určena pro sítě 900MHz i 1800MHz. V systému GILD je GSM modul využívám pro dálkové ovládání a monitorování budovy pomocí SMS zpráv. Připojuje se k převodníku GR-DH1 nebo jednotce GL-C700 na port RS VAC (síťový adaptér) Příkon: max. 15 VA Bezpečnostní třída: dle ČSN EN třída 2 Komunikace: RS232C +5 C +40 C Relativní vlhkost: 10% 80% při 30 C Krytí: IP20 na zeď Jištění tepelnou pojistkou na adaptéru Pracovní poloha libovolná Snadná montáž na zeď strana: 32 ESTELAR s. r. o. 2009

33 GSW-PROFI uživatelský konfigurační a řídící software Software pro konfiguraci a rozšířené řízení systému GILD. Využívá se především v úrovni GILD Unlimited pro společnou správu osvětlení, vytápení zabezpečení nebo kontroly přístupu do objektu. Software GSW-PROFI umožňuje pohodlnou konfiguraci a parametrizaci celého systému. Sestavení technologie probíhá přehlednou formou animovaných grafických symbolů. Každý koncový prvek systému (výstupní relé, tlačítko, měřící vstup) může být opatřen popisem pro přehlednost a další použití. Pro každý takový prvek lze adresně nastavit a kdykoliv změnit jeho chování a vazby s jinými prvky. Program osahuje několik úrovní chráněných heslem. Servisní nebo montážní technik má tak po zadání hesla přístup k celé konfiguraci a instalaci HW modulů. Koncový uživatel má již pouze vizualizační software, který mu usnadňuje dialog s technologií, poskytuje on-line monitorování a ovládání, a take vytváří přehledy událostí v systému. Ukázka grafického zobrazení technologie: Parametry pro podporu sensoru intenzity osvětlení Ovládání světelného okruhu na základě časového plánu Časový vypínač Stavy jednotlivých složek světla (RGB) v případě vícebarevného provedení strana: 33

34 Ukázka zobrazení pro ovládání žaluzií: Ovládání žaluzie č.: 7 Ovládání žaluzií skupiny č.: 2 (5, 6, 7) Doba přeběhu nahoru a dolů pro tlačítko Doba přeběhu nahoru a dolů pro časový plán Skupina vybraného modulu Výstupní sestavy: Systém provádí archivaci skutečných provozních hodin jednotlivých zdrojů a to po měsících do hloubky 5-ti let. Systém provádí archivaci požadovaných a skutečných teplot pro každou větev a to každých 15 minut do hloubky 24 hodin. Požadavky na HW: Celý systém je vyvíjen v prostředí Visual C++.net a je spustitelný pod operačními systémy Windows 98, Windows NT 4.0 (service pack 6a nebo vyšší), Windows Millennium Edition, Windows 2000 with Service Pack 2 nebo vyšší, Windows XP Professional, Windows XP Home Edition a Windows Server Doporučené rozlišení grafické karty je 1024x768 a vyšší. strana: 34 ESTELAR s. r. o. 2009

35 Nádstavba GWS-TOUCH GSW-TOUCH je rozšíření software GSW-PROFI pro realistickou vizualizaci a ovládání objektu na dotykovém terminálu nebo PC. Vzhled ovládací obrazovky lze uživatelsky upravit podle konkrétní instalace. Půdorys objektu lze naiportovat a umístit v něm ovládací prvky, tak aby odpovídaly reálnému umístění v objektu. Zapnutí nebo vypnutí probíhá jením dotykem nebo kliknutím na ikonu konkrétního světla. Dále lze monitorovat a nastavovat například teploty v jednotlivých místnostech nebo centrálně přepínat režimy systému. Ukázka vzhledu základní obrazovky GSW-TOUCH: Nádstavba GWS-WEB GSW-WEB je opět rozšíření software GSW-PROFI pro vzdálený přístup k monitorování a ovládání systému přes internetový prohlížeč. Dostupné jsou vybrané funkce formou webové stránky. Vzdáleně je tak možno např.: ovládat osvětlení, změnit teplotu pro vytápění. Výhodou je možnost kontroly objektu kdykoliv a kdekoliv na světě bez nutnosti instalovat sw. Stačí pouze jakýkoliv počítač s připojením na internet. Podmínkou fungování je správná konfigurace připojení k internetu a zabepečení na starně objektu který má být monitorován. strana: 35

36 Příslušenství Termohlavice MT4-024-NO Malý přímý termoelektrický pohon Smart-T je určen pro dvoubodové časově nastavitelné a PWM regulátory topení a chlazení vybavené ventilátory, otopnými tělesy, podlahovým vytápěním a konvektory. Uchycení na standardních ohřívacích / chladících ventilech, termostatických ventilech otopných těles, ventilových vložkách pro potrubí a kompaktní otopná tělesa s připojením M30 x 1,5. 24V AC, DC Maximální proud: 0,7A Spotřeba: <3W Zdvih: 4mm 0 C +50 C Krytí: IP44 Délka kabelu: 1m Termohlavice MT010-N proporcionální 0 10V Malý přímý termoelektrický pohon MT010 je společně s prostorovými termostaty určen pro regulaci vytápěcích a chladících systémů. Tato mikroprocesorově řízená hlavice zaručuje přesné řízení zdvihu. Termostatická hlavice MT010 je vhodná pro 2-cestné ventily V5822 a V5832 se zdvihem 2,5 mm a termostatické ventily Honeywell s 2,5 3 mm zdvihem. Pro ovládání ventilu slouží jednotka GM-DA04. Pro napájení ventilu musí být použito přídavné napájení 24V AC. Maximální proud: Spotřeba: Zdvih: Krytí: Délka kabelu: 24V AC 1,2 A 2W 3,5 mm 0 C +60 C IP54 1m strana: 36 ESTELAR s. r. o. 2009

37 Dálkový ovladač IRDO Infračervený dálkový ovladač určený k ovládání elektronických zařízení v systému GILD, přes modul přijímače GA-IR04. Velmi jednoduché programování tlačítek na požadované fuknce. Provoz na baterie 2x AAA (součást dodávky). Pracuje vždy společně s přijímačem GA-IR04. Přídavný zdroj GX-POW24 Napájecí spínaný stabilizovaný zdroj s výstupním napětím 24V/2,5A AC/DC. Elektronická ochrana proti zkratu, přetížení a přepětí. Možnost jemného donastavení výstupního napětí trimrem v rozsahu ± 10%. V provedení 4,5 modul, upevnění na DIN lištu. Zdroj je určen pro napájení termohlavic nebo jiných modulů, které vyžadují externí napájení. Identifikační karta nebo přívěšek Rf-ID ID karty nebo přívěsky se v systému GILD využívají pro bezpečné a jednoduché ovládání systému (zapnutí vypnutí EZS) nebo pro realizaci přístupového systému. Nejčastější podobou bezkontaktních transpondérů jsou karty (velikost kreditní plastové karty) s možností umístění potisku, dále to mohou být také nejrůznější přívěsky s otvorem pro připnutí ke klíčům. strana: 37

38 Příslušenství EZS K systému gild lze pripojovat prostorové PIR detektory různých typů a další komponenty pro funkce EZS a EPS. Pomocí těchto prvků bude rozšířena funkčnost systému pro zabezpečení objektu. Toto řešení integruje EZS systém pod jednu centrální správu a provázanost s ostatními funkcemi systému GILD. K disposici jsou: Pohybové detektory (nástěnné, stropní) Detektory kouře Dveřní a okenní kontakty Poplachové sirény Zálohovací akumulátory Zálohovací bezúdržbové akumulátory pro zajištění vybraných funkcí systému i při výdadku síťového napájení. Využívá se zejmáne v úrovni GILD unlimited pro zálohování jednotky GL-C700 k zajištění funkcí zabezpečení a ovládání dveřních zámků. strana: 38 ESTELAR s. r. o. 2009

39 Rozvaděčové kryty Elektrorozvaděče slouží pro osazení modulů GM a GX systému GILD. Ocelové dveře s možností instalování zámků a s mikrospínači pro signalizaci otevření dveří, zaručují přístup a použití pouze oprávněným uživatelům. Obsahují připravené profily pro instalaci vývodek a větrací otvory pro udržování bezpečné teploty umístěných modulů. Kryt na DNI 440 x 616 x 120mm Kryt na DNI 600 x 760 x 120mm strana: 39

40 Ceník koncová cena typ popis mod bez DPH rozvaděčové jednotky GR-U01 rozvaděčová řídící jednotka Kč GR-DH1 převodník na Ethernet Kč rozvaděčové jednotky GM-R20 spínací modul (2xrelé NO, 16A, detekce fáze) do rozvaděče Kč GM-R120 spínací modul (12xrelé NO, 10A, detekce fáze) do rozvaděče Kč GM-R21 spínací modul (2xrelé přepínací, 10 A) do rozvaděče Kč GM-Z10 modul ovládání žaluzií (1 kanál) do rozvaděče Kč GM-Z60 modul ovládání žaluzií (6 kanálů) do rozvaděče Kč GM-I02 modul měření proudu 0-16A (2 kanály) Kč GM-AD01 modul 0-10 V (1x vstup, 1x výstup) Kč GM-DA04 modul 0-10 V (4x výstup) svítidla s předřadníkem, stmívače, termohlavice Kč GM-H100 modul pro přímé ovládání termohlavic 24V, 0/1 (10 výstupů) Kč GX-POW24 přídavný napájecí zdroj 24V/2,5 A, AC Kč GX-EV100 stmívač universální 1000W, RLC zátěž, ovládání 0-10V Kč ovládací moduly GA-IR04 infra přijímač dálkového ovládání (4 tlačítka) Kč GA-TL01 adresní modul pro připojení tlačítek (1 tlačítko) 95 Kč GA-TL04 adresní modul pro připojení tlačítek (4 tlačítka) 130 Kč GS-AM1T analogový pokojový termostat/snímač teploty - Tango Kč GS-AM1A analogový pokojový termostat/snímač teploty - alpha nea Kč GS-AMD1T digitální pokojový termostat/snímač teploty s LCD displayem - Tango Kč GS-AMD1A digitální pokojový termostat/snímač teploty s LCD displayem - alpha nea Kč GS-AMD1E digitální pokojový termostat/snímač teploty s LCD displayem - Element Kč GS-AMD1Ti digitální pokojový termostat/snímač teploty s LCD displayem - Time Kč GS-AMD1U digitální pokojový termostat/snímač teploty s LCD displayem - Unica Kč GS-AMD1N digitální pokojový termostat/snímač teploty s LCD displayem - Niko Kč GS-NOA70 pokojový termostat/snímač teploty s dotykovým displayem Kč GS-P11M snímač venkovní teploty Kč GS-P20M snímač intenzity osvětlení - venkovní Kč sběrnicové moduly GL-C700 řídící kontrolér sběrnice v úrovni GILD Unlimited Kč GL-AL20 dveřní modul pro dvě čtečky, 2 relé Kč GL-ER81 IO modul 8 vstupů, 8 relé (2A) Kč software GSW základní SW pro konfiguraci systému zdarma GSW-PROFI pokročilý uživatelský konfigurační a řídící software včetně Kč grafické vizualizace prvků pro monitorování a ovládání systému obsahuje kompletní řízení vytápění a regulace GSW- TOUCH sw nadstavba pro grafické ovládání a monitorování systému Kč Možnost definice grafiky a vkládání půdorysů objektu (jen s GSW- PROFI) GSW-WEB web rozhraní pro přístup přes internet (jen s GSW-PROFI) Kč strana: 40 ESTELAR s. r. o. 2009

41 koncová cena typ popis mod bez DPH doplňkové moduly GT800 dotykový multifunkční terminál Kč GSM modul pro komunikaci a ovládání přes GSM (SMS) Kč MT4-024-NO termohlavice 24V AC, (0/1), v klidu otevřeno 690 Kč MT010-N termohlavice proporcionální (0-10V), 24V AC Kč IRDO infračervený dálkový ovladač (11 tlačítek) 650 Kč ID identifikační karta nebo přívěšek, Rf-ID 59 Kč EHS3B spořič energie (cena bez krytu) Kč EDK2B-OEM čtečka karet v libovolném krytu (cena bez krytu) Kč EDK2F čtečka otisků prstů Kč rozvaděčové kryty MADIN4/0 variabilní ocelový kryt systému DIN o velikost 440 x 616 x 120mm, Kč ocelové dvířka, zemnící spoje, mikrospínač MADIN4/1 krycí panel 140mm pro MADIN4 s otvorem a plastovými záslepky 204 Kč MADIN4/2 krycí panel 140mm pro MADIN4 s prostřihem 138 Kč MADIN4/3 krycí panel 40mm pro MADIN4 s 15 otvory pro konektory RJ45 54 Kč MADIN4/4 krycí panel 140mm pro MADIN4 plný 96 Kč MADIN4/5 krycí panel 180mm pro MADIN4 plný 120 Kč MADIN4/L DIN lišta pro MADIN4 60 Kč MADIN6/0 variabilní ocelový kryt systému DIN o velikost 600 x 760 x 120mm, ocelové dvířka, zemnící spoje, mikrospínač Kč MADIN6/1 krycí panel 140mm pro MADIN6 s otvorem a plastovými záslepky 228 Kč MADIN6/2 krycí panel 140mm pro MADIN6 s prostřihem 168 Kč MADIN6/3 krycí panel 40mm pro MADIN6 s 21 otvory pro konektory RJ45 60 Kč MADIN6/4 krycí panel 140mm pro MADIN6 plný 126 Kč MADIN6/5 krycí panel 180mm pro MADIN6 plný 144 Kč MADIN6/L DIN lišta pro MADIN6 101 Kč MADIN-ZEM zemnící svorkovnice pro MADIN4 a MADIN6 167 Kč strana: 41

42 Kontaktní informace Výrobce systému GILD: ESTELAR s.r.o. Samostatnost Holešov Czech Republic tel.: gsm: fax.: VoIP: web: Na naleznete vždy aktuální informace a také vzorové rozpočty systému GILD pro vytvoření rámcové představy o nákladech na pořízení systému. Zhlédněte také další produkty na: Všechny ceny jsou uvedeny bez DPH 19% nebo 9 % (sazba daně bude připočtena dle 48a zákona o DPH). Verze dokumentu: 9/2009 Vydáno: Platnost: od data vydání do vydání nové verze Všechny obsažené informace a vyobrazení mají informativní charakter. Výrobce si vyhrazuje právo na změnu cen, sortimentu, technické specifikace nebo designu bez předchozího upozornění. strana: 42 ESTELAR s. r. o. 2009
