1 Specifikace přístrojů pro laboratoř katalyzátorů Uchazeč použije části odpovídající jeho nabídce. V tabulkách do sloupců doplní podle povahy parametru buď ANO/NE (případně jiný slovní údaj) nebo konkrétní číselnou hodnotu. Žádný řádek nesmí být opomenut. Nutno zdůraznit, že odpověď NE lze připustit pouze u některých hodnoticích kritérií; v tabulce minimální technické požadavky musí být odpověď vždy ANO nebo uvedená číselná hodnota odpovídající požadovanému intervalu nebo lepší. část A Hněták stroj pro přípravu tvárlivých katalyzátorových hmot Zařízení tvoří hněták, stroj na hnětení směsi práškovitých hmot v přítomnosti peptizujících látek za vzniku tvárlivé pasty požadovaných reologických vlastností s dynamickou viskozitou až v řádech milionů mpas. hnětací lopatky a součásti nádoby přicházející do kontaktu s produktem jsou vyrobeny z nerezové oceli typu 316 dvouplášťová hnětací nádoba s možností ohřevu a chlazení max. množství zpracovávaného materiálu v rozmezí ml min. množství zpracovávaného materiálu v rozmezí ml ohřev a chlazení pracovního prostoru minimálně v rozmezí teplot 5-80 C nastavitelná rychlost a směr otáčení lopatek měření teploty při hnětení měření teploty v duplikaci nádoby plynulá regulace otáček a směru chodu možnost práce za podtlaku snadné čištění bez použití nářadí součástí dodávky jsou: - čidlo pro měření teploty v hněteném prostoru - hnětací nádoba s dvojitým pláštěm - odpovídající termostat s veškerým potřebným příslušenstvím pro jeho připojení k přístroji (hadice, koncovky, armatury, ) konfigurace přístroje český překlad manuálu na obsluhu 80% vertikální = 100 b. horizontální = 0 b. 20%

2 část B Extrudér s předmísičem stroj pro přípravu katalyzátorových hmot ve tvaru extrudátů (výtlačků) Zařízení tvoří extrudér, stroj na protlačování tvárlivé katalyzátorové hmoty/pasty ze směsí Al 2 O 3, TiO 2, SiO 2, zeolitů atd. s aktivními složkami o požadovaných reologických vlastnostech přes kovovou matrici s různě tvarovanými otvory do výtlačků (extrudátů) s požadovanou velikostí a tvarem, charakterizovaným jejich průřezem a doplněný předmísičem pro předmísení/zvlhčení práškových směsí před extrudací. části přicházející do kontaktu s produktem jsou vyrobeny z nerezové oceli typu 316 nebo PTFE min. zpracovávané množství g axiální i radiální extruze ohřev a chlazení pracovního prostoru minimálně v rozmezí teplot 5-80 C jednošnekový systém možnost snadného čištění a rozebírání (bez použití nářadí - křídlové matice, spony apod.) měření a záznam teploty při extruzi volitelná rychlost protlačování vyhodnocení procesu extrudace pomocí PC se softwarem předmísič pro předmísení/zvlhčení práškových směsí před extrudací (samostatný přístroj - pracovní objem min ml, nerezové provedení - mísa, metly atd., elektronická regulace otáček, snadné odnímání mísy, snadné čištění) součástí dodávky jsou: - příslušenství pro axiální i radiální extruzi včetně 1ks matrice pro radiální i pro axiální extruzi (obě kruhové otvory průměr 1 mm) - čidla pro měření teploty - předmísič práškových směsí - PC (notebook) se softwarem - matrice pro axiální extruzi s kruhovým, trojlístkovým a čtyřlístkovým průřezem (po 1 ks od každého tvaru a rozměru) specifikace matric Pozn.: Otvory jsou symetricky rozmístěné po obvodu matrice tvar průřezu průměr otvorů počet otvorů v matrici kruhový, troj a čtyřlístkový 1,5 mm kruhový, troj a čtyřlístkový 2,5 mm 8-12 kruhový, troj a čtyřlístkový 4 mm 6-8 uchazeč s přístrojem dodá vše potřebné pro připojení a provede připojení k termostatu zadavatele (typ Julabo FP40-MA) -

3 nastavení rychlosti protlačování český překlad manuálu na obsluhu 80% plynulé = 100 b. stupňovité = 0 b. 20%

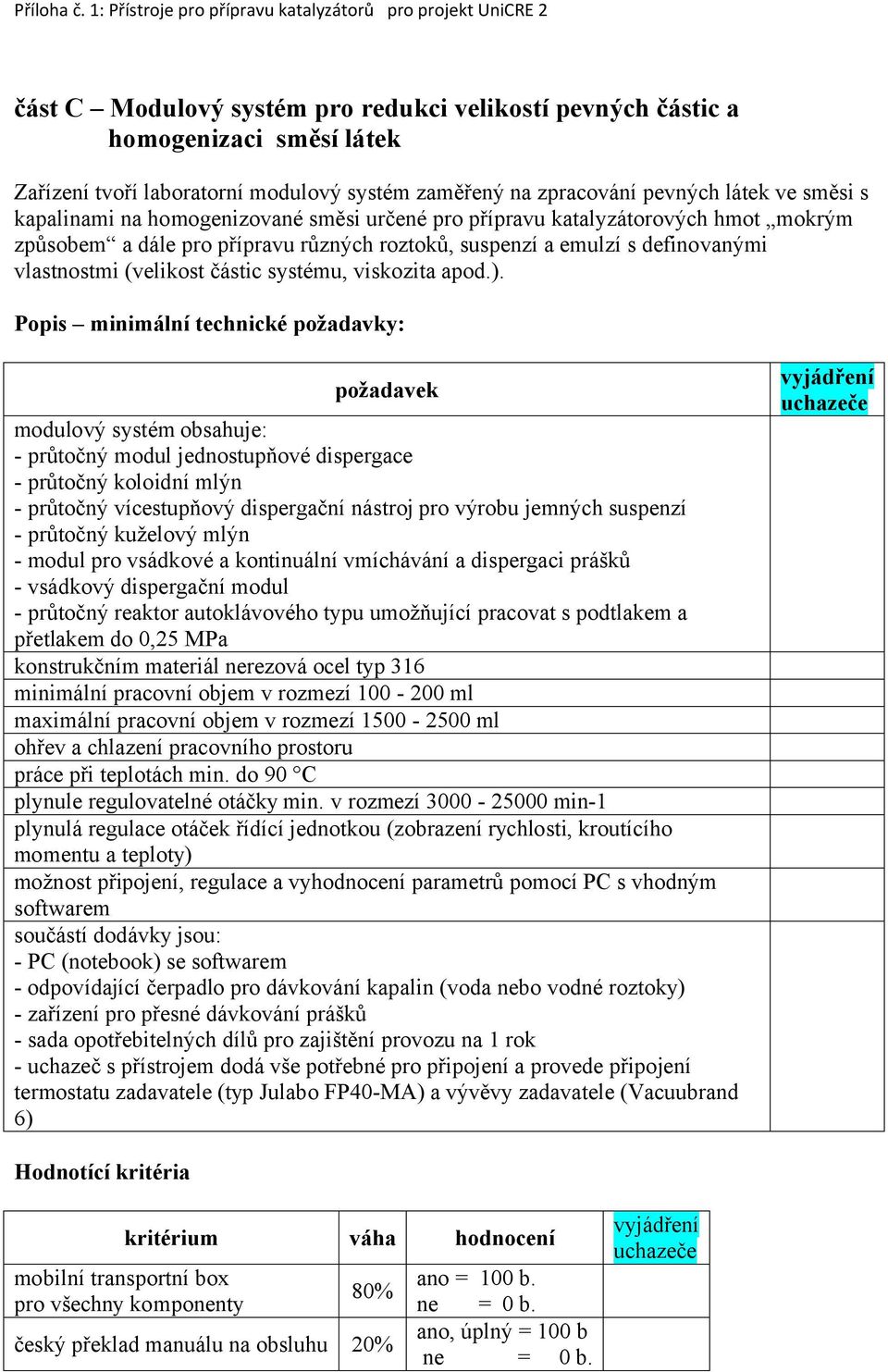

4 část C Modulový systém pro redukci velikostí pevných částic a homogenizaci směsí látek Zařízení tvoří laboratorní modulový systém zaměřený na zpracování pevných látek ve směsi s kapalinami na homogenizované směsi určené pro přípravu katalyzátorových hmot mokrým způsobem a dále pro přípravu různých roztoků, suspenzí a emulzí s definovanými vlastnostmi (velikost částic systému, viskozita apod.). modulový systém obsahuje: - průtočný modul jednostupňové dispergace - průtočný koloidní mlýn - průtočný vícestupňový dispergační nástroj pro výrobu jemných suspenzí - průtočný kuželový mlýn - modul pro vsádkové a kontinuální vmíchávání a dispergaci prášků - vsádkový dispergační modul - průtočný reaktor autoklávového typu umožňující pracovat s podtlakem a přetlakem do 0,25 MPa konstrukčním materiál nerezová ocel typ 316 minimální pracovní objem v rozmezí ml maximální pracovní objem v rozmezí ml ohřev a chlazení pracovního prostoru práce při teplotách min. do 90 C plynule regulovatelné otáčky min. v rozmezí min-1 plynulá regulace otáček řídící jednotkou (zobrazení rychlosti, kroutícího momentu a teploty) možnost připojení, regulace a vyhodnocení parametrů pomocí PC s vhodným softwarem součástí dodávky jsou: - PC (notebook) se softwarem - odpovídající čerpadlo pro dávkování kapalin (voda nebo vodné roztoky) - zařízení pro přesné dávkování prášků - sada opotřebitelných dílů pro zajištění provozu na 1 rok - uchazeč s přístrojem dodá vše potřebné pro připojení a provede připojení termostatu zadavatele (typ Julabo FP40-MA) a vývěvy zadavatele (Vacuubrand 6) mobilní transportní box pro všechny komponenty 80% český překlad manuálu na obsluhu 20% ano = 100 b.

5 část D Srážecí aparatura pro přípravu nerozpustných pevných látek Zařízení tvoří srážecí aparatura pracující za atmosférického nebo sníženého tlaku určená pro přípravu koprecipitovaných katalyzátorových hmot sestávající ze srážecího reaktoru vybaveného míchadlem, ohřevem a chlazením, dále dávkovacím zařízením minimálně 2 kapalných proudů, jejichž poměr je řízen hodnotou ph a teplotou a dávkovacím zařízením pro přívod plynu, vybavená spodním vypouštěcím ventilem pro odvod vzniklé suspenze a doplněná filtračním a promývacím zařízením. materiál reaktorové nádoby chemicky odolné sklo (borosilikátové) smáčené díly ze skla nebo PTFE variabilní systém s možností jednoduché a rychlé výměny reakčních nádob pro různé objemy s využitím stejného stojanu objem dvouplášťových reaktorových nádob 1000, 2000 a 5000 ml odnímatelné víko shodné pro všechny velikosti nádob regulace otáček míchadla min. v rozmezí ot./min. ohřev a chlazení pracovního prostoru minimálně v rozmezí teplot C možnost práce za podtlaku min. 25 kpa regulace a řízení celého procesu srážení musí být zajištěno manuálně na aparatuře pomocí řídící jednotky a nebo souběžně pomocí připojeného PC s vhodným softwarem pro ovládání a vyhodnocení procesu ovládané pracovní veličiny - teplota, ph, otáčky míchadla, nástřiky čerpadel, průtok plynu nástřikový systém kapalných proudů (čerpadla vč. zásobníků o objemu ml) požadovaný pracovní rozsah čerpadel alespoň ml/h minimálně 1 přívod plynu s regulátorem průtoku (dusík, pracovní rozsah alespoň Nl/h) filtrační a promývací přetlakové zařízení (typ. kalolis) pro filtraci suspenzí a promytí filtračního koláče ze srážecí aparatury a dalších v laboratoři připravených materiálů/suspenzí např. zeolitů, hydrotalcitů, filtrace suspenze v množství 1-50 litrů (obsah pevného podílu do 5 %) a následné promytí filtračního koláče vhodnou kapalinou (nejčastěji vodou) předpokládaná velikost částic suspenze 0,5-100 µm počet filtračních elementů min. 12 počet přídavných naplavovacích rámů min. 6 velikost rámů a filtračních elementů v rozmezí x cm snadné rozebírání sestavy kalolisu jedním stahovacím šroubem a snadné čištění zařízení z důvodu zamezení kontaminace předchozím filtrovaným/promývaným materiálem možnost filtrace i jen s několika elementy (při menším množství filtrované suspenze)

6 Součástí dodávky jsou: kompletní sestava přístroje (stojan, míchadlo, motor, ohřev/chlazení, těsnění, víko atd.) dvouplášťové reaktorové nádoby s kulatým dnem a dolní výpustí o objemu 1000, 2000 a 5000 ml PC (notebook) s ovládacím a vyhodnocovacím softwarem procesu srážení ovládací mikroprocesorová jednotka s možností vkládání nastavení a parametrů připravených předem na PC pomocí přenosného Flash disku, včetně záznamu reakčních parametrů jednotka a čidla pro měření teploty a ph včetně potřebného příslušenství sada opotřebitelných dílů pro zajištění provozu na 1 rok nástřiková čerpadla dvou kapalných proudů včetně zásobníků a potřebného příslušenství regulátor řízení tlaku a dávkování plynu včetně potřebného příslušenství k jeho připojení k redukčnímu ventilu tlakové lahve probublávací nástavec pro zavádění srážecího plynu do roztoku/suspenze v reaktorové nádobě odpovídající termostat pro chlazení a ohřev včetně provozní kapaliny a potřebného příslušenství pro jeho připojení k přístroji veškerý ostatní doplňkový materiál (připojovací armatury, těsnění, hadice, koncovky atd.) kompletní sestava filtračního a promývacího zařízení, včetně dávkovacího čerpadla s manometrem a by-passem na regulaci výkonu, nádobou na připravenou/čerpanou suspenzi (objem min. 10 litrů) a všech potřebných armatur, hadic, koncovek filtrační desky ke kalolisu v tomto počtu: nominální zádržnost počet desek 0,4 µm 400 ks 0,8 µm 400 ks 2 µm 400 ks 4 µm 200 ks Automatické řízení procesu 50% materiál filtračního zařízení 30% český překlad manuálu na obsluhu 20% Ano = 100 b. Ne = 0 b. antikorozní ocel = 100 b. plast = 50 b.

7 část E Tabletovací stroj s hnací jednotkou Zařízení tvoří jednoduchý razící tabletovací lis vybavený elektrickým pohonem určený pro lisování práškovitých materiálů a směsí (nejčastěji Al 2 O 3, TiO 2, SiO 2, zeolitů atd.) do válcovitých výlisků o různém průměru a výšce závisející na fyzikálně-chemických vlastnostech zpracovávaného materiálu. automatizovaný režim tabletace tj. plnění materiálu, lisování a odběr tablet probíhá kontinuálně minimální kapacita tabletování 350 ks tablet/h průměr lisovaných tablet min. v rozmezí 2-10 mm regulace lisovacího tlaku a výšky výlisků/tablet maximální lisovací síla min. 3 t zobrazení lisovacího tlaku ochrana proti přetížení součástí dodávky je sada kompletních raznic pro různé průměry tablet a náhradních dílů k nim: průměr tablety typ raznice počet náhradní díly k raznici 2 mm čtyřrazník 1 ks 10x vrchní pin, 10x spodní pin 3 mm čtyřrazník 1 ks 10x vrchní pin, 10x spodní pin 4 mm čtyřrazník 1 ks 10x vrchní pin, 10x spodní pin 5 mm čtyřrazník 1 ks 10x vrchní pin, 10x spodní pin 6 mm čtyřrazník 1 ks 10x vrchní pin, 10x spodní pin 10 mm jednorazník monolit 3 ks bez náhradních dílů maximální lisovací tlak 80% český překlad manuálu na obsluhu 20% 4 t a více = 100 b. 3,1-3,9 t = 50 b.

8 část F Planetový mlýnek Zařízení tvoří jednopozicový planetový mlýnek pro rychlé mletí tvrdého, křehkého a vláknitého materiálu na zrnitost menší než 10 mikrometrů materiál pracovních částí (miska, víko a mlecí segmenty) wolframkarbid maximální vstupní velikost drcených částic min. 8 mm množství zpracovávaného vzorku od 10 ml volitelná regulace otáček min. v rozmezí min-1 objem mlecí misky min. 200 ml mletí za sucha i mokra mletí v atmosféře jiného plynu (dusík) možnost měření tlaku a teploty v průběhu mletí (není součástí dodávky) součástí dodávky jsou: - mlecí nádoba/víko umožňující připojení přívodu inertní atmosféry včetně potřebného příslušenství (těsnění, koncovky atd.) - 2 sady mlecích těles pro různou účinnost mletí 1) průměr koulí 10 mm, min. počet 50 ks 2) průměr koulí 20 mm, min. počet 15 ks max. množství mletého materiálu 50% max. velikost vstupních částic 30% český překlad manuálu na obsluhu 20% více než 120 ml = 100 b ml = 50 b. 99 ml a méně = 0 b. 10 mm a více = 100 b. 8,1-9,9 mm = 50 b.

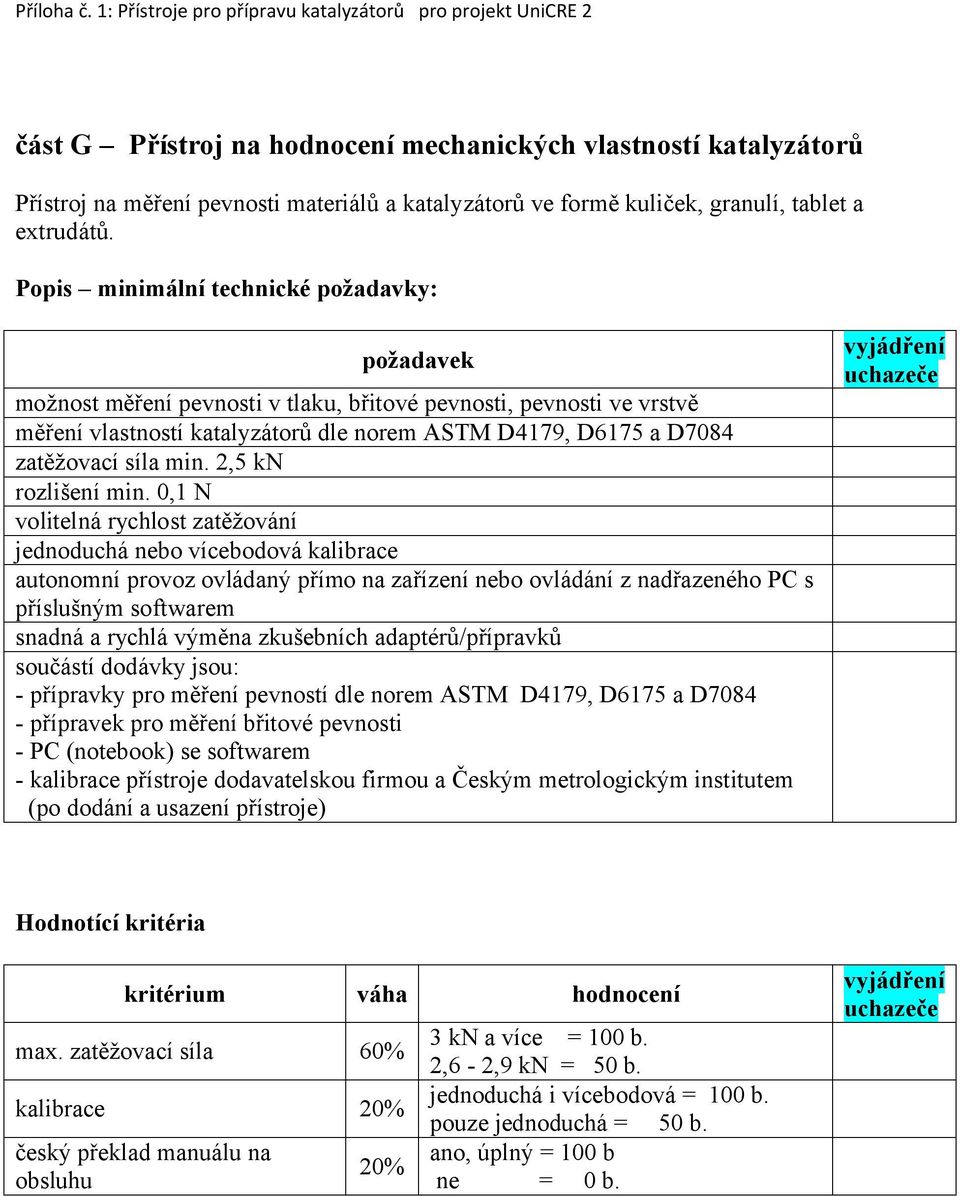

9 část G Přístroj na hodnocení mechanických vlastností katalyzátorů Přístroj na měření pevnosti materiálů a katalyzátorů ve formě kuliček, granulí, tablet a extrudátů. možnost měření pevnosti v tlaku, břitové pevnosti, pevnosti ve vrstvě měření vlastností katalyzátorů dle norem ASTM D4179, D6175 a D7084 zatěžovací síla min. 2,5 kn rozlišení min. 0,1 N volitelná rychlost zatěžování jednoduchá nebo vícebodová kalibrace autonomní provoz ovládaný přímo na zařízení nebo ovládání z nadřazeného PC s příslušným softwarem snadná a rychlá výměna zkušebních adaptérů/přípravků součástí dodávky jsou: - přípravky pro měření pevností dle norem ASTM D4179, D6175 a D přípravek pro měření břitové pevnosti - PC (notebook) se softwarem - kalibrace přístroje dodavatelskou firmou a Českým metrologickým institutem (po dodání a usazení přístroje) max. zatěžovací síla 60% kalibrace 20% český překlad manuálu na obsluhu 20% 3 kn a více = 100 b. 2,6-2,9 kn = 50 b. jednoduchá i vícebodová = 100 b. pouze jednoduchá = 50 b.

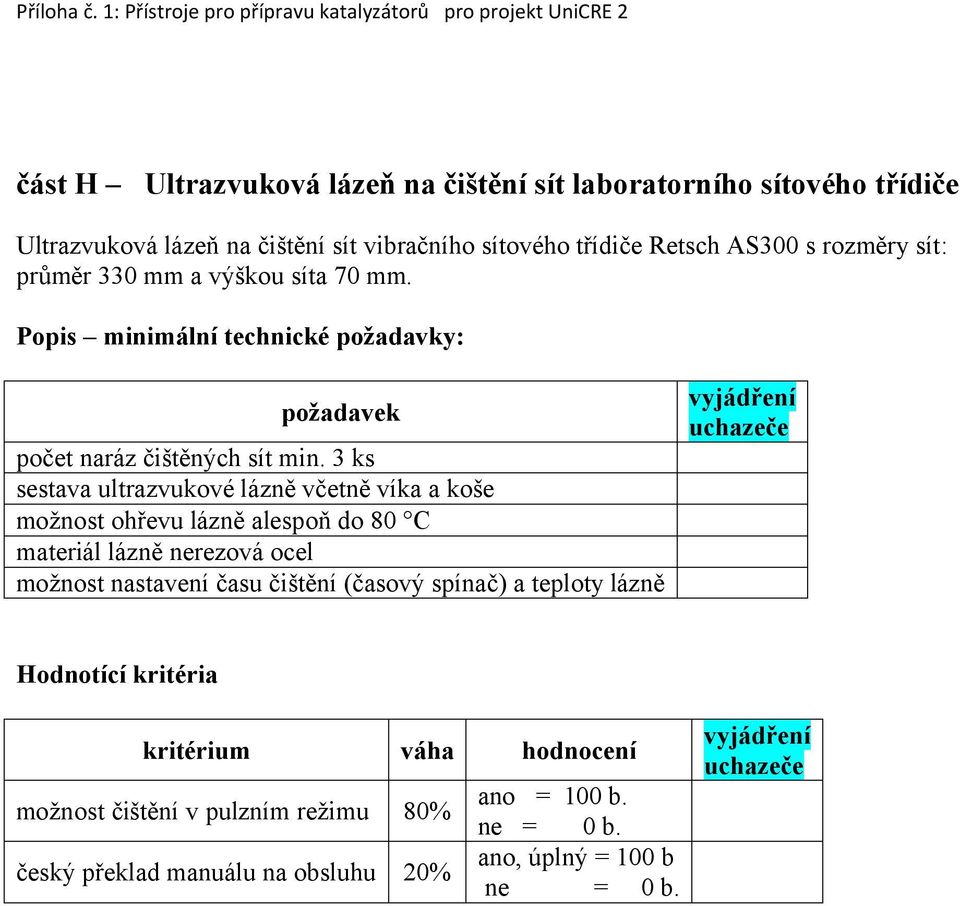

10 část H Ultrazvuková lázeň na čištění sít laboratorního sítového třídiče Ultrazvuková lázeň na čištění sít vibračního sítového třídiče Retsch AS300 s rozměry sít: průměr 330 mm a výškou síta 70 mm. počet naráz čištěných sít min. 3 ks sestava ultrazvukové lázně včetně víka a koše možnost ohřevu lázně alespoň do 80 C materiál lázně nerezová ocel možnost nastavení času čištění (časový spínač) a teploty lázně možnost čištění v pulzním režimu 80% český překlad manuálu na obsluhu 20% ano = 100 b.

11 část I Ruční tabletovací lis Hydraulický ruční peletovací/tabletovací lis pro výrobu tablet z práškových materiálů pracovní výška lisu min. 130 mm lisovací síla min. 20 t hydraulický zdvih min. 25 mm materiál tabletovacího přípravku nástrojová kalená ocel s tvrdostí min. 50 HRC ukazatel lisovacího tlaku součástí dodávky jsou nástroje pro výrobu pelet/tablet o průměru 15 mm a 40 mm hydraulický zdvih 30% lisovací síla 30% pracovní výška 20% český překlad manuálu na obsluhu 20% 30 mm a více = 100 b ,9 mm = 50 b. 25 t a více = 100 b ,9 t = 50 b. 140 mm a více = 100 b ,9 mm = 50 b.

12 část J Vypalovací muflová pec 2 stejné kusy Pec k žíhání vzorků uvolňujících těkavé a agresivní zplodiny (NO x, SO 2, SO 3, Cl 2, NH 3 atd.) s nuceným odtahem zplodin a úpravou pro možnosti žíhání v inertní atmosféře (N 2 ) žíhání do teplot min C nerezový plášť pece s odvětráním ventilátorem zabraňujícím kondenzaci rozměry žíhacího prostoru: šířka min. 230 mm hloubka min. 250 mm výška min. 160 mm komínek s ventilátorem k odsávání zplodin přívod inertního plynu do prostoru pece (N 2 ) programovatelná regulace - automatické zapnutí a vypnutí, rychlost nárůstu nebo poklesu teploty, volba složitější křivky výpalu (prodlevy - náběhy), ovládání odtahového ventilátoru, časovač nastavení teploty s krokem 1 C programovací krok max. 1 minuta volitelná teplotní křivka min. z 8 segmentů (4 náběhy na požadovanou teplotu a 4 prodlevy) funkce zpožděného zapnutí, vypnutí topení (časovač) zobrazení aktuální teploty v prostoru pece a aktuální fáze programu rozhraní a pro připojení PC se softwarem k monitorování a archivaci naměřených hodnot součástí dodávky jsou: - odtahový komínek s ventilátorem - přívod inertního plynu do prostoru pece včetně přípojky v peci, manometru, průtokoměru a uzávěru - PC (notebook) se softwarem, konektorem a propojovacím kabelem pro monitorování a archivaci naměřených hodnot - kalibrační list pro teploty 500, 800 C rozměry pece - šířka 30% 235 mm a více = 100 b. rozměry pece - hloubka 30% 255 mm a více = 100 b rozměry pece - výška 20% 165 mm a více = 100 b. český překlad manuálu na obsluhu 20%
