NÁVOD K OBSLUZE. Obj. č.: (50 W) / (80 W) Obsah Strana. Úvod (účel použití pájecí stanice) Bezpečnostní předpisy...

Transkript

1 NÁVOD K OBSLUZE Obsah Strana Úvod (účel použití pájecí stanice)... 3 Verze 12/06 Bezpečnostní předpisy... 4 Ovládací prvky páječky... 5 Používání pájecí stanice (její uvedení do provozu)... 6 Naprogramování až 3 často používaných teplot pájení... 7 Přepnutí jednotky zobrazení teploty z C na F a naopak... 7 Korekce teploty podle použitého pájecího hrotu... 8 Kalibrace pájecí stanice po výměně páječky fáze kalibrace fáze kalibrace fáze kalibrace Údržba a čištění pájecí stanice Výměna pájecího hrotu Výměna pojistky Čištění pájecí stanice Vyřazení (likvidace) přístroje Případné závady pájecí stanice a jejich odstranění Technické údaje Příslušenství pájecí stanice (na zvláštní objednávku) Obj. č.: (50 W) / (80 W) Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k jeho uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. 2

2 Úvod (účel použití pájecí stanice) Vážení zákazníci! Děkujeme Vám za Vaši důvěru a za nákup této naší pájecí stanice s velmi rychlým ohřevem pájecího hrotu. Tato pájecí stanice byla přezkoušena na elektromagnetickou slučitelnost a splňuje tak požadavky platných evropských a národních směrnic. U výrobku byla doložena shoda s příslušnými normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce. Tato pájecí stanice je řízena mikroprocesorem. Velmi dobře čitelný, přehledný a osvětlený displej zobrazuje natavenou (řádek displeje SET ) a skutečnou teplotu (řádek displeje TMP ) pájecího hrotu a dále stav ohřátí (výkon ohřevu) páječky (pájecího hrotu) jako sloupcový diagram. Pomocí tří ovládacích tlačítek (které jsou vybaveny funkcí programování) a otočným regulátorem nastavíte přesně teplotu, která je potřebná k ohřevu pájecího hrotu. Rozsah nastavení teploty pájecího hrotu Vám umožní provádět měkké pájení pomocí pájek, které obsahují nebo neobsahují olovo, a pomocí pájek s obsahem stříbra. Tato pájecí stanice je dále vybavena funkcí vybíjení elektrostatické elektřiny jedná se o zdířku 4 mm, do které připojíte konektor uzemňovacího kabelu. Toto opatření Vám umožní pájení velmi choulostivých integrovaných obvodů a součástek MOS. K páječce této stanice můžete připojit různé pájecí hroty a pomocí funkce korekce teploty pájecího hrotu můžete dále provést přesné vyrovnání nastavené teploty použitého pájecího hrotu. K pájecí stanici připojená páječka a pájecí hrot jsou již s touto stanicí sladěny. Vyměníte-li páječku, musíte, abyste mohli nastavit přesnou teplotu pájecího hrotu, provést novou kalibraci pájecí stanice. Tato pájecí stanice je dále vybavena různými odkládacími prostory a stojánkem, do kterých můžete uložit pájecí cín, odsávačku cínu a další potřebné příslušenství, které budete potřebovat k pájení. Tato pájecí stanice odpovídá ochranné třídě 2 (dvojitá a zesílená izolace) a smí být napájena pouze střídavým napětím 230 V / 50 Hz. V žádném případě neprovádějte pájení součástek, které jsou pod napětím. Přístroj nesmí být používán ve vlhkých prostorách či v nepříznivých podmínkách okolí. Mezi nepříznivé okolní podmínky patří: - vlhkost (mokro) nebo příliš vysoká vzdušná vlhkost, - zvířený prach nebo hořlavé plyny, výpary ředidel rozpouštědel, - silné vibrace a otřesy. Jiný způsob používání, než bylo uvedeno výše, by mohl vést k poškození tohoto přístroje. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, požáru, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby v jeho vnitřním zapojení! Dodržujte bezpodmínečně bezpečnostní předpisy! Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které by byly způsobeny neodborným zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. Tento přístroj opustil výrobní závod v bezvadném stavu a je technicky bezpečný. Aby byl tento stav zachován a abyste zajistili bezpečné používání přístroje, musíte respektovat následující bezpečnostní pokyny a varování: Symbol blesku v trojúhelníku upozorňuje na možné nebezpečí ohrožení zdraví, například úrazem elektrickým proudem. Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba dodržovat. Symbol ruky s ukazováčkem upozorňuje na zvláštní odkazy (tipy, informace), které se vztahují k obsluze přístroje. Z bezpečnostní důvodů a z důvodů registrace (CE) nesmí být přístroj přestavován a v jeho vnitřním zapojení nesmějí být prováděny žádné změny. Tato páječka není žádná hračka a nepatří tak do rukou malých dětí. Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti). Nedotýkejte se pájecí stanice nikdy vlhkýma nebo mokrýma rukama. V těchto případech existuje nebezpečí úrazu elektrickým proudem. Toto se týká i síťového kabelu. Nevystavujte síťový kabel vysokým teplotám a dejte pozor na to, aby nemohlo dojít k poškození jeho izolace o ostré hrany. Dým tavidel cínových pájek může být velice nebezpečný, jakož i chemické látky, které se uvolňují při pájení. Tyto látky jsou rakovinotvorné. Z tohoto důvodu zajistěte při pájení dostatečné větrání. Po použití pájky (trubičkového cínu s obsahem olova) si důkladně umyjte své ruce. Nedávejte takovéto pájky v žádném případě do svých úst. Používejte při pájení vhodný ochranný oděv a ochranné brýle. Nepoužívejte tuto pájecí stanici nikdy v blízkosti hořlavých nebo výbušných látek a podobných materiálů. Při pájení se nikdy nedotýkejte rukama pájecího hrotu. Dříve než budete s pájecím hrotem manipulovat, nechte jej vychladnout na normální teplotu. Pájecí stanici sami neopravujte. Ztratili byste jakékoliv nároky, které vyplývají ze záruky přístroje. V těchto případech se obraťte na svého prodejce. Pokud předpokládáte, že by používání pájecí stanice mohlo být nebezpečné, vypněte přístroj a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze bezpečně používat tehdy, když: - přístroj vykazuje viditelná poškození, - přístroj nepracuje (nefunguje) a - jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo - byl vystaven těžkému namáhání při přepravě. 3 4

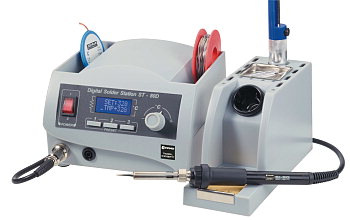

3 Ovládací prvky páječky [1] Kolébkový přepínač zapnutí (I) a vypnutí (0) pájecí stanice [2] Grafické zobrazení (sloupcový diagram) stavu ohřátí páječky (výkonu ohřevu) [3] Osvětlený displej [4] Otočný regulátor nastavení teploty pájecího hrotu v C (nebo v F) [5] Multifunkční tlačítka nastavení teploty pájecího hrotu (PRESET) Používání pájecí stanice (její uvedení do provozu) Vybalte stanici a zkontrolujte všechny její součásti, zda nedošlo při přepravě k nějakému poškození. Poškozené součásti nepoužívejte a reklamujte zásilku u svého prodejce. Postavte vedle stanice stojánek na odkládání páječky (pájedla). Navlhčete houbičku na čištění pájecího hrotu vodou a položte ji na příslušné místo na odkládacím stojánku. Připojte konektor kabelu páječky do zásuvky s 5 kontakty na pájecí stanici. Tento konektor lze zastrčit do této zásuvky pouze jedním způsobem. Položte páječku (pájedlo) na odkládací plochu (podložku) na stojánku. Dejte pozor na to, že se tato odkládací podložka na stojánku pro odložení páječky za provozu pájecí stanice zahřívá. Postavte páječku i se stojánkem na rovnou, odolnou a stabilní plochu. Zapojte zástrčku síťového kabelu do síťové zásuvky (230 V / 50 Hz) a zapněte pájecí stanici přepínačem [1] (přepněte jej do polohy I ). Po zapnutí stanice se na tomto přepínači rozsvítí kontrolka. Nastavte otočným regulátorem [4] požadovanou teplotu pájecího hrotu (jedná se o řádek SET na displeji stanice), která je potřebná k roztavení pájky (u trubičkového cínu s obsahem olova se jedná o teplotu cca 270 C až 360 C). Alternativně můžete použít k nastavení teploty multifunkční tlačítka PRESET [5]. Tato tlačítka mají dílensky naprogramované následující teploty: PRESET 1 = 150 C (pohotovostní režim) PRESET 2 = 270 C PRESET 3 = 360 C K provedení změny nastavené teploty postačí krátké stisknutí jiného tlačítka. Sloupcový diagram [2] na displeji stanice začne nyní zobrazovat stav ohřátí (výkon) páječky. Počet čárek tohoto sloupcového diagramu se snižuje se zvyšující se teplotou pájecího hrotu. Pokud dojde k překročení natavené teploty při jejím seřizování (snižování) otočným regulátorem nastavení teploty [4] nebo stisknutím tlačítka PRESET, pak sloupcový diagram zmizí z displeje stanice na dobu, dokud pájecí hrot opět nedosáhne nově nastavené teploty. Při manipulaci držte páječku pouze za její rukojeť. Při zahřívání a pájení se nikdy nedotýkejte rukama pájecího hrotu (hrozí nebezpečí popálení). Odkládejte páječku během zahřívání a v přestávkách při pájení vždy na odkládací podložku na stojánku k odkládání páječky. Pocínujte zahřátý pájecí hrot. Přebytečný roztavený cín otřete z pájecího hrotu vodou navlhčenou houbičkou. Ohřejte pájecím hrotem místo pájení a přiložte k němu pájecí cín (pájku). Po provedeném pájení nechte pájecí místo vychladnout. Po každém pájení očistěte pájecí hrot vlhkou houbičkou. Po ukončení pájení odložte páječku na odkládací podložku a vypněte pájecí stanici přepínačem [1] (přepněte jej do polohy 0 ). Nechte páječku vychladnout na normální teplotu. Nikdy ji nenamáčejte do vody. V žádném případě neobrušujte pájecí hrot pilníkem nebo smirkovým papírem (poškodili byste jej). 5 6

4 Naprogramování až 3 často používaných teplot pájení Tato digitální pájecí stanice umožňuje naprogramování až tří nejčastěji používaných teplot pájení (teplot pájecího hrotu) s jejich uložením do paměti stanice s použitím tlačítek PRESET. V tomto případě nebudete muset dále používat k nastavení teploty pájecího hrotu otočný regulátor [4]. Tato tři tlačítka jsou dílensky naprogramována na 150 C, 270 C a 360 C. Změnu těchto nastavení a uložení nových teplot pájení do paměti stanice provedete následujícím způsobem: Stiskněte příslušné tlačítko PRESET (u kterého chcete provést změnu nastavení teploty) a podržte toto tlačítko stisknuté. Po cca 3 sekundách se objeví na displeji pájecí stanice následující zobrazení, kde v uvedeném příkladu znamená PS2 stisknutí tlačítka PRESET 2. Korekce teploty podle použitého pájecího hrotu Tato stanice byla nastavena na přiloženou páječku s použitým pájecím hrotem na nulovou odchylku (0 C) teploty tohoto pájecího hrotu. Použijete-li jiný pájecí hrot, například hrot ve tvaru dláta (obj. č.: ), pak se bude teplota zobrazovaná na displeji stanice odlišovat od skutečné teploty tohoto pájecího hrotu o 10 C. To znamená, že při zobrazení 270 C na displeji stanice bude mít pájecí hrot po zahřátí teplotu pouze 260 C. Tato odchylka by mohla způsobit nesprávné prohřátí pájeného místa s následnými studenými spoji. Korekci správné teploty podle použitého pájecího hrotu provedete následujícím způsobem: Stiskněte současně tlačítko PRESET 1 a PRESET 3 a podržte obě tato tlačítka dále stisknutá. Po uplynutí asi 3 sekund se na displeji stanice objeví následující zobrazení. Nyní nastavte otočným regulátorem [4] požadovanou teplotu pájecího hrotu. Horní zobrazení na displeji stanice PS1, PS2 nebo PS3 představuje požadovanou teplotu ohřátí pájecího hrotu podle příslušného místa v paměti stanice - tedy požadovanou teplotu pájení (pájecího hrotu), kterou zvolíte později stisknutím tlačítka PRESET 1, PRESET 2 nebo PRESET 3. Po uvolnění stisknutí příslušného tlačítka PRESET dojde k uložení takto naprogramované (nastavené) teploty do paměti stanice. Zopakujte tento postup, pokud to budete potřebovat, i u dalších tlačítek PRESET. Naprogramované hodnoty teplot pájení zůstanou zachovány v paměti stanice i po jejím vypnutí. Přepnutí jednotky zobrazení teploty z C na F a naopak Pokud budete potřebovat zobrazit teploty pájení (pájecího hrotu) místo ve stupních Celsia ( C) ve stupních Fahrenheita ( F), pak proveďte následující: Uvolněte stisknutí obou tlačítek. Požadovanou korekci teploty pájecího hrotu provedete tlačítkem PRESET 1 (nastavení záporné odchylky teploty až do hodnoty max C ) nebo tlačítkem PRESET 3 (nastavení kladné odchylky teploty až do hodnoty max C ). Na displeji stanice se objeví například následující zobrazení. Nastavenou odchylku teploty pájecího hrotu uložte do paměti stanice krátkým stisknutím tlačítka PRESET 2. Po uložení této nastavené odchylky teploty do paměti pájecí stanice se na jejím displeji objeví například následující zobrazení. 1. Stiskněte a podržte stisknuté tlačítko PRESET Zapněte pájecí stanici (přepněte přepínač [1] do polohy I ). Držte stále stisknuté tlačítko PRESET Pokud displej stanice předtím zobrazoval teplotu v C, objeví se na něm následující hlášení SEL: F. Pokud displej stanice předtím zobrazoval teplotu v F, objeví se na něm následující hlášení SEL: C. 4. Vypněte stanici a po uplynutí asi 2 sekund ji opět zapněte. Displej stanice bude po této akci zobrazovat teplotu v F nebo opět naopak v C. Šipka za TMP směřující doleva (<) znamená aktivní zápornou korekci teploty, šipka za TMP směřující doprava (>) znamená aktivní kladnou korekci teploty. Negativní odchylka teploty znamená, že pájecí hrot odebírá topnému článku více tepla. Páječka potřebuje v tomto případě vyšší výkon ohřevu (delší dobu zahřívání pájecího hrotu). Kladná odchylka teploty znamená, že pájecí hrot odebírá topnému článku méně tepla. Páječka potřebuje v tomto případě nižší výkon ohřevu (kratší dobu zahřívání pájecího hrotu). Naprogramovaná odchylka teploty pájecího hrotu zůstane zachována v paměti stanice i po jejím vypnutí. 7 8

5 Kalibrace pájecí stanice po výměně páječky Aby byla zachována nejvyšší přesnost nastavení teplot pájení u této stanice, byla tato stanice dílensky kalibrována k používání k ní přiložené páječky. Pokud provedete výměnu páječky (pájedla), pak musíte provést novou kalibraci pájecí stanice. Tato procedura trvá asi 8 minut a skládá se ze tří kroků. Při kalibraci stanice postupujte následujícím způsobem: Vypněte pájecí stanici (přepněte přepínač [1] do polohy 0 ) a nechte vychladnout páječku. Připojte ke stanici novou páječku stejného typu a stejného výkonu. Položte tuto novou páječku na odkládací podložku na odkládacím stojánku. Stiskněte současně tlačítko PRESET 1 a PRESET 3 a podržte obě tato tlačítka dále stisknutá. Zapněte pájecí stanici (přepněte přepínač [1] do polohy I ). Na displeji stanice se objeví zobrazení kalibračního menu. 3. fáze kalibrace V této fázi kalibrace je třeba, abyste změřili přesně teplotu pájecího hrotu. Na displeji stanice se objeví například následující zobrazení. Řádek displeje TMP zobrazuje 3 čárky a řádek displeje nastavení teploty SET zobrazuje nastavenou teplotu otočným regulátorem [4]. Změřte nyní přesnou teplotu pájecího hrotu vhodným teploměrem. K měření teploty pájecího hrotu použijte teploměr s maloplošným čidlem (senzorem) měření teploty typu K (= stupně Kelvina). Velkoplošná čidla mohou výsledek měření teploty pájecího hrotu zkreslit. K tomuto účelu Vám můžeme například z výrobků, které nabízí firma Conrad, doporučit digitální multimetr AT-200 (obj. č.: ). Nastavte nyní změřenou teplotu pájecího hrotu otočným regulátorem [4] podle zobrazení na displeji stanice v řádku SET. Uvolněte stisknutí tlačítka PRESET 1 a PRESET fáze kalibrace Proces kalibrace začne zahřívací fází. Tato fáze trvá asi 3 minuty. Během této fáze je na displeji stanice v řádku TMP zobrazováno odpočítávání číselné hodnoty (času) od hodnoty 015 až po 001. Po uplynutí asi 3 minut bude mít pájecí hrot teplotu asi 270 C až 400 C. Poté dojde k automatickému spuštění 2. fáze kalibrace. Po nastavení změřené teploty pájecího hrotu stiskněte krátce tlačítko PRESET 2. Tím je kalibrace nové páječky dokončena a v druhém řádku displeje stanice TMP se zobrazí aktuální teplota pájecího hrotu. 2. fáze kalibrace V této fázi kalibrace dochází ke snížení teploty pájecího hrotu. Tato fáze trvá asi 5 minut. Během této fáze je na displeji stanice v řádku TMP zobrazováno odpočítávání číselné hodnoty (času) od hodnoty 024 až po 000. Po uplynutí asi 5 minut bude mít pájecí hrot teplotu nižší než 220 C. Poté dojde k automatickému spuštění 3. fáze kalibrace. Podržíte-li nakonec tlačítko PRESET 2 déle stisknuté, pak zvolíte později takto nastavenou teplotu nové páječky s příslušným pájecím hrotem krátkým stisknutím tlačítka PRESET 2. Tímto způsobem rovněž ukončíte kalibraci nové páječky. Nebudete-li dále pájecí stanici používat, proveďte její vypnutí. Jestliže spustíte nechtěně proces kalibrace (nebudete-li chtít dále provádět kalibraci), můžete tento proces kdykoliv ukončit vypnutím pájecí stanice, pokud jste již ovšem nestiskli tlačítko PRESET 2. V paměti stanice zůstanou poté zachována všechna dříve provedená nastavení. Při provádění kalibrace dejte pozor na průvan. Velký průvan by mohl tuto kalibraci negativně ovlivnit. 9 10

6 Údržba a čištění pájecí stanice Tato stanice kromě příležitostné výměny pájecí hrotu a příležitostného čištění nevyžaduje žádnou údržbu. Výměna pájecího hrotu Vypněte pájecí stanici a nechte zcela vychladnout páječku (pájedlo) a pájecí hrot. Povolte kovovou převlečnou matici na objímce páječky. Stáhněte nejprve z páječky kovovou objímku a poté z této objímky vytáhněte pájecí hrot. Nasuňte do objímky nový pájecí hrot a přišroubujte opět pevně tuto objímku s nasazeným pájecím hrotem k páječce. Použijete-li jiný pájecí hrot, pak proveďte podle typu tohoto pájecího hrotu korekci jeho teploty viz kapitola Korekce teploty podle použitého pájecího hrotu. Výměna pojistky Jakmile se po zapnutí pájecí stanice nerozsvítí v přepínači zapnutí a vypnutí stanice kontrolka, pak se může jednat o přepálenou pojistku. Při výměně pojistky dodržujte bezpodmínečně bezpečnostní předpisy! Zajistěte, aby vyměňovaná pojistka byla stejného typu a měla stejnou jmenovitou proudovou hodnotou. Použití drátem opravených pojistek nebo přemostění kontaktů pojistek není dovoleno. Vytáhněte v tomto případě zástrčku síťového kabelu stanice ze síťové zásuvky. Na spodní straně pájecí stanice se nachází objímka (pouzdro) s tavnou pojistkou. Vyšroubujte tuto objímku vhodným šroubovákem (otáčením doleva). Vytáhněte objímku z přístroje, vyndejte z ní přepálenou pojistku a vložte do této objímky novou pojistku stejné velikosti a proudové hodnoty viz kapitola Technické údaje. Poté tuto objímku s pojistkou opět zašroubujte do pájecí stanice. Pokud dojde opět k přepálení pojistky, stanici dále nepoužívejte, spojte se prosím se svým prodejcem, který Vám zajistí opravu pájecí stanice v autorizovaném servisu. Čištění pájecí stanice K čištění pájecí stanice nebo okénka jejího displeje používejte čistý, antistatický a suchý čistící hadřík bez žmolků a chloupků nebo vhodný štěteček na čištění. K čištění přístroje nepoužívejte žádné uhličitanové čistící prostředky (sodu), benzín, alkohol nebo podobné látky. Mohli byste tak porušit povrch přístroje. Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění též nepoužívejte nástroje s ostrými hranami, šroubováky nebo drátěné kartáče a pod. Případné závady pájecí stanice a jejich odstranění Tato pájecí stanice byla zkonstruována podle nejnovějšího stavu techniky. Přesto se však mohou objevit problémy nebo závady. Z tohoto důvodu popisujeme v následující tabulce, jak některé z těchto poruch sami a poměrně snadno odstraníte. Dodržujte bezpodmínečně bezpečnostní předpisy! Závada Žádné zobrazení skutečné teploty pájecího hrotu: Pájecí stanice nefunguje: Nesmyslné zobrazení na displeji stanice. Stanici nelze normálně používat: Technické údaje Možná příčina Teplota pájecí hrotu je mimo změřitelný rozsah. Ke stanici není připojena páječka. Vadná páječka. Svítí po zapnutí stanice kontrolka na jejím spínači zapnutí a vypnutí? Nedošlo k přepálení pojistky?. Zkontrolujte pojistku (proveďte její výměnu). Chyba mikroprocesoru. Vypněte stanici a znovu ji zapněte (tím provedete její zpětné nastavení). Jiné opravy (než výše uvedené) mohou provádět pouze kvalifikovaní odborníci. Spojte se prosím se svým prodejcem, který Vám zajistí opravu pájecí stanice v autorizovaném servisu. ST50-D ST80-D Napájení: 230 V ~ / 50 Hz Příkon: Max. 75 W Max. 110 W Napájecí napětí páječky: 24 V DC Výkon páječky: 50 W 80 W Teplota pájecího hrotu: Plynulé nastavení 150 C až 450 C Pojistka: 250 V / 400 ma (tavná) 250 V / 630 ma (tavná) Vyřazení (likvidace) přístroje Pokud pájecí stanice nebude fungovat, neexistuje-li již žádná možnost její opravy, musí být stanice vyřazena (zlikvidována) podle platných zákonných předpisů

7 Příslušenství pájecí stanice (na zvláštní objednávku) Náhradní páječka pro ST50-D : obj. č. : Náhradní páječka pro ST80-D : obj. č. : Pájecí hrot T-LB (tužkové provedení 0,2 mm / 25 mm): obj. č. : Pájecí hrot T-2,2D (dlátové provedení 3,2 mm / 17 mm): obj. č. : Pájecí hrot T-2,4D (dlátové provedení 2,4 mm / 17 mm): obj. č. : Pájecí hrot T-1,2D (dlátové provedení 1,2 mm / 17 mm): obj. č. : Pájecí hrot T-0,8D (dlátové provedení 0,8 mm / 17 mm): obj. č. : Pájecí hrot T-2C (zkosené provedení Ø 2 mm / 45 / 17 mm): obj. č. : Pájecí hrot T-1C (zkosené provedení Ø 1 mm / 45 / 15 mm): obj. č. :
