Sledovací a vodotěsný náramek s technologií GPS WTK202 Uživatelský návod

Transkript

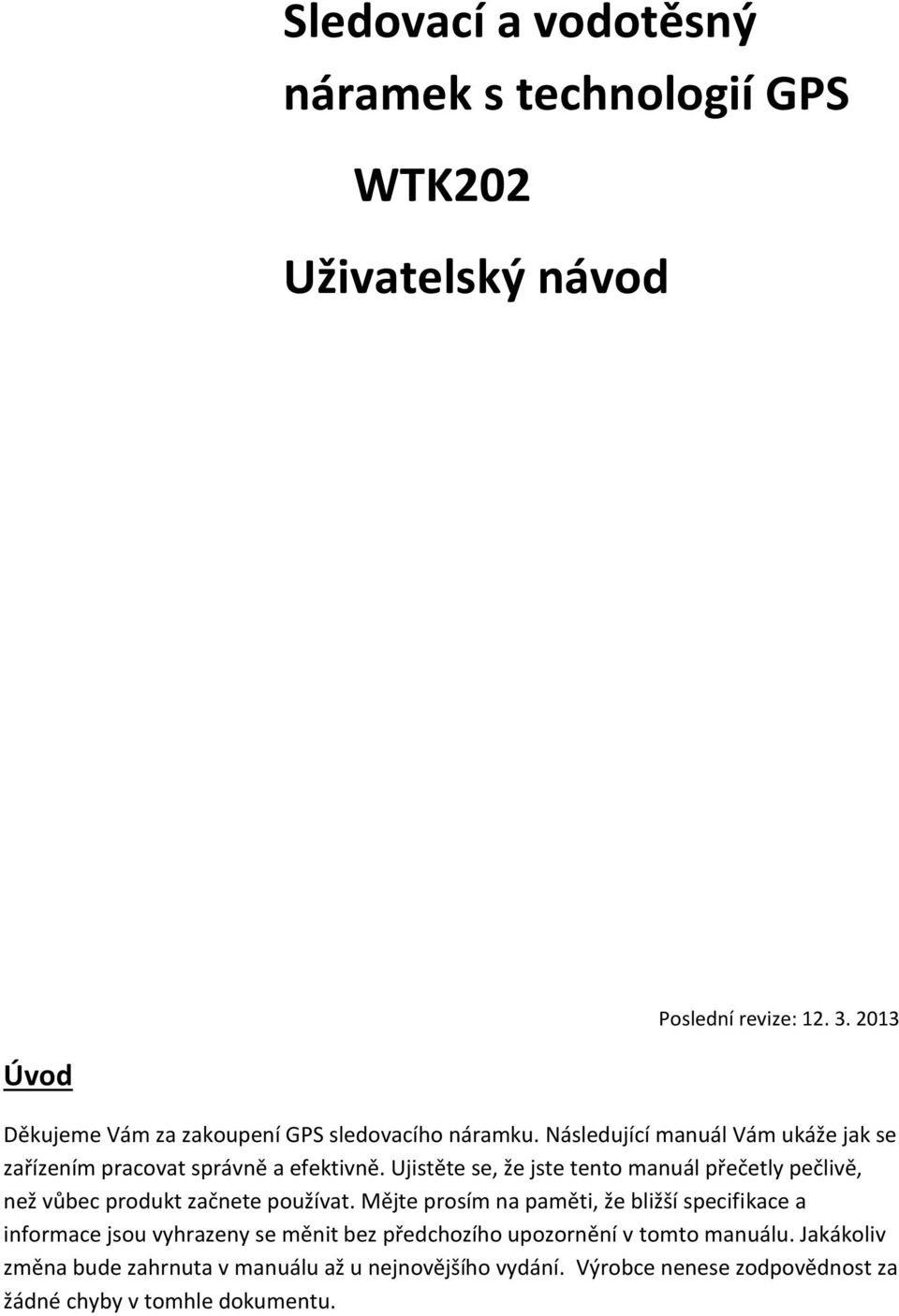

1 Sledovací a vodotěsný náramek s technologií GPS WTK202 Uživatelský návod Poslední revize: Úvod Děkujeme Vám za zakoupení GPS sledovacího náramku. Následující manuál Vám ukáže jak se zařízením pracovat správně a efektivně. Ujistěte se, že jste tento manuál přečetly pečlivě, než vůbec produkt začnete používat. Mějte prosím na paměti, že bližší specifikace a informace jsou vyhrazeny se měnit bez předchozího upozornění v tomto manuálu. Jakákoliv změna bude zahrnuta v manuálu až u nejnovějšího vydání. Výrobce nenese zodpovědnost za žádné chyby v tomhle dokumentu.

2 OBSAH 1. Shrnutí 2. Využití 3. Hardware 4. Specifikace 5. Použití 5.1. Zprovoznění 5.2. Úvodní nastavení 5.3. Heslo 5.4. Autorizace 5.5. Polling v skutečném čase 5.6. Automatické sledování 5.7. Hlasové sledování 5.8. SOS 5.9. GEO-Ohrada Pohybový alarm Alarm překročení rychlosti Slabá baterie Domov SMS centrum IMEI Odepínací alarm GPRS nastavení 6. Domácí monitoring 7. Varování 8. Chyby a řešení POZNÁMKA: TECHNICKÉ SPECIFIKACE A PARAMETRY VHODNÉ JENOM PRO NAŠE PRODUKTY

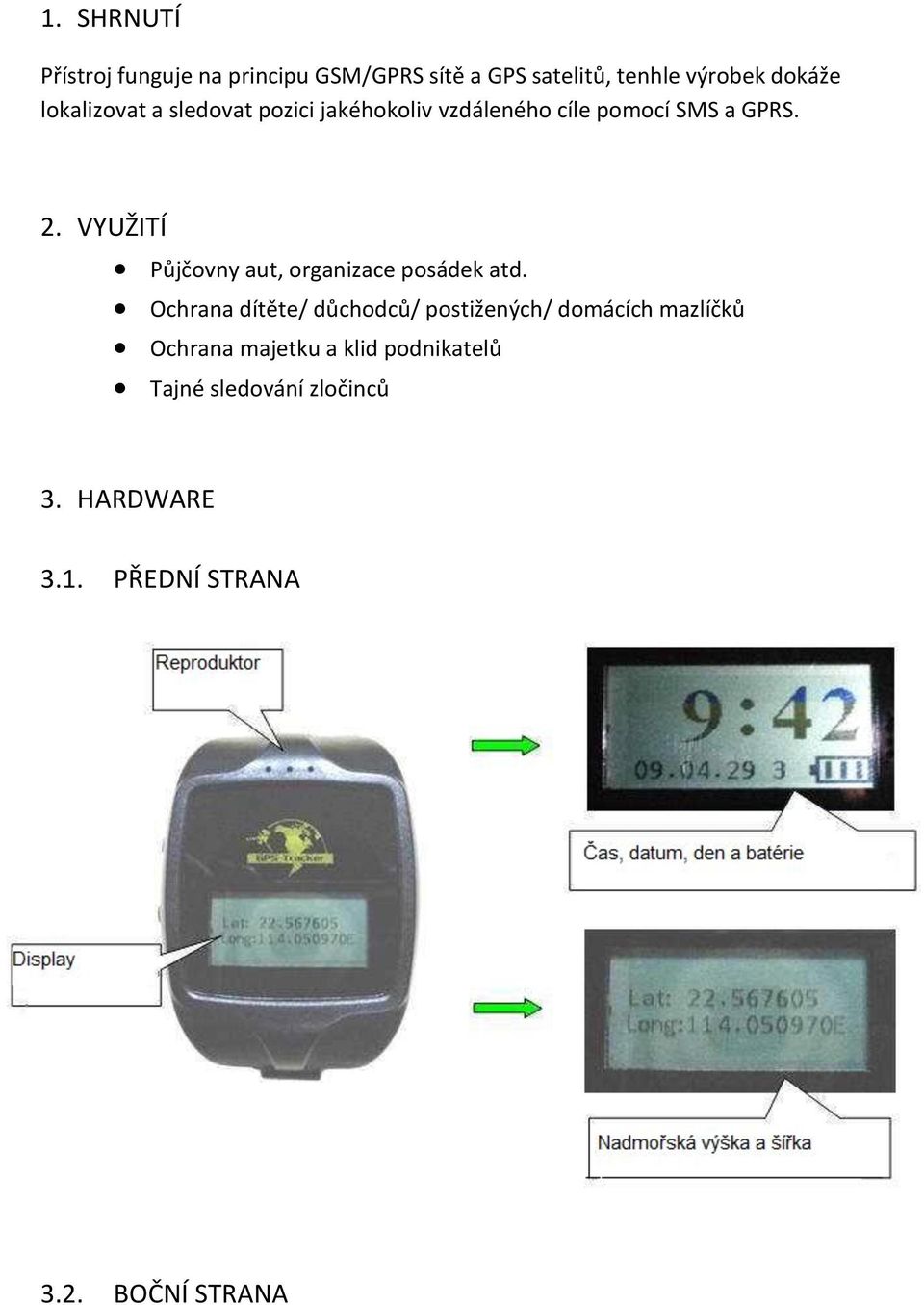

3 1. SHRNUTÍ Přístroj funguje na principu GSM/GPRS sítě a GPS satelitů, tenhle výrobek dokáže lokalizovat a sledovat pozici jakéhokoliv vzdáleného cíle pomocí SMS a GPRS. 2. VYUŽITÍ Půjčovny aut, organizace posádek atd. Ochrana dítěte/ důchodců/ postižených/ domácích mazlíčků Ochrana majetku a klid podnikatelů Tajné sledování zločinců 3. HARDWARE 3.1. PŘEDNÍ STRANA 3.2. BOČNÍ STRANA

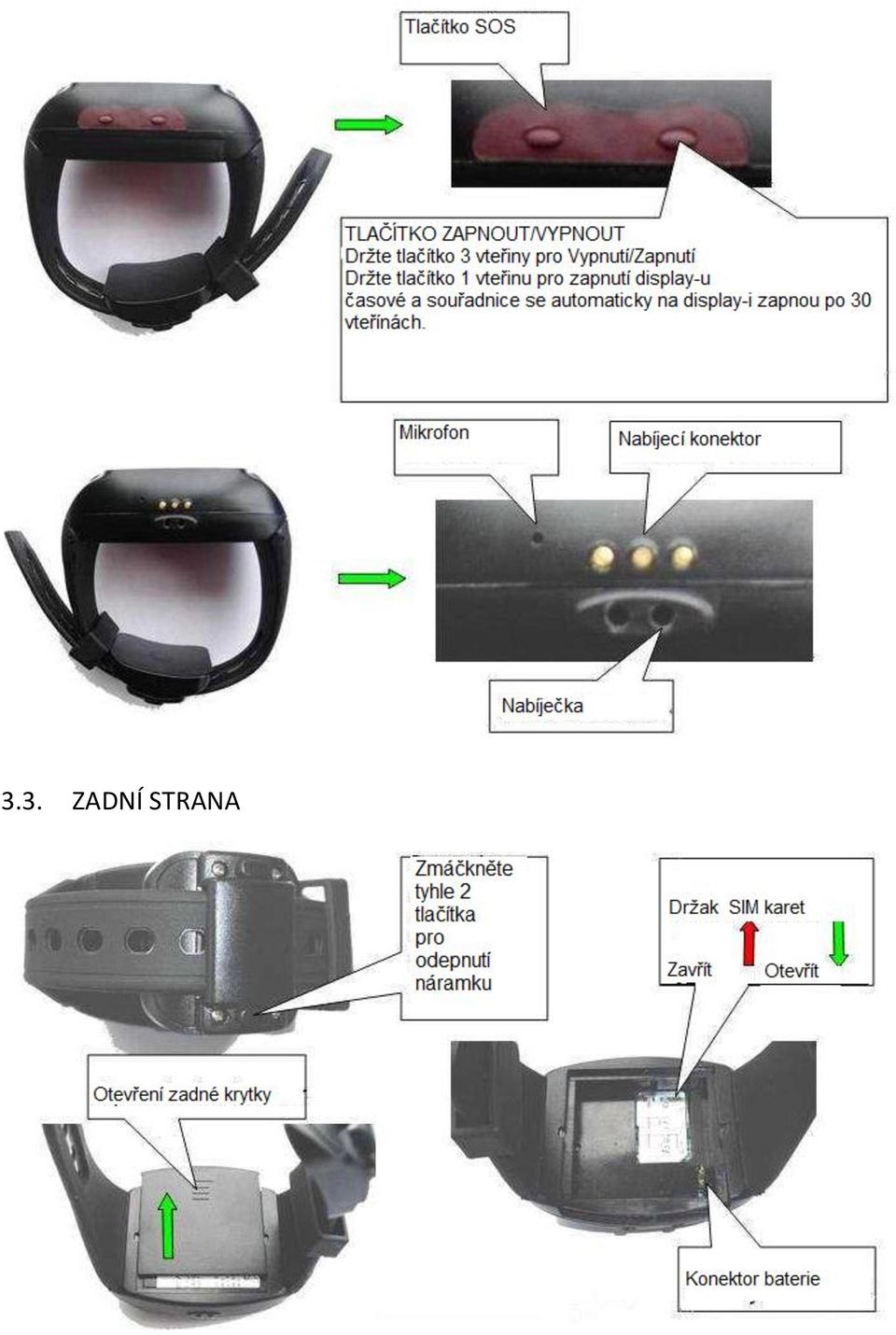

4 3.3. ZADNÍ STRANA

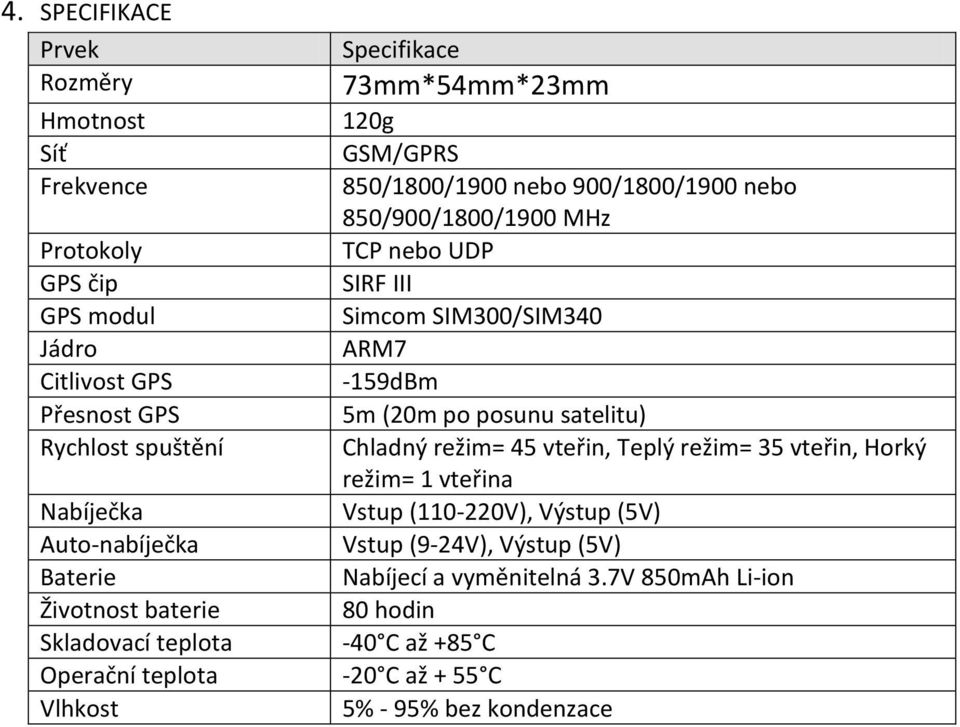

5 4. SPECIFIKACE Prvek Rozměry Hmotnost Síť Frekvence Protokoly GPS čip GPS modul Jádro Citlivost GPS Přesnost GPS Rychlost spuštění Specifikace 73mm*54mm*23mm Nabíječka Auto-nabíječka Baterie Životnost baterie Skladovací teplota Operační teplota -20 C až + 55 C Vlhkost 5% - 95% bez kondenzace 120g GSM/GPRS 850/1800/1900 nebo 900/1800/1900 nebo 850/900/1800/1900 MHz TCP nebo UDP SIRF III Simcom SIM300/SIM340 ARM7-159dBm 5m (20m po posunu satelitu) Chladný režim= 45 vteřin, Teplý režim= 35 vteřin, Horký režim= 1 vteřina Vstup ( V), Výstup (5V) Vstup (9-24V), Výstup (5V) Nabíjecí a vyměnitelná 3.7V 850mAh Li-ion 80 hodin -40 C až +85 C

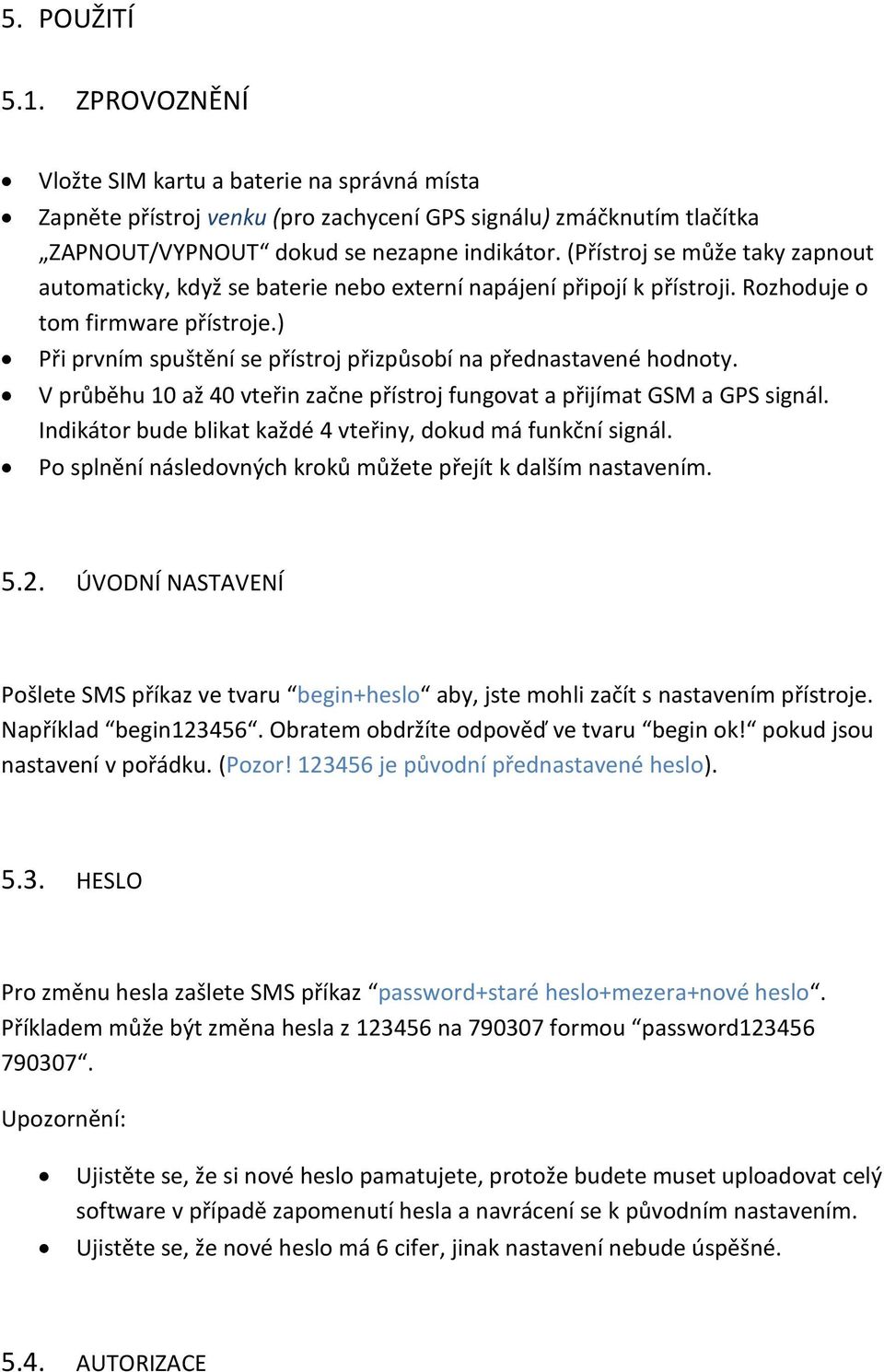

6 5. POUŽITÍ 5.1. ZPROVOZNĚNÍ Vložte SIM kartu a baterie na správná místa Zapněte přístroj venku (pro zachycení GPS signálu) zmáčknutím tlačítka ZAPNOUT/VYPNOUT dokud se nezapne indikátor. (Přístroj se může taky zapnout automaticky, když se baterie nebo externí napájení připojí k přístroji. Rozhoduje o tom firmware přístroje.) Při prvním spuštění se přístroj přizpůsobí na přednastavené hodnoty. V průběhu 10 až 40 vteřin začne přístroj fungovat a přijímat GSM a GPS signál. Indikátor bude blikat každé 4 vteřiny, dokud má funkční signál. Po splnění následovných kroků můžete přejít k dalším nastavením ÚVODNÍ NASTAVENÍ Pošlete SMS příkaz ve tvaru begin+heslo aby, jste mohli začít s nastavením přístroje. Například begin Obratem obdržíte odpověď ve tvaru begin ok! pokud jsou nastavení v pořádku. (Pozor! je původní přednastavené heslo) HESLO Pro změnu hesla zašlete SMS příkaz password+staré heslo+mezera+nové heslo. Příkladem může být změna hesla z na formou password Upozornění: Ujistěte se, že si nové heslo pamatujete, protože budete muset uploadovat celý software v případě zapomenutí hesla a navrácení se k původním nastavením. Ujistěte se, že nové heslo má 6 cifer, jinak nastavení nebude úspěšné AUTORIZACE

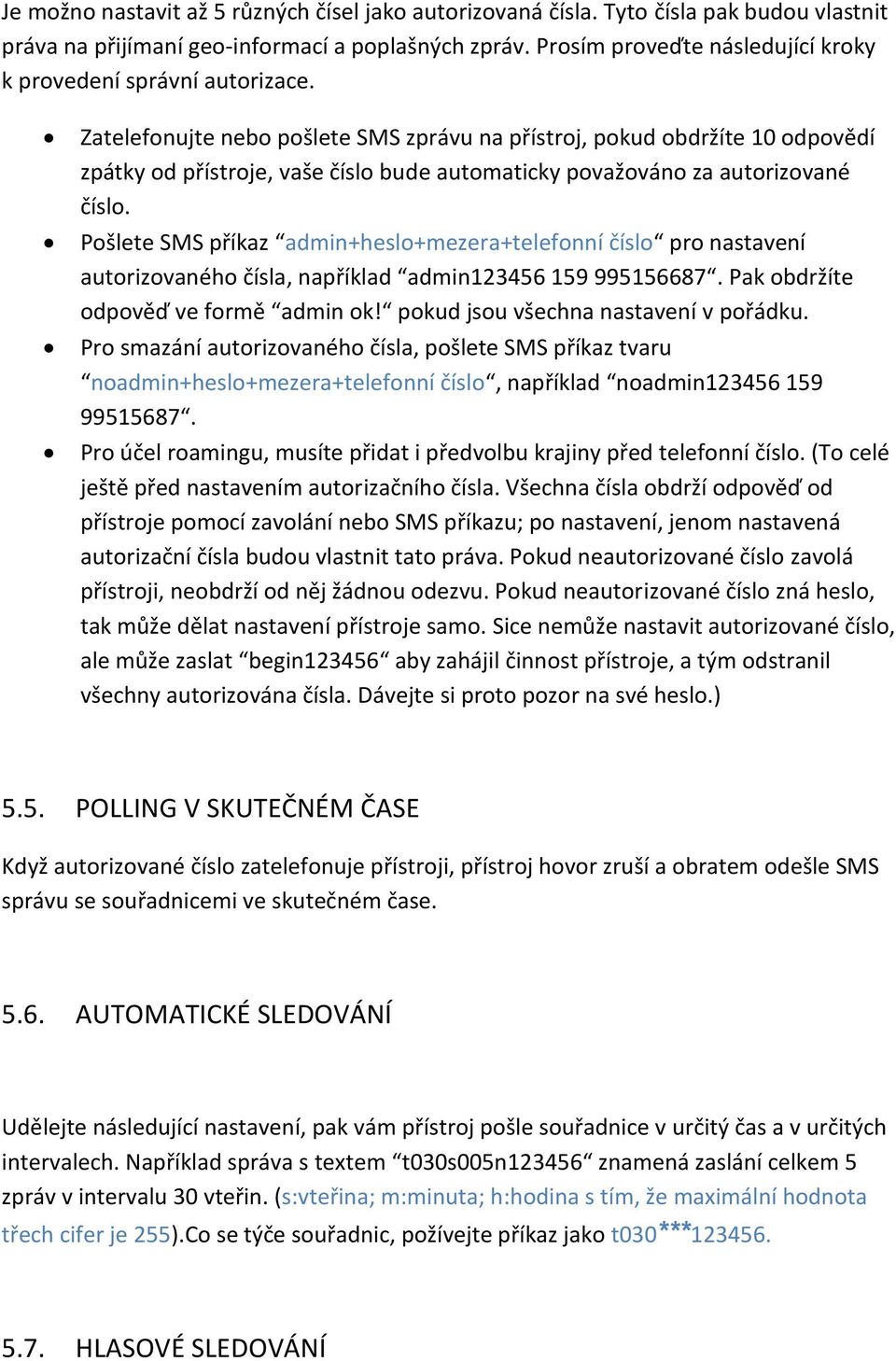

7 Je možno nastavit až 5 různých čísel jako autorizovaná čísla. Tyto čísla pak budou vlastnit práva na přijímaní geo-informací a poplašných zpráv. Prosím proveďte následující kroky k provedení správní autorizace. Zatelefonujte nebo pošlete SMS zprávu na přístroj, pokud obdržíte 10 odpovědí zpátky od přístroje, vaše číslo bude automaticky považováno za autorizované číslo. Pošlete SMS příkaz admin+heslo+mezera+telefonní číslo pro nastavení autorizovaného čísla, například admin Pak obdržíte odpověď ve formě admin ok! pokud jsou všechna nastavení v pořádku. Pro smazání autorizovaného čísla, pošlete SMS příkaz tvaru noadmin+heslo+mezera+telefonní číslo, například noadmin Pro účel roamingu, musíte přidat i předvolbu krajiny před telefonní číslo. (To celé ještě před nastavením autorizačního čísla. Všechna čísla obdrží odpověď od přístroje pomocí zavolání nebo SMS příkazu; po nastavení, jenom nastavená autorizační čísla budou vlastnit tato práva. Pokud neautorizované číslo zavolá přístroji, neobdrží od něj žádnou odezvu. Pokud neautorizované číslo zná heslo, tak může dělat nastavení přístroje samo. Sice nemůže nastavit autorizované číslo, ale může zaslat begin aby zahájil činnost přístroje, a tým odstranil všechny autorizována čísla. Dávejte si proto pozor na své heslo.) 5.5. POLLING V SKUTEČNÉM ČASE Když autorizované číslo zatelefonuje přístroji, přístroj hovor zruší a obratem odešle SMS správu se souřadnicemi ve skutečném čase AUTOMATICKÉ SLEDOVÁNÍ Udělejte následující nastavení, pak vám přístroj pošle souřadnice v určitý čas a v určitých intervalech. Například správa s textem t030s005n znamená zaslání celkem 5 zpráv v intervalu 30 vteřin. (s:vteřina; m:minuta; h:hodina s tím, že maximální hodnota třech cifer je 255).Co se týče souřadnic, požívejte příkaz jako t030*** HLASOVÉ SLEDOVÁNÍ

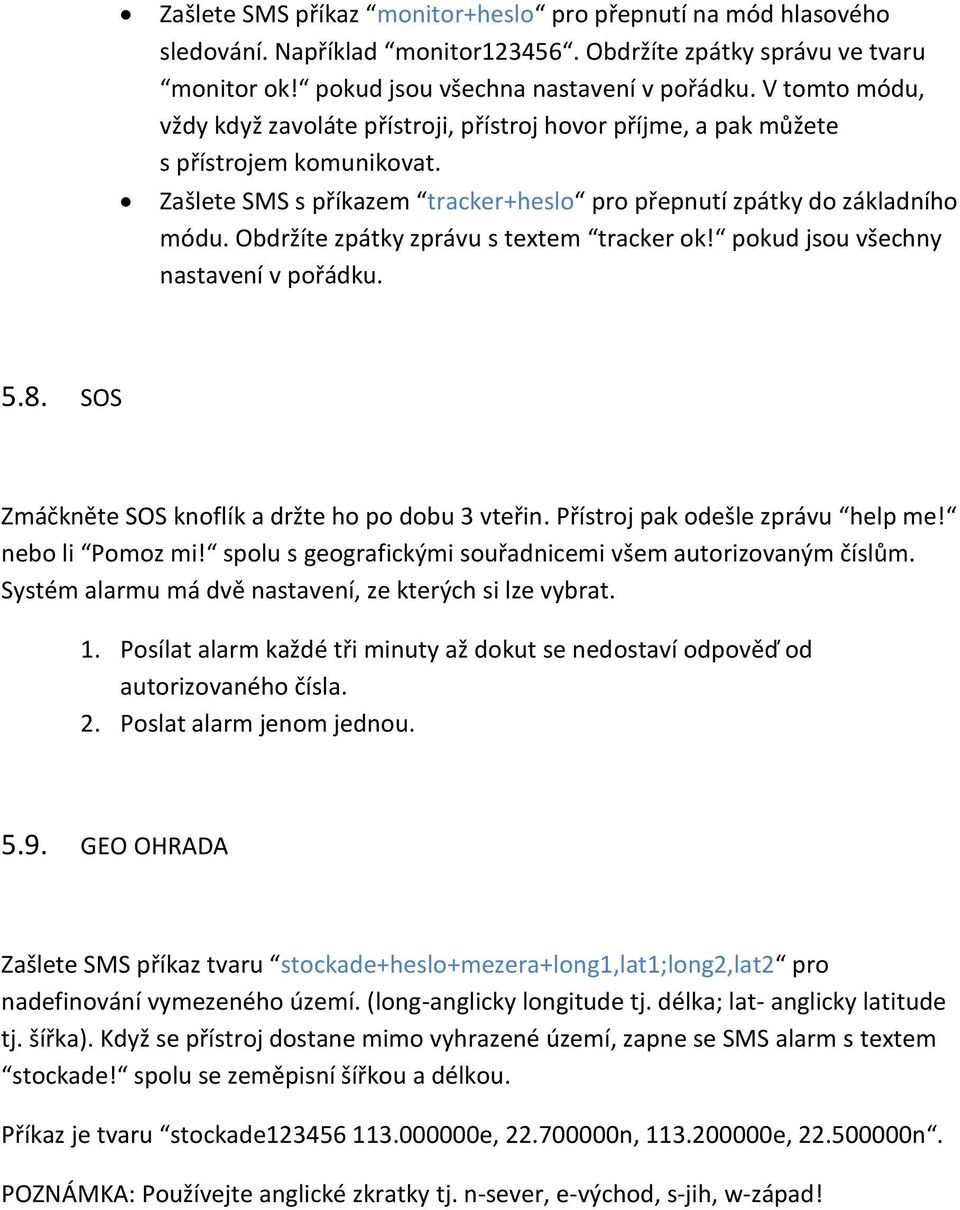

8 Zašlete SMS příkaz monitor+heslo pro přepnutí na mód hlasového sledování. Například monitor Obdržíte zpátky správu ve tvaru monitor ok! pokud jsou všechna nastavení v pořádku. V tomto módu, vždy když zavoláte přístroji, přístroj hovor příjme, a pak můžete s přístrojem komunikovat. Zašlete SMS s příkazem tracker+heslo pro přepnutí zpátky do základního módu. Obdržíte zpátky zprávu s textem tracker ok! pokud jsou všechny nastavení v pořádku SOS Zmáčkněte SOS knoflík a držte ho po dobu 3 vteřin. Přístroj pak odešle zprávu help me! nebo li Pomoz mi! spolu s geografickými souřadnicemi všem autorizovaným číslům. Systém alarmu má dvě nastavení, ze kterých si lze vybrat. 1. Posílat alarm každé tři minuty až dokut se nedostaví odpověď od autorizovaného čísla. 2. Poslat alarm jenom jednou GEO OHRADA Zašlete SMS příkaz tvaru stockade+heslo+mezera+long1,lat1;long2,lat2 pro nadefinování vymezeného území. (long-anglicky longitude tj. délka; lat- anglicky latitude tj. šířka). Když se přístroj dostane mimo vyhrazené území, zapne se SMS alarm s textem stockade! spolu se zeměpisní šířkou a délkou. Příkaz je tvaru stockade e, n, e, n. POZNÁMKA: Používejte anglické zkratky tj. n-sever, e-východ, s-jih, w-západ!

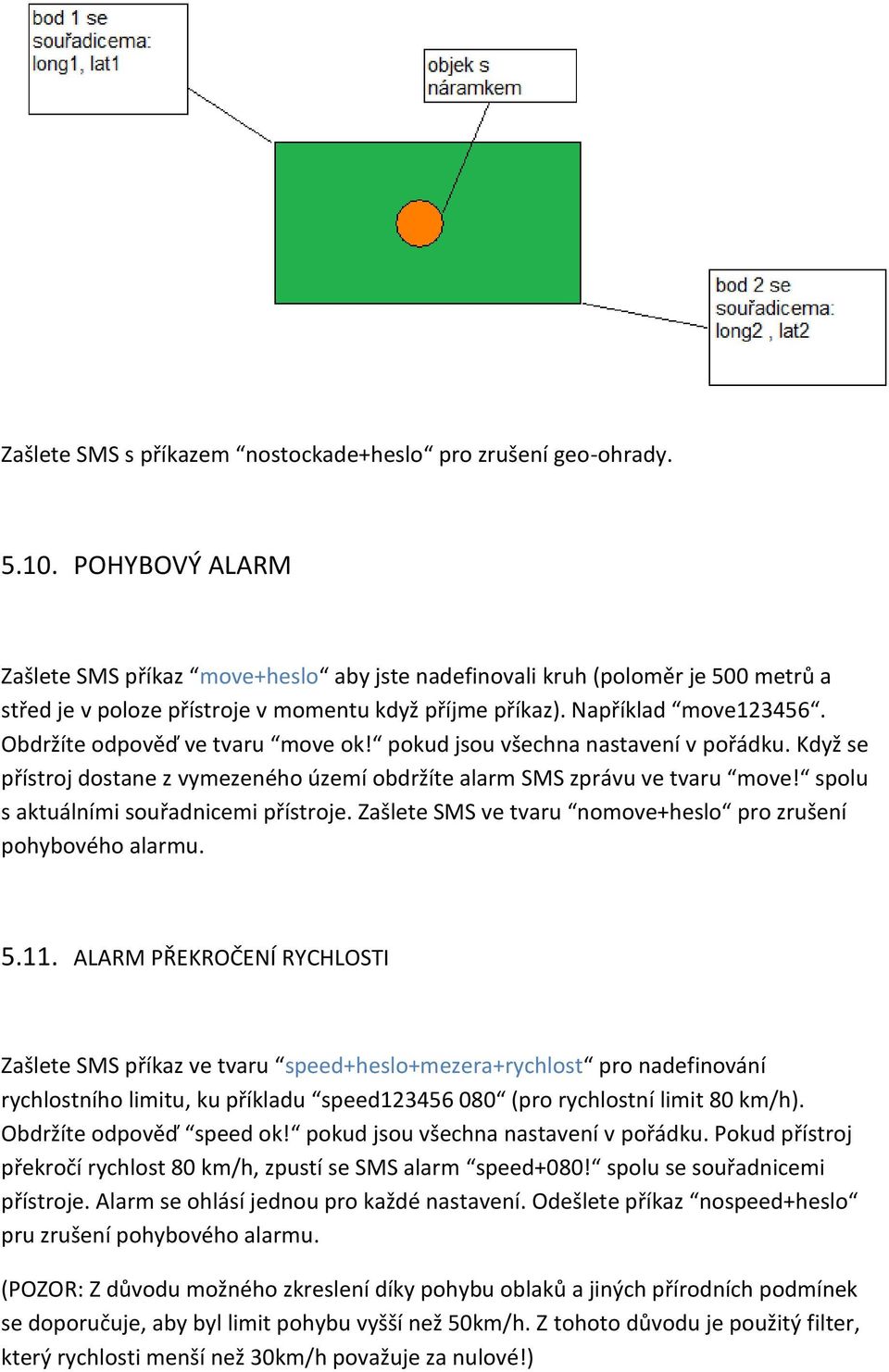

9 Zašlete SMS s příkazem nostockade+heslo pro zrušení geo-ohrady POHYBOVÝ ALARM Zašlete SMS příkaz move+heslo aby jste nadefinovali kruh (poloměr je 500 metrů a střed je v poloze přístroje v momentu když příjme příkaz). Například move Obdržíte odpověď ve tvaru move ok! pokud jsou všechna nastavení v pořádku. Když se přístroj dostane z vymezeného území obdržíte alarm SMS zprávu ve tvaru move! spolu s aktuálními souřadnicemi přístroje. Zašlete SMS ve tvaru nomove+heslo pro zrušení pohybového alarmu ALARM PŘEKROČENÍ RYCHLOSTI Zašlete SMS příkaz ve tvaru speed+heslo+mezera+rychlost pro nadefinování rychlostního limitu, ku příkladu speed (pro rychlostní limit 80 km/h). Obdržíte odpověď speed ok! pokud jsou všechna nastavení v pořádku. Pokud přístroj překročí rychlost 80 km/h, zpustí se SMS alarm speed+080! spolu se souřadnicemi přístroje. Alarm se ohlásí jednou pro každé nastavení. Odešlete příkaz nospeed+heslo pru zrušení pohybového alarmu. (POZOR: Z důvodu možného zkreslení díky pohybu oblaků a jiných přírodních podmínek se doporučuje, aby byl limit pohybu vyšší než 50km/h. Z tohoto důvodu je použitý filter, který rychlosti menší než 30km/h považuje za nulové!)

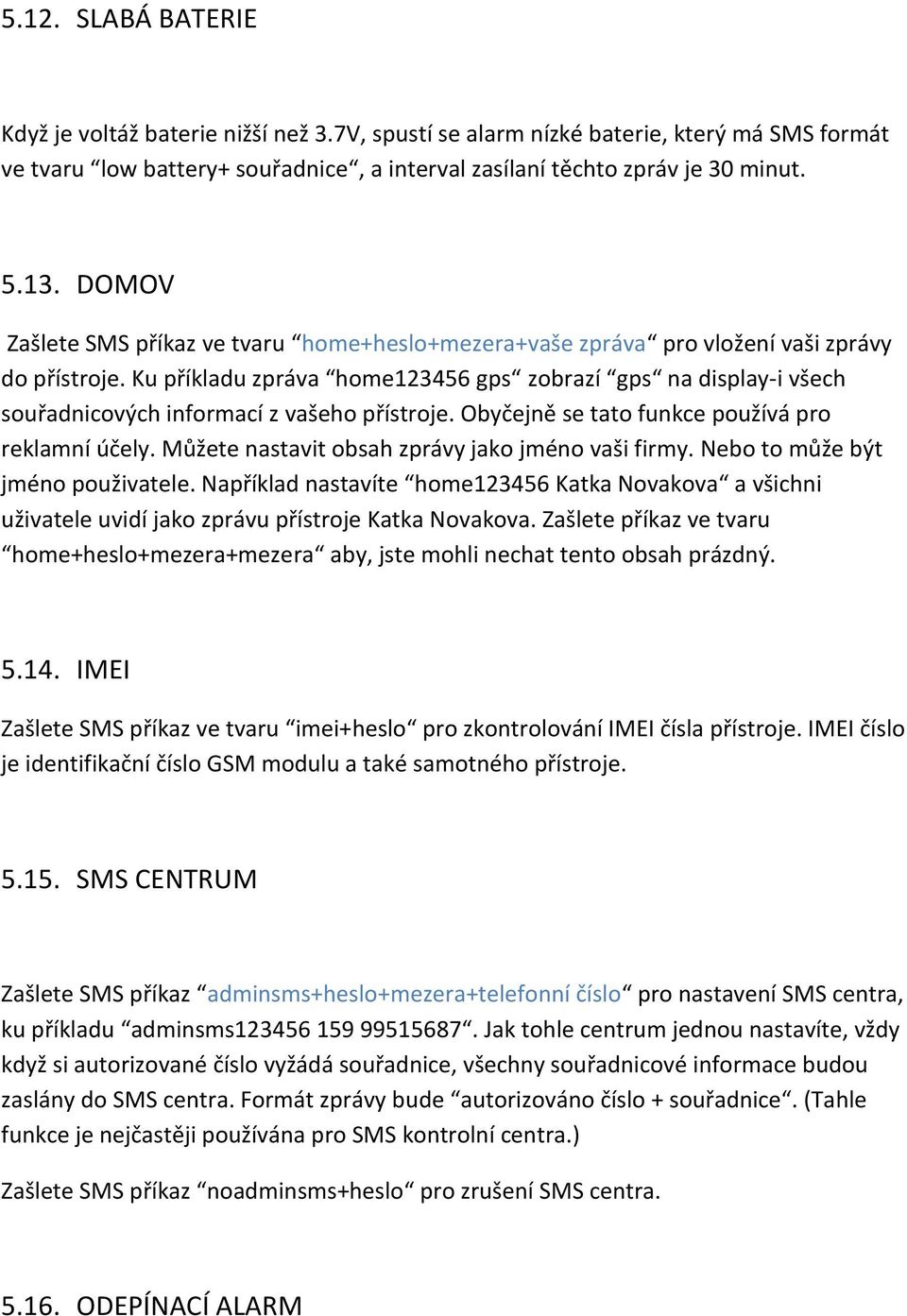

10 5.12. SLABÁ BATERIE Když je voltáž baterie nižší než 3.7V, spustí se alarm nízké baterie, který má SMS formát ve tvaru low battery+ souřadnice, a interval zasílaní těchto zpráv je 30 minut DOMOV Zašlete SMS příkaz ve tvaru home+heslo+mezera+vaše zpráva pro vložení vaši zprávy do přístroje. Ku příkladu zpráva home gps zobrazí gps na display-i všech souřadnicových informací z vašeho přístroje. Obyčejně se tato funkce používá pro reklamní účely. Můžete nastavit obsah zprávy jako jméno vaši firmy. Nebo to může být jméno použivatele. Například nastavíte home Katka Novakova a všichni uživatele uvidí jako zprávu přístroje Katka Novakova. Zašlete příkaz ve tvaru home+heslo+mezera+mezera aby, jste mohli nechat tento obsah prázdný IMEI Zašlete SMS příkaz ve tvaru imei+heslo pro zkontrolování IMEI čísla přístroje. IMEI číslo je identifikační číslo GSM modulu a také samotného přístroje SMS CENTRUM Zašlete SMS příkaz adminsms+heslo+mezera+telefonní číslo pro nastavení SMS centra, ku příkladu adminsms Jak tohle centrum jednou nastavíte, vždy když si autorizované číslo vyžádá souřadnice, všechny souřadnicové informace budou zaslány do SMS centra. Formát zprávy bude autorizováno číslo + souřadnice. (Tahle funkce je nejčastěji používána pro SMS kontrolní centra.) Zašlete SMS příkaz noadminsms+heslo pro zrušení SMS centra ODEPÍNACÍ ALARM

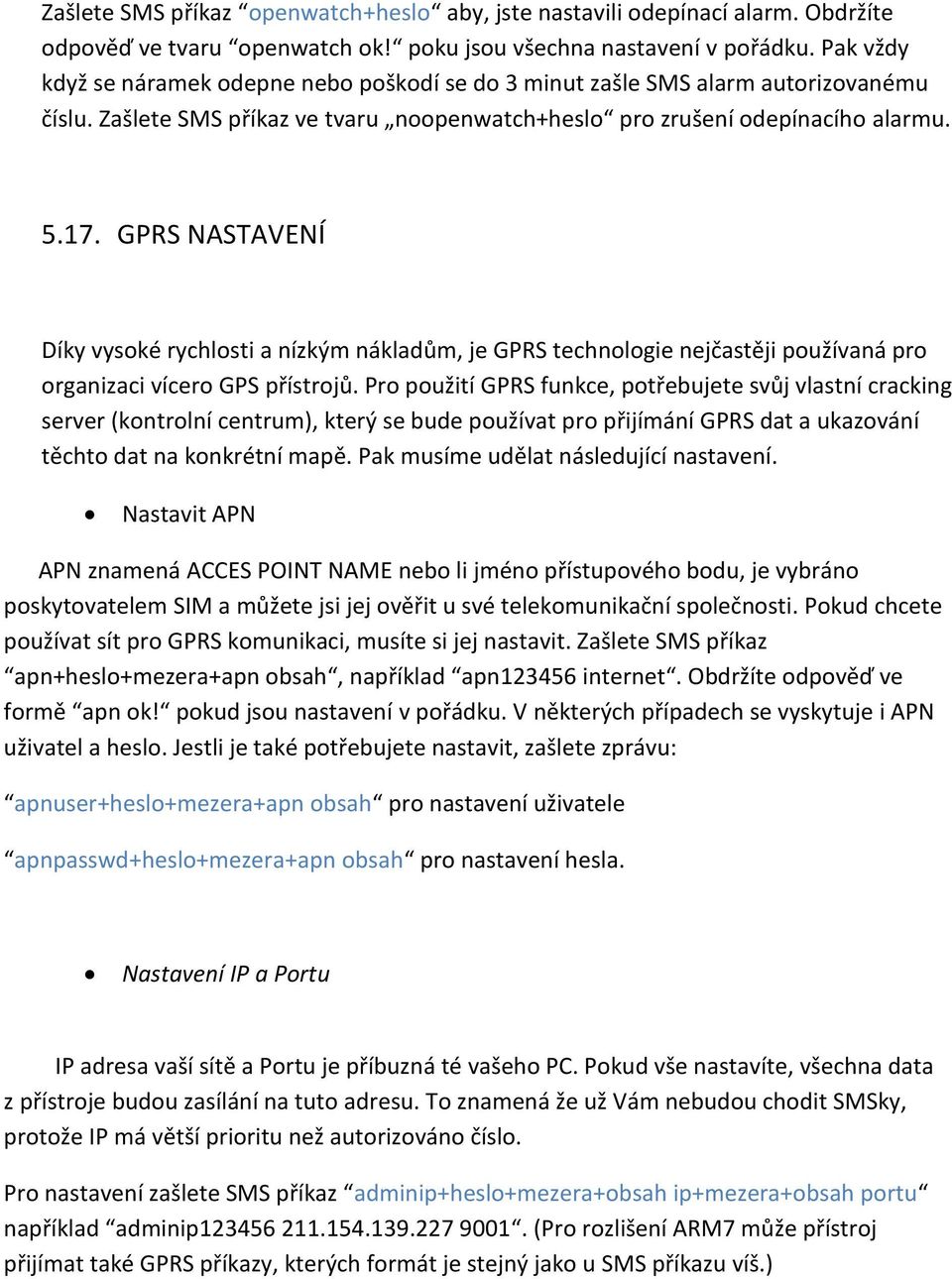

11 Zašlete SMS příkaz openwatch+heslo aby, jste nastavili odepínací alarm. Obdržíte odpověď ve tvaru openwatch ok! poku jsou všechna nastavení v pořádku. Pak vždy když se náramek odepne nebo poškodí se do 3 minut zašle SMS alarm autorizovanému číslu. Zašlete SMS příkaz ve tvaru noopenwatch+heslo pro zrušení odepínacího alarmu GPRS NASTAVENÍ Díky vysoké rychlosti a nízkým nákladům, je GPRS technologie nejčastěji používaná pro organizaci vícero GPS přístrojů. Pro použití GPRS funkce, potřebujete svůj vlastní cracking server (kontrolní centrum), který se bude používat pro přijímání GPRS dat a ukazování těchto dat na konkrétní mapě. Pak musíme udělat následující nastavení. Nastavit APN APN znamená ACCES POINT NAME nebo li jméno přístupového bodu, je vybráno poskytovatelem SIM a můžete jsi jej ověřit u své telekomunikační společnosti. Pokud chcete používat sít pro GPRS komunikaci, musíte si jej nastavit. Zašlete SMS příkaz apn+heslo+mezera+apn obsah, například apn internet. Obdržíte odpověď ve formě apn ok! pokud jsou nastavení v pořádku. V některých případech se vyskytuje i APN uživatel a heslo. Jestli je také potřebujete nastavit, zašlete zprávu: apnuser+heslo+mezera+apn obsah pro nastavení uživatele apnpasswd+heslo+mezera+apn obsah pro nastavení hesla. Nastavení IP a Portu IP adresa vaší sítě a Portu je příbuzná té vašeho PC. Pokud vše nastavíte, všechna data z přístroje budou zasílání na tuto adresu. To znamená že už Vám nebudou chodit SMSky, protože IP má větší prioritu než autorizováno číslo. Pro nastavení zašlete SMS příkaz adminip+heslo+mezera+obsah ip+mezera+obsah portu například adminip (Pro rozlišení ARM7 může přístroj přijímat také GPRS příkazy, kterých formát je stejný jako u SMS příkazu víš.)

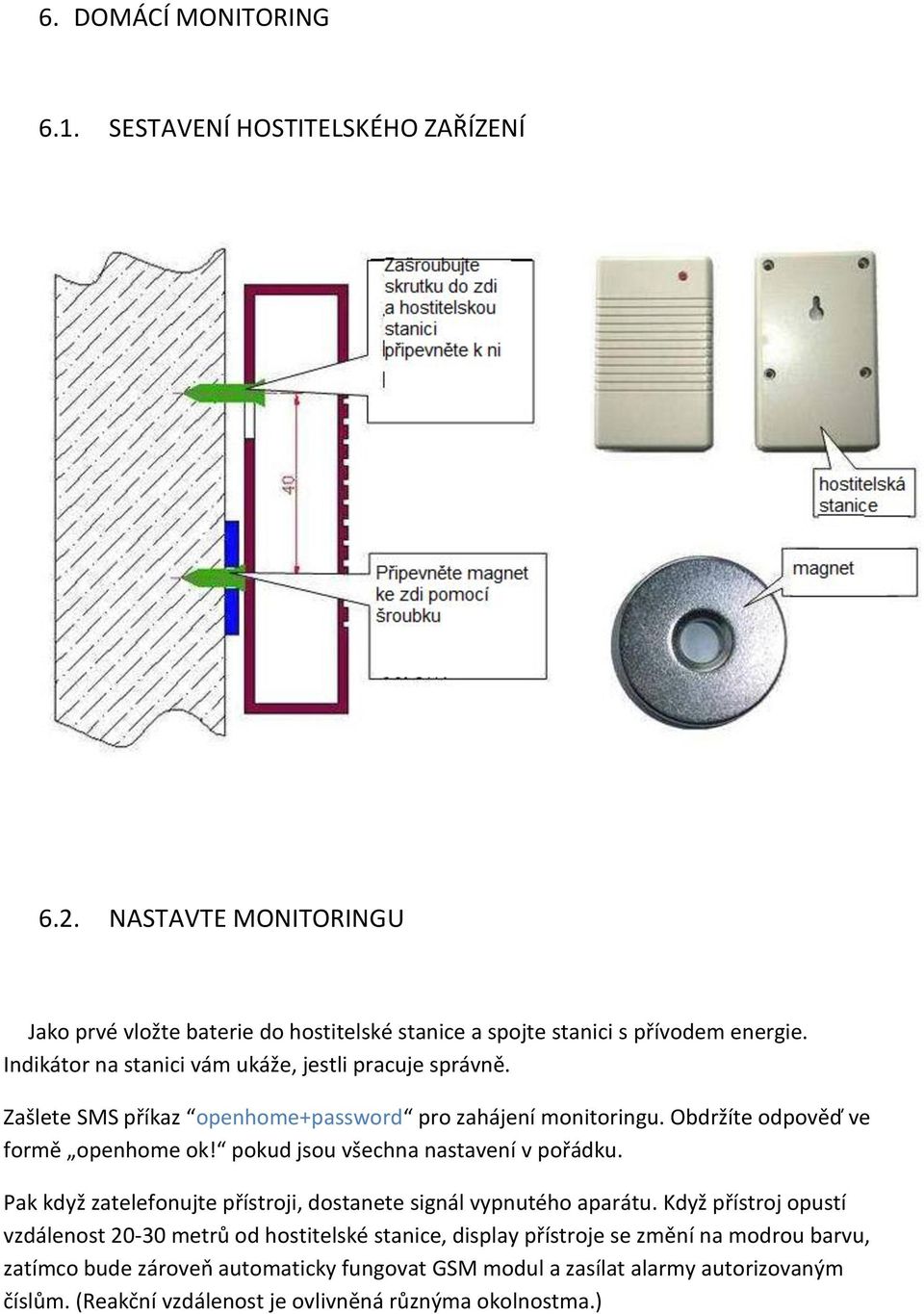

12 6. DOMÁCÍ MONITORING 6.1. SESTAVENÍ HOSTITELSKÉHO ZAŘÍZENÍ 6.2. NASTAVTE MONITORINGU Jako prvé vložte baterie do hostitelské stanice a spojte stanici s přívodem energie. Indikátor na stanici vám ukáže, jestli pracuje správně. Zašlete SMS příkaz openhome+password pro zahájení monitoringu. Obdržíte odpověď ve formě openhome ok! pokud jsou všechna nastavení v pořádku. Pak když zatelefonujte přístroji, dostanete signál vypnutého aparátu. Když přístroj opustí vzdálenost metrů od hostitelské stanice, display přístroje se změní na modrou barvu, zatímco bude zároveň automaticky fungovat GSM modul a zasílat alarmy autorizovaným číslům. (Reakční vzdálenost je ovlivněná různýma okolnostma.)

13 Zašlete SMS příkaz noopenhome+heslo pro zrušení domácího monitoringu. Obdržíte odpověď ve tvaru noopenhome ok! pokud jsou všechna nastavení v pořádku. (Zahajující příkaz begin tuto funkci taky zruší.) 6.3. ALARM PRO ODEBRATÍ HOSTITELSKÉ STANICE Pokud je domácí monitoring zapnutý, a odeberete stanici od pevně fixovaného magnetu, spustí se po 3 minutách alarm na autorizovaná čísla. 7. VAROVÁNÍ Udržujte v čistotě a suchu. Jakákoli tekutina, jako například déšť nebo vlhkost může zničit vnitřní obvody přístroje. Nepoužívejte ani neuskladňujte přístroj v zaprášených prostorech. Nevkládejte přístroj do přehřátých nebo moc studených míst. Obsluhujte opatrně, přístrojem netřeste ani nezacházejte násilně a s neúměrnou silou. Umývejte jenom pomocí suché textilie, nepoužívejte chemikálie nebo čistící prostředky. Nerozebírejte přístroj, ani se nesnažte na něm provádět vlastní úpravy. Používejte baterii a nabíječku výhradně od výrobce, aby se předešlo nežádoucím poškozením a poruchám. Nerozebírejte anténu, ani nepoužívejte jiné antény. Mohlo by to narušit přenos signálu a radiaci přístroje a tým narušit jeho správné fungování. 8. CHYBY A ŘEŠENÍ CHYBY Selhání při spouštění Selhání čísla Selhání monitoru ŘEŠENÍ Ověřte si, jestli je baterie nabytá a správně vložena. Zkontrolujte také, jestli je správně nainstalována SIM karta. Zkontrolujte, jestli je číslo autorizováno. Zkontrolujte, jestli je autorizované číslo nastaveno, nebo

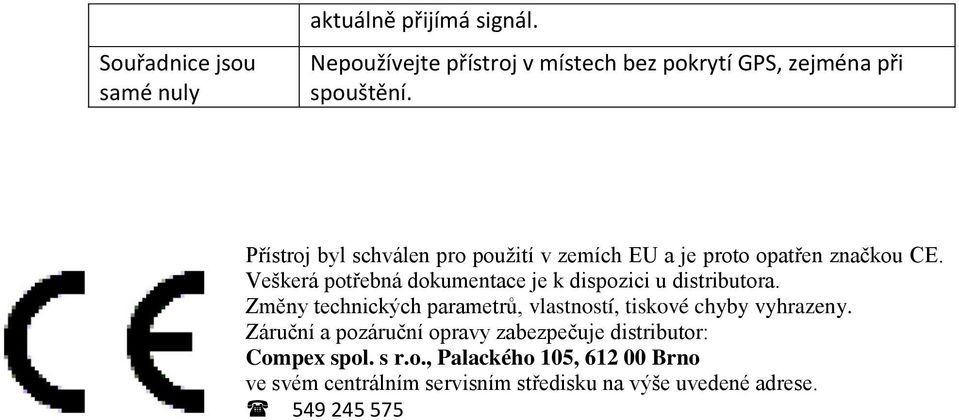

14 Souřadnice jsou samé nuly aktuálně přijímá signál. Nepoužívejte přístroj v místech bez pokrytí GPS, zejména při spouštění. Přístroj byl schválen pro použití v zemích EU a je proto opatřen značkou CE. Veškerá potřebná dokumentace je k dispozici u distributora. Změny technických parametrů, vlastností, tiskové chyby vyhrazeny. Záruční a pozáruční opravy zabezpečuje distributor: Compex spol. s r.o., Palackého 105, Brno ve svém centrálním servisním středisku na výše uvedené adrese
