M O O N S 3 SPORTOVNÍ KOČÁREK S NÁNOŽNÍKEM. Typové číslo MN N

Transkript

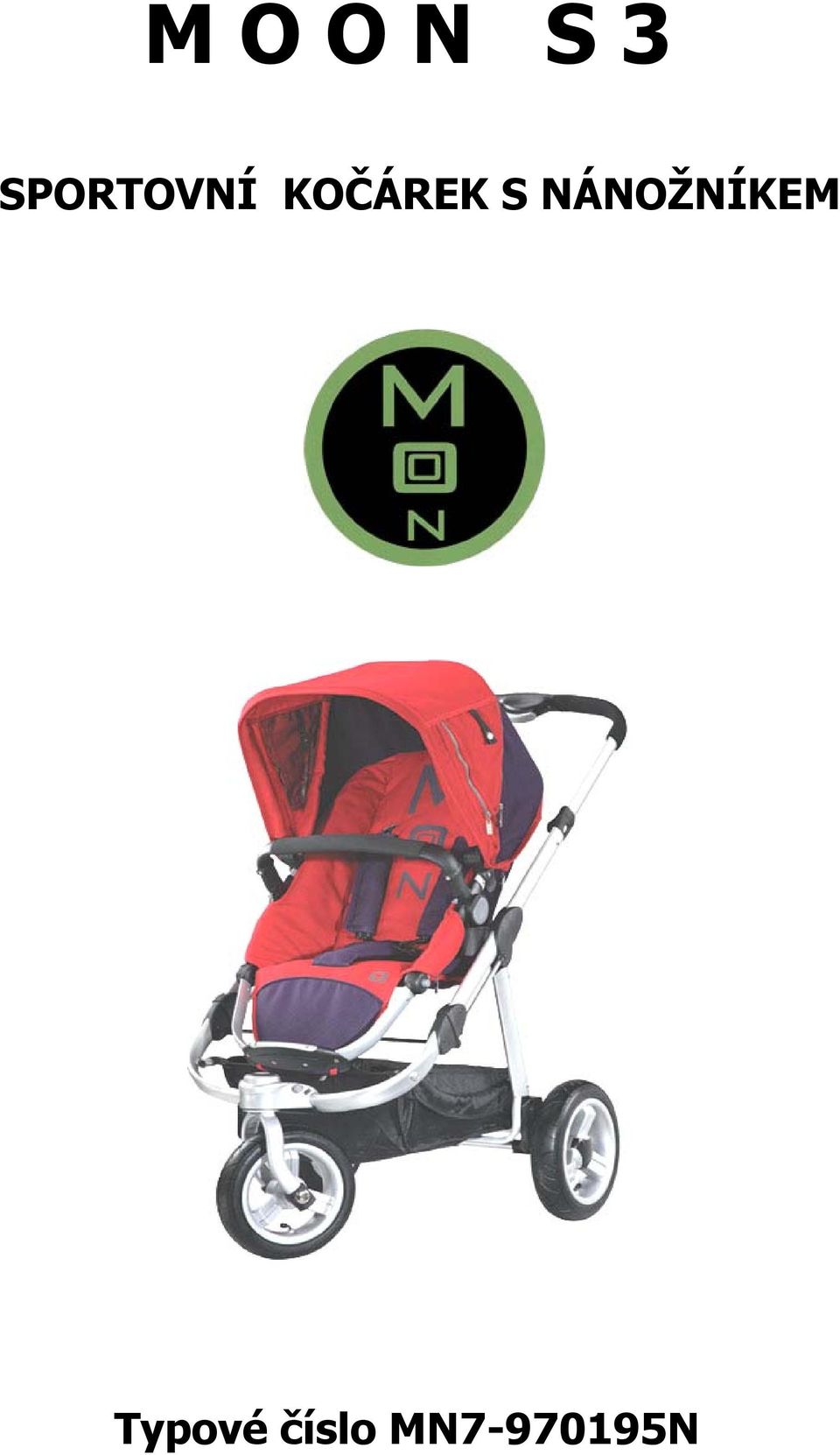

1 M O O N S 3 SPORTOVNÍ KOČÁREK S NÁNOŽNÍKEM Typové číslo MN N

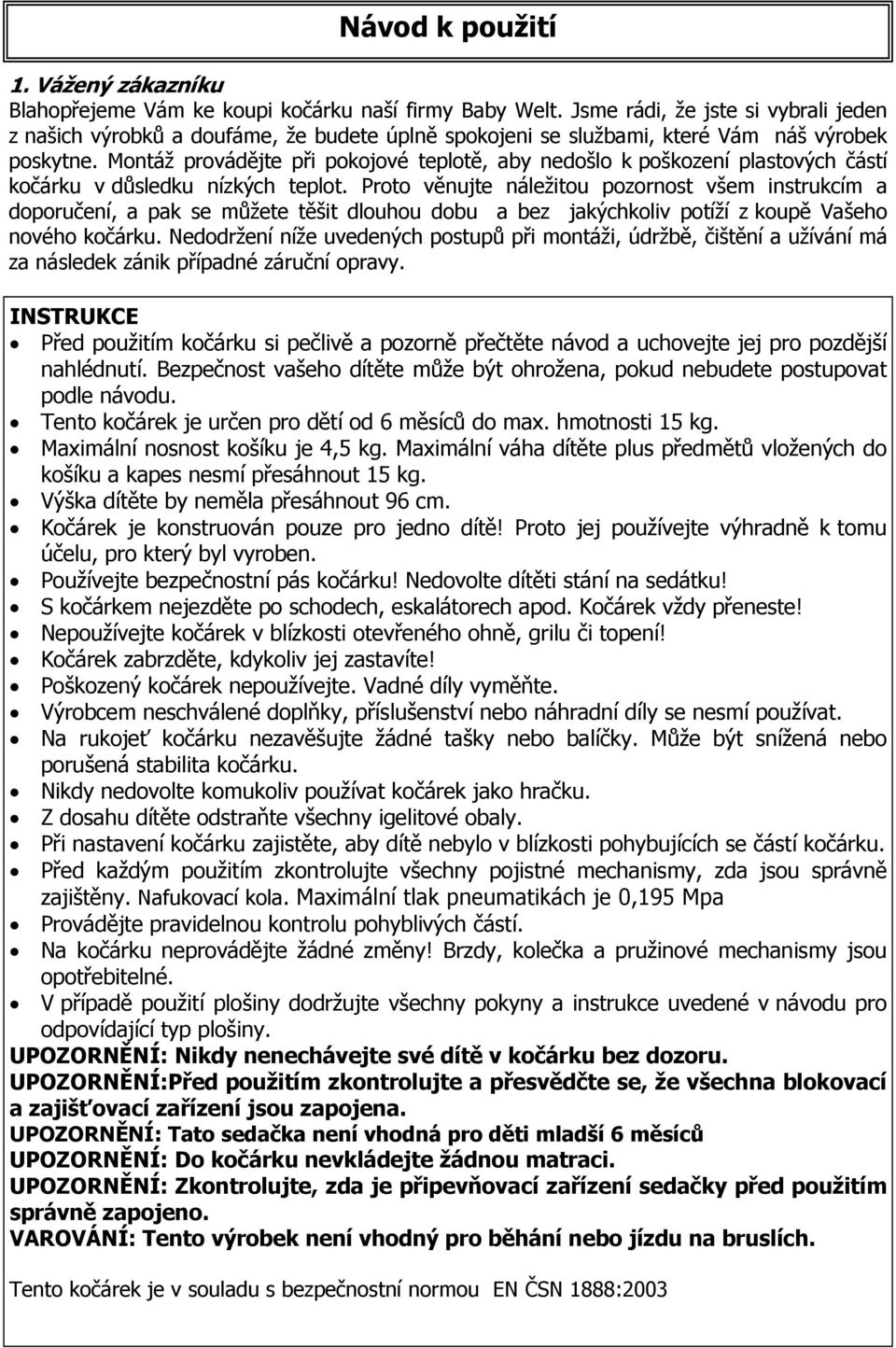

2 Návod k použití 1. Vážený zákazníku Blahopřejeme Vám ke koupi kočárku naší firmy Baby Welt. Jsme rádi, že jste si vybrali jeden z našich výrobků a doufáme, že budete úplně spokojeni se službami, které Vám náš výrobek poskytne. Montáž provádějte při pokojové teplotě, aby nedošlo k poškození plastových částí kočárku v důsledku nízkých teplot. Proto věnujte náležitou pozornost všem instrukcím a doporučení, a pak se můžete těšit dlouhou dobu a bez jakýchkoliv potíží z koupě Vašeho nového kočárku. Nedodržení níže uvedených postupů při montáži, údržbě, čištění a užívání má za následek zánik případné záruční opravy. INSTRUKCE Před použitím kočárku si pečlivě a pozorně přečtěte návod a uchovejte jej pro pozdější nahlédnutí. Bezpečnost vašeho dítěte může být ohrožena, pokud nebudete postupovat podle návodu. Tento kočárek je určen pro dětí od 6 měsíců do max. hmotnosti 15 kg. Maximální nosnost košíku je 4,5 kg. Maximální váha dítěte plus předmětů vložených do košíku a kapes nesmí přesáhnout 15 kg. Výška dítěte by neměla přesáhnout 96 cm. Kočárek je konstruován pouze pro jedno dítě! Proto jej používejte výhradně k tomu účelu, pro který byl vyroben. Používejte bezpečnostní pás kočárku! Nedovolte dítěti stání na sedátku! S kočárkem nejezděte po schodech, eskalátorech apod. Kočárek vždy přeneste! Nepoužívejte kočárek v blízkosti otevřeného ohně, grilu či topení! Kočárek zabrzděte, kdykoliv jej zastavíte! Poškozený kočárek nepoužívejte. Vadné díly vyměňte. Výrobcem neschválené doplňky, příslušenství nebo náhradní díly se nesmí používat. Na rukojeť kočárku nezavěšujte žádné tašky nebo balíčky. Může být snížená nebo porušená stabilita kočárku. Nikdy nedovolte komukoliv používat kočárek jako hračku. Z dosahu dítěte odstraňte všechny igelitové obaly. Při nastavení kočárku zajistěte, aby dítě nebylo v blízkosti pohybujících se částí kočárku. Před každým použitím zkontrolujte všechny pojistné mechanismy, zda jsou správně zajištěny. Nafukovací kola. Maximální tlak pneumatikách je 0,195 Mpa Provádějte pravidelnou kontrolu pohyblivých částí. Na kočárku neprovádějte žádné změny! Brzdy, kolečka a pružinové mechanismy jsou opotřebitelné. V případě použití plošiny dodržujte všechny pokyny a instrukce uvedené v návodu pro odpovídající typ plošiny. UPOZORNĚNÍ: Nikdy nenechávejte své dítě v kočárku bez dozoru. UPOZORNĚNÍ:Před použitím zkontrolujte a přesvědčte se, že všechna blokovací a zajišťovací zařízení jsou zapojena. UPOZORNĚNÍ: Tato sedačka není vhodná pro děti mladší 6 měsíců UPOZORNĚNÍ: Do kočárku nevkládejte žádnou matraci. UPOZORNĚNÍ: Zkontrolujte, zda je připevňovací zařízení sedačky před použitím správně zapojeno. VAROVÁNÍ: Tento výrobek není vhodný pro běhání nebo jízdu na bruslích. Tento kočárek je v souladu s bezpečnostní normou EN ČSN 1888:2003

3 2. Rozložení kočárku Vyjměte kočárek z kartonu a odstraňte igelitový obal. Odjistěte bezpečnostní skládací pojistku na pravé straně kočárku (Obr. 1). Oběma rukama uchopte kočárek za rukojeť a tahem nahoru kočárek rozložte. Táhněte nahoru tak dlouho, až obě pojistky na obou stranách kočárku správně zaklapnou (Obr. 2). UPOZORNĚNÍ: Předtím, než začnete instalovat další součásti, ujistěte se, že kočárek je zcela rozložen a pojistky zaklaply. UPOZORNĚNÍ: Jestliže při rozkládání ucítíte odpor, rozkládání přerušte. Zkontrolujte a odstraňte příčinu, pro kterou nelze dokončit rozložení (např. potah, který blokuje mechanismus rozložení). Při násilném rozkládání může dojít k poškození kloubových spojů nebo poškození látky potahu. Při takto vzniklém poškození pak nárok na záruku zaniká. Obr. 1 Obr Montáž zadní nápravy Kočárek položte na zem čelem dolů. Na podvozek kočárku nasaďte zadní nápravu tak, až zaklapnou obě pojistky (Obr. 3). Zadní kolo s osou nasuňte do náboje zadní nápravy (Obr. 4) až zaklapne pojistka na nápravě. Zatáhněte za kolo zpět a ujistěte se, že kolo je zajištěno ve správné pozici. Při demontáži kola nadzvedněte pojistku (Obr. 5) na náboji kola a kolo s osou z náboje vysuňte. Zadní nápravu demontujete z podvozku kočárku, když stisknete obě pojistky na nápravě (Obr. 3) a vysunete ji z trubek. UPOZORNĚNÍ: Brzdová tyč zadního nosiče musí směřovat dozadu. UPOZORNĚNÍ: Předtím, než začnete instalovat přední kolo, ujistěte se, že obě zadní kola jsou správně zajištěna. Obr. 3 Obr. 4 Obr Montáž předního kola Osu předního kola nasuňte do pouzdra předního kola až do zaklapnutí (Obr. 6). Zatáhněte za kolo zpět a ujistěte se, že kolo je zajištěno ve správné pozici. Při demontáži kola na horní straně pouzdra stiskněte tlačítko a kolo z pouzdra vysuňte.

4 UPOZORNĚNÍ: Před použitím kočárku se ujistěte, že všechna kola jsou správně uchycena z důvodu zajištění bezpečnosti vašeho dítěte. Obr. 6 Obr Natáčení předního kola Stiskněte tlačítko na pouzdře předního kola ve směru šipky B (Obr. 7-B). Při pohybu (při jízdě kočárku) a natáčení kola se automaticky přední kolo zablokuje a je nastaveno na přímý směr. Při stisknutí tlačítka ve směru šipky A, se natáčení předního kola kolem čepu uvolní (Obr.7-A). 6. Používání parkovací brzdy Zadní kola kočárku zabrzdíte stlačením brzdové tyče směrem dolů (Obr. 8-1). Kočárek odbrzdíte zvednutím brzdové tyče směrem nahoru (Obr. 8-2). UPOZORNĚNÍ: Když dítě posazujete nebo vyndáváte z kočárku, vždy kočárek zabrzděte! Taktéž kočárek zabrzděte, když s kočárkem zastavíte zejména na svažitém terénu. UPOZORNĚNÍ: Brzdu používejte jen v případě, že kočárek již stojí. Použití této brzdy při jízdě je zakázané! Než se s kočárkem rozjedete, nezapomeňte kočárek odbrzdit. Je-li tato brzda použita při jízdě, může dojít ke zničení ozubení na kolech, nebo poškození některé části Obr. 8 brzdového mechanismu. Případná záruka pak zaniká. 7. Odnímatelná hrazda Hrazdu připevníte na kočárek nasunutím spojek s pojistkou do otvorů na opěrce ruk podvozku až obě pojistky zaklapnou (Obr. 9). Hrazdu odejmete tak, že současně stisknete obě tlačítka a mírným tahem vysunete hrazdu z opěrky ruk (Obr. 10). Obr. 9 Obr. 10

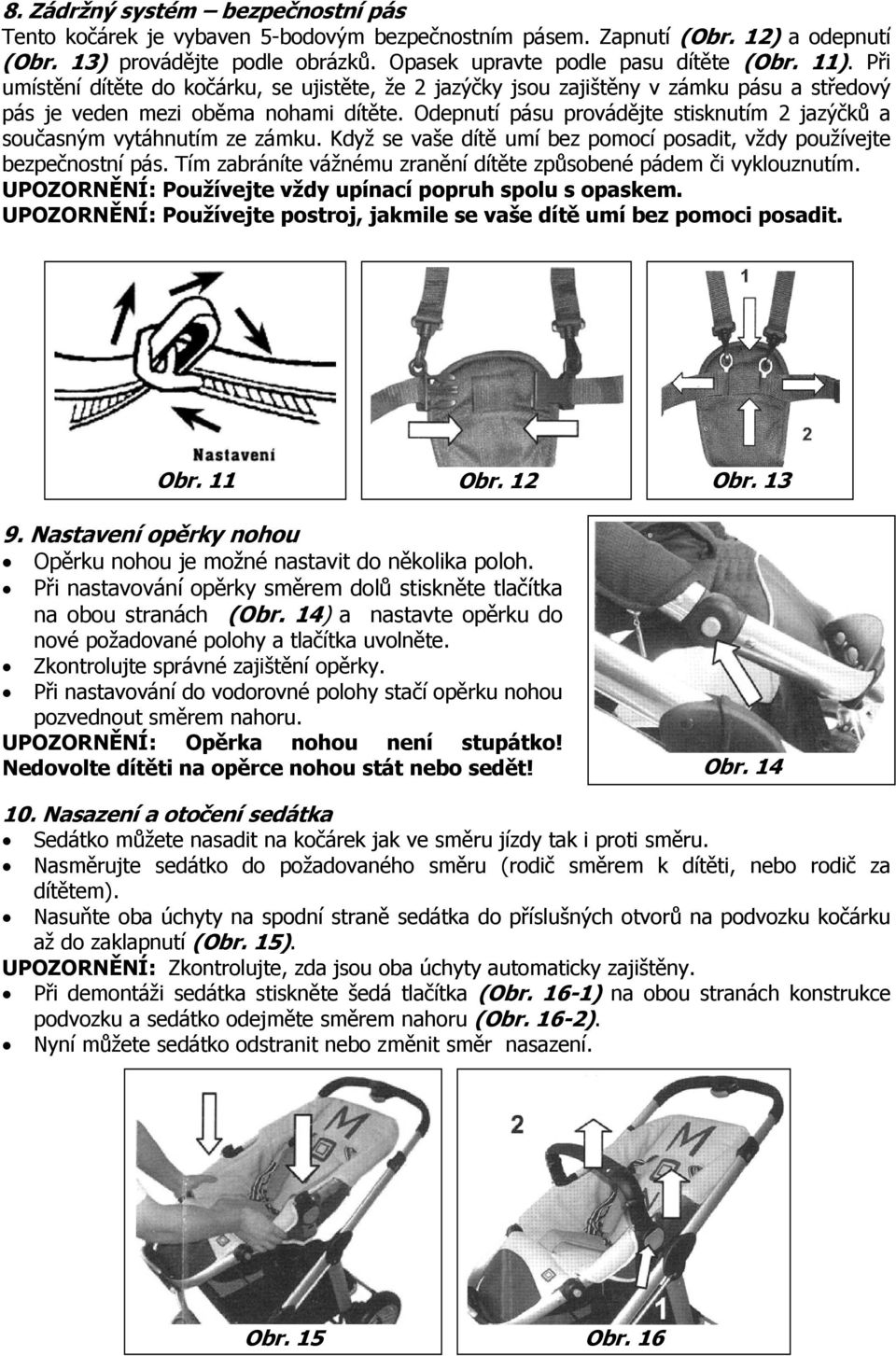

5 8. Zádržný systém bezpečnostní pás Tento kočárek je vybaven 5-bodovým bezpečnostním pásem. Zapnutí (Obr. 12) a odepnutí (Obr. 13) provádějte podle obrázků. Opasek upravte podle pasu dítěte (Obr. 11). Při umístění dítěte do kočárku, se ujistěte, že 2 jazýčky jsou zajištěny v zámku pásu a středový pás je veden mezi oběma nohami dítěte. Odepnutí pásu provádějte stisknutím 2 jazýčků a současným vytáhnutím ze zámku. Když se vaše dítě umí bez pomocí posadit, vždy používejte bezpečnostní pás. Tím zabráníte vážnému zranění dítěte způsobené pádem či vyklouznutím. UPOZORNĚNÍ: Používejte vždy upínací popruh spolu s opaskem. UPOZORNĚNÍ: Používejte postroj, jakmile se vaše dítě umí bez pomoci posadit. Obr. 11 Obr. 12 Obr Nastavení opěrky nohou Opěrku nohou je možné nastavit do několika poloh. Při nastavování opěrky směrem dolů stiskněte tlačítka na obou stranách (Obr. 14) a nastavte opěrku do nové požadované polohy a tlačítka uvolněte. Zkontrolujte správné zajištění opěrky. Při nastavování do vodorovné polohy stačí opěrku nohou pozvednout směrem nahoru. UPOZORNĚNÍ: Opěrka nohou není stupátko! Nedovolte dítěti na opěrce nohou stát nebo sedět! Obr Nasazení a otočení sedátka Sedátko můžete nasadit na kočárek jak ve směru jízdy tak i proti směru. Nasměrujte sedátko do požadovaného směru (rodič směrem k dítěti, nebo rodič za dítětem). Nasuňte oba úchyty na spodní straně sedátka do příslušných otvorů na podvozku kočárku až do zaklapnutí (Obr. 15). UPOZORNĚNÍ: Zkontrolujte, zda jsou oba úchyty automaticky zajištěny. Při demontáži sedátka stiskněte šedá tlačítka (Obr. 16-1) na obou stranách konstrukce podvozku a sedátko odejměte směrem nahoru (Obr. 16-2). Nyní můžete sedátko odstranit nebo změnit směr nasazení. Obr. 15 Obr. 16

6 11. Sklopení sedátka Sedátko kočárku lze nastavit do 3 poloh. Stiskněte šedá tlačítka na obou stranách a současně sedátko pootočením nastavte do požadované polohy (Obr. 17). Tlačítka uvolněte. UPOZORNĚNÍ: Tato sedačka není vhodná pro děti mladší 6 měsíců 12. Nasazení nákupního košíku Zapněte všechny druky po obvodu spodní trubky podvozku. Širší část košíku musí směřovat dozadu, užší část košíku dopředu. UPOZORNĚNÍ: Nikdy nepřekračujte maximální nosnost nákupního košíku 4.5 kg. Obr Nastavení výšky rukojeti Na rukojeti stiskněte šedé tlačítko a vysuňte nebo zasuňte rukojeť do požadované výšky (Obr. 18). Obě strany rukojeti musí být nastaveny do stejné výšky. UPOZORNĚNÍ: Jakékoliv břemeno připevněné k rukojeti ovlivňuje stabilitu kočárku. Obr Montáž a demontáž boudy Boudu připevníte na kočárek nasunutím plastových spojek (Obr. 19) na rám podvozku kočárku, až spojky jsou zajištěny pojistkou (Obr. 20). Boudu odejmete, když na obou stranách vysunete plastové spojky z rámu podvozku. Stříšku boudy sklopíte nebo rozevřete uchopíte-li horní okraj stříšky a mírným tlakem nastavíte požadovanou polohu. Zkontrolujte správné nasazení a zajištění boudy. Obr. 19 Obr Složení kočárku Kočárek zabrzděte a vyprázdněte odkládací košík. Odstraňte sedátko. Současně stiskněte šedá tlačítka na obou stranách konstrukce podvozku (Obr. 21-1) a sedátko vyndejte směrem nahoru (Obr. 21-2). Stiskněte šedé tlačítko pro zasunutí rukojeti (Obr. 22-1), poté stiskněte bezpečnostní skládací pojistku (Obr. 21-3) a současně zatlačte na rukojeť (Obr. 22-2) směrem dopředu.

7 Potom lehce tlačte na rukojeť kočárku směrem dolů (Obr. 23-4) tak dlouho, až kočárek složíte. Složený kočárek zajistěte přepravní bezpečnostní pojistkou. UPOZORNĚNÍ: Jestliže při skládání ucítíte odpor, skládání přerušte. Zkontrolujte a odstraňte příčinu, pro kterou kočárek nelze složit (např. potah, který blokuje mechanismus skládání). Po odstranění opakujte výše uvedený postup skládání. V případě, že ve skládání pokračujete bez odstranění příčiny zničíte mechanismus skládání nebo poškodíte potah a případná záruka zaniká! Obr. 21 Obr. 22 Hmotnost kočárku ( ca ): kg Základní rozměry: složený podvozek ( l x š x v, ca ):88 x 60 x 38 cm složená sedačka ( l x š x v, ca ):74 x 46 x 22 cm rozložený kočárek ( l x š x v, ca ):110 x 60 x 111 cm velikost sedátka ( l x š x v, ca ):74 x 35 cm nastavitelná výška rukojeti ( ca )96-113: cm Obr. 23 Čištění a údržba U kočárků s bavlněným potahem vždy při dešti použijte pláštěnku jako prevenci proti nežádoucím skvrnám na potahu! Kočárek neskládejte pokud je vlhký. Potah kočárku perte ručně v teplé vodě do 30 C s pracím prostředkem pro jemné tkaniny. Neperte v pračce. Nesušte v sušičce. Sušte volně položené ve stínu na vzduchu. Nebělte! Mokrou kovovou konstrukci vždy osušte, tím zabráníte korozi kovových částí kočárku. Kočárek ukládejte na suché a čisté místo. Kluzné části kočárku v kombinaci kov-plast nikdy ničím nemažte! Pouze prach a špínu vyčistěte suchým hadříkem do sucha. Kovová ložiska koleček namažte strojním olejem. Pokud některé mechanismy kočárku budou těžko ovladatelné, ujistěte se, že příčinou není mechanické poškození nebo volnému pohybu nebrání potah, pak jemně aplikujte přípravek WD 40 tak, aby přípravek pronikl mezi součástky. Potom ošetřené místo vyčistěte suchým hadříkem do sucha. Pravidelná údržba pohyblivých částí prodlouží životnost kočárku a usnadní skládání a rozkládání. S kočárkem nikdy nejezděte po schodech či eskalátorech, vždy jej uchopte za postranní díly a přeneste. Při jízdě v nerovném terénu a při najíždění na zvýšené obrubníky dbejte maximální opatrnosti. Nezatěžujte kočárek větší váhou než je doporučeno výrobcem a je popsáno v odstavci Instrukce. Při nerespektování uvedených podmínek dochází k porušení geometrie kol, k deformaci, ohnutí, ulomení nebo zlomení rámu kočárku, k poškození nebo zničení plastových úchytů a montážních prvků a nebo kočárek zatáčí k jedné straně. Ve všech těchto případech nelze uplatňovat záruční opravu. Závada bude opravena k tíži spotřebitele, včetně úhrady nákladů na dopravu!

8 ZÁRUČNÍ LIST na kočárek 1. Prodávající poskytuje na výrobek záruku v délce 24 měsíců ode dne prodeje spotřebiteli. 2. Prodávající je povinen při prodeji vyplnit záruční list, datum a razítko prodejny. Je nepřípustné datovat a potvrdit tento záruční list později než je výrobek prodán. 3. Při reklamaci je nutné, aby spotřebitel předložil originál potvrzeného záručního listu, originál o zakoupení kočárku (paragon) a vyhotovit protokol o reklamované události ( popis za jakých okolností k vadě došlo nebo stručný popis vady s požadavkem spotřebitele). 4. Kočárek na reklamaci se přijímá jen čistý. 5. Záruční lhůta se prodlužuje o dobu, kdy spotřebitel uplatnil nárok na záruční opravu až do doby, kdy byl povinen výrobek po skončení opravy převzít. 6. Nárok na záruku zaniká, jestliže spotřebitel nebo jiná osoba nepostupuje po zakoupení výrobku při montáži, údržbě, čištění a užívání v souladu s návodem k použití, který je součástí těchto záručních podmínek. Spotřebitel není oprávněn provádět na kočárku jakékoliv změny. 7. Na mechanická poškození při nesprávném užívání kočárku zejména poškrabání, ohnutí, ulomení konstrukce nebo plastových součástí, prasklé či zlomené klouby, na vyblednutí barev látky potahu vzniklé praním neodpovídající pokynům, nebo zesvětlení způsobené vystavováním kočárku přímému slunečnímu záření či vlhkosti se reklamace nevztahuje. Taktéž nelze uplatňovat reklamaci na odření nebo roztržení látky potahu a opotřebení součástí kočárku běžným používáním jako ojetí koleček, brzdy, pružiny apod. Reklamaci nelze uplatnit ani v případech kdy kočárek je poškozen vnějšími chemickými vlivy (chemický posyp a následná koroze), při ztrátě nebo odcizení součástí kočárku. Tyto vady budou opraveny k tíži spotřebitele, včetně nákladů na dopravu. 8. Kupujícímu byl při zakoupení kočárek předveden nebo prodávajícím sestaven (co neodpovídá skutečnosti přeškrtněte) a kupující byl při koupi věci seznámen s návodem k použití. 9. Poskytnutím záruky nejsou dotčena práva kupujícího, která se ke koupi věci váží podle zvláštních právních předpisů Razítko a podpis Datum prodeje BD_vzor_2007
