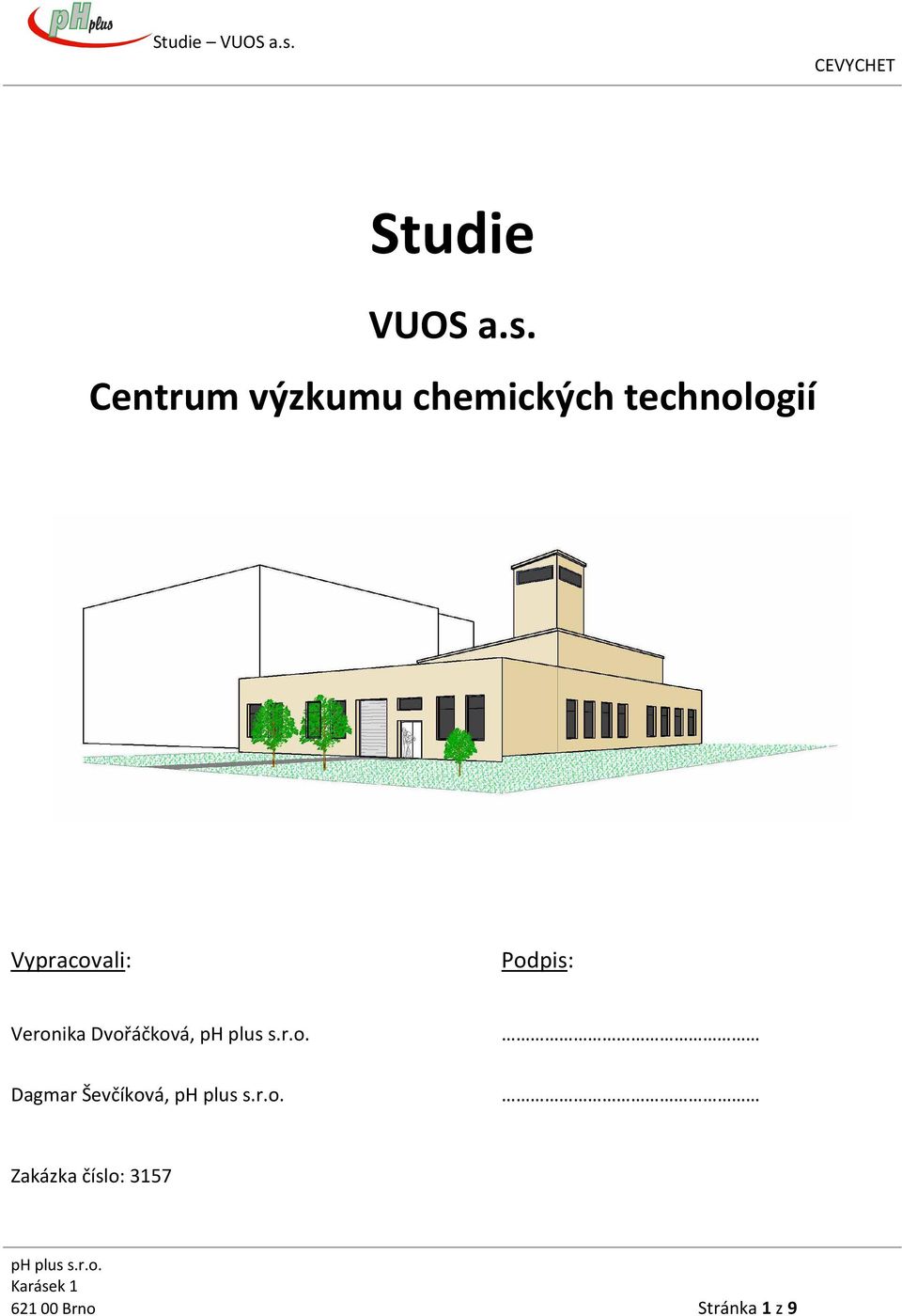

1 Studie VUOS a.s. CEVYCHET Studie VUOS a.s. Centrum výzkumu chemických technologií Vypracovali: Podpis: Veronika Dvořáčková, ph plus s.r.o. Dagmar Ševčíková, ph plus s.r.o. Zakázka číslo: 3157 ph plus s.r.o. Karásek Brno Stránka 1 z 9

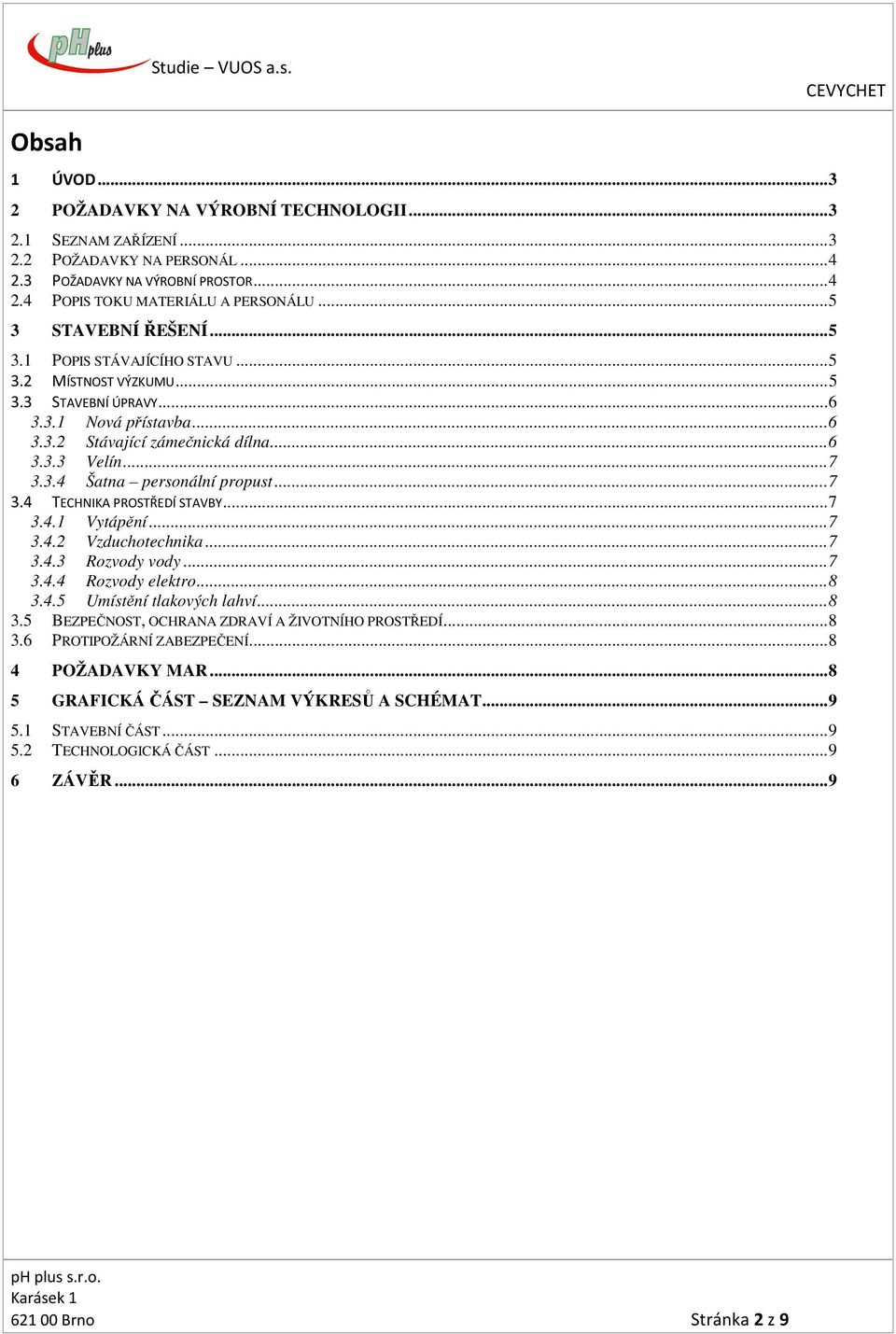

2 Studie VUOS a.s. CEVYCHET Obsah 1 ÚVOD POŽADAVKY NA VÝROBNÍ TECHNOLOGII SEZNAM ZAŘÍZENÍ POŽADAVKY NA PERSONÁL POŽADAVKY NA VÝROBNÍ PROSTOR POPIS TOKU MATERIÁLU A PERSONÁLU STAVEBNÍ ŘEŠENÍ POPIS STÁVAJÍCÍHO STAVU MÍSTNOST VÝZKUMU STAVEBNÍ ÚPRAVY Nová přístavba Stávající zámečnická dílna Velín Šatna personální propust TECHNIKA PROSTŘEDÍ STAVBY Vytápění Vzduchotechnika Rozvody vody Rozvody elektro Umístění tlakových lahví BEZPEČNOST, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ PROTIPOŽÁRNÍ ZABEZPEČENÍ POŽADAVKY MAR GRAFICKÁ ČÁST SEZNAM VÝKRESŮ A SCHÉMAT STAVEBNÍ ČÁST TECHNOLOGICKÁ ČÁST ZÁVĚR... 9 ph plus s.r.o. Karásek Brno Stránka 2 z 9

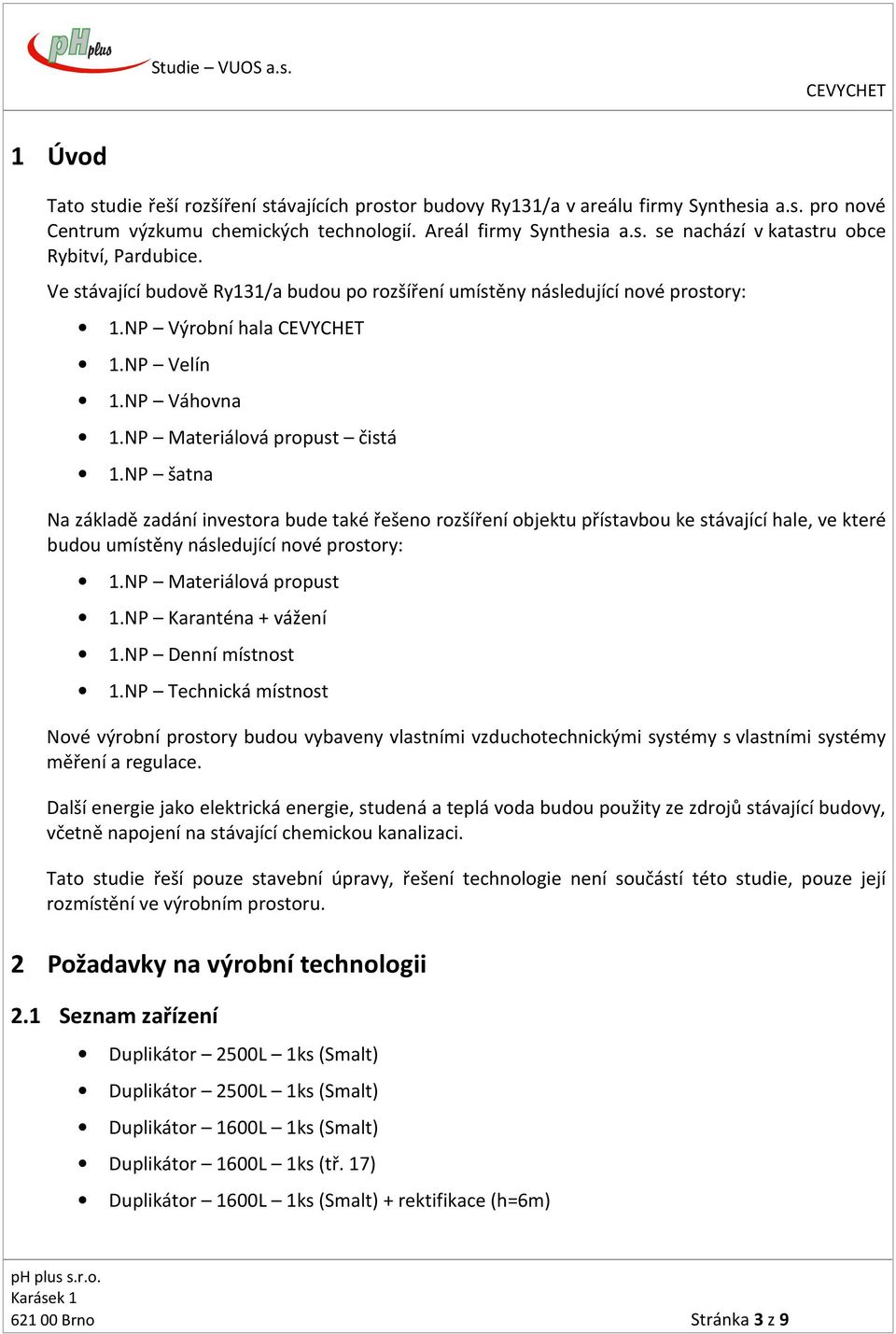

3 Studie VUOS a.s. CEVYCHET 1 Úvod Tato studie řeší rozšíření stávajících prostor budovy Ry131/a v areálu firmy Synthesia a.s. pro nové Centrum výzkumu chemických technologií. Areál firmy Synthesia a.s. se nachází v katastru obce Rybitví, Pardubice. Ve stávající budově Ry131/a budou po rozšíření umístěny následující nové prostory: 1.NP Výrobní hala CEVYCHET 1.NP Velín 1.NP Váhovna 1.NP Materiálová propust čistá 1.NP šatna Na základě zadání investora bude také řešeno rozšíření objektu přístavbou ke stávající hale, ve které budou umístěny následující nové prostory: 1.NP Materiálová propust 1.NP Karanténa + vážení 1.NP Denní místnost 1.NP Technická místnost Nové výrobní prostory budou vybaveny vlastními vzduchotechnickými systémy s vlastními systémy měření a regulace. Další energie jako elektrická energie, studená a teplá voda budou použity ze zdrojů stávající budovy, včetně napojení na stávající chemickou kanalizaci. Tato studie řeší pouze stavební úpravy, řešení technologie není součástí této studie, pouze její rozmístění ve výrobním prostoru. 2 Požadavky na výrobní technologii 2.1 Seznam zařízení Duplikátor 2500L 1ks (Smalt) Duplikátor 2500L 1ks (Smalt) Duplikátor 1600L 1ks (Smalt) Duplikátor 1600L 1ks (tř. 17) Duplikátor 1600L 1ks (Smalt) + rektifikace (h=6m) ph plus s.r.o. Karásek Brno Stránka 3 z 9

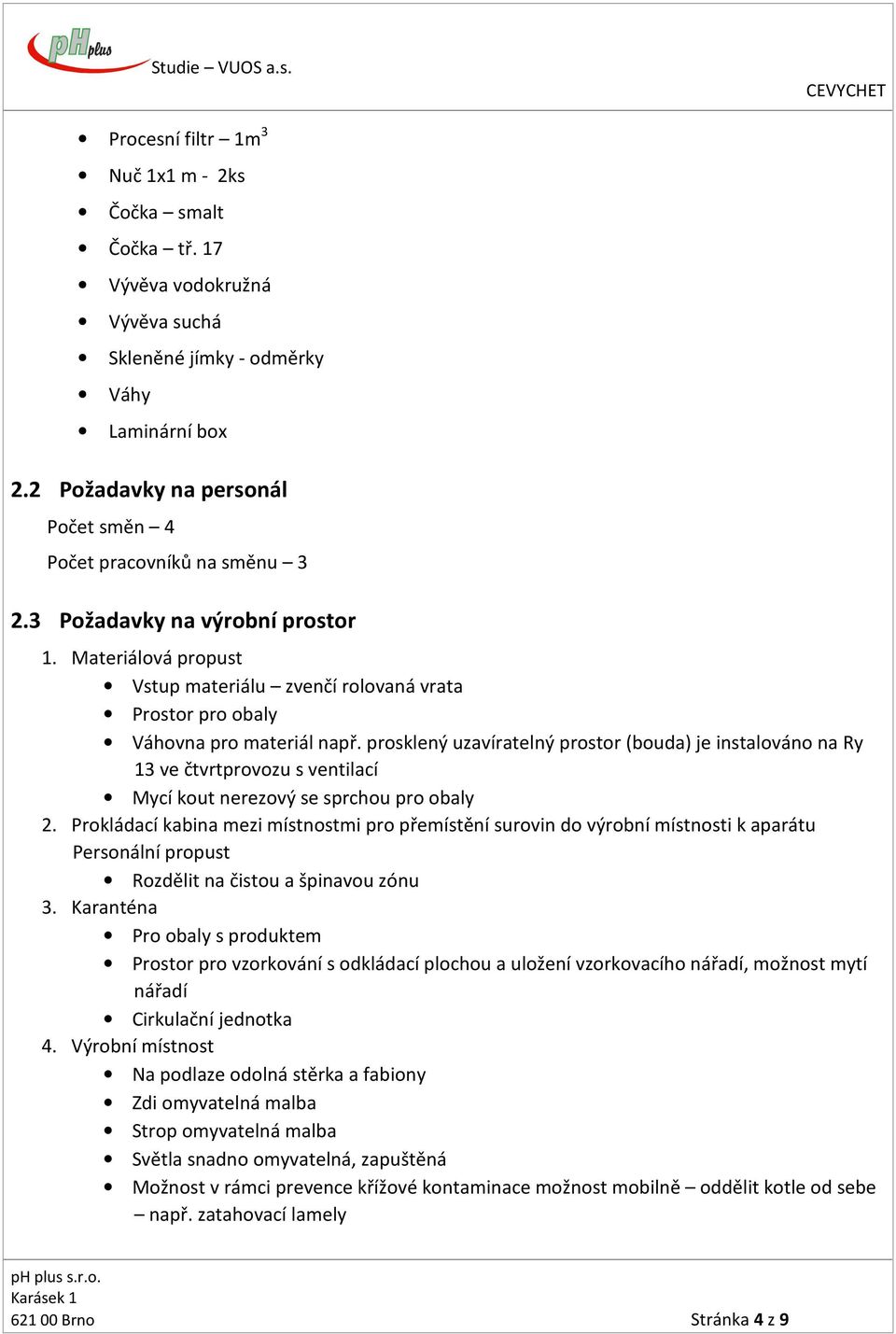

4 Studie VUOS a.s. CEVYCHET Procesní filtr 1m 3 Nuč 1x1 m - 2ks Čočka smalt Čočka tř. 17 Vývěva vodokružná Vývěva suchá Skleněné jímky - odměrky Váhy Laminární box 2.2 Požadavky na personál Počet směn 4 Počet pracovníků na směnu Požadavky na výrobní prostor 1. Materiálová propust Vstup materiálu zvenčí rolovaná vrata Prostor pro obaly Váhovna pro materiál např. prosklený uzavíratelný prostor (bouda) je instalováno na Ry 13 ve čtvrtprovozu s ventilací Mycí kout nerezový se sprchou pro obaly 2. Prokládací kabina mezi místnostmi pro přemístění surovin do výrobní místnosti k aparátu Personální propust Rozdělit na čistou a špinavou zónu 3. Karanténa Pro obaly s produktem Prostor pro vzorkování s odkládací plochou a uložení vzorkovacího nářadí, možnost mytí nářadí Cirkulační jednotka 4. Výrobní místnost Na podlaze odolná stěrka a fabiony Zdi omyvatelná malba Strop omyvatelná malba Světla snadno omyvatelná, zapuštěná Možnost v rámci prevence křížové kontaminace možnost mobilně oddělit kotle od sebe např. zatahovací lamely ph plus s.r.o. Karásek Brno Stránka 4 z 9

5 Studie VUOS a.s. CEVYCHET Podesta stěrka Lokální odtahy vzor nízké teploty na Ry 3 Místnosti s okny nejlépe materiálová propust s výrobou, okna do velínu oboustranné tabule v rovině s povrchem zdi MaR malá místnost, monitor na zdi ve výrobní místnosti kritické parametry Přívod vody pitná, demi voda Stanice na tlakové lahve Jímky svedení odpadních vod do jímky mimo budovu Úvaha klimatizace ve výrobní místnosti 2.4 Popis toku materiálu a personálu Viz grafické znázornění v grafické části. 3 Stavební řešení 3.1 Popis stávajícího stavu Stávající budova Ry131/a sestává ze tří navazujících, postupně stavěných budov. Hlavní budova výroby, nejstarší, je z padesátých let. Její výška dosahuje cca 3 podlaží. Podlaží jsou tvořena vnitřní ocelovou konstrukcí pro výrobní technologii. K ní byla postupně přistavena jednopodlažní budova se sociálním zázemím pro personál a strojovny. Poslední provedená jednopodlažní přístavba je z roku Jedná se o prostory zámečnické dílny, sušáren a skladů. Zamýšlené rozšíření výroby se týká dvou mladších přístaveb. Tyto jsou tvořeny obdélníkovým půdorysem o rozměrech 23,5 x 18,5 m. Výška budovy je 5,2m a je zastřešena plochou střechou s atikou. Vnitřní výška je 4,5 m. Poslední přístavba je konstrukčně rozdělena do tří polí. Tato pole jsou dělena dvěma průvlaky a sloupy. Spolu s obvodovými stěnami tak tvoří kompletní konstrukci pro prefabrikovaný strop z panelů 6x1,2 m, tl. 250 mm. 3.2 Místnost výzkumu Pro místnost výzkumu byla vybrána původní zámečnická dílna o půdorysných rozměrech 9,7 x 8,5 m. Místnost je ve východním rohu budovy. Ze dvou stran lemována obvodovou zdí s okny, do severní části vedou vrata do manipulační chodby. Vstup pro personál je ze stávající denní místnosti starší části přístavby. Místnost je rozdělena v poměru 1/3:2/3 průvlakem včetně nosného sloupu. Dále na místnost dílny navazuje prostor stávajícího malého skladu. Dle kapitoly 2.3 Požadavky na výrobní prostor je zřejmé, že tento prostor je nedostačující jak do půdorysné plochy, tak do výšky. Investor se z tohoto důvodu rozhodl pro rozšíření budovy o novou přístavbu jihovýchodním směrem. ph plus s.r.o. Karásek Brno Stránka 5 z 9

6 Studie VUOS a.s. CEVYCHET 3.3 Stavební úpravy Nová přístavba Pro místnosti technického zázemí, materiálové propusti, karantény a denní místnosti bude provedena nová přístavba. Přístavba je navržena v půdorysu protáhlého obdélníku o 19,7 x 5,4. Výška přístavby je navržená stejná jako původní přístavba, členění fasády bude kopií původní přístavby včetně rozmístění a rozměrů oken. Západní nové přístavby bude pro novou denní místnost, do středu přístavby budou umístěny vstupní vrata do materiálové propusti, tzv. špinavé, kde bude prováděna očista vstupních materiálů v obalech. Pro tento účel bude podlaha vyspárovaná do podlahové vpusti. Materiálová propust bude obousměrná. Nalevo budou osazena posuvná vrata pro karanténu a vážení. Dalšími vraty se bude pokračovat do čisté materiálové propusti, která bude již součástí stávajících prostor původní zámečnické dílny. Poslední část nové přístavby bude místnost pro technologické zázemí termostaty, vývěvy, média Založení přístavby bude provedeno na základě statického návrhu (výpočtu), pravděpodobně na pilotách, vzhledem k nestabilnímu pískovému podloží. Obvodové stěny budou tl. 400 mm, ztužení bude provedeno železobetonovým věncem včetně minimálně dvou sloupů u původní obvodové zdi. Zastropení bude provedeno prefabrikovanými stropními panely, plochá střecha bude opatřena atikou, bude vyspádovaná do střešní vpusti. Okna budou plastová, v technologické části neotvíratelná, v denní místnosti otvíratelná. Vrata budou rolovací, vstupní dveře do technické místnosti ocelové s požární odolností dle PBŘ Stávající zámečnická dílna Pro samostatnou místnost výzkumu byla vybrána stávající zámečnická dílna. Půdorysně byla požadovaná technologie rozmístěna na dvě nerezové konstrukce. První bude situována do prostoru za průvlakem a budou na ní umístěny dva reaktory. Přístup bude po schodišti a doprava materiálu bude zajištěna zdvižnou plošinou. Druhá konstrukce bude pro další tři reaktory, bude situována u jihovýchodní obvodové stěny. Přístup bude po schodišti a doprava materiálu zdvižnou plošinou. Část místnosti bude u vstupu zabrána pro čistou materiálovou propust, původní sklad bude upraven na místnost vážení. Stávající vrata do manipulačního prostoru budou vybourána a nahrazena oknem s pevným zasklením, parapet bude dozděn. Dále budou vybourány nové dveře a část manipulačního prostoru bude zastavěn prostorem velínu. Stávající vstup do dílny bude zazděn a nový vchod bude vybourán o cca 4 m dále. Stávající otvíravá okna budou nahrazena novými plně zasklenými pevnými okny vhodnými do chemických provozů (ATEX). Všechny nové dveře budou protipožární. Jelikož stávající výška místnosti nedovoluje bezpečný průchod po navržených obslužných plošinách, ani dostatečný prostor pro pohonné jednotky reaktorů, bude nutné provést zvýšení výšky místnosti. Optimálním řešením je rozebrání stropu dvou polí v prostoru nad zámečnickou dílnou. Zároveň tímto bude odstraněn i stření plášť v dotčeném místě. Je nutné dodržet navržený prostor z důvodu existence střešní vpusti, která touto úpravou nesmí být ohrožena. ph plus s.r.o. Karásek Brno Stránka 6 z 9

7 Studie VUOS a.s. CEVYCHET Po odstranění střešní skladby a stropních panelů vznikne v první fázi prostor pro instalaci reaktorů na již připravené nerezové obslužné konstrukce. Po jejich osazení bude provedena ocelová konstrukce zvýšení střechy s podporami osazenými do obvodových stěn a průvlaků. Tato nástavba bude opláštěná izolačními sendvičovými panely, stejně tak bude provedeno i zastřešení ve tvaru pultové střechy v mírném spádu. V západním rohu bude provedena konstrukce věže pro rektifikaci. Věž i její zastřešení budou opláštění stejně, jako střešní nástavba. V horní části věže budou umístěna okna do všech čtyř stěn. Podlaha bude vyspádovná do podlahové vpusti včetně chemicky odolné stěrky. Všechny styky stěn, sloupů a prvků konstrukce s podlahou budou opatřeny fabiony o minimálním poloměru 30 mm. Podlahová stěrka bude vytažena minimálně 150 mm nad podlahu. Stěny budou opatřeny omyvatelným nátěrem odolným chemickým látkám. Okna budou nová, s pevným zasklením, vhodná do výrobních prostor. Poblíž vstupu do personální propusti bude umístěna havarijní sprcha Velín V prostoru stávající manipulační chodby bude umístěn velín prostoru výzkumu. Z velína bude vést i nouzový východ pro případ nehody. Velín bude mít i malou místnost skladu/archivu pro umístění šanonů a IT. Z velína bude průhled do místnosti výzkumu oknem osazeným do prostoru původních vrat Šatna personální propust Pro obslužný personál výzkumu bude využito stávajícího sociálního zařízení výroby, které projde rekonstrukcí. Do nové přístavby bude umístěna denní místnost s potřebným vybavením. Stávající denní místnost bude využita pro šatnu/personální propust pro pracovníky výzkumu. Vstupní dveře do místnosti výroby budou zazděny a nové budou vybourány o cca 4 m hlouběji do místnosti výzkumu. Šatna bude vybavena skříňkami na špinavý a čistý oděv, pro každého pracovníka min 2 ks, včetně rezervy pro návštěvy. 3.4 Technika prostředí stavby Vytápění Požadavkem investora je vytápění místnosti výzkumu topnými podmítkovými tělesy Vzduchotechnika Investor vyžaduje lokální odtahy u všech reaktorů, dále odtahy z laminárních boxů. Dále zvažuje instalaci klimatizace (ATEX) pro výrobu Rozvody vody Budou provedeny nové rozvody pitné a demi vody. ph plus s.r.o. Karásek Brno Stránka 7 z 9

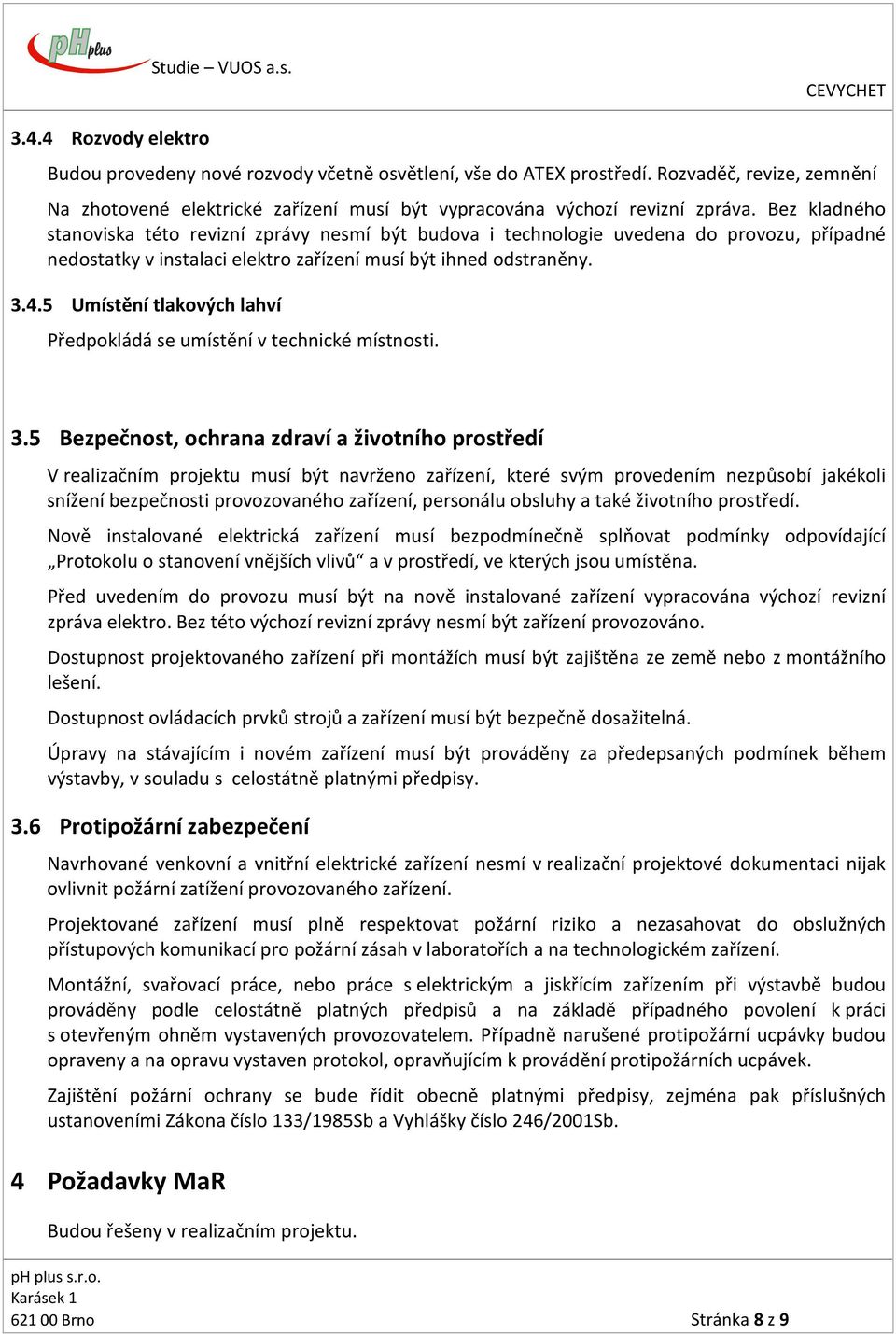

8 Studie VUOS a.s. CEVYCHET Rozvody elektro Budou provedeny nové rozvody včetně osvětlení, vše do ATEX prostředí. Rozvaděč, revize, zemnění Na zhotovené elektrické zařízení musí být vypracována výchozí revizní zpráva. Bez kladného stanoviska této revizní zprávy nesmí být budova i technologie uvedena do provozu, případné nedostatky v instalaci elektro zařízení musí být ihned odstraněny Umístění tlakových lahví Předpokládá se umístění v technické místnosti. 3.5 Bezpečnost, ochrana zdraví a životního prostředí V realizačním projektu musí být navrženo zařízení, které svým provedením nezpůsobí jakékoli snížení bezpečnosti provozovaného zařízení, personálu obsluhy a také životního prostředí. Nově instalované elektrická zařízení musí bezpodmínečně splňovat podmínky odpovídající Protokolu o stanovení vnějších vlivů a v prostředí, ve kterých jsou umístěna. Před uvedením do provozu musí být na nově instalované zařízení vypracována výchozí revizní zpráva elektro. Bez této výchozí revizní zprávy nesmí být zařízení provozováno. Dostupnost projektovaného zařízení při montážích musí být zajištěna ze země nebo z montážního lešení. Dostupnost ovládacích prvků strojů a zařízení musí být bezpečně dosažitelná. Úpravy na stávajícím i novém zařízení musí být prováděny za předepsaných podmínek během výstavby, v souladu s celostátně platnými předpisy. 3.6 Protipožární zabezpečení Navrhované venkovní a vnitřní elektrické zařízení nesmí v realizační projektové dokumentaci nijak ovlivnit požární zatížení provozovaného zařízení. Projektované zařízení musí plně respektovat požární riziko a nezasahovat do obslužných přístupových komunikací pro požární zásah v laboratořích a na technologickém zařízení. Montážní, svařovací práce, nebo práce s elektrickým a jiskřícím zařízením při výstavbě budou prováděny podle celostátně platných předpisů a na základě případného povolení k práci s otevřeným ohněm vystavených provozovatelem. Případně narušené protipožární ucpávky budou opraveny a na opravu vystaven protokol, opravňujícím k provádění protipožárních ucpávek. Zajištění požární ochrany se bude řídit obecně platnými předpisy, zejména pak příslušných ustanoveními Zákona číslo 133/1985Sb a Vyhlášky číslo 246/2001Sb. 4 Požadavky MaR Budou řešeny v realizačním projektu. ph plus s.r.o. Karásek Brno Stránka 8 z 9

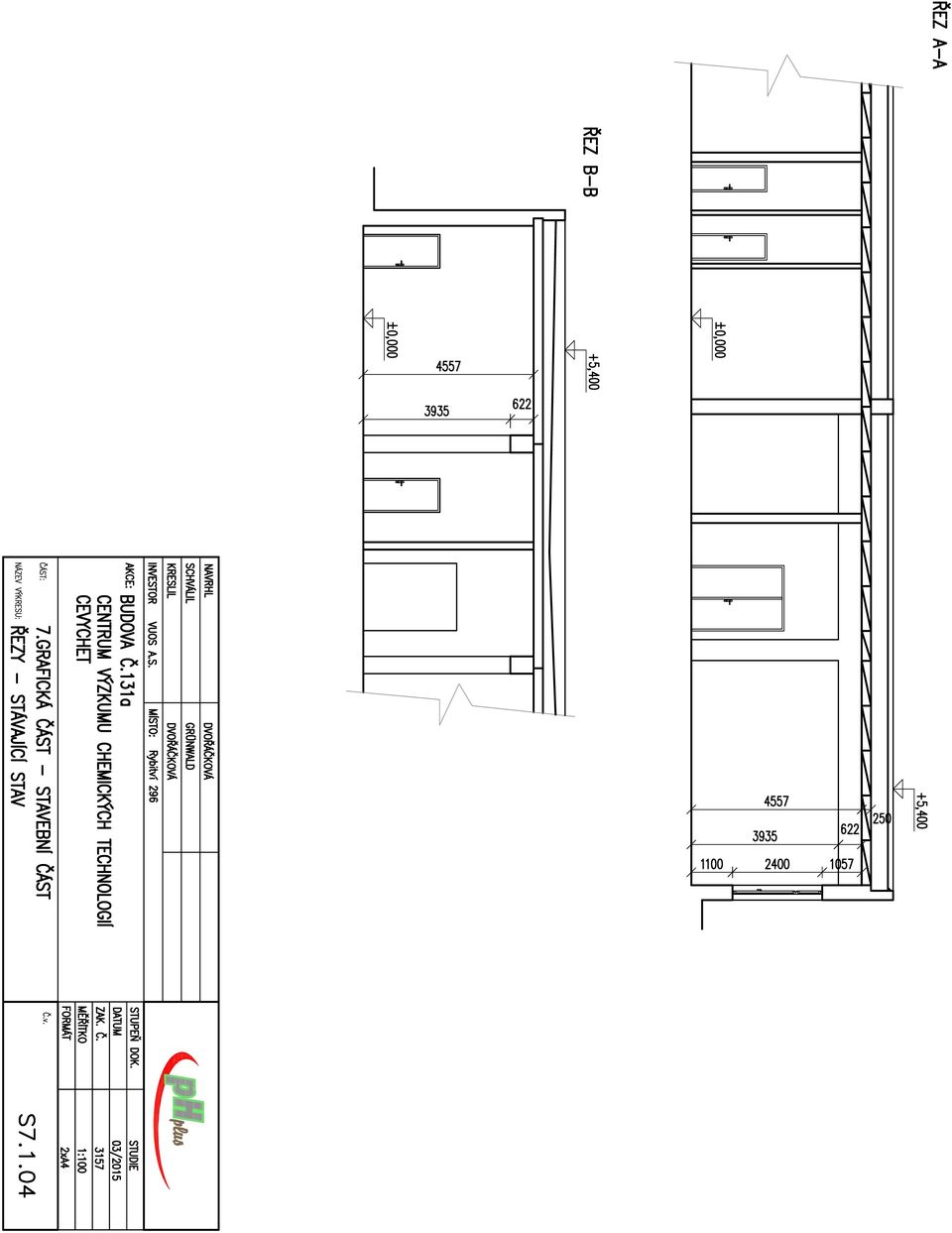

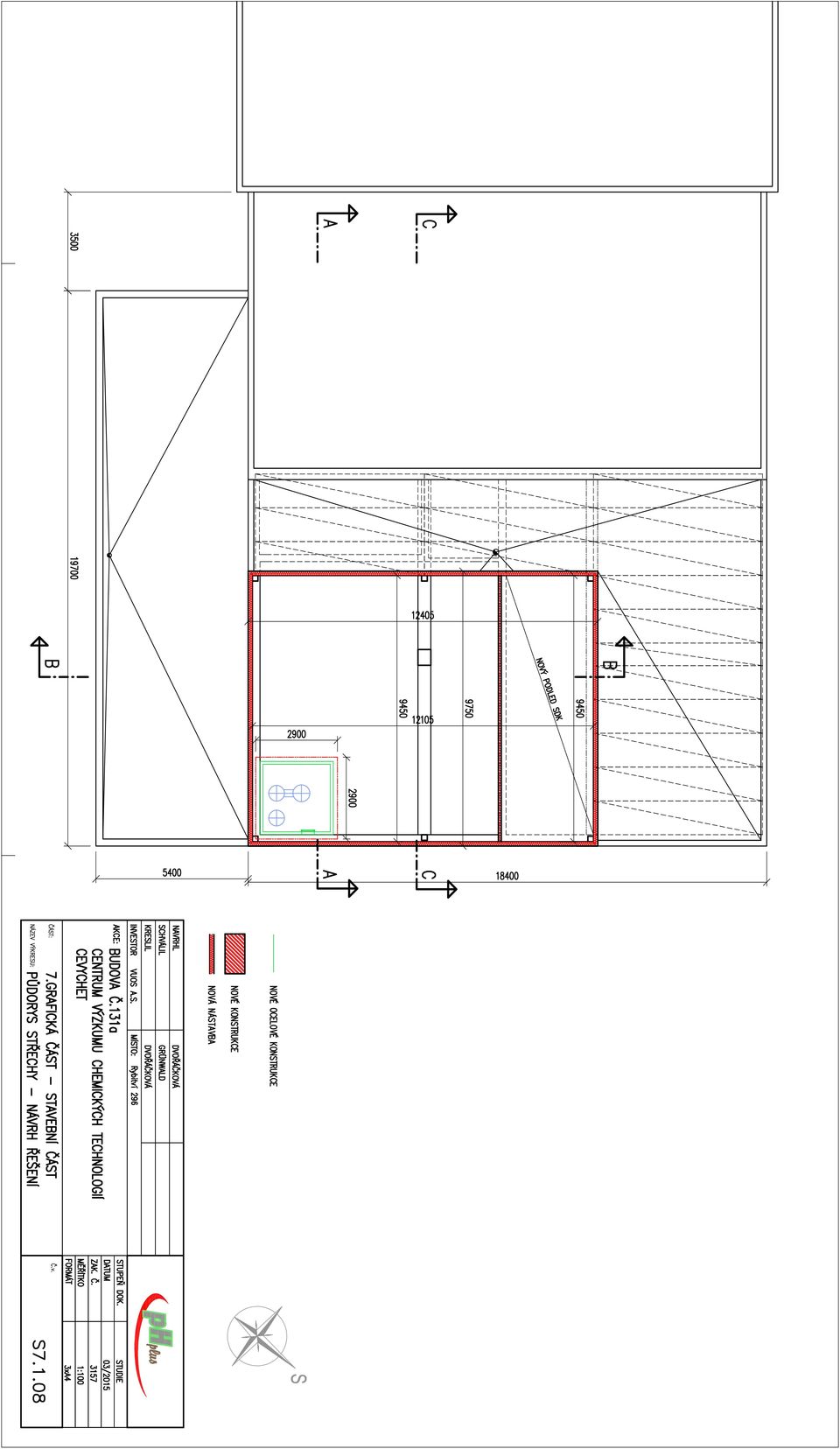

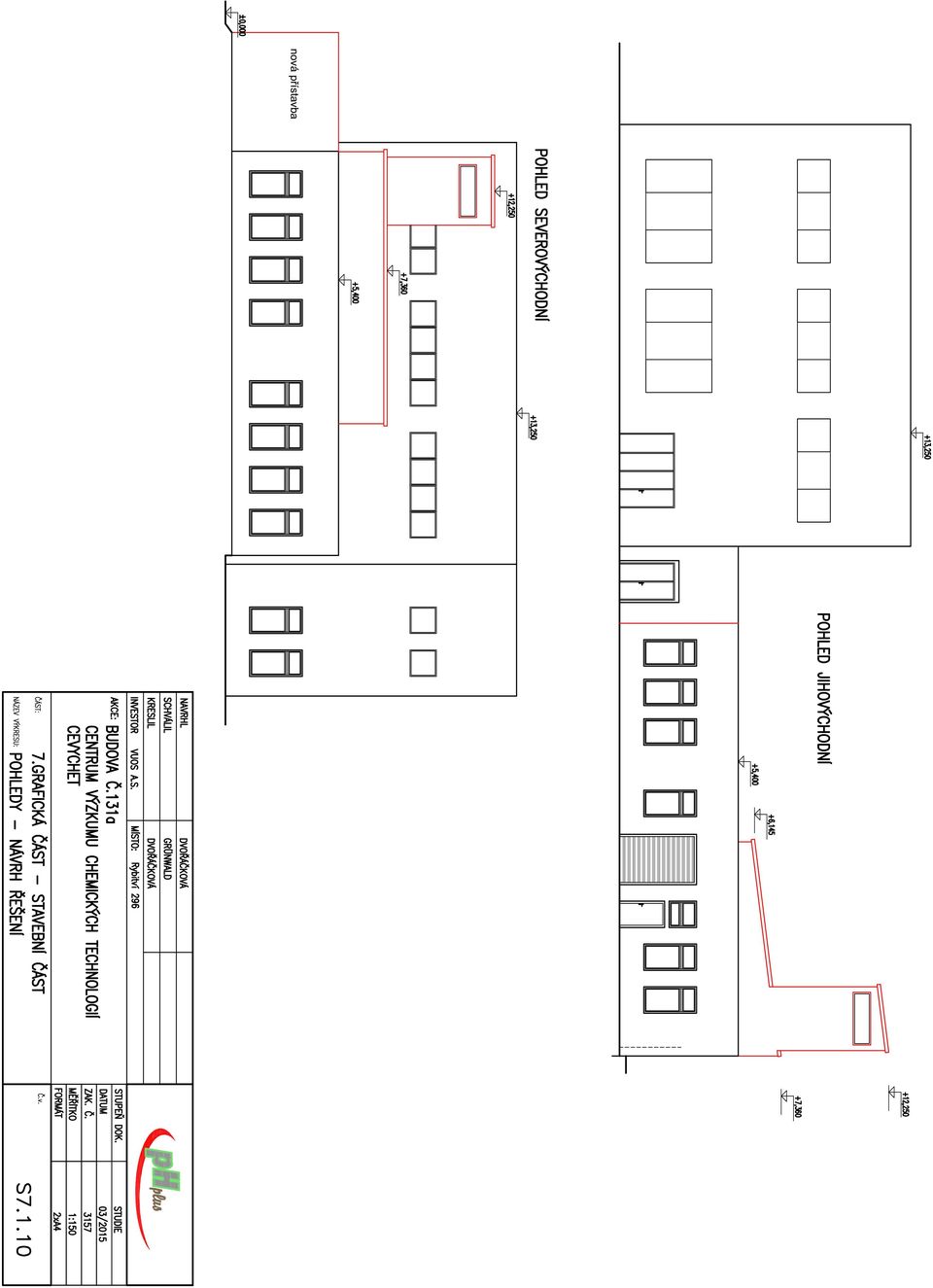

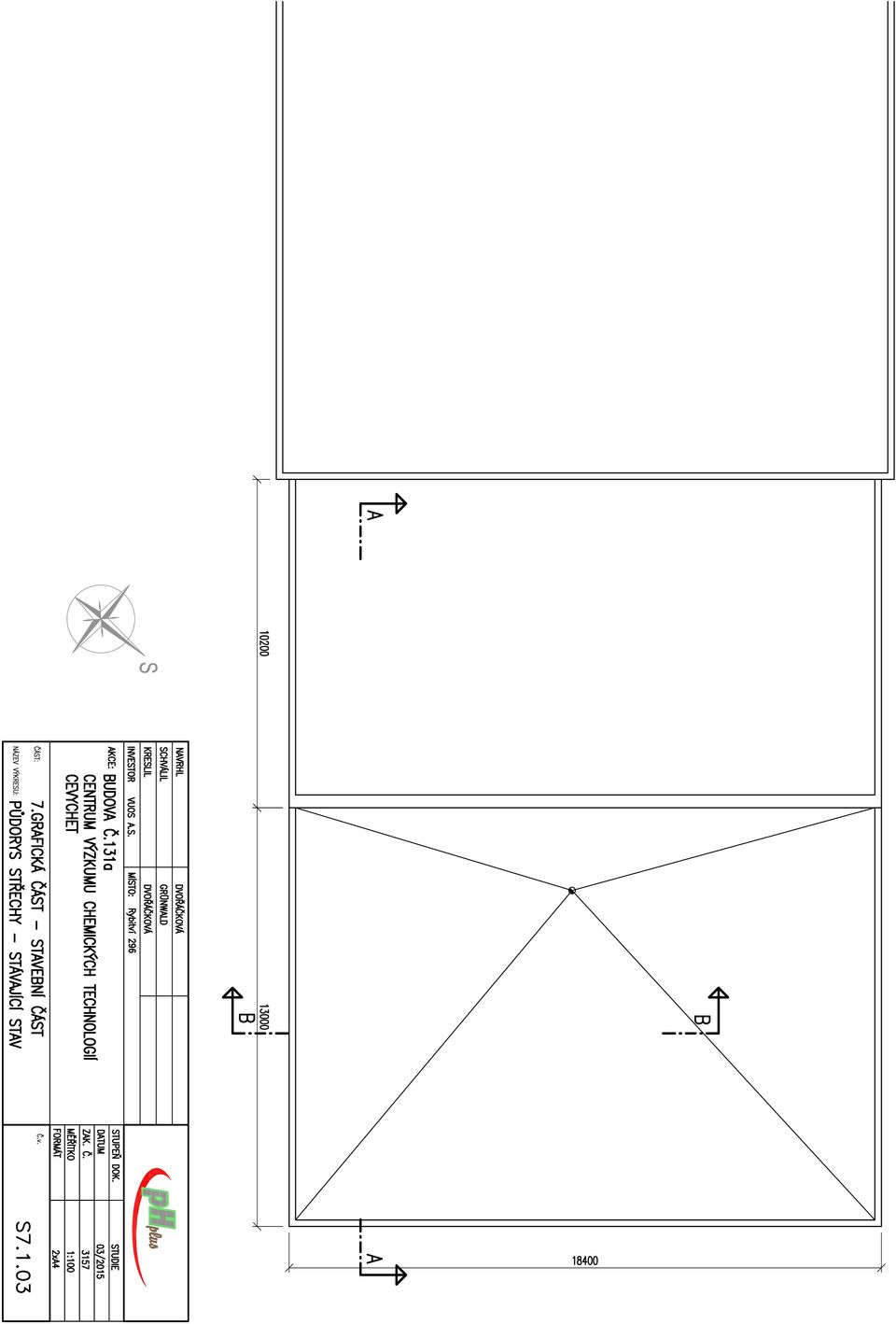

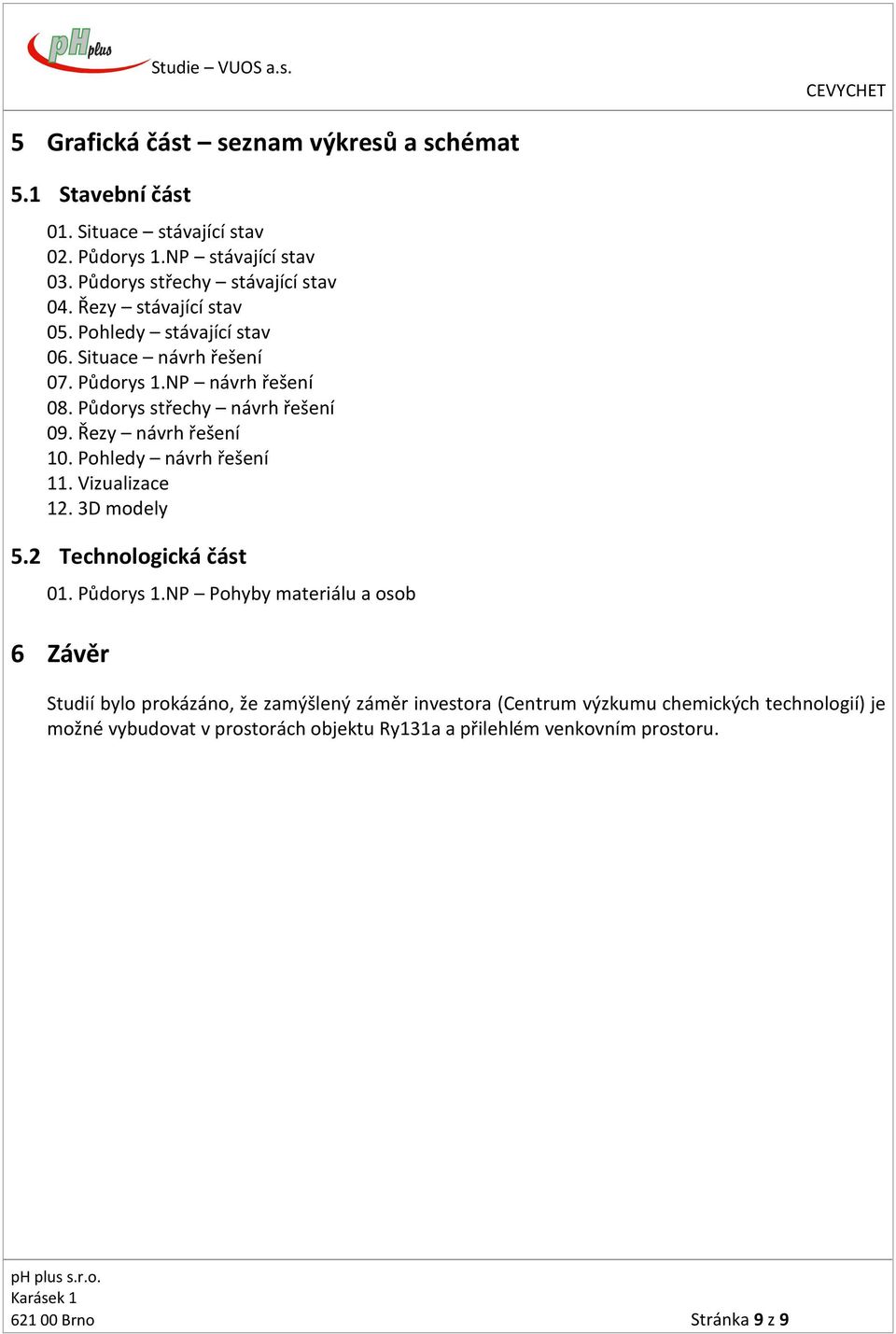

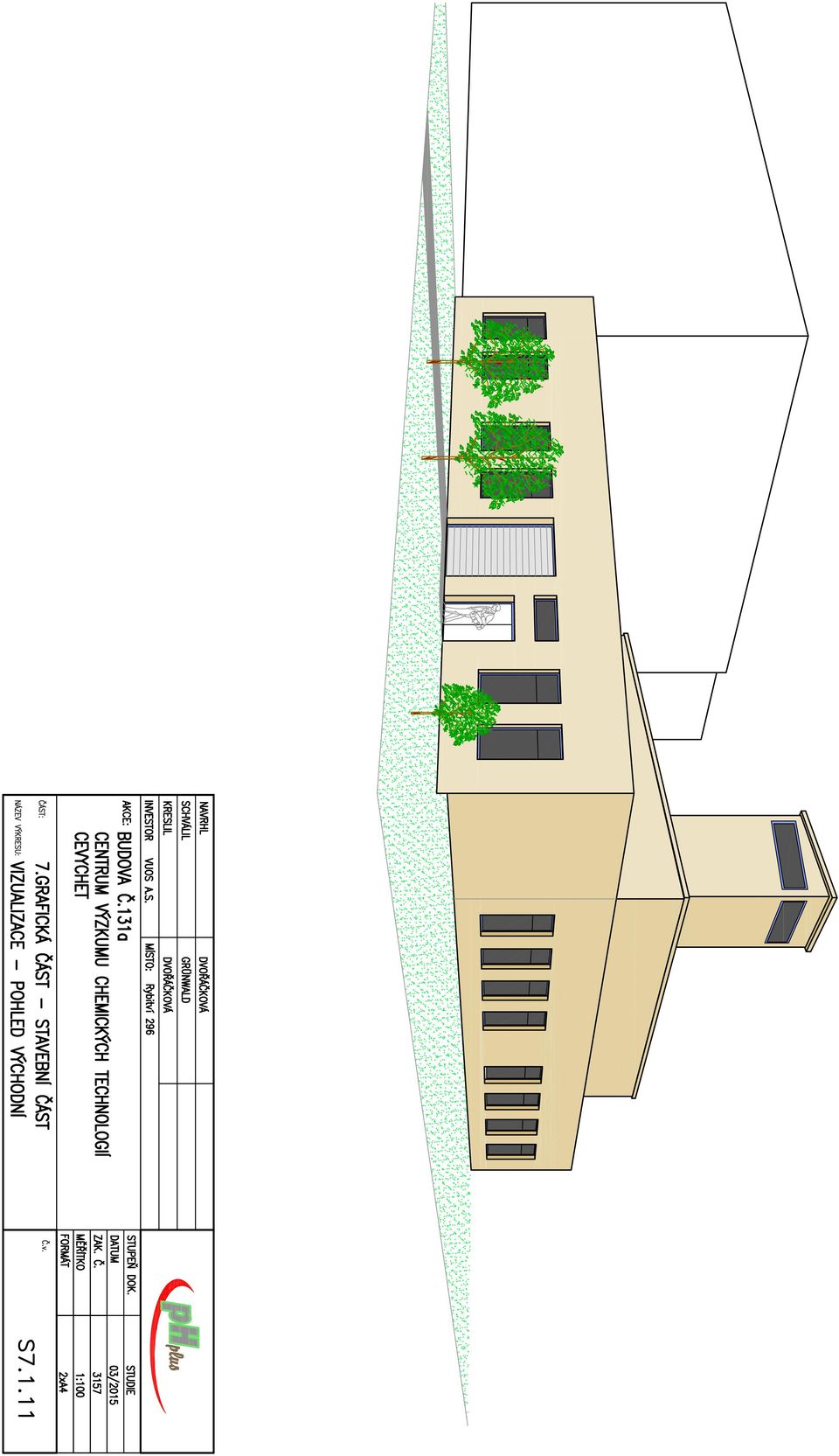

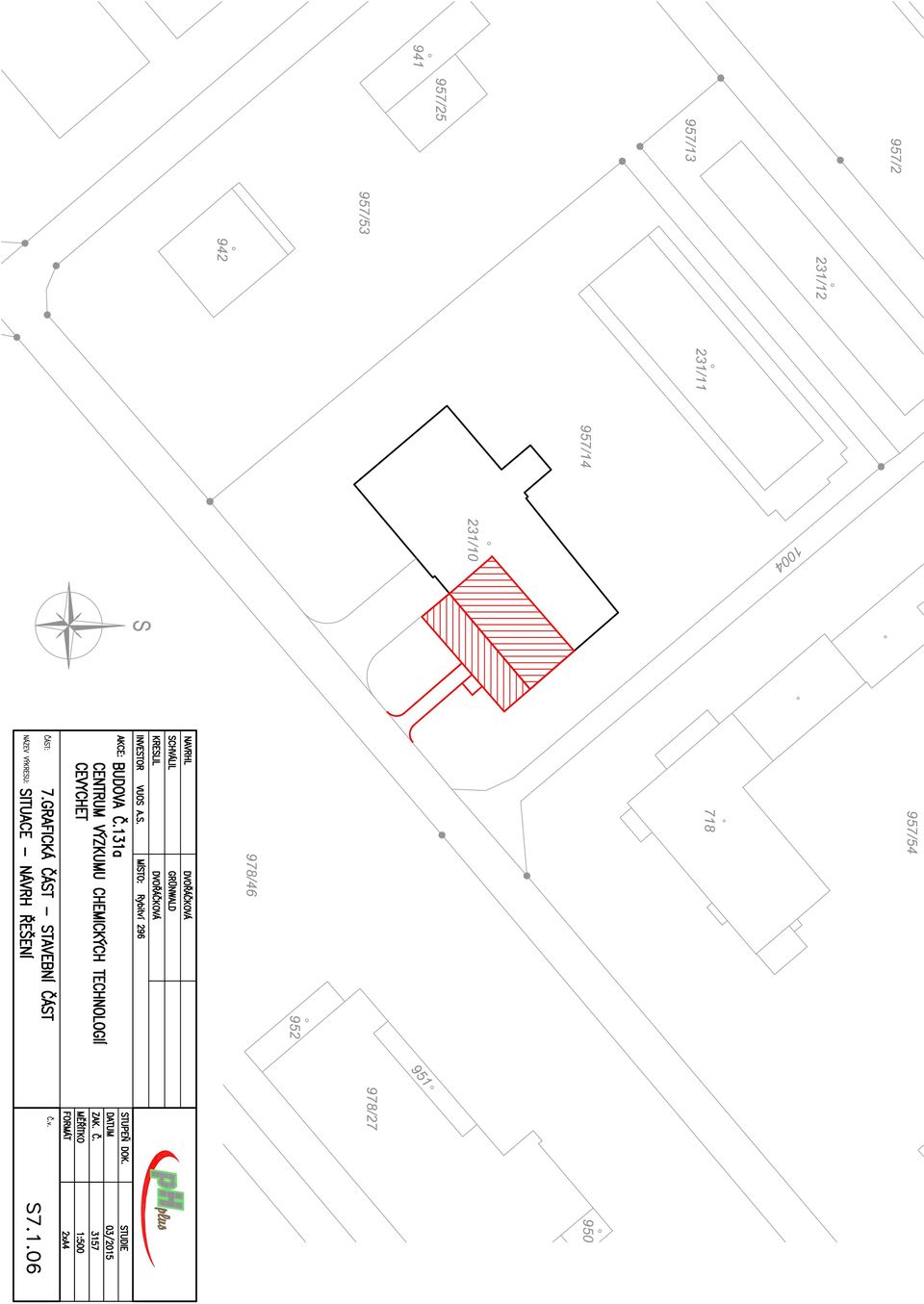

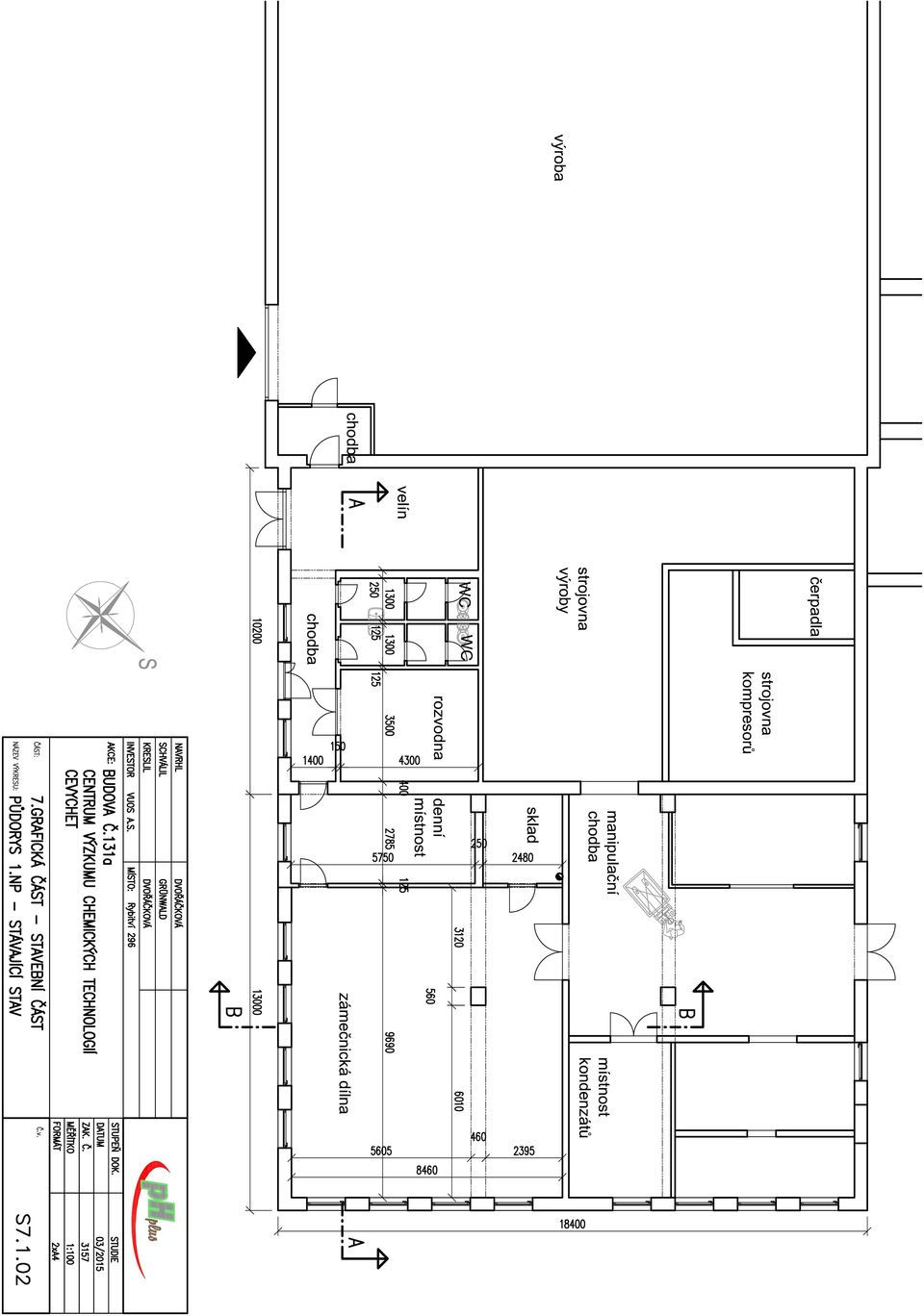

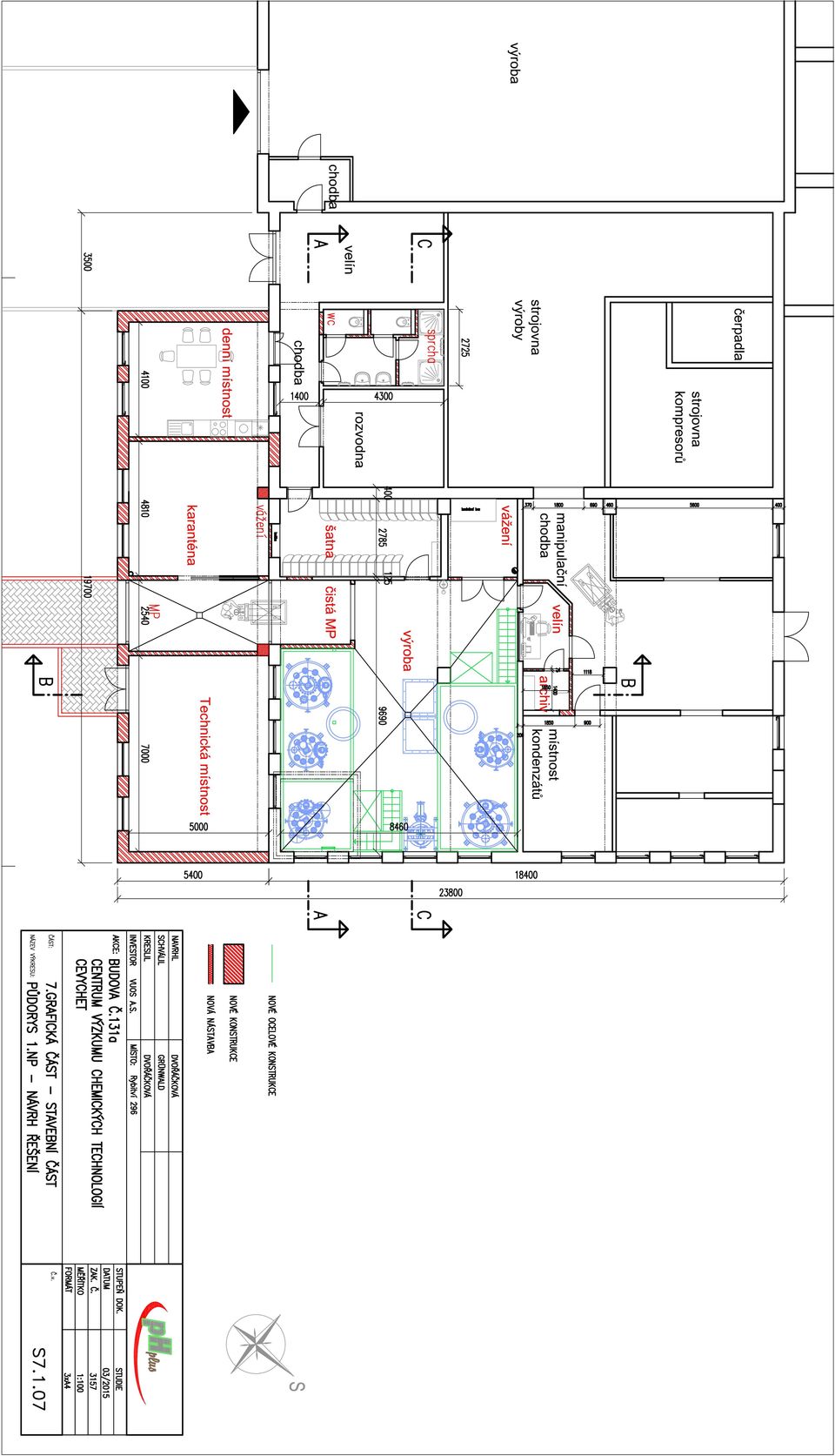

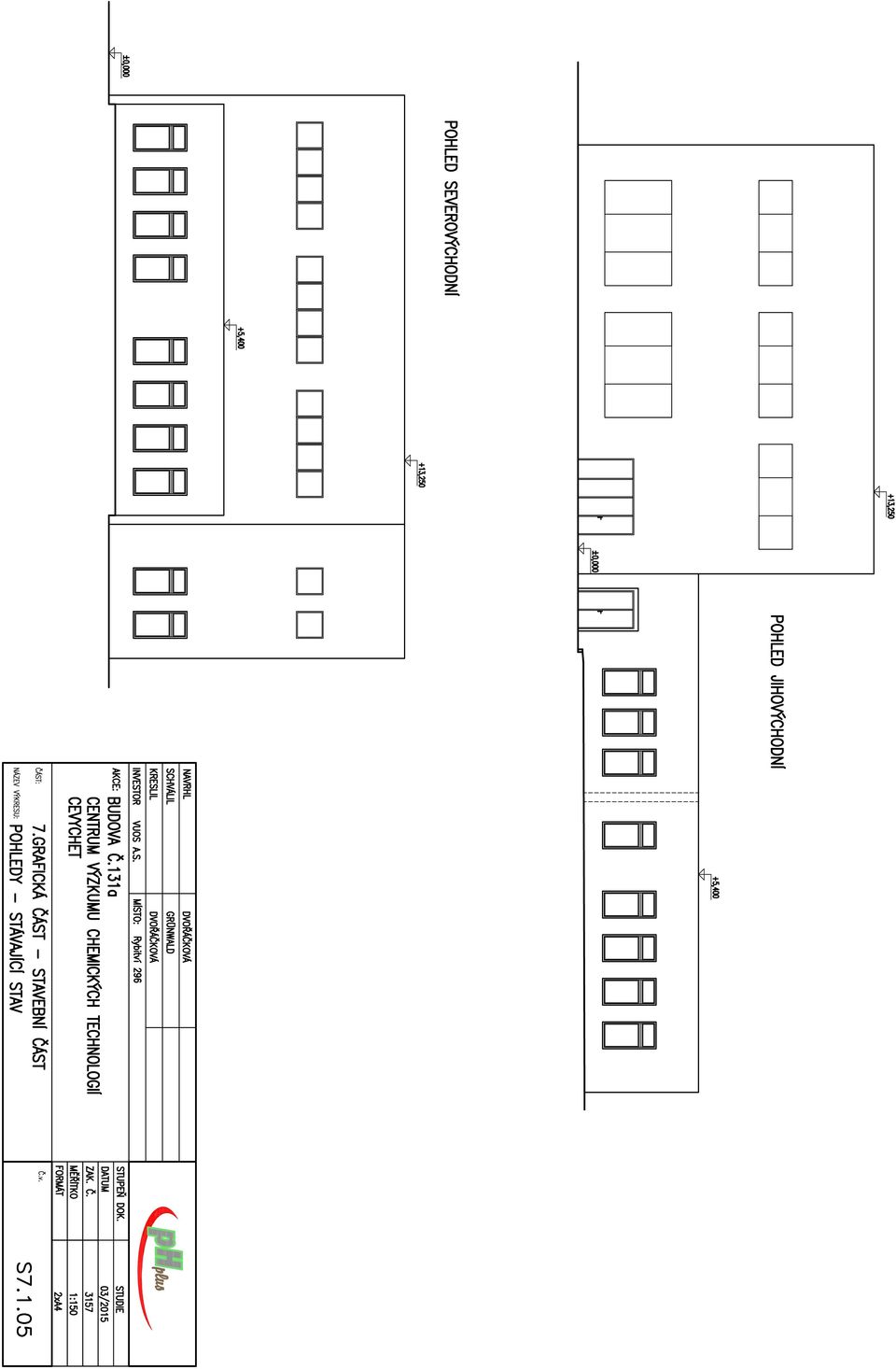

9 Studie VUOS a.s. CEVYCHET 5 Grafická část seznam výkresů a schémat 5.1 Stavební část 01. Situace stávající stav 02. Půdorys 1.NP stávající stav 03. Půdorys střechy stávající stav 04. Řezy stávající stav 05. Pohledy stávající stav 06. Situace návrh řešení 07. Půdorys 1.NP návrh řešení 08. Půdorys střechy návrh řešení 09. Řezy návrh řešení 10. Pohledy návrh řešení 11. Vizualizace 12. 3D modely 5.2 Technologická část 01. Půdorys 1.NP Pohyby materiálu a osob 6 Závěr Studií bylo prokázáno, že zamýšlený záměr investora (Centrum výzkumu chemických technologií) je možné vybudovat v prostorách objektu Ry131a a přilehlém venkovním prostoru. ph plus s.r.o. Karásek Brno Stránka 9 z 9
