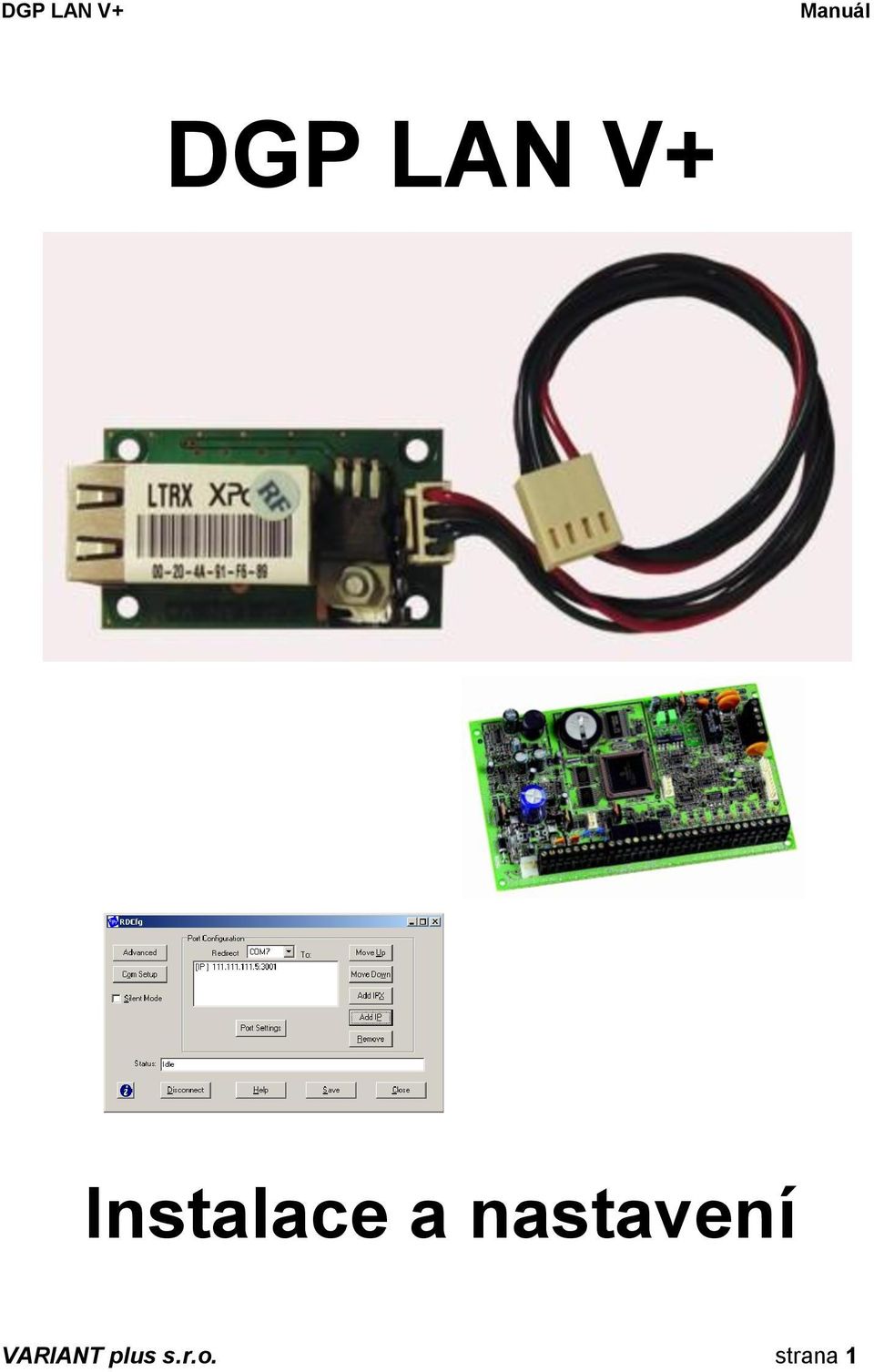

1 DGP LAN V+ Instalace a nastavení VARIANT plus s.r.o. strana 1

2 DGP LAN V+ O manuálu Tento manuál je určen především pro nastavení DGP LAN V+ a programu REDIRECTOR. Jsou zde vysvětleny i některé postupy a principy ze sítí LAN, ale tyto údaje je potřeba považovat jako informativní s tím, že v některých specifických případech se může nastavení pro LAN lišit od popsaných příkladů. Některé vysvětlení je záměrně zjednodušeno a nepopisuje všechny možnosti. Postup je pro Windows a zaměřuje se pouze na nejběžnější případy. Pro pochopení celkové problematiky sítí doporučujeme příslušnou odbornou literaturu. U ostatních OS se může prostředí Windows nepatrně lišit, ale princip zůstává stejný. - Síťové nastavení je potřeba vždy konzultovat se správcem sítě nebo s poskytovatelem připojení. - Uvedené příklady IP adres nelze opsat je potřeba tyto hodnoty zjistit pro Vaši síť. Síťové nastavení pro spojení a přístupová práva musí nastavovat správce sítě nebo osoba seznámená s problematikou síťových instalací a jejich nastavování. Neodborným zásahem do sítě nebo vadným nastavením komponentu může dojít ke konfliktu zařízení a vadnému přenosu dat. Popis Na straně DIGIPLEXU je použit převodník DGP LAN V+, který umožní připojení do sítě LAN. Počítač, na kterém poběží WINLOAD nebo NEWARE, musí být připojen do sítě LAN a musí na něm být instalován sw Redirector. Program Redirector vytvoří zpět ze sítě LAN virtuální port COM pro program WINLOAD nebo NEWARE. V takto zapojené sestavě je možné se s ústřednou spojit z libovolného PC v síti, na kterém je instalován program Redirector a WINLOAD nebo NEWARE. Je možné se spojit v rámci lokální sítě nebo přes síť Internet. Blokové schéma zapojení DGP LAN switch Internet DGP LAN V+ strana 2 VARIANT plus s.r.o.

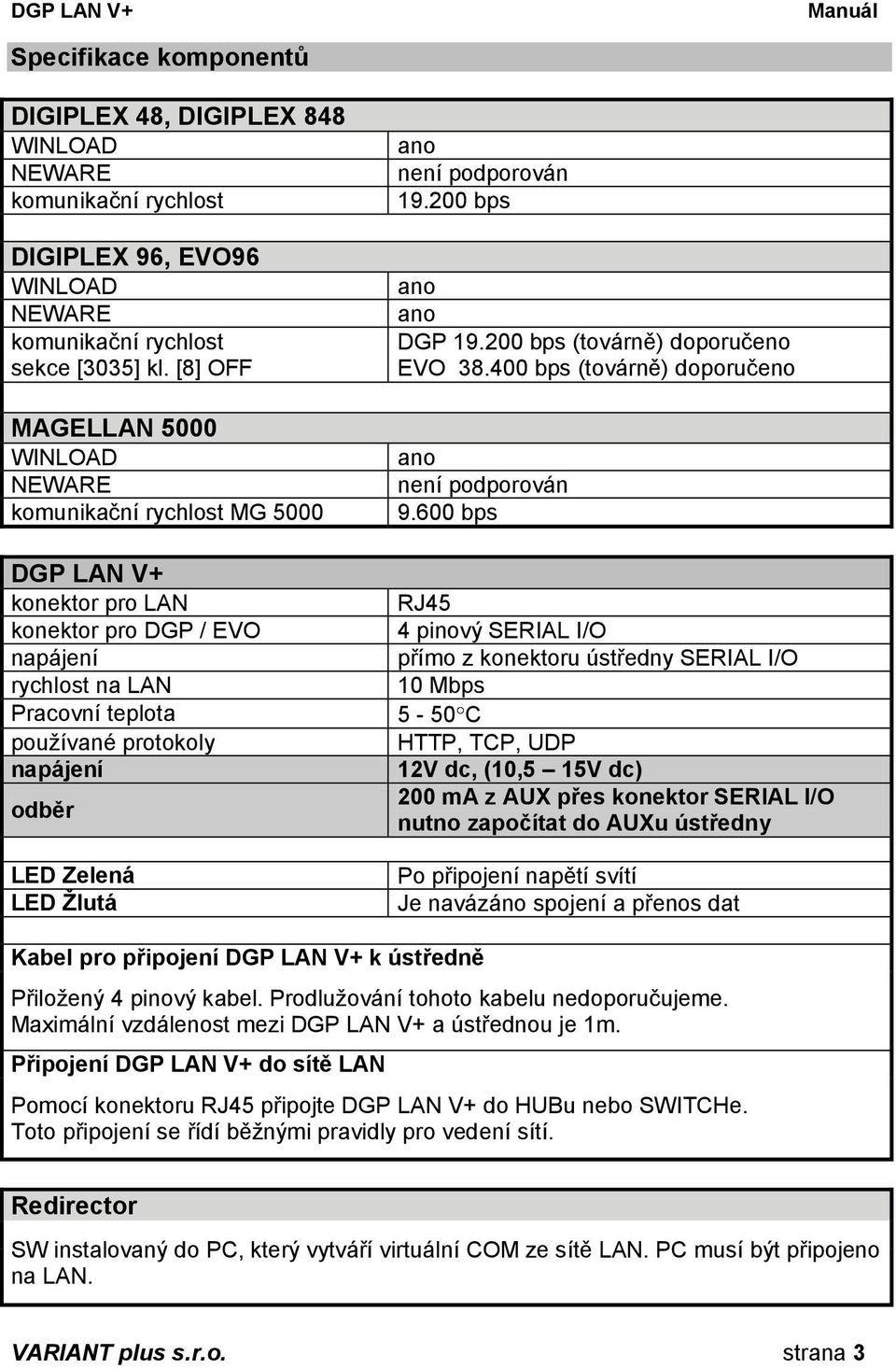

3 Specifikace komponentů DIGIPLEX 48, DIGIPLEX 848 WINLOAD NEWARE komunikační rychlost DIGIPLEX 96, EVO96 WINLOAD NEWARE komunikační rychlost sekce [3035] kl. [8] OFF MAGELLAN 5000 WINLOAD NEWARE komunikační rychlost MG 5000 DGP LAN V+ konektor pro LAN konektor pro DGP / EVO napájení rychlost na LAN Pracovní teplota používané protokoly napájení odběr LED Zelená LED Žlutá ano není podporován bps ano ano DGP bps (továrně) doporučeno EVO bps (továrně) doporučeno ano není podporován bps RJ45 4 pinový SERIAL I/O přímo z konektoru ústředny SERIAL I/O 10 Mbps 5-50 C HTTP, TCP, UDP 12V dc, (10,5 15V dc) 200 ma z AUX přes konektor SERIAL I/O nutno započítat do AUXu ústředny Po připojení napětí svítí Je navázáno spojení a přenos dat Kabel pro připojení DGP LAN V+ k ústředně Přiložený 4 pinový kabel. Prodlužování tohoto kabelu nedoporučujeme. Maximální vzdálenost mezi DGP LAN V+ a ústřednou je 1m. Připojení DGP LAN V+ do sítě LAN Pomocí konektoru RJ45 připojte DGP LAN V+ do HUBu nebo SWITCHe. Toto připojení se řídí běžnými pravidly pro vedení sítí. Redirector SW instalovaný do PC, který vytváří virtuální COM ze sítě LAN. PC musí být připojeno na LAN. VARIANT plus s.r.o. strana 3

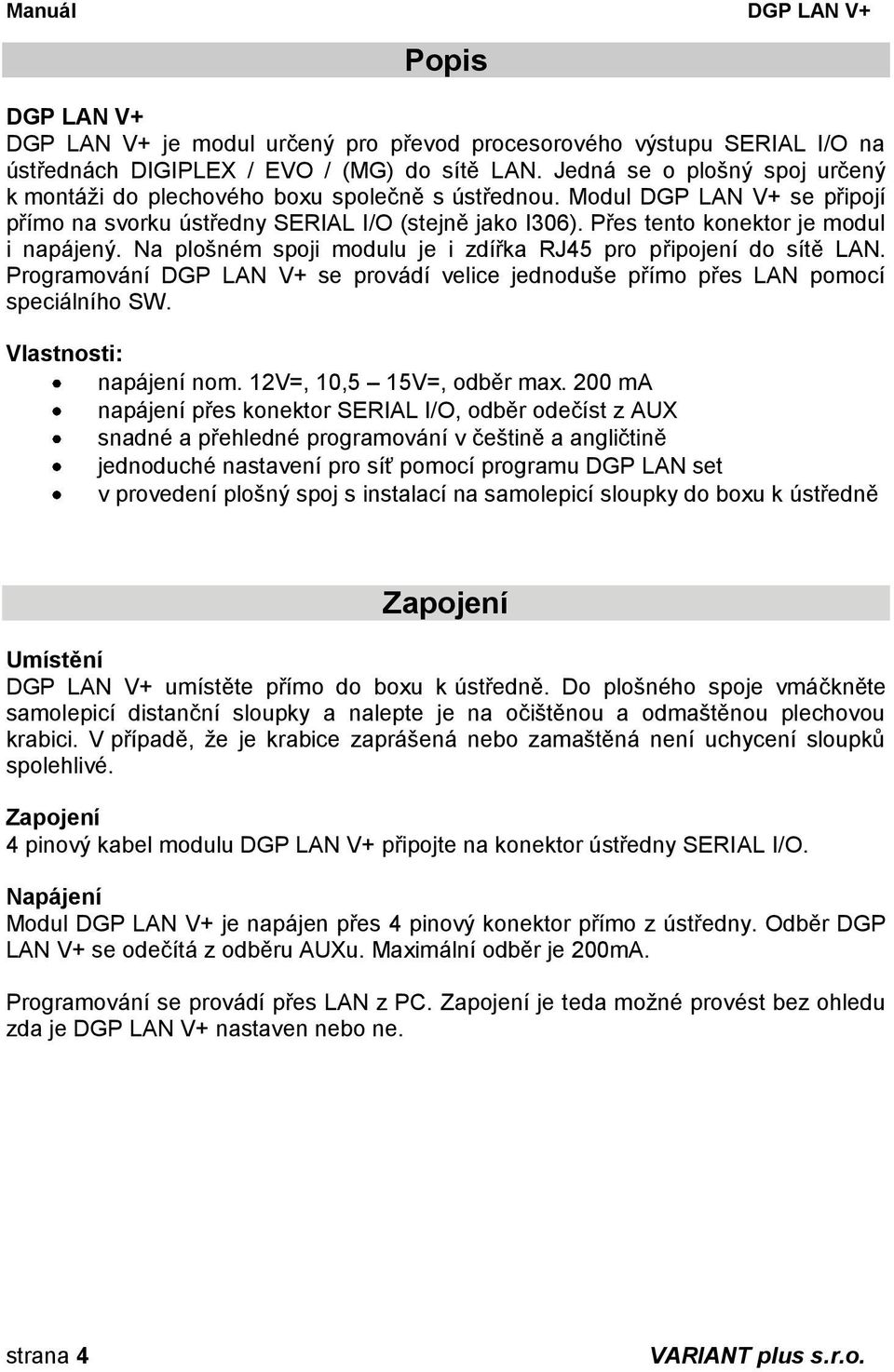

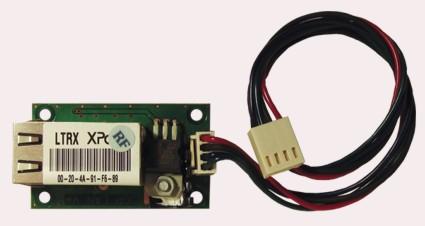

4 DGP LAN V+ Popis DGP LAN V+ DGP LAN V+ je modul určený pro převod procesorového výstupu SERIAL I/O na ústřednách DIGIPLEX / EVO / (MG) do sítě LAN. Jedná se o plošný spoj určený k montáži do plechového boxu společně s ústřednou. Modul DGP LAN V+ se připojí přímo na svorku ústředny SERIAL I/O (stejně jako I306). Přes tento konektor je modul i napájený. Na plošném spoji modulu je i zdířka RJ45 pro připojení do sítě LAN. Programování DGP LAN V+ se provádí velice jednoduše přímo přes LAN pomocí speciálního SW. Vlastnosti: napájení nom. 12V=, 10,5 15V=, odběr max. 200 ma napájení přes konektor SERIAL I/O, odběr odečíst z AUX snadné a přehledné programování v češtině a angličtině jednoduché nastavení pro síť pomocí programu DGP LAN set v provedení plošný spoj s instalací na samolepicí sloupky do boxu k ústředně Zapojení Umístění DGP LAN V+ umístěte přímo do boxu k ústředně. Do plošného spoje vmáčkněte samolepicí distanční sloupky a nalepte je na očištěnou a odmaštěnou plechovou krabici. V případě, že je krabice zaprášená nebo zamaštěná není uchycení sloupků spolehlivé. Zapojení 4 pinový kabel modulu DGP LAN V+ připojte na konektor ústředny SERIAL I/O. Napájení Modul DGP LAN V+ je napájen přes 4 pinový konektor přímo z ústředny. Odběr DGP LAN V+ se odečítá z odběru AUXu. Maximální odběr je 200mA. Programování se provádí přes LAN z PC. Zapojení je teda možné provést bez ohledu zda je DGP LAN V+ nastaven nebo ne. strana 4 VARIANT plus s.r.o.

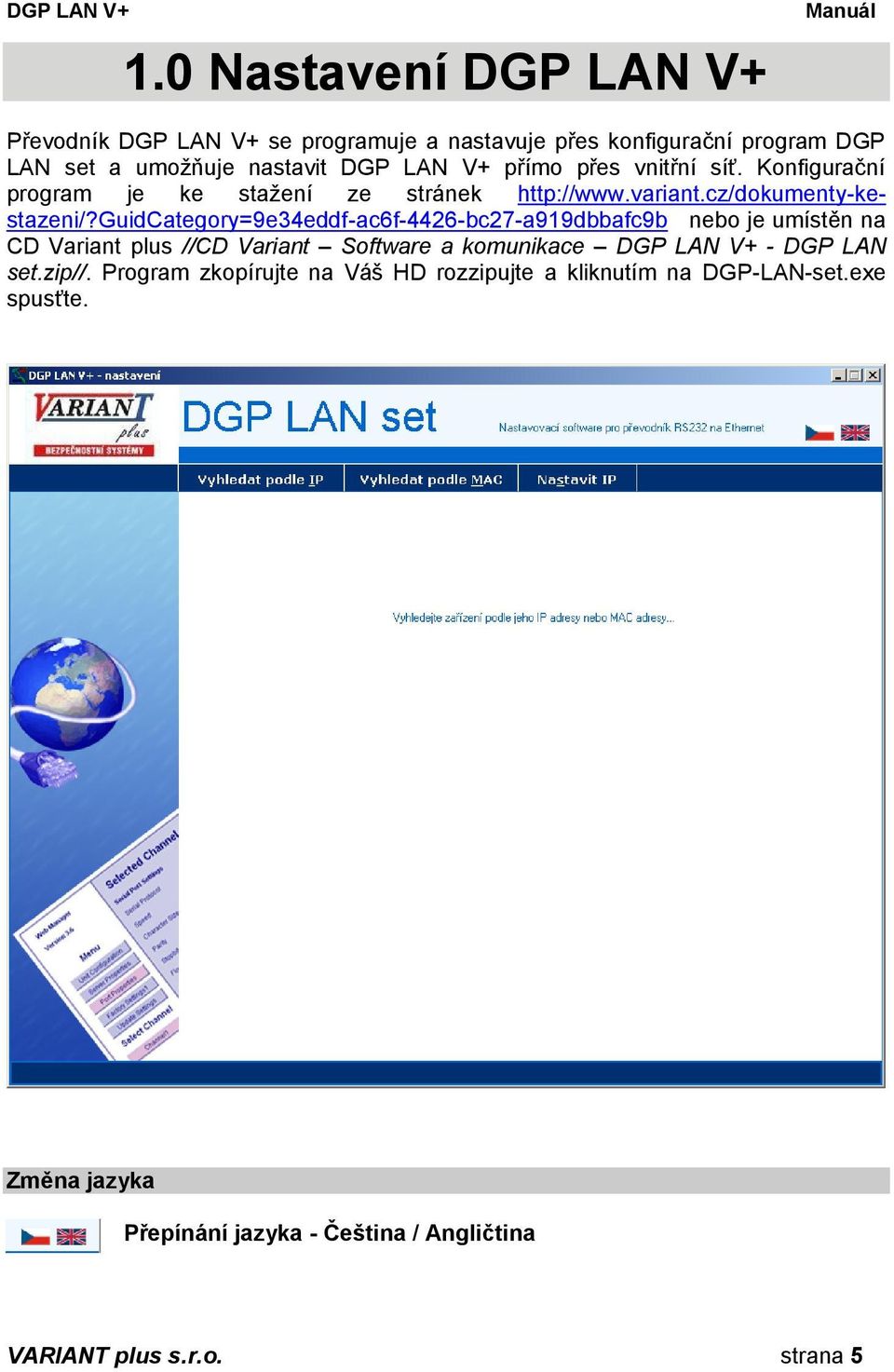

5 1.0 Nastavení DGP LAN V+ Převodník DGP LAN V+ se programuje a nastavuje přes konfigurační program DGP LAN set a umožňuje nastavit DGP LAN V+ přímo přes vnitřní síť. Konfigurační program je ke stažení ze stránek nebo je umístěn na CD Variant plus //CD Variant Software a komunikace DGP LAN V+ - DGP LAN set.zip//. Program zkopírujte na Váš HD rozzipujte a kliknutím na DGP-LAN-set.exe spusťte. Změna jazyka Přepínání jazyka - Čeština / Angličtina VARIANT plus s.r.o. strana 5

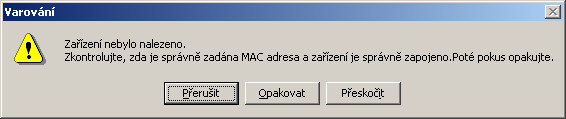

6 DGP LAN V+ Nastavení parametrů pro síť Nastavit IP takto nastavovat IP v modulu DGP LAN V+ Nastavování parametrů pro Vaši počítačovou síť se provádí tímto tlačítkem. V případě, že měníte nebo nastavujete IP adresu pro komunikaci po Vaší síti klikněte na tlačítko Nastavit IP. Zadejte MAC adresu uvedenou na modulu XPort. Zadejte novou IP adresu a masku podsítě. Ve většině případech můžete použít automatickou volbu masky. V případě, že komunikujete i přes síť internet zadejte hodnotu výchozí brány. toto navázání může být blokováno Firewallem vypněte Firewall v některých případech nemusí být DGP LAN V+ v síti nalezen, potom zvolte možnost PŘESKOČIT a nastavte IP natvrdo. Vyhledat podle IP Pokud máte již nastavenou IP adresu modulu pro Vaši počítačovou síť můžete vstoupit do instalačního programování zadáním této IP adresy. Klikněte na tlačítko Vyhledat podle IP a dojde k vyhledání DGP LAN V+ a otevření instalačního programování. Vyhledat podle MAC Pokud máte již nastavenou IP adresu modulu pro Vaši počítačovou síť můžete vstoupit do instalačního programování zadáním jeho MAC adresy. MAC adresa je 12ti místné číslo uvedené přímo na modulu LTRX XPort. Toto číslo je jedinečné pro každý modul XPort. Dle MAC adresy lze vyhledat DGP LAN V+ pouze v lokální síti. Zápis a načtení dat Nastavit Zadané a změněné hodnoty se pošlou a uloží do modulu DGP LAN V+. Načíst ze zařízení Uložené hodnoty v DGP LAN V+ se načtou do programu DGP LAN set. strana 6 VARIANT plus s.r.o.

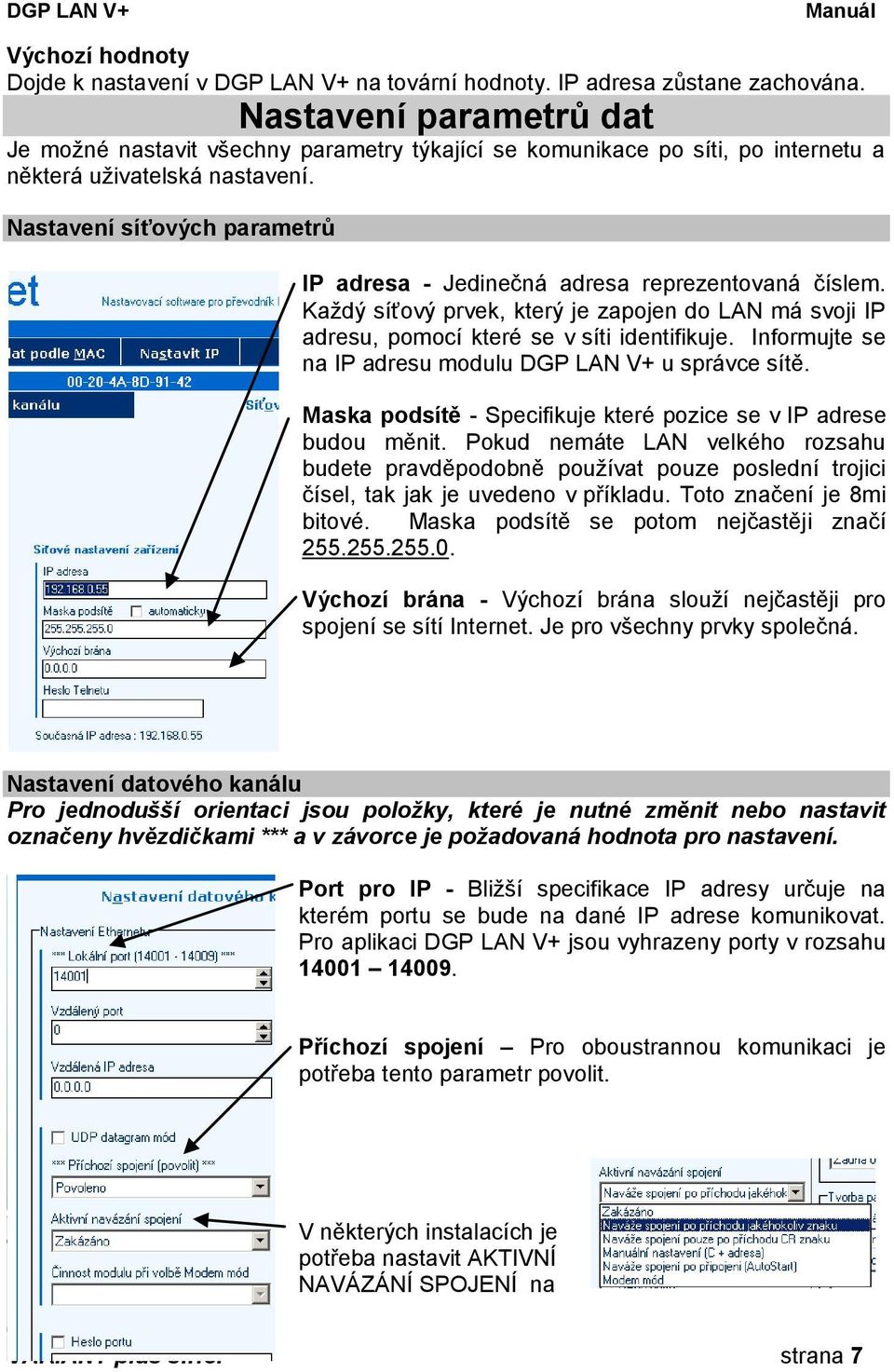

7 Výchozí hodnoty Dojde k nastavení v DGP LAN V+ na tovární hodnoty. IP adresa zůstane zachována. Nastavení parametrů dat Je možné nastavit všechny parametry týkající se komunikace po síti, po internetu a některá uživatelská nastavení. Nastavení síťových parametrů IP adresa - Jedinečná adresa reprezentovaná číslem. Každý síťový prvek, který je zapojen do LAN má svoji IP adresu, pomocí které se v síti identifikuje. Informujte se na IP adresu modulu DGP LAN V+ u správce sítě. Maska podsítě - Specifikuje které pozice se v IP adrese budou měnit. Pokud nemáte LAN velkého rozsahu budete pravděpodobně používat pouze poslední trojici čísel, tak jak je uvedeno v příkladu. Toto značení je 8mi bitové. Maska podsítě se potom nejčastěji značí Výchozí brána - Výchozí brána slouží nejčastěji pro spojení se sítí Internet. Je pro všechny prvky společná. Nastavení datového kanálu Pro jednodušší orientaci jsou položky, které je nutné změnit nebo nastavit označeny hvězdičkami *** a v závorce je požadovaná hodnota pro nastavení. Port pro IP - Bližší specifikace IP adresy určuje na kterém portu se bude na dané IP adrese komunikovat. Pro aplikaci DGP LAN V+ jsou vyhrazeny porty v rozsahu Příchozí spojení Pro oboustrannou komunikaci je potřeba tento parametr povolit. V některých instalacích je potřeba nastavit AKTIVNÍ NAVÁZÁNÍ SPOJENÍ na VARIANT plus s.r.o. strana 7

8 DGP LAN V+ hodnotu NAVÁŽE SPOJENÍ PŘI PŘÍCHODU JAKÉHOKOLIV ZNAKU. Rychlost COM Udává rychlost kterou bude DGP LAN V+ komunikovat s ústřednou. Tento parametr je daný a je potřeba jej nastavit ve shodě s ústřednou. Další parametry definují použitý komunikační protokol a je potřeba je nastavit na tyto hodnoty. Šířka slova 8 bitů Parita žádná Stop bit 1 Řízení toku žádné Po nastavení příslušných hodnot uložte do modulu DGP LAN V+ pomocí příkazu Nastavit. strana 8 VARIANT plus s.r.o.

9 2.0 Nastavení Redirectoru Instalační soubor je umístěn na //CD Variant Software a komunikace DGP LAN V+ Redirector//. Program si uložte na HD a kliknutím spusťte instalaci. Během instalace není potřeba nic zadávat. Po proběhnutí instalace klikněte na //START Programy Lantronix Rediresctor Configuration// V okně konfigurace nastavíte číslo portu COM, IP adresu a Port IP na který se bude vybraný COM port odkazovat. Jedná se vlastně o nasměrování tohoto virtuálního COM na DGP LAN V+. Výběr COM Přidání IP adresy a Portu IP Silent mode v okamžiku, kdy se bude program Winload nebo Neware odkazovat na COM tvořený Redirectorem, bude se stav Redirectoru zobrazovat v provozním okně. Pokud si přejete nezobrazovat toto okno zatrhněte Silent Mode. Alespoň pro začátek doporučujeme nezatrhávat. Výběr COM Program Vám nabídne volné pozice portů, které lze použít pro Redirector. V našem případě je první volný port COM 7. Zatrhněte COM a potvrďte OK. Výběr COM VARIANT plus s.r.o. strana 9

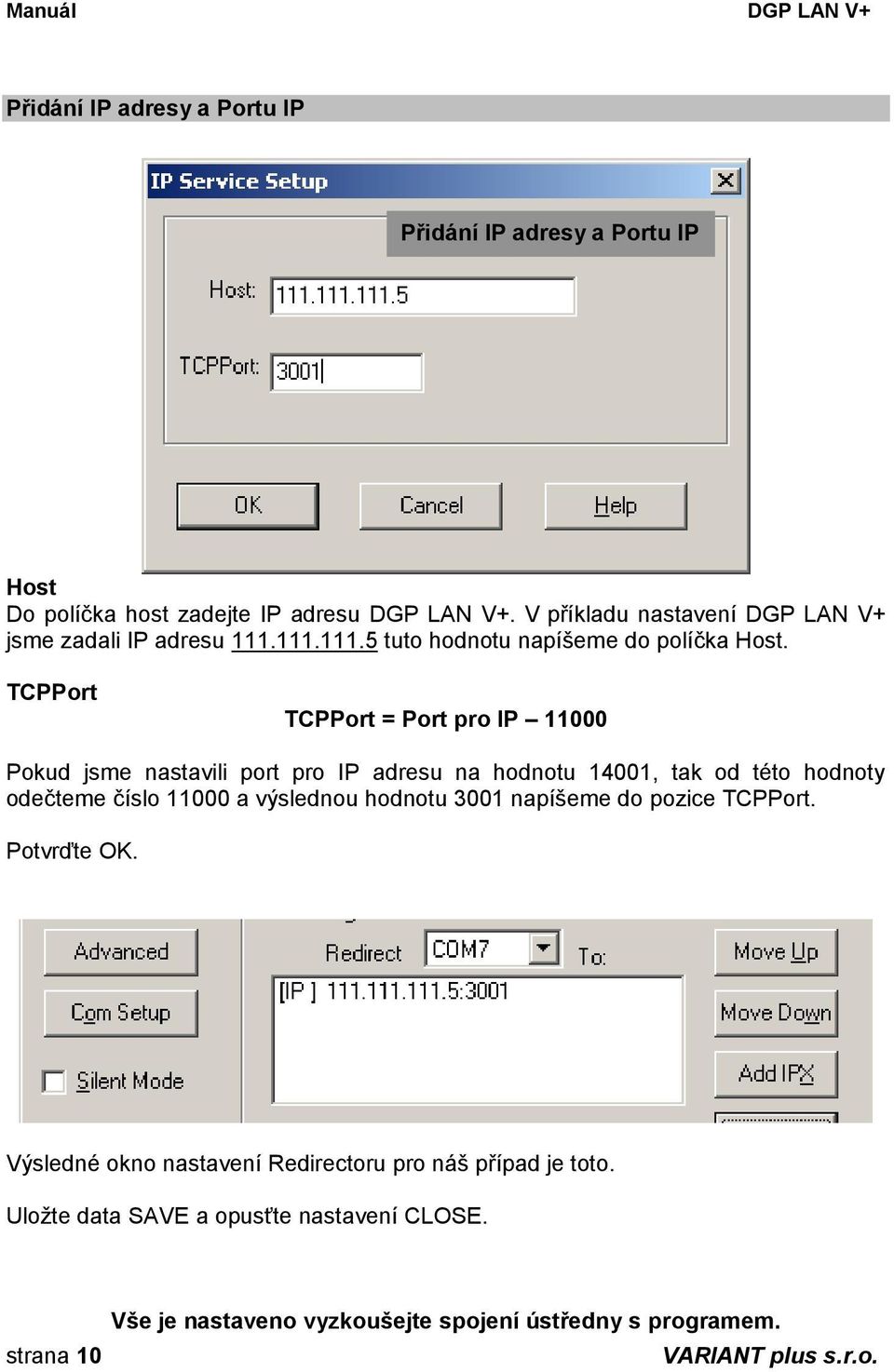

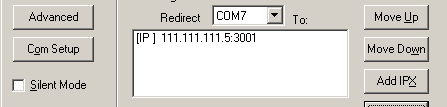

10 DGP LAN V+ Přidání IP adresy a Portu IP Přidání IP adresy a Portu IP Host Do políčka host zadejte IP adresu DGP LAN V+. V příkladu nastavení DGP LAN V+ jsme zadali IP adresu tuto hodnotu napíšeme do políčka Host. TCPPort TCPPort = Port pro IP Pokud jsme nastavili port pro IP adresu na hodnotu 14001, tak od této hodnoty odečteme číslo a výslednou hodnotu 3001 napíšeme do pozice TCPPort. Potvrďte OK. Výsledné okno nastavení Redirectoru pro náš případ je toto. Uložte data SAVE a opusťte nastavení CLOSE. strana 10 Vše je nastaveno vyzkoušejte spojení ústředny s programem. VARIANT plus s.r.o.

11 Poznámky k instalaci IP adresa Maska podsítě Výchozí brána Port DGP LAN V+ v rozsahu Port Redirectoru COM na DGP LAN V N 1 - N dle výpočtu Port Redirectoru = Port DGP LAN V Závěr Winload i Neware byly testovány v popisovaném zapojení a pracují bez vad. Není problém se spojit přes síť LAN nebo Internet a dálkově spravovat uvedené ústředny přes WINLOAD nebo NEWARE. Doporučujeme instalace provádět se správcem sítě nebo s osobou znalou nastavování a údržby sítí. Za případné kolize, závady a nefunkčnost sítě vlivem špatné instalace neneseme žádnou odpovědnost. POZOR při záměně DGP LAN V+ Pozor pokud máte funkční spojení PC LAN DGP LAN V+ ústředna a budete měnit modul DGP LAN V+ je potřeba po výměně počkat minimálně 5 min., než se budete snažit opět navázat komunikaci. V PC je pro LAN komunikaci vytvořena ARP tabulka, která je vázána na MAC adresu původního DGP LAN V+ a spojení s novým DGP LAN V+ nebude funkční okamžitě. Zhruba do 5 min. dochází k obnově ARP tabulky a až po této obnově bude nový DGP LAn V+ akceptován. Nastavení ROUTERU V Redirectoru nastavujete port v intervalu V DGP LAN V+ nastavujete port v intervalu V routeru nebo překladači se nastavuje port, který je zadán do modulu DGP LAN V+. Port je v intervalu VARIANT plus s.r.o. strana 11
