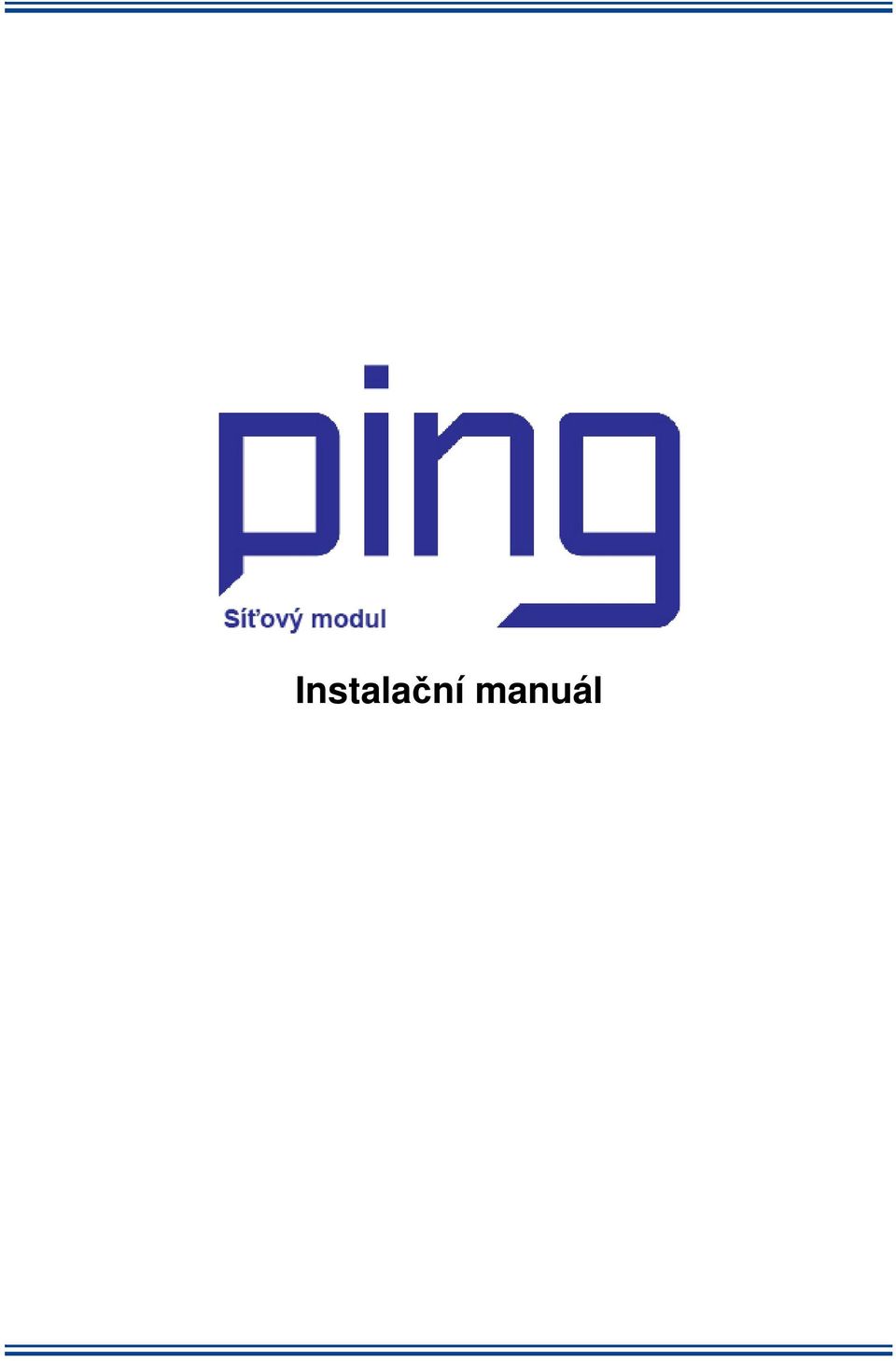

1 Instalační manuál

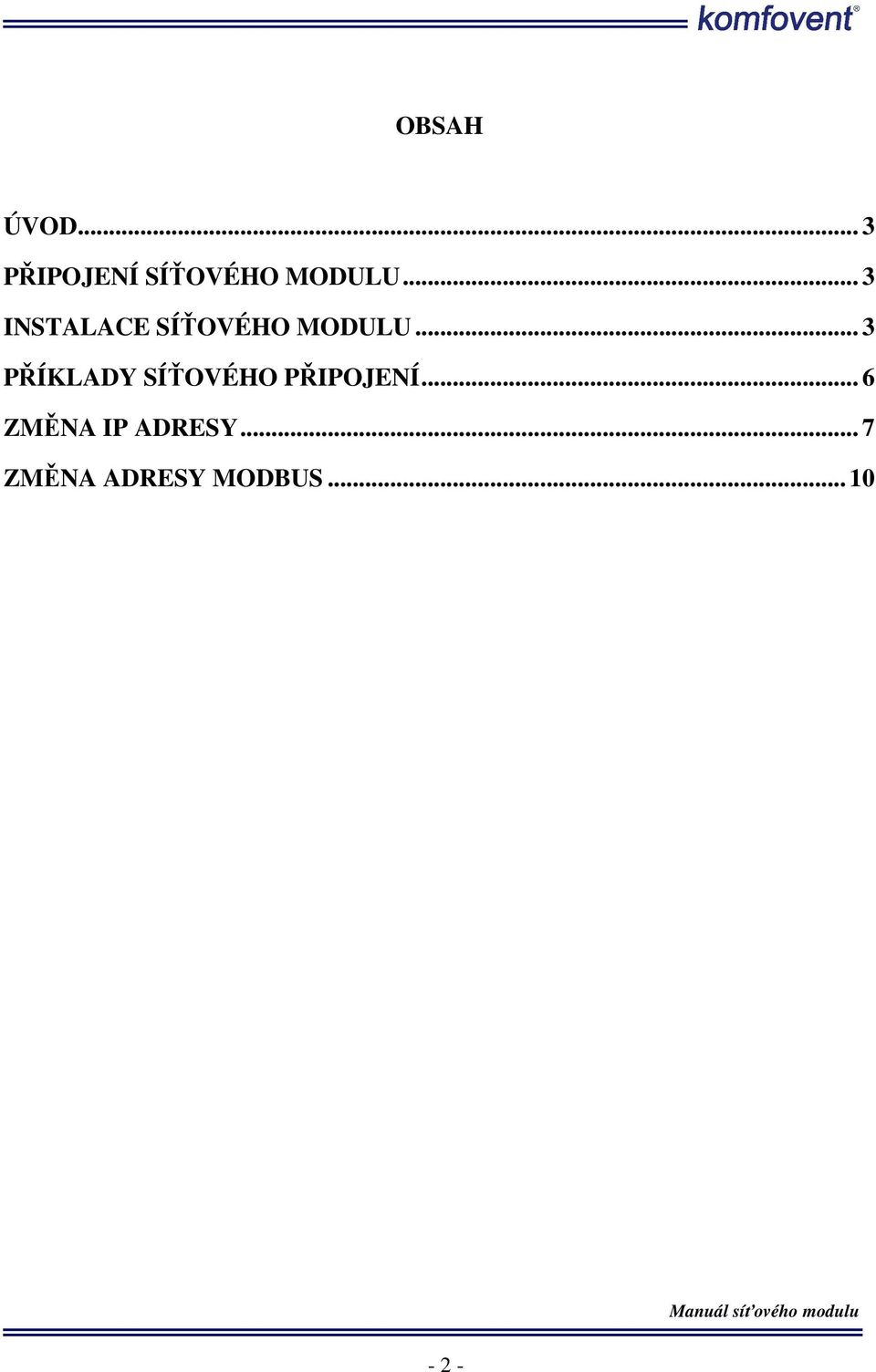

2 OBSAH ÚVOD... 3 PŘIPOJENÍ SÍŤOVÉHO MODULU... 3 INSTALACE SÍŤOVÉHO MODULU... 3 PŘÍKLADY SÍŤOVÉHO PŘIPOJENÍ... 6 ZMĚNA IP ADRESY... 7 ZMĚNA ADRESY MODBUS

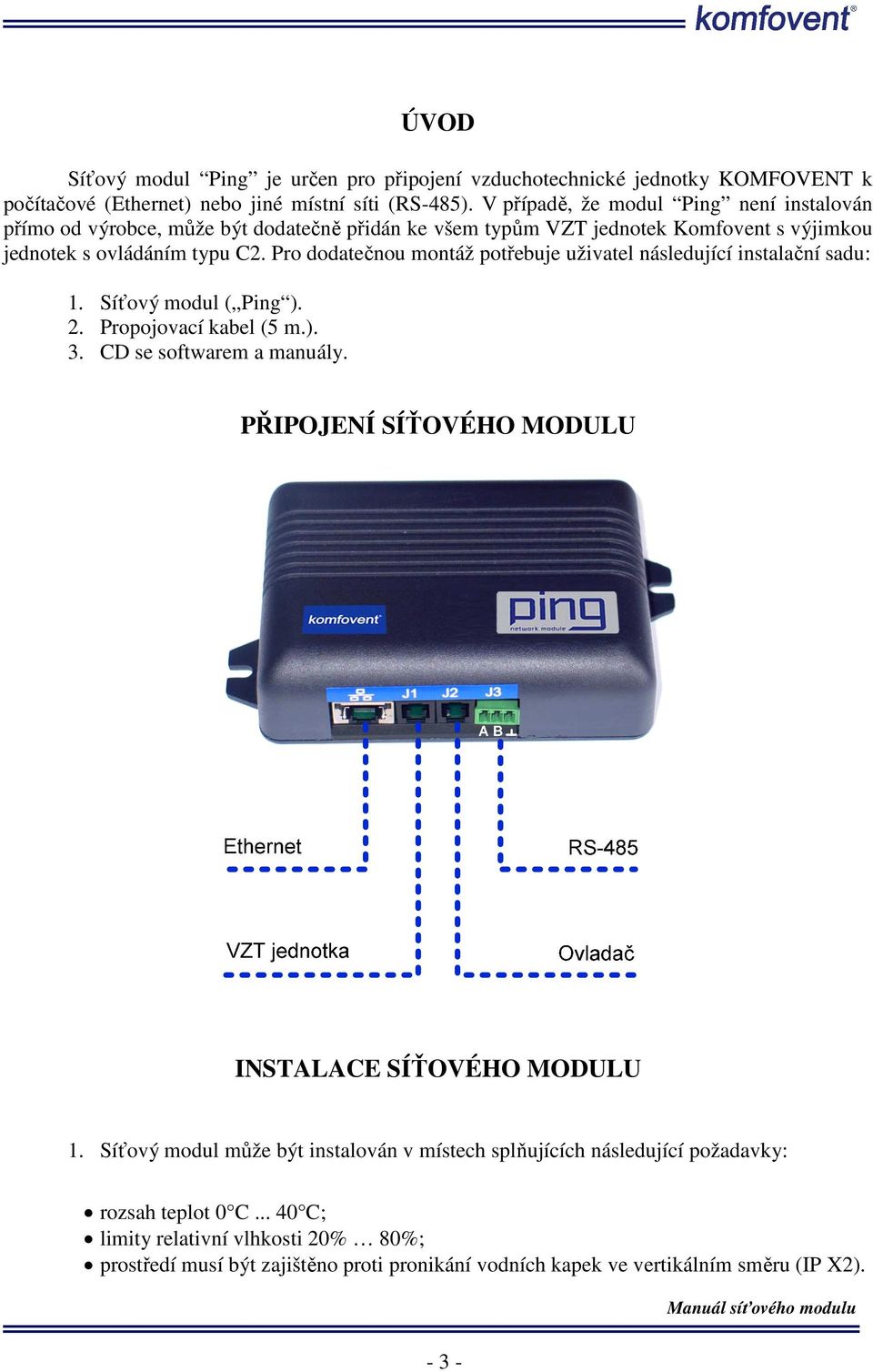

3 ÚVOD Síťový modul Ping je určen pro připojení vzduchotechnické jednotky KOMFOVENT k počítačové (Ethernet) nebo jiné místní síti (RS-485). V případě, že modul Ping není instalován přímo od výrobce, může být dodatečně přidán ke všem typům VZT jednotek Komfovent s výjimkou jednotek s ovládáním typu C2. Pro dodatečnou montáž potřebuje uživatel následující instalační sadu: 1. Síťový modul ( Ping ). 2. Propojovací kabel (5 m.). 3. CD se softwarem a manuály. PŘIPOJENÍ SÍŤOVÉHO MODULU INSTALACE SÍŤOVÉHO MODULU 1. Síťový modul může být instalován v místech splňujících následující požadavky: rozsah teplot 0 C C; limity relativní vlhkosti 20% 80%; prostředí musí být zajištěno proti pronikání vodních kapek ve vertikálním směru (IP X2)

Pro dodatečnou montáž potřebuje uživatel následující instalační sadu: 1. Síťový modul ( Ping ). 2. Propojovací kabel (5 m.). 3. CD se softwarem a manuály.

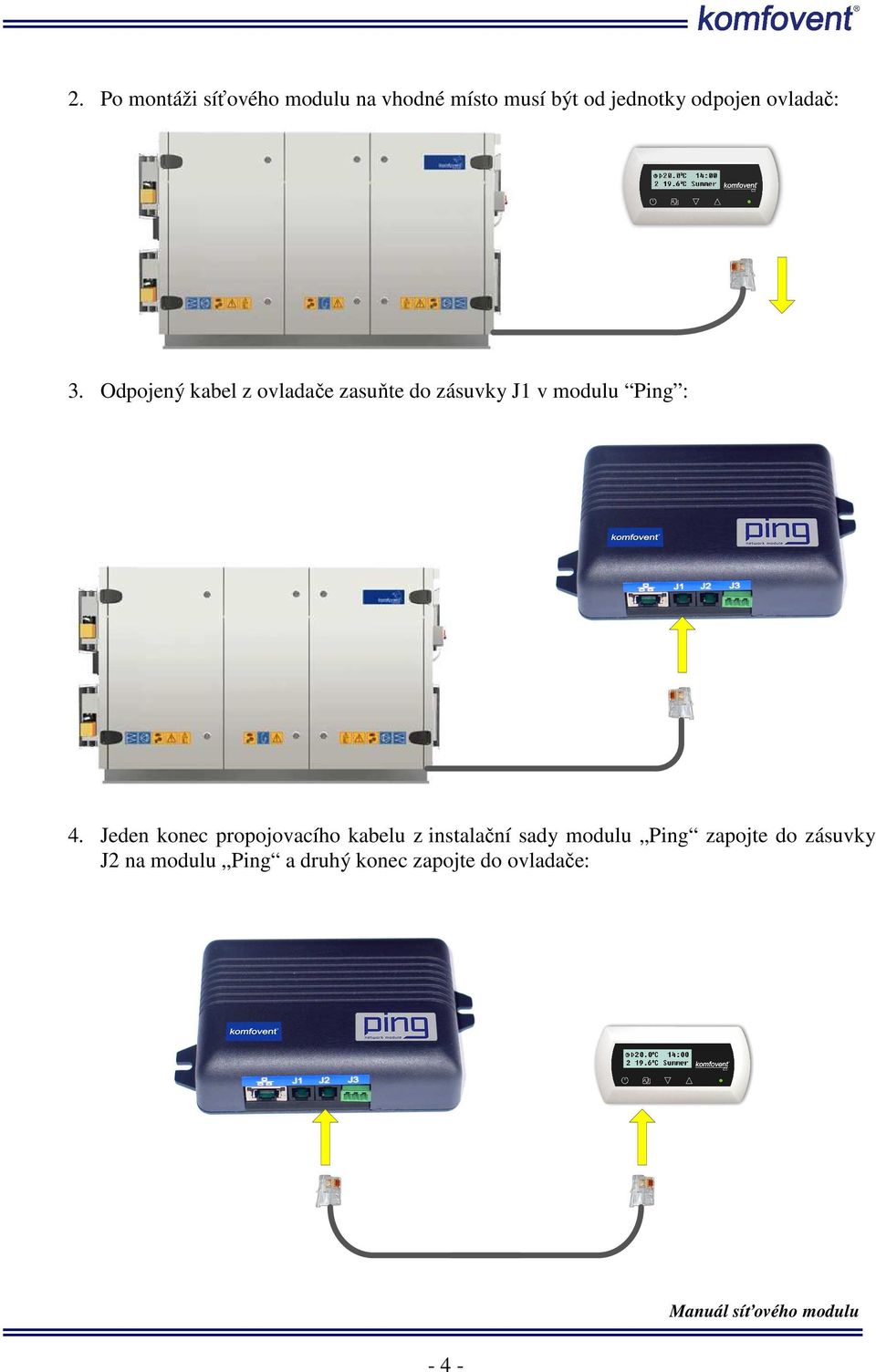

4 2. Po montáži síťového modulu na vhodné místo musí být od jednotky odpojen ovladač: 3. Odpojený kabel z ovladače zasuňte do zásuvky J1 v modulu Ping : 4. Jeden konec propojovacího kabelu z instalační sady modulu Ping zapojte do zásuvky J2 na modulu Ping a druhý konec zapojte do ovladače: - 4 -

Odpojený kabel z ovladače zasuňte do zásuvky J1 v modulu Ping : 4.

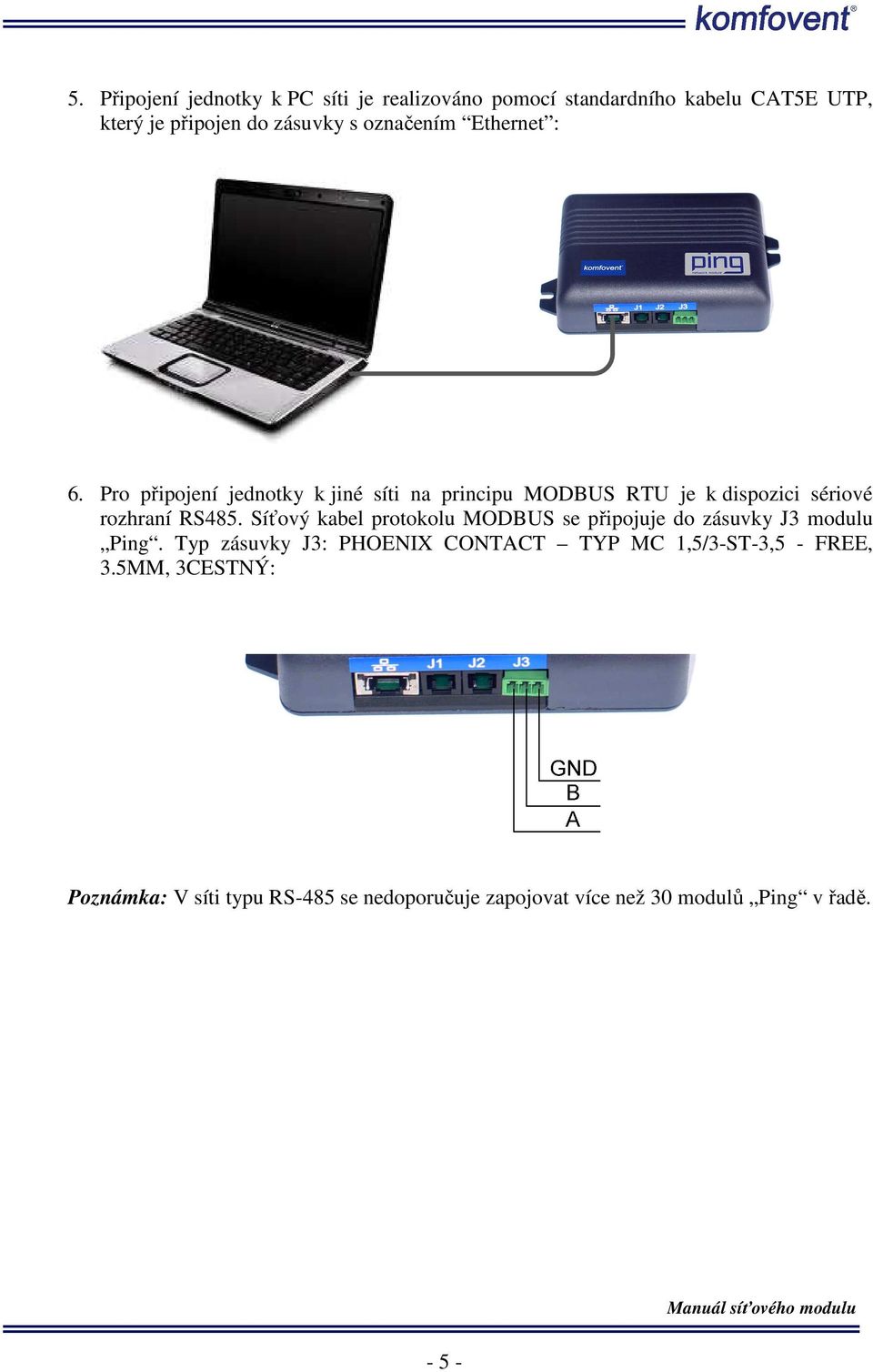

5 5. Připojení jednotky k PC síti je realizováno pomocí standardního kabelu CAT5E UTP, který je připojen do zásuvky s označením Ethernet : 6. Pro připojení jednotky k jiné síti na principu MODBUS RTU je k dispozici sériové rozhraní RS485. Síťový kabel protokolu MODBUS se připojuje do zásuvky J3 modulu Ping. Typ zásuvky J3: PHOENIX CONTACT TYP MC 1,5/3-ST-3,5 - FREE, 3.5MM, 3CESTNÝ: Poznámka: V síti typu RS-485 se nedoporučuje zapojovat více než 30 modulů Ping v řadě

Pro připojení jednotky k jiné síti na principu MODBUS RTU je k dispozici sériové rozhraní RS485.

6 PŘÍKLADY SÍŤOVÉHO PŘIPOJENÍ Obrázek 1. Připojení v síti Ethernet Obrázek 2. Sériové připojení v síti RS

ZMĚNA IP ADRESY Pro funkci jednotky v síti Ethernet musí mít každý modul Ping jinou IP adresu. Výchozí IP adresy jsou: IP: 192.168.0.29 Brána: 192.168.0.1 Maska: 255.

Postup změn síťových adres je popsán níže: 1. Po instalaci softwaru z přiloženého CD spusťe ve vašem počítači aplikaci Ping Manager : 2.

7 ZMĚNA IP ADRESY Pro funkci jednotky v síti Ethernet musí mít každý modul Ping jinou IP adresu. Výchozí IP adresy jsou: IP: Brána: Maska: Tyto síťové adresy lze změnit. Pokud zásuvky Ethernet nebo J3 nevyhovují standardům pro připojení, lze využít adaptér USB-RS485. Postup změn síťových adres je popsán níže: 1. Po instalaci softwaru z přiloženého CD spusťe ve vašem počítači aplikaci Ping Manager : 2. Na levé straně aplikace Ping Manager vyberte typ připojení (1). V případě připojení k síti Ethernet je nutné zadat výchozí IP adresu (2), v případě připojení do Série vyberte pravý sériový port (3) COM1...4 a stiskněte tlačítko Připojit (4):

8 3. Zelené světlo (5) indikuje, že propojení mezi počítačem a síťovým modulem je umožněno. Zobrazení programovatelných síťových adres je dostupné stisknutím tlačítka Read (6): Programovatelné síťové adresy jsou zobrazeny ve sloupcích Statické konfiguraci a Aktuální konfigurace : - 8 -

Zobrazení programovatelných síťových adres je dostupné stisknutím

9 5. Pro změnu síťových adres je nutné nejprve vymazat výchozí síťové adresy ve sloupečku Statická konfigurace. Poté je možné ve stejném sloupečku Statická konfigurace vepsat novou IP adresu ( ), adresu brány ( ) a masku podsítě ( ) do příslušných buňek označených jako IP, Brána a Podsíť. Pro uložení nově zadaných adres nejprve stiskněte tlačítko Psát (7) a poté stiskem Nastavení statické konfigurace (8): Obnovte připojení (9) a stiskem tlačítka Číst (10) dojde ke zobrazení nově zadaných adres ve sloupcích Statická konfigurace a Aktuální konfigurace :

255.255.0) do příslušných buňek označených jako IP, Brána a Podsíť.

10 ZMĚNA ADRESY MODBUS V případě, že je jednotka připojena do sériové linky je nutné zvolit pro každý modul Ping adresu MODBUS pro další přenos. K zadání adresy dalšího přenosu (11) slouží jeden z výše uvedených typů připojení (Ethernet nebo RS485) v programu Ping Manager, stiskem tlačítka Psát (12) a po pár vteřinách stiskem tlačítka Nastavení statické konfigurace (13): Poznámka: V případě, že by měl modul Ping přenést pouze jednu adresu, vepište stejnou adresu do políčka Min adresa a Max adresa (příklad, 20). Pokud je přes modul Ping přesměrováno více než jedna jednotka, je nutné vepsat intervaly adres pro další přenos (příklad, Min. Adresa 1, Max Adresa 20)

vteřinách stiskem tlačítka Nastavení statické konfigurace (13): 11 12 13 Poznámka: V případě, že by měl modul Ping přenést pouze jednu adresu, vepište stejnou adresu do
