Automatické hlásiče požáru LSN improved version FAP-DO420/FAP-420/FAH-420. Provozní příručka

Transkript

1 Automatické hlásiče požáru LSN improved FAP-DO420/FAP-420/FAH-420 cs Provozní příručka

2

3 Automatické hlásiče požáru LSN improved Obsah cs 3 Obsah 1 Popis výrobku 5 2 Přehled systému Konfigurace hlásiče Funkční popis technologie senzorů Optický senzor (kouřový hlásič) Teplotní senzor (teplotní hlásič) Chemický senzor (plynový senzor) Popis systému Frekvence blikání a detekce chyb Vlastnosti 7 3 Návrh Základní poznámky k instalaci a konfiguraci Použití v síti LSN (LSN nebo LSN improved ) Použití v oblastech se zvýšenou radioaktivitou 9 4 Programování FAP-DOTC420 / FAP-OTC FAP-DOT420 / FAP-OT FAP-DO420 / FAP-O 420 / FAP-O 420-KKW FAH-T 420/FAH-T 420-KKW 14 5 Připojení Přehled patic hlásičů Instalace patice Připojení Připojení patice MS 400/MS 400 B Připojení patice FAA-MSR Patice hlásičů s integrovanou sirénou Instalace modulu hlásiče Vyjmutí hlásiče Přidělování adres 21 6 Příslušenství Zakončovací modul EOL linky podle normy EN Podložka pod štítek s označením hlásiče SK 400 Ochranný koš hlásiče SSK 400 Ochranný protiprachový kryt MK 400 Konzola hlásiče MH 400 Vyhřívání hlásiče Externí signální svítidla a vzdálené indikátory Poznámka k instalaci Externího signálního svítidla FAA-420-RI Externí signální svítidlo MPA Příslušenství pro údržbu a testování hlásičů 28 Bosch Sicherheitssysteme GmbH Provozní příručka F.01U

4 4 cs Obsah Automatické hlásiče požáru LSN improved 7 Informace pro objednání Varianty hlásičů Patice hlásičů Příslušenství hlásičů Instalační příslušenství Patice hlásičů s integrovanou sirénou Servisní příslušenství 32 8 Údržba a servis Poznámky pro servisní údržbu Zobrazení provozních údajů v softwaru WinPara Kódování typu hlásiče Pokyny pro testování hlásičů požáru s technologií LSN improved Pokyny pro testování všech hlásičů požáru s optickým senzorem Pokyny pro testování hlásičů FAP-DOTC420 / FAP-DOT420 / FAP-OTC 420 / FAP-OT Záruka Oprava Likvidace Další dokumentace 39 9 Technické údaje 40 A Přílohy 44 A.1 Zkratky 44 A.2 Historie změn dokumentu 45 F.01U Provozní příručka Bosch Sicherheitssysteme GmbH

5 Automatické hlásiče požáru LSN improved Popis výrobku cs 5 1 Popis výrobku POZNÁMKA! V těchto informacích o výrobku je popsána celá produktová řada Automatických hlásičů požáru LSN improved FAP-420/FAH-420. Kdekoliv je v tomto dokumentu použit pojem duální optický hlásič (hlásič DO), znamená následující hlásiče: FAP-DO420, FAP-DOT420, FAP-DOTC420. Automatické hlásiče požáru LSN improved řady FAP-420/FAH-420 jsou speciálně navrženy pro připojení k Modulárním ústřednám EPS FPA-5000/1200 a FPA Řada hlásičů požáru kombinuje standardní detekční postupy, jako jsou měření rozptýleného světla a měření teploty, s technologií měření plynů v nejvyšší úrovni konfigurace. Tato metoda používá inteligentní vyhodnocovací elektroniku (Intelligent Signal Processing ISP) k vyhodnocování signálů z kouřového senzoru, teplotního senzoru a plynového senzoru. Tím se významně zvyšuje ochrana proti falešným poplachům a zkracuje doba zjištění požáru v porovnání s hlásiči požáru, které jsou v současné době dostupné na trhu. Zásluhou většího množství poskytovaných informací lze multisenzorové hlásiče používat v prostředích, kde není možné použít jednoduché kouřové hlásiče. Hlásiče jsou dostupné v následujících úrovních konfigurace: FAP-DOTC420: kombinovaný duální optický, teplotní a chemický kouřový hlásič FAP-OTC 420: kombinovaný optický, teplotní a chemický kouřový hlásič FAP-DOT420: kombinovaný duální optický a teplotní kouřový hlásič FAP-OT 420: kombinovaný optický a teplotní kouřový hlásič FAP-DO420: duální opticko-kouřový hlásič FAP-O 420/FAP-O 420 KKW: opticko-kouřový hlásič FAH-T 420/FAH-T 420 KKW: teplotní hlásič Varianty technologie: LSN classic (klasická linka LSN) LSN improved (linka LSN improved ) Nadčasové a inovační provedení hlásičů je výsledkem spolupráce konstruktérů a designérů. Zásluhou tohoto provedení je možné sladit protichůdné cíle ušlechtilého instalačního prostoru a malého hlásiče. Základním rysem vývojové koncepce umožňující snadnou instalaci, který je patrný z vnějšku, je umístění samostatného dvoubarevného signalizačního prvku na vrcholu hlásiče. Stabilní a robustní patici hlásiče již není potřebné vyrovnávat, protože poloha samostatného signalizačního prvku je nezávislá na poloze patice. Patice hlásiče je vhodná pro povrchovou a zápustnou montáž a obsahuje samostatné montážní body pro podhledy a zapuštěné krabice. Navíc odpovídá všem běžným uspořádáním otvorů. Při povrchové montáži lze kabel přivést boční stěnou. Integrované odlehčení napnutí mezipodlahových kabelů zabraňuje vytažení kabelů z vývodu po instalaci. Svorky jsou snadno přístupné. Patice obsahuje úchytku pro zakončovací rezistor. Použít lze kabely o průřezu až 2,5 mm 2. Patice může být vybavena těsněním pro vlhké prostředí, aby mohla pokrýt veškeré požadavky instalací. Bosch Sicherheitssysteme GmbH Provozní příručka F.01U

6 6 cs Přehled systému Automatické hlásiče požáru LSN improved 2 Přehled systému 2.1 Konfigurace hlásiče 1 Komora pro měření kouře s optickým senzorem 2 Teplotní senzor 3 Chemický senzor (v příčném řezu je zakrytý) 4 Samostatný signalizační prvek 5 Deska s plošnými spoji s vyhodnocovací elektronikou 6 Patice hlásiče MS 400/MS 400 B Obrázek 2.1 Konfigurace hlásiče 2.2 Funkční popis technologie senzorů Optický senzor (kouřový hlásič) Tento optický senzor využívá metodu rozptýleného světla. Dioda LED vysílá světlo do měřicí komory (viz Obrázek 2.1, položka 1), kde je absorbováno labyrintovou strukturou. V případě požáru pronikne do měřicí komory kouř. Světlo je rozptýleno částečkami kouře a dopadá na fotodiody, které převádějí množství světla na proporční elektrický signál. Duální optické hlásiče jsou vybavené duálním optickým senzorem, který používá infračervené a modré světlo odlišných vlnových délek (technologie Dual Ray). To umožňuje včasnou detekci požárů a spolehlivé zjištění i nejmenších množství kouře (TF1). POZNÁMKA! Kouřový hlásič FAP-DO420 umožňuje provést rozhodnutí o spuštění poplachu založené na inteligentní kombinaci následujících kritérií: Naměřená úroveň hustoty kouře Rychlost nárůstu hustoty kouře Velikost kouřových částic (měřeno dvoupaprskovou technologií) Teplotní senzor (teplotní hlásič) Jako teplotní senzor je použit termistor (viz Obrázek 2.1, položka 2) v odporové síti. Analogově digitální převodník měří v pravidelných intervalech napětí závislé na teplotě. V závislosti na stanovené třídě hlásiče vyvolá teplotní senzor poplachový stav, pokud je překročena maximální teplota 54 C nebo 69 C (teplotní maximum) nebo pokud teplota stoupne během určité doby o stanovenou hodnotu (teplotní rozdíl). F.01U Provozní příručka Bosch Sicherheitssysteme GmbH

7 Automatické hlásiče požáru LSN improved Přehled systému cs Chemický senzor (plynový senzor) Plynový senzor (viz Obrázek 2.1, položka 3) detekuje zejména oxid uhelnatý (CO), jenž vzniká při požáru, ale rozpozná také vodík (H) a oxid dusnatý (NO). Základní princip měření spočívá v oxidaci oxidu uhelnatého a měřitelném proudu, který se přitom vytváří. Signální hodnota senzoru proporcionálně odpovídá koncentraci plynu. Plynový senzor poskytuje doplňkové informace umožňující spolehlivě potlačit rušivé proměnné veličiny. Obrázek Chemický senzor 2.3 Popis systému V hlásičích řady FAP-420/FAH-420 jsou integrovány až tři principy detekce: optický (pro kouř): O duální optický (pro kouř): DO teplotní (pro teplo): T chemický (pro plyn): C Jednotlivé senzory se programují prostřednictvím sítě LSN, manuálně nebo použitím časovače. Signály všech senzorů se nepřetržitě analyzují pomocí interní elektroniky pro analýzu signálů (ISP) a jsou vzájemně propojeny. Vzhledem k propojení senzorů (u kombinovaných hlásičů) lze hlásič použít také v místech, kde při práci vzniká slabý kouř, pára nebo prach. Pokud kombinace signálů odpovídá zvolenému identifikátoru hlásičů pro oblast použití, automaticky se spustí poplach. 2.4 Frekvence blikání a detekce chyb Hlásič LSN improved je opatřen dvěma dvoubarevnými indikátory LED, které se nacházejí uprostřed hlásiče a zeleným blikáním signalizují provozní stav. Zelený indikátor LED na hlásičích LSN improved řady FAP-420/FAH-420 je při dodání deaktivován. V případě potřeby jej lze aktivovat prostřednictvím programovacího softwaru. Hlásič LSN improved se během svého životního cyklu nepřetržitě sleduje a seřizuje, aby přizpůsobil svou citlivost nastavené prahové hodnotě. Pokud je hlásič příliš znečištěný, odešle zprávu do ústředny EPS. Jakmile je spuštěn poplach, indikátor LED začne červeně blikat. Hlásič se vrátí do normálního provozního stavu, když je poplach zrušen ústřednou nebo zanikne příčina poplachu. 2.5 Vlastnosti Aktivní vlastní sledování senzorů se signalizací na ústředně EPS: Aktivní úprava prahové hodnoty (kompenzace zaprášení) při zaprášení optického senzoru. Aktivní úprava prahové hodnoty (kompenzace zaprášení) chemického senzoru. Bezpečnost EMC je 50 V/m pro rozsah kmitočtů MHz, a je tedy mnohem vyšší, než vyžaduje norma VdS 2110 (VdS Schadenverhütung GmbH). Zachování funkcí kruhového vedení LSN při přerušení vodiče nebo zkratu hlásiče pomocí integrovaných izolátorů. Identifikace jednotlivých hlásičů v ústředně EPS v případě poplachu. Signalizace poplachu na hlásiči blikajícím červeným indikátorem LED. Možnost programování, tzn. přizpůsobení oblasti použití. Bosch Sicherheitssysteme GmbH Provozní příručka F.01U

8 8 cs Přehled systému Automatické hlásiče požáru LSN improved Zvýšená spolehlivost detekce a ochrana proti falešným poplachům zásluhou vyhodnocení časového vývoje požáru a rušivých proměnných veličin. Možnost aktivace vzdáleného indikátoru. Volitelné mechanické zabezpečení proti vyjmutí (lze aktivovat nebo deaktivovat). Labyrint odolný proti prachu a konstrukce s víčkem. Každá patice hlásiče je opatřena čisticím otvorem s uzávěrem pro profouknutí optické komory stlačeným vzduchem (není vyžadováno u Teplotního hlásiče FAH-T 420). Pro připojení k ústřednám EPS FPA-5000 a FPA-1200 s rozšířeným rozsahem funkcí LSN. Duální optické hlásiče můžete používat pouze s Řídicí jednotku ústředny MPC-xxxx-B nebo ústřednou EPS FPA Řídicí jednotku ústředny MPC-xxxx-A nelze použít. V klasickém režimu lze hlásič připojit k ústřednám EPS BZ 500 LSN, UEZ 2000 LSN a UGM 2020 LSN a dalším ústřednám nebo jejich přijímacím modulům s identickými vlastnostmi pro připojení, avšak se systémovými omezeními stávající sítě LSN. (Neplatí pro duální optické hlásiče.) Prostřednictvím sítě LSN je možné načíst pro každý nakonfigurovaný hlásič (kromě typů KKW) sériové číslo, stupeň znečistění (pro optický senzor), počet provozních hodin a aktuální analogové hodnoty. Duální optické hlásiče nejsou podporovány softwarem WinPara. Možnost použití stíněných i nestíněných kabelů. Technologie linek LSN improved podporuje připojení až 254 hlásičů řady FAP-420/ FAH-420 k jednomu kruhovému nebo rozvětvenému vedení (v této souvislosti dodržujte národní předpisy). Jsou možné flexibilní struktury sítí bez použití dalších prvků (odbočky T). Volitelné automatické nebo manuální adresování hlásičů. Kompatibilní s normami EN 54 a EN a směrnicemi VdS. F.01U Provozní příručka Bosch Sicherheitssysteme GmbH

9 Automatické hlásiče požáru LSN improved Návrh cs 9 3 Návrh POZNÁMKA! FAP-420/FAH-420 Automatické hlásiče požáru nejsou určeny pro venkovní použití. 3.1 Základní poznámky k instalaci a konfiguraci Navržení multisenzorových hlásičů požáru je nutné provádět v souladu se směrnicemi pro optické hlásiče, dokud nebude ve spolupráci s úřadem VdS vypracována směrnice pro jejich plánování (viz také normy DIN VDE 0833 Část 2 a VDS 2095): Maximální plocha sledované oblasti: 120 m 2 Maximální instalační výška: 16 m Pokud je vyžadováno občasné vypnutí optického senzoru, musí být navržení provedeno v souladu se směrnicemi pro teplotní hlásiče (viz normy DIN VDE 0833 Část 2 a VDS 2095): Maximální plocha sledované oblasti: 40 m 2 Maximální instalační výška: 7,5 m Maximální přípustná rychlost vzduchu: 20 m/s Při plánování protipožárních bariér vyhovujících směrnicím DIBt musí být hlásiče FAH-T 420 nakonfigurovány v souladu s třídou A1R. 3.2 Použití v síti LSN (LSN nebo LSN improved ) Hlásiče připojené k ústředně EPS v síti LSN mohou být provozovány v následujících provozních režimech: Typ hlásiče Provozní režim Kombinovaný Optický Teplotní Teplotní maximum rozdíl FAP-OTC 420 X X X X FAP-OT 420 X X X X FAP-O 420/ - X - - FAP-O 420 KKW FAH-T 420/ - - X X FAH-T 420 KKW FAP-DO420 - X - - FAP-DOT420 X X X X FAP-DOTC420 X X X X POZNÁMKA! Návrh by měl brát v úvahu celkový předpokládaný proud a odpor linky, aby bylo pro každý hlásič zajištěno provozní napětí alespoň 15 V DC. 3.3 Použití v oblastech se zvýšenou radioaktivitou K dispozici jsou dva typy hlásičů určené zejména pro použití v oblastech se zvýšenou radioaktivitou, např. v jaderných elektrárnách: FAP-O 420-KKW FAH-T 420-KKW Bosch Sicherheitssysteme GmbH Provozní příručka F.01U

10 10 cs Programování Automatické hlásiče požáru LSN improved 4 Programování Programování se provádí prostřednictvím stolního nebo přenosného počítače připojeného k ústředně EPS: pomocí programovacího softwaru FSP-5000-RPS (Remote Programming System) pro ústředny s technologií linek LSN improved, pomocí programovacího softwaru WinPara pro ústředny s konvenční technologií linek LSN (nikoli DO-Melder). Hlásiče řady 420 se programují zadáním oblasti použití. Výběrem oblasti použití se určuje optimální pole charakteristických hodnot pro vyhodnocení požáru a poruchových proměnných. Když má optický senzor hlásičů FAP-OTC 420 a FAP-DOTC420 nastavenu nízkou citlivost, spustí hlásič poplach pouze v případě, že jsou detekovány kouř i zvýšená koncentrace oxidu uhelnatého nebo zvýšená teplota. Provozní režim modelů hlásičů FAP-OTC 420 a FAP-OT 420 i modelů FAP-DOTC420 a FAP-DOT420 lze změnit, tzn. lze vypnout jednotlivé senzory: přepnout do optického režimu (optický senzor má nízkou citlivost, teplotní senzor je vypnutý), přepnout do režimu teplotního rozdílu (teplotní senzor má citlivost A2R, optický senzor je vypnutý), přepnout do režimu teplotního maxima (teplotní senzor má citlivost A2S, optický senzor je vypnutý). V případě čistě optických hlásičů FAP-O 420 a FAP-DO420 lze nastavit tři úrovně citlivosti optického senzoru. Optický senzor v hlásiči je tak v závislosti na místě použití přizpůsoben okolním podmínkám. POZNÁMKA! Pro detekci požáru čistě optický hlásič také vyhodnocuje časový vývoj charakteristických vlastností požáru, jenž se významně liší od časového vývoje rušivých proměnných veličin a časového vývoje, k němuž dochází během testu hlásiče. V důsledku toho jsou také dosaženy různé doby spouštění při testech s testovacím aerosolem mimo provádění revize (10 s až maximálně 60 s), v závislosti na zvoleném nastavení citlivosti. Teplotní hlásič FAH-T 420 je naprogramován tak, aby bral v úvahu okolní teplotu, instalační výšku a zvolenou třídu citlivosti. Programováním optických, teplotních a chemických senzorů a propojením všech senzorů pomocí algoritmů se podstatně zvyšuje schopnost detekce a ochrana proti falešným poplachům. F.01U Provozní příručka Bosch Sicherheitssysteme GmbH

11 Automatické hlásiče požáru LSN improved Programování cs FAP-DOTC420 / FAP-OTC 420 POZNÁMKA! U hlásičů typu FAP-DOTC 420 a FAP-OTC 420 jsou v softwarech RPS a WinPara výchozí nastavení Kanceláře (s kuřáky) / Čekárny / Restaurace /Konferenční místnosti. Popis jednotlivých nastavení je uveden v tabulce níže. Místa instalace, která lze zvolit Typ hlásiče Citlivost v programovacím softwaru (WinPara a FSP-5000-RPS) Teplotní maximum Optický (O) Chemický (C) (T max ) Kanceláře (po pracovní době) O, T max, T diff, C Vysoká Vysoká Vysoká (A2) Kanceláře (s kuřáky), čekárny, O, T max, T diff, C Vysoká Nízká* Nízká restaurace, konferenční místnosti = výchozí nastavení (A2) Kanceláře (denní režim) O, T max, T diff, C Nízká (B) Střední Vysoká Serverové místnosti O, T max, T diff, C Vysoká Vysoká Vysoká (A2) Výrobní místa O, T max, T diff, C Nízká (B) Nízká* Střední Garáže O, T max, T diff, C Vysoká Nízká* Nízká (A2) Vysoké sklady s manipul. technikou O, T max, T diff, C Nízká (B) Vysoká Vysoká bez spalovacích motorů Konferenční haly, čekárny, výstaviště O, T max, T diff, C Vysoká Nízká* Střední (A2) Kuchyně, kasina, restaurace při O, T max, C Nízká (B) Nízká* Nízká provozu Sklady s manipulační technikou O, T max, T diff, C Nízká (B) Nízká* Nízká Pouze rychlost nárůstu (optický T max, T diff Vysoká - - senzor vypnutý)** (A2) Pouze optický (teplotní senzor O - Nízká - vypnutý)**, *** Pouze pevně nastavená vysoká T max Vysoká - - teplota (optický senzor vypnutý)** (A2) Opticko-chemický (teplotní senzor O, C - Nízká Vysoká vypnutý)**, *** O = optický senzor (duální optický v hlásičích FAP-DOTC420) T max = jednotka teplotního maxima T diff = jednotka teplotního rozdílu C = chemický senzor * Pokud je citlivost optického senzoru nízká, hlásič spustí poplach pouze v případě, že jsou detekovány kouř i zvýšená koncentrace oxidu uhelnatého (CO) nebo teplota. ** Pouze software FSP-5000-RPS *** Pro hlásič FAP-DOTC420: neodpovídá normě EN 54-7 Podrobné informace o instalační výšce naleznete v části Oddíl 4.4 FAH-T 420/FAH-T 420- KKW, Strana 14. Bosch Sicherheitssysteme GmbH Provozní příručka F.01U

12 12 cs Programování Automatické hlásiče požáru LSN improved Místa instalace, která lze zvolit Typ hlásiče Citlivost v programovacím softwaru (WinPara a FSP-5000-RPS) Teplotní maximum Optický (O) Chemický (C) (T max ) Školy, mateřské školy O, T max, T diff, C Vysoká Střední Vysoká (A2) Divadla, koncertní síně O, T max, T diff, C Vysoká Střední Vysoká (A2) O = optický senzor (duální optický v hlásičích FAP-DOTC420) T max = jednotka teplotního maxima T diff = jednotka teplotního rozdílu C = chemický senzor * Pokud je citlivost optického senzoru nízká, hlásič spustí poplach pouze v případě, že jsou detekovány kouř i zvýšená koncentrace oxidu uhelnatého (CO) nebo teplota. ** Pouze software FSP-5000-RPS *** Pro hlásič FAP-DOTC420: neodpovídá normě EN 54-7 Podrobné informace o instalační výšce naleznete v části Oddíl 4.4 FAH-T 420/FAH-T 420- KKW, Strana 14. POZNÁMKA! Hlásič FAP-DOTC420 není podporován programovacím softwarem WinPara. F.01U Provozní příručka Bosch Sicherheitssysteme GmbH

13 Automatické hlásiče požáru LSN improved Programování cs FAP-DOT420 / FAP-OT 420 POZNÁMKA! U hlásičů typu FAP-DOT 420 a FAP-OT 420 je v softwarech RPS a WinPara výchozí nastavení Kanceláře (denní režim). Popis jednotlivých nastavení je uveden v tabulce níže. Místa instalace, která lze zvolit v programovacím softwaru (WinPara a FSP-5000-RPS) Typ hlásiče Citlivost Teplotní Optický maximum (O) (T max ) Kanceláře (po pracovní době) O, T max, T diff Vysoká (A2) Vysoká Kanceláře (s kuřáky), čekárny, restaurace, O, T max, T diff Vysoká (A2) Nízká konferenční místnosti Kanceláře (denní režim) O, T max, T diff Nízká (B) Střední = výchozí nastavení Serverové místnosti O, T max, T diff Vysoká (A2) Vysoká Výrobní místa O, T max, T diff Nízká (B) Nízká Garáže FAP-OT 420 T max, T diff Vysoká (A2) - FAP-DOT420 T max, T diff Vysoká (A2) Nízká Vysoké sklady s manipul. technikou bez O, T max, T diff Nízká (B) Vysoký spalovacích motorů Konferenční haly, čekárny, výstaviště O, T max, T diff Vysoká (A2) Nízká Kuchyně, kasina, restaurace při provozu T max Nízká (B) - Sklady s manipulační technikou O, T max, T diff Nízká (B) Nízká Pouze rychlost nárůstu (optický senzor vypnutý)** T max, T diff Vysoká (A2) - Pouze optický (teplotní senzor vypnutý)** O - Nízká Pouze pevně nastavená vysoká teplota (optický T max Vysoká (A2) - senzor vypnutý)** Školy, mateřské školy O, T max, T diff Vysoká (A2) Střední Divadla, koncertní síně O, T max, T diff Vysoká (A2) Střední O = optický senzor (duální optický v hlásičích FAP-DOT420) T max = jednotka teplotního maxima T diff = jednotka teplotního rozdílu ** Pouze software FSP-5000-RPS Podrobné informace o instalační výšce naleznete v části Oddíl 4.4 FAH-T 420/FAH-T 420- KKW, Strana 14. POZNÁMKA! Hlásič FAP-DOT420 není podporován programovacím softwarem WinPara. Bosch Sicherheitssysteme GmbH Provozní příručka F.01U

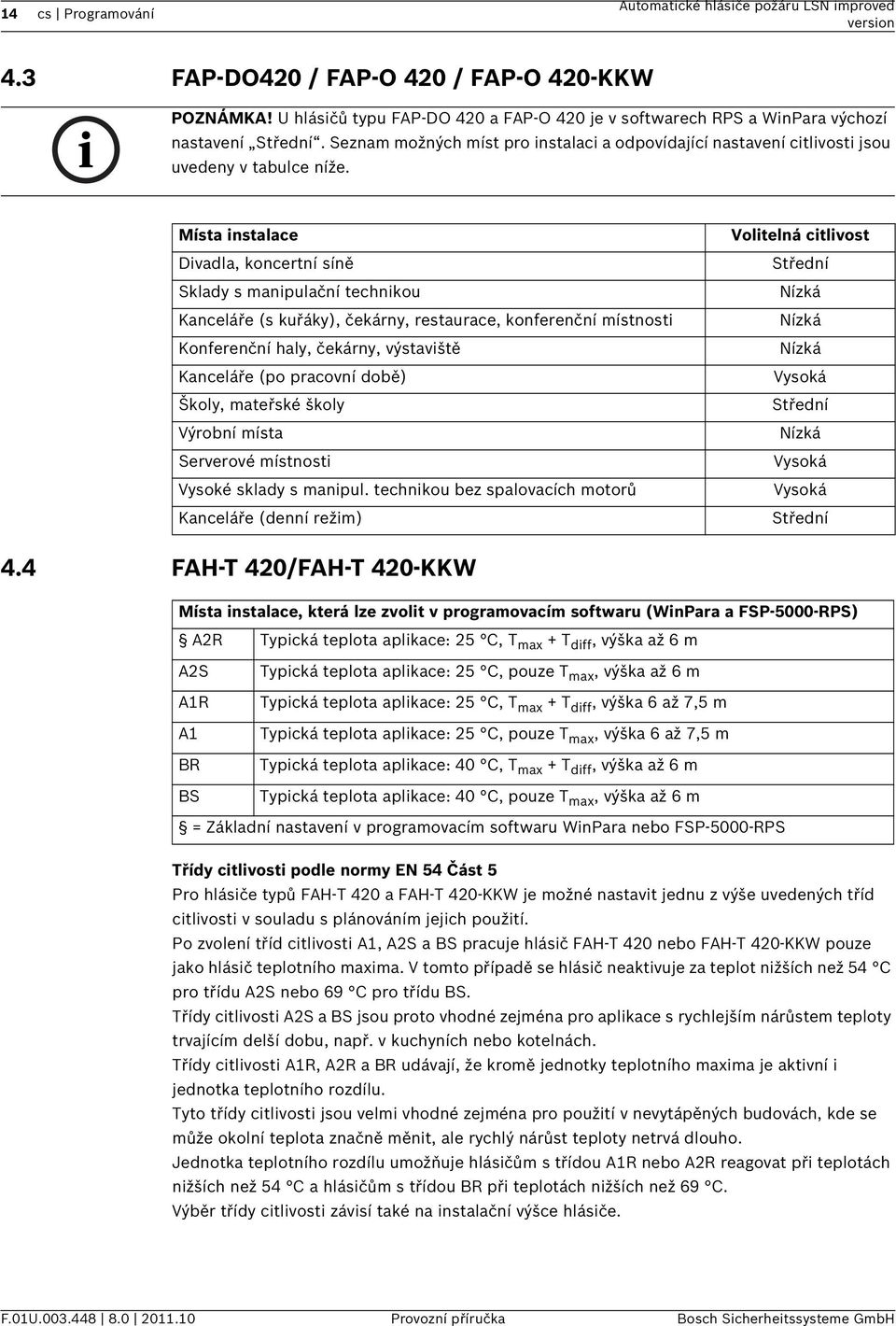

14 14 cs Programování Automatické hlásiče požáru LSN improved 4.3 FAP-DO420 / FAP-O 420 / FAP-O 420-KKW POZNÁMKA! U hlásičů typu FAP-DO 420 a FAP-O 420 je v softwarech RPS a WinPara výchozí nastavení Střední. Seznam možných míst pro instalaci a odpovídající nastavení citlivosti jsou uvedeny v tabulce níže. Místa instalace Divadla, koncertní síně Sklady s manipulační technikou Kanceláře (s kuřáky), čekárny, restaurace, konferenční místnosti Konferenční haly, čekárny, výstaviště Kanceláře (po pracovní době) Školy, mateřské školy Výrobní místa Serverové místnosti Vysoké sklady s manipul. technikou bez spalovacích motorů Kanceláře (denní režim) Volitelná citlivost Střední Nízká Nízká Nízká Vysoká Střední Nízká Vysoká Vysoká Střední 4.4 FAH-T 420/FAH-T 420-KKW Místa instalace, která lze zvolit v programovacím softwaru (WinPara a FSP-5000-RPS) A2R Typická teplota aplikace: 25 C, T max + T diff, výška až 6 m A2S A1R A1 BR BS Typická teplota aplikace: 25 C, pouze T max, výška až 6 m Typická teplota aplikace: 25 C, T max + T diff, výška 6 až 7,5 m Typická teplota aplikace: 25 C, pouze T max, výška 6 až 7,5 m Typická teplota aplikace: 40 C, T max + T diff, výška až 6 m Typická teplota aplikace: 40 C, pouze T max, výška až 6 m = Základní nastavení v programovacím softwaru WinPara nebo FSP-5000-RPS Třídy citlivosti podle normy EN 54 Část 5 Pro hlásiče typů FAH-T 420 a FAH-T 420-KKW je možné nastavit jednu z výše uvedených tříd citlivosti v souladu s plánováním jejich použití. Po zvolení tříd citlivosti A1, A2S a BS pracuje hlásič FAH-T 420 nebo FAH-T 420-KKW pouze jako hlásič teplotního maxima. V tomto případě se hlásič neaktivuje za teplot nižších než 54 C pro třídu A2S nebo 69 C pro třídu BS. Třídy citlivosti A2S a BS jsou proto vhodné zejména pro aplikace s rychlejším nárůstem teploty trvajícím delší dobu, např. v kuchyních nebo kotelnách. Třídy citlivosti A1R, A2R a BR udávají, že kromě jednotky teplotního maxima je aktivní i jednotka teplotního rozdílu. Tyto třídy citlivosti jsou velmi vhodné zejména pro použití v nevytápěných budovách, kde se může okolní teplota značně měnit, ale rychlý nárůst teploty netrvá dlouho. Jednotka teplotního rozdílu umožňuje hlásičům s třídou A1R nebo A2R reagovat při teplotách nižších než 54 C a hlásičům s třídou BR při teplotách nižších než 69 C. Výběr třídy citlivosti závisí také na instalační výšce hlásiče. F.01U Provozní příručka Bosch Sicherheitssysteme GmbH

15 Automatické hlásiče požáru LSN improved Programování cs 15 Pro zachování nejvyššího možného zabezpečení proti falešným poplachům by třídy A1 a A1R neměly být voleny pro místnosti nižší než 6 m, ačkoliv jsou tyto třídy teoreticky přípustné. Kromě toho je nutné vzít v úvahu očekávanou teplotu aplikace. Rychlost strmosti vzrůstu teploty [K min -1 ] Doba odezvy pro hlásiče s třídou Doba odezvy pro hlásiče s třídami citlivosti A1R citlivosti A2R a BR Dolní mezní Horní mezní hodnota [min, s] hodnota [min, s] Dolní mezní Horní mezní hodnota [min, s] hodnota [min, s] 10 1min 4min 20s 2min 5min 30s s 2 min 20 s 1 min 3 min 13 s s 1 min 40 s 40 s 2 min 25 s Bosch Sicherheitssysteme GmbH Provozní příručka F.01U

16 16 cs Připojení Automatické hlásiče požáru LSN improved 5 Připojení 5.1 Přehled patic hlásičů Hlásiče řady FAP-420/FAH-420 se používají v některé z níže uvedených patic hlásiče. Patice hlásiče jsou vhodné pro povrchovou a zápustnou montáž a jsou opatřeny samostatnými upevňovacími body pro stropní montážní boxy a boxy pro zápustnou montáž. Odpovídají také všem běžným uspořádáním otvorů. Patice jsou vyrobeny z bílého plastu ABS (barva podobná odstínu RAL 9010) a mají matnou povrchovou úpravu. Patice jsou vybaveny svorkami se šrouby pro připojení hlásiče a jeho příslušenství k ústředně EPS. Kontakty spojené se svorkami zaručují bezpečné elektrické spojení při instalaci hlavice hlásiče FAP-420/FAH-420. Použít lze kabely o průřezu až 2,5 mm 2. Hlásič může být zabezpečen variabilním zámkem proti neoprávněnému vyjmutí. MS 400 Model MS 400 je standardní patice hlásiče. Je opatřena sedmi svorkami se šrouby. MS 400 B MS 400 standardní patice hlásiče značky Bosch. FAA-420-SEAL Jsou-li hlásiče FAP/FAH používány ve vlhkých prostředích, je možné doplnit patice hlásiče MS 400 a MS 400 B těsněním pro vlhké prostředí FAA-420-SEAL. Těsnění pro vlhké prostředí je vyrobeno z TPE a zabraňuje vniknutí kondenzované vody do vnitřních částí hlásiče. FAA-MSR 420 Modul FAA-MSR 420 je patice hlásiče s relé s přepínacím kontaktem (typu C). Patici hlásiče s relé FAA-MSR 420 lze použít pouze ve spojení se sítí LSN improved (Modulární ústředna EPS FPA-5000). MSC 420 Přídavná patice MSC 420 byla navržena speciálně pro kabely pro povrchovou montáž přivedené v ochranné trubce a je opatřena dvěma protilehlými předem vyříznutými vstupy o průměru 20 mm a dvěma připravenými doplňkovými protilehlými vstupy o průměru až 28 mm. Přídavná patice má průměr 120 mm a je vysoká 36,7 mm. Na dně patice MSC 420 je umístěno těsnění, které chrání před pronikáním kondenzované vody. F.01U Provozní příručka Bosch Sicherheitssysteme GmbH

17 Automatické hlásiče požáru LSN improved Připojení cs Instalace patice Patice hlásičů se připevňují k rovnému suchému povrchu pomocí dvou šroubů vzdálených od sebe přibližně 55 mm. Chcete-li protáhnout kabely pro povrchovou montáž, vylomte připravené vstupy (X) na krytu. Pokud chcete vsunout kabel pro zápustnou montáž, protáhněte jej otvorem uprostřed patice. Dlouhé otvory, které jsou na nákresu označeny písmenem Y, jsou určeny pro instalaci patice do montážního boxu pro zápustnou montáž a měly by být použity pouze pro tento účel. POZNÁMKA! Kabely lze přivádět a odvádět na stejné straně. U patic MSF 400 a MSC 420 propíchněte integrované těsnění ostrým nástrojem. Neprořezávejte je nožem. Ø X 14 Ø Y Y Bosch Sicherheitssysteme GmbH Provozní příručka F.01U

18 18 cs Připojení Automatické hlásiče požáru LSN improved 5.3 Připojení POZNÁMKA! Stínicí vodič nechejte co nejkratší a izolujte jej Připojení patice MS 400/MS 400 B b1 LSN +/L..b b2} max. 30 V DC bk ye ye a1/a2 (LSN -/L..a) wh bk rd gn C max. 3 m bk rd + MPA/ FAA-420-RI Vysvětlivky ye Žlutý, připojení ke svorkám b1/ b2 (LSN +) wh Bílý, připojení ke svorkám a1/a2 (LSN ) rd Červený, připojení ke svorce +V bk Černý, připojení ke svorce 0 V gn Zelený, připojení k stínicímu vodiči c Výstup indikátoru +V/0 V Svorky pro průchozí připojení napájecího napětí pro následující prvky MPA/FAA-420-RI Externí signální svítidlo F.01U Provozní příručka Bosch Sicherheitssysteme GmbH

19 Automatické hlásiče požáru LSN improved Připojení cs Připojení patice FAA-MSR 420 Maximální zatížení kontaktu (odporové zatížení) relé s přepínacím kontaktem: 62,5 VA: 0,5 A při 125 V AC 30 W: 1 A při 30 V DC 1 A / 30 V DC NC NO max. 30 V DC COM b1 b2 (LSN +) NC C NO ye ye a1/a2 (LSN -) c wh bk rd gn C max. 3 m bk rd + MPA / FAA-420-RI Vysvětlivky ye Žlutý, připojení ke svorkám b1/ b2 (LSN +) wh Bílý, připojení ke svorkám a1/a2 (LSN ) rd MPA/FAA-420-RI: červený, připojení ke svorce b1 bk MPA/FAA-420-RI: černý, připojení ke svorce c (výstup signálního svítidla) gn Zelený, připojení k stínicímu vodiči NC/C/NO Relé s přepínacím kontaktem +V/0 V Svorky pro průchozí připojení napájecího napětí pro následující prvky MPA/FAA-420-RI vzdálený indikátor Bosch Sicherheitssysteme GmbH Provozní příručka F.01U

20 20 cs Připojení Automatické hlásiče požáru LSN improved 5.4 Patice hlásičů s integrovanou sirénou Patice hlásičů s integrovanou sirénou se používají v případě, že je vyžadována akustická signalizace poplachu přímo v místě zdroje požáru. Patice hlásičů s integrovanou sirénou jsou k dispozici ve čtyřech variantách. MSS 300 Bílá patice hlásiče s integrovanou sirénou, pro technologii konvenčních linek, aktivace prostřednictvím bodu C používaného hlásiče. MSS 300 WS-EC Bílá patice hlásiče s integrovanou sirénou, pro technologii konvenčních linek, s externí aktivací (prostřednictvím vazebního členu). MSS 401 Bílá patice hlásiče s integrovanou sirénou, pro technologii LSN, se samostatným napájením. Integrovaný generátor tónů je vybaven 11 volitelnými tóny (včetně tónů odpovídajících normám DIN a EN 457) s akustickým tlakem maximálně 100 dba, v závislosti na typu zvoleného tónu. U variant pro sítě LSN se hlasitost (4 úrovně) a také typ tónu programují prostřednictvím ústředny EPS. U konvenčních variant se typ tónu nastavuje pomocí čtyř dvoupolohových mikropřepínačů a hlasitost se upravuje plynule potenciometrem. FNM-420-A-BS Bílá nebo červená patice hlásiče s integrovanou sirénou, pro technologii linek LSN, s napájením přes síť LSN a 32 různými tóny 5.5 Instalace modulu hlásiče POZNÁMKA! Obal multisenzorového hlásiče s chemickým senzorem je vyroben z vrstvené fólie z polyetylénu a hliníku, odolné proti roztržení, a je nutné jej opatrně rozříznout. Hlásič se usazuje do instalované a připojené patice. Hlásič je potřebné otočit směrem doprava až do krajní polohy. Patice hlásičů jsou dodávány s neaktivovaným zajištěním. Hlásič lze zajistit v patici (ochrana proti vyjmutí). Zajišťovací funkce se aktivuje vylomením západky (X) z patice a jejím zasunutím do odpovídajícího vodítka, jak znázorňuje Obrázek 5.1. F.01U Provozní příručka Bosch Sicherheitssysteme GmbH
