Van Hool třístranná shrnovací nástavba na podvozek Volvo

Transkript

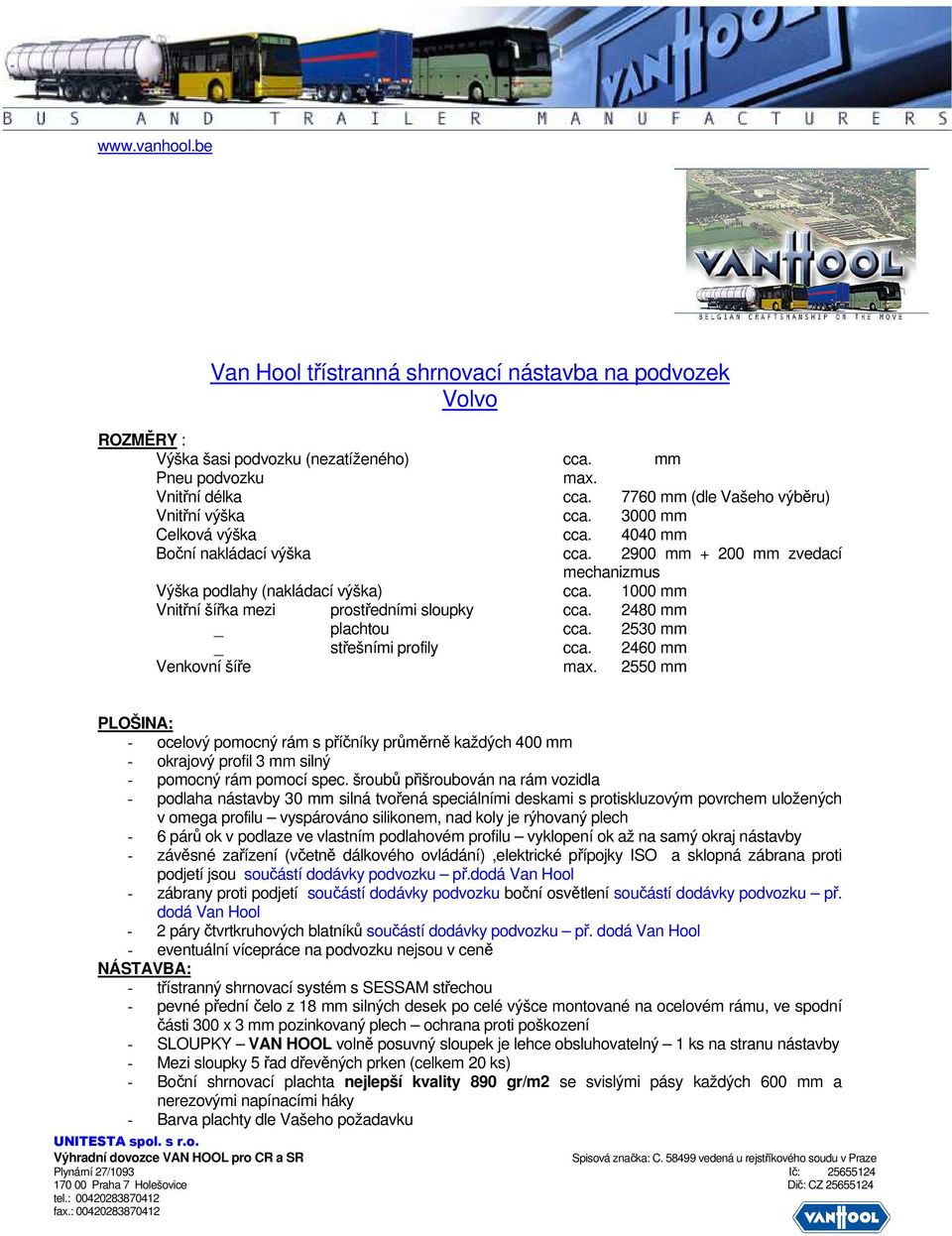

1 Van Hool třístranná shrnovací nástavba na podvozek Volvo ROZMĚRY : Výška šasi podvozku (nezatíženého) cca. mm Pneu podvozku max. Vnitřní délka cca mm (dle Vašeho výběru) Vnitřní výška cca mm Celková výška cca mm Boční nakládací výška cca mm mm zvedací mechanizmus Výška podlahy (nakládací výška) cca mm Vnitřní šířka mezi prostředními sloupky cca mm _ plachtou cca mm _ střešními profily cca mm Venkovní šíře max mm PLOŠINA: - ocelový pomocný rám s příčníky průměrně každých 400 mm - okrajový profil 3 mm silný - pomocný rám pomocí spec. šroubů přišroubován na rám vozidla - podlaha nástavby 30 mm silná tvořená speciálními deskami s protiskluzovým povrchem uložených v omega profilu vyspárováno silikonem, nad koly je rýhovaný plech - 6 párů ok v podlaze ve vlastním podlahovém profilu vyklopení ok až na samý okraj nástavby - závěsné zařízení (včetně dálkového ovládání),elektrické přípojky ISO a sklopná zábrana proti podjetí jsou součástí dodávky podvozku př.dodá Van Hool - zábrany proti podjetí součástí dodávky podvozku boční osvětlení součástí dodávky podvozku př. dodá Van Hool - 2 páry čtvrtkruhových blatníků součástí dodávky podvozku př. dodá Van Hool - eventuální vícepráce na podvozku nejsou v ceně NÁSTAVBA: - třístranný shrnovací systém s SESSAM střechou - pevné přední čelo z 18 mm silných desek po celé výšce montované na ocelovém rámu, ve spodní části 300 x 3 mm pozinkovaný plech ochrana proti poškození - SLOUPKY VAN HOOL volně posuvný sloupek je lehce obsluhovatelný 1 ks na stranu nástavby - Mezi sloupky 5 řad dřevěných prken (celkem 20 ks) - Boční shrnovací plachta nejlepší kvality 890 gr/m2 se svislými pásy každých 600 mm a nerezovými napínacími háky - Barva plachty dle Vašeho požadavku UNITESTA spol. s r.o.

2 - Napínací mechanizmus boční plachty vzadu u sloupků namontován - Střecha SESSAM SPECIAL- speciální konstrukce velká šíře mezi střešními profily mm zajistitelná otevřená v přední části - Přizvedávací mechanizmus střechy samostatně vlevo i vpravo 4 x sloupek střechu lze zdvihnout o 250 mm - Zadní čelo: Portálová vrata PŘÍSLUŠENSTVÍ: - bedna na nářadí - 3 páry bočního osvětlení - ostatní příslušenství jako držák rezervy a zakládací klíny dodávka podvozku - držák SPZ a světla v dodávce podvozku, ale montáž provede VAN HOOL LAKOVÁNÍ: - speciální třívrstvý lakovací systém VAN HOOL - barva dle Vašeho požadavku - popis plachty možno dodat dle předlohy za příplatek TANDEMOVÝ VLEK ROZMĚRY : Vnitřní délka cca mm Vnitřní výška cca mm Celková výška cca mm Boční nakládací výška cca 2900 mm mm zvedací mechanizmus Výška podlahy (nakládací výška) cca mm stejné jako auto Vnitřní šířka mezi prostředními sloupky cca mm _ plachtou cca mm _ střešními profily cca mm Venkovní šíře max mm PODVOZEK: - Rovné šasi svařené ze dvou I- profilů a každých 400 mm C příčníky po celé délce - U boční profil 3 mm silný TAŽNÁ OJ PŘIVĚSU: - dlouhá pevná oj, nízko uložená s okem DNI NW 50 mm CENTRÁLNÍ OSOVÝ AGREGAT: - tandemový 2 x 8 tun, SAF nápravy,kotoučové brzdy ( SAF ) - 2 x 8 tun nápravy s ventilem dorovnání k rampě - EBS systém - Hliníkové vzduchojemy KOLA a PNEUMATIKY: - 5 ks ocelových disků x 19,5 ET ks pneu 435/50 R19,5 PODLAHA: - podlaha nástavby 30 mm silná tvořená speciálními deskami s protiskluzovým povrchem uložených v omega profilu vyspárováno silikonem - 6 párů ok v podlaze ve vlastním podlahovém profilu vyklopení ok až na samý okraj nástavby UNITESTA spol. s r.o.

3 NÁSTAVBA: - třístranný shrnovací systém s SESSAM SPECIAL střechou - Přední čelo: přední čelo standardní z Ply-wood materiálu, ve spodu galvanizovaný plech 300x3 mm - SLOUPKY VAN HOOL volně posuvný sloupek a lehce obsluhovatelný 1 ks na stranu nástavby - Mezi sloupky 5 řad dřevěných prken (celkem 20 ks) - Boční shrnovací plachta nejlepší kvality 890 gr/m2 se svislými pásy každých 600 mm a nerezovými napínacími háky - Barva plachty dle Vašeho požadavku - Napínací mechanizmus boční plachty vzadu u sloupků namontován - Střecha SESSAM SPECIAL speciální konstrukce velká šíře mezi střešníma profilama mm zajistitelná otevřená v přední části - Přizvedávací mechanizmus střechy samostatně vlevo i vpravo 4 x sloupek střechu lze zdvihnout o 300 mm - Zadní čelo : - Portálová vrata PODPĚRNÁ ZAŘÍZENÍ: - vpředu : JOST, 1 ks. mechanické ve středu - vzadu: 2 x Van Hool, mechanické teleskopické OSVĚTLENÍ: - 24Vol, 2 7 polová zásuvka vpředu vpravo (ISO ISO 3731) nebo 15-ti pólová - vzadu 2 ks 5-to komorových světel Aspöck ECOPOINT - 3 páry bočního osvětlení - Zadní boční osvětlení na gumě BRZDY: - EBS systém WABCO - 2 x ISO spojky - hliníkové vzduchojemy - Pneumatická parkovací brzda dle EG předpisu PŘÍSLUŠENSTVÍ: - 1 držák rezervního kola - bedna na nářadí - 2x zakládací klín - propojovací kabely- EBS kabel,elektrika, vzduch - boční zábrany proti podjetí z AL dle EG - ocelový nárazník vzadu - plastové blatníky LAKOVÁNÍ: - speciální třívrstvý lakovací systém VAN HOOL - barva dle Vašeho požadavku - popis plachty možno dodat dle předlohy za příplatek UNITESTA spol. s r.o.

4 UNITESTA spol. s r.o.

5 UNITESTA spol. s r.o.

6 Upravené blatníky VOLVO firmou VAN HOOL UNITESTA spol. s r.o.

7 UNITESTA spol. s r.o.

8 UNITESTA spol. s r.o.
