1 Specialista na čelní nakladače SORTIMENT NÁŘADÍ PRO ČELNÍ NAKLADAČE ORIGINÁLNÍ NÁŘADÍ ZNAČKY STOLL PRO UNIVERZÁLNÍ POUŽITÍ PRO BEZPEČNOU PŘEPRAVU ROBUSTNÍ V KAŽDÉ SITUACI

2 2 KVALITA A VÝKON. Originální nářadí značky STOLL splňuje veškeré praktické požadavky týkající se funkčnosti, stability a odolnosti vůči opotřebení. Traktor, čelní nakladač a nářadí spolu musí tvořit perfektně sladěnou jednotku, aby mohly poskytovat profesionální nakládací práci. V nabídce je to správné nářadí pro každý druh použití, bez ohledu na Vaše provozní podmínky.

3 3 SORTIMENT LOPAT. Funkční, stabilní a odolné vůči opotřebení. Kónický tvar Na první pohled je u všech lopat značky STOLL patrný kónický, směrem k ostří lopaty otevřený tvar. To usnadňuje obzvláště práci s lepivým materiálem, který se tak z lopaty snadno uvolní. Jemnozrnná ocel: Vysoce kvalitní. Lehká. Stabilní. Plechové dno, boční a zadní stěny jsou zhotoveny z vysoce kvalitní, jemnozrnné oceli, tedy ze stejného materiálu, z jakého společnost STOLL vyrábí již po mnoho let své inovativní čelní nakladače. Konstrukce všech lopat je navržena na maximální stabilitu a odolnost vůči opotřebení. Grafika ukazuje konstrukční řešení na příkladu lopaty na zeminu ROBUST S. Plechové dno a zadní stěna jsou zhotoveny z jednoho kusu plechu. Ohyby plechu dodávají lopatě její vysokou základní stabilitu. Přivařené plechové tašky navíc lopatě nepřetržitě poskytují vysokou odolnost vůči zkroucení při každodenním náročném používání čelního nakladače. Plechové dno je navíc zesíleno před prohnutím příčnými výztuhami. Břit z plechu HARDOX 500 vysoce odolný vůči opotřebení Tam, kde dochází k nejtěžšímu zatížení, totiž tam, kde nářadí nejprve proniká do nakládaného materiálu, je třeba použít obzvláště kvalitní materiál. U materiálu pro břit se nešetřilo na ničem. U lopat značky STOLL byl použita ocel HARDOX 500, vysoce odolná vůči opotřebení, v tloušťce 16 mm a 20 mm. Odolná při nejrůznějším použití po mnoho let, bez znatelného opotřebení. EURO upínač Upínací háky a uzamykací kroužky z kalené lité oceli jsou přivařeny na silné zesilovací desky za účelem optimálního přenosu sil. Lopaty značky STOLL odpovídají upínači EURO pro upínací čepy s ø 40 mm a lze je bez problémů připojit také na jiné značky. VYROBENY Z JEMNOZRNNÉ OCELI TAKOVÉ MUSÍ LOPATY BÝT: kónický tvar lopata se otevírá směrem dopředu břit lopaty z oceli HARDOX 500 vysoce odolné vůči opotřebení lopata vyrobená z jemnozrnné oceli upínací háky a uzamykací kroužky z kalené lité oceli určeny pro upínač EURO s upínacími čepy o ø 40 mm

4 4 Sortiment lopat. Pro každou práci ta správná lopata. Univerzální lopata ROBUST U ROBUST U je konstrukční řada lopat pro univerzální použití v zemědělských podnicích. Lopaty této nové konstrukční řady značky STOLL jsou určeny pro lehké až středně těžké nasazení. Rozměry bočního profilu, hloubka lopaty, objemy atd. se shodují s lopatami konstrukční řady RO- BUST S. Velká lopata na sypké materiály ROBUST M ROBUST M je velkoobjemová, těžká lopata, speciálně určená k nakládání sypkých materiálů s nízkou měrnou hmotností. Touto lopatou lze nabírat např. hnojiva nebo jiné granuláty, obilí, mulčovací kůru a dřevní třísky nebo také nestlačený sníh. Lopaty ROBUST M se používají tam, kde je třeba vysoký nakládací výkon na nakládací cyklus a vysoká překládková kapacita. ROBUST S ROBUST S je těžká konstrukční řada pro nejrůznější práce s těžkým a lepivým materiálem, jako třeba mokrou zeminou nebo také sněhem. Díky kónickému tvaru boční stěny lopaty se otevírají směrem dopředu může materiál z lopaty lehce sklouznout. Přední břit je zhotoven z vysoce pevné oceli HARDOX 500 přesně tam, kde dochází k nejvyššímu zatížení. ROBUST T ROBUST T je stejně těžká konstrukční řada jako ROBUST S, navíc však s přivařenými trhacími zuby. Touto lopatou lze kromě zemních prací po připevnění trhacích zubů na břit lopaty provádět také demoliční, zemní a urovnávací práce. Urovnávací a drapáková lopata (4-v-1) Urovnávací a drapáková lopata spojuje čtyři funkce v jednom nářadí. 1. Běžná lopata 2. Uchopení dnem lopaty 3. Zarovnávání zadní stranou lopaty 4. Otevření dna lopaty pro vyložení Šířka Objem navršeného materiálu 3 Objem zarovnaného materiálu 3 Břit Hardox Zuby ROBUST U Univerzální lopata ,15 0,47 0, x ,30 0,51 0, x ,50 0,60 0, x mm ,70 0,68 0, x ,90 0,76 0, x ,05 0,82 0, x mm ,20 0,89 0, x Hardox ,40 0,94 0, x ROBUST U je lopata pro univerzální, lehké až středně těžké použití. ROBUST M velká lopata na sypké materiály ,05 1,45 1, x mm ,20 1,56 1, x ,40 1,70 1, x mm Hardox ,60 1,86 1, x ROBUST M je lopata, speciálně určená k nakládání sypkých materiálů s nízkou měrnou hmotností. Použití ROBUST U ROBUST M ROBUST S ROBUST T Zarovnávací lopata Práce se zeminou, kameny, štěrkem Těžké výkopové, zemní a nakládací práce Stavební a demoliční práce Zarovnávací práce Skvěle se hodí 7 7 Hodí se 7 Nehodí se

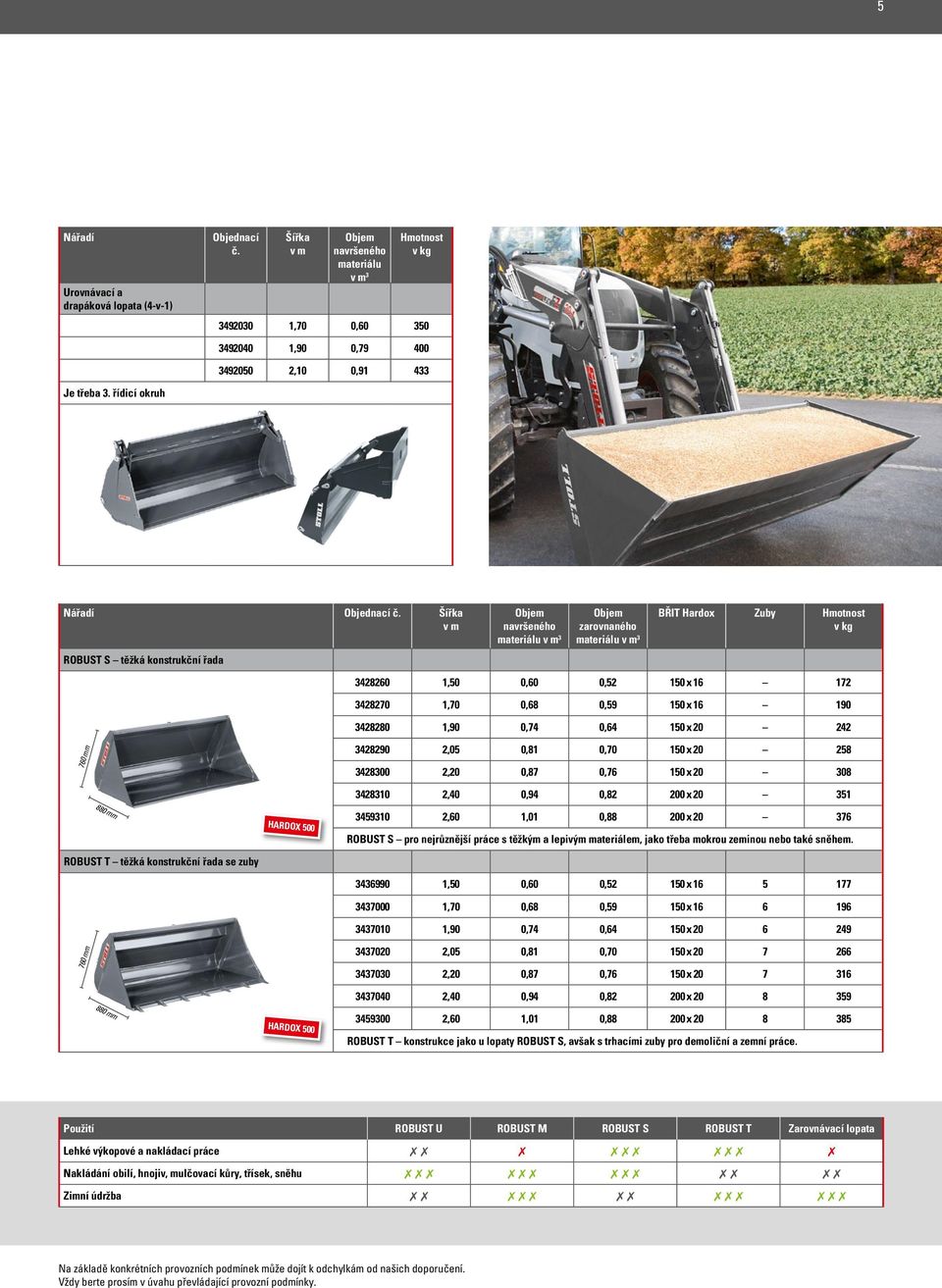

5 5 Urovnávací a drapáková lopata (4-v-1) Šířka Objem navršeného materiálu ,70 0, ,90 0, ,10 0, Šířka Objem navršeného materiálu 3 Objem zarovnaného materiálu 3 Břit Hardox Zuby ROBUST S těžká konstrukční řada ,50 0,60 0, x ,70 0,68 0, x ,90 0,74 0, x mm ,05 0,81 0, x ,20 0,87 0, x ,40 0,94 0, x mm Hardox ,60 1,01 0, x ROBUST S pro nejrůznější práce s těžkým a lepivým materiálem, jako třeba mokrou zeminou nebo také sněhem. ROBUST T těžká konstrukční řada se zuby ,50 0,60 0, x ,70 0,68 0, x ,90 0,74 0, x mm ,05 0,81 0, x ,20 0,87 0, x ,40 0,94 0, x mm Hardox ,60 1,01 0, x ROBUST T konstrukce jako u lopaty ROBUST S, avšak s trhacími zuby pro demoliční a zemní práce. Použití ROBUST U ROBUST M ROBUST S ROBUST T Zarovnávací lopata Lehké výkopové a nakládací práce Nakládání obilí, hnojiv, mulčovací kůry, třísek, sněhu Zimní údržba Na základě konkrétních provozních podmínek může dojít k odchylkám od našich doporučení. Vždy berte prosím v úvahu převládající provozní podmínky.

6 6 NÁŘADÍ K MANIPULACI SE SILÁŽÍ Rychlá a nekomplikovaná manipulace se siláží díky nářadí značky STOLL. NOVINKA Rozřezávač kulatých balíků Pomocí rozřezávače kulatých balíků značky STOLL se krmení siláží v kulatých balících výrazně ulehčí, protože balíky již není třeba zdlouhavě vybalovat. Již při uchopení balíků se síť nebo fólie automaticky zachytí svěracím zařízením. Jakmile se balík siláže rozdělí, nepadá fólie také na zem, ale rozřezávač ji drží. Řidič nemusí vystupovat, aby s balíkem ještě znovu manipuloval. Tento postup je ideální ke krmení siláží přímo ve stáji nebo při plnění siláže do krmného vozu. Rozřezávačem lze rozpůlit také balíky slámy nebo sena. Volitelně lze použít lopatový nástavec. Připevní se pomocí svěracího zařízení, není nutné vystoupit z traktoru. Drapáková lopata Silážní drapáková lopata je stabilní univerzální nářadí k dávkované manipulaci se siláží všech druhů krmiv a k okamžitému ukládání do krmného vozu. Díky tvaru lopaty lze také sypké a kašovité krmivo i zrnité jadrné krmné směsi jednoduše a bez ztrát přepravovat do krmného vozu. Drapákovou lopatu lze použít také na mnoho jiných úkolů: proutí, balíky, kompost, směsný stavební odpad a spoustu dalších materiálů v zemědělském nebo komunálním použití. Lopata s drapákem Lopata s drapákem je univerzálním nářadím k manipulaci se siláží, přepravě hnoje a proutí. Díky uzavřenému dnu lze přepravovat také volné a rozbředlé produkty. Pokud drapákovou lopatu vybavíte také doplňkovými bočními plechy, lze přepravovat také sypké materiály. Vidlicové kleště Vidlicové kleště slouží k přepravě siláže, hnoje a proutí. Malá vzdálenost mezi hroty zabraňuje ztrátě siláže. Kráječ siláže Profi-Cut - Čelní břit se zoubkovaným ostřím pro lepší řez - Uzavřené čelní a boční stěny brání ztrátám při přepravě - Zadní stěna s mřížkovým roštem pro dobrý výhled na krmivo - Optimální vzdálenost hrotů 120 mm - Velký úhel rozevření bloky s velkým objemem - Mechanický posunovač bloků Výška (otevřené) Výška (zavřené) Šířka Délka Maximální šířka balíků Maximální ø balíků Maximální hmotnost balíků Rozřezávač kulatých balíků Na přání je k dispozici lopatový nástavec Šířka Šířka rozevření Drapáková lopata Objem ,60* 1,30 0, ,80 1,30 0, ,00 1,30 1, ,20 1,30 1, / *Nelze použít na ROBUST 30.1 / 40.1 Lopata s drapákem ,50 0, ,70 0, ,05 0, ,20 0, ,40 1, Na přání boční plech, obj

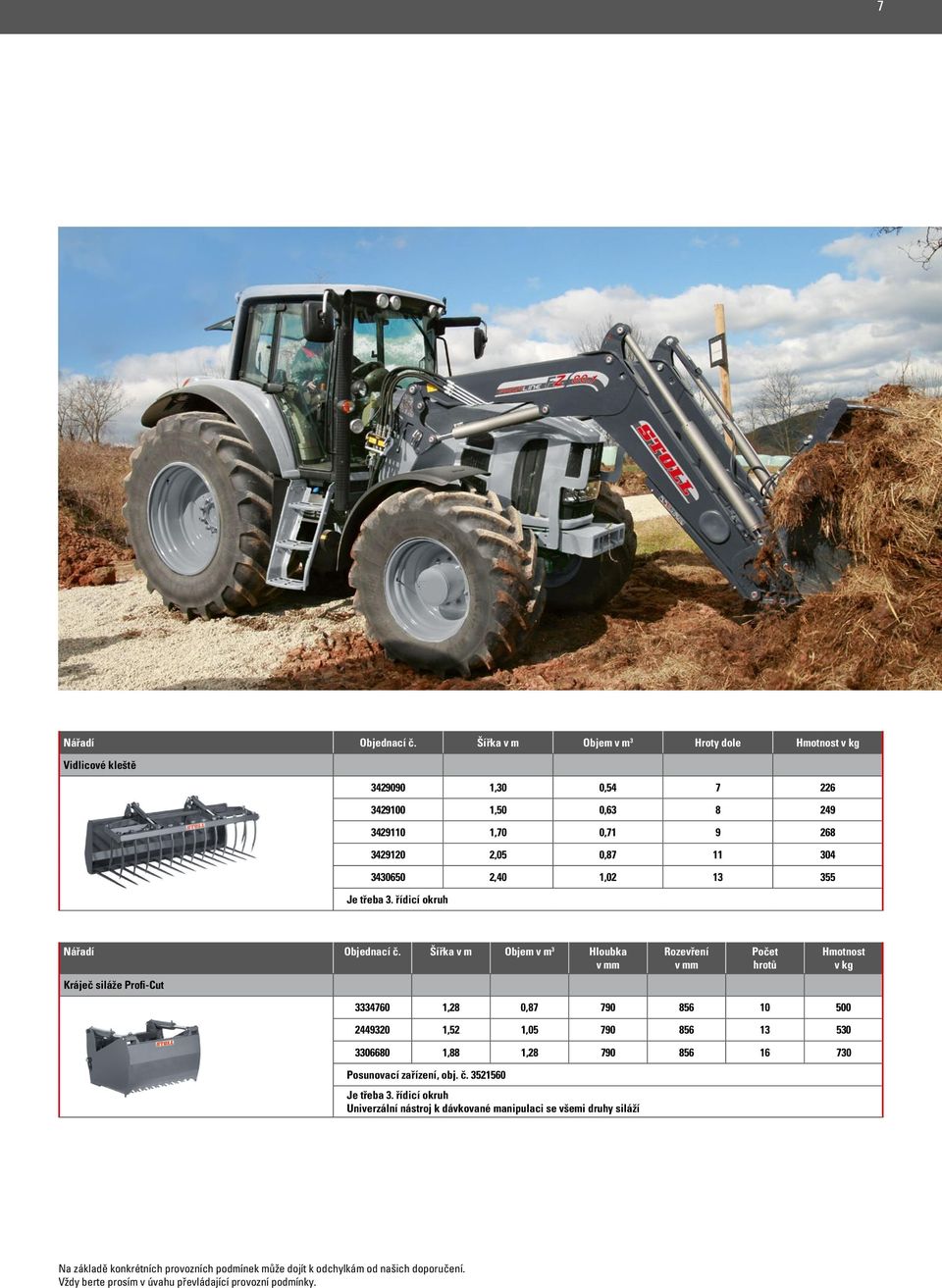

7 7 Šířka Objem 3 Hroty dole Vidlicové kleště ,30 0, ,50 0, ,70 0, ,05 0, ,40 1, Šířka Objem 3 Hloubka Rozevření Počet hrotů Kráječ siláže Profi-Cut ,28 0, ,52 1, ,88 1, Posunovací zařízení, obj Univerzální nástroj k dávkované manipulaci se všemi druhy siláží Na základě konkrétních provozních podmínek může dojít k odchylkám od našich doporučení. Vždy berte prosím v úvahu převládající provozní podmínky.

8 8 NÁŘADÍ K MANIPULACI S BALÍKY. Kleště na zabalené kulaté balíky Ramena kleští lze upravit podle balíků pojistným kolíkem v některé z dírek. Pohyblivě uložené, velké uchopovací plochy bez ostrých hran udrží navinuté balíky bezpečně a bez poškození fólie. Brzdný ventil je instalován sériově. Kleště na zabalené balíky Pro-H Pro hranaté a kulaté zabalené balíky. Ramena kleští se otevírají až do 2,05 m a přepravují zabalené balíky bez poškození. Nosič na balíky pro připevnění vzadu Pro traktor s tříbodovým závěsem (montáž vzadu) s integrovaným držákem pro trojúhelníkovou rychlospojku. Šířku tyčí lze nastavit od 940 mm do mm v rozmezích po 50 mm, délka tyčí je mm. Nosič na balíky H Pro kulaté balíky, k zavěšení na čelní nakladač (Euro upínač). Kleště na zabalené Pro kulaté balíky ø 1,00 m až 1,80 m/pro hranaté balíky ø 1,60 m Kleště na zabalené balíky Pro-H Největší/nejmenší rozevření 2,05 m/0,65 m/efektivní hloubka 1,20 m/přepravní šířka 1,35 m /pro hranaté a kulaté zabalené balíky Nosič na balíky pro připevnění vzadu Traktor s tříbodovým závěsem vzadu Rozmezí uchopení 0,94 m až 1,34 m v odstupech po 5 cm/délka tyče 1,28 m Nosič na balíky H Pro kulaté balíky Rozmezí uchopení 0,82 m až 1,22 m/délka ramen 1,28 m/průměr trubky 0,16 m Použití Kleště na zabalené Kleště na zabalené balíky Pro-H Nosič na balíky pro připevnění vzadu Nosič na balíky H Kulaté balíky Obdélníkové balíky Kvádrové balíky Zabalené balíky Skvěle se hodí 7 7 Hodí se 7 Nehodí se

9 9 Maxi drapák na balíky Kleště na balíky těžké konstrukce pro kulaté a hranaté balíky. Mohou součastně zdvihnout 2 3 balíky. Kulaté a hranaté balíky lze uchopit v jakékoli poloze a přepravovat je v požadované skladovací poloze (nastojato/naležato). Paletové vidle na balíky Na zabalené kulaté i hranaté balíky. Uchopovací trubky jsou uloženy otočně, takže nedochází k poškození fólie. Při použití se standardními balíky bez fólie lze do kulatých trubek namontovat hroty. Po demontáži kulatých trubek lze přepravovat po napíchnutí také balíky bez fólie. Stohovač na balíky H Stohovač na balíky H slouží k přepravě kulatých a hranatých balíků. Prostřednictvím integrovaného zvedacího zařízení lze dosáhnout dodatečného navýšení až do 1,40 m. Maxi drapák na balíky Na kulaté i hranaté balíky Paletové vidle na balíky Pro zabalené kulaté a hranaté balíky/rozmezí uchopení 0,60 m až 1,85 m Stohovač na balíky H Pro kulaté a hranaté balíky/výška zdvihu navíc 1,40 m až normální výška Sada trubek na balíky k nasazení Pro hroty na balíky Pro hroty na paletové vidlice Pro hroty na balíky H, HS+sklopné/délka trubky 1,39 m a hroty na paletové vidlice 900 H/900 a 1200 HS Profil trubky Profil trubky Použití Maxi drapák na balíky Paletové vidle na balíky Stohovač na balíky H Kulaté balíky Obdélníkové balíky Kvádrové balíky Zabalené balíky Na základě konkrétních provozních podmínek může dojít k odchylkám od našich doporučení. Vždy berte prosím v úvahu převládající provozní podmínky.

10 10 NÁŘADÍ K MANIPULACI S BALÍKY. Hroty na balíky H na kulaté i hranaté balíky Hroty na balíky H slouží k přepravě kulatých a hranatých balíků. Kované hroty jsou do rámu zašroubovány šesti kuželovými pouzdry. Hroty na balíky lze díky rámu používat flexibilně. Vidle na velké balíky H na kulaté i hranaté balíky Pomocí velkých vidlí na balíky H lze bezpečně přepravovat vícero kulatých a hranatých balíků. Lze je na přání vybavit pevnými nebo skládacími hroty na balíky. Pro bezpečnou jízdu po veřejných komunikacích bez nákladu lze sklápěcí hroty na balíky zaklapnout nahoru. Vidle na velké balíky HS na kulaté i hranaté balíky Díky šikmo frézované zadní straně rámu lze hroty na balíky snadno posunovat. Na rám lze připevnit také paletizační hroty HS. Hroty na balíky H Hroty na balíky H Hroty na balíky H Rám/jednotlivě Na kulaté i hranaté balíky v 2 hrotů nahoře 0,80 m/dole 1,10 m Dodat. hroty 0,80+1,10 m Na kulaté i hranaté balíky v 2 hrotů 1,10 m Dodat. hroty 0,80+1,10 m Hroty pro velké zatížení 1,10 m Hroty pro velké zatížení 0,80 m Příklad vybavení: se 2 hroty pro velké zatížení 0,80 m Délka hrotů Vidle na velké balíky H Rám H Hroty na balíky H Na kulaté i hranaté balíky sklopné Délka hrotů Vidle na velké balíky HS Rám HS Hroty na balíky HS Na kulaté i hranaté balíky sklopné sklopné 23 Na obrázku jsou vidle na velké balíky H se sklopnými hroty Použití Hroty na balíky H Vidle na velké balíky H Vidle na velké balíky HS Kulaté balíky Obdélníkové balíky Kvádrové balíky Zabalené balíky Skvěle se hodí 7 Nehodí se

11 11 NÁŘADÍ K MANIPULACI S PALETAMI. Paletizační hroty, rámy na paletizační vidle, trubky na balíky. Paletizační vidle H Lze vybavit paletizačními vidlemi H 900 mm a H mm. Paletizační vidle HS Díky šikmo frézované zadní straně rámu lze vidle snadno posunovat tak, jak je obvyklé u vysokozdvižných vozíků. Lze vybavit paletizačními vidlemi HS 900 mm a HS mm. Na rám lze připevnit také hroty na balíky HS. Svrchní drapák Svrchní drapák STOLL slouží jako příslušenství k paletizačním vidlím STOLL a používá se k vyprošťování a nakládání dřevných kmenů o délce až maximálně 3 metry. Paletizační vidle HS 1500 Pro hroty paletizačních vidlí a čtyři další upínáky pro hroty pro velké zatížení (hroty na balíky). Nosnost Délka hrotů Nosnost Délka hrotů Paletizační vidle H Paletizační vidle HS Rám H Rám HS Paletizační hroty H Paletizační hroty HS Svrchní drapák Pro paletizační vidle HS (je třeba objednat zvlášť) Délka hrotů Paletizační vidle HS 1500 Rám HS Paletizační hroty H Pro hroty paletizačních vidlí a další 4 upínáky Pro hroty pro velké zatížení (hroty na balíky) Na základě konkrétních provozních podmínek může dojít k odchylkám od našich doporučení. Vždy berte prosím v úvahu převládající provozní podmínky.

12 12 VIDLE, LESNICKÉ NÁŘADÍ A DALŠÍ PŘÍSLUŠENST Vidle na kulatinu H Na přepravu a sesunování kulatiny. Vidle na kulatinu H s hydraulickým svrchním drapákem K přepravě kulatiny, větví a proutí. Materiál se ve vidlích na kulatinu uchytí pomocí hydraulického svrchního drapáku. Tříbodový adaptér Pro nářadí s hákem s tříbodovým závěsem vzadu. Sada pro adaptaci nářadí s hákem 1 sada pro adaptaci připojovacích desek (vlevo a vpravo) k přestavbě z nářadí pro čelní nakladač na nářadí pro připojení hákem. Háky a kroužky Připojovací háky a uzamykací kroužky k přestavbě nářadí pro čelní nakladač na nářadí pro připojení hákem jsou k dispozici také jako samostatná sada. Adaptér Euro na nářadí MX Pro montáž nářadí MX na upínač Euro. Vidle na hnůj Kované hroty vidlí na hnůj se zašroubují do kuželových pouzder. Na přání lze dodat s hroty dlouhými 810 mm nebo mm. Zvedací zařízení na pytle H Zvedací zařízení na pytle H slouží k bezpečné přepravě pytlů se sypkým obsahem do hmotnosti kg. Pro zajištění optimální přepravy lze háky do výložníku uspořádat libovolně. Závěsný hák Závěsný hák se zavěsí do uzamykacího mechanismu výměnného rámu. Dosáhnete tak přepravy v těsné blízkosti přední osy a středového zatížení. Vidle na kulatinu H Šířka 1,30 m Rozevření (světlý rozměr) Vidle na kulatinu H s hydraulickým svrchním drapákem , Tříbodový adaptér Pro nářadí s hákem s 3bodovým závěsem vzadu Sada pro adaptaci nářadí s hákem sada v připojovacích desek (lev.+prav.) Háky a kroužky Samostatná sada: 2 háky, 2 kroužky

13 13 VÍ. Šířka Adaptér Euro na nářadí MX ,30 44 Šířka Hroty Vidle na hnůj Počet hrotů , , , , , , , , Zvedací zařízení na pytle H * Pro pytle se sypkým obsahem do kg Závěsný hák * Otočně uložené/nosnost do kg * Čelní nakladač musí být pro toto nářadí vybaven zajištěním před nechtěným spuštěním. Na základě konkrétních provozních podmínek může dojít k odchylkám od našich doporučení. Vždy berte prosím v úvahu převládající provozní podmínky.

14 14 SORTIMENT NÁŘADÍ PRO ČELNÍ NAKLADAČE ŘA Nabídka lopat Pro univerzální použití při krajinářských úpravách, zemědělství a komunálních pracích. Lopaty jsou k dispozici až do šířky 1,40 m s rychloupínacím rámem Skid Steer nebo jako Pin-On verze. Velmi široké lopaty se dodávají pouze jako verze s rámem Skid Steer. Lopata s drapákem / vidlicové kleště Lopata s drapákem/ vidlicové kleště STOLL se používají k vyprošťování a nakládání hnoje, kompostu, křovin a siláže. Pomocí lopaty se zuby lze také manipulovat s lehkými sypkými materiály. Díky velkému rozevíracímu rozsahu horních kleští lze snadno nabrat, přepravit a po dávkách vyložit velké množství požadovaného materiálu. Urovnávací a drapáková lopata (4-v-1) Urovnávací a drapáková lopata spojuje čtyři funkce v jednom nářadí. 1. Běžná lopata 2. Uchopení dnem lopaty, např. při čištění příkopu 3. Zarovnávání zadní stranou lopaty 4. Otevření dna lopaty pro vyložení Svěrací vidlice Svěrací vidlice STOLL se používá k vyprošťování a nakládání řezaného dřeva, křovin a materiálu pro krajinářské úpravy. Přepravovat lze kulatinu o maximální délce až 3 metry. Pomocí dlouhých zubů na horních kleštích lze snadno nabrat, přepravit a vyložit velké množství objemného dřeva z křovin. Hroty na balíky K přepravě kulatých i hranatých balíků v zemědělství (Skid Steer). Svrchní drapák Svrchní drapák STOLL slouží jako příslušenství k paletizačním vidlím STOLL a používá se k vyprošťování a nakládání dřevných kmenů o délce až maximálně 3 metry. Lze jím také provádět manipulaci s prořezem a křovinami, i sevřít objemné předměty na vidlicích. Vidle na hnůj Vidle na hnůj jsou dodávány s upínačem Skid Steer. Paletizační vidle Pro univerzální použití k nakládání palet při krajinářských úpravách, zemědělství a komunálních pracích (rychloupínací rám Skid Steer). Šířka Výška Hloubka Objem zarovnaného materiálu 3 Lopata Objem navršeného materiálu 3 Pin-On ,21 0,45 0,47 0,13 0,14 56 Pin-On ,40 0,45 0,47 0,14 0,16 74 Skid Steer ,22 0,57 0,60 0,18 0, Skid Steer ,40 0,57 0,60 0,21 0, Skid Steer ,57 0,57 0,60 0,27 0, Skid Steer ,75 0,57 0,60 0,30 0, Šířka Výška Hloubka Lopata s drapákem / Vidlicové kleště Skid Steer Lopata s drapákem ,20 0,67 0, Lopata s drapákem ,45 0,67 0, Vidlicové kleště ,20 0,69 0, Na obrázku je lopata s drapákem Vidlicové kleště ,45 0,69 0,61 135

15 15 DY FC COMPACTLINE. Šířka Objem navršeného materiálu 3 Urovnávací a drapáková lopata (4-v-1) Pin-On ,22 0, Skid Steer ,40 0, Skid Steer ,57 0, Nosnost Délka hrotů Paletizační vidle v Skid Steer Rám Hroty Pro paletizační rám, volné Pro hroty na balíky, volné Šířka Svěrací vidlice Skid Steer Délka hrotů Hroty na balíky Skid Steer Svrchní drapák Pro paletizační vidle FC (je třeba objednat zvlášť) Vidle na hnůj Skid Steer Šířka Výška Hloubka ,21 0,56 0, ,21 0,56 0,67 79 Na základě konkrétních provozních podmínek může dojít k odchylkám od našich doporučení. Vždy berte prosím v úvahu převládající provozní podmínky.

16 Specialista na čelní nakladače Wilhelm STOLL Maschinenfabrik GmbH Bahnhofstr Lengede Telefon: +49 (0) / 20-0 Fax: +49 (0) / vkf@stoll-germany.com Internet: Váš obchodní zástupce společnosti STOLL: P 1536CZ Printed in Germany Imprimé en Allemagne STLL Změny vyhrazeny. Na obrázcích částečně zobrazeno speciální vybavení
