1 Vhu VYVRTÁVACÍ NÁŘADÍ BORING TOOLS HERRAMIENTAS DE ALESAR

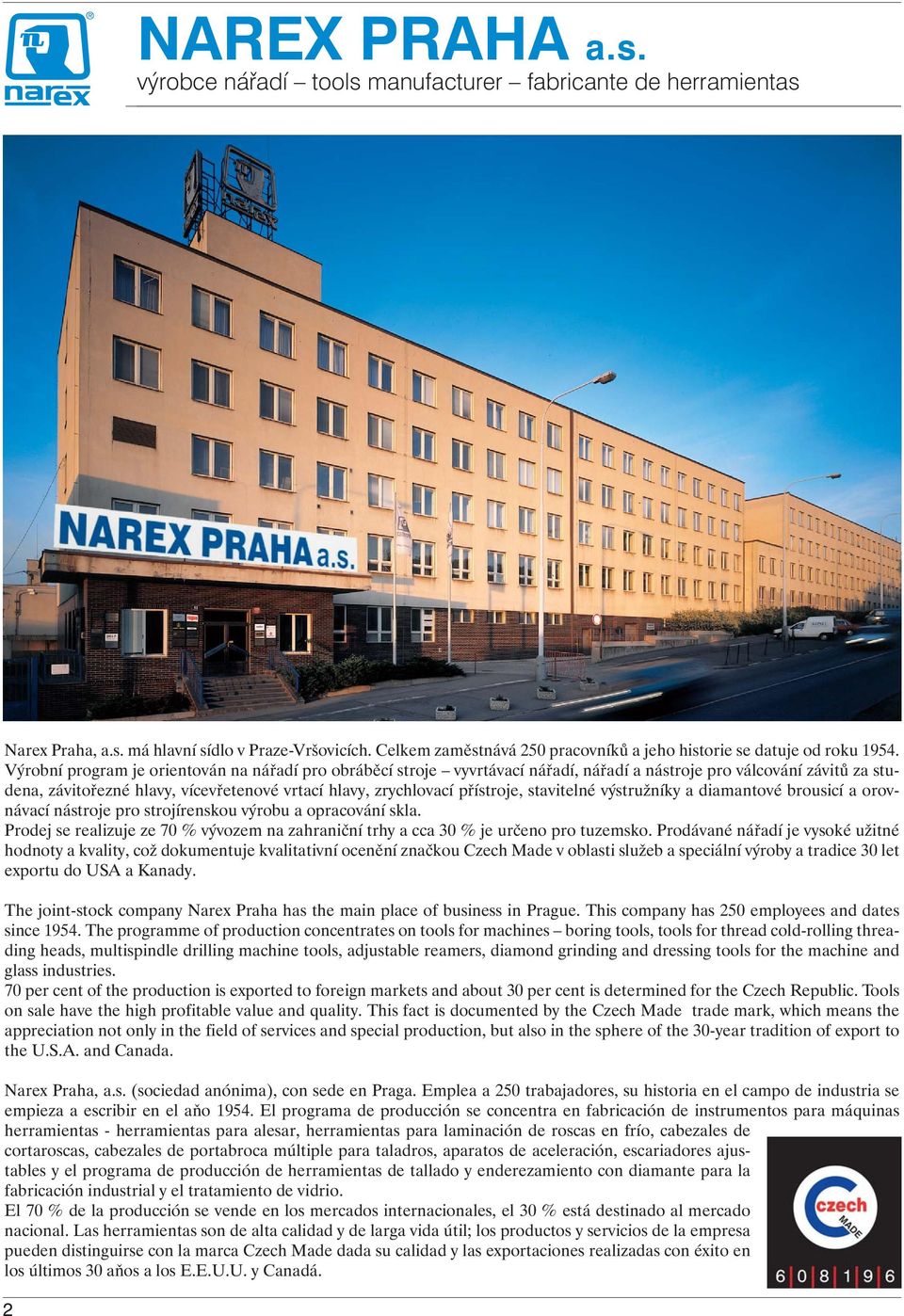

2 NAREX PRAHA a.s. výrobce nářadí tools manufacturer fabricante de herramientas Narex Praha, a.s. má hlavní sídlo v Praze-Vršovicích. Celkem zaměstnává 250 pracovníků a jeho historie se datuje od roku Výrobní program je orientován na nářadí pro obráběcí stroje vyvrtávací nářadí, nářadí a nástroje pro válcování závitů za studena, závitořezné hlavy, vícevřetenové vrtací hlavy, zrychlovací přístroje, stavitelné výstružníky a diamantové brousicí a orovnávací nástroje pro strojírenskou výrobu a opracování skla. Prodej se realizuje ze 70 % vývozem na zahraniční trhy a cca 30 % je určeno pro tuzemsko. Prodávané nářadí je vysoké užitné hodnoty a kvality, což dokumentuje kvalitativní ocenění značkou Czech Made v oblasti služeb a speciální výroby a tradice 30 let exportu do USA a Kanady. The joint-stock company Narex Praha has the main place of business in Prague. This company has 250 employees and dates since The programme of production concentrates on tools for machines boring tools, tools for thread cold-rolling threading heads, multispindle drilling machine tools, adjustable reamers, diamond grinding and dressing tools for the machine and glass industries. 70 per cent of the production is exported to foreign markets and about 30 per cent is determined for the Czech Republic. Tools on sale have the high profitable value and quality. This fact is documented by the Czech Made trade mark, which means the appreciation not only in the field of services and special production, but also in the sphere of the 30-year tradition of export to the U.S.A. and Canada. Narex Praha, a.s. (sociedad anónima), con sede en Praga. Emplea a 250 trabajadores, su historia en el campo de industria se empieza a escribir en el aňo El programa de producción se concentra en fabricación de instrumentos para máquinas herramientas - herramientas para alesar, herramientas para laminación de roscas en frío, cabezales de cortaroscas, cabezales de portabroca múltiple para taladros, aparatos de aceleración, escariadores ajustables y el programa de producción de herramientas de tallado y enderezamiento con diamante para la fabricación industrial y el tratamiento de vidrio. El 70 % de la producción se vende en los mercados internacionales, el 30 % está destinado al mercado nacional. Las herramientas son de alta calidad y de larga vida útil; los productos y servicios de la empresa pueden distinguirse con la marca Czech Made dada su calidad y las exportaciones realizadas con éxito en los últimos 30 aňos a los E.E.U.U. y Canadá. 2

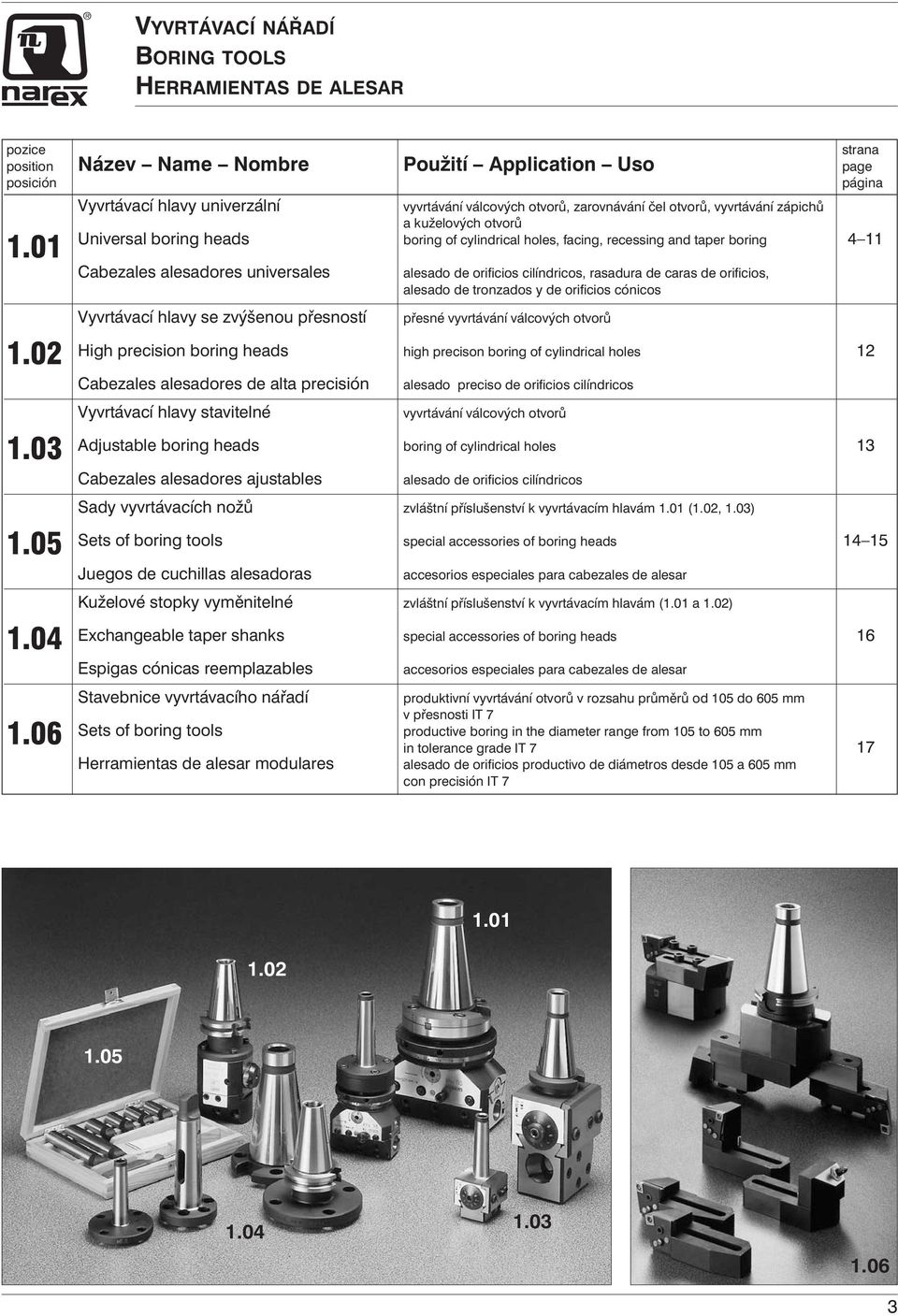

3 VYVRTÁVACÍ NÁŘADÍ BORING TOOLS HERRAMIENTAS DE ALESAR pozice position Název Name Nombre Použití Application Uso page posición página Vyvrtávací hlavy univerzální vyvrtávání válcových otvorů, zarovnávání čel otvorů, vyvrtávání zápichů a kuželových otvorů Universal boring heads boring of cylindrical holes, facing, recessing and taper boring 4 11 Cabezales alesadores universales Vyvrtávací hlavy se zvýšenou přesností alesado de orificios cilíndricos, rasadura de caras de orificios, alesado de tronzados y de orificios cónicos přesné vyvrtávání válcových otvorů High precision boring heads high precison boring of cylindrical holes 12 Cabezales alesadores de alta precisión Vyvrtávací hlavy stavitelné alesado preciso de orificios cilíndricos vyvrtávání válcových otvorů Adjustable boring heads boring of cylindrical holes 13 Cabezales alesadores ajustables alesado de orificios cilíndricos strana Sady vyvrtávacích nožů zvláštní příslušenství k vyvrtávacím hlavám 1.01 (1.02, 1.03) Sets of boring tools special accessories of boring heads Juegos de cuchillas alesadoras accesorios especiales para cabezales de alesar Kuželové stopky vyměnitelné zvláštní příslušenství k vyvrtávacím hlavám (1.01 a 1.02) Exchangeable taper shanks special accessories of boring heads 16 Espigas cónicas reemplazables accesorios especiales para cabezales de alesar Stavebnice vyvrtávacího nářadí produktivní vyvrtávání otvorů v rozsahu průměrů od 105 do 605 mm v přesnosti IT 7 Sets of boring tools productive boring in the diameter range from 105 to 605 mm in tolerance grade IT 7 17 Herramientas de alesar modulares alesado de orificios productivo de diámetros desde 105 a 605 mm con precisión IT

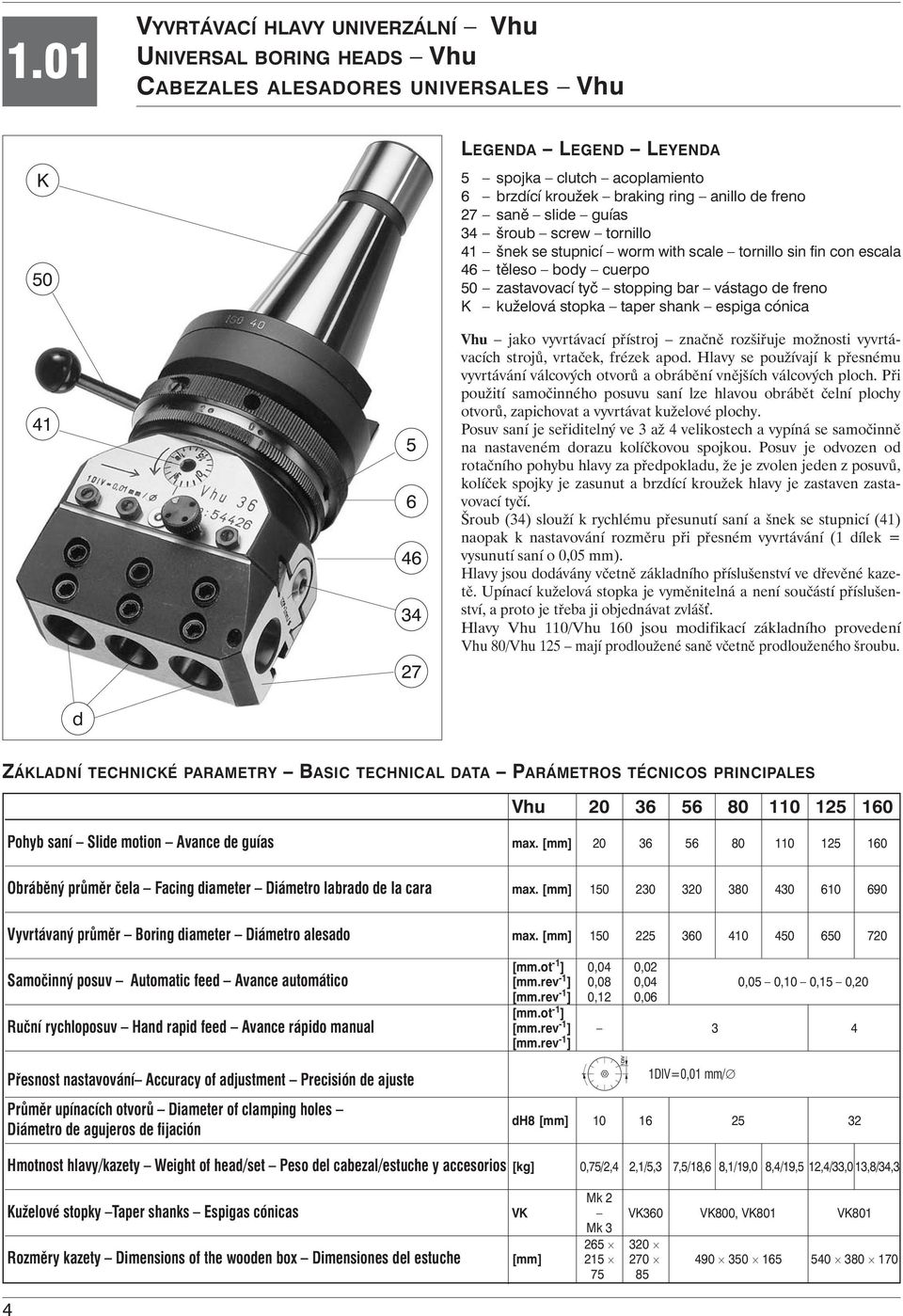

4 1.01 VYVRTÁVACÍ HLAVY UNIVERZÁLNÍ Vhu UNIVERSAL BORING HEADS Vhu CABEZALES ALESADORES UNIVERSALES Vhu K 50 LEGENDA LEGEND LEYENDA 5 spojka clutch acoplamiento 6 brzdící kroužek braking ring anillo de freno 27 saně slide guías 34 šroub screw tornillo 41 šnek se stupnicí worm with scale tornillo sin fin con escala 46 těleso body cuerpo 50 zastavovací tyč stopping bar vástago de freno K kuželová stopka taper shank espiga cónica Vhu jako vyvrtávací přístroj značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí. Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvláš. Hlavy Vhu 110/Vhu 160 jsou modifikací základního provedení Vhu 80/Vhu 125 mají prodloužené saně včetně prodlouženého šroubu. d ZÁKLADNÍ TECHNICKÉ PARAMETRY BASIC TECHNICAL DATA PARÁMETROS TÉCNICOS PRINCIPALES Vhu Pohyb saní Slide motion Avance de guías max. [mm] Obráběný průměr čela Facing diameter Diámetro labrado de la cara max. [mm] Vyvrtávaný průměr Boring diameter Diámetro alesado max. [mm] [mm.ot -1 ] 0,04 0,02 Samočinný posuv Automatic feed Avance automático [mm.rev -1 ] 0,08 0,04 0,05 0,10 0,15 0,20 [mm.rev -1 ] 0,12 0,06 [mm.ot -1 ] Ruční rychloposuv Hand rapid feed Avance rápido manual [mm.rev -1 ] 3 4 [mm.rev -1 ] Přesnost nastavování Accuracy of adjustment Precisión de ajuste Průměr upínacích otvorů Diameter of clamping holes Diámetro de agujeros de fijación 1DIV=0,01 mm/ dh8 [mm] Hmotnost hlavy/kazety Weight of head/set Peso del cabezal/estuche y accesorios [kg] 0,75/2,4 2,1/5,3 7,5/18,6 8,1/19,0 8,4/19,5 12,4/33,0 13,8/34,3 Mk 2 Kuželové stopky Taper shanks Espigas cónicas VK VK360 VK800, VK801 VK801 Mk 3 Rozměry kazety Dimensions of the wooden box Dimensiones del estuche [mm]

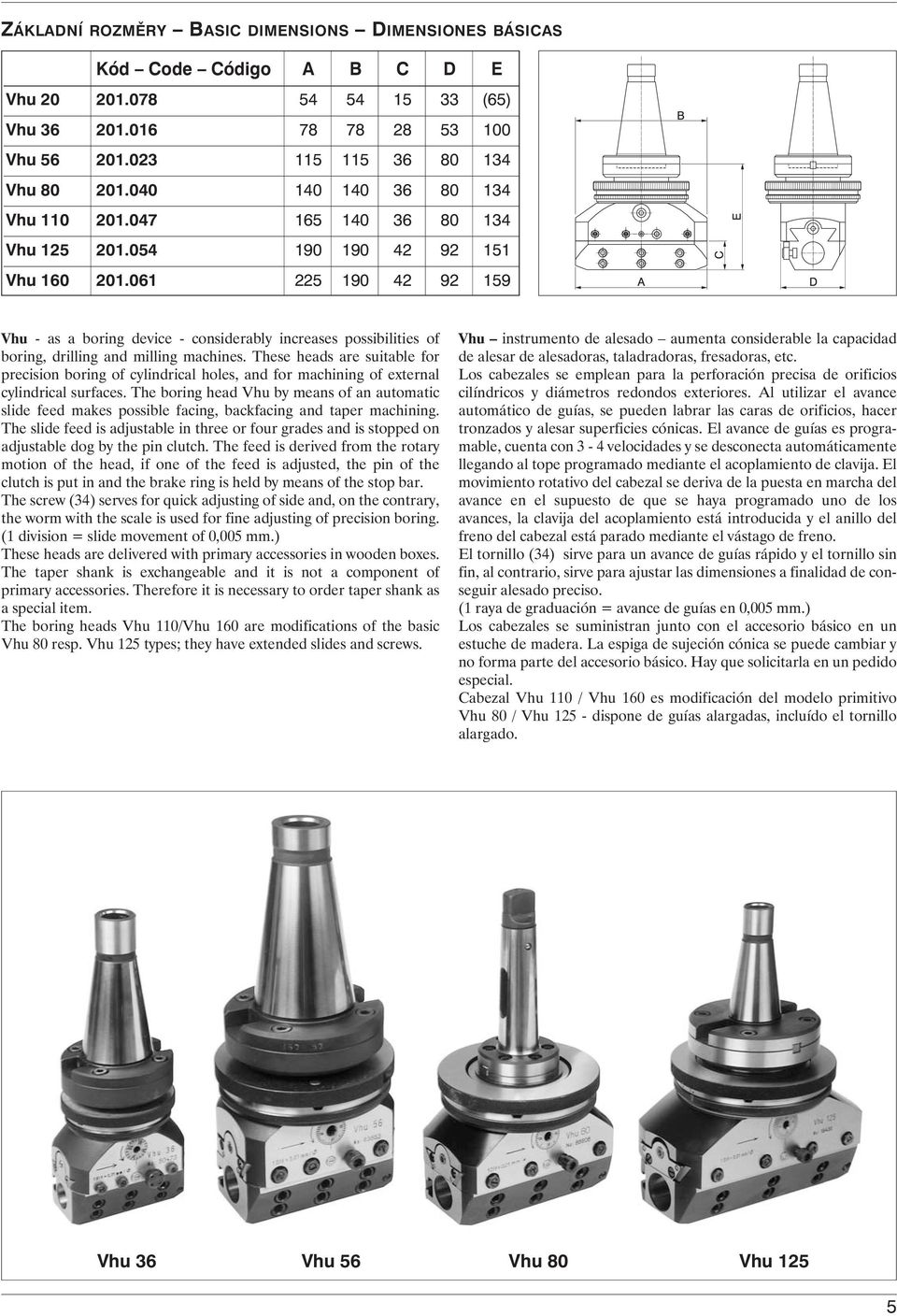

5 ZÁKLADNÍ ROZMĚRY BASIC DIMENSIONS DIMENSIONES BÁSICAS Kód Code Código A B C D E Vhu (65) Vhu Vhu Vhu Vhu Vhu Vhu Vhu - as a boring device - considerably increases possibilities of boring, drilling and milling machines. These heads are suitable for precision boring of cylindrical holes, and for machining of external cylindrical surfaces. The boring head Vhu by means of an automatic slide feed makes possible facing, backfacing and taper machining. The slide feed is adjustable in three or four grades and is stopped on adjustable dog by the pin clutch. The feed is derived from the rotary motion of the head, if one of the feed is adjusted, the pin of the clutch is put in and the brake ring is held by means of the stop bar. The screw (34) serves for quick adjusting of side and, on the contrary, the worm with the scale is used for fine adjusting of precision boring. (1 division = slide movement of 0,005 mm.) These heads are delivered with primary accessories in wooden boxes. The taper shank is exchangeable and it is not a component of primary accessories. Therefore it is necessary to order taper shank as a special item. The boring heads Vhu 110/Vhu 160 are modifications of the basic Vhu 80 resp. Vhu 125 types; they have extended slides and screws. Vhu instrumento de alesado aumenta considerable la capacidad de alesar de alesadoras, taladradoras, fresadoras, etc. Los cabezales se emplean para la perforación precisa de orificios cilíndricos y diámetros redondos exteriores. Al utilizar el avance automático de guías, se pueden labrar las caras de orificios, hacer tronzados y alesar superficies cónicas. El avance de guías es programable, cuenta con 3-4 velocidades y se desconecta automáticamente llegando al tope programado mediante el acoplamiento de clavija. El movimiento rotativo del cabezal se deriva de la puesta en marcha del avance en el supuesto de que se haya programado uno de los avances, la clavija del acoplamiento está introducida y el anillo del freno del cabezal está parado mediante el vástago de freno. El tornillo (34) sirve para un avance de guías rápido y el tornillo sin fin, al contrario, sirve para ajustar las dimensiones a finalidad de conseguir alesado preciso. (1 raya de graduación = avance de guías en 0,005 mm.) Los cabezales se suministran junto con el accesorio básico en un estuche de madera. La espiga de sujeción cónica se puede cambiar y no forma parte del accesorio básico. Hay que solicitarla en un pedido especial. Cabezal Vhu 110 / Vhu 160 es modificación del modelo primitivo Vhu 80 / Vhu dispone de guías alargadas, incluído el tornillo alargado. Vhu 36 Vhu 56 Vhu 80 Vhu 125 5

6 ZÁKLADNÍ STROJNÍ OPERACE PROVÁDĚNÉ POMOCÍ Vhu BASIC MACHINING OPERATIONS CARRIED OUT BY THE BORING HEADS Vhu OPERACIONES BÁSICAS MECÁNICAS REALIZADAS CON Vhu Zmax dmax [mm] hmax [mm] [mm] d 1 d 2 d 3 d 4 d 5 d 6 d 7 h 1 h 2 Vhu Vhu Vhu Vhu Vhu Vhu Vhu POPIS DESCRIPTION DESCRIPTIÓN 1 Vyvrtávání otvoru Boring Alesado de orificio 2 Zarovnávání předního čela Facing Rasadura de cara frontal 3 Vnitřní zapichování Internal recessing Tronzado interior 4 Vnější zapichování Recessing Tronzado exterior 5 Zarovnávání zadního čela Back facing Rasadura de cara trasera 6 Obrábění vnější válcové plochy Machining of external cylindrical surface Mecanizado de superficie cilíndrica exterior 7 Vyvrtávání kuželového otvoru Boring of taper hole Alesado de orificio cónico 8 Obrábění vnější kuželové plochy Machining of external taper Mecanizado de superficie cónica exterior 9 Řezání závitu Thread cutting Corte de roscas 6

7 ZÁKLADNÍ PŘÍSLUŠENSTVÍ Vhu A JEHO POUŽITÍ PRIMARY ACCESSORIES OF THE Vhu AND THEIR APPLICATION ACCESORIOS BÁSICOS DE Vhu Y SU EMPLEO Vhu 36 v kazetě s příslušenstvím Vhu 36 in wooden box with accessories Vhu 36 en el estuche, accesorios incluidos Vhu 80 v kazetě s příslušenstvím Vhu 80 in wooden box with accessories Vhu 80 en el estuche con accesorios 7

8 ZÁKLADNÍ PŘÍSLUŠENSTVÍ Vhu PRIMARY ACCESSORIES Vhu LISTA DE ACCESORIOS PRIMARIOS Vhu Kótované výkresy na stranách 12 a 13 Vhu 20 Vhu 56 Vhu 125 Drawings with dimensions are on pages 12 and 13 Vhu 36 Vhu 80 Vhu 160 Planos con dimensiones páginas 12 y 13 Vhu 110 pozice kresba č. Rozměr [mm] ks Kód Rozměr [mm] ks Kód Rozměr [mm] ks Kód position Název Name Nombre drawing No. Dimensions [mm] pcs Code Dimensions [mm] pcs Code Dimensions [mm] pcs Code posición croquis No. Dimensión [mm] pzs Código Dimensión [mm] pzs Código Dimensión [mm] pzs Código 101 Nůž vyvrtávací ubírací d D L Boring tool Cuchilla alesadora para rebajar Nůž vyvrtávací rohový d D L Internal corner tool Cuchilla alesadora esquinal Nůž přímý pravý D L S10H-SCLCR Right hand tool S S S Cuchilla directa derecha H H H Nůž přímý levý D L S10H-SCLCL Left hand tool S S S Cuchilla directa izquierda H H H Nůž a a L HSS HSS Tool S S Cuchilla 111 Vyvrtávací tyč D L Boring bar Barra para alesar 113 Držák D L Holder Portaherramientas 114 Držák se šroubem D L Holder with screw Portaherramientas con tornillo Distanční trubka sada D/L 1,L 2,L 3,L 4 10/5; 10; 15 1 Set of spacing tubes 16/6; 12; /8; 16; /12; 24; 36; Tubo de separación juego 116 Redukční pouzdro D/d 16/ / / Reduction sleeve 25/ / Casquillo de reducción 1 2 3, Klíč šestihranný 4 NAREX Hexagon wrench Llave hexagonal Zastavovací tyč D L Stop bar Barra de freno 121, 122 Šroub, podložka D L M M M Screw, washer M Tornillo, arandela D

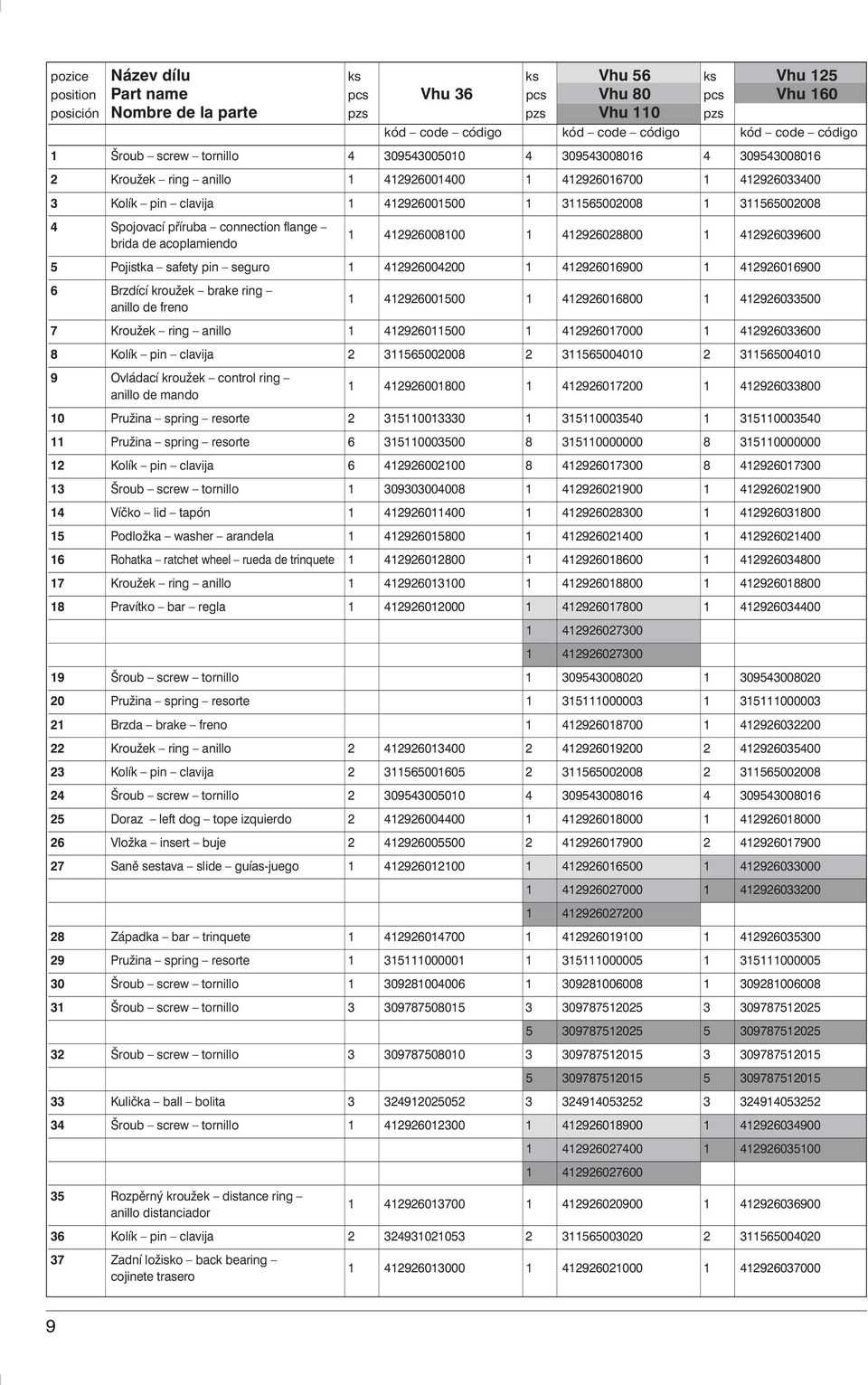

9 pozice Název dílu ks ks Vhu 56 ks Vhu 125 position Part name pcs Vhu 36 pcs Vhu 80 pcs Vhu 160 posición Nombre de la parte pzs pzs Vhu 110 pzs kód code código kód code código kód code código 1 Šroub screw tornillo Kroužek ring anillo Kolík pin clavija Spojovací příruba connection flange brida de acoplamiendo 5 Pojistka safety pin seguro Brzdící kroužek brake ring anillo de freno 7 Kroužek ring anillo Kolík pin clavija Ovládací kroužek control ring anillo de mando 10 Pružina spring resorte Pružina spring resorte Kolík pin clavija Šroub screw tornillo Víčko lid tapón Podložka washer arandela Rohatka ratchet wheel rueda de trinquete Kroužek ring anillo Pravítko bar regla Šroub screw tornillo Pružina spring resorte Brzda brake freno Kroužek ring anillo Kolík pin clavija Šroub screw tornillo Doraz left dog tope izquierdo Vložka insert buje Saně sestava slide guías-juego Západka bar trinquete Pružina spring resorte Šroub screw tornillo Šroub screw tornillo Šroub screw tornillo Kulička ball bolita Šroub screw tornillo Rozpěrný kroužek distance ring anillo distanciador Kolík pin clavija Zadní ložisko back bearing cojinete trasero 9

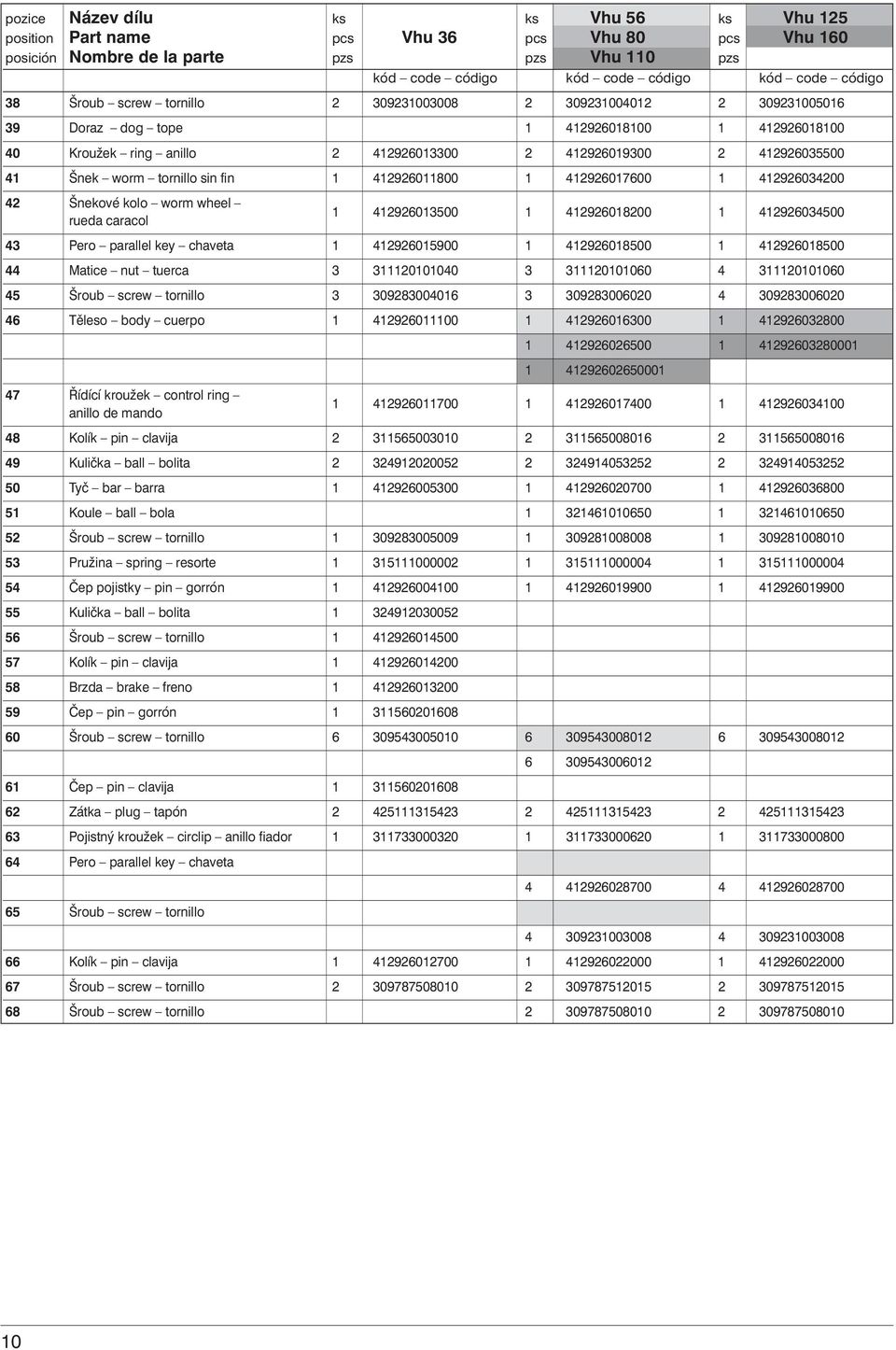

10 pozice Název dílu ks ks Vhu 56 ks Vhu 125 position Part name pcs Vhu 36 pcs Vhu 80 pcs Vhu 160 posición Nombre de la parte pzs pzs Vhu 110 pzs kód code código kód code código kód code código 38 Šroub screw tornillo Doraz dog tope Kroužek ring anillo Šnek worm tornillo sin fin Šnekové kolo worm wheel rueda caracol 43 Pero parallel key chaveta Matice nut tuerca Šroub screw tornillo Těleso body cuerpo Řídící kroužek control ring anillo de mando Kolík pin clavija Kulička ball bolita Tyč bar barra Koule ball bola Šroub screw tornillo Pružina spring resorte Čep pojistky pin gorrón Kulička ball bolita Šroub screw tornillo Kolík pin clavija Brzda brake freno Čep pin gorrón Šroub screw tornillo Čep pin clavija Zátka plug tapón Pojistný kroužek circlip anillo fiador Pero parallel key chaveta 65 Šroub screw tornillo Kolík pin clavija Šroub screw tornillo Šroub screw tornillo

11 Vhu ČÍSLA POZIC NÁHRADNÍCH DÍLŮ Vhu POSITION NUMBERS OF SPARE PARTS Vhu NÚMEROS DE RENGLONES DE REPUESTOS

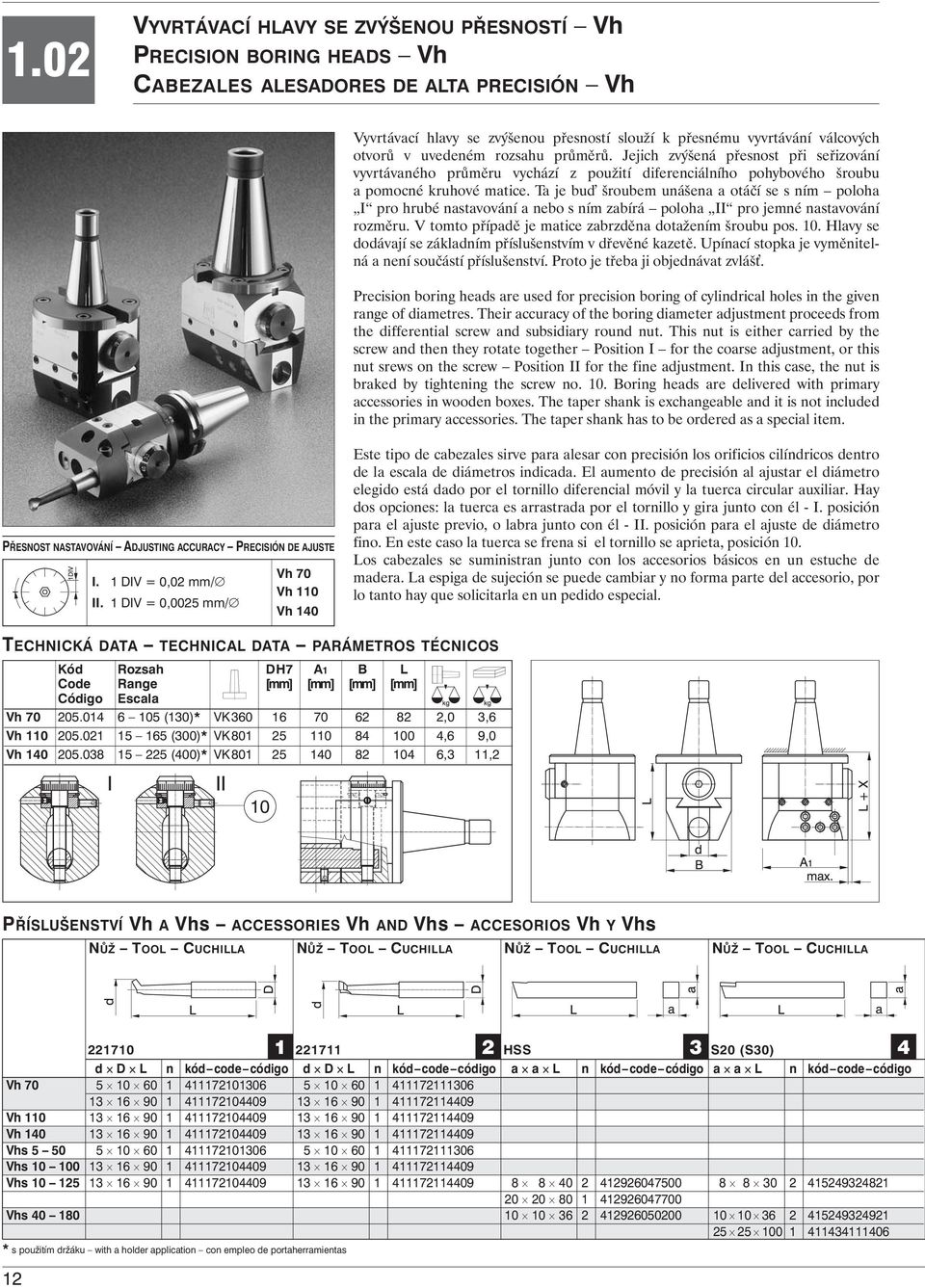

12 1.02 VYVRTÁVACÍ HLAVY SE ZVÝŠENOU PŘESNOSTÍ Vh PRECISION BORING HEADS Vh CABEZALES ALESADORES DE ALTA PRECISIÓN Vh Vyvrtávací hlavy se zvýšenou přesností slouží k přesnému vyvrtávání válcových otvorů v uvedeném rozsahu průměrů. Jejich zvýšená přesnost při seřizování vyvrtávaného průměru vychází z použití diferenciálního pohybového šroubu a pomocné kruhové matice. Ta je bu šroubem unášena a otáčí se s ním poloha I pro hrubé nastavování a nebo s ním zabírá poloha II pro jemné nastavování rozměru. V tomto případě je matice zabrzděna dotažením šroubu pos. 10. Hlavy se dodávají se základním příslušenstvím v dřevěné kazetě. Upínací stopka je vyměnitelná a není součástí příslušenství. Proto je třeba ji objednávat zvláš. Precision boring heads are used for precision boring of cylindrical holes in the given range of diametres. Their accuracy of the boring diameter adjustment proceeds from the differential screw and subsidiary round nut. This nut is either carried by the screw and then they rotate together Position I for the coarse adjustment, or this nut srews on the screw Position II for the fine adjustment. In this case, the nut is braked by tightening the screw no. 10. Boring heads are delivered with primary accessories in wooden boxes. The taper shank is exchangeable and it is not included in the primary accessories. The taper shank has to be ordered as a special item. PŘESNOST NASTAVOVÁNÍ ADJUSTING ACCURACY PRECISIÓN DE AJUSTE I. 1 DIV = 0,02 mm/ II. 1 DIV = 0,0025 mm/ Vh 70 Vh 110 Vh 140 Este tipo de cabezales sirve para alesar con precisión los orificios cilíndricos dentro de la escala de diámetros indicada. El aumento de precisión al ajustar el diámetro elegido está dado por el tornillo diferencial móvil y la tuerca circular auxiliar. Hay dos opciones: la tuerca es arrastrada por el tornillo y gira junto con él - I. posición para el ajuste previo, o labra junto con él - II. posición para el ajuste de diámetro fino. En este caso la tuerca se frena si el tornillo se aprieta, posición 10. Los cabezales se suministran junto con los accesorios básicos en un estuche de madera. La espiga de sujeción se puede cambiar y no forma parte del accesorio, por lo tanto hay que solicitarla en un pedido especial. TECHNICKÁ DATA TECHNICAL DATA PARÁMETROS TÉCNICOS Kód Rozsah DH7 A1 B L Code Range [mm] [mm] [mm] [mm] Código Escala Vh (130)* VK ,0 3,6 Vh (300)* VK ,6 9,0 Vh (400)* VK ,3 11,2 10 PŘÍSLUŠENSTVÍ Vh A Vhs ACCESSORIES Vh AND Vhs ACCESORIOS Vh Y Vhs NŮŽ TOOL CUCHILLA NŮŽ TOOL CUCHILLA NŮŽ TOOL CUCHILLA NŮŽ TOOL CUCHILLA HSS S20 (S30) d D L n kód code código d D L n kód code código a a L n kód code código a a L n kód code código Vh Vh Vh Vhs Vhs Vhs Vhs * s použitím držáku with a holder application con empleo de portaherramientas

13 1.03 VYVRTÁVACÍ HLAVY STAVITELNÉ Vhs ADJUSTABLE BORING HEADS Vhs CABEZALES ALESADORES AJUSTABLES Vhs Vyvrtávací hlavy stavitelné se používají k přesnému vyvrtávání válcových otvorů na vyvrtávacích nebo i jiných obráběcích strojích. Upínací stopka není vyměnitelná je součástí tělesa hlavy. Upínací otvory v saních jsou kruhové nebo kombinované pro upnutí kruhového a čtyřhranného profilu těla nože. Hlavy se dodávají s příslušenstvím ve dřevěných kazetách. Pracovní rozsah hlavy je udán v jejich označení (Vhs 5 50: dmin.= 5 mm, dmax.= 50 mm). Adjustable boring heads are used for precision boring of cylindrical holes on boring machines or on the other machine tools. The taper shank is not exchangeable it is a constituent part of the body. The clamping holes in the slide are round or combined for clamping of the round or square section of shanks. These heads are delivered with accessories in wooden boxes. The working range of the head is given in their marking (Vhs 5 50: dmin.= 5 mm, dmax.= 50 mm.) Este tipo de cabezales se emplea para alesar con precisión los orificios cilíndricos en las alesadoras u otras máquinas herramienta. La espiga de sujeción no se puede cambiar forma parte del cuerpo del cabezal. Los agujeros de sujeción en las guías son circulares o combinados para sujetar el cuerpo de cuchilla de perfil circular o cuadrangular. Los cabezales se suministran junto con los accesorios en un estuche de madera. Alcance de acción del cabezal viene en su indicación (Vhs 5 50: dmin.= 5 mm y dmax.= 50 mm). PŘESNOST NASTAVOVÁNÍ ADJUSTING ACCURACY PRECISIÓN DE AJUSTE Vhs DIV = 0,01 mm/ Vhs Vhs DIV = 0,02 mm/ Vhs TECHNICKÁ DATA TECHNICAL DATA PARÁMETROS TÉCNICOS Kód Kužel D H7 a b c Code Cone A H11 [mm] [mm] [mm] Código Cono [mm] MK2 M8 DIN228A 55 0,65 1, MK2 M10 DIN228A 55 0,65 1,2 Vhs MK3 M10 DIN228A D= ,5 0,75 1, MK3 M12 DIN228A 55,5 0,75 1, ISO 40 DIN ,6 1,30 2,1 Vhs MK4 M14 DIN ,5 2,00 3,1 D= MK4 M16 DIN ,5 2,00 3, MK4 DIN ,5 2,00 3,1 Vhs D= ISO 40 DIN ,6 2,45 5, A= MAS-BT ,72 5, MK5 DIN ,5 5,40 9,5 Vhs ISO 40 DIN2080 D= ,6 5,00 9, ISO 50 DIN2080 A=25 156,2 6,90 11, ISO 40 DIN69871/A 167,1 5,50 9,5 VYVRTÁVACÍ TYČ BORING BAR DRŽÁK HOLDER REDUKČNÍ POUZDRO REDUCTION KLÍČ WRENCH LLAVE BARRA PARA ALESAR PORTAHERRAMIENTAS CASQUILLO DE REDUCCIÓN d L n kód code código d L n kód code código D/d n kód code código k n kód code código /1** / /2** / / ; ; / ; ; 6 1 ** zvláštní příslušenství special accessories acesorio especiales n počet kusů no. of pieces no. de unidades 13

14 1.05 SADY VYVRTÁVACÍCH NOŽŮ S VYMĚNITELNÝMI DESTIČKAMI ZE SLINUTÝCH KARBIDŮ SETS OF BORING TOOLS WITH INDEXABLE INSERTS JUEGOS DE CUCHILLAS ALESADORAS CON PLACAS RECAMBIABLES DE CARBÓNIDOS Tyto sady se dodávají jako zvláštní příslušenství k Vhu, Vhs a přesným vyvrtávacím hlavám. Nože jsou určeny k vyvrtávání otvorů a zarovnávání předních čel otvorů. Nože se dodávají v dřevěných kazetách s náhradními destičkami, upínacími šroubky a šoubovákem. These sets are delivered as special accessories for the Vhu, Vhs and precision boring heads. The tools are determined for boring and facing. The tools are delivered in wooden boxes with spare inserts locking screws and screwdriver. Dichos juegos se suministran como accesorios extraopcionales de Vhu, Vhs y de cabezales de alesar precisos. La cuchillas se usan para alesar los orificios y hacer rasadura de sus caras frontales. Las cuchillas se suministran en estuches de madera junto con las placas de repuesto, los tornillos de sujeción y el destornillador. Kazeta d Kód Code Código ks d Kód Code Código ks d Kód Code Código ks Wooden box [mm] pcs [mm] pcs [mm] pcs Estuche pzs pzs pzs S16C SCACL 06 1 S25F SCACL 09 1 S32H SCACL 09 1 S16C SCBCL 06 1 S25F SCBCL 09 1 S32H SCBCL 09 1 S16C SCACR 06 1 S25F SCACR 09 1 S32H SCACR 09 1 S16C SCBCR 06 1 S25F SCBCR 09 1 S32H SCBCR 09 1 S16H SCFCR 06 1 S25M SCFCR 09 1 S32Q SCFCR 09 1 S16H SCKCR 06 1 S25M SCKCR 09 1 S32Q SCKCR K CCMT E 46 CCMT 09T304E 47 CCMT 09T304E K US US US KL KL KL A B C [mm] [kg] 1,05 2,80 4,95 14

15 Typ Type Tipo Kód Code Código Značení Marking Marcación d f L Dmin [mm] [mm] [mm] [mm] Nůž stranový rohový levý Offset turning tool for corner work left SCACL Cuchilla lateral esquinal - izquierda S16C SCACL S25F SCACL S32H SCACL Nůž stranový ubírací levý Offset side turning tool left SCBCL Cuchilla lateral para rebajar - izquierda S16C SCBCL S25F SCBCL S32H SCBCL Nůž stranový rohový pravý Offset turning tool for corner work right SCACR Cuchilla lateral esquinal - derecha S16C SCACR S25F SCACR S32H SCACR Nůž stranový ubírací pravý Offset side turning tool right SCBCR Cuchilla lateral para rebajar - derecha S16C SCBCR S25F SCBCR S32H SCBCR Nůž vnitřní rohový pravý Internal corner tool right SCFCR Cuchilla interior esquinal - derecha S16H SCFCR S25M SCFCR S32Q SCFCR Nůž vnitřní ubírací pravý Boring tool right SCKCR Cuchilla interior para rebajar - derecha S16H SCKCR S25M SCKCR S32Q SCKCR PŘÍKLADY POUŽITÍ EXAMLES OF APPLICATION EJEMPLOS DE USO 15

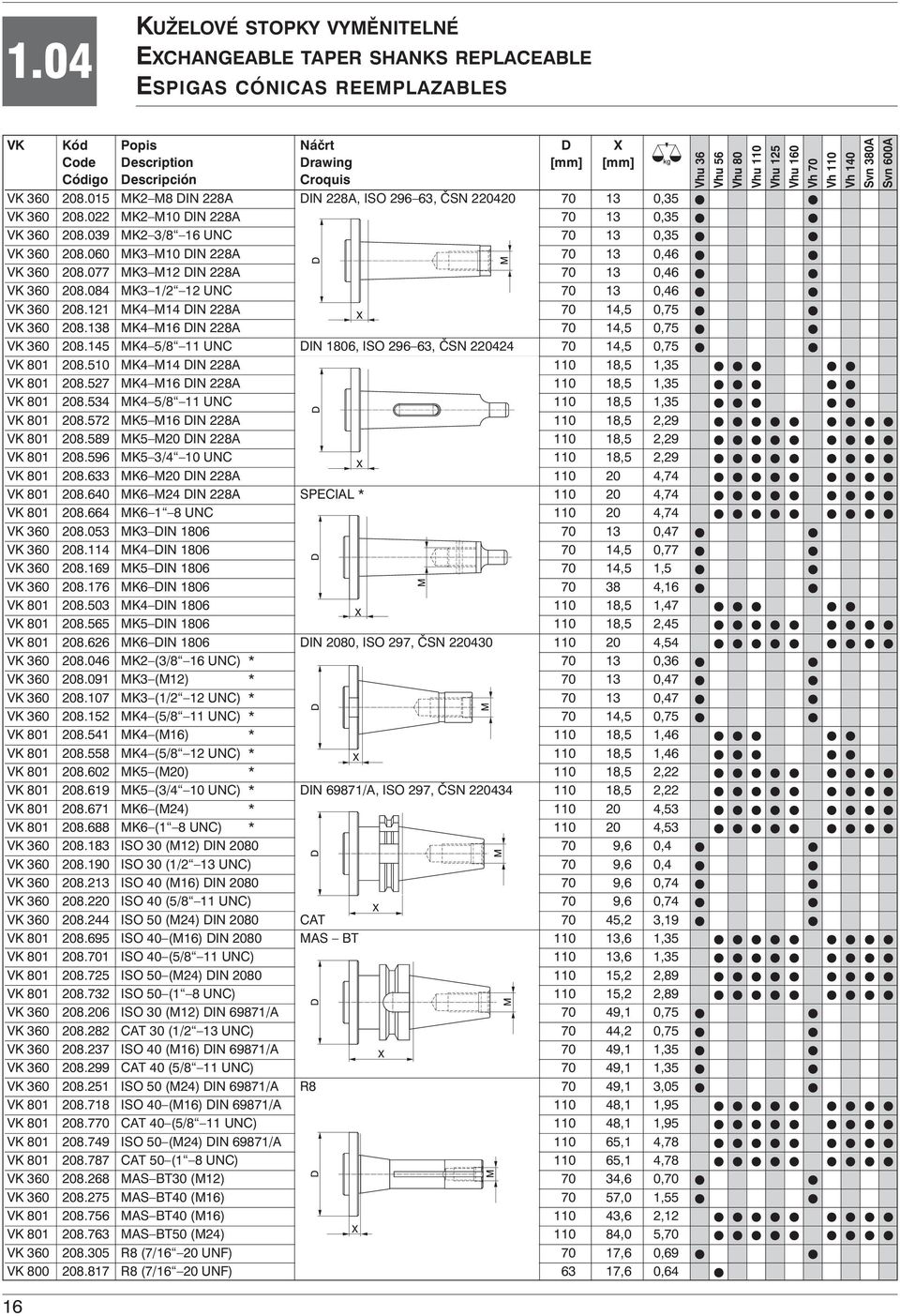

16 1.04 KUŽELOVÉ STOPKY VYMĚNITELNÉ EXCHANGEABLE TAPER SHANKS REPLACEABLE ESPIGAS CÓNICAS REEMPLAZABLES VK Kód Popis Náčrt D X Code Description Drawing [mm] [mm] Código Descripción Croquis VK MK2 M8 DIN 228A DIN 228A, ISO , ČSN ,35 VK MK2 M10 DIN 228A ,35 VK MK2 3/8 16 UNC ,35 VK MK3 M10 DIN 228A ,46 VK MK3 M12 DIN 228A ,46 VK MK3 1/2 12 UNC ,46 VK MK4 M14 DIN 228A 70 14,5 0,75 VK MK4 M16 DIN 228A 70 14,5 0,75 VK MK4 5/8 11 UNC DIN 1806, ISO , ČSN ,5 0,75 VK MK4 M14 DIN 228A ,5 1,35 VK MK4 M16 DIN 228A ,5 1,35 VK MK4 5/8 11 UNC ,5 1,35 VK MK5 M16 DIN 228A ,5 2,29 VK MK5 M20 DIN 228A ,5 2,29 VK MK5 3/4 10 UNC ,5 2,29 VK MK6 M20 DIN 228A ,74 VK MK6 M24 DIN 228A SPECIAL * ,74 VK MK6 1 8 UNC ,74 VK MK3 DIN ,47 VK MK4 DIN ,5 0,77 VK MK5 DIN ,5 1,5 VK MK6 DIN ,16 VK MK4 DIN ,5 1,47 VK MK5 DIN ,5 2,45 VK MK6 DIN 1806 DIN 2080, ISO 297, ČSN ,54 VK MK2 (3/8 16 UNC) * ,36 VK MK3 (M12) * ,47 VK MK3 (1/2 12 UNC) * ,47 VK MK4 (5/8 11 UNC) * 70 14,5 0,75 VK MK4 (M16) * ,5 1,46 VK MK4 (5/8 12 UNC) * ,5 1,46 VK MK5 (M20) * ,5 2,22 VK MK5 (3/4 10 UNC) * DIN 69871/A, ISO 297, ČSN ,5 2,22 VK MK6 (M24) * ,53 VK MK6 (1 8 UNC) * ,53 VK ISO 30 (M12) DIN ,6 0,4 VK ISO 30 (1/2 13 UNC) 70 9,6 0,4 VK ISO 40 (M16) DIN ,6 0,74 VK ISO 40 (5/8 11 UNC) 70 9,6 0,74 VK ISO 50 (M24) DIN 2080 CAT 70 45,2 3,19 VK ISO 40 (M16) DIN 2080 MAS BT ,6 1,35 VK ISO 40 (5/8 11 UNC) ,6 1,35 VK ISO 50 (M24) DIN ,2 2,89 VK ISO 50 (1 8 UNC) ,2 2,89 VK ISO 30 (M12) DIN 69871/A 70 49,1 0,75 VK CAT 30 (1/2 13 UNC) 70 44,2 0,75 VK ISO 40 (M16) DIN 69871/A 70 49,1 1,35 VK CAT 40 (5/8 11 UNC) 70 49,1 1,35 VK ISO 50 (M24) DIN 69871/A R ,1 3,05 VK ISO 40 (M16) DIN 69871/A ,1 1,95 VK CAT 40 (5/8 11 UNC) ,1 1,95 VK ISO 50 (M24) DIN 69871/A ,1 4,78 VK CAT 50 (1 8 UNC) ,1 4,78 VK MAS BT30 (M12) 70 34,6 0,70 VK MAS BT40 (M16) 70 57,0 1,55 VK MAS BT40 (M16) ,6 2,12 VK MAS BT50 (M24) ,0 5,70 VK R8 (7/16 20 UNF) 70 17,6 0,69 VK R8 (7/16 20 UNF) 63 17,6 0,64 16 Vhu 36 Vhu 56 Vhu 80 Vhu 110 Vhu 125 Vhu 160 Vh 70 Vh 110 Vh 140 Svn 380A Svn 600A

17 1.06 STAVEBNICE VYVRTÁVACÍHO NÁŘADÍ MODULAR BORING SYSTEM HERRAMIENTAS DE ALESAR MODULARES Nůž dokončovací Finishing tool Cuchilla de acabado 6 1 DIV = 0,02 mm/ L [mm] 6/1 88 CCMT S 20 Nůž vnější External tool Cuchilla exterior 5 L [mm] 5/1 70 CCMT E S 20 Nůž vnitřní Internal tool Cuchilla interior 4 TECHNICKÁ DATA TECHNICAL DATA PARÁMETROS TÉCNICOS Kód Rozsah Trn Norma Code Range Mandrel Norm Código Escala [mm] Mandril Norma SVn ,1 ISO DIN 2080 SVn ,8 ISO DIN 69871/A SVn ,3 ISO DIN SVn 90A A ,9 SVn 380A A ,7 SVn 600A A ,2 VK 801, MK 5, MK 6 DIN 228A DIN 1806 VARIANTNÍ SCHÉMA ASSEMBLY VARIATIONS ESQUEMA DE VARIACIONES min D max SVn 90 1/0 min D max SVn 380 1/1 min D max SVn 380 1/2 min D max SVn 600 1/3 L [mm] 4/1 47 SCMT E S 20 4/2 48 Nůž vnitřní Internal tool Cuchilla interior 3 L [mm] 3/1 47 3/2 48 CCMT E S 20 Rameno Extension arm Brazo 2 L [mm] Rozsah Range Escala 2/ / / Těleso Body Cuerpo 1 3/1 4/1 3/2 4/2 3/1 4/1 3/2 4/2 5/1 5/1 2/1 2/1 3/1 3/2 4/1 4/2 2/2 2/2 2/3 2/3 3/1 3/2 L [mm] L [mm] 1/0 65 1/2 30 1/1 60 1/3 35 Frézovací trn Interior cutter Mandril de fresado Základní měrka Basic gauge Gálibo básico 6/1 5/1 5/1 6/1 4/1 4/2 5/1 5/1 6/1 1 2 Kód Kód DIN 2080 Code DIN A Code Código Código ISO ISO ISO ISO ISO ISO ISO.. d D X [mm]/ [kg] ISO ISO ISO DIN / 2,1 40 / 3,8 60 / 6,2 DIN 69871/A 50 / 2,1 43 / 3,8 60 / 6,2 ČSN / 2,2 40 / 3,9 55 / 6,3 17
