1 LEHKÉ BETONY Ing. Jaroslava Babánková Strana 1 (celkem 24 říjen 2013

2 L E H K É B E T O N Y dělení dle způsobu vylehčení Betony mezerovité zrna kameniva spojena cement. tmelem v bodech dotyku Betony nepřímo lehčené plnivem pórovité kamenivo Betony přímo lehčené PÓROBETONY póry přímo ve hmotě Použití v konstrukci tepelně izolační konstrukčně izolační konstrukční Vlastnosti a použití lehkých betonů Tepelná vodivost λ ( W/mK ) pod 0,25 0,25-0,50 nesleduje se Pevnost v tlaku ( MPa ) do Ing. Jaroslava Babánková Strana 2 (celkem 24 říjen 2013

3 STAVEBNÍ MATERIÁLY 6.1 A C B A. MEZEROVITÉ BETONY hrubší frakce hutného nebo pórovitého kameniva a menší množství cementového tmelu - obalená zrna jsou spojená v místech dotyku B. LEHKÉ BETONY Z PÓROVITÉHO KAMENIVA ( nepřímo lehčené ) plnivo : přírodní pórovité kamenivo : sedimenty - tufy, tufity horniny vulkanického původu - láva, pemza průmyslové odpady : škvára, struska, drcené cihly, popílek umělé pórovité kamenivo: Liapor = keramzit, expandovaný perlit C. PŘÍMO LEHČENÉ BETONY PÓROBETONY Ing. Jaroslava Babánková Strana 3 (celkem 24 říjen 2013

4 LIAPORBETON ( keramzitbeton) mezerovitý tepelně izolační konstrukční beton složení : Liapor - lehké keramické kamenivo vyráběné expandací přírodních jílů cement voda krychelná pevnost : 2-8 MPa objemová hmotnost : kg/m³ součinitel tepel. vodivosti : λ = 0,32 W/mk použití : lehké výplňové monolitické vrstvy lehké konstrukční betony zdící tvárnice tvárnice pro zahradní architekturu a opěrné nebo protihlukové zdi zásypy Ing. Jaroslava Babánková Strana 4 (celkem 24 říjen 2013

5 LIATHERM - zdící systém z Liaporbetonu Struktura liaporbetonu voštinové tvárnice vyrobeny vibrolisováním v přesných ocelových formách výškový modul á 250 mm Tvárnice tepelně izolační pro vnější š = 300, 365, 440 mm zdivo pro nosné zdivo š =240, 300, 365 mm pro vyztužené zdivo pro ztracené bednění š =200,240,300,400 mm příčkovka š = 115 mm "U" věncovka pro věnce a překlady Ing. Jaroslava Babánková Strana 5 (celkem 24 říjen 2013

6 POUŽITÍ TVAROVEK Z LIAPORBETONU 1. akustické příčky a vnitřní stěny Liapor M a Liapor PS 2. věncovky Liapor U 3. prostorové točité schodiště 4. zahradní architektura Liastone 5. zámková dlažba Liastone 6. drenážní násyp keramické kamenivo Liapor 8-16 mm 7. ztracené bednění Liapor H 8. obvodové tepelněizolační stěny Liapor SL a Liatherm 9. překlady z LiaporBetonu 10. stropní konstrukce 11. podsyp plovoucí podlahy keram. kamenivo Liapor 1-4mm 12. tepelně izol. násyp keram. kamenivo Liapor 8-16 mm Ing. Jaroslava Babánková Strana 6 (celkem 24 říjen 2013

7 Tvárnice LIAPOR a LIATHERM SL-tep.izolační Liatherm 425 Liatherm 365 Liatherm 300 Liapor VZ Liapor M (nosné) Liapor M 365 Liapor M 115 Liapor PS 70 Liapor B 240 Liapor ZB 200 Liapor ZB 300 Liapor H 500 Liapor U 240 U 300,365 Ing. Jaroslava Babánková Strana 7 (celkem 24 říjen 2013

8 Skladba překladu tl. stěny 365 mm tl. stěny 240,300,365 mm Detail věnce a překladu vazba rohu ztracené bednění žb stěny vyztužené zdivo Ing. Jaroslava Babánková Strana 8 (celkem 24 říjen 2013

9 POUŽITÍ LIAPORU zdivo z tvárnic Liathetm zásypy z Liaporu Ing. Jaroslava Babánková Strana 9 (celkem 24 říjen 2013

10 LIADUR panely pro protihlukové stěny detaily reliéfu betonáž absorpční vrstvy panelu ukázky realizací stěn Ing. Jaroslava Babánková Strana 10 (celkem 24 říjen 2013

11 PERLITBETON lehký izolační beton u expandovaného perlitu, vysoce nasákavý pro vnitřní použití jako tepelně izolační vrstvy podlah a střech součást nástřiku ocelových konstrukcí perlit nástřik izolační malty nanášení izolační omítky kladení perlitbetonu vysypávání štěrbin Ing. Jaroslava Babánková Strana 11 (celkem 24 říjen 2013

12 ŠKVÁROBETON dříve panely, tvárnice, stropní vložky dnes jen místně - podkladní vrstvy Bytovky postavené ze škvárobetonových panelů Stěnová tvárnice Příčková tvárnice Ing. Jaroslava Babánková Strana 12 (celkem 24 říjen 2013

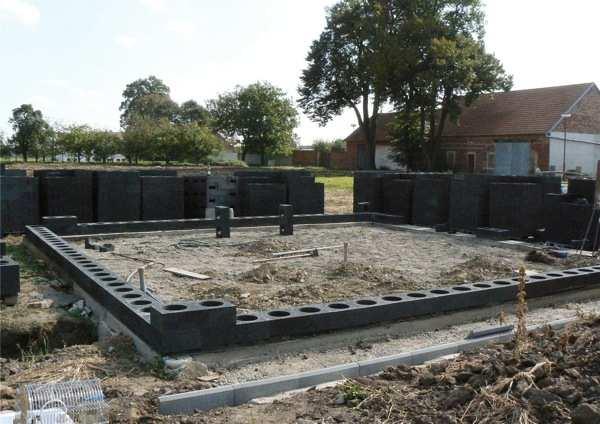

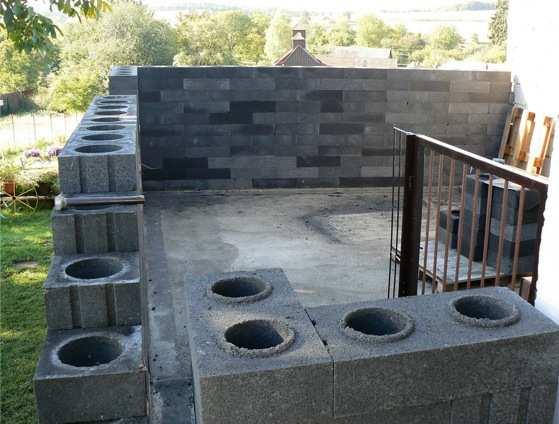

13 TVÁRNICE SUCHÉHO ZDĚNÍ dutinové tvárnice z mezerovitého betonu pro suché zdění vyroba z kvalitní tříděné odvalové škváry ( frakce 0-4, 4-8, 8-12 mm ), cementu SCP 32,5 a vody. umožňují výstavbu libovolně členitých stavebních objektů v modulové síti s modulem 30 cm; výškový modul je 15 cm základní celá s drážkou poloviční úhlová ZDĚNÍ Ing. Jaroslava Babánková Strana 13 (celkem 24 říjen 2013

14 POLYSTYRENBETON (ekostyrenbeton) struktura polystyrenbetonu míchání čerpání směsi Ing. Jaroslava Babánková Strana 14 (celkem 24 říjen 2013

15 STRUSKOBETON díky rozptylu hmotnosti strusky a nedostatečným tepelně izolačním vlastnostem výroba zastavena AGLOPORITBETON plnivo z elektrárenského popílku ( zpevněného, lisovaného a vypáleného) Ing. Jaroslava Babánková Strana 15 (celkem 24 říjen 2013

16 STAVEBNÍ MATERIÁLY 6.1 PÓROBETONY snížení objem. hmotnosti a vylehčení vytvoření pórů v hmotě MIKROPÓROVITÉ - odpaření přebytečné vody ze směsi MAKROPÓROVITÉ 1. vmícháním předem přidané pěny (pěnobeton) Ing. Jaroslava Babánková 2. vylehčení plynem, vzniklým při chemické reakci (plynobeton) Strana 16 (celkem 24 říjen 2013

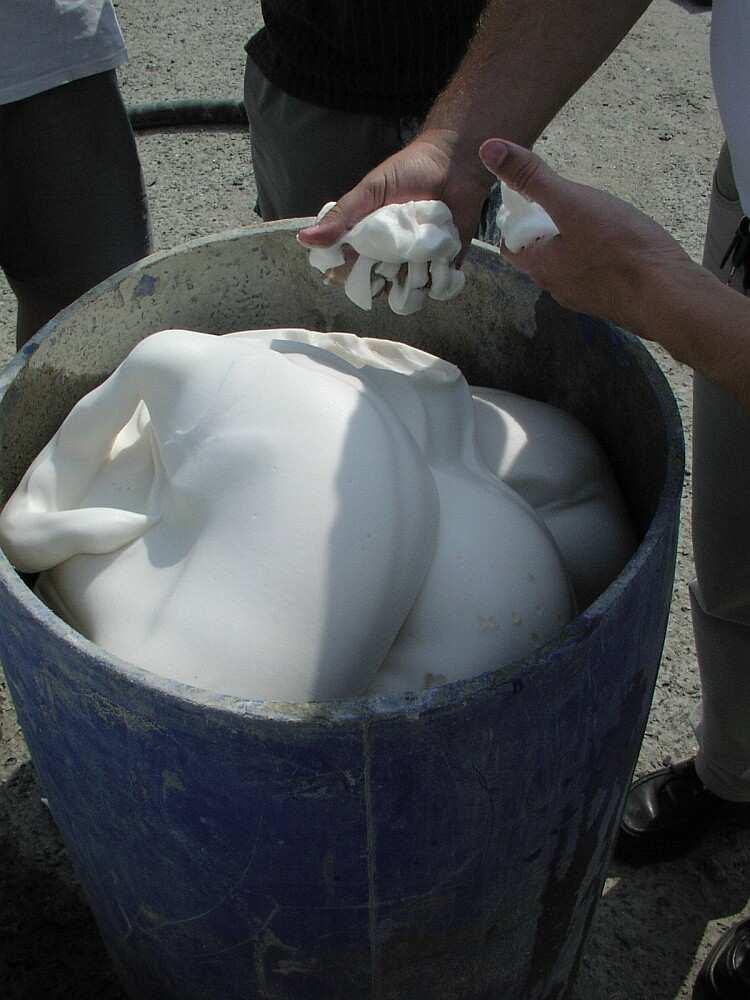

17 STAVEBNÍ MATERIÁLY 6.1 PĚNOBETON výroba pěny struktura pěnobetonu aplikace Ing. Jaroslava Babánková Strana 17 (celkem 24 říjen 2013

18 pórobeton (= plynobeton) složení plnivo pojivo voda plynotvorná přísada STAVEBNÍ MATERIÁLY 6.1 PÓROBETON křemičitý písek elektrárenský popílek nehašené vzdušné vápno cement ( CEM I, II ) hliníkový prášek nebo pasta výroba směs jemně rozemletého křemenného písku,vápna, cementu, přísad a vody se nalije do odlévacích forem reakcí hliníku v alkalickém prostředí vzniká ve směsi vodík, který směs nakypří a vytvoří v ní velké množství malých pórů po zatuhnutí se vyjme z formy surový pórobetonový blok, který se krájí na kráječce pomocí tenkých drátů na výrobky požadovaných rozměrů (vysoká rozměrová přesnosti,velká variabilita rozměrů krájených výrobků) nakrájené bloky postupují do autoklávů, kde se parou vytvrzují. Ing. Jaroslava Babánková Strana 18 (celkem 24 říjen 2013

19 pórobeton v licí formě řezací linka čerstvé tvarovky plnění autoklávu Ing. Jaroslava Babánková Strana 19 (celkem 24 říjen 2013

20 PÓROBETONOVÉ STAVEBNÍ SYSTÉMY XELLA ( HEBEL, YTONG ) kompletní systém s prvky pro stěny vnější, vnitřní, stropy a střech některé dílce jsou vyztužené, chráněné proti korozi vlastnosti : P ( λ = 0,096 W/mK ) P ( λ = 0,15 W/mK ) P ( λ = 0,18 W/mK ), P6-700 výrobky přesné tvárnice a příčkovky plošné bloky Jumbo příčkové dílce pro svislé kladení schodišťové stupně překlady - nosné, nenosné, obloukové U - profily - bednící prvky pro zhotovení věnců, překladů stropy stropní desky - panely ( do 7,5 m ) stropní konstrukce ( polomontovaný z poloprefabrikov. nosníků a vložek ) střešní desky pro ploché nebo šikmé střechy Ing. Jaroslava Babánková Strana 20 (celkem 24 říjen 2013

21 Sortiment prvků z pórobetonu přesné tvárnice jumbo bloky 375(300)*499*999mm příčkovky příčkové dílce 375(300)*249*599mm prefabrikovaný překlad 75 * 249 * 599 mm š=50,75,100,125,150 75*599* úzký překlad U profil věncovka Ing. Jaroslava Babánková Strana 21 (celkem 24 říjen 2013

22 stropní vložka detail nosného překladu a věnce STAVEBNÍ MATERIÁLY 6.1 uložení stropního panelu napojení šikmé střechy kladení stropních vložek strop z nosníků a vložek pohled do věnce Ing. Jaroslava Babánková Strana 22 (celkem 24 říjen 2013

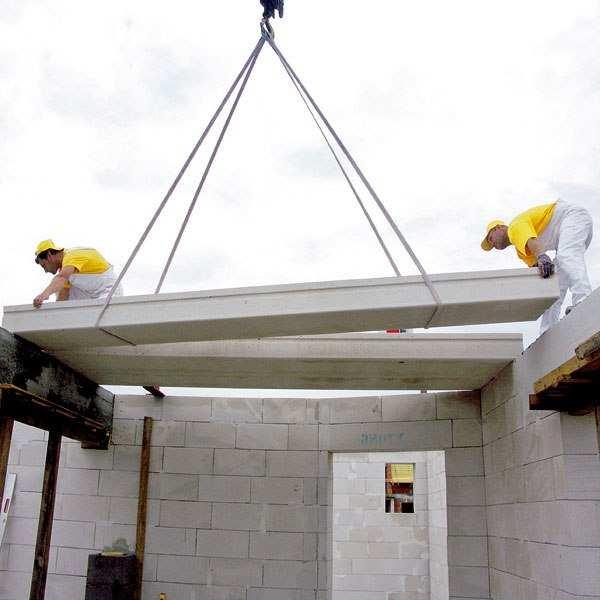

23 uložení překladu kladení stropních panelů pohled do stropu kladení střešních panelů Ing. Jaroslava Babánková Strana 23 (celkem 24 říjen 2013

24 STAVBY Z PÓROBETONOVÝCH TVÁRNIC Ing. Jaroslava Babánková Strana 24 (celkem 24 říjen 2013
