1 SVISLÉ NOSNÉ KONSTRUKCE

2 FUNKCE A POŽADAVKY

3 Konstrukční rozdělení stěny (tlak (tah), ohyb v xz, smyk) sloupy a pilíře (tlak (tah), ohyb) SVISLÉ KONSTRUKCE

4 Technologické a materiálové rozdělení zděné konstrukce monolitické konstrukce - z kamene - z keramických (cihelných) materiálů - z tvárnic na bázi lehkého betonu - vrstvené zděné konstrukce - vyztužené a předepnuté zdivo - betonové - železobetonové prefabrikované konstrukce - betonové - železobetonové - keramické - ocelové - dřevěné - plastové technologicky a materiálové kombinované konstrukce SVISLÉ KONSTRUKCE

5 Primární funkce svislých konstrukcí stapcká funkce (nosná a ztužující) sloupy, stěny i pilíře Další funkce jsou podstatné pouze u stěn: dělicí funkce: - zajištění provozních, příp. architektonických funkcí tepelně izolační funkce: - tepelně technická kvalita obvodových nosných stěn - tepelně technická kvalita vnitřních dělicích stěn (prostory s rozdílnou návrhovou teplotou) - akumulační (měrná tepelná kapacita, časová konstanta zóny, aj.) akuspcká funkce: - akuspcké vlastnosp dělicích konstrukcí proppožární funkce: - požárně dělicí konstrukce SVISLÉ KONSTRUKCE

6 StaPcká funkce nosná funkce: přenos svislého za0žení plochou svislého prvku do základových konstrukcí napě% v prvku, napě% v základové spáře σ x =F / A vzpěrný tlak! σ x napě` [MPa], [N/mm 2 ] F působící síla [N] A plocha průřezu [mm 2 ] za`žení: - liniové - bodové ztužující funkce: přenos vodorovného za0žení ohybovou a smykovou tuhos0 svislých prvků SVISLÉ KONSTRUKCE FUNKCE A POŽADAVKY

7 Dělicí funkce (architektonická) SVISLÉ KONSTRUKCE FUNKCE A POŽADAVKY

8 Tepelně - technická funkce, tepelně - vlhkostní mikroklima ČSN Tepelná ochrana budov ČSN : Terminologie ČSN : Požadavky (revize 10/2011) ČSN : Návrhové hodnoty ČSN : Výpočtové metody Požadavky na konstrukce, ve kterých dochází k šíření tepla, vlhkosp a vzduchu: obvodové stěny: jsou součás0 tepelně izolační obálky budovy, - obvodové stěny (+ výplně otvorů) vč. jejich podzemních čás0 - střecha - podlaha na terénu vnitřní stěny: - mezi prostory s rozdílnou návrhovou teplotou, vlhkos0 nebo s rozdílným režimem vytápění či větrání TEPELNĚ- TECHNICKÁ FUNKCE TEPELNĚ- VLHKOSTNÍ MIKROKLIMA

9 Tepelně - technická funkce, tepelně - vlhkostní mikroklima ČSN Tepelná ochrana budov (revize 2002) část 2: Požadavky Šíření tepla konstrukcí Nejnižší vnitřní povrchová teplota konstrukce Θ Θ N Součinitel prostupu tepla U U N Pokles dotykové teploty podlahy ΔΘ ΔΘ N Šíření vlhkostí konstrukcí Zkondenzovaná vodní pára uvnitř konstrukce G k G k,n Roční bilance kondenzace a vypařování vodní páry uvnitř konstrukce G k G V Šíření vzduchu konstrukcí a budovou Průvzdušnost Výměna vzduchu v místnostech Zpětné získávání tepla z odpadního vzduchu při nuceném větrání nebo klimatizaci Tepelná stabilita místnosti Pokles výsledné teploty v místnosti v zimním období Tepelná stabilita místnosti v letním období Energetická náročnost budovy Vývoj požadavků na tepelnětechnické vlastnosti budov TEPELNĚ-TECNICKÁ FUNKCE TEPELNĚ-VLHKOSTNÍ MIKROKLIMA 1,5 1 0,5 0 U (W/Km 2 ) ?? obvodová b v o d o v á stěna t ě n a střecha t ř e c h a nízkoenergetické domy Petr Hájek 2005

10 Hodnoty součinitele prostupu tepla U N pro budovy s převažující návrhovou vnitřní teplotou Θ = 20 C Stěnová konstrukce Požad. Doporuč. W/(m 2 K) W/(m 2 K) stěna venkovní lehká 0,30 0,20 těžká 0,38 0,25 stěna vnitřní z vytápěného k nevytápěnému prostoru 0,60 0,40 Součinitel prostupu tepla z vytápěného k částečně vytápěnému prostoru 0,75 0,50 mezi sousedními budovami 1,05 0,70 mezi prostory s ΔΘ 10 C 1,30 0,90 mezi prostory s ΔΘ 5 C 2,70 1,80 U = 1 / ( R i + R + R e ) [Wm -2 K -1 ] součinitel prostupu tepla R i = 1 / 8 [m 2 KW -1 ] odpor při přestupu tepla na vnitřní straně konstrukce R = ( d i / λ i ) [m 2 KW -1 ] tepelný odpor konstrukce R e = 1 / 23 [m 2 KW -1 ] odpor při přestupu tepla na vnější straně konstrukce λ i [Wm -1 K -1 ] součinitel tepelné vodivosti i-té vrstvy SOUČINITEL PROSTUPU TEPLA

11 AkusPcká funkce - význam plošné hmotnosp z hlediska vzduchové neprůzvučnosp konstrukce Stavební index vzduchové neprůzvučnosp (ČSN ): Chráněná místnost Hlučná (vysílací) místnost R w obytná místnost bytu ostatní místnosl téhož bytu 42 db ProPpožární funkce obytné místnosp druhých bytů / domů schodiště, chodby hlučné provozy Minimální požadovaná požární odolnost stěn v minutách: 53 db / 57 db 52 db db Stupeň požár. bezpečnosti požárního úseku I II III IV V VI VII požární stěna v podzemním podlaží požární stěna v nadzemním podlaží požární stěna v posledním nadzemním podlaží AKUSTICKÁ A PROTIPOŽÁRNÍ FUNKCE

12 TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

13 Zděné konstrukce PRVEK PRO ZDĚNÍ + MALTA + VAZBA ZDIVA = ZDĚNÁ KONSTRUKCE druhy malt - vápenné malty, vápenocementové malty, cementové malty - hliněná, lepidla, PUR pěna vazba zdiva TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

14 Malty (ČSN Malty pro stavební účely) Malta: Stavivo vzniklé zatvrdnutím čerstvé malty určené ke vzájemnému spojení stavebních prvků a dílců a k úpravě povrchu stavebních konstrukcí. - malta čestvá: promísená směs drobného kameniva, pojiva, přísad a vody Třídění malt podle pojiva: a) vápenné malty - obyčejné (hrubé) MV - jemné MVJ b) vápenocementové - obyčejné (hrubé) MVC - jemné MVCJ - pro šlechtěné omítky MVCO orientační pevnost v tlaku do 1,0 MPa 1,0 2,5 MPa c) vápenosádrové MVS d) sádrové MS e) cementové - obyčejné (hrubé) MC - pro cementový postřik MCP 5-15 MPa Pevnost malty: průměrná pevnost malty v tlaku zjištěná zkouškou SVISLÉ KONSTRUKCE Z CIHELNÝCH MATERIÁLŮ - MALTY

15 Značka malty: číslo odpovídající pevnosti malty v tlaku po 28 dnech v MPa, pod kterou nesmí klesnout průměrná hodnota z výsledků zkoušek této malty Značky: 0, 0.4, 1, 2.5, 5, 10, 15, 20, 25, 30, 33 MPa Třídění malt podle objemové hmotnosti: a) do 1100 kg/m 3 - malty tepelně izolační b) kg/m 3 - malty vylehčené c) kg/m 3 - malty obyčejné d) více než 2300 kg/m 3 - malty těžké SVISLÉ KONSTRUKCE Z CIHELNÝCH MATERIÁLŮ - MALTY

16 Vazby zdiva SVISLÉ KONSTRUKCE Z CIHELNÝCH MATERIÁLŮ

17 Vazby zdiva SVISLÉ KONSTRUKCE Z CIHELNÝCH MATERIÁLŮ

18 Vazby zdiva z tvárnic: - využi` tvárnic modulového a doplňkového formátu SVISLÉ KONSTRUKCE Z CIHELNÝCH MATERIÁLŮ

19

20

21 Vyztužené zdivo příčné vyztužení tlačeného prvku vrstvené vyztužené konstrukce (v ložných spárách) vyztužení železobetonovými sloupky v dutinách zdicích prvků TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

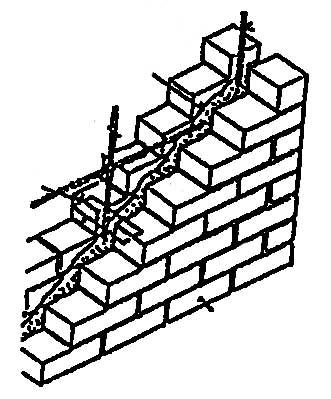

22 příčné vyztužení tlačených prvků TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

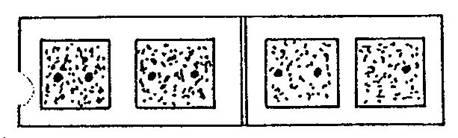

23 vyztužení železobetonovými sloupky v dupnách zdících prvků TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

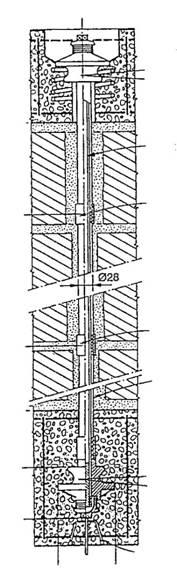

24 Předepnuté zdivo SVISLÉ KONSTRUKCE Z CIHELNÝCH MATERIÁLŮ

25 Monolitické konstrukce bednění systémové bednění ztracené bednění Výhody: - tvarová a konstrukční variabilita - rychlost výstavby Nevýhody: - mokrý proces, klimapcká omezení - reologické změny betonu - technologická náročnost TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

26

27

28 Prefabrikované konstrukce princip stykování požadavky na styky Výhody: - rychlost výstavby - eliminování reologických změn - omezení mokrého procesu na stavbě - možnost výstavby i při nízkých teplotách Nevýhody: - vysoké dopravní náklady - nutná technologická vyspělost dodavatele TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

29

30

31 Prefa-monolitické konstrukce stěn Výhody: - rychlost výstavby - redukce vyztužování na stavbě - prefabrikovaná část tvoří ztracené bednění Nevýhody: - tvarová a modulová omezení - nutná technologická vyspělost dodavatele - nosné až po zmonolitnění TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

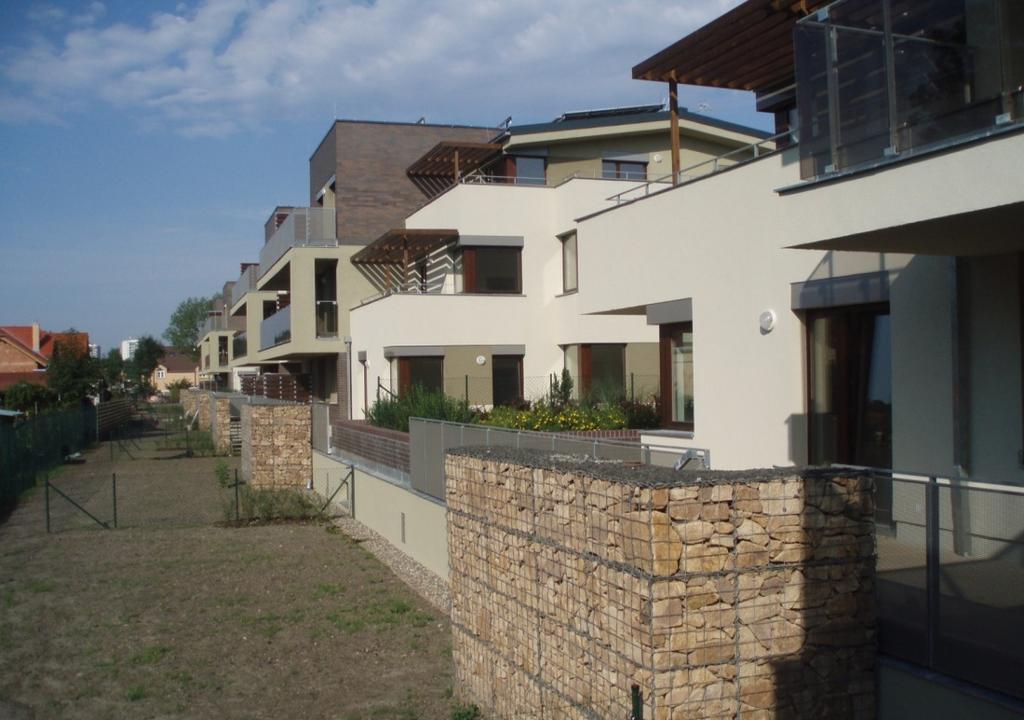

32 Stěny z gabionů

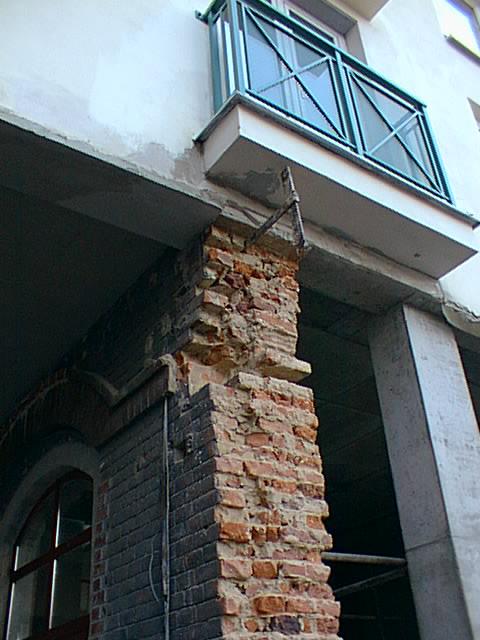

33 Ztužující věnce a kleštiny funkce k zachycení tahových sil od účinků: - nerovnoměrného sedání - různého zatížení a tím normálového stlačení k zajištění horizontální tuhosti budovy k zajištění stability svislých konstrukcí zední kleštiny TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

34 ztužující železobetonové věnce TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ

35 zálivková výztuž TECHNOLOGICKÉ VARIANTY PRINCIPY KONSTRUKČNÍHO ŘEŠENÍ
