1 Konference VIZE V AUTOMATIZACI A M2M Situační povědomí Nový trend v uživatelských rozhraních pro průmyslové HMI aplikace Michal Tauchman, Pantek (CS)

2 Pantek (CS) s.r.o. Založena v r jako autorizovaný distributor produktů Wonderware pro průmyslovou automatizaci Působíme v České republice a na Slovensku Zastupujeme rovněž spol. AUVESY, Network Vision, Brad Zajišťujeme a organizujeme Prezentace Technické konzultace Obchodní činnost Školení Technickou podporu Uživatelské konference a semináře aj.

3 Situační povědomí Grafická ergonomie a situační povědomí Obecná problematika vytváření přehledné HMI grafiky pro efektivní zobrazení nestandardních stavů

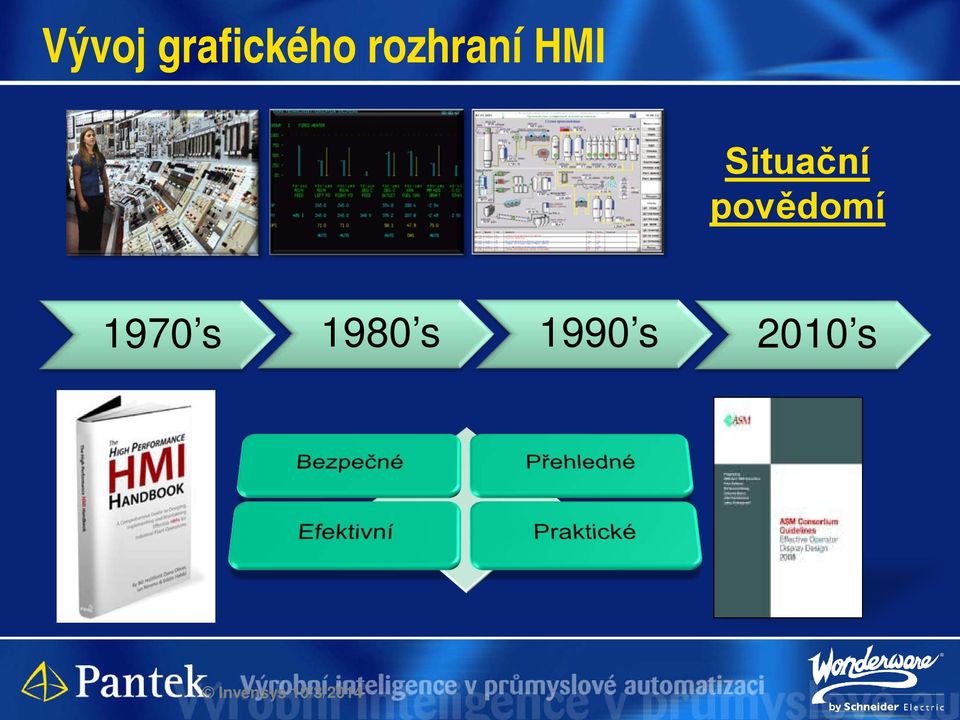

4 Vývoj grafického rozhraní HMI Situační povědomí 1970 s 1980 s 1990 s 2010 s Invensys 10/3/2014

5 Trendy v průmyslových aplikacích Nárůst velikosti a složitosti řešení vs. Vyšší objemy dat Vyšší stupeň automatizace Redukce personálu Důsledky pro výrobní operátory Vyšší zátěž Nutnost sledovat větší množství dat Důležité detaily zanikají Horší povědomí o sledované výrobní technologii

6 Grafická ergonomie a situační povědomí Barvy a tvary v obrazovkách HMI

7 Malý test na hledání dle barev Znáte hru Kde je Waldo? Walda lze jednoduše identifikovat dle barevného oblečení Pravidla hry: Najděte Walda mezi ostatními postavami co nejrychleji

8

9 Barvy a zvýraznění Barvy jsou velmi účinný způsob pro upoutání pozornosti Oči se automaticky zaměří na barevné objekty Tzv. pop out efekt V obrázku najděte znaky L a I Zdroj: NASA Ames Research Center Color Usage Lab

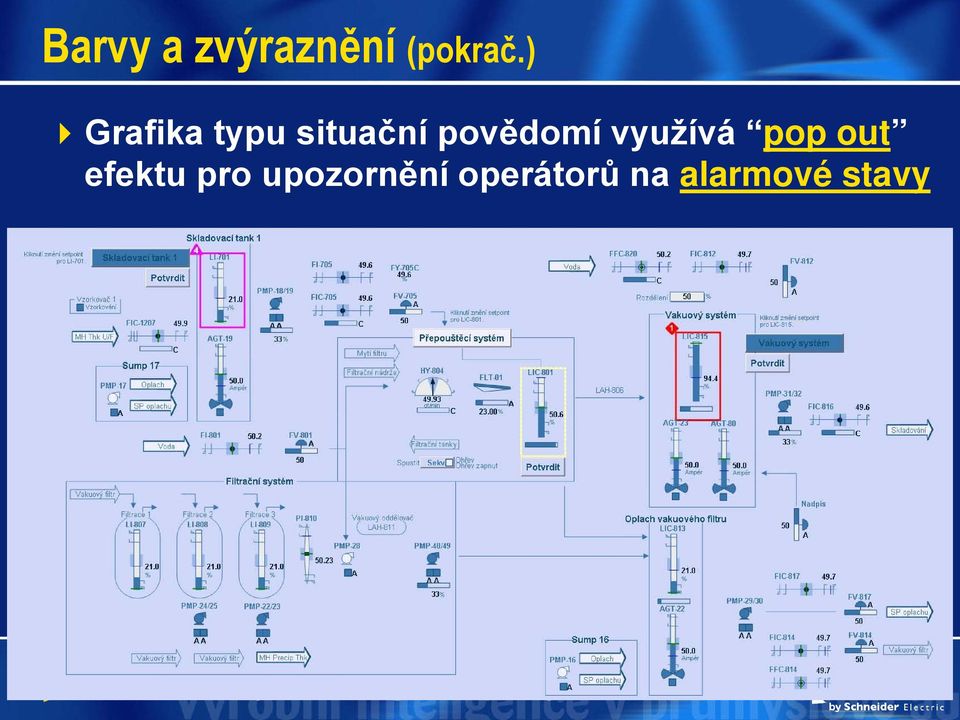

10 Barvy a zvýraznění (pokrač.) Grafika typu situační povědomí využívá pop out efektu pro upozornění operátorů na alarmové stavy

11 Barvy a zvýraznění (pokrač.) Nepřehánět s množstvím barev Efekt zvýraznění potom nemusí nastat Zkuste najít v obrázku znak I

12 Barvoslepost Další důvod pro střídmé používání barev ~8% mužů a ~1% žen trpí určitou formou barvosleposti Co vidíte? Lidé s normálním viděním vidí číslo 74. Pokud vidíte číslo 21 nebo nevidíte žádné číslo, může se jednat o určitou formu barvoslepostí (červená - zelená)

13 Tvary výstražných objektů Velmi důležité symboly mají často jasně rozeznatelné tvary Účelem je rychlé rozpoznání symbolu Např. znak STOP má 3 jedinečné vlastnosti Tvar osmiúhelníku Slovo STOP Červená barva Grafický symbol pro alarmy typu sit. povědomí má také 3 jedinečné vlastnosti Barva Tvar 2 Štítek s označením závažnosti alarmu

14 Grafická ergonomie a situační povědomí Data nejsou informace

15 Samotná data ještě nejsou informace Je váš mazlíček nemocný? Výsledek rozboru krve Test Výsledek HCT 31.7% HGB 10.2 g/dl MCHC /dl WBC 9.2 x10 9 /L GRANS 6.5 x10 9 /L L/M 2.7 x10 9 /L PLT 310 x10 9 /L

16 Převedení dat na informace Výsledek rozboru krve Test Výsledek Rozsah Indikátor hodnoty Nízká Normální Vysoká HCT 31.7% HGB 10.2 g/dl MCHC /dl WBC 9.2 x10 9 /L GRANS 6.5 x10 9 /L L/M 2.7 x10 9 /L PLT 310 x10 9 /L

17 Informace = data v souvislostech Informace zobrazují data v kontextu Data bez souvislostí nutí operátory pamatovat si nebo hledat související hodnoty Data bez kontextu Jak daleko je hodnota od žádané hodnoty? Jak daleko je hodnota od alarmové meze? Je hodnota v normálním pracovním rozsahu? Při stresových situacích nastává pomalejší vyhodnocení dat operátorem možnost vzniku nákladných chyb

18 Grafická ergonomie a situační povědomí Úroveň situačního povědomí

19 Obrazovka HMI nízké situační povědomí

20 Obrazovka HMI vysoké situační povědomí I.

21 Obrazovka HMI vysoké situační povědomí II.

22 Grafická ergonomie a situační povědomí Strukturování závažnosti událostí a HMI obrazovek

23 Čtyři kategorie závažnosti alarmu Členění alarmů podle závažnosti do 4 kategorií podle rozsahu priorit Kritická závažnost Vysoká závažnost Střední závažnost Nízká závažnost Závažnost 1 pouze pro Alarmy související s kritickou situací (havárie, bezpečnost, zdraví) Události nejsou alarmy Samostatná kategorie

24 Agregace alarmů Nová funkčnost pro systémovou sumarizaci alarmů V komplexních objektech V hierarchii modelu Rychlá identifikace Ve kterých částech technologie (hierarchii modelu) jsou alarmy, jaké závažnosti a jejich počet? Kde jsou nejzávažnější (kritické) alarmy? Agregace alarmů v hierarchii

25 Závažnosti a agregace alarmů využití v praxi I. Rychlá navigace na místo vzniku alarmu

26 Závažnosti a agregace alarmů využití v praxi II. Navigace, filtrace, potvrzování Spolehlivé upoutání pozornosti

27 Efektivní struktura vizualizačních obrazovek Nešvary při návrhu vizualizačních obrazovek Prosté převzetí technických výkresů potrubí a instrumentačních prvků doplněné o navigační lištu Zobrazení informací tak hustě, jak je to jen možné Vhodný přístup umožní operátorům sledovat pouze tolik položek, aby byli schopni rychle rozpoznat abnormální stavy Operátor získá situační povědomí o procesu Může snadno a rychle zjistit více informací a reagovat na situaci Optimální je rozdělení vizualizačních obrazovek do čtyřech úrovní

28 Efektivní struktura vizualizačních obrazovek II. První úroveň připomíná palubní desku Zobrazuje celkový přehled výrobních cílů

29 Efektivní struktura vizualizačních obrazovek III. Druhá úroveň provádění zásahů nebo zjišťování dalších informací Obvykle hlavní místo pro ovládání technologie

30 Efektivní struktura vizualizačních obrazovek IV. Třetí úroveň detailní procesní informace Typicky zobrazují potrubí a instrumentační prvky

31 Efektivní struktura vizualizačních obrazovek V. Čtvrtá úroveň pomocné informace Typicky trendy, analytické nástroje událostí a alarmů, optimalizaci řídicích smyček apod.

32 Situační povědomí Další informace

33 Popsané techniky a objekty jsou k dispozici 2014

34 Další informace Časopis AUTOMA, číslo 8-9 (září 2014) Článek Situační povědomí na straně 74 Dokument Situational Awareness - white paper v sekci Produkty/ Wonderware software/ InTouch

35 Situační povědomí Děkuji za Vaši pozornost
