HP-6002AC Stručný návod k instalaci / v1.0

Transkript

1 HP-6002AC Stručný návod k instalaci / v1.0

2 PŘEDSTAVENÍ VÝROBKU Děkujeme vám, že jste se rozhodli pro nákup AV600 PowerLine adaptéru s integrovanou síťovou zásuvkou. Pomocí tohoto adaptéru budete moci snadno a rychle vytvořit domácí počítačovou síť, která využívá existující elektroinstalační vodiče, nevyžaduje složitou konfiguraci a další kabely. Při vytváření počítačové sítě postupujte podle tohoto návodu. Obsah balení Předtím, než začnete výrobek používat, zkontrolujte prosím, zda v balení nechybí žádná položka a pokud by se tak stalo, obraťte se na svého prodejce: HP-6002AC Powerline adaptér 1x Stručný návod k instalaci 1x Disk CD s průvodcem pro nastavení (Setup Wizard), uživatelskou příručkou a vícejazyčným stručným návodem k instalaci 1x Kabel sítě Ethernet 1x HP-6002ACK Powerline adaptér 2x Stručný návod k instalaci 1x Disk CD s průvodcem pro nastavení (Setup Wizard), uživatelskou příručkou a vícejazyčným stručným návodem k instalaci 1x Kabel sítě Ethernet 2x 1

3 Popis výrobku LED indikátory Stav LAN PLC PWR (napájení) Zelený Bliká Nesvítí Zelený Nesvítí Zelený Nesvítí Popis Port LAN je připojen k místní síti Připojení k LAN je aktivní (přenášejí se data) Port LAN není připojen k místní síti Když zařízení provádí detekci síťového připojení, zelený indikátor se rozsvítí a zelený pomalu bliká. Když zařízení přenáší data, zelený indikátor svítía zelený bliká rychle. Není detekováno žádné další zařízení PLC Zapnuté napájení Vypnuté napájení Poznámka: Zařízení přejde do pohotovostního stavu a všechny LED indikátory zhasnou, jestliže se během 60 sekund neuskuteční žádný přenos dat, včetně případu, kdy bude odpojen ethernetový kabel. 2

4 Rozhraní Integrovaná síťová zásuvka Port sítě Ethernet. Group/Skupina Reset /reset Popis Integrovaná zásuvka umožňuje připojit další zařízení nebo prodlužovací kabel stejně, jako obyčejná síťová zásuvka. Jedná se o port typu Gigabit Ethernet, který slouží k připojení počítače nebo jiných zařízení vybavených síťovými porty. Automatické vytvoření šifrované síťové skupiny powerline (stiskněte tlačítko na méně než 3 sekundy). Odpojení od šifrované síťové skupiny powerline (tlačítko stiskněte nejméně na 8~12 sekund). Obnovenívýchozí(tovární) konfigurace powerline adaptéru (tlačítko stiskněte nejméně na 8~12 sekund). 3

5 Instalace hardwaru ZAČÍNÁME 1. Powerline adaptér zapojte přímo do síťové zásuvky. Nepřipojujte jej do vícenásobné zásuvky nebo do zdroje nepřerušitelného napájení(ups). 2. Jestliže potřebujete použít několik dalších zásuvek pro napájení ostatních zařízení, připojte do integrované zásuvky adaptéru prodlužovací kabel s potřebným počtem zásuvek a adaptér zapojte přímo do nástěnné zásuvky, viz níže. Síťová zásuvka adaptéru je opatřena filtrem, který může zlepšit spolehlivost přenosu dat v počítačové síti. 3. Mějte na paměti, že adaptéry AV200 (řada Edimax HP-200x) a AV500 (řada Edimax HP-510x) a AV600 (řada Edimax HP-600x) spolu mohou přímo komunikovat. Powerline adaptéry AV200 a AV500 a AV600 lze používat v elektroinstalačním rozvodu domácnosti společně s adaptéry 14Mb/s a 85Mb/s aniž by se navzájem rušily, ale nebudou spolu moci komunikovat. 4

6 Vytvoření sítě powerline 1. Powerline adaptér připojte k routeru ethernetovým kabelem a pak jej připojte do síťové zásuvky. 2. Připojte druhý powerline adaptér k vašemu počítači a pak jej připojte do síťové zásuvky. Poznámka: K adaptéru také můžete připojit tiskárnu, set top box, herní konzolu, televizor nebo jiné zařízení se síťovým portem a připojit je k síti powerline. 3. Zkontrolujte, zda se na obou PLC adaptérech rozsvítily LED indikátory PLC a LAN. 4. Počítač a router bude do sítě, tvořené vedením elektrické sítě, připojen automaticky. 5

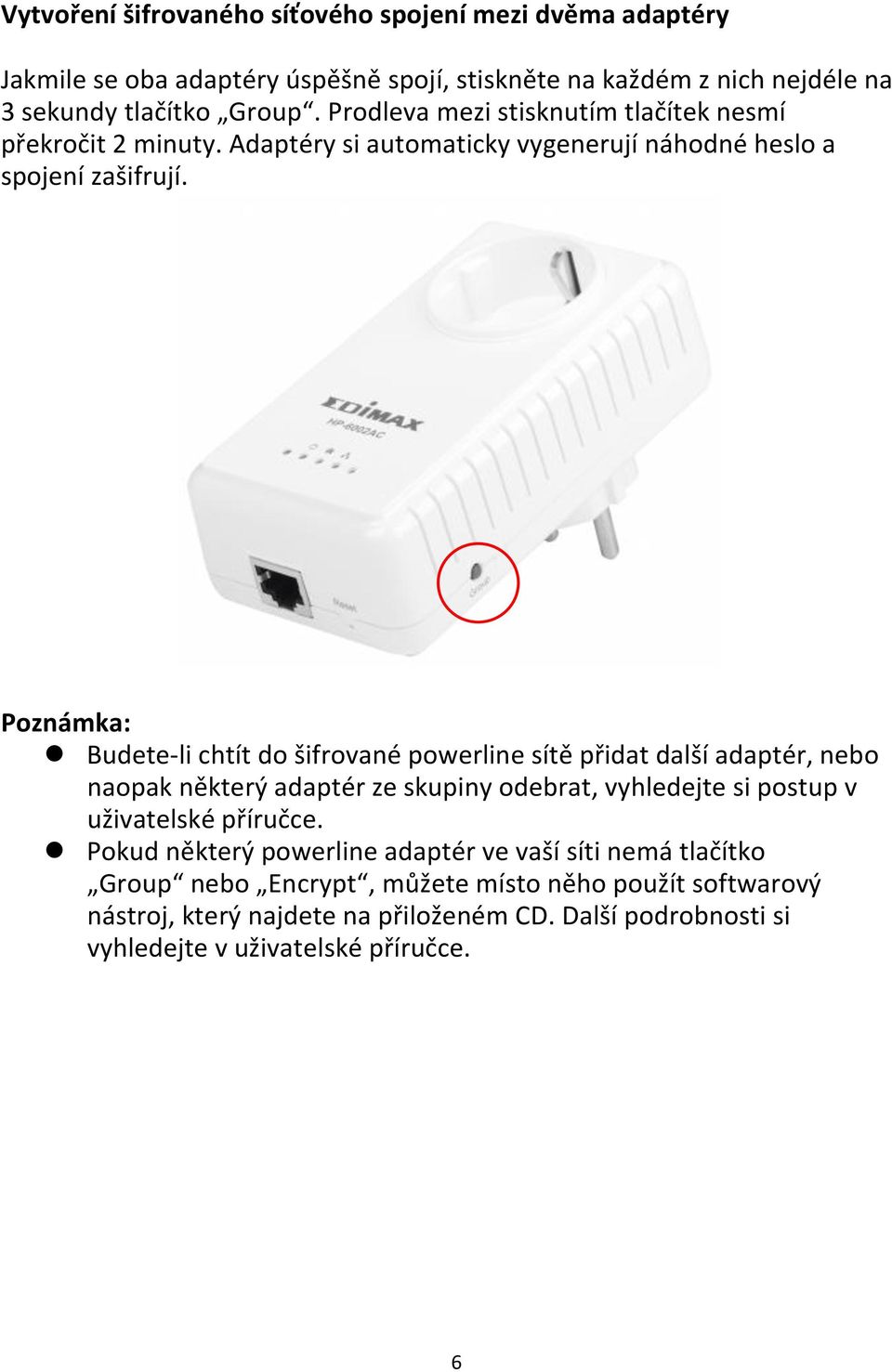

7 Vytvoření šifrovaného síťového spojení mezi dvěma adaptéry Jakmile se oba adaptéry úspěšně spojí, stiskněte na každém z nich nejdéle na 3 sekundy tlačítko Group. Prodleva mezi stisknutím tlačítek nesmí překročit 2 minuty. Adaptéry si automaticky vygenerují náhodné heslo a spojení zašifrují. Poznámka: Budete-li chtít do šifrované powerline sítě přidat další adaptér, nebo naopak některý adaptér ze skupiny odebrat, vyhledejte si postup v uživatelské příručce. Pokud některý powerline adaptér ve vaší síti nemá tlačítko Group nebo Encrypt, můžete místo něho použít softwarový nástroj, který najdete na přiloženém CD. Další podrobnosti si vyhledejte v uživatelské příručce. 6

8 COPYRIGHT Copyright Edimax Technology Co., Ltd. all rights reserved. No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language or computer language, in any form or by any means, electronic, mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written permission from Edimax Technology Co., Ltd. Edimax Technology Co., Ltd. makes no representations or warranties, either expressed or implied, with respect to the contents hereof and specifically disclaims any warranties, merchantability, or fitness for any particular purpose. Any software described in this manual is sold or licensed as is. Should the programs prove defective following their purchase, the buyer (and not this company, its distributor, or its dealer) assumes the entire cost of all necessary servicing, repair, and any incidental or consequential damages resulting from any defect in the software. Edimax Technology Co., Ltd. reserves the right to revise this publication and to make changes from time to time in the contents hereof without the obligation to notify any person of such revision or changes. The product you have purchased and the setup screen may appear slightly different from those shown in this QIG. For more information about this product, please refer to the user manual on the CD-ROM. The software and specifications are subject to change without notice. Please visit our website for updates. All brand and product names mentioned in this manual are trademarks and/or registered trademarks of their respective holders. Edimax Technology Co., Ltd. Add: No. 3, Wu-Chuan 3rd Rd., Wu-Ku Industrial Park, New Taipei City, Taiwan Tel: sales@edimax.com.tw 7

9 English: Français: Čeština: Polski: EU Declaration of Conformity This equipment is in compliance with the essential requirements and other relevant provisions of Directive 2004/108/EC, 2009/125/EC. Cet équipement est conforme aux exigences essentielles et autres dispositions de la directive 2004/108/EC, 2009/125/EC Toto zařízení je v souladu se základními požadavky a ostatními příslušnými ustanoveními směrnic 2004/108/EC, 2009/125/EC. Urządzenie jest zgodne z ogólnymi wymaganiami oraz szczególnymi warunkami określonymi Dyrektywą UE 2004/108/EC, 2009/125/EC. Română: Acest echipament este în conformitate cu cerinţele esenţiale şi alte prevederi relevante ale Directivei 2004/108/EC, 2009/125/EC. Русский: Это оборудование соответствует основным требованиям и положениям Директивы 2004/108/EC, 2009/125/EC. Magyar: Ez a berendezés megfelel az alapvető követelményeknek és más vonatkozó irányelveknek (2004/108/EC, 2009/125/EC) Türkçe: Bu cihaz 2004/108/EC, 2009/125/EC direktifleri zorunlu istekler ve diğer hükümlerle ile uyumludur. Українська: Обладнання відповідає вимогам і умовам директиви 2004/108/EC, 2009/125/EC. Slovenčina: Toto zariadenie spĺňa základné požiadavky a ďalšie príslušné ustanovenia smerníc 2004/108/EC, Deutsch: Español: Italiano: 2009/125/EC. Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 2004/108/EC, 2009/125/EC. El presente equipo cumple los requisitos esenciales de la Directiva 2004/108/EC, 2009/125/EC. Questo apparecchio è conforme ai requisiti essenziali e alle altre disposizioni applicabili della Direttiva 2004/108/EC, 2009/125/EC. Nederlands: Dit apparaat voldoet aan de essentiële eisen en andere van toepassing zijnde bepalingen van Português: Norsk: Svenska: Dansk: Suomi: richtlijn 2004/108/EC, 2009/125/EC. Este equipamento cumpre os requesitos essênciais da Directiva 2004/108/EC, 2009/125/EC. Dette utstyret er i samsvar med de viktigste kravene og andre relevante regler i Direktiv 2004/108/EC, 2009/125/EC. Denna utrustning är i överensstämmelse med de väsentliga kraven och övriga relevanta bestämmelser i direktiv 2004/108/EC, 2009/125/EC. Dette udstyr er i overensstemmelse med de væ sentligste krav og andre relevante forordninger i direktiv 2004/108/EC, 2009/125/EC. Tämä laite täyttää direktiivien 2004/108/EC, 2009/125/EC oleelliset vaatimukset ja muut asiaankuuluvat määräykset. WEEE Directive & Product Disposal At the end of its serviceable life, this product should not be treated as household or general waste. It should be handed over to the applicable collection point for the recycling of electrical and electronic equipment, or returned to the supplier for disposal. 8

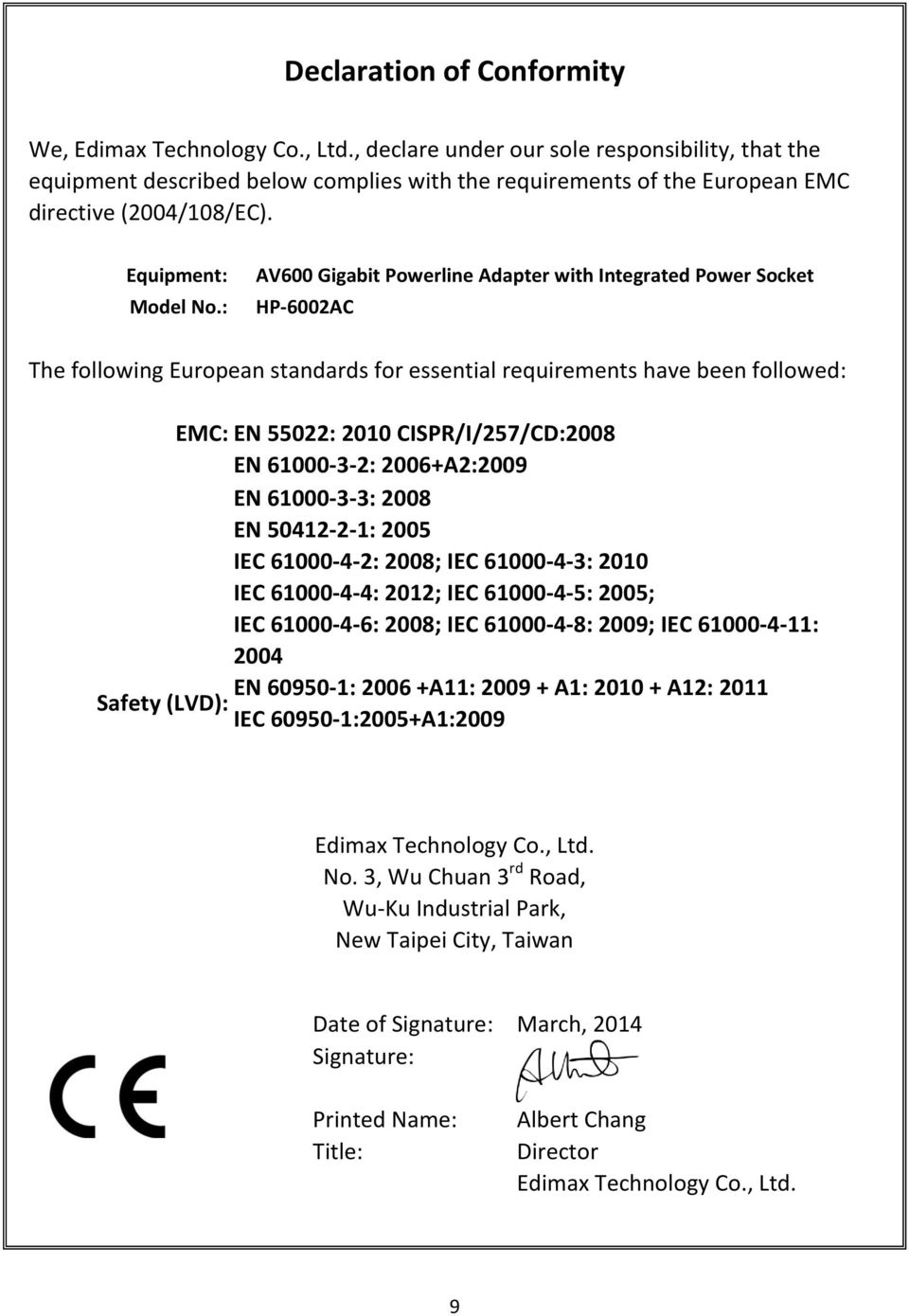

10 Declaration of Conformity We, Edimax Technology Co., Ltd., declare under our sole responsibility, that the equipment described below complies with the requirements of the European EMC directive (2004/108/EC). Equipment: Model No.: AV600 Gigabit Powerline Adapter with Integrated Power Socket HP-6002AC The following European standards for essential requirements have been followed: EMC: EN 55022: 2010 CISPR/I/257/CD:2008 EN : 2006+A2:2009 EN : 2008 EN : 2005 IEC : 2008; IEC : 2010 IEC : 2012; IEC : 2005; IEC : 2008; IEC : 2009; IEC : 2004 EN : A11: A1: A12: 2011 Safety (LVD): IEC :2005+A1:2009 Edimax Technology Co., Ltd. No. 3, Wu Chuan 3 rd Road, Wu-Ku Industrial Park, New Taipei City, Taiwan Date of Signature: March, 2014 Signature: Printed Name: Title: Albert Chang Director Edimax Technology Co., Ltd. 9
