1 OK F1126 min. 1,5 m VERZE CZ 1.10 PROJEKTOVÝ PODKLAD min. 1,5 m min. 1,5 m min. 5 m min. 1 m plošný zemní kolektor min. 10 m min. 5 m jiné vedení či objekty geotermální vrty Energetický systém (vytápění) Akumulační nádrž (taktovací zásobník) Vnější zdroj tepla Potřebné bezpečnostní zařízení Primární okruh

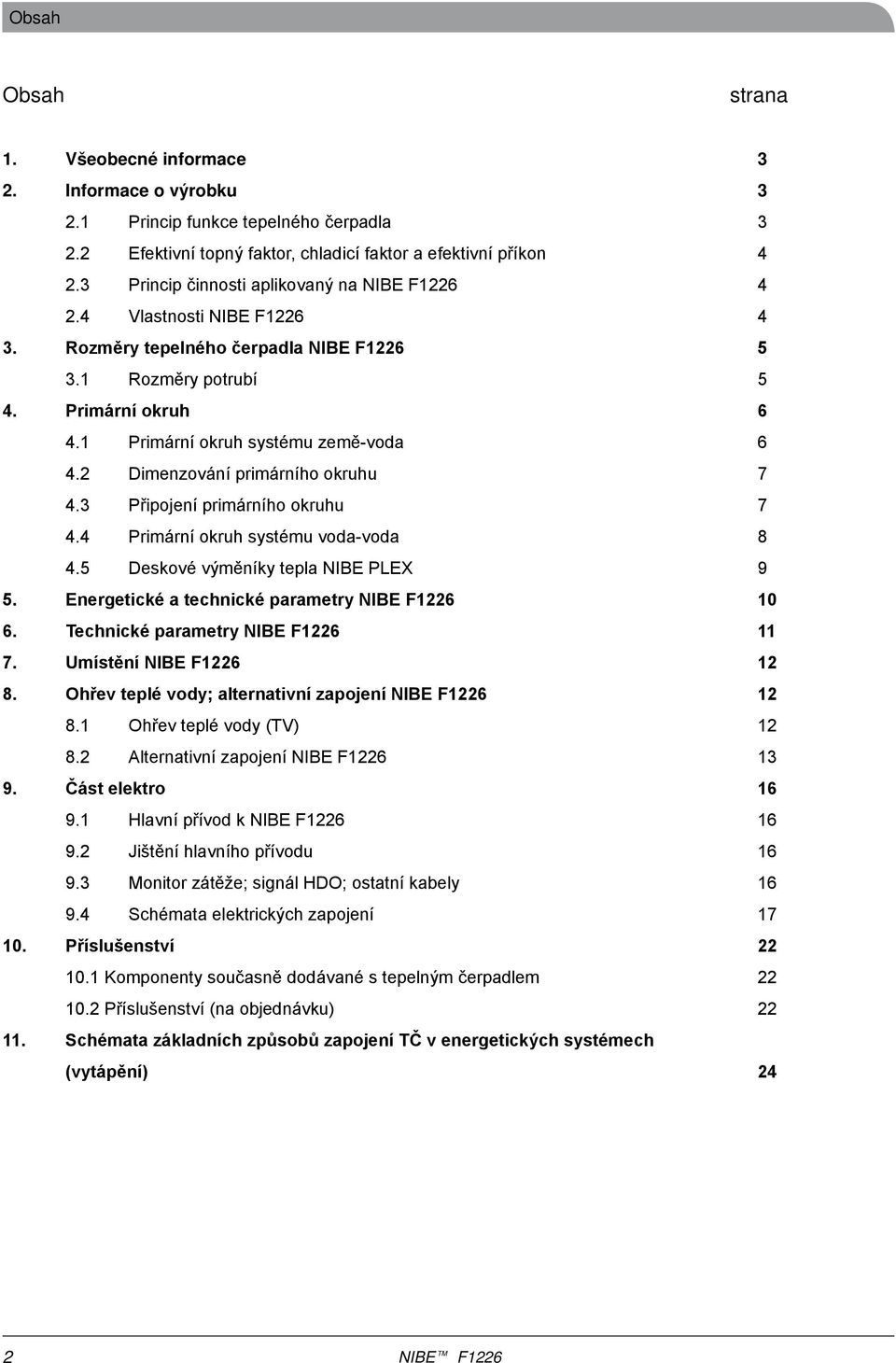

2 Obsah Obsah strana 1. Všeobecné informace 3 2. Informace o výrobku Princip funkce tepelného čerpadla Efektivní topný faktor, chladicí faktor a efektivní příkon Princip činnosti aplikovaný na Vlastnosti 4 3. Rozměry tepelného čerpadla Rozměry potrubí 5 4. Primární okruh Primární okruh systému země-voda Dimenzování primárního okruhu Připojení primárního okruhu Primární okruh systému voda-voda Deskové výměníky tepla PLEX 9 5. Energetické a technické parametry Technické parametry Umístění Ohřev teplé vody; alternativní zapojení Ohřev teplé vody (TV) Alternativní zapojení Část elektro Hlavní přívod k Jištění hlavního přívodu Monitor zátěže; signál HDO; ostatní kabely Schémata elektrických zapojení Příslušenství Komponenty současně dodávané s tepelným čerpadlem Příslušenství (na objednávku) Schémata základních způsobů zapojení TČ v energetických systémech (vytápění) 24 2

3 Všeobecné informace, informace o výrobku 1. Všeobecné informace je systém pro vytápění a ohřev teplé vody pro malé a středně velké domy. Systém je tvořen primárním okruhem - venkovním plošným zemním kolektorem nebo geotermálním vrtem, který využívá geotermální energii ze země a předává jí do vnitřního modulu, který zajišťuje regulaci a rozvod tepla po domě. V případě čerpání tepla z vody tvoří primární okruh zpravidla studna sací a studna vsakovací; teplo je vnitřnímu modulu předáváno prostřednictvím vloženého okruhu s výměníkem tepla. je vhodný pro všechny druhy otopných soustav s teplovodním systémem vytápění, tedy systém s radiátory, podlahovým, stěnovým nebo kombinovaným vytápěním. může být instalován jak v novostavbách, tak ve stávajících objektech s původní otopnou soustavou. Je však třeba mít na paměti, že tepelné čerpadlo pracuje s jiným teplotním spádem než tomu bylo u původního zdroje tepla, proto je vhodné dimenze rozvodů a plochu otopných těles ověřit výpočtem. je kvalitní systém, nabízející dlouhou provozní životnost a spolehlivý provoz. 2. Informace o výrobku je kompletní, moderní systém tepelného čerpadla, který nabízí efektivní úsporu elektrické energie potažmo snížení emisí oxidu uhličitého. Vestavěný ohřívač teplé vody, elektrokotel a oběhová čerpadla ve vnitřním modulu, znamenají bezpečnou a hospodárnou výrobu tepelné energie. Teplo se získává ze země prostřednictvím primárního okruhu; z něj je dále teplo odebíráno ve výparníku chladicího okruhu, prostřednictvím chladiva (R 407C); v kondenzátoru je teplo předáno topné vodě. 2.1 Princip funkce tepelného čerpadla kompresor nasává a stlačuje páry chladiva; elektrická energie potřebná na pohon kompresoru se přemění v teplo, které je odvedeno chladivem do kondenzátoru; kondenzátor výměník tepla, ve kterém dochází ke kondenzaci par chladiva; teplo je předáno topné vodě otopné soustavy; výparník výměník tepla, ve kterém dochází k vypařování chladiva; prostřednictvím primárního okruhu, který získává geotermální teplo ze země nebo z vody; chladivo teplonosné médium (chemická sloučenina) vyznačující se schopností cyklicky měnit své skupenství; expanzní ventil škrtí kapalné chladivo; nastřikuje chladivo do výparníku; 3

4 Informace o výrobku 2.2 Efektivní topný faktor, chladicí faktor a efektivní příkon efektivní topný faktor COP poměr topného výkonu k efektivnímu příkonu jednotky chladicí faktor EER poměr celkového chladicího výkonu k efektivnímu příkonu efektivní příkon PE průměrný elektrický příkon jednotky (příkon kompresoru; příkony pro řídicí, regulační a bezpečnostní zařízení; poměrné příkony oběhových čerpadel) vyjádřený ve wattech (kilowattech) 2.3 Princip činnosti aplikovaný na tepelné čerpadlo získává geotermální teplo prostřednictvím primárního okruhu, v němž cirkuluje nemrznoucí kapalina (směs vody, glykolu nebo lihu) 2. ve výparníku předává nemrznoucí kapalina teplo chladivu, které se odpařuje, aby mohlo být stlačeno v kompresoru 3. chladivo při kondenzaci uvolňuje teplo, které je předáno topné vodě otopné soustavy 4. nemrznoucí kapalina, ochlazená ve výparníku opouští tepelné čerpadlo, aby mohlo dojít k cyklické výměně tepla v primárním okruhu 2.4 Vlastnosti je tvořen tepelným čerpadlem, ohřívačem teplé vody, elektrickým modulem, oběhovými čerpadly a řídicím systémem optimální roční topný faktor vnitřní jednotka s kompaktními rozměry ohřívač vody, elektrický modul a oběhová čerpadla součástí tepelného čerpadla vestavěné hodiny pro plánování extra teplé vody a snižování/zvyšování teploty na výstupu instalaci lze doplnit modulem na využití odpadního vzduchu FLM, který zajišťuje rekuperační větrání instalaci lze doplnit také konvektory s ventilátorem, které umožní zapojit chlazení vzduchem možnost připojení vnějších zdrojů tepla 4

5 Rozměry zařízení 3. Rozměry tepelného čerpadla * 650* Poznámka: Orientační rozměr přepravní klece TČ je 2150 x 700 x 700 mm * potrubí primárního okruhu lze variantně připojit ze shora nebo z obou stran. V případě připojení ze strany se primární potrubí natočí do požadovaného směru a potrubí se zkrátí na potřebnou délku. Vzhledem k tomu, že ohyby primárního potrubí tepelného čerpadla jsou tvořeny ohebnými kovovými hadicemi, lze výšku bočních přípojek změnit o několik centimetrů. 3.1 Rozměry potrubí 6-8 5

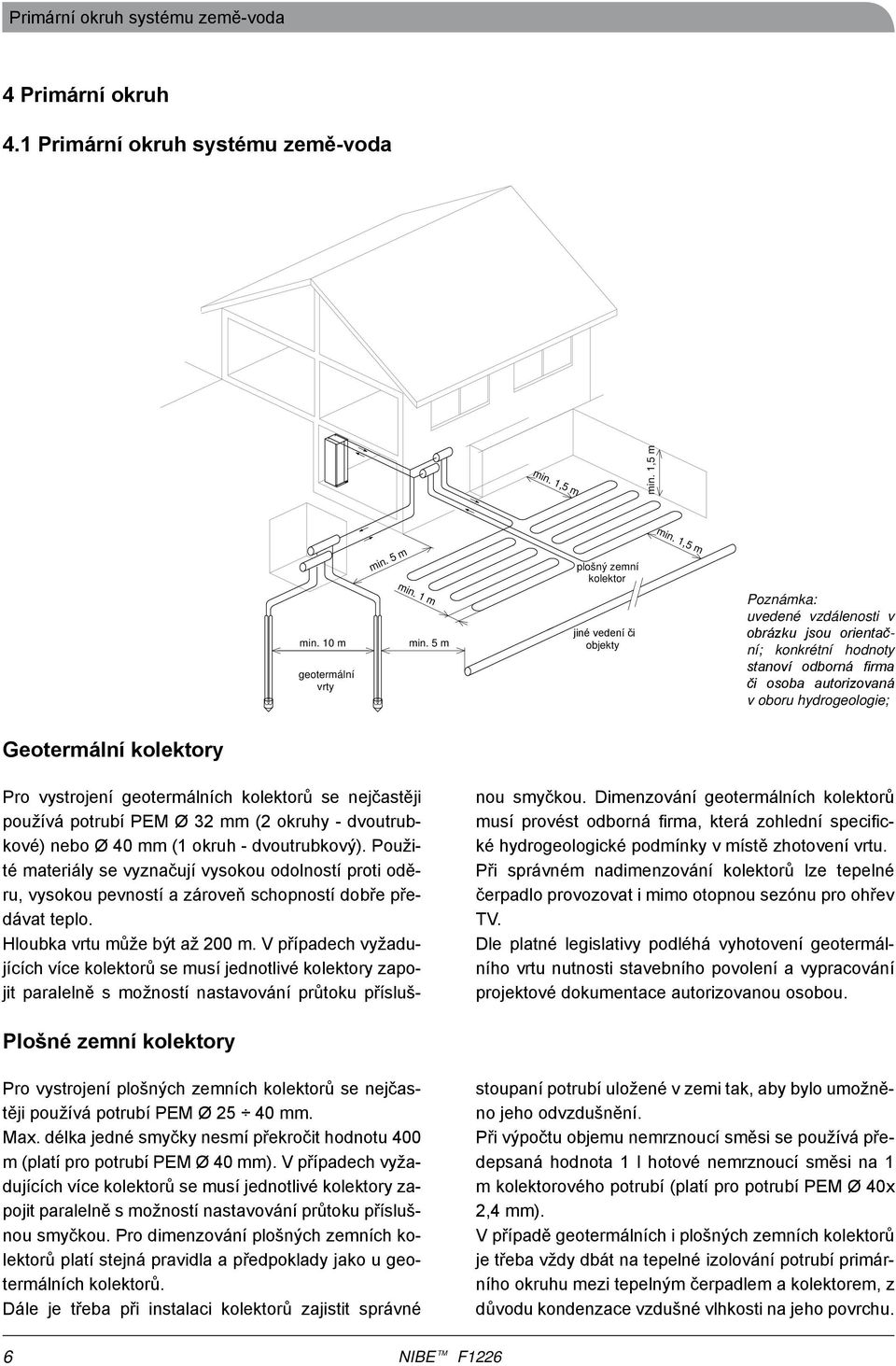

6 min. 1,5 m Primární okruh systému země-voda 4 Primární okruh 4.1 Primární okruh systému země-voda min. 1,5 m min. 1,5 m min. 10 m geotermální vrty min. 5 m min. 1 m min. 5 m plošný zemní kolektor jiné vedení či objekty Poznámka: uvedené vzdálenosti v obrázku jsou orientační; konkrétní hodnoty stanoví odborná firma či osoba autorizovaná v oboru hydrogeologie; Geotermální kolektory Pro vystrojení geotermálních kolektorů se nejčastěji používá potrubí PEM Ø 32 mm (2 okruhy - dvoutrubkové) nebo Ø 40 mm (1 okruh - dvoutrubkový). Použité materiály se vyznačují vysokou odolností proti oděru, vysokou pevností a zároveň schopností dobře předávat teplo. Hloubka vrtu může být až 200 m. V případech vyžadujících více kolektorů se musí jednotlivé kolektory zapojit paralelně s možností nastavování průtoku příslušnou smyčkou. Dimenzování geotermálních kolektorů musí provést odborná firma, která zohlední specifické hydrogeologické podmínky v místě zhotovení vrtu. Při správném nadimenzování kolektorů lze tepelné čerpadlo provozovat i mimo otopnou sezónu pro ohřev TV. Dle platné legislativy podléhá vyhotovení geotermálního vrtu nutnosti stavebního povolení a vypracování projektové dokumentace autorizovanou osobou. Plošné zemní kolektory Pro vystrojení plošných zemních kolektorů se nejčastěji používá potrubí PEM Ø mm. Max. délka jedné smyčky nesmí překročit hodnotu 400 m (platí pro potrubí PEM Ø 40 mm). V případech vyžadujících více kolektorů se musí jednotlivé kolektory zapojit paralelně s možností nastavování průtoku příslušnou smyčkou. Pro dimenzování plošných zemních kolektorů platí stejná pravidla a předpoklady jako u geotermálních kolektorů. Dále je třeba při instalaci kolektorů zajistit správné stoupaní potrubí uložené v zemi tak, aby bylo umožněno jeho odvzdušnění. Při výpočtu objemu nemrznoucí směsi se používá předepsaná hodnota 1 l hotové nemrznoucí směsi na 1 m kolektorového potrubí (platí pro potrubí PEM Ø 40x 2,4 mm). V případě geotermálních i plošných zemních kolektorů je třeba vždy dbát na tepelné izolování potrubí primárního okruhu mezi tepelným čerpadlem a kolektorem, z důvodu kondenzace vzdušné vlhkosti na jeho povrchu. 6

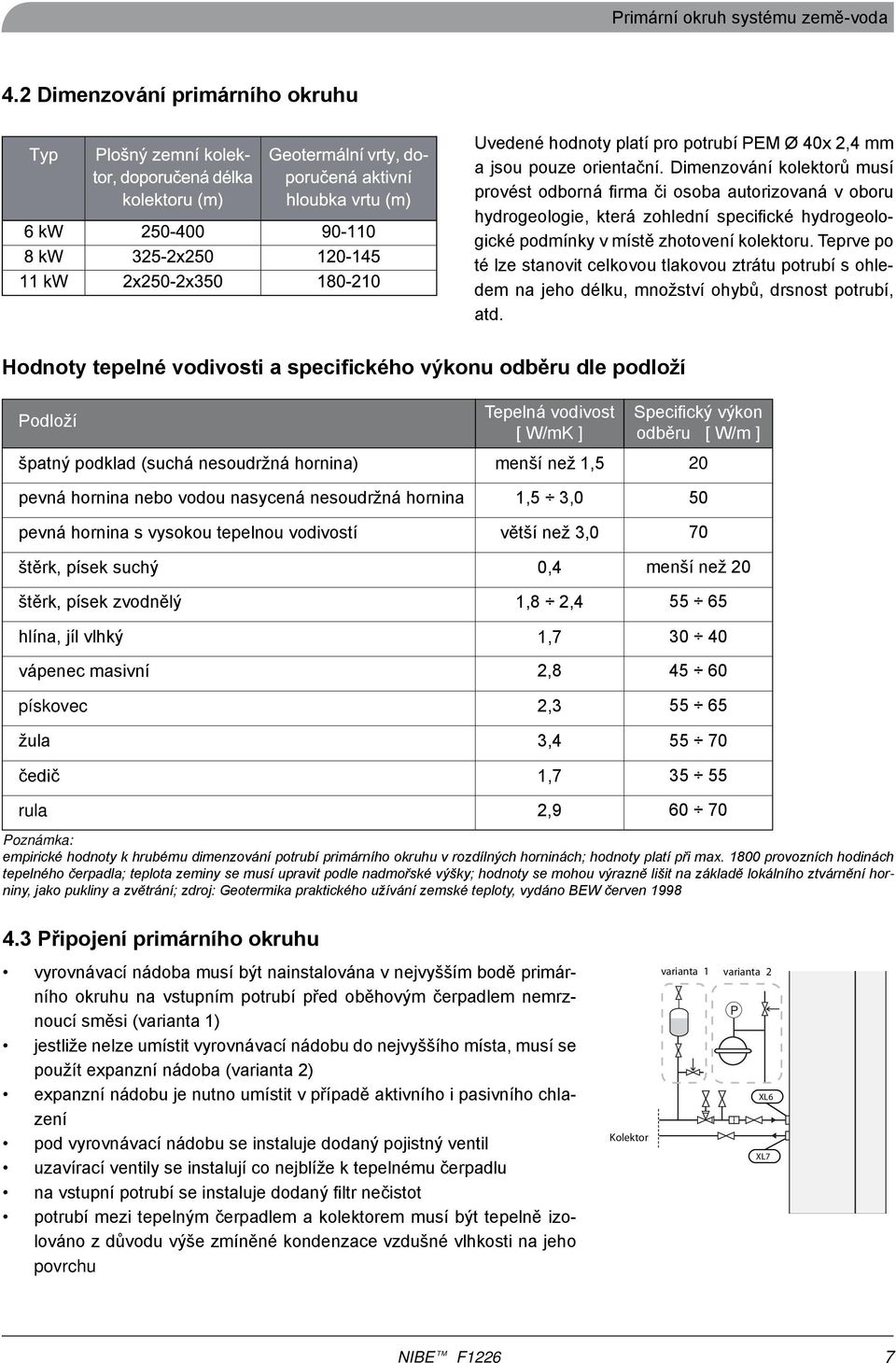

7 Primární okruh systému země-voda 4.2 Dimenzování primárního okruhu Uvedené hodnoty platí pro potrubí PEM Ø 40x 2,4 mm a jsou pouze orientační. Dimenzování kolektorů musí provést odborná firma či osoba autorizovaná v oboru hydrogeologie, která zohlední specifické hydrogeologické podmínky v místě zhotovení kolektoru. Teprve po té lze stanovit celkovou tlakovou ztrátu potrubí s ohledem na jeho délku, množství ohybů, drsnost potrubí, atd. Hodnoty tepelné vodivosti a specifického výkonu odběru dle podloží Podloží špatný podklad (suchá nesoudržná hornina) pevná hornina nebo vodou nasycená nesoudržná hornina pevná hornina s vysokou tepelnou vodivostí štěrk, písek suchý štěrk, písek zvodnělý hlína, jíl vlhký vápenec masivní pískovec žula čedič Tepelná vodivost [ W/mK ] menší než 1,5 1,5 3,0 větší než 3,0 0,4 1,8 2,4 1,7 2,8 2,3 3,4 1,7 Specifický výkon odběru [ W/m ] menší než rula 2, Poznámka: empirické hodnoty k hrubému dimenzování potrubí primárního okruhu v rozdílných horninách; hodnoty platí při max provozních hodinách tepelného čerpadla; teplota zeminy se musí upravit podle nadmořské výšky; hodnoty se mohou výrazně lišit na základě lokálního ztvárnění horniny, jako pukliny a zvětrání; zdroj: Geotermika praktického užívání zemské teploty, vydáno BEW červen Připojení primárního okruhu vyrovnávací nádoba musí být nainstalována v nejvyšším bodě primárního okruhu na vstupním potrubí před oběhovým čerpadlem nemrznoucí směsi (varianta 1) jestliže nelze umístit vyrovnávací nádobu do nejvyššího místa, musí se použít expanzní nádoba (varianta 2) expanzní nádobu je nutno umístit v případě aktivního i pasivního chlazení pod vyrovnávací nádobu se instaluje dodaný pojistný ventil uzavírací ventily se instalují co nejblíže k tepelnému čerpadlu na vstupní potrubí se instaluje dodaný filtr nečistot potrubí mezi tepelným čerpadlem a kolektorem musí být tepelně izolováno z důvodu výše zmíněné kondenzace vzdušné vlhkosti na jeho povrchu Kolektor varianta 1 varianta 2 P XL6 XL7 7

8 Primární okruh systému voda-voda 4.4 Primární okruh systému voda-voda studna čerpací min. 1,5 m studna vsakovací Poznámka: uvedená vzdálenost v obrázku je orientační; konkrétní hodnoty stanoví odborná firma či osoba autorizovaná v oboru hydrogeologie; Studna čerpací a vsakovací Primární okruh tepelného čerpadla tvoří studna čerpací, do které je na potrubí pod vodní hladinu instalováno ponorné sací čerpadlo a studna vsakovací (případně zakopaná filtrační jednotka nebo hloubkový vrt), do které je potrubím voda, ochlazená tepelným čerpadlem, vracena zpět. O hloubce a umístění obou studní rozhoduje hydrogeologický průzkum, jenž provede odborná firma či autorizovaná osoba v oboru hydrogeologie. Zároveň je třeba provést čerpací zkoušku, která prokáže dostatečnou vydatnost zdroje s ohledem na požadovaný průtok navrženého tepelného čerpadla, dále pak pokles teploty při cyklickém čerpání vody. Kromě vydatnosti zdroje je třeba zajistit i schopnost vsakovací studny vodu vstřebat. Dle platné legislativy podléhá vyhotovení studní nutnosti stavebního povolení a vypracování projektové dokumentace autorizovanou osobou. Vložený okruh V případě připojení k otevřenému systému spodní vody musí existovat vložený okruh s ochranou proti mrazu, kvůli riziku znečištění a zamrznutí výparníku. K tomu je nutno instalovat doplňkový vestavěný výměník tepla PLEX. Okrajové podmínky pro navržení výměníků tepla PLEX: teplota vody ze studny 7/3 C ochlazení ΔT primární strany 3 K nemrznoucí směs ethylalkohol /voda 28/72% PLEX 8

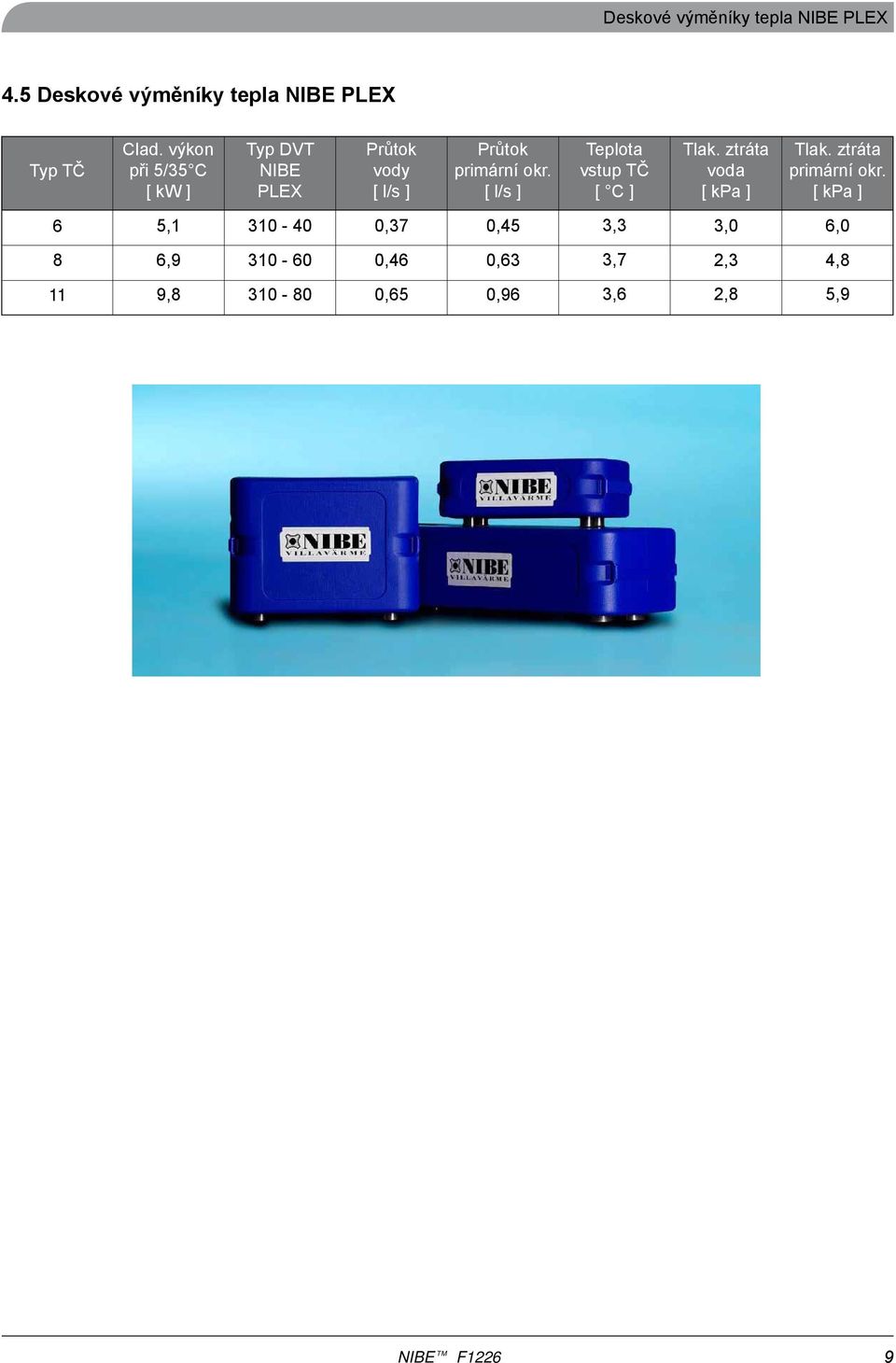

9 Deskové výměníky tepla PLEX 4.5 Deskové výměníky tepla PLEX Typ TČ Clad. výkon při 5/35 C [ kw ] Typ DVT PLEX Průtok vody [ l/s ] Průtok primární okr. [ l/s ] Teplota vstup TČ [ C ] Tlak. ztráta voda [ kpa ] Tlak. ztráta primární okr. [ kpa ] 6 5, ,37 0,45 3,3 3,0 6,0 8 6, ,46 0,63 3,7 2,3 4,8 11 9, ,65 0,96 3,6 2,8 5,9 9

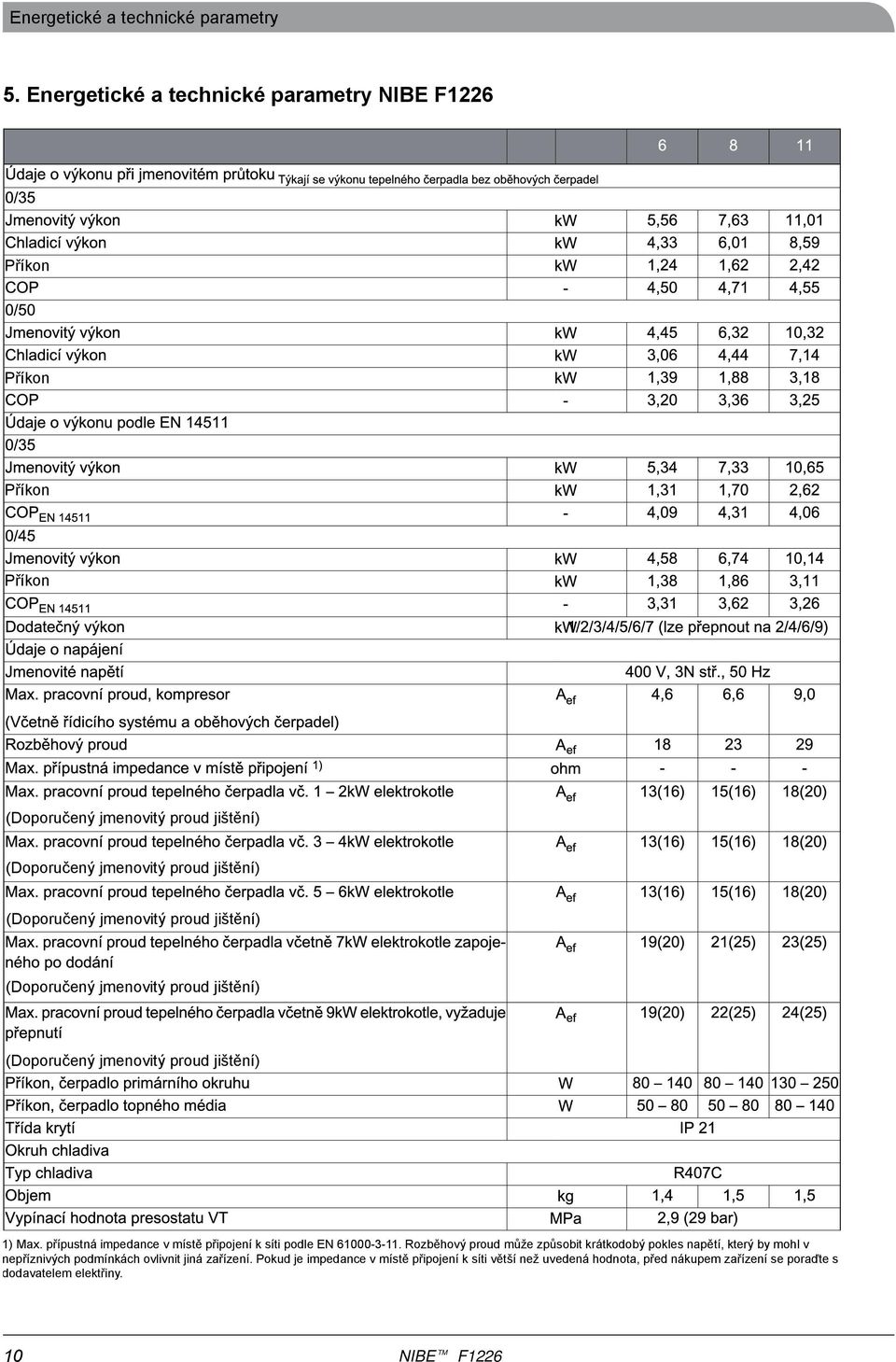

10 Energetické a technické parametry 5. Energetické a technické parametry Příkon Příkon Příkon Příkon (Doporučený jmenovitý proud jištění) (Doporučený jmenovitý proud jištění) (Doporučený jmenovitý proud jištění) (Doporučený jmenovitý proud jištění) (Doporučený jmenovitý proud jištění) 1) Max. přípustná impedance v místě připojení k síti podle EN Rozběhový proud může způsobit krátkodobý pokles napětí, který by mohl v nepříznivých podmínkách ovlivnit jiná zařízení. Pokud je impedance v místě připojení k síti větší než uvedená hodnota, před nákupem zařízení se poraďte s dodavatelem elektřiny. 10

11 Energetické parametry 6. Technické parametry Ostatní parametry 2) Výška s odmontovanými nohami je přibližně 1930 mm. 11

12 Umístění zařízení 7. Umístění je vhodné umístit tak, aby byl umožněn pohodlný servisní přístup. se umísťuje na pevný a rovný podklad; pomocí nastavitelných noh se tepelné čerpadlo vyrovná do stabilní vodorovné polohy. Místo, ve kterém bude tepelné čerpadlo instalováno, by mělo být vybaveno podlahovou výpustí. Před předním krytem tepelného čerpadla je třeba ponechat min. 800 mm volného prostoru. K otevření bočních krytů je třeba ponechat min. 50 mm volného prostoru. Je-li na tepelné čerpadlo nainstalována větrací jednotka FLM, musí být vzdálenost tepelného čerpadla od zdi min. 50 mm. Během servisního úkonu není nutné otevírat boční kryty, všechny servisní práce na tepelném čerpadle lze provádět z přední strany Minimální výška volného prostoru nad jednotkou je 220 mm. Při instalaci jednotky je vhodné pamatovat na to, že v případě větší opravy zařízení či úplné výměny jednotky, musí být zachován dostatečný manipulační prostor. Rovněž je praktické mít na zřeteli půdorysný rozměr jednotky; průchod objektem až na místo instalace jednotky musí být umožněn zárubněmi s min. světlostí 700 mm * (50)** min. 800 (50)** * v závislosti na vedení přívodních kabelů a potrubí; ** běžná instalace vyžaduje mm (na všech stranách), a to pro připojení ostatních zařízení, tj. vyrovnávací nádoby, ventilů, elektroinstalace, atd.; 8. Ohřev teplé vody; alternativní zapojení 8.1 Ohřev teplé vody (TV) ohřívač TV, vestavěný v tepelném čerpadle, musí být osazen potřebnou sadou ventilů při předpokládaném ohřevu TV, kdy teplota TV může překročit 60 C, musí být nainstalován směšovací ventil (proti opaření) možnost cirkulace TV jen u verze se smaltovaným zásobníkem pojistný ventil musí mít otevírací tlak maximálně 10,0 bar (1,0 MPa) a musí být nainstalován na vstupním potrubí pro TV, jak je znázorněno na obrázku; přetoková trubka z pojistného ventilu musí být po celé délce nakloněna, aby nevznikaly vzduchové kapsy a rovněž musí být chráněna před mrazem P 12

13 Alternativní zapojení 8.2 Alternativní zapojení Zapojení energetického systému (vytápění) Energetický systém (vytápění) reguluje klima uvnitř objektu prostřednictvím řídicího systému v tepelném čerpadle ; energetickým systémem jsou myšleny např. radiátory, konvektory s ventilátory (fan-coily) pro vytápění, podlahové, stěnové a stropní vytápění, atd. Důležité předpoklady: musí být nainstalovány všechny ochrané prvky systému; uzavírací ventily (co nejblíže k tepelnému čerpadlu); filtr nečistot; atd. pojistný ventil na straně topné vody musí mít otevírací tlak max. 2,5 bar (0,25 MPa) a musí být nainstalován na výstup topné vody; přetoková trubka z pojistného ventilu musí být po celé délce nakloněna, aby nevznikaly vzduchové kapsy a rovněž musí být chráněna před mrazem při připojování k systému s termostatickými hlavicemi na všech radiátorech musí být nainstalován přepouštěcí ventil nebo se musí odstranit některé termostatické hlavice, aby byl zaručen dostatečný průtok Doplňkový elektrický ohřívač teplé vody (TV) Je-li v objektu nainstalována vířivá vana nebo jiné vybavení s výraznou spotřebou TV, tepelné čerpadlo by mělo být vybaveno elektrickým ohřívačem vody, například COMPACT. přípojku ventilu na elektrický ohřívač COM- PACT lze oddělit; směšovací ventil zůstává na COMPACTU a volnou přípojku ventilu lze použít pro vstup studené vody do tepelného čerpadla SV KV COMPACT VV TV Taktovací zásobník Pokud je energetický systém (vytápění) objemově příliš malý pro výkon tepelného čerpadla, otopný systém může být doplněn vyrovnávací (akumulační) nádrží, například UKV. Výpočet pro určení minimálního volně průtočného množství topné vody: P UKV V = (min.)15 x Q TČ V... minimální volně průtočné množství topné vody [ l ] Q TČ... jmenovitý topný výkon TČ (při B0/W35) [kw] 13

14 Alternativní zapojení Rekuperační větrání Instalaci tepelného čerpadla lze doplnit modulem na využití odpadního vzduchu FLM, který bude zajišťovat rekuperační větrání. potrubí a ostatní chladné povrchy musí být tepelně izolovány tepelnou izolací, aby bylo zabráněno kondenzaci vzdušné vlhkosti systém primárního okruhu musí být vybaven expanzní nádobou na vyrovnání tlaku (CM3); je-li nainstalována vyrovnávací nádoba (CM2), musí se nahradit před instalací se doporučuje provést projekt vzduchotechniky P Odvádìný vzduch Avluft Ø 160 Odpadní vzduch Frånluft Ø 160 FLM Chlazení vzduchem Instalaci tepelného čerpadla lze doplnit např. konvektory s ventilátorem, které umožní zapojit chlazení vzduchem (PK 4). potrubí a ostatní chladné povrchy musí být tepelně izolovány tepelnou izolací, aby bylo zabráněno kondenzaci vzdušné vlhkosti; v případě vysokých nároků na chlazení jsou nutné konvektory s ventilátory a odvodem kondenzátu do odpadu systém primárního okruhu musí být vybaven expanzní nádobou na vyrovnání tlaku (CM3); je-li nainstalována vyrovnávací nádoba (CM2), musí se nahradit; P Fläktkonvektor Systém podlahového vytápění Externí oběhové čerpadlo je dimenzováno pro tlakovou ztrátu podlahového vytápění. Pokud je energetický systém objemově příliš malý pro výkon tepelného čerpadla, podlahové vytápění může být doplněno vyrovnávací nádobou, například UKV UKV P 14

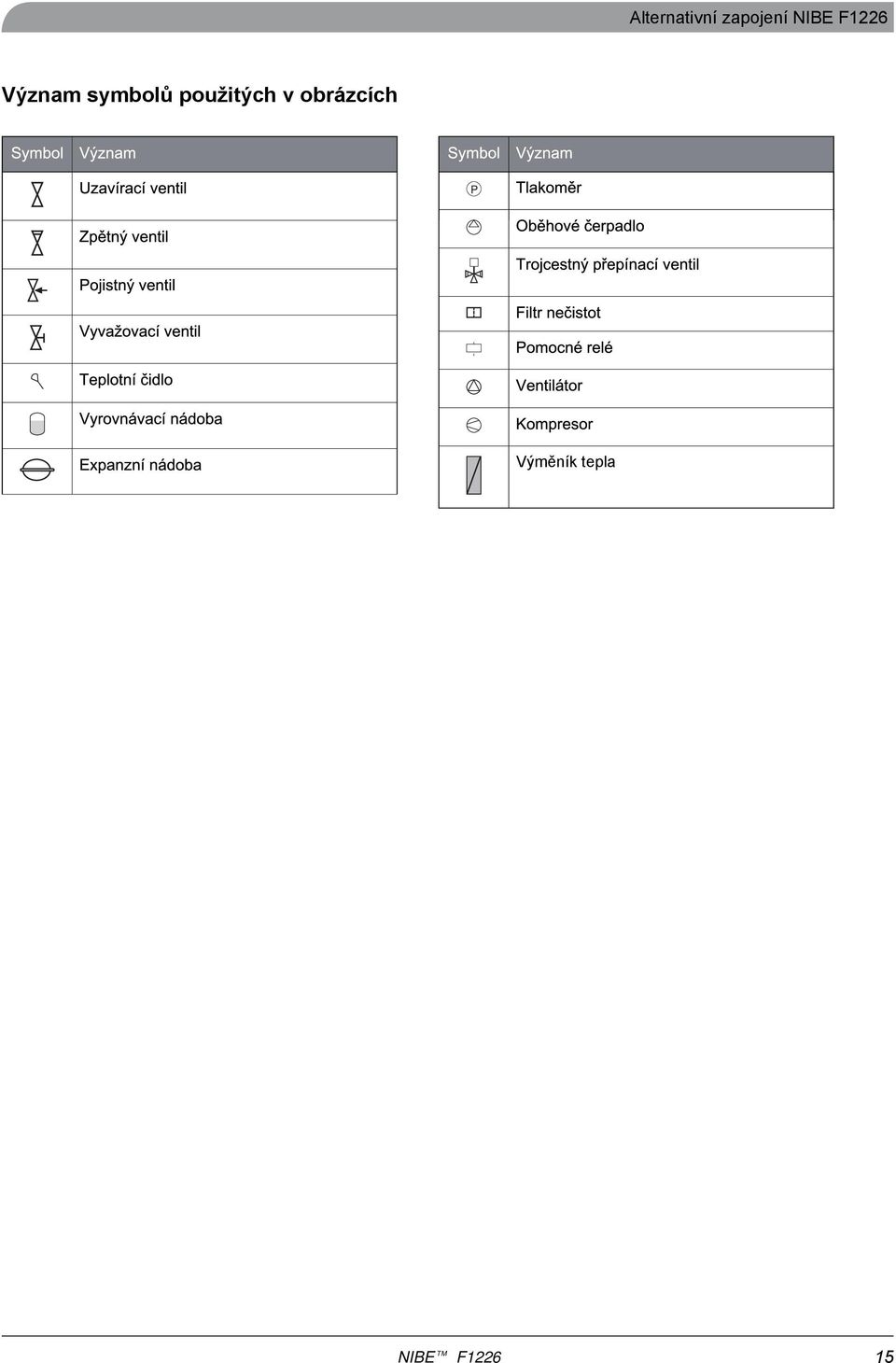

15 Alternativní zapojení Význam symbolů použitých v obrázcích P Výměník tepla 15

16 Část elektro 9. Část elektro 9.1 Hlavní přívod k Pro napájení jednotky se používá kabel s pěti vodiči - 3 x fáze, nulový vodič, ochranný vodič. Odkud: domovní rozváděč vybavený jističem nebo vlastním proudovým chráničem pouze pro tepelné čerpadlo nebo vypínač (s min. vzdáleností kontaktů 3 mm) umístěný poblíž tepelného čerpadla. Kam: do místa instalace tepelného čerpadla vyvést kabel ze zdi s rezervou podle umístění jednotky. Kabelové průchodky - umístění v TČ: Označení TČ Napětí [ V ] 3 x x 400 Typ TČ 6 8; 11 Průřez vodičů [ mm 2 ] 5 x 2,5 5 x 4 průchody (otvory v tepelné izolaci) pro napájecí kabel jsou umístěny v zadní části TČ, ve výšce cca 650 mm; je třeba počítat s délkou kabelu cca 1500 mm pro průchod TČ ke svorkovnici; průchod pro komunikační kabely (nízkonapěťové vodiče) je umístěn v pravém horním rohu (při pohledu zepředu) ve výšce 1750 mm; je třeba počítat s délkou kabelu cca 1500 mm pro průchod TČ ke svorkovnici; 9.2 Jištění hlavního přívodu Doporučený hlavní jistič pro typ TČ TČ bez elektrokotle Aktivovaný elektrokotel současně s TČ 2 kw 4 kw 6 kw 9 kw Max. fázový proud včetně EK [ A ] x 16 A/C 3 x 16 A/C 3 x 16 A/C 3 x 16 A/C 3 x 20 A/C x 16 A/C 3 x 16 A/C 3 x 16 A/C 3 x 16 A/C 3 x 25 A/C x 16 A/C 3 x 20 A/C 3 x 20 A/C 3 x 20 A/C 3 x 25 A/C Monitor zátěže; signál HDO; ostatní kabely monitor zátěže - kabel nestíněný min. 4 x 0,5 mm 2 odkud: od proudových transformátorů (rozváděč) kam: TČ, karta AA3 signál HDO - kabel min. 2 x 1 mm 2 od rozváděče do TČ, karta AA3, svorkovnice X6 (beznapěťový kontakt sepnutý při vysokém tarifu odpojí příslušnou část - elektrokotel nebo kompresor; kabely pro teplotní čidla, externí signály a externí snímače: venkovní čidlo teploty (součástí dodávky TČ) - stíněný kabel min. 2 x 0,5 mm 2 od TČ k venkovnímu čidlu teploty umístěném na stinném místě severní nebo severozápadní stěny budovy pokojové čidlo teploty (součástí dodávky TČ) - stíněný kabel min. 2 x 0,5 mm 2 od TČ k pokojovému čidlu teploty umístěném v referenční místnosti cca 1,5 m nad podlahou v místě, které není ovlivněno tepelným zářením nebo průvanem externí kontakty - k TČ lze připojit (nejsou povinné pro standardní provoz TČ) vzdálené kontakty pro aktivaci funkcí: dočasná extra TV; externí nastavení teploty; aktivace rychlosti ventilátoru modulu FLM; monitor primárního okruhu 16

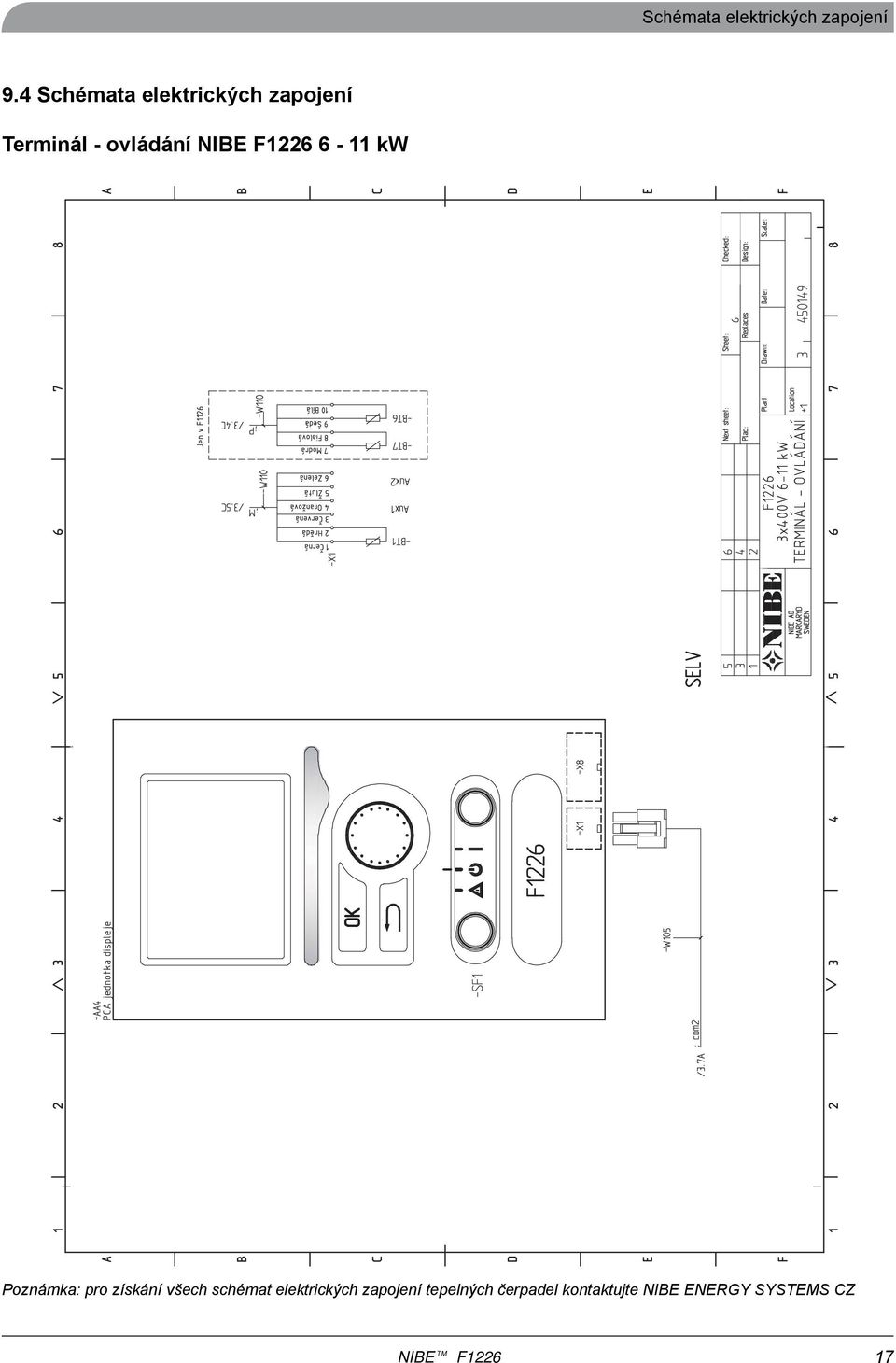

17 Schémata elektrických zapojení 9.4 Schémata elektrických zapojení Terminál - ovládání 6-11 kw PCA jednotka displeje Jen v F Černá 2 3 Červená 4 Oranžová 5 Žlutá 6 Zelená 7 Modrá 8 Fialová 9 Šedá 10 Bílá 3x400V 6-11 kw TERMINÁL - OVLÁDÁNÍ Poznámka: pro získání všech schémat elektrických zapojení tepelných čerpadel kontaktujte ENERGY SYSTEMS CZ 17

18 Schémata elektrických zapojení Silová část 6-11 kw Bílá Bílá (pro 3 kw) Modrá Modrá Bílá (pro 1 kw) Modrá Zelenožlutá Zelenožlutá Modrá Zelenožlutá Modrá Červená Bílá Červená Bílá 3x400V 6-11 kw SILOVÁ ČÁST 18

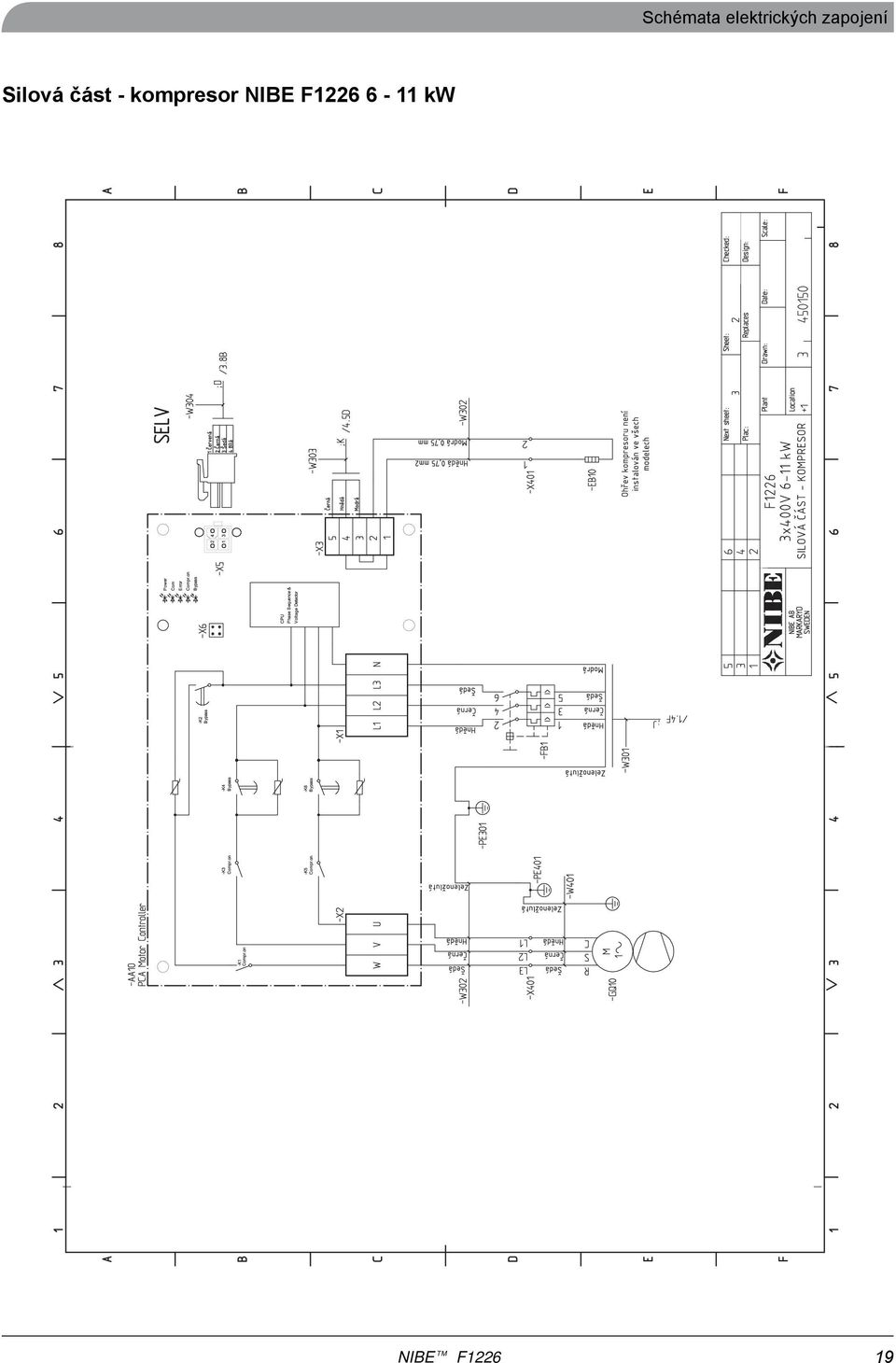

19 Schémata elektrických zapojení Silová část - kompresor 6-11 kw 1 Červená 2 Černá 3 Šedá 4 Bílá Černá Modrá 0,75 mm2 Modrá 0,75 mm Ohřev kompresoru není instalován ve všech modelech 3x400V 6-11 kw SILOVÁ ČÁST - KOMPRESOR Šedá Černá Šedá Černá Zelenožlutá Zelenožlutá Zelenožlutá Černá Šedá Černá Šedá Modrá 19

20 Schémata elektrických zapojení Ovládací část - měření 6-11 kw 1:Červená 2:Černá 3:Šedá 4:Bílá Bílá Bílá Bílá Modrá Fialová Šedá Bílá Bílá Bílá/Žlutá (-GP1 PWM) /Modrá (Common GND) Bílá/Zelená (-GP2 PWM) Černá Bílá Bílá Bílá Červená Oranžová Žlutá Zelená Červená/Modrá Šedá/Růžová Fialová Černá Červená Modrá Růžová Šedá Žlutá Zelená Bílá Černá Oranžová Žlutá Červená Zelená PCA Základní deska 3x400V 6-11 kw OVLÁDACÍ ČÁST - MĚŘENÍ 20

21 Schémata elektrických zapojení Ovládací část - akční členy 6-11 kw 2:Modrá 6:Černá 3: Jen v Modrá Zelenožlutá PCA Základní deska 3x400V 6-11 kw OVLÁDACÍ ČÁST - AKČNÍ ČLENY Modrá Černá Zelenožlutá Modrá Zelenožlutá Modrá Modrá Černá 21

22 LEK LEK Příslušenství 10. Příslušenství 10.1 Komponenty současně dodávané s tepelným čerpadlem Čidlo venkovní teploty Filtr nečistot LEK Teplotní čidlo Svěrné šroubení 5-8 kw 2 x (prům. 28 x G25) 3 x (prům. 22 x G20) 11 kw 4 x (prům. 28 x G25) Vyrovnávací nádoba Pojistný ventil Těsnicí kroužky 10.2 Příslušenství (na objednávku) Č. dílu AS Č. dílu AS Č. dílu AS Sada plnícího ventilu KB R25 Č. dílu AS kolektorového potrubí pro tepelná čerpadla na teplo ze země Č. dílu AS Č. dílu AS

23 Příslušenství LEK vzduchu s kolektorem v zemi Č. dílu AS Č. dílu AS UKV 102 Č. dílu UKV 200 Č. dílu UKV

24 OK F1126 Schémata 11. Schémata zákl. způsobů zapojení TČ v energetických systémech (vytápění) s napojením na energetický systém a vnější zdroj tepla (schémata na následující straně) Poznámka: uvedená schémata jsou ilustrační; nenahrazují projekt vytápění! Energetický systém (vytápění) Akumulační nádrž (taktovací zásobník) Vnější zdroj tepla Potřebné bezpečnostní zařízení Primární okruh 24

25 Schémata Energetický systém; vnější zdroj tepla Energetický systém Radiatorsystem Golvvärmesystem Fläktkonvektorsystem GP10 GP10 GP10 CM1 Överströmnings ventil CM1 Överströmnings ventil CM1 Överströmnings ventil Radiator- och golvvärmesystem för värme och k Kyla EP22-QN12 A B AB EP21-GP20 EP21-QN25 EP21-BT2 Kyla EP22-QN12 A B AB EP21-QN25 EP21-GP20 EP21-BT2 EP21-BT3 EP21-BT3 GP10 CM1 GP10 CM1 Överströmnings ventil Överströmnings ventil Vnější zdroj tepla Solfångare Vedpanna med ackumulator EP8 CP2 CP2 EM1 RM RM Extern styrning Extern styrning Gaspanna Olje-/pelletspanna Frånluftsvärmepump ALT 2 On/o EB1 On/o ALT 1 GAS V. GP12 RM GP12 RM EM2 HQ Legenda označení Legenda symbolů P 25

26 Poznámky 26

27 Poznámky 27

28 ENERGY SYSTEMS CZ - Družstevní závody Dražice-strojírna s. r. o. Dražice 69, Benátky nad Jizerou Tel: , 802 Fax: nibe@nibe.cz http//
