F.1 Technická zpráva

Transkript

1 Zenklova č.p.2, Praha 8 Architektonické stavebně technické řešení Technická zpráva Razítko a podpis (autorizační):

2 Účel objektu, architektonické, funkční a dispoziční řešení Předmětem projektu jsou drobné stavební úpravy za účelem změny užívání části stavby Sokolovny v Praze 8, Libni. Objekt Sokolovny se nachází v ulici Zenklova č.p. 2, č.or. 3. Původní účel užívání dotčené části stavby byla tělovýchova a posledních 30 let to byla sázková kancelář (cca 1978+) a antikvariát (do r. 2012). Záměrem navrhovaného řešení je upravit stávající prostory pro potřeby o.s. Apla, t.j. volnočasového centra s kapacitou 12 dětí ve věku 3-6 let a 4 dospělých, tj.max16lidí. Provozní doba : 7:30-18:00 Cílem projektu APLA ČR je propagace uplatňování takových postupů a metod při práci s osobami s PAS v České republice, které vyplývají ze standardů odsouhlasených správní radou a členskou základnou a garantují vědecký přístup k autismu. Dotčené prostory se nachází v prvním nadzemní podlaží objektu Libeňské sokolovny. Prostory jsou přístupné vlastním vchodem s číslem orientačním 3. Z ulice Zenklova je přístupný i vjezd do garáže nacházející se pozemku majitele objektu, kde bude zajištěno parkování pro personál. Vstup do podlaží je proveden pouze vchodem z ulice Zenklova. Provoz centra volnočasových aktivit je od provozu Sokolovny stavebně oddělen a je provozně nezávislý. Předmětem úprav je změna dispozice zmíněné části objektu a to vestavbou sociálních zařízení, úklidové komory a oddělením prostorů příčkami s dveřmi. Nejsou navrženy zásahy do nosných konstrukcí ani se nemění vnější vzhled objektu. Jedná se především o vestavby z lehkého příčkového zdiva (toalety, oddělení prostor), osazení dveří do dřevěných zárubní, provedení nášlapných vrstev podlah, provedení sádrokartonového podhledu se sdruženými světly a napojení se na stávající instalace vyvedené v daném prostoru (voda, kanalizace, elektřina). Navrhované úpravy umožní využití části stávajícího objektu k provozu tzv. dětské skupiny, tj. pro děti předškolního věku s PAS ( osoby s autismem ). Občanské sdružení Apla je zavázáno základními principy péče o osoby s autismem, jakožto vizualizaci, nácvik komunikace s vizuální podporou, odměnové systémy, sociálně komunikační nácviky, sdílení pozornosti, neverbální komunikaci, imitaci, sdílení emocí, senzorickou integraci, rozvoj vývojových oblastí, ABA. U malých dětí je velký důraz kladen na rozvíjení sociálně komunikačního chování kontakt, hra. Nově navržená dispozice zahrnuje změnu využití místností 1.03 na Hernu, 1.04 na Jídelnu. Nový stav obsahuje nově vzniklé prostory vzniklé vestavbou a to Toalety, 1.06 WC ženy, 1.07 WC muži, 1.08 Úklidová místnost, 1.09 Chodba, 1.10 WC personál, 1.11 Šatna personál. Statistické údaje Stávající zastavěná plocha Navrhovaná zastavěná plocha 120 m2 120 m2

3 Technické a konstrukční řešení A) Bourací práce Povrchy podlah - nevyhovující poškozená dlažba v prostoru bude vybourána a položena nová dlažba. Podkladní vrstvy budou lokálně vysekány pro položení připojovacího kanalizačního potrubí od WC a následně vyspraveny pro pokládku nové krytiny. Budou částečně vybourány stávající ocelové zárubně z let umístěné v nepůvodním příčkovém zdivu. Veškeré bourací práce budou probíhat po odpojení elektřiny směrem shora dolů, od částí nesených k nesoucím, vždy se zajištěním (podepřením) navazujících a podpíraných konstrukcí, jejichž stabilita nesmí být bouráním ohrožena. B) Zemní práce Nejsou dotčeny/řešeny touto stavbou. C ) Základy Nejsou dotčeny/řešeny touto stavbou. D) Svislé konstrukce Původní cihelné nosné zdivo nebude dotčeno stavebními úpravami. Vnitřní příčky budou provedeny z pórobetonových tvárnic Ytong šíře 100mm a 150mm. Budou provedeny vestavbou, tj. na sraz s konstrukcí nosných zdí tak, aby bylo možno příčkové zdivo kdykoliv v budoucnu bez poškození nosného zdiva odstranit. Vestavba bude provedena tak aby omítky byly zachovány pro budoucí možné odkrytí vybouráním příčkové vestavby při případné obnově kulturní památky. E) Vodorovné konstrukce Nosné vodorovné části stavby nejsou dotčeny touto stavbou. Stávající betonové mazaniny podlah budou vyspraveny, vyrovnány a položena nová pochozí vrstva podlah. E) Střecha Není dotčena/řešena touto stavbou. F) Výplně otvorů Okenní výplně - špaletová okna, renovace byla provedena v roce 2002 (barva Pearl Weiss), okna nebudou upravována. Okna budou opatřena mechanickou zarážkou proti samovolnému rozbití v důsledku průvanu. Okno v 1.04 bude opatřeno mechanickým ovládáním, aby bylo možno okno nad úrovní parapetu v +2,000m pohodlně ovládat, místnost větrat. Okno v 1.11 je částečně vyplněno výdechem stávající VZT objektu v tabuli horního okna. Výdech bude zachován a bude do něj zaústěn odtah nuceně odvětraných místností.

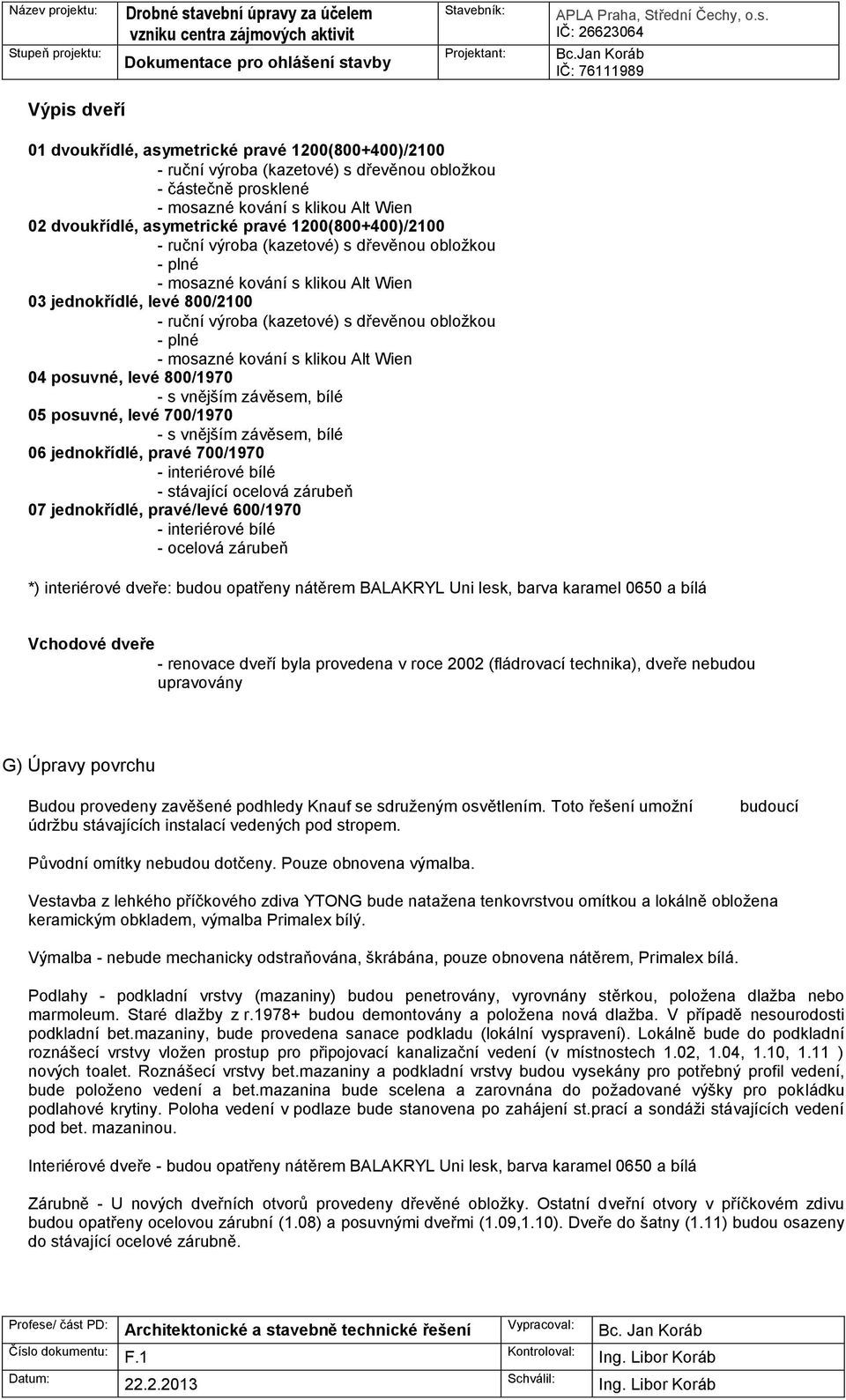

4 Výpis dveří 01 dvoukřídlé, asymetrické pravé 1200( )/ ruční výroba (kazetové) s dřevěnou obložkou - částečně prosklené - mosazné kování s klikou Alt Wien 02 dvoukřídlé, asymetrické pravé 1200( )/ ruční výroba (kazetové) s dřevěnou obložkou - plné - mosazné kování s klikou Alt Wien 03 jednokřídlé, levé 800/ ruční výroba (kazetové) s dřevěnou obložkou - plné - mosazné kování s klikou Alt Wien 04 posuvné, levé 800/ s vnějším závěsem, bílé 05 posuvné, levé 700/ s vnějším závěsem, bílé 06 jednokřídlé, pravé 700/ interiérové bílé - stávající ocelová zárubeň 07 jednokřídlé, pravé/levé 600/ interiérové bílé - ocelová zárubeň *) interiérové dveře: budou opatřeny nátěrem BALAKRYL Uni lesk, barva karamel 0650 a bílá Vchodové dveře - renovace dveří byla provedena v roce 2002 (fládrovací technika), dveře nebudou upravovány G) Úpravy povrchu Budou provedeny zavěšené podhledy Knauf se sdruženým osvětlením. Toto řešení umožní údržbu stávajících instalací vedených pod stropem. budoucí Původní omítky nebudou dotčeny. Pouze obnovena výmalba. Vestavba z lehkého příčkového zdiva YTONG bude natažena tenkovrstvou omítkou a lokálně obložena keramickým obkladem, výmalba Primalex bílý. Výmalba - nebude mechanicky odstraňována, škrábána, pouze obnovena nátěrem, Primalex bílá. Podlahy - podkladní vrstvy (mazaniny) budou penetrovány, vyrovnány stěrkou, položena dlažba nebo marmoleum. Staré dlažby z r budou demontovány a položena nová dlažba. V případě nesourodosti podkladní bet.mazaniny, bude provedena sanace podkladu (lokální vyspravení). Lokálně bude do podkladní roznášecí vrstvy vložen prostup pro připojovací kanalizační vedení (v místnostech 1.02, 1.04, 1.10, 1.11 ) nových toalet. Roznášecí vrstvy bet.mazaniny a podkladní vrstvy budou vysekány pro potřebný profil vedení, bude položeno vedení a bet.mazanina bude scelena a zarovnána do požadované výšky pro pokládku podlahové krytiny. Poloha vedení v podlaze bude stanovena po zahájení st.prací a sondáži stávajících vedení pod bet. mazaninou. Interiérové dveře - budou opatřeny nátěrem BALAKRYL Uni lesk, barva karamel 0650 a bílá Zárubně - U nových dveřních otvorů provedeny dřevěné obložky. Ostatní dveřní otvory v příčkovém zdivu budou opatřeny ocelovou zárubní (1.08) a posuvnými dveřmi (1.09,1.10). Dveře do šatny (1.11) budou osazeny do stávající ocelové zárubně.

5 Skladby podlah: Místnost č. Podlahová krytina 1.02, 1.01 P.01 - Keramická dlažba dlažba firmy TopTeramo - Mramora vzor 032 Dlažba Mramora / cementové lože / podklad-odstraněná nevyhovující dlažba 1.08, 1.09, 1.05 P.03 - Keramická dlažba Rako One Bílá Dlažba Rako / cementové lože / vyrovnávací potěr / podklad - stávající bet.mazanina 1.06, 1.07, 1.10 P.03 - Keramická dlažba Rako Color TWO ral Dlažba Mramora / cementové lože / podklad-odstraněná nevyhovující dlažba 1.03 P.02 - Marmoleum (odstín 38) Marmoleum - pásy / korková vrstva / vyrovnávací stěrka / podklad - stávající bet.mazanina 1.04, 1.11 P.02 - Marmoleum (odstín 35) Marmoleum - pásy / korková vrstva / vyrovnávácí stěrka / podklad - stávající bet.mazanina Podkladní vrstva bet.mazaniny bude penetrována, vyrovnána stěrkou. Pod dlažbou P.03 bude provedena hydroizolační stěrka. Lokálně bude do podkladní roznášecí vrstvy vložen prostup pro připojovací kanalizační vedení nových toalet. Roznášecí vrstva bet.mazaniny bude vysekána pro potřebný profil vedení, položeno vedení a bet.mazanina bude scelena a zarovnána do požadované výšky pro pokládku podl. krytiny. Dlažba bude položena do cementového lože / stavebního lepidla a opatřena soklem 5cm. H) Komunikace, zpevněné plochy Zůstávají stávající, není řešeno. Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost Navržené technické řešení a stavební materiály splňují požadovanou životnost. Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Nejsou navrženy nové stavební konstrukce s požadavky na tepelně technické vlastnosti. Drobné stavební úpravy neupravují tepelně technické vlastnosti objektu. Vliv navrhované stavby na zdraví a životní prostředí: Provoz řešené části objektu sokolovny a realizace drobných úprav nebude mít negativní vliv na zdraví a životní prostředí.

6 Osvětlení Při provozu centra zájmových aktivit budou dodrženy požadavky vyhlášky č.410/2005 MZCR. Dle požadavků ČSN , 2, 3. Bude provedeno kombinované denní svícení formou sdruženého osvětlení v podhledu. Stavebník se zavazuje provést sdružené osvětlení tak, aby byl splněn parametr osvětlenosti, tj. 500lx ve vyrovnávací rovině 0,45m nad podlahou. Měření osvětlenosti bude pro účel dodržení návrhových hodnot provedeno po dokončení realizace a doloženo HS Praha. Stravování Bude provedeno individuální stravování, výdejem jídla formou donášky od rodičů. Větrání a mikroklima č.místnosti Druh provozu/poznámka Způsob větrání Množství vzduchu (m3/h) 1.01 Zádveří Odkládání obuvi/ umístěn botník Přirozené, oknem Chodba Odkládání oděvu / umístěna šatna - skříně, věšáky Přirozené, oknem Herna Prostor pro pobyt / kombinované umělé osvětlení Přirozené, okny Jídelna / umístěna kuch.linka Přirozené okny, odtah digestoře Toalety / 2x dětský klozet, 2x dětské umyvadlo, 1x umyvadlo Nucený odtah, podtlakové WC Ženy / 1x klozet, umývátko Nucený odtah, podtlakové WC Muži / 1x klozet, umývátko Nucený odtah, podtlakové Úklid / 1x pohotovostní sprcha, 1xvýlevka Nucený odtah, podtlakové Chodba / 1x umyvadlo pro personál Nucený odtah, podtlakové WC Personal/ 1x klozet, 1x umyvadlo Nucený odtah, podtlakové Šatna Šatna / větratelná skříň pro čisté a venkovní oblečení Přirozené, oknem 120 Nucené odvětrání bude provedeno podtlakově odtahovými ventilátory zaústěnými v podhledu a odvedenými vedením v prostoru podhledu. Vyvedení odtahu bude provedeno výdechem ve výplni okna v místnosti 1.11, který je využíván stávajícím odtahem VZT administrativního provozu zázemí sokolovny. Bude využito stávajícího výdechu z objektu. Větrání okny bude prováděno dle podmínek stanovených 18 vyhlášky 410 / 2005 Sb. Vytápění Bude provedeno stávajícím ústředním vytápěním objektu. V místnostech toalet 1.05 bude vytápění řešeno elektrickým topným žebříkem. Návrhová teplota místností 1.01 Zádveří 20 C 1.02 Chodba 20 C 1.03 Herna C 1.04 Jídelna C 1.05 Toalety 18 C 1.06 WC Ženy 18 C 1.07 WC Muži 18 C 1.08 Úklidová místnost 18 C 1.09 Chodba 20 C 1.10 WC personal 18 C 1.11 Šatna personal 20 C Větrání a vytápění je navrženo dle požadavku vyhlášky č.410/2005 Sb. Příloha č.3. Hygiena Počet hygienických zařízení, jejich provoz, údržba a požadavky bude proveden dle požadavku vyhlášky 410/2005 Sb.Příloha č.1.

7 č.místnosti počet zařizovacích předmětů x dětská mísa, 2x dětské umyvadlo ve výšce 50cm, 1x umyvadlo x WC, 1x umývátko x WC, 1x umývátko x umyvadlo x WC, 1x umyvadlo Pro možnost sanitace místností Záchodu, WC kabin, Úklidu budou místnosti obloženy keramickým obkladem do výšky 1800mm od úrovně podlahy. Zásobování vodou Je provedeno napojením na stávající vodovod objektu sokolovny. Bude zajištěna kapacita min.60l pitné vody na den pro 1 dítě, tzn. 720l pitné tekoucí vody za den pro 12 dětí. Ohřev TUV bude proveden dvěma bojlery zavěšenými pod podhledem. Umístěny v místnostech 1.04 a Napojení stavby na dopravní a technickou infrastrukturu, Stávající napojení na dopravní a technickou infrastrukturu zůstává neměnné. Objekt je napojen na komunikaci Zenklova. Nové řešení nevyvolává novou potřebu napojení na dopravní infrastrukturu, kapacita dopravního napojení zůstává stejná. Doprava v klidu je řešeno na pozemku pronajímatele. Stávající odvod dešťových vod a jejich likvidace není řešenou stavbou ovlivněna. Veškeré inženýrské sítě kapacitně vyhovují novému provozu. Bude pouze provedeno nové napojení zařizovacích předmětů a spotřebičů na stávající inženýrské sítě objektu. Bude provedena případná sanace a obnova technicky nevyhovující části vedení. Ochrana stavby před škodlivými vlivy vnějšího prostředí Na stavbu nepůsobí škodlivé vlivy vnějšího prostředí. Vzhledem k rozsahu stavby nebylo provedeno radonové měření. S ohledem na rozsah stavebních úprav nebyly provedeny tech. průzkumy. Dodržení obecných požadavků na výstavbu Při projektování a realizaci budou dodržovány obecně technické požadavky na výstavbu. Pozn. : Součástí této technické zprávy je fotodokumentace skutečného stavu
