2010/2011 ZS. operačních systémů. Copak je po jméně? Co růži zvou, i zváno jinak vonělo by stejně. William Shakespeare

Rozměr: px
Začít zobrazení ze stránky:

Download "2010/2011 ZS. operačních systémů. Copak je po jméně? Co růži zvou, i zváno jinak vonělo by stejně. William Shakespeare"

Transkript

1 Principy počítačů a operačních systémů ZVYŠOVÁNÍ VÝKONU Copak je po jméně? Co růži zvou, i zváno jinak vonělo by stejně. William Shakespeare

2 Mikroarchitektura Zřetězené zpracování pipelining, pp deep ppp pipelining Současné vykonávání více instrukcí static/dynamic multiple issue Spekulativní provádění instrukcí reakce na problémy s výše uvedeným Instruction set architecture usnadnění realizace výkonné mikroarchitektury

3 Sériové zpracování

4 Pipeline

5 Úspora při použití pipeline Pipeline s k kroky, zpracování n instrukcí. Zrychlení: T S = T s T p = kt nkt nk = + ( n 1) t k + ( n 1) Pro n>>k: S k

6 Zásadní problém Pipeline zavádí paralelismus Bez ohledu na to, co se děje uvnitř, musí se procesor navenek tvářit striktně sekvenčně

7 Problémy při proudovém zpracování strukturální hazard hardware nepodporuje danou kombinaci instrukcí současný přístup k prostředku z více stupňů pipeline datový hazard instrukce nemá k dispozici data pro vykonání čeká se na výsledek předchozí instrukce řídící hazard nutno učinit rozhodnutí před vykonáním instrukce načtení následující instrukce po instrukci skoku

8 Hazardy 1: přístup k datům čtení dat z externí paměti způsobí zpoždění ve fázi fetch

9 Hazardy 2: závislosti add $r3, $r2, $r1 r3 r2 + r1 sub $r5, $r4, $r3 r5 r4 r3 load decode load op i1 i2 i1 i2 i1(r2) i2(r4) load op2 i1(r1) 1) i2(r3) execute i1 i2 store i1(r3) i2(r5)

10 Hazardy 2: závislosti Řešení: Nedovolit Diagram pipeline p s hranami označujícími závislost Závislost = hrana dopředu v čase Mezi závislé instrukce vložit neškodné Přerovnání instrukcí Vhodné uspořádání Dodání mezivýsledku (forwarding, bypassing) Pozdržení instrukce ( pipeline stall )

11 Forwarding

12 Hazardy 3: závislost skoků Loop: add $r3, $r2, $r1 sub $r6, $r5, $r4 beq $r3, $r6, Loop

13 Hazardy 4: skoky skok si vynutí vyprázdnění pipeline Řešení: multiple streams look ahead / look behind buffer delayed branch branch prediction

14 paměť skoku Motorola MC88110: cyklická paměť 32 instrukcí při skoku se uloží 2 instrukce z větve asociativní vyhledávání dle adresy

15 zpoždění skoku odložení skutečného skoku, dokud není zjištěna přesná adresa. Mezitím jsou vykonávány neškodné instrukce nutná spolupráce kompilátoru! RISC 2, SPARC 1 instrukce Mips X, Accel, CDC GaAs 2 instrukce

16 predikce skoku statická v instrukci uložena nápověda. Podle toho se instrukce načítají. Je-li nápověda správně, nedojde ke ztrátě. Je-li nápověda špatně, vyprázdní se pipeline, načte se správný obsah. statická predikce rozhodnutí bez znalosti skutečné historie průběhu může dělat jak překladač, tak hardware: j p, cykly obvykle skáčí na začátek, jen 1x neskočí

17 predikce skoku dynamická Jedno pochybení nevadí, druhé změní chování

18 Superpipelining Vývoj pipeline rozdělení kroků pipeline na menší jednodušší rychlejší (v singulárním případě: procesor s pipeline délky 5 je 5x rychlejší než procesor bez pipeline (pipeline délky 1)): MIPS R4000: 8 kroků ků ( deep pipelining ): i 1. Instruction Fetch (1 st half) 2. Instruction Fetch h(2 nd hlf) half) 3. Register Fetch 4. Data Cache Access (1 st half) 5. Data Cache Access (2 nd half) 6. Tag Check 7. Write Back

19 Vývoj pipeline Superscalar pipelining více paralelních částí pipeline: RISC System/6000: větvení (fork) )po dekódování: různé cesty v pipeline pro integer a floating-point dnes někdy i více celých pipeline

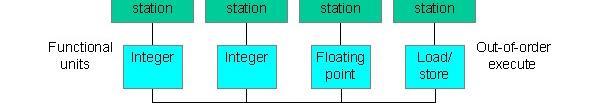

20 Vývoj pipeline Dynamic pipeline přeplánování problematických částí: fetch and decode unit functional units (5-10) commit unit

21 Další zrychlování Simultánní multithreading do pipeline se zavádějí instrukce různých vláken, které na sobě skoro jistě nebudou závislé Predikce hodnoty Pozorování ukazuje, že instrukce Load zavede ve více než ½ případů stejnou hodnotu budeme to předpokládat

22 Statistika užívání instrukcí (IBM/360) skupina zastoupení přesuny dat 45,28% řízení 28,73% aritmetika ik 10,75% porovnávání 5,92% logické operace 3,91% posuny, rotace 2,93% bitové operace 2,05% I/O a ostatní 0,43%

23 Další pozorování 56% konstant je v rozsahu ±15 (5 bitů) 98% konstant je v rozsahu ±511 (10 bitů) 95% podprogramů potřebuje pro předání parametrů méně než 24 bytů

24 Výzkum DEC V typickém programu bylo použito 58% instrukční sady pro 98% instrukcí stačilo pouhých 15% firmware

25 Instrukční sady do 80. let trend rozšiřovat a budovat komplexní sady stovky instrukcí v souboru, nejrůznější varianty instrukce snaha o překlenutí sémantické propasti, neboli rozdílu mezi vyšší a nižší úrovní práce počítače sladit pohled programátora ve vyšším jazyce a programátora v assembleru poskytnout dostatečně širokou škálu instrukcí pro zachycení stylu programování ve vyšším jazyce dát podporu kompilátoru, aby opakující se problém vyřešil jedinou instrukcí místo (dlouhé) sekvence

26 Změna priorit Důraz na to, co je nejvíce potřeba a co trvá nejdéle Implementace méně používaných instrukcí může zhoršit celkový návrh Spolehnout se na vyšší jazyky a optimalizující kompilátory Paměť je dnes rychlejší a levnější

27 MIPS 80. léta, John Hennessy Stanford University Stanford silný v kompilátorech vývoj procesoru, jehož architektura by vyjadřovala snížení kompilátoru na úroveň HW (místo obvyklého povyšování HW na úroveň SW)

28 CISC vs RISC CISC Coplex Instruction Set Computer (zpětné označení) RISC Reduced Instruction Set Computer

29 Strategie návrhu RISCu zjištění nejpoužívanějších instrukcí (simulace a analýza programů) optimalizace datových cest pro tyto instrukce přidání dalších instrukcí, pokud jsou rozumně využitelné a nezpomalí procesor přesunutí komplexních činností do kompilátoru

30 CISC Proč se tedy vlastně vyvinuly? (První stroje měly jednoduchou architekturu) Cena HW klesla, cena SW stoupla Přesun složitosti do HW usnadní programování Méně ě instrukcí pro daný ýúkol znamená méně ě přístupů ů do (pomalé a drahé) paměti Implementace pomocí mikrokódu se dá snadno změnit

31 Charakteristické rysy pro RISC jedna instrukce na cyklus operace registr registr architektura load store malý počet a jednoduché adresovací režimy pevný formát instrukce malý počet a jednoduché instrukce velké množství registrů použití linky proudového zpracování (pipeline) zvláštní zpracování skoků hardwired dnávrh obvodového řešeníš í silná závislost na kompilátoru

32 Pokus o definici RISC N.J.Davis: omezená a jednoduchá instrukční sada velké množství obecných registrů důraz na optimalizaci pipelinep Colwell: provádění instrukcí v 1 taktu architektura load/store hardwired ddesign relativně málo instrukcí a způsobů adresování pevný formát instrukcí větší význam kompilátoru

33 První procesory typu RISC Výzkumné systémy: MIPS (Stanford) RISC 1, RISC 2 (Berkeley) IBM-801

34

35 RISC typičtí představitelé Desktop/Server: Alpha (Digital) PA-RISC (Hewlett-Packard) PowerPC (IBM + Motorola) MIPS (Silicon Graphics) SPARC (Sun Microsystems)

36 RISC typičtí představitelé Embedded systems: ARM (Advanced RISC Machines) Thumb (Advanced RISC Machines) SuperH (Hitachi) M32R (Mitsubishi) MIPS16 (Silicon Graphics) Web Extension I: Survey of RISC Architectures

37 Alpha MIPS I PA-RISC 1.1 PowerPC SPARC V8 Date announced Instruction size (bits) Address space 48 bits, 64 bits, flat 32 bits, flat (size, model) segmented 32 bits, flat 32 bits, flat Data alignment Aligned Aligned Aligned Unaligned Aligned Data addressing 1 modes Protection Page Page Page Page Page Minimum page size 8 KB 4 KB 4 KB 4 KB 8 KB I/O Memory mapped Memory mapped Memory mapped Memory mapped Memory mapped Integer registers 31 GPR 31 GPR 31 GPR 32 GPR 31 GPR (number, model, x 64 bits x 32 bits x 32 bits x 32 bits x 32 bits size) Separate 31 x 32 or 16 x 32 or 56 x 32 or 32 x 32 or 32 x 32 or floating-point 31 x 64 bits 16 x 64 bits 28 x 64 bits 32 x 64 bits 32 x 64 bits registers Floating-point format IEEE 754 single, IEEE 754 single, double double IEEE 754 single, double IEEE 754 single, double IEEE 754 single, double

38 Návrh procesoru pevná/proměnná délka instrukcí? pevný/proměnný počet a typ operandů? počet adresovacích režimů? mikrokód/hardwired řadič? stupeň paralelismu? důraz na vyšší programovací jazyky? schopnosti kompilátoru?

39 zvolit RISC nebo CISC? Neexistuje jednoznačná odpověď! Kvantitativní přístup: porovnat velikosti programů a rychlost provádění Kvalitativní přístup: vyhodnotit podporu vyšších programovacích jazyků a schopnosti technologií Problémy: žádné dva procesory RISC a CISC nejsou přímo porovnatelné tlé není konečná sada testovacích programů obtížné odlišit vliv HW a vliv kompilátoru obtížné odlišit vliv HW a vliv kompilátoru (většina dnešních návrhů bere z obou kategorií)

40 Konvergence CISC a RISC od 80-let se technologie i znalosti změnily mnohé techniky jsou používány procesory z obou táborů: CISC schopné vykonávat v 1 taktu více instrukcí, RISC se zlepšením technologií zbývá místo, vyplnění komplikovanějšími instrukcemi vznikají post-risc návrhy, kombinující oba přístupy s metodami, které nejsou použity v žádné ztěchto kategorií (přesto si RISC RISC zachovává charakteristické vlastnosti)

41 post-risc Rozdíl od superskalárních RISCů: přidání ne-riscových instrukcí (pro zvýšení výkonu) ( architektura FISC - Fast Instruction Set Computer) agresivní přerovnávání instrukcí v průběhu zpracování out-of-order execution, speculative execution (odklon od závislosti na kompilátoru) nové uspořádání, nové jednotky větší míra paralelismu Beyond RISC The Post-RISC Architecture (1996)

42 Přechod RISC Post-RISC

43 Nové komponenty: predecode unit renaming registers reorder buffer retire unit generic post-risc

44 Nové komponenty: predecode unit renaming registers reorder buffer retire unit cí he) Vyrovnáva paměť (cach LOAD STORE Paměť Predekódování 1 Vyrovnávací paměť instrukcí Fetch/Flow Decode/Branch 3 Dispatch Reorder Buffer Exekuční jednotky BRANCH Completed Instruction Buffer generic post-risc Retire Unit 6

45 Predecode unit, I-cache instrukce načítány po blocích částečné dekódování zjistí vlastnosti instrukcí a uloží je do vyrovnávací paměti instrukcí dodatečné příznaky určují: identifikaci skoků typ potřebné exekuční jednotky zda bude instrukce potřebovat paměť

46 příklad záznamu v I-cache ve vyrovnávací paměti uloženo: blok instrukcí historie skoků predekódované příznaky historie vykonávání bloku

47 fetch / flow načítání z I-cache musí být chytré záznam v I-cache ukazuje na další blok instrukcí ukáže-li se odkaz jako špatný, je změněn

48 decode / branch vlastní dekódování instrukce rozdělení na dva proudy do doby, než je znám skutečný cíl skoku barvení instrukcí

49 Barvení instrukcí

50 Výsledky z Branch Unit Fetch/Flow Unit aktualizace flow history načtení správných instrukcí Branch/Decode Unit aktualizace branch history Dispatch and Reorder Buffer zahození instrukcí, které se nemají vykonat Completed ltdinstruction ti Buffer Bff zahození instrukcí, které se neměly vykonat

51 Instruction Dispatch and Reorder Buffer dekódované instrukce čekají na provedení k provedení dojde, jsou-li k dispozici vstupní hodnoty výstup exekuční jednotka přednost mají starší instrukce instrukce load

52 Datové závislosti při přerovnání True data dependency RAW (Read after Write) výstup instrukce je použit jako vstup následující Output dependency WAW (Write after Write) dvě instrukce zapisují na stejné místo Anti-dependency WAR (Write after Read) zatímco jedna instrukce zpracovává data, další instrukce tato data změní (WAW a WAR lze vyřešit přeznačením)

53 Eliminace WAW MOVE r3, r7 ADD r3, r4, r5 MOVE r1, r3 MOVE r3, r7 ADD r8, r4, r5 MOVE r1, r8

54 out-of-order execution

55 out-of-order execution

56 execution units podobně jako u RISC jednotky, které nepočítají v 1 cyklu, použijí pipeline jednotky load/store obvykle umožňují rozpracovat více přístupů najednou

57 Completed Instruction Buffer, Retire Unit ukládání vykonaných instrukcí, spolu s: příznakem vygenerované výjimky mapováním (přejmenováním) použitých registrů Retire unit odebírá instrukce z bufferu: v takovém pořadí, v jakém by byly sekvenčně zpracovány může uvolnit v 1 taktu více instrukcí

58

59 Problém výjimky při výskytu výjimky musí procesor zastavit činnost na tomto místě instrukce, které mají být vykonány až po této instrukci, nesmí ovlivnit stav stroje nesmí existovat nezpracované instrukce ležící před touto instrukcí všechny výjimky způsobené ů předchozími ř dh iinstrukcemi i jsou vyřízeny precizní přerušení/výjimka

60 RISC vs post-risc RISC: výkon je dán stupněm paralelismu post-risc: výkon je dán počtem najednou odkládaných instrukcí

61 Představa proudové linky u post-risc Fetch Decode Vyrovnávací paměť jednotky přidělování instrukcí Execute Vyrovnávací paměť odkládací jednotky Instrukce Retire

62 Příklady procesorů post-risc procesory s ojedinělými znaky post-risc DEC Alpha 21164, SUN UltraSPARC procesory s typickou organizací post-risc IBM PowerPC 604, MIPS R10000, HP PA-8000 smíšené organizace Intel Pentium P6 ( interesting blend of architectures )

63 DEC Alpha používá pouze minimum z návrhu post-risc vysoký základní hodinový kmitočet predikce skoku tabulka historie skoků obecně nepoužívá spekulativní provádění instrukcí (pouze některé mimo pořadí) nemá precizní přerušení

64 DEC Alpha Instruction Cache Instruction Fetch Decode Branch Integer Integer FP FP Slučovací logika Vyrovnávací paměť dat 40-bit adresa Paměť Bus Vnější Cache Interface vyrovnávcí 98 kb Unit paměť 128-bit data

65 SUN UltraSPARC více RISC než Post-RISC instrukce v balíku po 4 vicache I-cache 2 záznamy pro branch history mezi fetch a dispatch je fronta 12 instrukcí některé instrukce odkládány out-of-order 2xINT ALU, 5xFP ALU 9 Load, 8 Store buffer fast context switch, traps, motion estimation

66 SUN UltraSPARC

67 MIPS R10000 exceptionally Post-RISC zaměřený na grafiku a floating-point plně 4cestně superskalární architektura 64k dvoucestná cache on chip tři plánovací fronty (pro 5 pipeline) nemá flow prediction, branch prediction klasické shadow map ukládání mapy registrů před skokem branch resume cache ukládání instrukcí

68 MIPS R10000

69 HP PA-8000 (PA-7000 typický RISC, PA-8000 zcela jinak) IRB pro 56 instrukcí (28 aritm memory) velká SRAM cache off chip plně asociativní BTAC (Branch Target Address Cache) pro predikci toku instrukcí (32) inside CPU možnost vypnout dynamic branch prediction

70 HP PA-8000

71 PowerPC 604 čtyřcestný superskalární návrh predikční mechanismus vyrovnávací paměť cílových adres (BTAC) tabulka historie větvení (BHT, dvoubitová) přejmenovávané registry, registry podmínkových kódů rezervační stanice pro exekuční jednotky speciální jednotka pro "branch-on-counter"

72 PowerPC 604 Time Base Fetcher Instruction Queue (8 words) INSTRUCTION UNIT 64 BTAC Branch Processing Unit Rename Buffers CTR 128 / IMMU Clock Multiplier JTAG 128 Dispatch Unit BHT 128 Reservation Station (2 Entry) Multiple l Cycle Integer Unit + - * / 32 / Reservation Station (2 Entry) Single Cycle Integer Unit + - * / 32 GPR File Rename Buffers (8) 32 Reservation Station (2 Entry) FPR File 32 Rename Buffers (8) Load/Store 64 Unit 64 EA Calculation Reservation Station (2 Entry) Floating Point Unit + - * / COMPLETION UNIT 32 Tags 16 kbyte Cache 16 Entry Reorder Buffer Finish Load Queue / 32 DMMU Tags 16 kbyte Cache Bus Interface Unit 32-bit Address Bus 64-bit Data Bus

73 Intel Pentium P6 instrukční sada CISC interpretována mikrooperacemi na jádře post-risc instrukce rozkládány na mikroinstrukce pipeline provádí mikroinstrukce třícestný superskalární návrh spekulativní provádění

74 P6 block diagram Bus Interface Unit L1 I-Cache L1 D-Cache Fetch/Decode Unit Dispatch/ Execute Unit Retire Unit Instruction Pool

75 P6 6detailed edstructure ucue System Bus (External) L2 Cache Bus Interface Unit Instruction Fetch Unit Instruction Cache Next IP Unit Simple Instruction Decoder Instruction Decoder Simple Instruction Decoder Complex Instruction Decoder Branch Target Buffer Microcode Instruction Sequencer Memory Reorder Buffer Register Alias Table Retirement Unit Reorder Unit (Instruction Pool) Retirement Register File (IA Registers) Data Cache Unit Reservation Station FP FP Integer Integer Unit Unit Unit Unit Memory Interface Unit Internal Buses

76 odbočka Intel Pentium Pipelines

77 P6 Pipeline

78 Proudová linka v P6 Reservační stanice a exekuční jednotky Vyrovnávací paměť cílů větvení Jednotka vyzvednutí instrukcí Dekódování instrukcí Přejmenování registrů a změna uspořádání Port0 Port1 Odkládací jednotka BTB0 BTB1 IFU0 IFU1 IFU2 ID0 ID1 RAT ROB RS Port2 ROB RRF Port3 Členění proudové linky Port4 Dvě paralelní linky proudového zpracování X1 X2 WBF Pohyblivá řádová čárka PF D1 D2 EX WB Pevná řádová čárka MR/W Mex MW/M M WBM MMX

79 Bus Interface Unit

80 Fetch Unit

81 Dispatch/Execute Unit

82 Execution Units

83 Retire Unit

84 Dekódování makroinstrukcí maximálně tři makroinstrukce na jeden cyklus maximálně šest mikrooperací na jeden cyklus makroinstrukce kce může být max. 7 bytů a dekóduje se : operace registr/registr 1 μop operace load 1 μop operace store 2 μop operace read/modify/write 4 μop p složitější makroinstrukce mají více než 4 μop a potřebují více cyklů na dekódování

85 Dataflow CPU vs Post-RISC
