2. Zdravotní středisko Lidická 19, Klimkovice. 3. Kino Panorama Dělnická 362, Klimkovice. 4. Požární zbrojnice Klimkovice Požárnická 290, Klimkovice

Transkript

1 1. Seznam objektů, u nichž je zjištěna vhodnost pro aplikaci metody EPC: Č. Název objektu: Adresa: 2. Zdravotní středisko Lidická 19, Klimkovice 3. Kino Panorama Dělnická 362, Klimkovice 4. Požární zbrojnice Klimkovice Požárnická 290, Klimkovice 6. Budova Modré školy Komenského 112, Klimkovice 7. Domov pro seniory Klimkovice Jarmily Glazarové 245, Klimkovice 8. Základní škola Klimkovice Vřesinská 22, Klimkovice 9. Mateřská škola 28 října října 89, Klimkovice 11. Mateřská škola Josefovice 38 Josefovice 38, Klimkovice 16. Sokolovna Tyršova 276, Klimkovice

2 Zdravotní středisko Lidická 19, Klimkovice Údaje o spotřebě a provozních nákladech za rok 2011 Tepelná energie Elektrická energie Voda GJ Kč kwh Kč m 3 Kč Základní údaje o objektu jako celku Zdravotní středisko v Klimkovcích č.p. 19 na p.č. 422/2 k.ú. Klimkovice. Jedná se o třípodlažní částečně podsklepenou budovu. Objekt slouží jako objekt občanské vybavenosti zdravotní středisko a je využívána v pracovních dnech a to zejména v době od 6:00 do 18:00. Zdrojem vytápění je plynová kotelna Příprava TV je realizována decentralizovaně, v objektu je instalováno ústřední vytápění. Tab. 1 Základní údaje o objektu Parametr Hodnota Jednotky Zastavěná plocha 667 m 2 Podlahová plocha m 2 Počet nadzemních podlaží 3 - Počet částečně podzemních podlaží 1 - Obestavěný objem m 3 Popis: Třípodlažní objekt realizovaný jako montovaný skelet konstrukční soustavy MS- OB s podélnými dělenými rámy konstrukční výšky 3,3 m. Rok kolaudace Objekt neprošel významnými rekonstrukcemi. Od doby výstavby je provozován téměř ve shodném stavu. Došlo pouze k úpravám interiéru a instalaci plynové kotelny a regulace ÚT. Objekt má tři samostatné vstupy na úrovni 1.NP. Montovaný skelet je tvořen MS- OB je tvořen typovými sloupy VZS, průvlaky a povaly RZT, stropními panely PZD a NZV ztužujícími stěnami. V 1. Částečně podzemním podlaží se nachází skladovací místnosti, kotelna a místnosti k dalšímu využití. V 1. A 2. NP se pak nacházejí ordinace a čekárny jednotlivých lékařů a lékárna. Hlavní vstup je umístěn v otevřeném průchodu který je krytý nadstřešením části půdorysu druhým nadzemním podlažím. Objekt má jedno samostatné centrální

3 schodiště a jeden nákladový výtah. Půdorys objektu má tvar L o délce stran 28,1x27,75m a celková výška domu k atice je 10,15m. Obvodový plášť obvodový plášť nadzemní části je částečně montovaný z předsazených keramických panelů 250 mm a částečně vyzdívaný z pěnosilikátových tvárnic o tloušťce 240 a 400 mm s vnější vápenocementovou omítkou a keramickým obkladem Výplně otvorů - nadzemní podlaží tvoří okna původní dřevěná zdvojená. Vstupy jsou částečně původní kovové jednoduše prosklené a částečně nově vyměněné za plastové s izolačím dvojsklem. Vodorovné nosné konstrukce stropní konstrukce jsou provedeny z železobetonových stropních panelů PZD betonu tř. II tl. 250 mm. Jako krytina je použita keramická dlažba a PVC. Stropní konstrukce nad průchodem jsou z vnější strany zateplené. Střecha je dvouplášťová plochá s větranou vzduchovou mezerou ve skladbě: stropní panely tl. 250 mm, cementový potěr, Prefizol tl. 120 mm, lepenka A400H, vzduchová mezera a záklop z dřevěných prken s hydroizolací. Střecha střešní nástavby je plochá jednoplášťová. Zdroj tepla V 1. PP objektu je umístěna centrální plynová kotelna osazená jedním teplovodním kotlem. Jde o stacionární litinový plynový kotel FEROMAT GBFN3-136Z se jmenovitým výkonem 136 kw, pracující ve dvou výkonových stupních 82/136 kw. Celkový instalovaný výkon kotelny je 136 kw. Teplota topné vody je regulována nadřazenou regulací s řízením dle venkovní teploty (ekvitermní provoz). Příprava teplé vody probíhá decentralizovaně v elektrických akumulačních zásobnících teplé vody. Vnitřní rozvod energie Vnitřní systém ústředního vytápění je v kotelně na kombinovaném rozdělovači/sběrači topné vody rozdělen na tři zóny ( jižní fasáda, severní fasáda a ostatní) z nichž každá má samostatnou kvalitativní regulaci s čerpadlem topné vody a třícestným směšovacím ventilem. Z rozdělovače je veden stávající ležatý rozvod DN65-DN15 v délce 300m a vede k jednotlivým stoupacím potrubím. Jednotlivá otopná tělesa jsou osazena ventily V4232. Návrh opatření ke snížení spotřeby energií 1) Výměna původních dřevěných oken ( plocha 167 m 2 ) 2) Výměna vstupních kovových dveří ( plocha 22 m 2 ) 3) Zateplení obvodového zdiva ( plocha 717 m 2 ) 4) Zateplení stropu nad průchodem ( plocha 219 m 2 ) 5) Zateplení střešního pláště ( plocha 533 m 2 )

4 6) Instalace termostatických ventilů ( cca 125 ks) 7) Náhrada stávajících zářivkových svítidel LED osvětlením ( cca 80 ks ) Kino Panorama Dělnická 362, Klimkovice Údaje o spotřebě a provozních nákladech za rok 2011 Tepelná energie Elektrická energie Voda GJ Kč kwh Kč m 3 Kč 418, Základní údaje o objektu jako celku Kino Panorama v Klimkovcích na ul. Dělnická č.p. 362 na p.č k.ú. Klimkovice. Jedná se o dvoupodlažní částečně podsklepenou budovu. Objekt slouží jako objekt občanské vybavenosti kino, klub důchodců a byt a je využívána převážně nárazově v době konání kulturních akcí a to zejména v době od 8:00 do 22:00. Byt je trvale obýván. V ostatní době je objekt pouze temperován Zdrojem vytápění je plynová kotelna Příprava TV je realizována decentralizovaně, v objektu je instalováno ústřední vytápění. Tab. 2 Základní údaje o objektu Parametr Hodnota Jednotky Zastavěná plocha 677 m 2 Podlahová plocha 888 m 2 Počet nadzemních podlaží 2 - Počet částečněpodzemních podlaží 1 - Obestavěný objem m 3 Popis: Třípodlažní objekt realizovaný jako zděný s betonovými stropními konstrukcemi a průlezným krovem. Rok kolaudace 1932 a rekonstruován v roce Objekt neprošel od roku 1958 významnými rekonstrukcemi. Od doby výstavby je provozován téměř ve shodném stavu. Došlo pouze k úpravám interiéru a instalaci plynové kotelny a regulace ÚT. Objekt má čtyři samostatné vstupy na úrovni 1.PP a 1.NP. Obvodové zdivo je z plných cihel tl. 450, 500 a 550mm. Částečně podzemním podlaží se nachází skladovací místnosti, kotelna, byt, klud důchodců a místnosti k dalšímu využití. V 1. NP se nachází kinosál včetně technického a sociálního zázemí a hala. Ve 2. NP je promítací kabina a kanceláře.

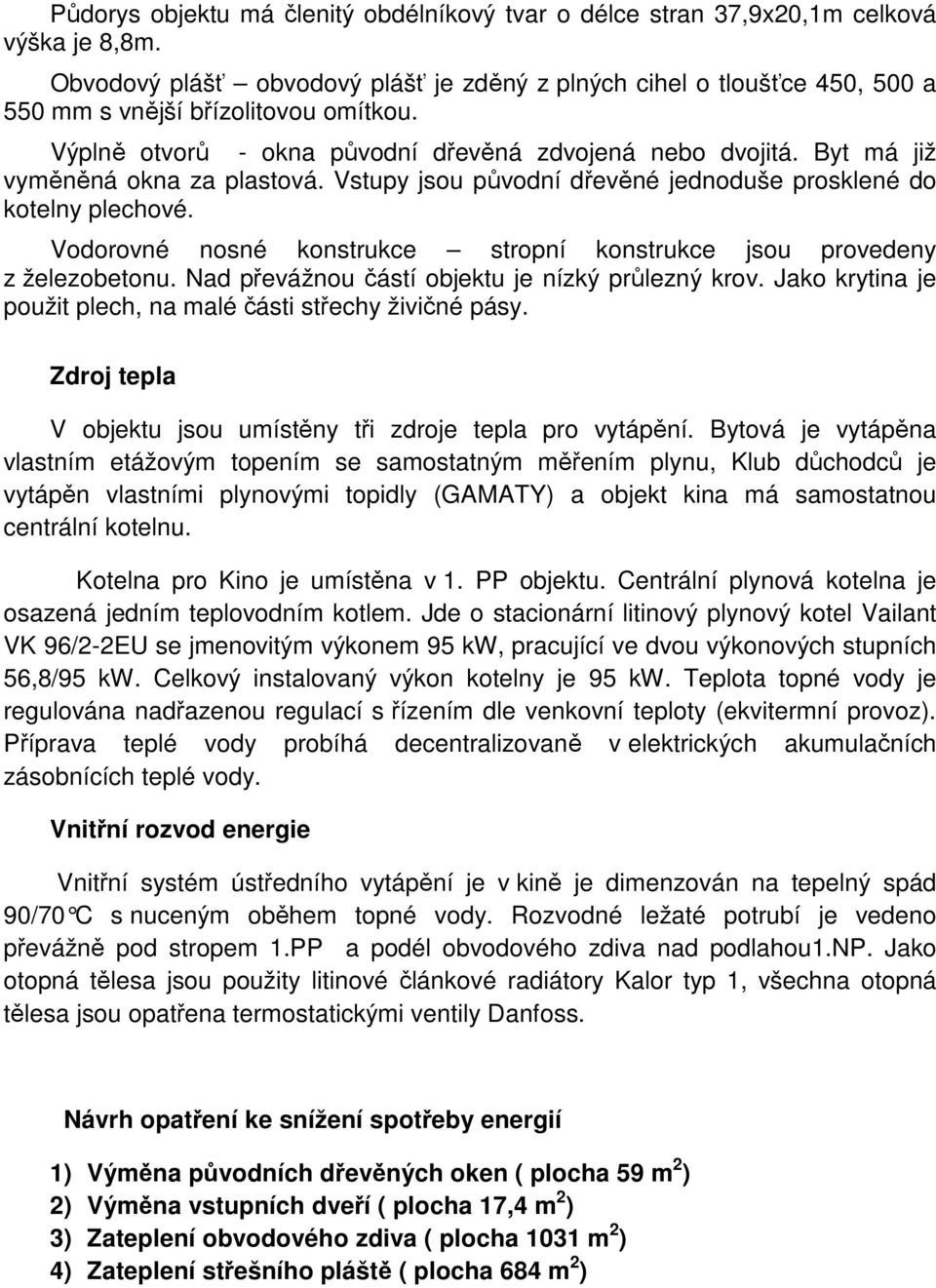

5 Půdorys objektu má členitý obdélníkový tvar o délce stran 37,9x20,1m celková výška je 8,8m. Obvodový plášť obvodový plášť je zděný z plných cihel o tloušťce 450, 500 a 550 mm s vnější břízolitovou omítkou. Výplně otvorů - okna původní dřevěná zdvojená nebo dvojitá. Byt má již vyměněná okna za plastová. Vstupy jsou původní dřevěné jednoduše prosklené do kotelny plechové. Vodorovné nosné konstrukce stropní konstrukce jsou provedeny z železobetonu. Nad převážnou částí objektu je nízký průlezný krov. Jako krytina je použit plech, na malé části střechy živičné pásy. Zdroj tepla V objektu jsou umístěny tři zdroje tepla pro vytápění. Bytová je vytápěna vlastním etážovým topením se samostatným měřením plynu, Klub důchodců je vytápěn vlastními plynovými topidly (GAMATY) a objekt kina má samostatnou centrální kotelnu. Kotelna pro Kino je umístěna v 1. PP objektu. Centrální plynová kotelna je osazená jedním teplovodním kotlem. Jde o stacionární litinový plynový kotel Vailant VK 96/2-2EU se jmenovitým výkonem 95 kw, pracující ve dvou výkonových stupních 56,8/95 kw. Celkový instalovaný výkon kotelny je 95 kw. Teplota topné vody je regulována nadřazenou regulací s řízením dle venkovní teploty (ekvitermní provoz). Příprava teplé vody probíhá decentralizovaně v elektrických akumulačních zásobnících teplé vody. Vnitřní rozvod energie Vnitřní systém ústředního vytápění je v kině je dimenzován na tepelný spád 90/70 C s nuceným oběhem topné vody. Rozvodné ležaté potrubí je vedeno převážně pod stropem 1.PP a podél obvodového zdiva nad podlahou1.np. Jako otopná tělesa jsou použity litinové článkové radiátory Kalor typ 1, všechna otopná tělesa jsou opatřena termostatickými ventily Danfoss. Návrh opatření ke snížení spotřeby energií 1) Výměna původních dřevěných oken ( plocha 59 m 2 ) 2) Výměna vstupních dveří ( plocha 17,4 m 2 ) 3) Zateplení obvodového zdiva ( plocha 1031 m 2 ) 4) Zateplení střešního pláště ( plocha 684 m 2 )

6 Požární zbrojnice Klimkovice, Požárnická 290, Klimkovice Údaje o spotřebě a provozních nákladech za rok 2011 Tepelná energie Elektrická energie Voda GJ Kč kwh Kč m 3 Kč Základní údaje o objektu jako celku Požární zbrojnice v Klimkovcích ul. Požárnická č.p. 290 na p.č. 447 a 448/1 k.ú. Klimkovice. Jedná se o dvoupodlažní částečně podsklepenou budovu. Objekt slouží jako Požární zbrojnice a je využívána nárazově byt správce je užíván trvale. Zdrojem vytápění je plynová kotelna Příprava TV je realizována decentralizovaně, v objektu je instalováno ústřední vytápění. Tab. 3 Základní údaje o objektu Parametr Hodnota Jednotky Zastavěná plocha 287 m 2 Podlahová plocha 404 m 2 Počet nadzemních podlaží 2 - Počet podzemních podlaží 1 - Obestavěný objem m 3 Popis: Dvoupodlažní objekt realizovaný jako zděný objekt obdélníkového půdorysu rozdělený na dva vzájemně nedilatované celky, součástí objektu je věž na sušení hadic. Rok adaptace a kolaudace Objekt neprošel významnými rekonstrukcemi. Od doby výstavby je provozován téměř ve shodném stavu. Došlo pouze k úpravám interiéru a instalaci plynové kotelny. Vstup do budovy je situován v hlavním průčelí, které směřuje k ulici Požárnická. V suterénu, který se nachází v cca ½ budovy je umístěna plynová kotelna a místnosti k dalšímu využití. V 1.NP je nad suterénem umístěno sociální zařízení, komora a místnost sálu. V nepodsklepené části jsou garáže, dílna, sklad pohonných hmot a ocelové schodiště věže na sušení hadic. Ve 2. NP se nachází bytová jednotka

7 s příslušenstvím, která je přístupná ze schodišťového prostoru, klubovny, kuchyně, sociální zařízení a kanceláře. Obvodový plášť obvodový plášť nadzemní části je zděný z plných cihel v tl. 450 a částečně vyzdívaný z popílkobetonových tvárnic o tloušťce 300 mm s vnější vápenocementovou omítkou. Výplně otvorů - nadzemní podlaží tvoří okna původní dřevěná zdvojená. Vstup je původní dřevěný jednoduše prosklený. Vjezdové vrata jsou plastové rolovací. Prosvětlení schodiště a garáže je ze sklobetonových tvárnic (LUXVER) Vodorovné nosné konstrukce stropní konstrukce jsou provedeny z železobetonových stropních panelů PZD tl. 220 mm. Jako krytina je použita keramická dlažba a PVC. Střecha je jednoplášťová plochá ve skladbě: stropní panely tl. 220 mm, škvárobeton, FIBREX tl. 100 mm, vzduchová mezera a záklop z dřevěných prken a plechovou krytinou. Střecha věže na sušení hadic je šikmá. Zdroj tepla V 1. PP objektu je umístěna centrální plynová kotelna osazená jedním teplovodním kotlem. Jde o závěsný plynový kotel HOVAL TopGas se jmenovitým výkonem 45 kw, pracující ve výkonovém, rozsahu kw. Celkový instalovaný výkon kotelny je 45 kw. Teplota topné vody je regulována nadřazenou regulací s řízením dle venkovní teploty (ekvitermní provoz). Příprava teplé vody probíhá decentralizovaně v elektrických akumulačních zásobnících teplé vody. Vnitřní rozvod energie Vnitřní systém ústředního vytápění je v kotelně na kombinovaném rozdělovači/sběrači topné vody rozdělen na tři zóny ( sál, klubovna a garáž) zóny nemají kvalitativní regulaci topné vody. Z rozdělovače je veden stávající ležatý rozvod a vede k jednotlivým stoupacím potrubím. Jednotlivá otopná tělesa jsou osazena ventily V4232. Návrh opatření ke snížení spotřeby energií 1) Výměna původních dřevěných oken a sklobet. tvárnic ( plocha 75 m 2 ) 2) Výměna vstupních dveří ( plocha 8 m 2 ) 3) Zateplení obvodového zdiva ( plocha 605 m 2 ) 4) Zateplení podhledu v suterénu ( plocha 104 m 2 ) 5) Zateplení střešního pláště ( plocha 290 m 2 ) 6) Zónová regulace ( časová regulace provozu jednotlivých zón)

8 Budova Modré školy Komenského 112, Klimkovice Údaje o spotřebě a provozních nákladech za rok 2011 Tepelná energie Elektrická energie Voda GJ Kč kwh Kč m 3 Kč Základní údaje o objektu jako celku Budova Modré školy v Klimkovcích na ul. Komenského č.p. 112 na p.č. 356 k.ú. Klimkovice. Jedná se o dvoupodlažní částečně podsklepenou budovu s valbovou střechou. Objekt slouží jako objekt občanské vybavenosti škola a dále je objekt pronajímán dalším převážně neziskovým organizacím. Budova je využívána především v pracovních dnech a to zejména v době od 6:00 do 20:00. Zdrojem vytápění je plynová kotelna Příprava TV je realizována centralizovaně v plynové kotelně, v objektu je instalováno ústřední vytápění. Tab. 4 Základní údaje o objektu Parametr Hodnota Jednotky Zastavěná plocha 758 m 2 Podlahová plocha 1460 m 2 Počet nadzemních podlaží 2 - Počet částečně podzemních podlaží 1 - Obestavěný objem m 3 Popis: Třípodlažní objekt realizovaný jako zděný s betonovými stropními konstrukcemi valbovou střechou. Stáří objektu je cca 100 let. Objekt neprošel od osmdesátých let významnými rekonstrukcemi. Od doby rekonstrukce je provozován téměř ve shodném stavu. Došlo pouze k úpravám interiéru a instalaci plynové kotelny a regulace ÚT. Obvodové zdivo je z plných cihel tl. 650mm. Částečně podzemním podlaží se nachází skladovací místnosti, kotelna a místnosti k dalšímu využití. V 1. NP a 2.NPse nachází učebny, kanceláře a sociální zázemí. Půdorys objektu má členitý tvar L o délce stran 39 a 27m celková výška je 13,6 m.

9 Obvodový plášť obvodový plášť je zděný z plných cihel o tloušťce 650 mm s vnější břízolitovou omítkou. Výplně otvorů - okna původní dřevěná zdvojená kyvná. Vstup je původní jednoduše prosklený. Vodorovné nosné konstrukce stropní konstrukce jsou pravděpodobně trámové nad 1.PP. jsou cihelné klenby. Krov je sedlový. Střešní krytina a oplechování zachovalé Zdroj tepla V 1. PP objektu je umístěna centrální plynová kotelna osazená třemi plynovými kotly. Jde o stacionární litinové plynové kotle VIADRUS G27 ECO GL 7Z-1 se jmenovitým výkonem 49,5 kw, pracující ve výkonovém, rozsahu 42 49,5 kw. Celkový instalovaný výkon kotelny je 148,5 kw. Teplota topné vody je regulována nadřazenou regulací s řízením dle vnitřní teploty. Příprava teplé vody probíhá centralizovaně v plynovém akumulačním zásobníku teplé vody Karma o objemu 150l a jmenovitém výkonu 5,6 kw. Vnitřní rozvod energie Vnitřní systém ústředního vytápění je dimenzován na tepelný spád 90/70 C s nuceným oběhem topné vody. Rozvodné ležaté potrubí je vedeno převážně pod stropem 1.PP. Jako otopná tělesa jsou použity litinové článkové radiátory. Návrh opatření ke snížení spotřeby energií 1) Výměna původních dřevěných oken ( plocha 130 m 2 ) 2) Výměna vstupních dveří ( plocha 2,8 m 2 ) 3) Zateplení obvodového zdiva ( plocha 1211 m 2 ) 4) Zateplení střechy ze strany nevytápěné půdy ( plocha 712 m 2 ) 5) Zateplení podlahy ze strany nevytápěného suterénu ( 160 m 2 ) 6) Instalace IRC regulace 7) Náhrada stávajících zářivkových svítidel LED osvětlením ( cca 80 ks )

10 Domov pro seniory Klimkovice Jarmily Glazarové 245, Klimkovice Údaje o spotřebě a provozních nákladech za rok 2011 Tepelná energie Elektrická energie Voda GJ Kč kwh Kč m 3 Kč Základní údaje o objektu jako celku Budova Domova pro Seniory v Klimkovcích na ul. Jarmily Glazarové č.p. 245 na p.č. 339 k.ú. Klimkovice. Jedná se o dvoupodlažní podsklepenou budovu s plochou střechou. Objekt slouží jako objekt domov pro seniory ve kterém je ubytováno 26 klientů. Budova je využívána trvale. Zdrojem vytápění je plynová kotelna Příprava TV je realizována centralizovaně v plynové kotelně, v objektu je instalováno ústřední vytápění. Tab. 5 Základní údaje o objektu Parametr Hodnota Jednotky Zastavěná plocha 615 m 2 Podlahová plocha m 2 Počet nadzemních podlaží 3 - Počet částečně podzemních podlaží 1 - Obestavěný objem m 3 Popis: Třípodlažní objekt realizovaný jako zděný s betonovými stropními konstrukcemi a plochou dvouplášťovou střechou. Budova byla rekonstruována v roce Objekt neprošel od doby rekonstrukce významnými změnami stavební části. Došlo pouze k úpravám interiéru, rekonstrukci zdravotechniky a elektroinstalace a k instalaci plynové kotelny a regulaci ÚT. Obvodové zdivo je z plných cihel tl mm. V suterénu objektu je kotelna, sklad a místnosti k dalšímu využití. V 1. až 3.NP se nachází bytové jednotky klientů, kanceláře a ostatní zázemí. Půdorys objektu má tvar V o délce stran 21,6 a 13,1m celková výška je 11,76 m. Obvodový plášť obvodový plášť je zděný z plných cihel o tloušťce 450 mm s vnější břízolitovou omítkou.

11 Výplně otvorů - okna původní dřevěná zdvojená kyvná. Vstupní dveře kovové jednoduše zasklené. Střešní konstrukce je dvouplášťová tvoří ji betonový stropní panel, průlezný krov a deskový záklop. Zdroj tepla V objektu je umístěn plynový kotel. Jde o stacionární plynový kotel. Teplota topné vody je regulována nadřazenou regulací s řízením dle venkovní teploty. Příprava teplé vody probíhá centralizovaně v kotelně v akumulačním zásobníku teplé vody o objemu. Vnitřní rozvod energie Vnitřní systém ústředního vytápění je dimenzován na tepelný spád 90/70 C s nuceným oběhem topné vody. Rozvodné ležaté potrubí je vedeno převážně pod stropem 1.PP. Jako otopná tělesa jsou použity litinové článkové radiátory. Návrh opatření ke snížení spotřeby energií 1) Výměna původních dřevěných oken ( plocha 116 m 2 ) 2) Výměna původních vstupních dveří ( plocha 14 m 2 ) 3) Zateplení obvodového zdiva ( plocha 855 m 2 ) 4) Zateplení střechy ( plocha 580 m 2 ) 5) Zateplení podhledu ze strany suterénu ( plocha 180 m 2 )

12 Základní škola Klimkovice Vřesinská 22, Klimkovice Údaje o spotřebě a provozních nákladech za rok 2011 Tepelná energie Elektrická energie Voda GJ Kč kwh Kč m 3 Kč Základní údaje o objektu jako celku Budova Základní školy v Klimkovcích na ul. Vřesinská č.p. 22 na p.č k.ú. Klimkovice. Jedná se o základní školu pro skupinu smíšených dětí ve věku 6 až 15 let s celodenním provozem. Zřizovatelem ZŠ je Město Klimkovice, provozovatelem Základní škola Klimkovice, příspěvková organizace. Dispozičně se objekt základní školy nachází na severozápadě městské části Klimkovice u příjezdové komunikace. Areál školy je tvořen komplexem šesti objektů a tvoří uzavřenou sestavu. Objekty pavilon A a pavilon B učebny I.st., pavilon C učebny II.st., pavilon D tělocvična, E - dílny a technické zázemí a pavilon F jídelna mají různá podlaží. Propojení jednotlivých budov zajišťují vnitřním obvodem vedené propojovací vstupy. Stavba ZŠ byla kolaudována v letech Objekt je v současnosti určen pro výuku 520 žáků ve 25 učebnách a 2 dílnách, tělovýchovnou činnost, stravováním, zájmové mimoškolní činnosti a dále pak k bydlení školníka. O vzdělávání a výchovu dětí se stará 48 pedagogů a 12 provozních pracovníků (výdej stravy, údržba a úklid). Stravu zajišťuje pro děti a zaměstnance školní jídelna při ZŠ Klimkovice. V pracovních dnech jsou provozovány učebny od do hodin, mimoškolní činnost pak od do hod., tělocvična do hod., byt školníka nepřetržitě. Ve dnech pracovního klidu je využívána tělocvična od 8.00 až hod. Celkové roční celoplošné využití objektu je při průměrné denní provozní době 7 hodin a 195 výukových dnech cca hod.rok-1. U tělocvičny pak 12 hodin tj hodin ročně. Základní údaje o objektu Parametr Hodnota Jednotky Zastavěná plocha m 2 Podlahová plocha m 2 Počet nadzemních podlaží 3 - Počet částečně podzemních podlaží 1 - Obestavěný objem m 3 Popis: Objekty jsou typovým železobetonovým montovaným skeletem MS OB respektive MSOB- HAL přizpůsobené tehdejším platným směrnicím a normám ČSN. Objekt D -

13 tělocvična byl zateplen, u objektu F byla provedena částečná výměna dřevěných oken za plastová. Obvodový plášť Obvodový venkovní plášť tvoří pórobetonový (plynosilikátový ) panel. Otvorové výplně jsou usazeny v dřevěném rámu s dvojitým zasklením, u atrií a chodeb v kovovém rámu s jednoduchým zasklením, případně s luxvery. Střešní konstrukce tvoří betonový stropní panel, prosátá škvára (Keramzit), polystyrén, plynosilikátové tvárnice, lepenka, cementový potěr, penetrační nátěr, IPA a nátěr asfaltovou suspenzí. Zdroj tepla Objekt je zásobován teplem z uhelné kotelny se 4 nízkotlakými teplovodními litinovými kotli VSB IV o celkovém výkonu cca 1,570 MW (3 ks x 440 kw, výhřevná plocha 3 x 42 m2 a 1 ks s výkonem 250 KW, výhřevná plocha 3 x 24 m2. Topným mediem je zde dodávka topné vody s tepelným spádem 95,5/67,5 C Byt školník má vlastní nástěnný plynový kotel, v pavilonu D jsou osazeny plynové infrazářiče (výkon cca 10 kw). Dále v pavilonech D a F je instalováno vzduchotechnické zařízení s výkony (D 69,8 kw a F 51,3 kw). Tepelná ztráta posuzovaných objektů (A, B, C, E a F) stanovená výpočtem dle ČSN činí 386,504 kw. Základní regulace potřeby tepla je centrální, ručně stavitelná s základním ekvitermem, zajišťovaná obsluhou kotelny v objektu školy. V objektu školy je dále ručně prováděno nastavení (škrcení) regulačních (uzavíracích) armatur ve třech samostatných sekundárních větvích (pavilony A+B a pavilony C, E, F a vzduchotechnika kuchyň) dle venkovní teploty a referenčních čidel prostorové teploty umístěných ve vytápěných prostorách.. Teplá voda je připravována decentralizovaně v elektrických zásobníkových ohřívačích, které jsou v místě spotřeby. Vnitřní rozvod energie Vnitřní systém ústředního vytápění je v kotelně na kombinovaném rozdělovači/sběrači topné vody rozdělen na tři větve: pavilony A+B a pavilony C, E, F a vzduchotechnika kuchyň. Vnitřní systém ústředního vytápění je dimenzován na tepelný spád 95,5/67,5 C s nuceným oběhem topné vody. Otopná soustava je osazena kombinací článkových plechových a litinových radiátorů s termostatickými ventily případně, převážně nefunkčními regulačními kohouty Návrh opatření ke snížení spotřeby energií 1) Výměna původních dřevěných oken 2) Výměna vstupních dveří 3) Zateplení obvodového zdiva 4) Zateplení střešní konstrukce 5) Změna zdroje tepla 6) Instalace termostatických ventilů 7) Náhrada stávajících zářivkových svítidel LED osvětlením

14 Mateřská škola 28. října října 89, Klimkovice Údaje o spotřebě a provozních nákladech za rok 2011 Tepelná energie Elektrická energie Voda GJ Kč kwh Kč m 3 Kč Základní údaje o objektu jako celku Budova Mateřské školy v Klimkovcích na ul. 28. října č.p. 89 na p.č. 479 k.ú. Klimkovice. Jedná se o dvoupodlažní podsklepenou budovu s valbovou střechou. Objekt slouží jako objekt občanské vybavenosti mateřská škola. Budova je využívána především v pracovních dnech a to zejména v době od 6:00 do 17:00. Zdrojem vytápění je plynová kotelna Příprava TV je realizována centralizovaně v plynové kotelně, v objektu je instalováno ústřední vytápění. Tab. 6 Základní údaje o objektu Parametr Hodnota Jednotky Zastavěná plocha 291 m 2 Podlahová plocha 533 m 2 Počet nadzemních podlaží 2 - Počet částečně podzemních podlaží 1 - Obestavěný objem m 3 Popis: Třípodlažní objekt realizovaný jako zděný s betonovými stropními konstrukcemi valbovou střechou. Budova byla kolaudována v roce Objekt neprošel od doby výstavby významnými rekonstrukcemi stavební části. Došlo pouze k úpravám interiéru, rekonstrukci zdravotechniky a elektroinstalace a k instalaci plynové kotelny a regulaci ÚT. Obvodové zdivo je z plných cihel tl. 450mm. V suterénu se nachází kotelna, kuchyň a místnosti k dalšímu využití. V 1. NP a 2.NP se nachází herny, kanceláře, šatny a sociální zázemí. Půdorys objektu má obdélníkový tvar o délce stran 22 a 12m celková výška je 10,6 m. Obvodový plášť obvodový plášť je zděný z plných cihel o tloušťce 450 mm s vnější břízolitovou omítkou.

15 Výplně otvorů - okna původní dřevěná zdvojená kyvná. Vstup je nový kovový prosklený izolačním dvojsklem. Vodorovné nosné konstrukce stropní konstrukce jsou pravděpodobně betonové Krov je sedlový. Střešní krytina je z falcovaného plechu. Zdroj tepla V objektu je umístěn plynový kotel. Jde o stacionární plynový kotel VIADRUS G42 ECO se jmenovitým výkonem 41 kw, pracující ve výkonovém, rozsahu kw. Celkový instalovaný výkon kotelny je 41 kw. Teplota topné vody je regulována třícestným směšovacím ventilem s řízením dle venkovní teploty (ekvitermní provoz). Příprava teplé vody probíhá centralizovaně v kotelně v akumulačním zásobníku teplé vody o objemu 150l. Vnitřní rozvod energie Vnitřní systém ústředního vytápění je dimenzován na tepelný spád 90/70 C s nuceným oběhem topné vody. Rozvodné ležaté potrubí je vedeno převážně pod stropem 1.PP. Jako otopná tělesa jsou použity litinové článkové radiátory každé je opatřeno termostatickým ventilem. Návrh opatření ke snížení spotřeby energií 1) Výměna původních dřevěných oken ( plocha 110 m 2 ) 2) Zateplení obvodového zdiva ( plocha 449 m 2 ) 3) Zateplení střechy ze strany nevytápěné půdy ( plocha 277 m 2 ) 4) Náhrada stávajících zářivkových svítidel LED osvětlením ( cca 25 ks )

16 Mateřská škola Josefovice 38 Josefovice 38, Klimkovice Údaje o spotřebě a provozních nákladech za rok 2011 Tepelná energie Elektrická energie Voda GJ Kč kwh Kč m 3 Kč Základní údaje o objektu jako celku Budova Mateřské školy v Klimkovcích - Josefovicích č.p. 38 na p.č k.ú. Klimkovice. Jedná se o dvoupodlažní podsklepenou budovu s rovnou střechou. Objekt slouží jako objekt občanské vybavenosti mateřská škola. Budova je využívána především v pracovních dnech a to zejména v době od 6:00 do 17:00. Zdrojem vytápění je plynová kotelna Příprava TV je realizována decentralizovaně v elektrických akumulačních ohřívačích, v objektu je instalováno ústřední vytápění. Tab. 7 Základní údaje o objektu Parametr Hodnota Jednotky Zastavěná plocha 358 m 2 Podlahová plocha 725 m 2 Počet nadzemních podlaží 2 - Počet částečně podzemních podlaží 1 - Obestavěný objem m 3 Popis: Třípodlažní objekt realizovaný jako zděný s betonovými stropními konstrukcemi a plochou střechou. Budova byla rekonstruována v roce Objekt neprošel od doby rekonstrukce významnými změnami stavební části. Došlo pouze k úpravám interiéru, rekonstrukci zdravotechniky a elektroinstalace a k instalaci plynové kotelny a regulaci ÚT. Dále byla vyměněna část dřevěných oken za plastová s izolačním dvojsklem. Obvodové zdivo je z plných cihel tl. 450mm. V 1. NP a 2.NP se nachází herny, kanceláře, šatny a sociální zázemí. Půdorys objektu má čtvercový tvar o délce stran 17 a 18m celková výška je 7,2 m. Obvodový plášť obvodový plášť je zděný z plných cihel o tloušťce 450 mm s vnější břízolitovou omítkou.

17 Výplně otvorů - okna původní dřevěná zdvojená kyvná. Část oken na byla již vyměněna za plastová. Vstup jsou nové plastové prosklené izolačním dvojsklem. Střešní konstrukce tvoří betonový stropní panel, prosátá škvára ve spádu, plynosilikátové tvárnice, lepenka, cementový potěr, penetrační nátěr, IPA a nátěr asfaltovou suspenzí. Zdroj tepla V objektu je umístěn plynový kotel. Jde o stacionární plynový kotel WOLF NG 2E-48 se jmenovitým výkonem 48 kw, pracující ve výkonovém, rozsahu kw. Celkový instalovaný výkon kotelny je 48 kw. Teplota topné vody je regulována nadřazenou regulací s řízením dle venkovní teploty. Příprava teplé vody probíhá centralizovaně v kotelně v elektrickém akumulačním zásobníku teplé vody o objemu 150l. Vnitřní rozvod energie Vnitřní systém ústředního vytápění je dimenzován na tepelný spád 90/70 C s nuceným oběhem topné vody. Rozvodné ležaté potrubí je vedeno převážně pod stropem 1.PP. Jako otopná tělesa jsou použity litinové článkové radiátory každé je opatřeno termostatickým ventilem. Návrh opatření ke snížení spotřeby energií 1) Výměna původních dřevěných oken ( plocha 56 m 2 ) 2) Zateplení obvodového zdiva ( plocha 425 m 2 ) 3) Zateplení střechy ( plocha 350 m 2 )

18 Sokolovna, Tyršova 276, Klimkovice Údaje o spotřebě a provozních nákladech za rok 2011 Tepelná energie Elektrická energie Voda GJ Kč kwh Kč m 3 Kč Základní údaje o objektu jako celku Budova Sokolovny v Klimkovcích ul. Tyršova č.p. 276 na p.č. 342 k.ú. Klimkovice. Jedná se o dvoupodlažní nepodsklepenou budovu. Objekt slouží jako vnitřní sportoviště a je využívána celoročně převážně v odpoledních a večerních hodinách. Zdrojem vytápění je plynová kotelna a plynové zářiče. Příprava TV je realizována decentralizovaně, v objektu je instalováno ústřední vytápění. Tab. 8 Základní údaje o objektu Parametr Hodnota Jednotky Zastavěná plocha 701 m 2 Podlahová plocha 655 m 2 Počet nadzemních podlaží 2 - Počet podzemních podlaží 0 - Obestavěný objem m 3 Popis: Dvoupodlažní objekt realizovaný jako zděný objekt členitého půdorysu. Rok výstavby V letech proběhla přístavba přísálí na severní straně a v 70. letech minulého století byla sokolovna upravena do dnešní podoby přístavbou fotbalových šaten na severozápadní straně. Vstup do budovy je situován v hlavním průčelí, které směřuje k ulici Tyršova. V 1.NP jsou tělocvičny (velký a malý sál), sprchy, šatny, sociální zázemím, klubovna a místnost k dalšímu využití. Ve 2. NP se nachází bytová jednotka s příslušenstvím, která je přístupná ze schodišťového prostoru, klubovny, kuchyně a sociální zařízení.

19 Obvodový plášť obvodový plášť nadzemní části je zděný z plných cihel v tl. 500 mm s vnější vápenocementovou omítkou. Výplně otvorů - nadzemní podlaží tvoří okna původní dřevěná zdvojená. Vstup je původní dřevěný jednoduše prosklený. Vodorovné nosné konstrukce stropní konstrukce jsou pravděpodobně trámové. Krov je sedlový. Střešní krytina z falcovaného plechu. Zdroj tepla V objektu je umístěn plynový kotel. Jde o závěsný plynový kotel Thermona DUO 50 se jmenovitým výkonem 45 kw, pracující ve výkonovém, rozsahu kw. Celkový instalovaný výkon kotelny je 45 kw. Teplota topné vody je regulována nadřazenou regulací s řízením dle venkovní teploty (ekvitermní provoz). Ve velkém sále jsou osazeny plynové infrazářiče (výkon cca 10 kw) Příprava teplé vody probíhá decentralizovaně v plynovém akumulačním zásobníku teplé vody QUANTUM Q7-40-NODS o výkonu 10kW a objemu 155l a elektrickém akumulačním zásobníkovém ohřívači Tatramat EOV 152 o příkonu 2 kw a objemu 150 l. Velký Vnitřní rozvod energie Vnitřní systém ústředního vytápění je dimenzován na tepelný spád 90/75 C s nuceným oběhem topné vody. Otopná soustava je osazena litinovými radiátory s převážně nefunkčními regulačními kohouty Návrh opatření ke snížení spotřeby energií 1) Výměna původních dřevěných oken ( plocha 63 m 2 ) 2) Výměna vstupních dveří ( plocha 8 m 2 ) 3) Zateplení obvodového zdiva ( plocha 830 m 2 ) 4) Zateplení střechy ( plocha 650 m 2 )
